Как выставить зажигание на Daewoo Matiz

Многие владельцы автомобиля Matiz концерна Daewoo сталкиваются с проблемой: как выставить зажигание на своём любимце, если с ним наблюдаются явные проблемы? Осуществить регулировку зажигания на Daewoo Matiz можно двумя способами – с использованием стробоскопа и без него.

Регулирование без стробоскопа

Опытные автомобилисты, хорошо разбирающиеся в работе двигателя, могут регулировать зажигание на слух и не тратиться на приобретение стробоскопа. Тем более что его точность не всегда достаточна и на самом автомобиле есть допуски, искажающие показания.

1. Поставить двигатель на холостой ход и подвинуть трамблер в «плюс».
2. Двигать его в обратном направлении до исчезновения детонации на холостом ходу.
3. Далее с помощью тех же действий добиться отсутствия детонации при резком давлении на газ.

Закрепив трамблер, автомобиль выкатывается на ровную поверхность для проверки, скорость доводится до 50 км/час, включается 4 скорость и резко надавливается педаль газа. Если всё отрегулировано правильно, детонация продлится около 2 секунд, при её отсутствии или когда она длится дольше, требуется подрегулировка.

В случаях, когда регулировка трамблера невозможна из-за достижения крайней точки (но при этом проверка показывает, что зажигание не в норме), необходимо проверить, правильно ли он установлен и верно ли выставлен коленвал. Попытайтесь выставить трамблер с поворотом одного зубца в направлении регулировки.

Регулировка с использованием стробоскопа

1. Двигатель рекомендуется прогреть до рабочей температуры, далее обязательно заглушить. Соединяем клеммы А и С диагностического разъёма, используя дополнительный провод 1, или подсоединим диагностический прибор 2 к разъёму. Разъём находится под ящиком для вещей.

Совет: Использование приборов сильно упрощает процесс выставления, но не все могут позволить себе покупку прибора. Разброс цен достаточно большой: от 1000 до 6000 рублей. При этом приборы всегда имеют погрешность, лампа может потребовать скорой замены (что увеличивает цену приобретения). Желающие не тратиться могут собрать самодельный стробоскоп, который обойдется не дороже 150 рублей. Можно найти множество вариантов стробоскопов, сделанных в домашних условиях. Один из примеров сборки самодельного изделия представлен на картинке.

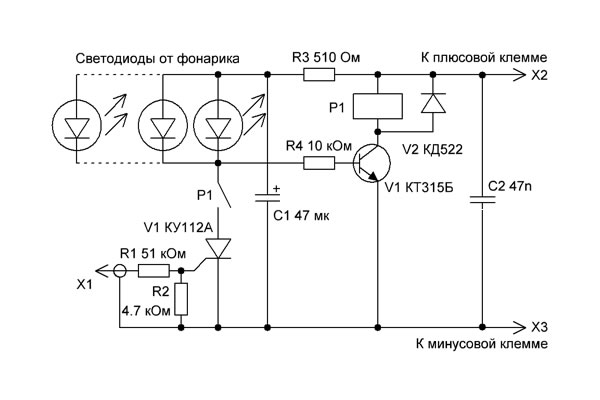

Схема сборки стробоскопа

Все элементы легко найти в любом магазине электротоваров или даже на рынке. Вместо лампы лучше использовать светодиоды, которые есть в любом фонарике, при этом и всю схему можно собрать в его корпусе. Кроме этого понадобятся простейшие элементы: конденсатор, резистор, реле, транзистор, тиристор, набор проводов и зажимы для питания от аккумулятора. Готовое изделие выглядит следующим образом.

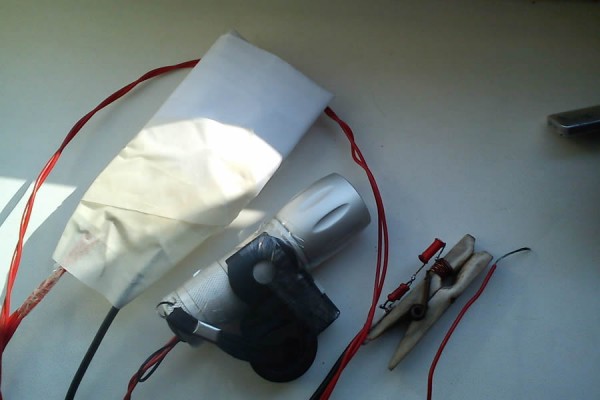

Готовый стробоскоп

С его помощью можно:

• осуществить регулировку зажигания;
• проверить свечу или катушку зажигания;
• контролировать центробежный и вакуумный регулятор угла опережения зажигания.

Чтобы проверить правильность регулировки, необходимо:

1. Когда двигатель прогрет и работает на холостом ходу, нажать педаль газа — провалов в работе не должно быть.
2. Включить 4 скорость передачи при движении на скорости около 50 км/час и значительно подать газ – детонация должна быть в пределах 1–2 секунд.

Дополнительные моменты:

• При постоянном движении метки стоит проверить распределитель зажигания, провода, катушку. Возможно, проблема в них или произошел пробой проводки.
• Также можно столкнуться с ситуацией, когда всё отрегулировано, но автомобиль плохо едет. В такой ситуации стоит поэкспериментировать с установкой угла опережения, возможно, его стоит увеличить до 12 или даже до 25 градусов. Если с увеличенным углом на скорости 50 км/час ощущается правильная детонация, отсутствуют провалы при нажатии газа, значит всё отрегулировано и выбрано верно.

Осуществлять регулировку зажигания следует периодически, так как зачастую водитель не замечает изменений, что приводит к износу двигателя и, как следствие, к дорогостоящему ремонту.

Как поставить зажигание на матиз

Настройка зажигания на матизе — бортжурнал Daewoo Matiz Лимонка года на DRIVE2

После замены трамблера и регулировки зажигания ситуация повторилась 1 в 1. Один раз выставил по стробоскопу напр. Схема подключения Подсоединение стробоскопа осуществляется по его инструкции.

Руководства ￫ Daewoo ￫ Matiz (Дэу Матиз). Установка момента зажигания. Расположение меток для установки зажигания….

Схема сборки стробоскопа Все элементы легко найти в любом магазине электротоваров или даже на рынке.

Если всё отрегулировано правильно, детонация продлится около 2 секунд, при её установка зажигания дэу матиз или когда она длится дольше, требуется подрегулировка. Желающие не тратиться могут собрать самодельный стробоскоп, который обойдется не дороже рублей. Далее с помощью тех же действий добиться отсутствия детонации при резком давлении на газ.

Регулирование без стробоскопа

Как я регулировал зажигание Всё правильно. У мну прослушивается звон дребезг во время разгона когда двигатель работает внатяг — это они?

И откуда должен слышаться звук? Это не плохо и не хорошо.

Это компромис между экономией бензина и прееместостью двигателя. А откуда слышится — да от движка. Это они, только на самом деле это ни какие не пальцы, а детанационные стуки — преждевременное воспламенение смеси. При этом, во-первых, механизм подвергается воздействию ударной волны те самые звонкие звуки — взрывы , а во-вторых, мощность двигателя падает.

Детонация — это явление при котором фронт реакции горения распространяется с громадной скоростью превышающей скорость звука в смеси многократно! А оптимальная настройка угла опережения в том и состоит, чтобы двигатель работал на пороге детонации.

Допускается кратковременная детонация в момент форсажа. Это хорошо Допускается кратковременная детонация в момент форсажа.

Кстати, оптимальный угол не всегда на грани детонации. Расположение меток для установки зажигания 1 — метка в. Начальные углы опережения зажигания для различных двигателей и применяемых бензинов указаны в подразделе Проверить и установить момент зажигания можно с помощью стробоскопа, действуя в следующем порядке.

Обозначьте мелом для лучшей видимости метку 1 см.

Расположение меток для установки зажигания на шкиве коленчатого вала. Запустите двигатель и прогрейте его, чтобы он работал на минимальных оборотах холостого хода.

Схема подключения Подсоединение стробоскопа осуществляется по его инструкции. Его датчик подключается к высоковольтному проводу свечи 1-го цилиндра. Свет стробоскопа направляется на шкив коленчатого вала и нижнюю часть крышки привода ГРМ.

Это значит, что угол опережения составляет 10 градусов. Перед началом корректировки обязательно остановить работу двигателя, обязательно заглушить и ослабить болты крепления датчика.

Трамблер Daewoo Matiz.

Угол корпуса датчика изменить, повернув корпус Угол корпуса датчика немного изменить, повернув корпус. Слегка закрепив болты, повторять действия пунктов 3—4 следует до того момента, пока метка не расположится правильно.

Использование приборов сильно упрощает процесс выставления, но не все могут позволить себе покупку прибора. Разброс цен достаточно большой:

Руководство по эксплуатации 140000 км.Часть 5. Трамблер.

Добрый день всякому зашедшему сюда. Этот пост будет полезен матизоводам с г.в. до 2008. Так как речь пойдет о трамблере, или прерывателе-распределителе зажигания, по научному.

Сам много читал про него, и недоумевал. Все жаловались, а у меня все хорошо уже 2,3,4 года, вот 5й шёл и все ОК, ни разу не вскрывал! Но ближе к 110-115.000 км. (дело было осенью 2013) после проезда по очень большой луже, моть потерял динамику. Метров через 150-200 все опять хорошо, ну бывает, я и забил на это дело. А зря, это был первый звоночек. Второй был, когда в сильный дождь Моть завелся далеко не с первого раза, но завелся же. Конечно была мысль про замену ВВ и свечей, да вообще туда залезть, но некогда + лень + дождливая погода… Ситуация эта не заставила себя долго ждать. Осень же, очередной дождь, завелся, еду, обороты стали плавать…ускорение нет…заглох пару раз, как чайник на светофоре… Странно. Кое как добравшись до дома матиз заглох посреди двора! Стартер крутит…крутит… крутит…крутит…появляется гордость за АКБ…крутит… И-и-и… Третий звонок раздался так громко, что у стоявших в 40 метрах авто сигналки сработали! Звон в ушах, легкая паника. Что? Где? Под дождем отталкиваю авто с проезда, иду домой.

Как? При неоднократных попытках завести авто, много бензина попало в глушак, проскочившее зажигание воспламенило то что там было, и вот Моть превратился в злого Субаря!))) Новый глушак не та деталь которая просто так лежит и ждет тебя в магазине, ждал почти неделю. Так как у оригинала стоимость под 4000, был заказан дубликат около 2000р.

Вывод. Если у Вас трамблер, не поленитесь, откройте крышку и оцените контакты, а лучше сразу новую поставить, благо с бегунком меньше 500р стоит. Ума там много не надо, снять корпус фильтра, и АКБ чтоб удобней было, сам трамблер лучше нетрогать, чтоб не выставлять потом зажигание. Всем ровных дорог.

Как выставить зажигание на дэу матиз?

Процесс эксплуатации автомобиля Дэу Матиз невозможен без замены ремня ГРМ после определённого пробега. Если это условие не выполнять, владелец автомобиля может получить дополнительные затраты на капитальный ремонт силового агрегата машины. Замену ремня выполняют специалисты ремонтных центров или самостоятельно. Гарантией правильной замены изношенных деталей будет установка метки ГРМ.

О двигателе

На эту «малютку» устанавливают бензиновый мотор с тремя цилиндрами, он имеет рабочий объём всего 800 см 3. В дальнейшем на эту машину стали устанавливать литровый силовой агрегат. Блок цилиндров отлит из чугуна, головка блока изготовлена из алюминиевого сплава. Работу каждого цилиндра обеспечивают два клапана. По одному на впускном, выпускном каналах. Мощность двигателя составляет 52 лошадиные силы, что для небольшого автомобиля более чем достаточно. Распредвал расположен в верхней части головки блока цилиндров, приводится во вращение зубчатой ременной передачей.

Для достижения высокой эффективности работы мотора выбрана высокая степень сжатия рабочей смеси в цилиндрах. Этого добились уменьшением размеров камеры сгорания, поэтому при обрыве ременной передачи возможна встреча клапанов с головками поршней, что влечёт за собой повреждение клапанов, поршней, шатунов, других деталей кривошипно-шатунного механизма. Инструкция по эксплуатации автомобиля предписывает владельцам менять изношенные детали привода ГРМ при пробеге не более 60 тыс. км.

Бо́льшая часть владельцев выполняет эту операцию раньше указанного срока. Это зависит от условий эксплуатации машины, её технического состояния. В целом ресурс мотора большой, он может прослужить более 200 тыс. км пробега. К недостаткам мотора относят частые отказы распределителя в системе зажигания. После перехода на инжекторную систему питания таких проблем больше не наблюдается.

Почему важно совместить установочные метки

Получить полную отдачу заложенных параметров мотора невозможно без соблюдения определённых условий. Одним из них является правильная установка фаз газораспределения. Для этого в приводе механизма ГРМ имеются установочные метки. Без них невозможно правильно выставить положение распредвала относительно коленвала.

Если положение шестерни сдвинуть даже на один зуб, параметры работы двигателя будут сильно нарушены. Зажигание будет установлено ранним или поздним. Это отразится не только на параметрах мотора, но и на его техническом состоянии. Проведение операции по установке меток механизма привода ГРМ операция не сложная, но требующая внимательности при её выполнении.

Подробно о процедуре замены ремня можно прочитать в этой статье.

Правильное расположение меток

Метки распредвала

Эта деталь в головке блока цилиндров отвечает за открытие, закрытие клапанов во впускном, выпускном каналах. Только полное наполнение цилиндров топливовоздушной смесью с последующим выводом отработанных газов, обеспечат получение заложенных параметров двигателя. Распредвал приводится в движение шкивом, который работает от вращения зубчатого ремня. Правильность установки шкива на распредвал обеспечивается штифтом, который не позволит ему поворачиваться произвольно относительно вала.

Чтобы кулачки в нужный момент открывали или закрывали клапана, наносятся установочные метки в приводе механизма ГРМ. Верхняя внутренняя часть защитной крыши имеет на корпусе стрелку, полученную штамповкой при её изготовлении. Шкив распредвала также имеет метку, которая представляет собой риску на одном из зубьев.

Шкив следует вращать до тех пор, пока риска и стрелка не будут направлены строго напротив друг друга. После этого можно продолжать работу дальше. Установку метки выполняют при снятом ремне, иначе можно вывести мотор из строя.

При этом следует внимательно осмотреть сальник вала, если моторное масло просачивается сквозь сальник, его следует заменить новым изделием.

Метки коленвала

Когда открыт впускной клапан, поршень должен находиться в верхней мёртвой точке, чтобы при его движении вниз, цилиндр наполнился рабочей смесью. Поршень приводится в движение коленвалом через шатун. Если работу коленвала не синхронизировать с распредвалом, можно не только не запустить силовой агрегат автомобиля, но и вывести его из строя на длительный период. Чтобы этого не случилось наносятся установочные метки. Шкив вала установлен через шпонку, произвольно вращаться он не сможет. На нём имеется зуб с выемкой, которая получена в процессе изготовления шкива.

Защитная крышка сальника коленвала также имеет полученную при литье метку в виде стрелки. Вал вместе со шкивом вращают до тех пор, пока метка на зубе не будет расположена строго напротив метки на крышке сальника. Эту операцию следует выполнять при снятом ремне в приводе механизма ГРМ, чтобы не произошла встреча поршней с клапанами. Если имеются следы протечек моторного масла на крышке сальника, его следует заменить, иначе смазка ускорит выход приводного ремня из строя.

Если метки не совпадают

Такая проблема может наступить в двух случаях:

Если в первом случае проблем для мотора не будет, то от обрыва ремня при работающем двигателе, произойдёт поломка деталей кривошипно-шатунного механизма. Чтобы избежать таких проблем, следует внимательно подбирать запасные части, качественно выполнять техническое обслуживание мотора, проводить своевременную замену изношенных деталей.

Как выставить трамблер на дэу матиз

Регулирование без стробоскопа

Опытные автомобилисты, хорошо разбирающиеся в работе двигателя, могут регулировать зажигание на слух и не тратиться на приобретение стробоскопа. Тем более что его точность не всегда достаточна и на самом автомобиле есть допуски, искажающие показания.

1. Поставить двигатель на холостой ход и подвинуть трамблер в «плюс».
2. Двигать его в обратном направлении до исчезновения детонации на холостом ходу.
3. Далее с помощью тех же действий добиться отсутствия детонации при резком давлении на газ.

Закрепив трамблер, автомобиль выкатывается на ровную поверхность для проверки, скорость доводится до 50 км/час, включается 4 скорость и резко надавливается педаль газа. Если всё отрегулировано правильно, детонация продлится около 2 секунд, при её отсутствии или когда она длится дольше, требуется подрегулировка.В случаях, когда регулировка трамблера невозможна из-за достижения крайней точки (но при этом проверка показывает, что зажигание не в норме), необходимо проверить, правильно ли он установлен и верно ли выставлен коленвал. Попытайтесь выставить трамблер с поворотом одного зубца в направлении регулировки.

Регулировка с использованием стробоскопа

1. Двигатель рекомендуется прогреть до рабочей температуры, далее обязательно заглушить. Соединяем клеммы А и С диагностического разъёма, используя дополнительный провод 1, или подсоединим диагностический прибор 2 к разъёму. Разъём находится под ящиком для вещей.

Схема подключения Подсоединение стробоскопа осуществляется по его инструкции. Его датчик подключается к высоковольтному проводу свечи 1-го цилиндра. Далее мотор запускается. Свет стробоскопа направляется на шкив коленчатого вала и нижнюю часть крышки привода ГРМ.1 — метка на шкиве коленвала; 2 — шкала углов опережения на крышке привода ГРМ

Угол корпуса датчика немного изменить, повернув корпус.

Совет: Использование приборов сильно упрощает процесс выставления, но не все могут позволить себе покупку прибора. Разброс цен достаточно большой: от 1000 до 6000 рублей. При этом приборы всегда имеют погрешность, лампа может потребовать скорой замены (что увеличивает цену приобретения). Желающие не тратиться могут собрать самодельный стробоскоп, который обойдется не дороже 150 рублей. Можно найти множество вариантов стробоскопов, сделанных в домашних условиях. Один из примеров сборки самодельного изделия представлен на картинке.Все элементы легко найти в любом магазине электротоваров или даже на рынке. Вместо лампы лучше использовать светодиоды, которые есть в любом фонарике, при этом и всю схему можно собрать в его корпусе. Кроме этого понадобятся простейшие элементы: конденсатор, резистор, реле, транзистор, тиристор, набор проводов и зажимы для питания от аккумулятора. Готовое изделие выглядит следующим образом.Готовый стробоскопС его помощью можно:

• осуществить регулировку зажигания;
• проверить свечу или катушку зажигания;
• контролировать центробежный и вакуумный регулятор угла опережения зажигания.

Чтобы проверить правильность регулировки, необходимо:

1. Когда двигатель прогрет и работает на холостом ходу, нажать педаль газа — провалов в работе не должно быть.
2. Включить 4 скорость передачи при движении на скорости около 50 км/час и значительно подать газ – детонация должна быть в пределах 1–2 секунд.

Дополнительные моменты:

• При постоянном движении метки стоит проверить распределитель зажигания, провода, катушку. Возможно, проблема в них или произошел пробой проводки.
• Также можно столкнуться с ситуацией, когда всё отрегулировано, но автомобиль плохо едет. В такой ситуации стоит поэкспериментировать с установкой угла опережения, возможно, его стоит увеличить до 12 или даже до 25 градусов. Если с увеличенным углом на скорости 50 км/час ощущается правильная детонация, отсутствуют провалы при нажатии газа, значит всё отрегулировано и выбрано верно.

Регулируем клапана на Дэу Матиз правильно

Гидрокомпенсаторы — вещь полезная и практичная, но не каждый двигатель получил такую привелегию. Дэу Матиз, например, оставили без них, а поэтому регулировка тепловых зазоров клапанов светит владельцам всех Матизов. Как отрегулировать клапана своими руками, когда и что будет, если ездить с неотрегулированными зазорами, разберемся прямо сейчас.

Зачем регулировать клапана На Дэу Матиз

Клапана в головке блока цилиндров обязаны герметично закрывать камеру сгорания во время такта сжатия. Все же, так бывает не всегда. В том случае, когда хотя бы один из клапанов, впускной или выпускной, выполняют свою работу спустя рукава, кромка клапана неплотно прилегает к седлу, нагретые до огромной температуры газы прорываются либо во впускной, либо в выпускной коллектор.

Это грозит как минимум потерей компрессии и ухудшением наполнения цилиндров топливо-воздушной смесью. Что в свою очередь вызывает падение мощности, усложняет пуск и негативно сказывается на расходе горючего. Но и это не все. Раскаленные газы стремятся разрушить сначала кромку клапана, а затем, после появления микротрещин, вызывают полное разрушение рабочей части клапана.

Если же клапан открывается не полностью, когда тепловой зазор слишком велик, то кроме плохой наполняемости цилиндра смесью, происходит некачественная вентиляция камеры сгорания между тактами сжатия. А это чревато неэффективным сгоранием смеси, что тоже приводит к падению мощности и высокому расходу.

Кроме этого, газы стимулируют образование большого количества нагара на всем механизме газораспределения — пружинах, направляющих клапанов, коромыслах, что приводит к износу клапанных стержней и здорово нарушает процесс работы ГРМ.

Именно поэтому тепловые зазоры между толкателями и торцами клапанов критически важны, поскольку при нагревании все металлы расширяются на определенную величину. На эту величину мы и оставляем зазоры между клапаном и коромыслом.

Производитель настоятельно рекомендует проводить регулировку клапанов на Дэу Матиз минимум раз в 20 тысяч км. Величины зазоров (а) следующие:

1. Для впускного клапана зазор составляет 0,15 мм.
2. Для выпускного клапана — 0,32 мм, поскольку выпускной клапан прогревается гораздо сильнее впускного.

Как узнать, что пора регулировать клапана

Кроме рекомендации производителя о том, что зазоры регулируются каждых 20 000 км пробега, существует ряд признаков, прямо указывающих на необходимость регулировки. Логично, что регулировка нужна в том случае, когда проводился ремонт головки блока. Есть и ряд других симптомов:

1. Характерный цокающий, стрекочущий звук из-под капота. Опытный механик запросто определит только по звуку, что клапанам нужна регулировка.
2. Постепенное падение мощности. Тепловой зазор не сбивается мгновенно. Поэтому определить потерю тяги и динамики порой бывает сложно. Однако если мощность падает критически на фоне других симптомов, можно говорить о потере номинальных тепловых зазоров клапанов.
3. Перегревы двигателя. Поскольку часть горячих газов попадает в коллекторы, двигатель может сильно перегреваться даже на малых нагрузках.
4. При наборе оборотов могут наблюдаться ощутимые хлопки как на впуске, так и на выпуске.
5. Некорректная работа двигателя, тяжелый пуск, неустойчивые холостые обороты.

При наличии даже этих симптомов уже стоит подумать о проверке зазоров в клапанах.

Что нужно для регулировки зазора

Из инструментов будут нужны набор бит, головок, воротки, удлинители и карданы, набор отверток. Также нужны два щупа на 0,15 мм и на 0,32 мм. Поскольку щуп на 0,32 найти проблематично, будем использовать два щупа — на 0,3 и на 0,02 мм вместе. Если клапанная крышка крепится заводскими болтами, необходим шестигранник на 5 мм.

Такого набора щупов с головой хватит для любой регулировки

Кстати, о болтах клапанной крышки (М6х1, длина 35 мм). Они отличаются крайней ненадежностью, да и производитель рекомендует их менять при каждом демонтаже крышки. Дело в том, что шестигранная лунка часто слизывается при повторном использовании. Так что, если они есть в продаже, лучше купить новые оригинальные.

Оригинальный корейский болт 94500741 с антипригарной обработкой. Крайне рекомендуют проводить их замену при каждом демонтаже клапанной крышки

Каталожный номер оригинального болта 94500741-GM, их цена порядка 15 гривен за штуку. В крайнем случае, можно использовать болты постелей распредвала от ВАЗ 2110-2112, но использовать обычные болты с шестигранной головкой — крайне нежелательно.

Многие рады были бы сэкономить и на прокладке клапанной крышки. Она тоже одноразовая, даже если выглядит еще пристойно. Дело в том, что за годы эксплуатации прокладка ужимается, высыхает, теряет эластичность. Если нет особого желания наблюдать масляные потеки на блоке цилиндров, прокладку лучше заменить.

Рекомендуют такие варианты:

• PARTS-MALL P1G-C007, цена 30 гривен;
• CORTECO 440063P, цена 80 гривен;
• BGA BGSILC, в такую же цену;
• ELRING 136.271, порядка 100 гривен;
• VICTOR REINZ 71-53137-00, цена 125 гривен, один из лучших вариантов;
• NIPPARTS J1220907, цена 200 гривен;
• GLASER X83283-01, около 250 гривен.

Также нам потребуется домкрат и, естественно, баллонный ключ. Если все это под руками, можно приступать к регулировке.

Регулируем зазоры клапанов Дэу Матиз

Регулировка проводится на остывшем до 20 градусов двигателе. Если температура больше или меньше, необходимо корректировать величину зазора плюс-минус на одну сотку.

Таблица поправок зазоров с учетом температуры

Для начала поддомкратим автомобиль и снимем переднее правое колесо и грязезащитный щиток, установим подставку под ступицу и опустим домкрат.

Открываем капот и снимаем воздушный фильтр вместе с корпусом и всем трубопроводом в сборе.

Теперь очередь за модулем зажигания. Отключаем высоковольтные провода и клеммную колодку на тыльной стороне модуля. После этого откручиваем три болта крепления модуля, снимаем его.

Отключаем вакуумные шланги, снимаем трос привода дроссельной заслонки. Теперь снимаем разъем с датчика и патрубок за ним. Они тоже будут мешать.

Снимаем шланг сапуна, заодно проверяем его целостность. Особенно в месте, указанном стрелкой. Если там образуется трещина, получим неконтролируемый подсос воздуха на впуске.

Снимаем крышку ГРМ. В первую очередь откручиваем два дальних болта с правой стороны. Для этого используем кардан и удлинитель. Далее откручиваем остальные четыре. Соблюдаем осторожность, чтобы не сорвать шлицы. Болты под шестигранник на 5.

Теперь, когда крышка снята, будем выставлять поршень первого цилиндра в верхнюю мертвую точку такта сжатия, вращая коленвал. Для этого используем головку на 17, удлинитель и вороток. Именно для этого мы снимали колесо и брызговик.

Чтобы выставить первый цилиндр в ВМТ, не обязательно снимать крышку ремня ГРМ и выставлять ее по меткам. Хотя, и такой метод имеет право на существование и считается правильным.

Можно пойти таким путем и после снятия крышки ремня ГРМ выставить метки на коленвалу и шкиве распредвала. Однако в том случае, когда у нас нет претензий к ремню привода ГРМ, можно упростить себе жизнь

Однако гораздо проще и быстрее выставить поршень первого цилиндра в ВМТ, ориентируясь по положению поршня и кулачка распредвала. Для этого проворачиваем коленвал по часовой стрелке (!) до тех пор, пока поршень не достигнет ВМТ, а кулачок распредвала будет смотреть строго вниз.

В этом положении мы сможем отрегулировать оба клапана на первом цилиндре, а также впускной второго и выпускной третьего.

Для начала проверим существующие зазоры щупами. Щуп не должен свободно проходить между клапаном и коромыслом, но и не должен проходить слишком туго. Щуп должен проскальзывать с небольшим усилием.

Если есть необходимость откорректировать зазор, берем накидной ключ на 12, срываем им фиксирующую гайку. Не снимая ключа, плоской отверткой выставляем нужный зазор, вращая толкатель коромысла. Добившись нужного зазора, удерживаем отвертку в таком положении и затягиваем контргайку. Проверяем зазор еще раз, после чего затягиваем гайку с усилием 20 Н∙м. Так же поступаем с остальными свободными клапанами.

Теперь проворачиваем коленвал на 360 градусов. В это время распредвал провернется на 180 градусов. В этом положении регулируем оба клапана третьего (четвертого цилиндра на литровом двигателе), а также выпускного второго (и впускного третьего цилиндров на литровом моторе).

После регулировки протягиваем контргайки еще раз и снова проверим зазоры на каждом из клапанов. При сборке тщательно протираем ветошью все привалочные плоскости, а клапанную крышку затягиваем крест-накрест, начиная с центра, с моментом 10 Н∙м. Сборку проводим в обратном порядке.

Интересное по теме: Наш Ланос. Стучит рулевая рейка, что делать

Как выставить зажигание на Daewoo Matiz

Многие владельцы автомобиля Matiz концерна Daewoo сталкиваются с проблемой: как выставить зажигание на своём любимце, если с ним наблюдаются явные проблемы? Осуществить регулировку зажигания на Daewoo Matiz можно двумя способами – с использованием стробоскопа и без него.

Установка зажигания дэу матиз с трамблером

Многие владельцы автомобиля Matiz концерна Daewoo сталкиваются с проблемой: как выставить зажигание на своём любимце, если с ним наблюдаются явные проблемы? Осуществить регулировку зажигания на Daewoo Matiz можно двумя способами – с использованием стробоскопа и без него.

Замена трамблера на Дэу Матиз своими руками

Как известно, трамблер или прерыватель распределитель зажигания – это один из основных элементов в системе зажигания любого автомобиля. Если произойдет поломка данного узла, то запустить двигатель будет невозможно. В этой статье рассмотрим процедуру замены трамблера своими руками на примере модели Дэу Матиз.

Трамблеры для Матиз производят две компании DELPHI (DAC) и MANDO. И, если менять прерыватель распределитель зажигания целиком, то не важно, устройство какого производителя вы установите на свою автомашину. Но если появится потребность в замене ротора (бегунка) трамблера либо его крышки, то здесь необходимо быть повнимательнее. Крышка трамблера от MANDO не подойдет к распределителю зажигания от DAC и напротив, крышка трамблера от DAC не подойдет к устройству от MANDO. Схожая картина и с роторами (бегунками).

Снимаем трамблер на Дэу Матиз

Напомним, трамблер на Дэу Матиз, крепится не в классическом вертикальном положении, а в горизонтальном. Итак, приступим:

• поднимите капот;
• отсоедините плюсовую клемму от аккумуляторной батареи и выкрутите 3 болтика заборника воздуха и воздушного фильтрующего элемента. Демонтируйте его.
• снимите патрубок (шланг), соединяющий дроссель и воздушный фильтр, перед его снятием отсоедините два небольших патрубка которые входят в него;
• отсоедините от крышки распределителя зажигания высоковольтные кабеля, но перед этим нанесите метку их положения, например, маркером;
• снимите с прерывателя колодку с проводами;
• с помощью ключа-головки на 12 отверните болты прерывателя распределителя зажигания, и вытащите их;
• немного проворачивая прерыватель распределитель зажигания, потяните его на себя. В момент вытягивания трамблера, может политься моторное масло (приблизительно 100 грамм), чтобы не разлить масло, можно приподнять автомашину с помощью домкрата, чтобы масло перетекло в правую часть мотора. При демонтаже распределителя зажигания обратите внимание на концевик трамблера — его усики находятся не по центру, а с незначительным смещением. Поэтому при монтировании нового устройства, концевик поставьте в точно таком же положении;

• поставьте новое распределительное устройство, заверните нижний болт крепления, но не до конца. Те же действия проделайте с верхним винтом.
• подсоедините на место высоковольтные кабеля, при этом придерживаясь порядка их подсоединения. Последующие действия по сборке производятся в обратной последовательности. После того как трамблер будет установлен требуется выполнить регулировку холостого хода двигателя, а также зажигания. Если зажигание будет выставлено неправильно, признаки будут такими же, как при неисправном трамблере. Если все было выполнено верно, автомобиль будет функционировать исправно.

Тем не менее, для абсолютной уверенности, посетите СТО, пусть специалисты точно проверят углы опережения зажигания, которые при установке трамблера могли сбиться. Автомобиль может потерять мощность, при большем потреблении бензина.

Daewoo Matiz › Бортжурнал › Замена крышки трамблера и бегунка Дэу Матиз

Всем привет!Итак, настало время для профилактики трамблера на моем авто. Владельцы трамблерных Матизов хоть раз, но сталкивались с такой штукой, как запуск не с первого раза, двоение на «холодную» в сырую погоду, после простоя в пару дней. Да и просто в сырую погоду машинка становится «тупее».Были приобретены крышка и бегунок под торговой маркой Nipparts (на крышке надпись DACO, Made in Korea, на бегунке DACOM, больше никаких надписей).

крышка J5 320 904

Снимаем высоковольтные провода, можно не запоминать положения, выставим по схеме.

Берем вороток с удлинителем и головкой на 7 мм и откручиваем

Снимаем крышку. Внешний осмотр показал, на контактах белый налет, внутри корпуса черный налет. Графитовый контакт центрального электрода имеет износ

Для сравнения новая крышка

Бегунок имеет следы оплавления контакта

Сажаем новый бегунок на вал, они имеют трехгранную посадку (сажается как и снимается с легким усилием)

Перед тем как прикрутить крышку, я смазал винты медной смазкой.

Далее подключаем высоковольтные провода по схеме:

Один из цилиндров выбит на крышке, далее интерполируем)) Вращение бегунка против часовой стрелки. На старой оригинальной крышке у меня была выбита цифра «1» место подключения провода от свечи первого цилиндра, на новой не оригинальной крышке выбита цифра «2» соответственно подключил провод свечи второго цилиндра.Запускаем двигатель, все работает. Тестовый заезд показал, что все в норме. Будем тестить, как раз у нас сейчас в Питере началась сырая погода.Уже после установки вспомнил, что направление бегунка я установил наугад, не задумываясь на контакт от какого цилиндра он смотрит.

Попутно, при сборке воздуховода на место, удалил так называемый «обкаточный клапан», просто выбил его молотком с внутренней стороны крышки воздушного фильтра.

Настройка зажигания на матизе — бортжурнал Daewoo Matiz Лимонка года на DRIVE2

Настройка зажигания на матизе — бортжурнал Daewoo Matiz Лимонка года на DRIVE2

Руководства ￫ Daewoo ￫ Matiz (Дэу Матиз). Установка момента зажигания. Расположение меток для установки зажигания….

Схема сборки стробоскопа Все элементы легко найти в любом магазине электротоваров или даже на рынке.

Если всё отрегулировано правильно, детонация продлится около 2 секунд, при её установка зажигания дэу матиз или когда она длится дольше, требуется подрегулировка. Желающие не тратиться могут собрать самодельный стробоскоп, который обойдется не дороже рублей. Далее с помощью тех же действий добиться отсутствия детонации при резком давлении на газ.

Регулирование без стробоскопа

Как я регулировал зажигание Всё правильно. У мну прослушивается звон дребезг во время разгона когда двигатель работает внатяг — это они?

И откуда должен слышаться звук? Это не плохо и не хорошо.

Это компромис между экономией бензина и прееместостью двигателя. А откуда слышится — да от движка. Это они, только на самом деле это ни какие не пальцы, а детанационные стуки — преждевременное воспламенение смеси. При этом, во-первых, механизм подвергается воздействию ударной волны те самые звонкие звуки — взрывы , а во-вторых, мощность двигателя падает.

Детонация — это явление при котором фронт реакции горения распространяется с громадной скоростью превышающей скорость звука в смеси многократно! А оптимальная настройка угла опережения в том и состоит, чтобы двигатель работал на пороге детонации.

Допускается кратковременная детонация в момент форсажа. Это хорошо Допускается кратковременная детонация в момент форсажа.

Кстати, оптимальный угол не всегда на грани детонации. Расположение меток для установки зажигания 1 — метка в. Начальные углы опережения зажигания для различных двигателей и применяемых бензинов указаны в подразделе Проверить и установить момент зажигания можно с помощью стробоскопа, действуя в следующем порядке.

Обозначьте мелом для лучшей видимости метку 1 см.

Расположение меток для установки зажигания на шкиве коленчатого вала. Запустите двигатель и прогрейте его, чтобы он работал на минимальных оборотах холостого хода.

Схема подключения Подсоединение стробоскопа осуществляется по его инструкции. Его датчик подключается к высоковольтному проводу свечи 1-го цилиндра. Свет стробоскопа направляется на шкив коленчатого вала и нижнюю часть крышки привода ГРМ.

Это значит, что угол опережения составляет 10 градусов. Перед началом корректировки обязательно остановить работу двигателя, обязательно заглушить и ослабить болты крепления датчика.

Трамблер Daewoo Matiz.

Угол корпуса датчика изменить, повернув корпус Угол корпуса датчика немного изменить, повернув корпус. Слегка закрепив болты, повторять действия пунктов 3—4 следует до того момента, пока метка не расположится правильно.

Использование приборов сильно упрощает процесс выставления, но не все могут позволить себе покупку прибора. Разброс цен достаточно большой:

DAEWOO Matiz: 0,8 литра неприятностей. Часть 1 — —

После чистки контакты прерывателя промойте бензином и протрите сухой чистой тканью, не оставляющей волокон. Сборка Собирайте распределитель в порядке, обратном разборке, с учетом следующего: Указанные зазоры корректируют подбором регулировочных шайб. После сборки распределителя закапайте 4—5 капель моторного масла в масленку распределителя, 2—3 капли — на фильц кулачка, 3—4 капли — во втулку кулачка, проверьте и отрегулируйте распределитель на стенде.

Регулировка распределителя зажигания Отрегулируйте угол замкнутого состояния контактов, как описано выше. Для регулировки зазора: Проверните валик распределителя так, чтобы кулачок прерывателя полностью разомкнул контакты текстолитовая подушка подвижного контакта должна опираться на вершину кулачка. Ослабьте затяжку винтов 26 см. Вставьте отвертку в паз контактной стойки 27 и, перемещая стойку, увеличьте или уменьшите зазор между контактами.

Затяните винты 26 и вновь проверьте зазор. Учитывайте, что регулировка зазора между контактами по существу представляет регулировка зажигания дэу матиз восстановление угла замкнутого состояния контактов по косвенному признаку, которым и регулировка зажигания дэу матиз зазор. При этом предполагается, что контакты находятся в идеальном состоянии.

DAEWOO Matiz: 0,8 литра неприятностей. Часть 1

регулировка зажигания дэу матиз В эксплуатации их форма обычно искажена и регулировка зазора практически никогда не приводит к восстановлению оптимального угла замкнутого состояния контактов. Поэтому рекомендуем после установки распределителя на двигатель см.

Установка распределителя на двигатель Рис. Положение установочных меток на шкиве коленчатого вала в момент нахождения поршня первого цилиндра в ВМТ: Установите поршень первого цилиндра двигателя в ВМТ, совместив метку 2 см. Снимите крышку распределителя. Поверните бегунок в положение, при котором его токоразносная пластина установится против низковольтной клеммы распределителя. Вставьте хвостовик распределителя в корпус привода распределителя на двигателе, направив камеру вакуумного корректора назад вдоль оси двигателя, и немного поверните валик распределителя за регулировка зажигания дэу матиз в ту или иную сторону до совмещения шипов кулачковой муфты валика с пазом валика привода.

как выставить зажигание на дэу матиз 0 8

Вставив хвостовик распределителя в горловину привода до упора, закрепите его, затянув клемму на горловине. После установки распределителя установите начальный момент зажигания. Проверка и установка начального момента зажигания Проще и точнее можно проверить и установить начальный момент зажигания с помощью стробоскопа: Подсоедините стробоскоп на автомобиле согласно приложенной к регулировка зажигания дэу матиз инструкции стробоскопы разных типов подсоединяют по-разному.

Пустите двигатель и на режиме холостого хода направьте мигающий свет стробоскопа на установочные метки на шкиве коленчатого вала и штифт в нижней крышке привода газораспределительного механизма см. Из-за стробоскопического эффекта метки на шкиве кажутся неподвижными. Если начальный регулировка зажигания дэу матиз зажигания установлен правильно, с острием установочного штифта совпадает метка 3 на шкиве.

Для регулировки начального момента зажигания ослабьте крепление распределителя и поворачивайте его корпус в нужную сторону до момента совпадения метки 3 со штифтом. Затяните крепление распределителя и еще раз проверьте установку начального момента зажигания. При отсутствии стробоскопа начальный момент зажигания можно установить на неработающем двигателе с помощью контрольной лампы, например любой маломощной автомобильной, к контактам которой любым способом присоедините отрезки проводов: Выверните свечу зажигания первого цилиндра и плотно заглушите свечное отверстие бумажной пробкой.

Медленно вращайте коленчатый вал за храповик до момента начала такта сжатия в первом цилиндре, что определяют по выталкиванию бумажной пробки из свечного отверстия. Продолжая вращать коленчатый вал в том же направлении, совместите метку 3 см.
