Условные графические и буквенные обозначения электрорадиоэлементов
Почти все УОС, все изделия радиоэлектроники и электротехники, изготавливаемые промышленными организациями и предприятиями, домашними мастерами, юными техниками и радиолюбителями, содержат в своем составе определенное количество разнообразных покупных ЭРИ и элементов, выпускаемых в основном отечественной промышленностью. Но за последнее время наблюдается тенденция применения ЭРЭ и комплектующих изделий зарубежного производства. К ним можно отнести в первую очередь ППП, конденсаторы, резисторы, трансформаторы, дроссели, электрические соединители, аккумуляторы, ХИТ, переключатели, установочные изделия и некоторые другие виды ЭРЭ.
Применяемые покупные комплектующие или самостоятельно изготавливаемые ЭРЭ обязательно находят свое отражение на принципиальных и монтажных электрических схемах устройств, в чертежах и другой ТД, которые выполняются в соответствии с требованиями стандартов ЕСКД.
Особое внимание уделяется принципиальным электрическим схемам, которые определяют не только основные электрические параметры, но и все входящие в устройства элементы и электрические связи между ними. Для понимания и чтения принципиальных электрических схем необходимо тщательно ознакомиться с входящими в них элементами и комплектующими изделиями, точно знать область применения и принцип действия рассматриваемого устройства. Как правило, сведения о применяемых ЭРЭ указываются в справочниках и спецификации — перечне этих элементов.
Связь перечня комплектующих ЭРЭ с их условными графическими обозначениями осуществляется через позиционные обозначения.
Для построения условных графических обозначений ЭРЭ используются стандартизованные геометрические символы, каждый из которых применяют отдельно или в сочетании с другими. При этом смысл каждого геометрического образа в условном обозначении во многих случаях зависит от того, в сочетании с каким другим геометрическим символом он применяется.
Стандартизованные и наиболее часто применяемые условные графические обозначения ЭРЭ в принципиальных электрических схемах приведены на рис. 1. 1. Эти обозначения касаются всех комплектующих элементов схем, включая ЭРЭ, проводники и соединения между ними. И здесь важнейшее значение приобретает условие правильного обозначения однотипных комплектующих ЭРЭ и изделий. Для этой цели применяются позиционные обозначения, обязательной частью которых является буквенное обозначение вида элемента, типа его конструкции и цифровое обозначение номера ЭРЭ. На схемах используется также дополнительная часть обозначения позиции ЭРЭ, указывающая функцию элемента, в виде буквы. Основные виды буквенных обозначений элементов схем приведены в табл. 1.1.
Обозначения на чертежах и схемах элементов общего применения относятся к квалификационным, устанавливающим род тока и напряжения,. вид соединения, способы регулирования, форму импульса, вид модуляции, электрические связи, направление передачи тока, сигнала, потока энергии и др.
В настоящее время у населения и в торговой сети находится в эксплуатации значительное количество разнообразных электронных приборов и устройств, радио- и телевизионной аппаратуры, которые изготавливаются зарубежными фирмами и различными акционерными обществами. В магазинах можно приобрести различные типы ЭРИ и ЭРЭ с иностранными обозначениями. В табл. 1. 2 приведены сведения о наиболее часто встречающихся ЭРЭ зарубежных стран с соответствующими обозначениями и их аналоги отечественного производства.
Эти сведения впервые публикуются в таком объеме.
Читайте также:

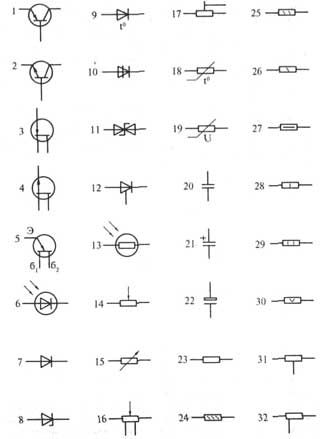

Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации
1— транзистор структуры р-n-р в корпусе, общее обозначение;
2— транзистор структуры n-р-n в корпусе, общее обозначение,
3 — транзистор полевой с p-n переходом и п каналом,
4 — транзистор полевой с p-n переходом и р каналом,
5 — транзистор однопереходный с базой п типа, б1, б2 — выводы базы, э — вывод эмиттера,
7 — диод выпрямительный,
8 — стабилитрон (диод лавинный выпрямительный) односторонний,
9 — диод тепло-электрический,
-
Читайте также:
10 — динистор диодный, запираемый в обратном направлении;
11 — стабилитрон (диодолавинный выпрямительный) с двусторонней проводимостью,
12 — тиристор триодный;
14 — переменный резистор, реостат, общее обозначение,
15 — переменный резистор,
16 — переменный резистор с отводами,
17 — подстроечный резистор-потенциометр;
18 — терморезистор с положительным температурным коэффициентом прямого нагрева (подогрева),
20 — конденсатор постоянной емкости, общее обозначение;
-
Читайте также:
21 — конденсатор постоянной емкости поляризованный;
22 — конденсатор оксидный поляризованный электролитический, общее обозначение;
23 — резистор постоянный, общее обозначение;
24 — резистор постоянный с номинальной мощностью 0, 05 Вт;
25 — резистор постоянный с номинальной мощностью 0, 125 Вт,
26 — резистор постоянный с номинальной мощностью 0, 25 Вт,
27 — резистор постоянный с номинальной мощностью 0, 5 Вт,
28 — резистор постоянный с номинальной мощностью 1 Вт,
29 — резистор постоянный с номинальной мощностью рассеяния 2 Вт,
-
Читайте также:
30 — резистор постоянный с номинальной мощностью рассеяния 5 Вт;
31 — резистор постоянный с одним симметричным дополнительным отводом;
32 — резистор постоянный с одним несимметричным дополнительным отводом;

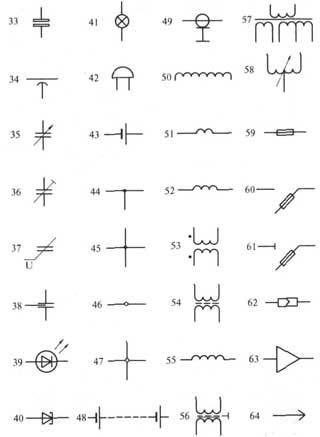

Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации
33 — конденсатор оксидный неполяризованный;
34 — конденсатор проходной (дуга обозначает корпус, внешний электрод);
35 — конденсатор переменной емкости (стрелка обозначает ротор);
36 — конденсатор подстроечный, общее обозначение;
38 — конденсатор помехоподавляющий;
40 — туннельный диод;
41 — лампа накаливания осветительная и сигнальная;
42 — звонок электрический;
43 — элемент гальванический или аккумуляторный;
44 — линия электрической связи с одним ответвлением;
45 — линия электрической связи с двумя ответвлениями;
46 — группа проводов, подключенных к одной точке электрическою соединения. Два провода;
47 — четыре провода, подключенных к одной точке электрическою соединения;
48 — батарея из гальванических элементов или батарея аккумуляторная;
49 — кабель коаксиальный. Экран соединен с корпусом;
50 — обмотка трансформатора, автотрансформатора, дросселя, магнитного усилителя;
51 — рабочая обмотка магнитного усилителя;
52 — управляющая обмотка магнитного усилителя;
53 — трансформатор без сердечника (магнитопровода) с постоянной связью (точками обозначены начала обмоток);
54 — трансформатор с магнитодиэлектрическим сердечником;
55 — катушка индуктивности, дроссель без магнитопровода;
56 — трансформатор однофазный с ферромагнитным магнитопроводом и экраном между обмотками;
57 — трансформатор однофазный трехобмоточный с ферромагнитным магнитопроводом с отводом во вторичной обмотке;
58 — автотрансформатор однофазный с регулированием напряжения;
60 — предохранитель выключатель;
62 — соединение контактное разъемное;
63 — усилитель (направление передачи сигнала указывает вершина треугольника на горизонтальной линии связи);
64 — штырь разъемного контактного соединения;

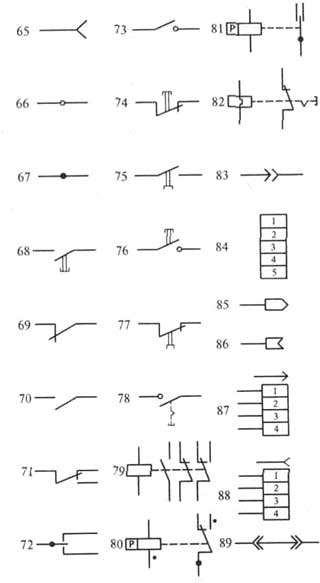

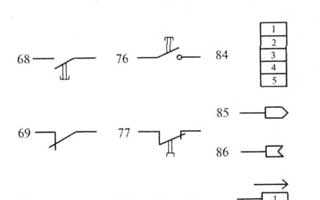

Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических радиотехнических и автоматизации
65 — гнездо разъемного контактного соединения,
66 — контакт разборного соединения например с помощью зажима
67 — контакт неразборного соединения, например осуществленного пайкой
68 — выключатель кнопочный однополюсный нажимной с замыкающим контактом самовозвратом
69 — контакт коммутационного устройства размыкающий, общее обозначение
70 — контакт коммутационного устройства (выключателя, реле) замыкающий, общее обозначение. Выключатель однополюсный.
71 — контакт коммутационного устройства переключающий, общее обозначение. Однополюсный переключатель на два направления.
72— контакт переключающий трехпозиционный с нейтральным положением
73 — контакт замыкающий без самовозврата
74 — выключатель кнопочный нажимной с размыкающим контактом
75 — выключатель кнопочный вытяжной с замыкающим контактом
76 — выключатель кнопочный нажимной с возвратом кнопки,
77 — выключатель кнопочный вытяжной с размыкающим контактом
78 — выключатель кнопочный нажимной с возвратом посредством вторичного нажатия кнопки,
79 — реле электрическое с замыкающим размыкающим и переключающим контактами,
80 — реле поляризованное на одно направление тока в обмотке с нейтральным положением
81 — реле поляризованное на оба направления тока в обмотке с нейтральным положением
82 — реле электротепловое без самовозврата, с возвратом посредством вторичного нажатия кнопки,
83 — разъемное однополюсное соединение
84 — гнездо пятипроводного контактного разъемного соединения
85 — штырь контактного разъемного коаксиального соединения
86 — гнездо контактного соединения
87 — штырь четырехпроводного соединения
88 — гнездо четырехпроводного соединения
89 — перемычка коммутационная размыкающая цепь

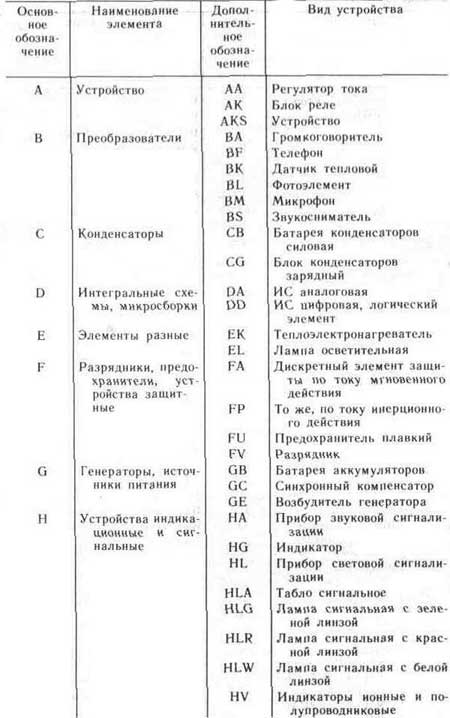

Таблица 1.1. Буквенные обозначения элементов схем

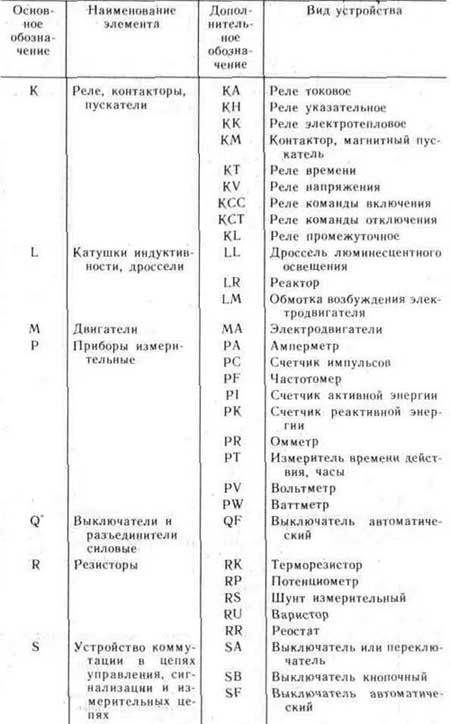

Продолжение табл.1.1
none Опубликована: 2004 г. 2 Вознаградить Я собрал 0 1
ГОСТ 2.728-74 ЕСКД. Обозначения условные графические в схемах. Резисторы, конденсаторы
1. Настоящий стандарт устанавливает условные графические обозначения (обозначения) резисторов и конденсаторов на схемах, выполняемых вручную или автоматизированным способом во всех отраслях промышленности.
Стандарт полностью соответствует СТ СЭВ 863-78 и СТ СЭВ 864-78.
2. Обозначения резисторов общего применения приведены в табл. 1.
1. Резистор постоянный
Примечание . Если необходимо указать величину номинальной мощности рассеяния резисторов, то для диапазона от 0,05 до 5 В допускается использовать следующие обозначения резисторов, номинальная мощность рассеяния которых равна:
2. Резистор постоянный с дополнительными отводами:
а) синим симметричным
б) одним несимметричным
Примечание. Если резистор имеет более двух дополнительных отводов, то допускается длинную сторону обозначения увеличивать, например, резистор с шестью дополнительными отводами
3. Шунт измерительный
Примечание. Линии, изображенные та продолжения коротких сторон прямоугольника, обозначают выводы для включения в измерительную цепь
4. Резистор переменный
1. Стрелка обозначает подвижный контакт
2. Неиспользуемый вывод допускается не изображать
3. Для переменного резистора в реостатном включении допускается попользовать следующие обозначения:
а) общее обозначение
б) с нелинейным регулированием
5. Резистор переменный с дополнительными отводами
6. Резистор переменный с несколькими подвижными контактами, например, с двумя:
а) механически не связанными
б) механически связанными
7. Резистор переменный сдвоенный
Примечание к пп. 4-7.
Если необходимо уточнить характер регулирования, то следует применять обозначения регулирования по ГОСТ 2.71-74; например, резистор переменный:
а) с плавным регулированием
б) со ступенчатым регулированием
Для указания разомкнутой позиции используют обозначение, например, резистор с разомкнутой позицией и ступенчатым регулированием
в) с логарифмической характеристикой регулирования
г) с обратно логарифмической (экспоненциальной) характеристикой регулирования
д) регулируемый с помощью электродвигателя
8. Резистор переменный с замыкающим контактом, изображенный:
1. Точка указывает положение подвижного контакта резистора, в котором происходят срабатывание замыкающего контакта. При этом замыкание происходит при движении от точки, а размыкание — при движении к точке.
2. При разнесенном способе замыкающий контакт следует изображать
3. Точку в обозначениях допускается не зачернять
9. Резистор подстроечный
1. Неиспользуемый вывод допускается не изображать
2. Для подстроечного резистора в реостатном включении допускается использовать следующее обозначение
10. Резистор переменный с подстройкой
Примечание . Приведенному обозначению соответствует следующая эквивалентная схема:
12. Элемент нагревательный
а) прямого подогрева с положительным температурным коэффициентом
с отрицательным температурным коэффициентом
б) косвенного подогрева
(Измененная редакция, Изм. № 1, 2).
3. Обозначения функциональных потенциометров, предназначенных для генерирования нелинейных непериодических функций, приведены в табл. 2.
1. Потенциометр функциональный однообмоточный (например, с профилированным каркасом)
Примечание. Около изображения подвижного контакта допускается записывать аналитическое выражение для генерируемой функции, например, потенциометр для генерирования квадратичной зависимости
2. Потенциометр функциональный однообмоточный с несколькими дополнительными отводами, например, с тремя
1. Линии, изображающие дополнительные отводы, должны делить длинную сторону обозначения на отрезки, приблизительно пропорциональные линейным (или угловым) размерам соответствующих участков потенциометра
2. Линия, изображающая подвижный контакт, должна занимать промежуточное положение относительно линий дополнительных отводов
3. Потенциометр функциональный многообмоточный, например, двухобмоточный, изображенный:
Примечание . Предполагается, что многообмоточный функциональный потенциометр конструктивно выполнен таким образом, что все обмотки находятся на общем каркасе, а подвижный контакт электрически контактирует одновременно со всеми обмотками
4. Потенциометр функциональный многообмоточный, например, трехобмоточный с двумя дополнительными отводами от каждой обмотки, изображенный:
Примечание к пп. 3 и 4. При разнесенном изображении применяют следующие условности:
а) подвижный контакт следует показывать на обозначении каждой обмотки потенциометра;
б) линии механической связи между обозначениями подвижных контактов не изображают;
в) линию электрической связи, изображающую цепь подвижного контакта, допускается изображать только на одной из обмоток, например, двухобмоточный потенциометр с последовательно соединенными обмотками
Примечание . Обозначения, установленные в табл. 2, следует применять для потенциометров, у которых подвижный контакт перемещается между двумя фиксированными (начальным и конечным) положениями. При этом конструктивное пополнение потенциометра может быть любым: линейным, кольцевым или спиральным (многооборотные потенциометры).
4. Обозначения функциональных кольцевых замкнутых потенциометров, предназначенных для циклического генерирования нелинейных функций, приведены в табл. 3.
1. Потенциометр функциональный кольцевой замкнутый однообмоточный (например, с профилированным каркасом) с одним подвижным контактом и двумя отводами
Примечание . Около изображения подвижного контакта допускается записывать аналитическое выражение для генерируемой функция. например, синусный потенциометр
2. Потенциометр функциональный кольцевой замкнутый однообмоточный с несколькими подвижными контактами, например, с тремя:
а) механически не связанными
б) механически связанными
3. Потенциометр функциональный кольцевой замкнутый однообмоточный с изолированным участком
Примечание . На изолированном участке электрический контакт между обмоткой и подвижным контактом отсутствует
4. Потенциометр функциональный кольцевой замкнутый однообмоточный с короткозамкнутым участком
1. На короткозамкнутом участке потенциометра сопротивление равно нулю.
2. Кольцевой сектор, соответствующий короткозамкнутому участку, допускается не зачернять
3. Потенциометр функциональный кольцевой замкнутый многообмоточный, например, двухобмоточный с двумя отводами от каждой обмотки, изображенный:
1. Предполагается, что многообмоточный функциональный потенциометр конструктивно выполнен таким образам, что все обмотки находятся на общем каркасе, а подвижный контакт электрически -контактирует одновременно со всеми обмотками.
2. При разнесенном изображении действуют условности, установленные в примечании к п.п. 3 и 4 табл. 2
Примечание . Все угловые размеры в обозначениях (углы между линиями отводов, между подвижными механически связанными контактами, размеры и расположение секторов изолированных или короткозамкнутых участков) должны быть приблизительно равны соответствующим угловым размерам в конструкции потенциометров.
5. Обозначения конденсаторов приведены в табл. 4.
1. Конденсатор постоянной емкости
Примечание . Для указания поляризованного конденсатора используют обозначение
1а. Конденсатор постоянной емкости с обозначенным внешним электродом
2. Конденсатор электролитический:
Примечание . Знак «+» допускается опускать, если это не приведет к неправильному чтению схемы
3. Конденсатор постоянной емкости с тремя выводами (двухсекционный), изображенный:
4. Конденсатор проходной
Примечание . Дуга обозначает наружную обкладку конденсатора (корпус)
Допускается использовать обозначение
5. Конденсатор опорный. Нижняя обкладка соединена с корпусом (шасси) прибора
6. Конденсатор с последовательным собственным резистором
7. Конденсатор в экранирующем корпусе:
а) с одной обкладкой, соединенной с корпусом
б) с выводом от корпуса
8. Конденсатор переменной емкости
9. Конденсатор переменной емкости многосекционный, например, трехсекционный
10. Конденсатор подстроечный
11. Конденсатор дифференциальный
11а. Конденсатор переменной емкости двухстаторный (в каждом положении подвижного электрода С=С)
Примечание к пп. 8 — 11а. Если необходимо указать подвижную обкладку (ротор), то ее следует изображать в виде дуги, например
13. Фазовращатель емкостный
14. Конденсатор широкополосный
16. Конденсатор помехоподавляющий
(Измененная редакция, Изм. № 1).
6. Условные графические обозначения резисторов и конденсаторов для схем, выполнение которых при помощи печатающих устройств ЭВМ установлено стандартами Единой системы конструкторской документации, приведены и табл. 5.
1. Резистор постоянный, изображенный:
а) в горизонтальной цепи
б) в вертикальной цепи
2. Конденсатор постоянной емкости, изображенный:
а) в горизонтальной цепи
б) в вертикальной цели
3. Конденсатор электролитический поляризованный изображенный:
а) в горизонтальной цепи
б) в вертикальной цепи
Примечание . Линии электрической связи — по ГОСТ 2.721.-74.
(Измененная редакция, Изм. № 2).
7. Размеры условных графических обозначений приведены и табл. 6.
Все геометрические элементы условных графических обозначений следует выполнять линиями той же толщины, что и линии электрической связи.
1. Резистор постоянный
2. Резистор постоянный с дополнительными отводами:
3. Резистор переменный
4. Резистор переменный с двумя подвижными контактами
5. Резистор подстроечный
6. Потенциометр функциональный
7. Потенциометр функциональный кольцевой замкнутый:
б) многообмоточный, например, двухобмоточный
8. Потенциометр функциональный кольцевой замкнутый с изолированным участком
В чем разница между потенциометром и реостатом?
Это удивительно, но не раз встречал, что люди путают реостат и потенциометр. И отличаются они вроде бы несущественно: у реостата 2 вывода, а у потенциометра аж целых 3. Казалось бы разница с горошину.
Изобретён реостат был Иоганном Христианом Поггендорфом. Был такой физик, родился он, судя по Википедии, в «Священной Римской империи». А жил то в Германской! Это как родитьсяв Российской империи, жить в СССР, а умереть в Российской Федерации.
По существу и реостат, и потенциометр являются резисторами, сопротивление которых можно менять. Но, как я заметил выше, у реостата 2 вывода, а у потенциметра три. Реостаты используются для регулирования силы тока и напряжения в цепи, в которую они включены. А включаются они как обычные резисторы. Мощные реостаты используются там, где может протекать значительный ток. На схемах реостат обозначается так, как показано на картинке ниже.
Реостаты бывают ламповые, жидкостные, проволочные, ползунковые. Первые два ты наверно никогда в своей радилюбительской практике и не встретишь. Но жить без этого можно.
Потенциометр же представляет собой резистор с переменным сопротивлением и тремя выводами. Основная задача потенциометров — регулирвоание напряжения. Сам по себе он представляет делитель напряжения, который выполнен в удобной для использования форме. Благодаря этому ты можешь с его помощью менять коэффициент деления и тем самым регулировать напряжение на выходе потенциометра. Зачем это нужно?Можно, например, поставить его на входе усилителя мощности и регулировать уровень напряжения входного сигнала, изменяя громкость звучания звука. Видов потенциометров — множество, но чаще всего они выглядятвот так:
Но условно все виды потенциометров можно разделить на два: линейные и функциональные. У линейных потенциометров сопротивление при перемещении регулятора изменяется линейно, т.е. если повернуть движок на 20% от начального положения, то и сопротивление изменится на 20%. А у функциональных оно может меняться по-разному. Например по логарифмическому закону.
Вообще, потенциометры делят на группы А (B), Б (C), В (A). В скобочках указаны буржуйские обозначения.
- группа А — линейные потенциометры
- группа Б — потенциометры с обратно-логарифмической характеристикой
- группа В — ;логарифмическая характеристика.
На графиках выше можно как раз посмотреть как изменяется сопротивление потенциометров разных типов в зависимости от положения его движка.
Думаю, что теперь ты легко отличаешь не только реостат от потенциометра, но разбираешься в их видах. Более глубокую информацию ты всегда сможешь почерпнуть в специальных справочниках. Кстати, если замкнуть два вывода потенциометра, то получим реостат.
Обозначения в схемах. Условный графический и буквенный код элементов электрических схем.
Каждый элемент или устройство, имеющие самостоятельную принципиальную схему, должны иметь позиционное двухбуквенное кодовое обозначение (табл. 1) в соответствии с ГОСТ 2.710–81.
В общем случае обозначение состоит из трёх частей, определяющих вид элемента. Его номер и выполняемую функцию. Первые две являются обязательными составляющими обозначения. Например, LRK — реактор токоограничивающий, межсекционный.
Первая буква кода
Группа видов элементов
Примеры электрических приборов
Двухбуквенный код
Устройства (общие обозначение)
Усилители, приборы телеуправления, лазеры, мазеры.
AKS
Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот, аналоговые или многоразрядные преобразователи или датчики для указания или измерители
ВА
ВB
Детектор ионизирующих излучений
ВD
ВE
ВF
ВC
ВR
ВL
ВV
ВP
ВQ
Датчик частоты вращения (тахогенератор)
ВR
ВS
ВV
Силовая батарея конденсаторов
СВ
Схемы интегральные, микросборки
Схема интегральная аналоговая
DA
Схема интегральная цифровая, логический элемент
DD
Устройство хранения информации
DS
DT
Элементы разные (осветительные устройства, нагревательные элементы)
EK
EL
T
Разрядники, предохранители, устройства защитные
Дискретный элемент защиты по току мгновенного действия
FA
Дискретный элемент защиты по току инерционного действия
FP
FU
Дискретный элемент защиты по напряжению, разрядник
FV
Генераторы, источники питания, кварцевые осцилляторы
Генератор, аккумулятор батареи
G
GB
GC
Устройства индикационные и сигнальные
Прибор звуковой сигнализации
HA
HG
Прибор световой сигнализации
HL
Лампа сигнальная с белой линзой
HLW
Лампа сигнальная с зелёной линзой
HLG
Лампа сигнальная с красной линзой
HLR
Реле, контакторы, пускатели
KA
KH
KK
KV
Контактор, магнитный пускатель
KM
KF
KT
KL
Катушка индуктивности, дроссели
Дроссели люминесцентного освещения
LL
LR
LRK
Двигатели постоянного и переменного тока
Приборы, измерительное оборудование (сочетание РЕ применять не допускается)
PA
PC
PF
Счётчик активной энергии
PI
Счётчик реактивной энергии
PK
PR
PS
Часы, измеритель времени действия
PT
PV
PW
Выключатели и разъединители в силовых цепях (энергоснабжение, питание оборудования и т.д.)
Выключатель в силовых цепях
Q
QF
QW
QK
QA
QS
QN
QR
QS
QSG
RK
RP
RS
RU
Устройства коммутационные в целях управления, сигнализации и измерительные
(обозначение SF применяют для аппаратов, не имеющих контактов силовых цепей)
Выключатель или переключатель
SA
SB
SF
Выключатели, срабатывающие от различных воздействий:
SL
SP
SQ
SR
SK
TA
TS
TV
Преобразователи электрических величин
UB
UR
UD
Приборы электровакуумные и полупроводниковые
VD
VL
VT
VS
Линия и элементы СВЧ
W
WЕ
WК
WS
WT
WU
WA
Токосъёмник, контакт скользящий
XA
XP
XS
XT
XW
Устройства механические с электромагнитным приводом
YAС
YАТ
Муфта с электромагнитным приводом
YC
Электромагнитный патрон или плита
YH
Устройства конечные, фильтры, ограничители
ZL
ZQ
Порядковые номера элементам следует присваивать, начиная с единицы, в пределах группы элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, Q1, Q2, Q3, в соответствии с последовательностью их расположения на схеме сверху вниз и слева направо. Позиционные обозначения проставляют рядом с условными графическими обозначениями элементов с правой стороны или под ними.
При изображении на схеме элемента «разнесённым» способом позиционное обозначение элемента проставляется около каждой составной части.
На принципиальной схеме должны быть однозначно определены все элементы, входящие в состав установки и изображённые на схеме. При выполнении схемы на неполных листах должны выполняться следующие требования:
— нумерация позиционных обозначений элементов должна быть сквозной в пределах установка;
— перечень элементов должен быть общим;
— при повторном изображении отдельных элементов на других листах схемы следует охранять позиционные обозначения, присвоенные им на одном из первых листов схемы.
Правила оформления принципиальных электрических схем
В настоящее время принципиальные электрические схемы трансформаторных подстанций выполняют в соответствии с ГОСТ 21.613–88. Нормально отключенному положению выключателя соответствует заштрихованный прямоугольник, а не заштрихованный прямоугольник — выключатель включенный. Обозначение выключателя можно выполнять буквенным кодом Q без признака автоматики отключения F.
Обозначения условные графические на схемах следует выполнять на основании рекомендаций ГОСТ 2.721–74*, приведённых в прил. А.
Часто рассматриваются вопросы размещения электрооборудования в помещениях бытового назначения, в помещениях цехов, подстанций ит.д. Условные графические изображения на основании ГОСТ 21.614–88 приведены ниже.
Размещение объектов электроэнергетики на картах местности и на ситуационных картах, обозначение объектов и линий связи между ними рекомендуется выполнять в соответствии с графическими обозначениями ниже.
Обозначения в схемах
Наименование элемента схемы
Графическое обозначение
Буквенный код
Машина электрическая. Общее обозначение.
Примечание. Внутри окружности допускается размещение квалифицирующих символов и дополнительной информации, при этом диаметр окружности при необходимости изменяют
G, M
Генератор переменного трёхфазного тока с отмоткой статора, соединенной в звезду с параллельными ветвями
G
GC
Электродвигатель переменного тока
M
Генератор постоянного тока (возбудитель)
GE
Обмотка статора (каждой фазы) машины переменного тока
Обмотка возбуждения синхронного генератора
LG
Трансформатор (автотрансформатор) силовой. Общее обозначение.
Примечание. Внутри окружности допускается размещение квалифицирующих символов и дополнительной информации. Допускается увеличение диаметра окружности
T
Трансформатор и автотрансформатор с РПН с указанием схемы соединений обмоток
T
Трансформатор силовой, трёхобмоточный.
Трансформатор собственных нужд основного напряжения
T
Трансформатор силовой, двухобмоточный с расщеплением обмотки НН на две, с РПН
T
Обмотка (одной фазы) трансформатора, дросселя. Начало обмотки указывается точкой
Т
ТV
Два однофазных трансформатора натяжения, соединённых в открытый треугольник
ТV
Трансформатор натяжения трёхфазный, трёхобмоточный.
Трансформатор натяжения обходной системы шин
ТVВ
Трансформатор тока измерительный
ТA
LR
LR
Выключатель высокого напряжения
Выключатель генератора (синхронного компрессора)
Q
QG
QS
QSG
QR
QN
QW
F
Разрядник вентильный магнитовентильный
FV
Выключатель автоматический в силовых цепях (автомат), в цепях управления
QF
SF
Выключатель неавтоматический (рубильник)
S
Контактор, магнитный пускатель
KM
Сборные шины распредустройств высокого напряжения
K1
K2
Секция сборных шин
Секция сборных шин с.н. 6…10 кВ
K1,K2
BA,BB,BC
Секция сборных шин с.н. 0,4 кВ
CV,CP,CN
QK
QK
QB
RU
GB
Обозначение параметров тока, обмоток, заземлений
Обозначение рода тока, напряжения и частоты
Постоянный ток, основное обозначение
Полярность постоянного тока: положительная (а), отрицательная (б)
m-проводная линия постоянного тока напряжением U
двухпроводная линия постоянного тока напряжением 110 В
трёхпроводная линия постоянного тока, включая средний провод, напряжением 110В между каждым внешним проводником и средним проводом; 220 В – между внешними проводниками
Переменный ток, основное обозначение
Примечание. Допускается справа от обозначения указывать значение частоты; например, переменного тока с частотой 10 кГц
Переменный ток с числом фаз m, частотой f, напряжением U
переменный ток, трёхфазный, частотой 50 Гц, напряжение 220 В
переменный ток, трёхфазный, четырёхпроводная линия (три провода, нейтраль), частотой 50 Гц, напряжение 220/380 В
переменный ток, трёхфазный, пятипроводная линия (три провода фаз, нейтраль, один провод защитный с заземлением), частотой 50 Гц, напряжение 220/380 В
переменный ток, трёхфазный, четырёхпроводная линия (три провода фаз, один провод защитный с заземлением, выполняющий функцию нейтрали), частотой 50 Гц, напряжение 220/380 В
Частоты переменного тока, основное обозначение:
ультразвуковые и радиочастотные (в);
Постоянный и переменный
Обозначение обмоток в изделиях
Однофазная обмотка:
с двумя выводами
с выводом от средней точки
Две однофазные обмотки, каждая из которых в двумя выводами
Три однофазные обмотки, каждая из которых в двумя выводами
Двухфазная обмотка:
с раздельными фазами
Двух-трёхфазная обмотка Т-образного соединения (обмотка Скотта)
Трёхфазная обмотка:
V-образного соединения двух фаз в открытый треугольник
соединения в звезду
соединения в звезду с выведенной нейтралью
соединения в звезду с выведенной заземлённой нейтралью
соединения в треугольник
соединения в разомкнутый треугольник
соединения в зигзаг
соединения в зигзаг с выведенной нейтралью
Четырёхфазная обмотка
Четырёхфазная обмотка с выводом от средней точки
Шестифазная обмотка:
соединённая в звезду
соединённая в звезду с выводом от средней точки
соединённая в двойную звезду
соединённая в две обратные звезды
соединённая в две обратные звезды, с раздельными выводами от средних точек
соединённая в два треугольника
соединённая в шестиугольник
соединённая в двойной зигзаг
соединённая в двойной зигзаг с выводом от средней точки
Обозначение заземлений и возможных повреждений изоляции
или
Примечание. При отсутствии наклонных линий допускается горизонтальную линию изображать толстой
Возможные повреждения изоляции:
между проводом и корпусом (пробой на корпус)
или
между проводом и землёй (пробой на землю)
Примечание. Допускается применять для обозначений повреждений изоляции между проводами
