Интернет для дачника. Добываем максимальную скорость в сетях 4G. Часть 2. Выбор внешней антенны

Недавно я проводил сравнительное тестирование LTE роутеров и вполне ожидаемо оказалось, что производительность и чувствительность радиомодулей у них существенно отличается. Когда же я подключил к роутерам антенну, прирост скорости увеличился кратно. Это натолкнуло меня на мысль провести сравнительное тестирование антенн, которые позволят не просто обеспечить связь в частном доме, но и сделать ее не хуже, чем в городской квартире, с подключением по кабелю. Ну а чем закончилось это тестирование можно узнать ниже. Традиционно, для желающих смотреть, а не читать, сделал видеоролик.

Методика тестирования

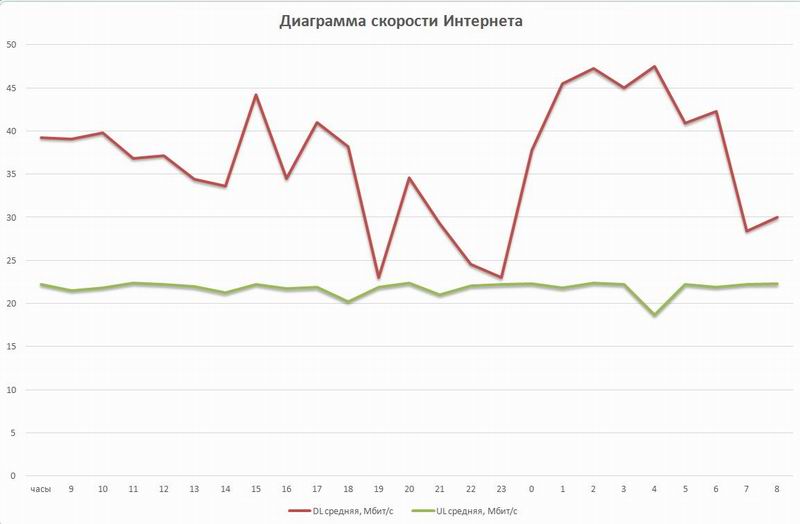

Без нормального структурного подхода не получить качественных результатов, а целью этого теста я поставил выбор лучшей антенны для максимально скоростного доступа в Интернет. В качестве эталона измерения был выбран роутер Zyxel LTE3316-M604, который в предыдущем тесте вполне оправданно занял первое место. Этот девайс может работать как с обычным проводным провайдером, задействуя резервный канал связи по 3G/4G в случае необходимости, так и работать полностью автономно, используя сотовые сети 3G и 4G. В моем тесте используется только сеть 4G, так как через нее передаются только данные и нагрузка голосового трафика не влияет на этот канал связи.

Для теста я выбрал три различных антенны, относящиеся к разным типам: первым тестом, для получения чистых значений, роутер работал без внешних антенн, используя только встроенные антенны. Вторым тестом была подключена антенна с круговой диаграммой направленности. В третьем тесте была задействована панельная антенна, имеющая более узкую диаграмму направленности, которая использовалась в прошлом тесте. Ну а четвертым этапом шло испытание узконаправленной сетчатой параболической антенны.

ТТХ:

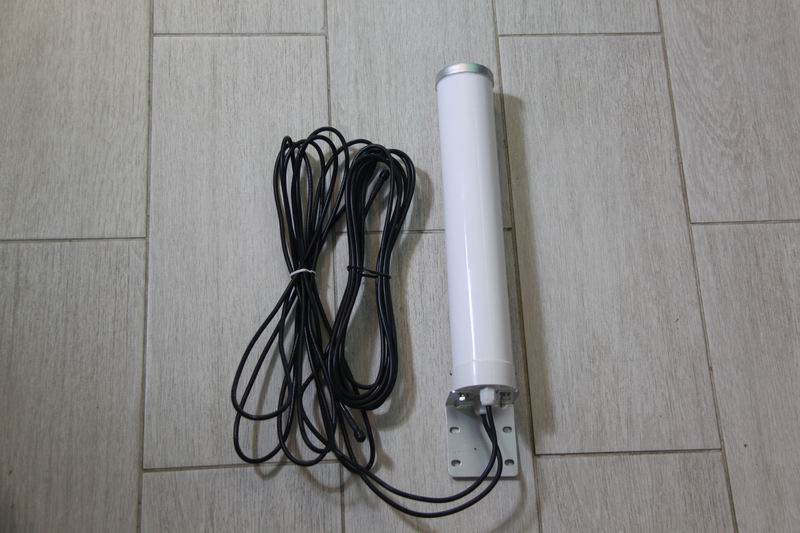

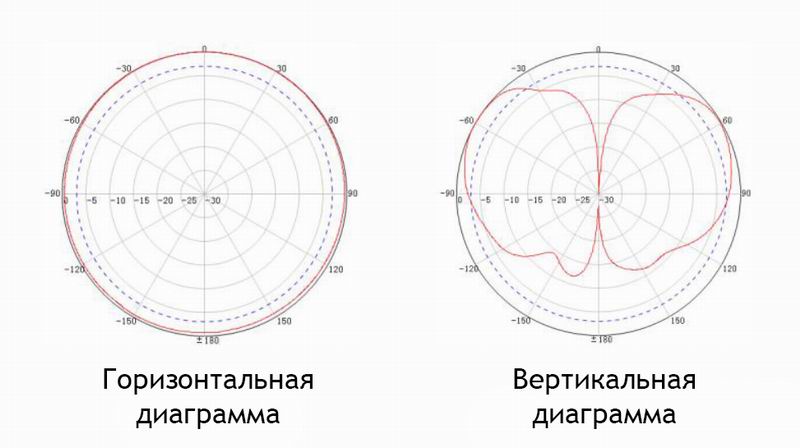

Начнем с испытания антенны, которая имеет круговую диаграмму направленности. Эта антенна не может похвастаться каким-то запредельным коэффициентом усиления, но зато она поддерживает технологию MIMO, то есть это две антенны в одном корпусе. Кроме того, она герметична и имеет сразу смонтированные кабельные сборки длиной 5 метров. Частотный диапазон захватывает все сегменты от GSM до LTE, то есть поддерживаются сети 2G/3G/4G. В комплект входит крепление на штангу или сразу к стене. А теперь рассмотрим, в каких ситуациях она может применяться, если обладает таким размером и КУ. Первое, что приходит на ум, это экранированные помещения: полуподвал или подвал, металлический склад или ангар, корабль или катер. Во всех этих случаях железобетон и металл отлично экранируют внешний сигнал, и если снаружи радиотехника может работать отлично, то внутри приема может не быть вовсе. В этом случае, такая антенна решит проблему связи. Ее можно использовать не только для роутера, но и для репитера. Но именно для роутера она раскроет весь свой потенциал, а круговая диаграмма направленности хорошо работает на движущихся объектах, позволяя не настраивать антенну на какую-то одну вышку. В моем случае, скорость с антенной оказалась несколько ниже, чем без нее, поскольку КУ антенны схож с КУ встроенных антенн в роутер, а вот на 5-метровых кабелях происходят потери.

Обладает небольшим КУ

ТТХ:

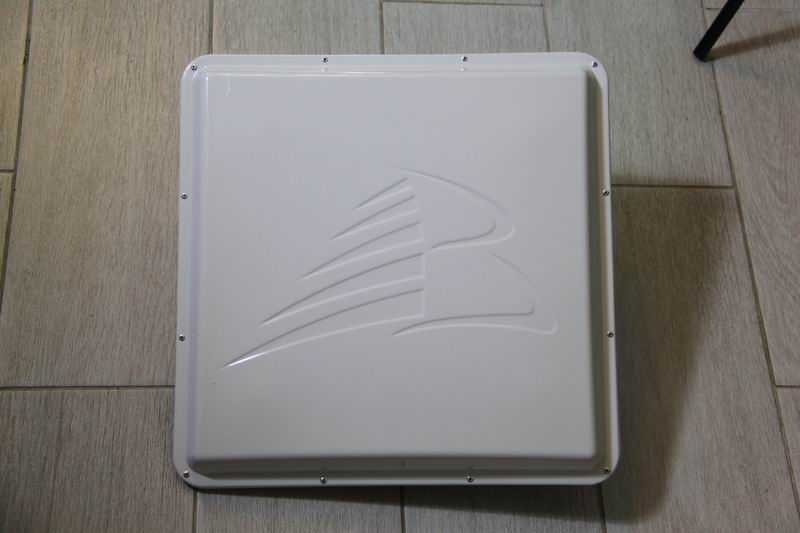

Вторая антенна проработала у меня уже несколько лет и участвовала в предыдущем тесте. Зарекомендовала себя очень хорошо при работе как напрямую с вышкой, так и с отраженным сигналом. Так как диаграмма направленности у нее уже, чем у всенаправленной антенны, то и коэффициент усиления вырос до 16-18 dBi, в зависимости от частоты сигнала. Кроме того, работает она в режиме MIMO, а это уже дает прирост в скорости. Стандартное крепление на штангу обеспечивает возможность настройки как по горизонту, так и по вертикали. Кроме того, крепление позволяет повернуть антенну на 45 градусов, чтобы сменить поляризацию — иногда это дает выигрыш в несколько мегабит. Большая, герметичная и эффективная! И если без этой антенны показатели RSRP/SINR были -106/10, то с панельной антенной выросли до -98/11. Это дало прирост в скорости на скачивание с 13 до 28 Мбит/с, а на отдачу с 12 до 16 Мбит/с. То есть двукратный прирост на скачивание на той же БС — отличный результат. Кроме того, антенна, благодаря небольшому углу, позволяет отсечь ближние, но более загруженные базовые станции и переключиться на другие, менее загруженные. Стоит только учесть, что кабельную сборку желательно делать покорочее, чтобы не терять сигнал в проводах.

При размере 45х45 сантиметров обладает парусностью, что требует качественного основания для крепления

ТТХ:

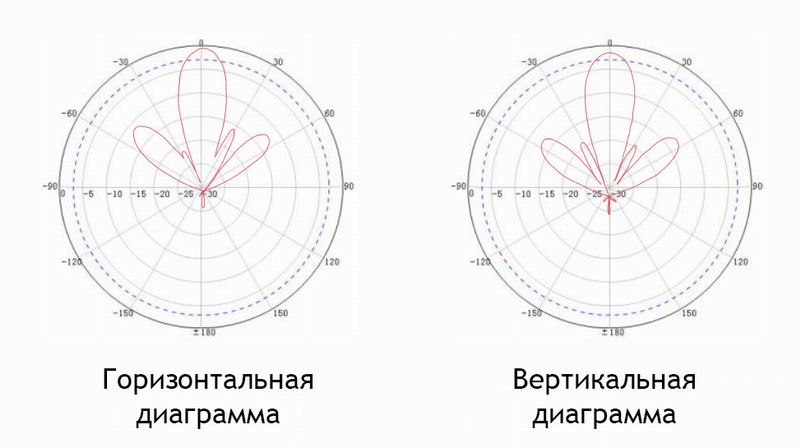

Параболическая сетчатая антенна примечательна сама по себе — она обладает впечатляющими размерами 90х81 сантиметр. Она не круглая, как это принято у спутниковых антенн, что даже положительно сказывается на диаграмме направленности. Кроме того, сетчатое исполнение очень заметно снижает парусность — ветер просто проходит сквозь нее, а на фокусировке сигнала это практически не сказывается. Антенна работает в диапазоне частот от 1700 до 2700 МГц. Есть три положения облучателя: по одному для каждой частоты. В инструкции доступно показано, как надо расположить облучатель относительно антенны, чтобы получить максимальное усиление при нужной частоте, то есть для начала надо знать, на каких частотах работает ваш провайдер. Тут на помощь приходит web-интерфейс роутера, в котором вполне доступно демонстрируется рабочая частота. С этой антенной работать несколько сложнее, требуется точная юстировка, так как угол направленности очень мал. Очевидный плюс такого решения — это возможность точного направления на нужную БС, даже если несколько станций расположены почти по прямой. Минусы тоже есть: время отстройки на БС заметно увеличивается, а работать с отраженным сигналом становится сложнее. Но самое главное — это коэффициент усиления. Он колеблется от 25 до 27 dBi. В моем случае, это позволило усилить сигнал с изначальных RSRP/SINR -106/10 до -90/19 dBi, а скорость приема выросла с 13 до 41 Мбит/с, передачи с 12 до 21 Мбит/с. То есть скорость приема возросла более, чем в три раза! Ну а в глухой местности, где сотовая связь может вообще не ловить, вполне реально поймать как 3G, так и 4G сигнал за несколько десятков километров!

Подведение итогов

Сравнительное тестирование показало, что даже без антенны, при хорошем возвышении (10 м от земли), роутер Zyxel LTE3316-M604 может обеспечить приемлемую скорость работы с Интернетом. Но роутер не оставишь на улице, поэтому данный вариант подходит в квартире, офисе, но не там, где вышку даже с биноклем не разглядеть.

Антенна FREGAT MIMO подойдет тем, кто по ряду причин не может получить радиосигнал в месте установки роутера. Это могут быть экранированные стены, низкое расположение, иные помехи. А две антенны в едином корпусе обеспечат поддержку технологии MIMO, что должно увеличить скорость работы.

Заключение

На данный момент я оставил работать антенну OMEGA 3G/4G MIMO. Пришлось несколько переместить штангу крепления на стене, так как габариты антенны диктуют свои условия. При кабеле длиной 3 метра и выбранном роутере я видел скорости до 50 Мбит/с, когда БС была наименее загружена. Это стремится к теоретическому пределу скорости в 75 Мбит/с при имеющихся условиях работы БС: частота Band3 -1800 МГц, ширина канала 10 МГц. Но главное, что при удалении более 8 км от базовой станции, мне удалось получить скорости близкие к тем, которые можно иметь в непосредственной близости от вышки. Приведу для примера картинку покрытия радиосигнала при использовании различных частот.

В заключении скажу, что обеспечить себя хорошим интернетом на даче или в частном доме можно всегда. Не стоит опасаться незнакомого оборудования: для выбора 3G/4G роутера просто прочитайте мою предыдущую статью. А при выборе антенны обращайтесь к тем, кто ими занимается всерьез — там подберут оптимальное решение и даже подготовят все кабельные сборки. Вам на месте останется только всё подключить. Удачи, хорошего пинга и стабильной скорости!

Какой кабель подходит для антенн mimo

Статьи » Какой кабель лучше всего применять для антенн 3G/4G усилителей, Wi-Fi

Какой кабель лучше всего применять для антенн 3G/4G усилителей (так же подходит для Wi-Fi)

Кабель CommScope RG6, стандарный, с медным центральным проводником, с внешним проводником состоящим из ламинированной алюминиевой фольги, прочно прикрепленной к диэлектрику и луженой медной проволочной оплетки, оболочка белый поливинилхлорид

Технические характеристики:

Максимальное затухание в течении всего периода эксплуатации, дБ/100 м:

Часто возникает вопрос?

» Мне сказали специалисты , что ставить кабель 75 Ом нельзя, так как все разъёмы в модеме 50 Ом. Должен стоять 50 Ом!»

Однако на 10 метрах «хорошего» кабеля RG58 вы теряете в 2-3 раза больше, чем на обычном телевизионном кабеле RG6U (10 метров кабеля RG58 = 25-30 метров кабеля RG6U) .

Попытаемся разобраться.

Достаточно часто нам приходится сталкиваться с ситуацией, когда при установке антенн CDMA 8 Дб 14 Дб и 17 Дб у пользователей сигнал увеличивается незначительно , а иногда даже и уменьшается. Связано это со многоми факторами: неправильная установка антенны (например, под шифером , на чердаке, или на уровне окна в зоне слабого сигнала идущего с уровня горизонта), неправильные переходники и применение низкосортного кабеля 50 Ом RG58. На данный момент в нашей стране отсутствует нормальный кабель RG58. Все образцы, которые удалось измерить, имели затухание на частоте 800 мГц в 2-3 раза большее (ориентировочное затухание на частоте 870-900 мГц порядка 58 Дб на 100 метров), чем кабель 75 Ом( про RG58 смотреть тут , применяемый для спутникового телевидения (самым лучшим оказался кабель Finmark RG6U с 60% заполнением, с затуханием 19 Дб на 100 м частоте 870 мГц)

Но как же быть? Ведь модемы CDMA GSM UMTS имеют СВЧ вход 50 Ом? А потери на рассогласование.

А вот что говорят про кабель опытные радиолюбители:

«У коаксиальных кабелей со сплошной полиэтиленовой изоляцией минимум потерь соответствует волновому сопротивлению 50 Ом, с пенистым полиэтиленом — 60 Ом, но все эти различия не ярко выражены и гораздо большее значение имеет качество материалов и тщательность изготовления. Поэтому при выборе волнового сопротивления кабеля достаточно руководствоваться соображениями удобства согласования.

Если выбор конкретных типов кабеля ограничен, имеет смысл просчитать, что выгоднее с точки зрения минимизации потерь: использование кабеля с высокой степенью естественного согласования сопротивлений, но с большим затуханием или менее подходящего по волновому сопротивлению, но более качественного кабеля с дополнительными согласующими цепями (учитывая дополнительные потери в этих цепях!). В ряде случаев может оказаться, что выгоднее согласиться с повышенной величиной КСВ, применив без всяких согласующих цепей имеющийся в наличии высококачественный кабель с волновым сопротивлением, отличающимся от сопротивления нагрузки.

Вот характерный пример: антенна имеет входное сопротивление 50 Ом на резонансной частоте. В нашем распоряжении есть 50-омный кабель, который при требуемой длине имеет собственные потери (при КСВ=1) на рабочей частоте 2 дБ, и 75-омный с потерями 0,5 дБ при тех же условиях.

Используя кабель 75 Ом, получим КСВ=1,5 на резонансной частоте. Дополнительные потери из-за рассогласования не превысят 0,1 дБ. При отходе от резонансной частоты, даже если КСВ поднимется до 4, дополнительные потери не станут больше 0,5 дБ. Таким образом, с этим 75-омным кабелем суммарные потери составят от 0,6 до 1 дБ.

Если с 50-омным кабелем КСВ на краю рабочего диапазона частот поднимется только до 2, то дополнительные потери станут 0,3 дБ. В итоге, с имеющимся 50-омным кабелем суммарные потери будут в пределах 2 — 2,3 дБ.

Выигрыш, благодаря использованию «неправильного» 75-омного кабеля вместо «правильного» 50-омного, в данном случае будет приблизительно такой же, какой могло бы дать, например, удлинение антенны Yagi примерно на треть!

Дополнительная согласующая цепь между антенной и фидером 50/75 Ом вполне может внести потери порядка 0,5 дБ. Если мы с ее помощью попытаемся улучшить КСВ в 75-омном фидере, то получим суммарные потери от 1 до 1,2 дБ (полагая, что так КСВ не поднимется выше 2 на краях диапазона) — то есть не уменьшим, а увеличим потери на 0,2 — 0,4 дБ. Но они будут все же значительно ниже, чем при применении 50-омного кабеля с большими собственными потерями.

Важно только иметь в виду, что при любом рассогласовании, как с одним, так и с другим кабелем, передатчик «видит» на конце кабеля комплексное сопротивление, которое может значительно отличаться и от волнового сопротивления фидера, и от входного сопротивления антенны. Чтобы передатчик смог отдать в фидер расчетную мощность, его выходные цепи должны быть настроены соответствующим образом.

RG 6 это 75 Омный кабель работает до 2 ГГц Коэффициент затухания на 1 м для частот 860 МГц — 0,253 дБ RG 11 это тоже 75 Омный кабель Для антенн WiFi нужен 50 Омный

Советы по эксплуатации:

Кабель с полиэтиленовой изоляцией в течение 10-20 лет может сильно состариться, даже при хранении в идеальных условиях. Старение выражается в значительном увеличении потерь. Иногда также возникают трещины на наружной оболочке. Если планируется использовать кабель, со дня выпуска которого прошло более 5-7 лет, следует предварительно измерить его затухание на рабочей частоте и тщательно осмотреть его наружную оболочку. Кабель, который уже использовался вне помещения (даже недолго), надо проверять обязательно. Время от времени, если есть возможность, полезно проверять потери в фидерах действующих антенн.

Популярно мнение, что кабель с фторопластовой изоляцией имеет меньшие потери, чем с полиэтиленовой. Но достаточно сравнить их паспортные данные, чтобы убедиться, что по погонному затуханию эти два вида кабелей при равных диаметрах практически равноценны. Достоинством фторопластовой изоляции является лучшая термостойкость и стабильность параметров во времени. К сожалению, большинство кабелей с ленточной фторопластовой изоляцией не предназначено для наружной прокладки и уличная влага их быстро портит.

Влага, проникшая внутрь кабеля, увеличивает потери и понижает его волновое сопротивление, а со временем необратимо его портит. Конец кабеля и места его сростки, находящиеся на открытом воздухе, следует тщательно герметизировать силиконовым герметиком (никакая изолента здесь не поможет) и термоусаживаемыми трубками. Около точки присоединения к клемме или разъему антенны кабель следует изогнуть в виде петли так, что его конец приходил бы к месту присоединения не снизу вверх, а сверху вниз, чтобы избежать затекания в него дождевой воды, если нарушится герметизация. Кабель лучше всего прокладывать по северной стороне антенной мачты, здания, и вообще такими путями, где он меньше открыт прямым солнечным лучам. Особенно это важно для кабелей, имеющих оболочку не черного цвета. Солнечный ультрафиолет рано или поздно разрушает наружную оболочку, а как только в ней появилась хоть одна микротрещина — влага проберется внутрь незамедлительно. «

Антенна 4G – что это такое, принцип работы, для чего нужна, особенности разных видов

Современный усилитель мобильного интернета, позволяющий получить более стабильный сигнал и улучшить скорость работы – это антенна 4G. Существует несколько разновидностей таких устройств, а также есть возможность изготовить его самостоятельно в домашних условиях.

Что такое антенна 4G?

Обозначение четвертого поколения мобильной связи – 4G. Ее сигнал – это радиоволны, частоты, используемые в странах СНГ – 800, 1800 и 2600 МГц. Антенна для усиления 4G работает на технологиях, осуществляющих передачу данных с высокой скоростью – более 100 Мбит/с (мобильным абонентам) или до 1 Гбит/с (неподвижным абонентам). Это более продвинутая технология, чем предыдущая. Синонимом технологии 4G является стандарт LTE (в смартфонах и других гаджетах их могут указывать и так, и так).

Преимущества технологий, которые предлагает антенна 4G:

• быстрая загрузка страниц браузером на планшете, ПК или смартфоне;
• ускоренная обработка информации, что важно, если интернет нужен для работы;
• качественная загрузка видео- и аудиоконтента – он не виснет в самый неподходящий момент;
• возможность играть в более реалистичные и современные игры, требующие хорошего скоростного интернета;
• отсутствие проблем при участии в видеоконференциях;
• возможность подключать несколько пользователей к одному роутеру;
• отличная защищенность соединения, которую нельзя обеспечить при низкой скорости интернета.

Принцип работы антенн 4G

Внешняя антенна 4G улавливает сигнал базовой станции, усиливает его и передает на модем (роутер), а затем – на ПК. Направленная антенна 4G может быть узкополосной (поддерживать одну частоту) или широкополосной (поддерживать разные частоты). Антенна 4G MIMO имеет множественные входы и выходы, информация на устройство от вышки поступает дважды с помощью разных излучателей. Благодаря такому способу увеличивается скорость передачи и уменьшается потеря данных. При использовании технологии MIMO улучшается качество работы сервисов, позволяющих вести видеоконференции.

Для чего нужна антенна 4G?

Установленная 4G антенна LTE позволяет улучшить стабильность сигнала и заметно увеличить скорость интернета. Антенна 4G нужна, если:

• не устраивает входящая или исходящая скорость интернета;
• устройство часто теряет сеть или не происходит соединение с ней;
• необходимо увеличить зону покрытия интернетом;
• сигнал плохо проходит через препятствия, например, стены, или оборудование расположено в подвальном помещении.

Типы антенн 4G

Чтобы грамотно выбрать антенну 4G, необходимо знать существующие типы предлагаемых устройств. Внешняя антенна для 4G модема устанавливается снаружи здания (крыша, стена), она может быть:

• панельная;
• всенаправленная;
• параболическая.

Панельная антенна 4G

Самая распространенная антенна-усилитель 4G – это антенна панельного типа. Она имеет широкую зону направленности, поэтому такая антенна 4G легче настраивается – ее нужно повернуть в сторону станции-базы. Еще одно преимущество – она поддерживает разные популярные стандарты сотовой связи (3G, 4G, GSM). Форма панельной антенны – квадратная или ромбовидная, закрепляется она на мачте или кронштейне. Один из важнейших параметров панельной антенны 4G – коэффициент усиления сигнала, самым оптимальным считается коэффициент 15 дБ.

Параболическая антенна 4G

Устройство параболическая антенна 4G для модема сегодня является самым правильным вариантом при необходимости получить мощный сигнал. Антенна такого типа самая громоздкая и тяжеловесная, что создает некоторые сложности при установке. Устанавливают параболические антенны 4G и при значительной удаленности от базовой станции. Настройка такой антенны осуществляется только по горизонтали. В некоторых моделях применяется технология MIMO.

Всенаправленная антенна 4G

Одна из самых востребованных – антенна 4G для роутера всенаправленного типа. Ее главное преимущество в компактных размерах, небольшом весе и мобильности. Еще один плюс всенаправленной антенны 4G в том, что ее не требуется направлять на базовую станцию. Очень часто устройства этого типа применяют в автомобилях или на другом транспорте. Устанавливают всенаправленные антенны 4G и в городах, где вышки операторов находятся в небольшом удалении.

Как выбрать антенну 4G?

Чтобы приобретенная антенна для 4G модема наилучшим образом справлялась со своими функциями, необходимо правильно ее выбрать, а для этого следует прислушаться к советам профессионалов:

1. При удаленной вышке и слабом сигнале требуется направленная антенна 4G, которая устанавливается на крышу или фасад здания.
2. Настраивать проще антенну панельного типа, поэтому ее следует приобретать тем, кто будет устанавливать и настраивать устройство самостоятельно.
3. В городскую квартиру при наличии сильного сигнала можно приобрести всенаправленную компактную антенну, ее можно установить в квартире или за окном.
4. Параболическую антенну 4G стоит покупать только в самом крайнем случае, если другие устройства не справляются, устанавливать и настраивать такую антенну должен специалист.

Антенна 4G – рейтинг

Лучшая антенна-усилитель 4G сигнала подбирается с учетом рейтинга пользователей:

1. Huawei DS-4GW416-SMA M 3M-TS9 – всенаправленная, внутренняя, работает в широком частотном диапазоне, в комплект входит магнитная подставка.
2. Huawei DS-4G7454W-TS9M3M – направленная, внешняя, с технологией MIMO.
3. Huawei DS-4GW022-SMA M 3M-TS9 – всенаправленная, внутренняя, широкий частотный диапазон, имеется магнитная подставка, переходник с разъема SMA на TS9.
4. PETRA BB 75 MIMO 2×2 – внешняя (имеет защиту от влаги и мороза), направленная, с технологией MIMO.
5. Nitsa-5F MIMO широкополосная антенна – уличная антенна с поддержкой разных частот, благодаря технологии MIMO увеличивает скорость на 100%.
6. KNA 27-1700/2700 BOX – параболическая антенна, максимально усиливающая сигнал, поддерживает широкий частотный диапазон, легкая, с низкой ветровой нагрузкой.

Кабель для антенны 4G

Когда антенна для усиления сигнала 4G выбрана, остается подобрать подходящий кабель, от которого тоже зависит качество сигнала. Для антенн 4G подходят кабели 50 и 75 Ом, каждый из которых имеет и достоинства, и недостатки. Кабель 75 Ом тонкий и гибкий, легко монтируется, но при этом он менее защищен от внешних воздействий, что может способствовать потере сигнала. Устойчивые сигналы дают кабели 50 Ом, они бывают разной толщины и могут иметь цельный или многожильный сердечник. Выбирая кабель, следует учитывать то, что чем он длиннее и чем больше на нем соединений, тем хуже будет сигнал.

Антенна 4G – установка

Качество принимаемого сигнала во многом зависит и от правильности установки антенны. Внутренняя всесторонняя антенна 4G может плохо ловить сигнал в закрытых помещениях с бетонными или кирпичными стенами, алюминиевой изоляцией. Внешняя антенна для 4G устанавливается на крыше или фасаде, часто ее стараются поставить как можно выше и это правильно, поскольку кроны деревьев и дома могут способствовать затуханию сигнала. Чтобы найти лучшее место установки, следует поступить следующим образом:

1. Подняться на крышу и взять с собой ноутбук и модем.
2. Соединить антенну, модем и ноутбук.
3. Фиксируя антенну в разных местах и в разных направлениях, проверять скорость интернета (сервис speedtest.net, сайт 2ip.ru), подбирая оптимальный вариант.

Настройка 4G антенны

Правильная настройка антенны для интернета 4G способствует получению продуктивного и качественного сигнала. Чтобы определить уровень сигнала, необходимо:

• подключить антенну, модем и ПК;
• в адресной строке браузера ввести 192.168.8.1 или другой адрес, указанный в документации к антенне;
• пройти на вкладку «Информация об устройстве».

Для оценки качества сигнала можно использовать и другие программы, например – HiLink Tray. Иногда антенна 4G, установленная в режиме «Авто», ловит множество разных частот и постоянно переподключается между ними, из-за чего страдает качество сигнала. Чтобы этого избежать, нужно проверить разные частоты на качество в ручном режиме, а затем, установив самый оптимальный вариант, зафиксировать на нем устройство.

Антенна 4G своими руками

Эффективная антенна 4G для модема своими руками – это вариант для тех, кто не хочет тратиться на покупное устройство. Одна из самых удобных моделей – антенна-пушка. Она состоит из шести медных элементов круглой формы, которые расположены на заданном расстоянии друг от друга на стержне (для каждой частоты – свои размеры). Радиоволна усиливается на четырех первых кругах антенны 4G, затем сигнал отражается от самого большого шестого круга и аккумулируется на пятом элементе, от которого сигнал по кабелю передается на адаптер и на устройство.

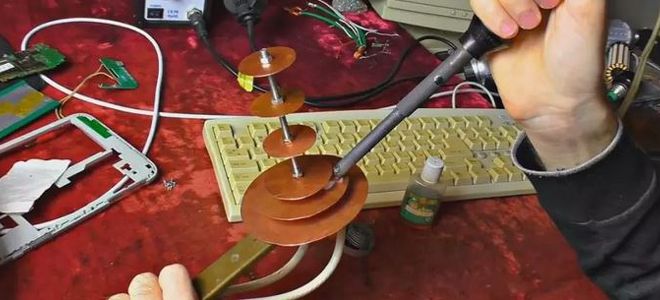

Порядок сборки антенны 4G:

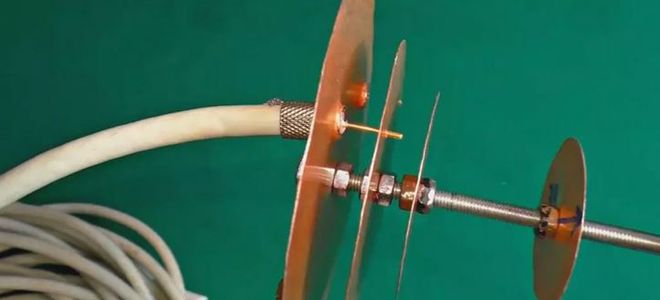

1. Подготовка необходимых частей устройства: медных кругов заданного диаметра с просверленными отверстиями в центре и в местах соединения с коаксиальными кабелями (на самых больших кругах). В отверстие коаксиального кабеля нужно вставить специальные разъемы.
2. С помощью гаек круги фиксируются на стержне на заданном расстоянии.

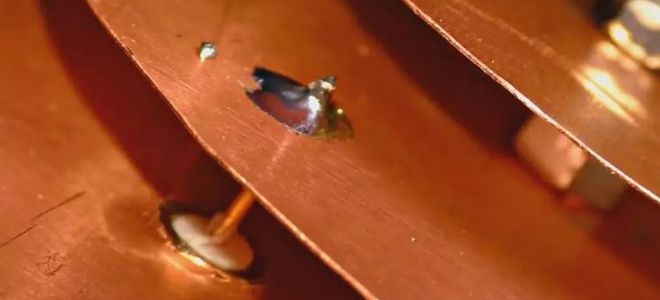

3. Коаксиальный кабель вставляется в разъемы, жилы припаиваются ко второму кругу.
   •
   •
   •
   •
   •
   •
   •
   •

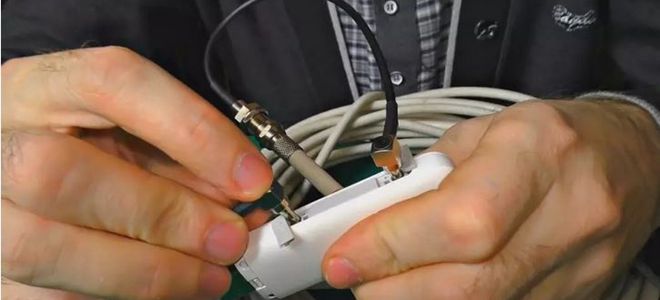

4. Антенна готова, к адаптеру она подключается через переходник.

Кабель, разъем для антенны 3G 4G какой выбрать

Какого типа кабель использовать для подключения антенны к роутеру или модему 4G? Какие бывают разъемы на кабелях? Как соединить кабель и модем? Выбираем кабель для качественного интернета самостоятельно.

Выбор кабеля для антенны 4G

С антеннами для усиления 4G сигнала может использоваться два типа кабеля 50 Ом и 75 Ом. Оба типа имеют как плюсы, так и минусы.

Кабель 75 Ом достаточно гибкий, что удобно при монтаже, относительно тонкий, дешевый, все разъемы на него можно смонтировать самостоятельно. Его минусы это: менее стабильный сигнал на модеме или роутере 4G, слабая защищенность от внешних воздействий, ненадежное крепление переходников и разъемов, слабая защита от влаги. С этими кабелями используют разъемы F-типа:

так как это самый дешевый и простой при монтаже вариант. Пример сборки кабеля с разъемами F-типа можно посмотреть на видео:

Кабель 50 Ом продаётся уже готовыми сборками определенной длины, разъемы смонтированы на кабеле надежно, имеет высокую степень защиты от влаги, дает более качественный сигнал на модеме или роутере. Два основных типа высокочастотных кабелей 50 Ом, используемых с антеннами LTE — это RG58 и 5D-FB. RG58 имеет многожильный сердечник за счет чего он более гибкий по сравнению с 5D-FB. 5D-FB имеет цельный медный сердечник, более толстый изолирующий слой, из-за этого он достаточно жесткий и толстый. Кабели 50 Ом одного типа могут иметь разную толщину. Использовать более толстый кабель в большинстве случаев не имеет смысла, так как цена возрастает существенно, а уровень сигнала почти не меняется (при расстояниях до 10 м). При монтаже кабеля достаточно отверстия в стене диаметром 8 мм. В случаях когда от точки установки антенны до точки в которую нужно подать интернет значительное расстояние можно установить модем и роутер в промежутке между ними, а дальнейшую передачу осуществить посредством витой пары (до 100 м). Это снизит стоимость материалов и уменьшит потери сигнала в антенном кабеле.

Основные типы разъемов для кабеля:

Большинство роутеров с встроенными модемами имеют разъемы SMAm для подключения внешней антенны. Для подключения же к модему понадобится переходник — пигтейл. В 4G-модемах разных производителей могут использоваться разные разъемы. Есть следующие типы пигтейлов:

При выборе кабеля для антенны следует учитывать ее характеристики, какой тип разъема используется на антенне, какой разъем для подключения внешних антенн используется в роутере или модеме 4G, волновое сопротивление антенны (импеданс), необходимую длину кабеля. От длины кабеля будут зависеть также уровни сигнала на конечном устройстве, поэтому стоит отказаться от кабеля большой длины и лишних соединений.
