Клапан ЕГР: виды, принцип работы, неисправности и не только – полное руководство

Клапан рециркуляции отработавших газов (ЕГР) снижает выбросы вредных веществ и улучшает экологию, что делает его важным элементом автомобилей. В статье рассмотрим виды клапанов ЕГР, их принцип работы, распространенные неисправности и способы устранения, а также как правильно заглушить клапан ЕГР при необходимости. Эти знания помогут владельцам автомобилей лучше понимать работу своего транспортного средства и принимать обоснованные решения при проблемах с системой рециркуляции.

Предназначение элемента

Название детали происходит от английской аббревиатуры EGR, что в переводе означает «рециркуляция выхлопных газов». Эта деталь отвечает за перенаправление части выхлопных газов обратно во впускной коллектор. На практике такая рециркуляция приносит несколько положительных результатов в современных автомобилях:

• снижение уровня выбросов оксида азота;
• улучшение точности контроля отработанных газов;
• уменьшение детонации двигателя;
• более быстрое прогревание системы, что особенно важно в зимний период.

Клапан EGR устанавливается как на бензиновые, так и на дизельные двигатели. В автомобилях, выпущенных до 2000 года, выход из строя клапана не вызывал серьезных проблем, и многие водители даже намеренно отключают его. Об этом мы поговорим позже.
Важно отметить, что клапан EGR не функционирует постоянно. Эта деталь остается неактивной при холодном (непрогретом) двигателе, а также на холостом ходу, когда заслонка полностью открыта. Теперь вы понимаете, зачем нужен клапан EGR на дизельных и бензиновых двигателях.

Эксперты отмечают, что клапан EGR (рециркуляции отработанных газов) играет ключевую роль в снижении выбросов вредных веществ и улучшении экологии. Существует несколько видов клапанов EGR, включая вакуумные и электронные, которые отличаются принципом работы и управлением. Вакуумные клапаны действуют на основе разряжения, тогда как электронные управляются сигналами от ЭБУ, что позволяет более точно контролировать процесс рециркуляции.

Неисправности клапана EGR могут проявляться в виде потери мощности двигателя, увеличения расхода топлива и появления ошибок в системе управления. Часто причиной неисправностей становятся загрязнения, которые препятствуют нормальной работе устройства. Регулярная диагностика и чистка клапана могут значительно продлить его срок службы и обеспечить оптимальную работу двигателя. Эксперты рекомендуют уделять внимание состоянию системы EGR, так как это напрямую влияет на эффективность работы автомобиля и его экологические показатели.

Признаки неисправности клапана ЕГР

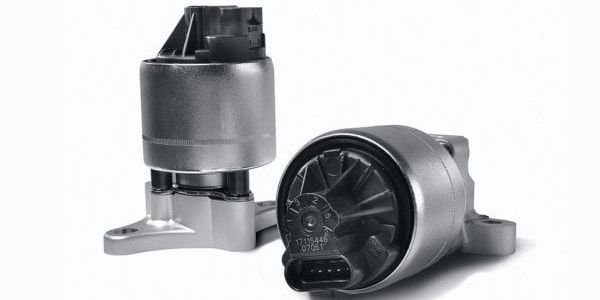

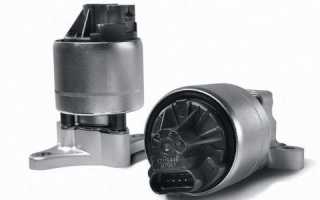

Виды клапанов

Изначально такие устройства работали на основе разрежения во впускном коллекторе. С развитием технологий на рынке появились пневмоэлектрические варианты, соответствующие стандартам «Евро-2» и «Евро-3». Наиболее современными являются полностью электронные клапаны, которые соответствуют стандартам «Евро-4» и «Евро-5».
Эти цифровые клапаны управляются с помощью электронного блока управления (ЭБУ). Электронные устройства делятся на две категории: клапаны с двумя и тремя отверстиями. Основное различие заключается в уровнях рециркуляции. В моделях с двумя отверстиями предусмотрено три уровня, тогда как устройства с тремя отверстиями имеют семь уровней. Плавное регулирование подачи газов осуществляется с помощью шагового электромотора, однако такая технология применяется только в последних моделях. Некоторые версии EGR дополнительно оборудованы системой охлаждения газов.

Интересные факты

Вот несколько интересных фактов о клапане EGR (рециркуляции отработавших газов):

1. Снижение выбросов: Клапан EGR был разработан для снижения выбросов оксидов азота (NOx), которые образуются при высоких температурах сгорания в двигателе. Рециркулируя часть отработавших газов обратно в камеру сгорания, клапан помогает снизить температуру сгорания и, соответственно, уменьшить образование NOx.

2. Разнообразие конструкций: Существует несколько типов клапанов EGR, включая вакуумные, электрические и комбинированные. Вакуумные клапаны управляются разряжением во впускном коллекторе, в то время как электрические клапаны используют мотор для более точного контроля потока отработавших газов, что позволяет улучшить эффективность работы двигателя и снизить выбросы.

3. Неисправности и их последствия: Неисправности клапана EGR могут привести к различным проблемам, включая увеличение расхода топлива, ухудшение динамики разгона и повышение выбросов вредных веществ. Часто встречающиеся неисправности включают заедание клапана в открытом или закрытом положении, что может вызвать неравномерную работу двигателя и появление ошибок в системе управления двигателем.

Как на самом деле работает клапан EGR и как его проверить?

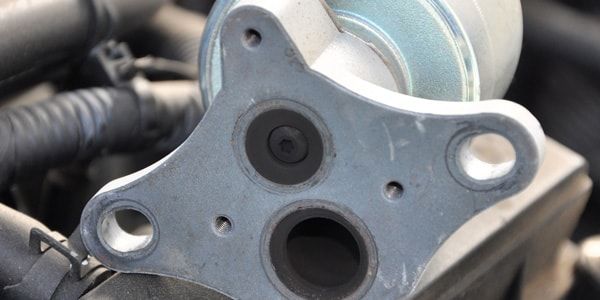

Где его найти

Давайте разберемся, где расположен клапан EGR. На большинстве автомобилей найти клапан EGR не составит труда: он находится в моторном отсеке, рядом с двигателем. Точное местоположение зависит от конкретной модели, но обычно стоит ориентироваться на впускной коллектор. От него, как правило, идет труба, которая уходит внутрь конструкции. В некоторых автомобилях этот элемент может быть установлен во всасывающем тракте на блоке дроссельных заслонок.

Принцип работы клапана

Независимо от типа двигателя (дизельный или бензиновый) в работе данного устройства нет принципиальных различий. Чем больше воздуха содержится в смеси, тем выше температура ее возгорания. Поэтому обогащенную смесь необходимо «обеднить», что и выполняет клапан рециркуляции отработанных газов (ЕГР).

Принцип работы клапана ЕГР можно описать следующим образом:

1. Когда блок управления двигателем, основываясь на данных от датчиков, фиксирует обогащенную смесь, начинается прогрев двигателя (при условии, что система функционирует корректно). Система отправляет сигнал на клапан, и отработанные газы поступают на вход, обедняя смесь.
2. Если электронный блок управления (ЭБУ) фиксирует стабильную подачу смеси в течение определенного времени (например, при обычной езде по трассе), клапан снова немного открывается, обедняя поступающую смесь. Это приводит к снижению концентрации кислорода, что, в свою очередь, уменьшает температуру сгорания.
3. Такое выравнивание в обоих случаях позволяет снизить уровень оксидов азота в выхлопных газах.

Если углубиться в детали работы клапана ЕГР на различных типах двигателей, можно выделить несколько ключевых моментов. В дизельном двигателе клапан открывается на холостых оборотах, при этом он может подавать до 50 процентов объема воздуха на впуск. С увеличением оборотов клапан постепенно закрывается, а при прогреве двигателя он полностью закрыт.

Теперь рассмотрим особенности работы клапана ЕГР на бензиновом двигателе. В таких моторах клапан, как уже упоминалось, не активируется на холодном двигателе, на максимальных оборотах и при холостом ходе. При низких и средних нагрузках он обеспечивает до 10 процентов подаваемого воздуха на вход. Эта характеристика является отличительной чертой работы клапана ЕГР в бензиновых двигателях.

Простое объяснение рециркуляции отработанных газов (EGR)

Признаки неисправности

Неисправность клапана может вызвать серьезные проблемы, поэтому водителям важно своевременно выявлять наличие дефектов этой детали. Обратите внимание на несколько характерных признаков:

• нестабильная работа двигателя на холостом ходу;
• частые остановки мотора и появление детонации;
• рывки при движении и ощутимые пропуски зажигания;
• включение индикатора «check» на панели приборов.

Для определения неисправности клапана можно воспользоваться электронным блоком управления. При диагностике система выдаст коды ошибок. Если код соответствует P04XX (где ХХ — это число от 00 до 04), то проблема связана с клапаном ЕГР. В техническом руководстве ЭБУ можно найти расшифровку для каждого из таких кодов.
Если вы заметили указанные выше симптомы, настоятельно рекомендуем провести компьютерную диагностику, будь то самостоятельно или в специализированном сервисном центре.

Причины неисправности

Одной из основных причин неправильной работы системы рециркуляции отработанных газов (ЕГР) является попадание воздуха в систему. Если у вас установлен датчик расхода воздуха, то из-за его функционирования топливная смесь будет обедняться, а при наличии датчика давления, наоборот, смесь может оказаться слишком богатой. Использование обоих датчиков приведет к некорректной работе двигателя: на холостом ходу он будет получать обогащенную смесь, а в других режимах — слишком бедную.

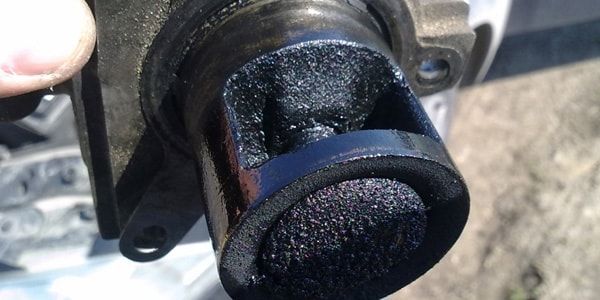

Второй причиной проблем может стать загрязнение самого клапана. Решение этой проблемы довольно простое: его нужно очистить, о чем мы расскажем в следующем разделе. Обычно неисправности связаны либо с чрезмерным, либо с недостаточным потоком выхлопных газов. Также к проблемам может привести разгерметизация корпуса.

Неисправность системы ЕГР может быть вызвана следующими проблемами:

• повреждение внешних патрубков;
• дефект клапана;
• поломка соленоидов клапана;
• неисправность преобразователей давления.

К косвенным причинам выхода из строя клапана можно отнести:

• использование некачественного топлива (последствия могут проявиться уже через 10–20 тысяч километров пробега);
• износ маслосъемных колпачков;
• проблемы с электрооборудованием;
• износ форсунок;
• слишком высокий уровень масла;
• неправильный угол зажигания.

Клапан обычно выходит из строя после 60-80 тысяч километров пробега, поэтому его необходимо полностью заменить.

Замена клапана

Сильно изношенные компоненты лучше всего заменить полностью. Учитывая, что доступ к клапану достаточно прост, его можно заменить даже в условиях гаража. Водителям следует выполнить следующие шаги:

1. определить местоположение клапана в подкапотном пространстве (подробности смотрите в разделе «Где его найти»);
2. снять старый, изношенный клапан;
3. нанести высокотемпературный герметик на резьбу нового термоклапана;
4. установить новую прокладку и затем установить новый клапан ЕГР.

При выборе нового клапана важно учитывать рекомендации, предоставленные производителем вашего автомобиля.

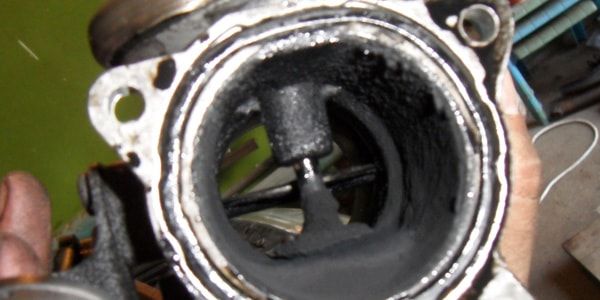

Чистка клапана

Если ваш клапан работает неправильно, стоит задуматься о его чистке. Для этого вам понадобятся гаечные ключи, два типа очистителей карбюратора (пенный и в аэрозольной упаковке), крестовая отвертка и специальный состав для притирки клапанов. После того как вы снимете клапан с помощью гаечных ключей, выполните следующие шаги:

1. Замочите внутренние части клапана в очистителе для карбюраторов.
2. Промойте канал в коллекторе с использованием трубки и пенного очистителя.
3. Повторите процесс несколько раз, в зависимости от уровня загрязнения.
4. Открутите болты и разберите клапан.
5. Используя пасту, выполните притирку.
6. Удалите остатки налета и очистителей.
7. Тщательно просушите деталь и установите её обратно на место.

Удаление (заглушка) клапана

Заглушка клапана EGR станет самым экономичным вариантом для решения связанных с ним проблем. Следует отметить, что чип-тюнинг лишь частично устраняет неполадки. Отключение управления клапаном в электронном блоке управления не полностью исключает его влияние, поэтому многие автовладельцы предпочитают устанавливать заглушку. Ее можно купить в магазине или изготовить самостоятельно. Заглушка представляет собой пластину толщиной примерно 3 миллиметра с отверстием, соответствующим отверстию клапана.

Для установки заглушки необходимо снять клапан EGR, очистить каналы от загрязнений и заменить прокладку на заглушку. Чтобы избежать появления ошибок в системе, обязательно внесите соответствующие изменения в электронный блок управления.

Последствия «глушения» ЕГР

При установке заглушки вместо клапана EGR водителям следует учитывать, что это решение имеет как положительные, так и отрицательные последствия. К положительным аспектам можно отнести:

• снижение вероятности образования нагара в коллекторе;
• улучшение динамических характеристик автомобиля;
• отсутствие необходимости в регулярной замене клапана;
• небольшое увеличение срока службы моторного масла.

Среди негативных последствий можно выделить:

• ускоренный износ катализатора (если он установлен);
• загорание индикатора Check Engine, что затрудняет выявление других неисправностей, фиксируемых системой;
• увеличение расхода топлива;
• повышенный износ клапанов.

Теперь вы ознакомлены со всеми последствиями, связанными с отсутствием клапана EGR. Решение о замене клапана или установке заглушки остается за каждым водителем.

Советы по выбору нового клапана ЕГР

При выборе нового клапана ЕГР (рециркуляции отработавших газов) важно учитывать несколько ключевых факторов, чтобы обеспечить его правильную работу и долговечность. Вот несколько советов, которые помогут вам сделать правильный выбор.

• Совместимость с автомобилем: Прежде всего, убедитесь, что выбранный клапан ЕГР совместим с маркой и моделью вашего автомобиля. Для этого лучше всего обратиться к руководству пользователя или консультироваться с профессионалами в автосервисе. Неправильный клапан может не только не работать, но и привести к серьезным повреждениям двигателя.
• Качество и производитель: Отдавайте предпочтение проверенным производителям и брендам, которые зарекомендовали себя на рынке. Клапаны ЕГР от известных компаний, как правило, имеют более высокое качество и надежность. Изучите отзывы других автовладельцев и рейтинги продукции, чтобы сделать обоснованный выбор.
• Тип клапана: Существуют разные типы клапанов ЕГР, такие как электрические и вакуумные. Выбор зависит от конструкции вашего автомобиля. Электрические клапаны обычно более точные и надежные, но могут быть дороже. Вакуумные клапаны проще в установке и обслуживании, но могут иметь ограничения в производительности.
• Цена: Не стоит экономить на качестве, однако и завышенные цены не всегда гарантируют лучшее качество. Сравните цены на аналогичные модели от разных производителей. Иногда можно найти качественный продукт по разумной цене, если провести небольшое исследование.
• Гарантия: Обратите внимание на условия гарантии. Надежные производители обычно предлагают длительный срок гарантии на свои изделия. Это может служить дополнительным подтверждением качества и надежности клапана.
• Установка: Если вы не планируете устанавливать клапан самостоятельно, уточните стоимость установки в автосервисе. Некоторые клапаны могут требовать специального оборудования или навыков для установки, что также стоит учитывать при выборе.
• Дополнительные компоненты: Иногда при замене клапана ЕГР может потребоваться замена других компонентов, таких как прокладки или крепежные элементы. Убедитесь, что у вас есть все необходимые детали для установки нового клапана.

Следуя этим советам, вы сможете выбрать качественный и надежный клапан ЕГР, который прослужит вам долго и поможет поддерживать оптимальную работу двигателя вашего автомобиля.

Вопрос-ответ

Какие три типа клапанов EGR существуют?

Компания Niterra предлагает три различных типа клапанов EGR: пневматические, электрические и электрические с охладителем. Пневматические клапаны EGR оснащены мембраной, управляемой вакуумом. Электрические клапаны EGR управляются встроенной электроникой.

Какой наиболее вероятный признак постоянно закрытого клапана EGR?

Также может появиться и отсроченный отклик дроссельной заслонки. В том числе наиболее частый симптом неисправности клапана ОГ является сильная потеря мощности двигателя. Обычно это бывает тогда, когда клапан не может закрыться должным образом.

Советы

СОВЕТ №1

Регулярно проверяйте состояние клапана ЕГР, особенно если ваш автомобиль старше 5 лет. Загрязнение или засорение клапана может привести к ухудшению работы двигателя и увеличению расхода топлива.

СОВЕТ №2

Обратите внимание на симптомы неисправности клапана ЕГР, такие как нестабильная работа двигателя, увеличение выбросов и снижение мощности. Если вы заметили эти признаки, рекомендуется провести диагностику как можно скорее.

СОВЕТ №3

При замене клапана ЕГР выбирайте оригинальные запчасти или качественные аналоги. Это поможет избежать проблем с совместимостью и обеспечит надежную работу системы рециркуляции отработавших газов.

СОВЕТ №4

Не забывайте о регулярном обслуживании автомобиля, включая чистку системы ЕГР. Это поможет предотвратить накопление отложений и продлить срок службы клапана.
