Автомобильное сцепление – ключевой элемент трансмиссии, обеспечивающий переключение передач и передачу мощности от двигателя к колесам. Понимание работы сцепления и его приводов помогает лучше осознавать функционирование автомобиля и способствует эффективному обслуживанию и диагностике неисправностей. В статье рассмотрим основные аспекты работы сцепления, его типы и особенности в различных автомобилях, что будет полезно автолюбителям и специалистам в области автомобильной техники.
Принцип работы сцепления

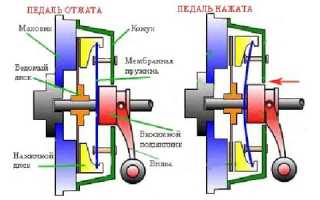

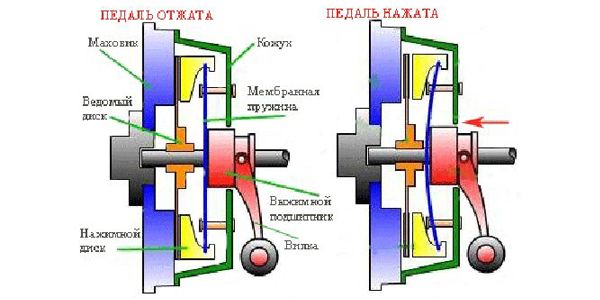

Сцепной механизм состоит из двух металлических вращающихся дисков. Один диск жестко закреплен на валу двигателя, а второй управляется трансмиссией автомобиля. Для управления этим механизмом предусмотрена педаль, нажатие на которую приводит к разъединению дисков. Управление осуществляется с помощью троса, который проходит в подкапотное пространство, или через гидравлический цилиндр.
Составные части механизма сцепления включают:
- Ведомый диск.
- Ведущий (нажимной) диск.
- Маховик коленчатого вала.
Ведущий диск соединен со стальным кожухом через шарнирные соединения. Этот кожух надежно фиксируется к маховику коленчатого вала, а расстояние между нажимным диском и кожухом регулируется с помощью педали. Ведомый диск сцеплен с трансмиссией. В рабочем состоянии ведомый и нажимной диски плотно прижаты друг к другу, а при нажатии на педаль сцепления они разъединяются.
Важно отметить, что диски состоят из нескольких элементов, соединенных упругими пластинами и накладками, выполненными из термостойкого и износостойкого материала. Это обеспечивает плавность работы механизма и комфортное управление.
Эксперты в области автомобилестроения отмечают, что сцепление является ключевым элементом трансмиссии, обеспечивающим плавный переход мощности от двигателя к колесам. Принцип работы сцепления основан на использовании трения: при нажатии на педаль сцепления диск отсоединяется от маховика, что позволяет переключать передачи без повреждения механизма. При отпускании педали сцепления диск вновь прижимается к маховику, передавая крутящий момент на трансмиссию. Специалисты подчеркивают важность регулярного обслуживания сцепления, так как износ его компонентов может привести к снижению эффективности работы автомобиля и увеличению расхода топлива. Правильная настройка и своевременная замена деталей сцепления обеспечивают надежность и долговечность работы всего транспортного средства.
Принцип работы приводов сцепления
В системе сцепления предусмотрены приводы, которые передают усилие от нажатия на педаль к механизму переключения. Принцип работы сцепления варьируется в зависимости от типа управления и включает в себя важные аспекты управления.
| Компонент сцепления | Функция | Возможные неисправности и их признаки |
|---|---|---|
| Ведущий диск (маховик) | Передает крутящий момент от двигателя к ведомому диску. | Износ, трещины, деформация – вибрации, пробуксовки. |
| Ведомый диск | Передает крутящий момент от ведущего диска к коробке передач. | Износ фрикционных накладок – пробуксовки, запах гари. |
| Нажимной диск (корзина) | Прижимает ведомый диск к ведущему, обеспечивая передачу крутящего момента. | Износ пружин – неполное выключение сцепления, пробуксовки. Повреждение диафрагменной пружины – затрудненное выключение сцепления. |
| Выжимной подшипник | Выжимает нажимной диск, позволяя разъединить ведущий и ведомый диски. | Износ, шум, скрип при выжиме сцепления. |
| Вилка выключения сцепления | Передает усилие от педали сцепления к выжимному подшипнику. | Износ, деформация – неполное выключение сцепления. |
| Главный цилиндр сцепления | Преобразует усилие нажатия педали в гидравлическое давление. | Течь, воздушные пробки – “мягкая” педаль, неполное выключение сцепления. |
| Рабочий цилиндр сцепления | Преобразует гидравлическое давление в механическое усилие на выжимной подшипник. | Течь, износ – неполное выключение сцепления. |
Интересные факты
Вот несколько интересных фактов о принципе работы автомобильного сцепления:
-
Гидравлическое сцепление: В современных автомобилях часто используется гидравлическая система сцепления, которая позволяет более плавно и точно управлять сцеплением. Эта система использует жидкость для передачи силы от педали сцепления к рабочему цилиндру, что уменьшает усилие, необходимое для нажатия на педаль.
-
Фрикционные материалы: Сцепление состоит из фрикционных дисков, которые могут быть изготовлены из различных материалов, таких как органические композиты, керамика или металл. Каждый из этих материалов имеет свои преимущества и недостатки в зависимости от условий эксплуатации, например, керамические диски лучше подходят для высокопроизводительных автомобилей, так как они выдерживают более высокие температуры.
-
Сцепление и пробуксовка: При неправильном использовании сцепления, например, при его частой пробуксовке, может произойти его перегрев и преждевременный износ. Это связано с тем, что при пробуксовке фрикционные диски теряют свою эффективность, и температура может достигать критических значений, что приводит к деградации материалов сцепления.
Приводы могут быть трех типов:
-
Механический привод является одним из самых простых и популярных вариантов, распространенных на территории бывшего СНГ. Управление осуществляется с помощью стального троса, который соединяет рычаг сцепления и тягу педали. Длину троса можно настраивать благодаря резьбовому соединению на рычаге. При нажатии на педаль требуется значительное усилие для активации системы.
-
Гидравлическое управление отличается большей надежностью и простотой в использовании. Его принцип работы напоминает тормозную систему. Когда водитель нажимает на педаль, поршень начинает двигаться, толкая жидкость в цилиндре, что, в свою очередь, активирует толкатель рычага сцепления. Основными преимуществами этой системы являются плавность работы и комфорт управления, однако необходимо следить за уровнем гидравлической жидкости и состоянием шлангов, а также регулировать работу поршня.
-
Электрический привод управления функционирует благодаря небольшому электромотору. В остальном его принцип действия полностью аналогичен механическому управлению.
При выборе автомобиля важно учитывать тип сцепления. Наиболее распространенным является однодисковое сухое сцепление. В грузовых автомобилях часто используется двухдисковая система, которая увеличивает площадь сцепления. Также в зависимости от используемых жидкостей (масел) в работе дисков, конструкция может предусматривать «мокрую» работу механизмов.
Особенности работы сцепления в автомобилях с АКПП
Управление сцеплением автомобиля с автоматической трансмиссией происходит с помощью селектора выбора режимов или автоматической коробки передач (АКПП). В отличие от механической трансмиссии, где крутящий момент регулируется вручную, в АКПП это происходит автоматически при нажатии кнопки. Чаще всего автоматические коробки имеют четыре режима переключения, однако на сегодняшний день доступны и пяти- и шестиступенчатые модели.
Основные режимы работы АКПП:
- «Р» — парковочный режим. Активирует механизм блокировки ведущих колес. Этот режим предназначен для использования при парковке автомобиля, предотвращая его движение и позволяя блокировать или активировать двигатель. Не рекомендуется включать на движущемся автомобиле, так как это может привести к повреждению двигателя.
- «R» — реверс. Переключает трансмиссию на движение назад, что необходимо для заднего хода. Также не следует использовать во время движения вперед.
- «N» — нейтральный режим. Этот режим аналогичен нейтральному положению в механической коробке передач. В этом состоянии колеса могут вращаться свободно, не взаимодействуя с двигателем.
- «D» — режим движения. Это основной режим работы автоматической коробки передач, который позволяет автомобилю двигаться вперед. При нажатии на педаль акселератора и в зависимости от условий движения передачи могут переключаться автоматически, что обеспечивает плавность хода и безопасность.
- «L» — режим низкой передачи. Этот режим уменьшает крутящий момент и используется на сложных участках дороги или при замедленном движении.
- Зимний режим (может обозначаться как «W», «Winter», «Hold» или «Snow»). Это дополнительная функция автоматической коробки передач, которая помогает избежать пробуксовки колес при старте и переключении передач. Не рекомендуется использовать на обычных дорогах, чтобы избежать перегрева и повреждения АКПП.
В автомобилях с автоматической коробкой передач отсутствует педаль сцепления, так как управление осуществляется автоматически. Обычно в таких автомобилях трансмиссия представляет собой многодисковую систему, использующую смазочные жидкости. Управление сцеплением осуществляется с помощью специального актуатора или сервопривода. Основным недостатком автоматического переключения является небольшая задержка в работе, во время которой определяется частота вращения двигателя и ее соответствие выбранному режиму. Однако современные автоматические коробки передач постоянно улучшаются, и этот недостаток уже не считается критичным.
Как правильно пользоваться сцеплением в авто
Корректное использование сцепления играет ключевую роль в отработке навыков вождения, особенно при старте движения и в ситуациях экстренного торможения. Если все действия выполняются правильно, двигатель не заглохнет на подъеме или при остановке, что способствует увеличению срока службы основных компонентов автомобиля.
Основные моменты при эксплуатации сцепления:
При начале движения важно аккуратно отпустить педаль сцепления, внимательно следя за моментом, когда диски начинают соприкасаться. После этого следует выровнять скорость вращения и полностью отпустить педаль. Основным признаком правильного выполнения этих действий является стабильная работа двигателя.
Если отпустить педаль сцепления слишком медленно или, наоборот, резко, это может привести к быстрому износу трения между дисками.
Кратковременная остановка автомобиля (например, на светофоре или при выполнении маневров) с нажатой педалью сцепления и включенной передачей негативно влияет на работу сцепного устройства. Это может привести к быстрому выходу из строя его компонентов.
При недостаточном контакте дисков, что является распространенной проблемой сцепления, ухудшается разгон автомобиля. Сцепление может пробуксовывать, что негативно сказывается как на комфорте, так и на безопасности движения. Обычно это происходит из-за значительного износа ведомого диска и его накладок.
Недостаточное разъединение дисков также может вызвать дополнительные проблемы. Признаком этого является движение автомобиля даже при нажатой педали сцепления и включенной передаче.
Для устранения неисправностей механизма сцепления необходимо регулировать приводы, а также производить ремонт или замену изношенных деталей. Лучше всего доверить эту работу специалистам в авторизованных сервисных центрах, а не пытаться сделать это самостоятельно.
Система сцепления обеспечивает плавный старт и предотвращает резкие остановки двигателя при торможении. Существует три основных типа привода сцепления: механический, гидравлический и автоматический. Удобство управления зависит от типа привода, однако при достаточном уровне навыков различия будут минимальными.
Типы сцеплений и их применение в автомобилях
Сцепление является важным элементом трансмиссии автомобиля, обеспечивая передачу крутящего момента от двигателя к коробке передач. Существует несколько типов сцеплений, каждый из которых имеет свои особенности и области применения.
Механическое сцепление
Механическое сцепление, также известное как сцепление с нажимным диском, является наиболее распространенным типом сцепления в легковых автомобилях. Оно состоит из нескольких основных компонентов: нажимного диска, ведомого диска и пружин. При нажатии на педаль сцепления пружины сжимаются, что позволяет разъединить ведомый диск и маховик двигателя. Это позволяет водителю переключать передачи без повреждения трансмиссии. Механическое сцепление используется в большинстве автомобилей с ручной трансмиссией.
Гидравлическое сцепление
Гидравлическое сцепление работает на основе гидравлической системы, которая передает усилие от педали сцепления к сцеплению. Это позволяет более плавно и точно управлять сцеплением, что особенно важно в спортивных автомобилях и моделях с высокой мощностью. Гидравлические системы также уменьшают усилие, необходимое для нажатия на педаль сцепления, что повышает комфорт вождения. Данный тип сцепления часто используется в современных автомобилях, включая как легковые, так и грузовые модели.
Электромагнитное сцепление
Электромагнитное сцепление представляет собой более современное решение, которое использует электромагниты для управления сцеплением. Этот тип сцепления позволяет более точно контролировать процесс соединения и разъединения, что может привести к улучшению динамики автомобиля и снижению расхода топлива. Электромагнитные сцепления часто применяются в гибридных и электрических автомобилях, где важна высокая эффективность и минимизация потерь энергии.
Сцепление с двойным диском
Сцепление с двойным диском (или двойное сцепление) состоит из двух сцеплений, которые работают параллельно. Это позволяет переключать передачи без разрыва крутящего момента, что обеспечивает более быструю и плавную смену передач. Данный тип сцепления часто используется в спортивных автомобилях и высокопроизводительных моделях, а также в некоторых автоматических трансмиссиях. Сцепление с двойным диском позволяет значительно улучшить динамику разгона и общую производительность автомобиля.
Пневматическое сцепление
Пневматическое сцепление использует сжатый воздух для управления процессом сцепления. Этот тип сцепления применяется в основном в грузовых автомобилях и специализированной технике, где требуется высокая надежность и возможность работы в сложных условиях. Пневматические системы обеспечивают быстрое и эффективное управление сцеплением, что особенно важно при частых переключениях передач.
Каждый из перечисленных типов сцеплений имеет свои преимущества и недостатки, и выбор конкретного типа зависит от назначения автомобиля, его мощности и требований к управляемости. Правильный выбор сцепления может существенно повлиять на характеристики автомобиля, его производительность и комфорт вождения.
Вопрос-ответ
Почему нельзя долго держать нажатой педаль сцепления?
При резком отпускании педали сцепления может произойти удар. Это со временем может привести к разрушению механизмов. А если долго держать педаль нажатой, то выжимной подшипник при этом постоянно вращается, что может снизить его ресурс.
Как работает сцепление при переключении передач?
Когда педаль сцепления нажата, двигатель разъединяется от коробки передач — в этот момент водитель при помощи рычага переключения передач выбирает нужную скорость. Когда педаль сцепления отжата (отпущена), двигатель соединяется с коробкой передач, и автомобиль начинает движение.
Советы
СОВЕТ №1
Регулярно проверяйте состояние сцепления. Обратите внимание на признаки износа, такие как пробуксовка или трудности с переключением передач. Это поможет избежать серьезных проблем и дорогостоящего ремонта в будущем.
СОВЕТ №2
Изучите технику плавного управления сцеплением. Правильное использование сцепления при старте и переключении передач не только продлевает срок службы детали, но и улучшает комфорт вождения.
СОВЕТ №3
Не забывайте о регулярном обслуживании автомобиля. Замена масла и проверка других компонентов трансмиссии помогут поддерживать сцепление в хорошем состоянии и предотвратить его преждевременный износ.
СОВЕТ №4
Если вы заметили необычные звуки или изменения в работе сцепления, не откладывайте диагностику. Раннее выявление проблем может сэкономить вам время и деньги на ремонте.
