Какая резьба на каретке велосипеда с правой стороны

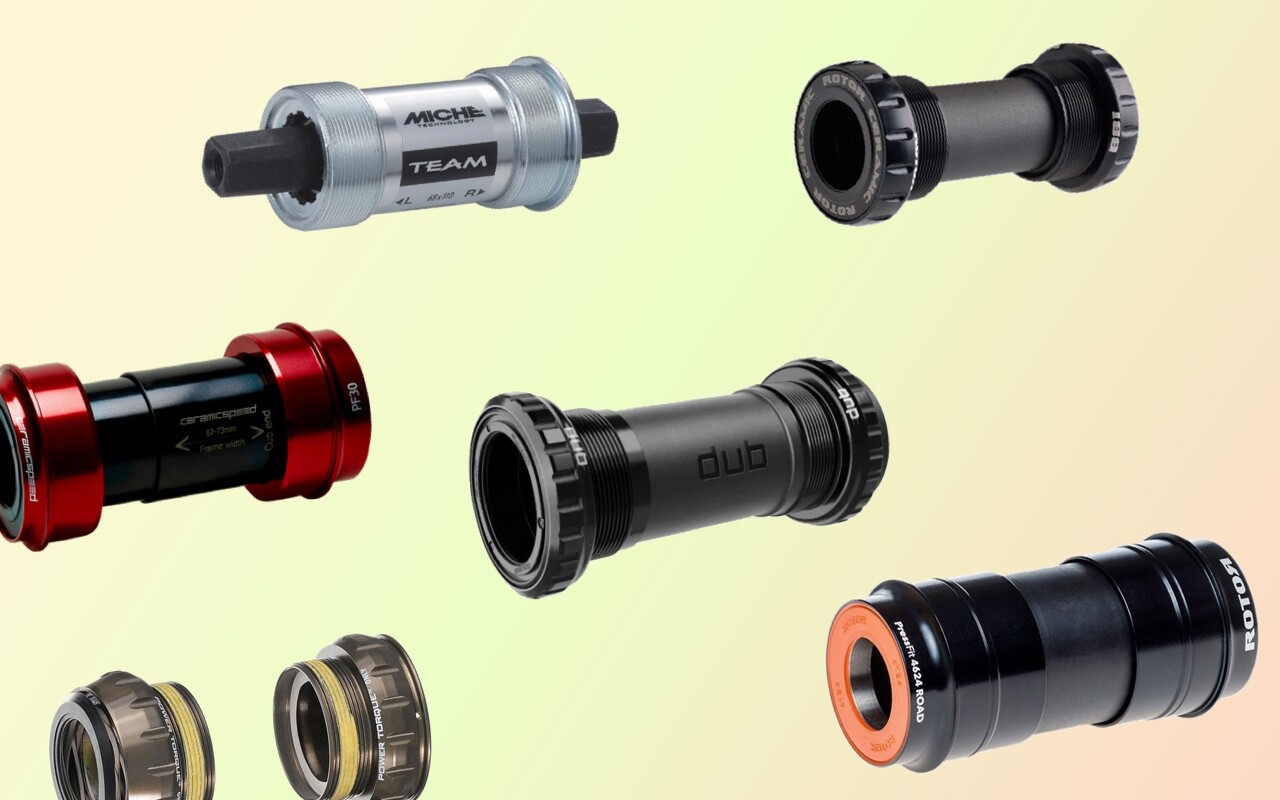

Каретка велосипеда: стандарты, установка и все что нужно знать

На страницах нашего издания мы говорили уже обо всех элементах велосипеда, наверное. Но это не точно. О чем информации не было, так это о каретках и их разнообразии. Что ж, пора закрыть и этот гештальт.

Каретка является довольно простым узлом велосипеда и очень незаметным. Жизнь прекрасна, пока дела именно так и обстоят. А вот когда начинаются пощелкивания, хрусты и прочие прелести, тогда начинаются и приключения по подбору достойной альтернативы. Чтобы у вас было представление о том “что к чему” мы собрали исчерпывающую информацию и охотно делимся ею с вами.

PressFit или резьбовая каретка?

По способу закрепления в кареточном узле рамы, все стандарты можно разделить на два вида.

Резьбовая

Наиболее часто употребляемым стандартом кареточных узлов на сегодняшний день является Английский или BSA. По сути, это одно и тоже, для шоссейных велосипедов ширина кареточного узла составляет 68 мм, а для МТБ велосипедов 73 мм, при этом они имеют одинаковый внутренний диаметр 34,8 мм. Некоторые изощренные велосипедные производители используют итальянский стандарт ITA, хотя встречается он довольно редко. Владельцы рам с итальянской кареткой зачастую оказываются не в самых выгодных условиях, так как необходимые детали не так уж и просто найти.

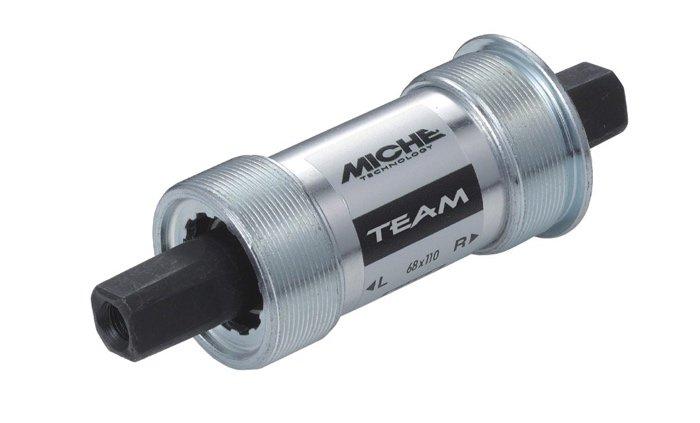

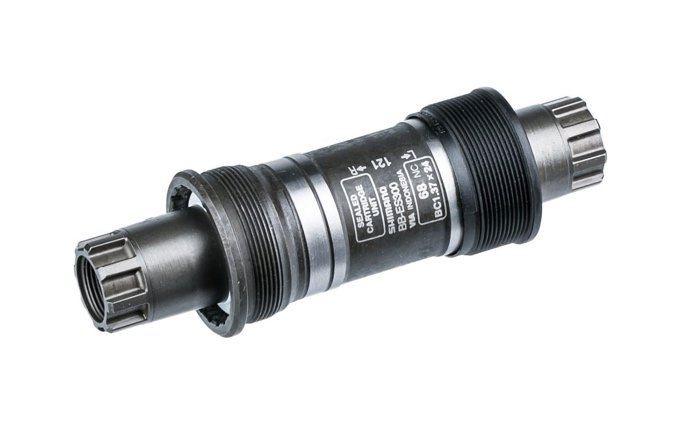

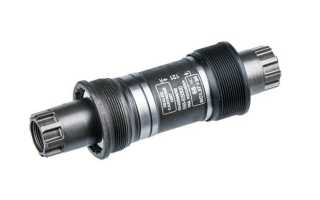

Квадрат, Octalink, ISIS

На заре становления велосипедной индустрии применялись каретки, чьи валы подразумевали использование клиньев для фиксации шатунов. Однако вскоре система была заменена квадратной конусной осью диаметром 17 мм, она широко применяется и в наши дни на велосипедах начального уровня. На современных велосипедах среднего и высокого уровня данное решение не применяется совсем. Дело в том, что такая каретка обладает очень большим весом (около 300-400 граммов), так как строится вокруг полнотелой стальной оси (хромолевой) и довольно массивных подшипников.

Перечисленные стандарты кареток объединены тем, что шатуны не имеют встроенных осей и каждый шатун отдельно закрепляется на оси каретки.

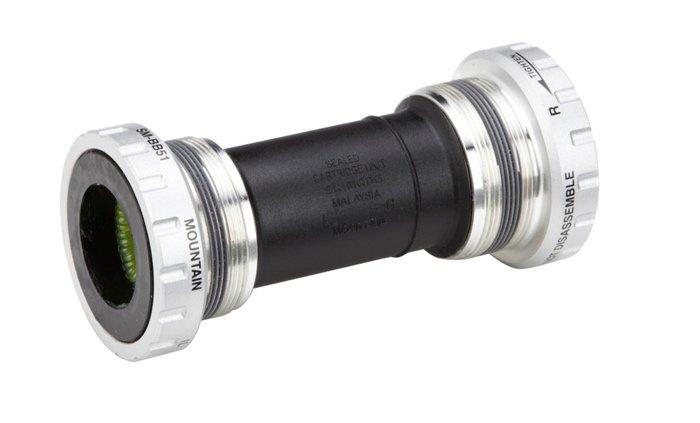

Hollowtech II

Популярность стандарта Hollowtech 2 продолжает расти с 2003 года до сих пор. Решение оказалось очень интересным, простым и эффективным. Некоторые производители, перешедшие на PressFit возвращаются к японскому стандарту кареток, так как он оказывается намного практичнее в долгосрочной перспективе.

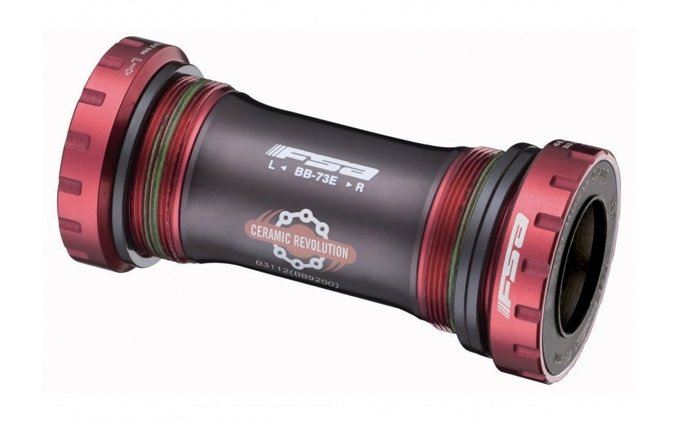

MegaExo, X-Type и GXP

Шатуны в таких системах закрепляются очень просто. Правый шатун с осью просто вставляется в каретку, а левый шатун надевается на ось и поджимается с помощью специального пластикового или алюминиевого болта вплотную к чашке создавая преднапряжение на подшипниках, чтобы исключить люфты и смещения в процессе педалирования.

Campagnolo Ultra-Torque и Power Torque

Да, тут почти все то же самое. Ось у итальянцев 25 мм диаметром, а вот каждый шатун имеет полуось, они между собой соединяются внутри каретки. Такая конструкция вышла в 2006 году под названием Ultra-Torque, а позднее в 2011 году была представлена конструкция с цельной осью под названием Power Torque. Такой вот ответ Shimano.

PressFit

В PressFit прекрасно все, кроме того, что каретку вставить в раму можно практически голыми руками. С карбоном ситуация такая же. Личный опыт запрессовки подшипников в такие каретки и самих кареток в рамы показывает, что усилие, развиваемое прессом можно легко повторить голыми руками. То есть, посадка происходит без особых усилий, что намекает сразу на возникновение люфтов в дальнейшем. Поверьте, люфты себя долго ждать не заставляют и сигналят о себе противными щелчками.

Cannondale BB30

Стандарт BB30 появился в 2000 году и позволил увеличить диаметр оси шатунов до 30 мм при посадочном диаметре кареточного узла в 42 мм. Следующая итерация каретки имела индекс BB30A, здесь левая чашка каретки имела на 5 мм больше ширины, что, опять-таки, давало больше жесткости конструкции. К тому же, такой ход позволял сделать расстояние от шатунов до центра симметрии велосипеда одинаковым. Отличительной особенностью таких систем была необходимость точной обработки алюминиевых вставок для карбоновых рам.

В 2015 году был представлен стандарт PF30A, он предусматривал размещение подшипников в пластиковых корпусах, которые, в свою очередь, запрессовывались сразу в кареточный узел углеродной рамы без алюминиевых проставок.

PF30

А этот стандарт является ответом компании SRAM на поголовное увлечение PressFit каретками в 2009 году. Он повторяет полностью концепцию BB30, но в более щадящем режиме для производителя. Здесь тоже не требуются алюминиевые вставки с высокой точностью обработки, подшипники располагаются в пластиковых чашках, размещаемых непосредственно в карбоновой раме.

Shimano BB86

Trek BB90 и BB95

Здесь все то же, что и у конкурентов, только цифры другие. Для шоссеров ширина каретки составляет 90,5 мм, а для МТБ-шников 95,5 мм с диаметром корпуса 37 мм. Конструкция от компании Trek на сегодняшний день считается самой неудачной. Надо думать, что проблема кроется в чрезмерно малом диаметре посадки. Наверное, поэтому компания и перешла на стандарт Т47 на своем Domane 2020 модельного года.

BB386 EVO

Решение, предложенное компанией FSA в 2011 году, позволило несколько снизить накал страстей вокруг PressFit кареток. Ширина каретки составляет 85,5 мм, что делает возможным ее совмещение с резьбовыми чашками 68-ми миллиметровой каретки.

Pre 82.5

Немного улучшить ситуацию удалось компании Colnago в 2015 году, они пришли к использованию вкручиваемых посадочных мест под PressFit каретки. Решение обеспечило сохранность рамы и отсутствие рисков ее износа и повреждения при замене каретки. Такая система совместима с каретками BB86 и BB386EVO.

T47

Cervelo BBRight

Cervelo разработала BBRight для своих шоссейных велосипедов, где ширина кареточного узла составляет 79 мм, а посадочный диаметр 42 мм, подшипники запрессовываются непосредственно в раму. Совместимо с шатунами для BB30.

Specialized OSBB

SRAM DUB

Еще одна американская компания борется за место под солнцем. SRAM стала родоначальником стандарта DUB в 2018 году, ось шатунов для такой каретки составляет диаметр 28,99 мм. В компании говорят, что такие шатуны легче. Что ж, даже спорить бесполезно, все так, да только прочности и торсионной жесткости у такой оси намного меньше.

Установка каретки в раму

Стоит ли говорить, что монтаж резьбовых и прессуемых кареток сильно разнится?

1. Демонтаж старой каретки.

2. Чистим кареточный узел от старой смазки, песка и прочих прелестей.

3. Хорошо вычищаем и протираем саму резьбу, в ней не должно оставаться посторонних предметов. Место контакта чашки с рамой очищаем от краски и других загрязнений.

4. Наносим смазку на внутреннюю часть кареточного узла, если рама алюминиевая или стальная, наносим смазку на резьбу кареточного узла и можно даже на резьбу самой каретки. Нанести смазку можно и на саму каретку, что сохранит ее целостность в случае залития водой.

5. Закручиваем в раму сперва правую чашку с максимальным усилием (некоторые производители рекомендуют пользоваться динамометрическим ключом и давать не более 40 Ньютон).

6. Закручиваем левую чашку и наблюдаем за поведением каретки. Если каретка стандарта Hollowtech 2 или похожая, то тянуть можно от души, металл все стерпит. Если каретка под квадрат или Octalink, то с усердием надо быть очень аккуратным. Как правило, левая чашка закручивается с небольшим усилием, но достаточным, чтобы поджать внутри левый подшипник. Избыточное усилие закручивания такой каретки приводит к ее преждевременному износу, так как подшипники будут перегружены избыточным боковым давлением. Некоторые производители даже делают левые чашки кареток из пластика, чтобы предупредить чрезмерное усилие затягивания.

Инструмент для снятия и установки резьбовых кареток под разные стандарты

Что уж тут говорить. некоторые делают всю каретку из пластика под квадрат. для детских велосипедов. Для того, чтобы понять, что чашка закручена достаточно сильно, надо покрутить ось, если она вращается с небольшим затруднением, то стоит левую чашку немного отпустить. Отпускать надо до тех пор, пока ось не начнет крутиться свободно. Если этого добиться не удается, то надо поджать левую чашку так, чтобы она не имела шансов на раскручивание, пусть даже и будет затруднять вращение каретки.

Принцип тот же, посадки чистятся от мусора, убирается лишний лак и краска, если есть необходимость убрать противный хруст и скрип, то можно рискнуть смазать место посадки. Ошибкой это не будет, но и посадка такой каретки будет немного прослаблена, зато скрипеть перестанет. Забивать кареточный узел молотком в раму не рекомендуется. Молоток дурной, может и на раму наскочить, что очень обидно, если она карбоновая. К тому, же посадка молотком сопровождается часто перекосом чашки в посадке, что может раздавить чашку или прибавит трещин на раме. Последнее маловероятно, конечно, но если каретка алюминиевая, то лучше не играться. К тому же, стоит понимать, что упираться эксцентриком или альтернативным прессом во внутреннюю обойму подшипника нельзя, он мгновенно выходит из строя, очень нежный, начнет хрустеть еще до того, как каретка будет установлена. Так что, упираемся в тело самой каретки и только так.

Демонтаж

С резьбовой всё ясно, тут необходим специальный съемник и память о том, что и левая и правая чашки откручиваются в одну и ту же сторону, в сторону переднего колеса.

Выпрессовывать PressFit каретку довольно просто. Потребуется разрезанная на две-три или четыре части труба с одного торца. Лепестки разгибаются так, чтобы в раме они упирались в стенки кареточного узла и уверенно упирались в край каретки. Далее один легкий удар молотком и всё, каретка снята.

Инструмент для выпрессовки каретки от Park Tool

Но лучше всего не морочте себе голову и просто зайдите в местную веломастерскую, там за эту операцию много денег не берут. от 2 до 10 баксов. Всё зависит от степени запущенности вашего велосипеда.

Увлеченный велосипедист с 2014-го года. Терпеть не мог, когда велосипед в ходу издавал посторонние звуки, что заставляло его многократно все перебирать, перемазывать и обновлять. Любит вникать в тонкости, посему многочисленные переборки своего велосипеда вылились в дальнейшем в работу веломехаником. Прошёл тернистый путь от Shimano Acera на Comance Tomahawk через SLX до XTR на Specialized S Works, а потом просто пересел на бюджетный шоссейник на оборудовании Campagnolo Xenon 10. За плечами веломарафон (МТБ) Куяльник 2019-года, где на маршруте Light занял 5-е место. В настоящее время остается активным пользователем велосипеда и продолжает углублять свои знания в этой сфере.

Тема: Зачем сделана правая и левая резьба в шатунах? 😉

Зачем сделана правая и левая резьба в шатунах? 😉

Сообщение от Molodoy

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей

Сообщение от Wayf@rer

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей

Сообщение от igore

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей

Сообщение от babangida

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей

Сообщение от Wayf@rer

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей

Я думал все знают, только объяснить красиво не смогут

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей

Сообщение от Wayf@rer

Я думал все знают, только объяснить красиво не смогут

Внутреннее кольцо вращается против часовой, внешнее кольцо при этом будет вращаться по часовой

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей

Не, не катит. Это ложное объяснение!

По вашему, если взять колесо велосипеда за ось и начать плавно вращать эту ось по часовой стрелке, то колесо будет вращаться против? Не-а.

Каретка

При езде каретка велосипеда испытывает большие нагрузки, и плюс само ее расположение находится в зоне, подверженной сильному загрязнению. Поэтому ей также необходим уход, обслуживание, и регулировка (для разборной каретки). Сейчас мы рассмотрим обслуживание и ремонт каретки велосипеда разборного типа. Мы рекомендуем делать это раз в год. Но если вдруг, при вращении педалей, вы стали ощущать неравномерность, заедания, или хруст, то обслуживание откладывать не стоит. Последовательность разборки каретки такая.

• Снимаем шатуны.
• Начинаем разбирать каретку с левой стороны. Откручиваем большую контровочную гайкуГайка имеет правую резьбу. Чтобы ее открутить понадобится специальный ключ, или же универсальный «семейный».

• Теперь можно выкручивать левую чашку, будьте внимательны, могут высыпаться шарики.В зависимости от чашки, для ее выкручивания могут потребоваться разные ключи. Обычный рожковый или разводной, для чашки как на фотографии выше. Если чашка со специальными шлицами, то необходим вот такой ключ:

Также на чашках могут быть и какие-то другие шлицы, поэтому будьте внимательны при покупке ключа для них.

• После того как вы выкрутили чашку, выньте все шарики и ось.
• Далее выкручивайте чашку с правой стороны.

ВНИМАНИЕ! С правой стороны каретка имеет левую резьбу. То есть, правую чашку крутим по часовой стрелке. Возможно, что также как и с левой стороны, сначала необходимо будет открутить гайку. Но это редкость, чаще всего правая чашка без нее.

• Вынимаем шарики, не потеряйте их, и старайтесь не смешивать с шариками из левой стороны.

Все, каретка велосипеда разобрана. Протрите раму внутри каретки от возможной грязи, пыли, и прочего мусора, который мог попасть через подседельную трубу. Особенно тщательно прочистите резьбу.

Вытрете все детали каретки от старой смазки и грязи, и затем промойте в керосине или уайт-спирите. Если в конструкции вашей каретки нет пластика, то можно использовать бензин.

Протерев детали насухо чистой тряпкой, можно приступать к сборке. Но перед этим осмотрите их на наличие повреждение – раковин, сколов, трещин. Такие детали необходимо заменить.

velo36.ru

Подойдёт ли Shimano BB-UN54, italian, 70/122.5? Или подобная “Shimano BB-XXXX, italian, 70/XXX”?

P.S.: В веломастерскую отсылать не нужно, так как ближайшая веломастерская находится на расстоянии 90 км. В веломагазин за новым велосипедом тоже. Спасибо.

Я на очень точно написал марку велосипеда. На нём уже нет никаких маркировок, но по раме это ли либо Десна, либо какой-нибудь Уралец. Что-то односкоростное с такой геометрией рамы. В многоскоростной переделывать не буду.
