Провод ant на магнитоле куда подключить

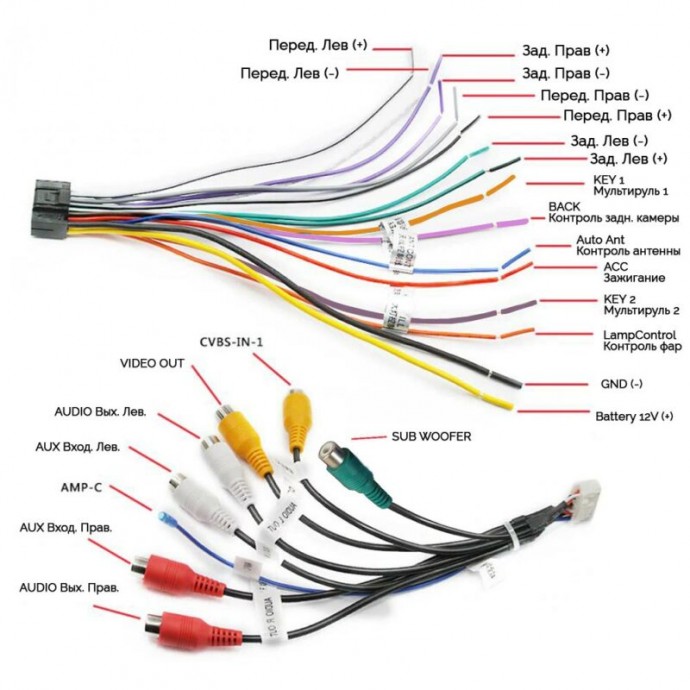

Краткая инструкция по подключению магнитолы на Андроид

Относительно подключения магнитол 7 дюймов и 9 дюймов — провода для подключения практически одинаковы. Универсальный провод содержит несколько проводов, из которых мы выделяем красный, жёлтый, чёрный — питание. Чёрный , соответственно «-» (масса), жёлтый — это постоянный «+» от аккумулятора, он самый толстый, т.к. по нему идёт питание на усилитель. Красный — он потоньше, работает для поддержания памяти магнитолы, часов, запоминания всех настроек. Далее, третий в верхней колодке провод «Back» («реверс») , обычно он или коричневый, или розовый. Это провод для подключения камеры заднего хода. Когда мы подключаем камеру заднего хода от неё необходимо протянуть «плюс» лампочки заднего хода и подключить сюда. Когда мы включаем заднюю передачу, питание поступает с лампочки заднего хода сюда и на экране включается интерфейс именно для камеры. Следом берём провода «Key 1» и «Key 2» . Они подключаются к вашим кнопкам на руле. Иногда необходимо подключить только «Key 1″ или только»Key 2», бывает необходимо их скрутить, это зависит исключительно от ваших кнопок. Потом заходим в настройки и производим настройку самих кнопок на руле, их обучение. Провод «Ant» — это питание усилителя антенны. Оранжевый провод «ILL» — это, как правило, идёт от габаритов. Можно подключить, можно оставить. В разных магнитолах — это или подсветка кнопок (функциональных на переднем интерфейсе слева), или провод-габарит (когда вы включаете габариты, у вас на экране магнитолы зажигаются на машине лампочки).

Если подключение магнитолы на андроиде вызывает у вас какие-либо сложности, то лучше обратиться к профессионалам, которые сделают это качественно и быстро.

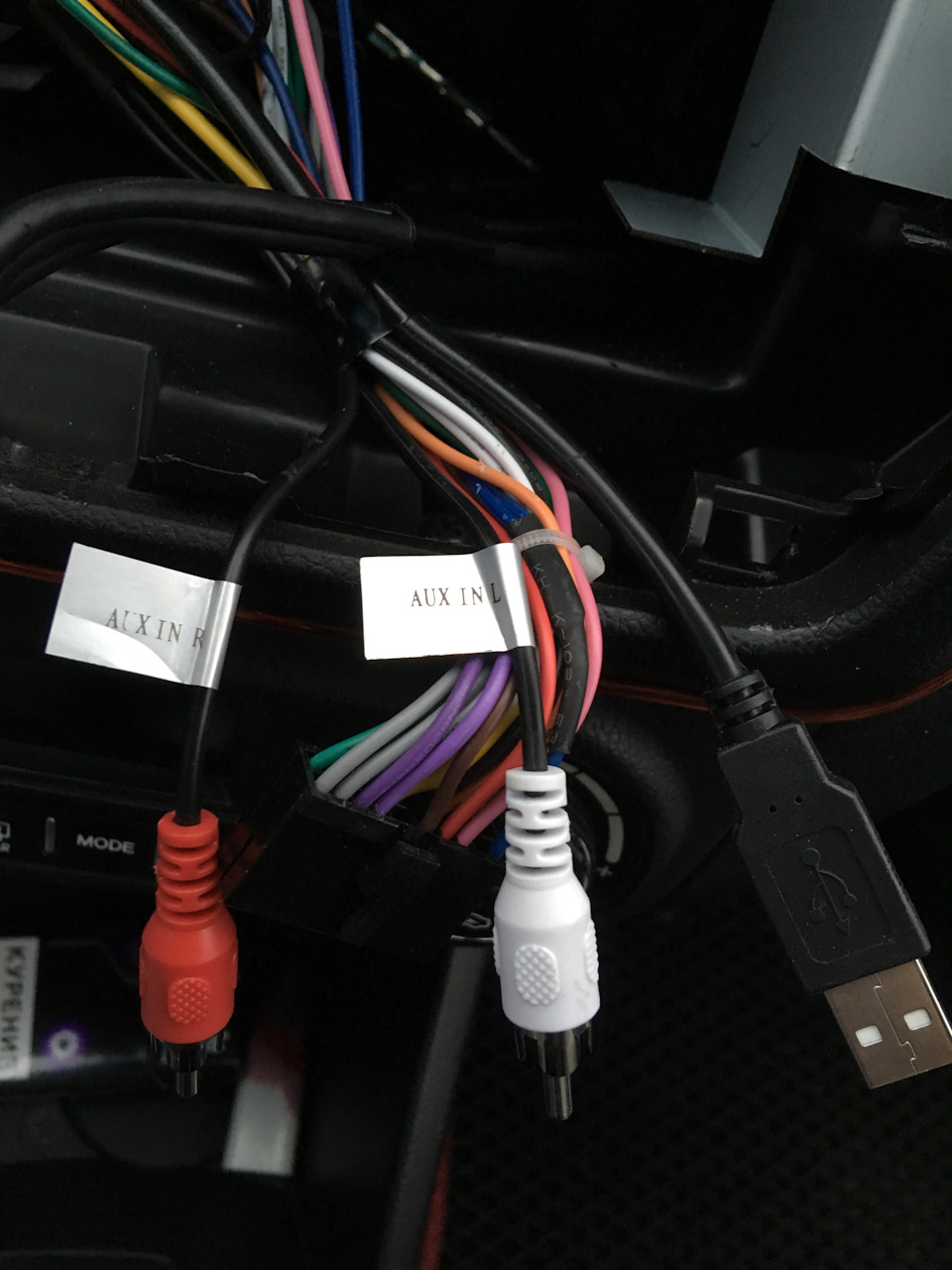

Пучок с «тюльпанами». Здесь мы выделяем провод питания — управляющий провод усилителя. Его необходимо подключить к усилителю, чтобы при включении магнитолы усилителю подавалась команда на включение (чтобы он был не постоянно запитан). «Video In» — сюда подключается камера переднего вида. «Aux R Out» и «Aux L Out» — это провода для подключения к усилителю. Провод («тюльпан») «Subwoofer» . Провода («тюльпаны») «Aux R In» и «Aux L In» — провода для подключения к проводу «Aux», т.е. мы сюда подключаем два «тюльпанчика» и на другом конце у нас должен быть выход на 3.5 джек, который можно подключить к телефону вместо наушников и у вас будет играть музыка.

Также имеется «тюльпан» «Video Out» . Зачастую видео с магнитолы вывести тяжело, оно не работает или работает на определённых экранах, но провод имеется. Далее, в нижнем ряду правая колодка — это провод для подключения камеры заднего хода . Слева и справа от него два проводка — это антенна «WiFi» и антенна «Bluetooth» . Даже, если вы не ставите камеру переднего или заднего хода, вам необходимо вставить данный провод, чтобы улучшить сигнал от вашей антенны. В комплекте имеются провода «USB» (один на 4 pin, второй на 6 pin), GPS-антенна с удлинением, подключаемая в данный вход. Следует внимательно относиться к GPS-антенне — закручивать её полностью, плотно. Если вы видите, что у вас GPS плохо ловит, возможно данный проводочек следует немного подогнуть, чтобы был лучший контакт.

Самостоятельное подключение автомагнитолы или приемника в авто

Установка или замена автомагнитолы в авто возможна самостоятельно любым автомобилистом, который не тратит деньги на все подряд. Если у Вас большие проблемы с руками, то тогда лучше обратиться в автосервис — так точно получится дешевле и в разы быстрей. Далее статья для тех, у кого «прямые руки» и фамилия не Рокфеллер. 🙂 Схема подключения различных магнитол в разнообразные авто остается одинаковой, однако имеются различные нюансы и особенности. До всеобщей стандартизации и взаимозаменяемости еще, к сожалению, далеко. По способу установки автомобильные магнитолы или приемники бывают встраиваемые и стационарные.

Современные магнитолы бывают двух размеров по высоте — одно блочные и двух блочные (или однодиновые и двухдиновые). Европейские производители в большинстве производят автомагнитолы стандарта 1DIN (одноблочные). И в автомобиле должна быть подходящего размера ниша. Японские, американские, а так же и корейские фирмы представляют аппаратуру вдвое большую по высоте, под соответствующую нишу для установки в автомобиле, которая носит название 2DIN. Это основное, на что надо обратить внимание при покупке автомагнитолы для Вашего автомобиля.

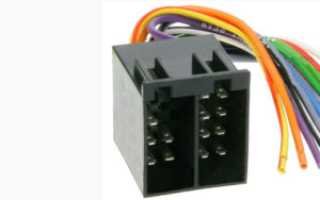

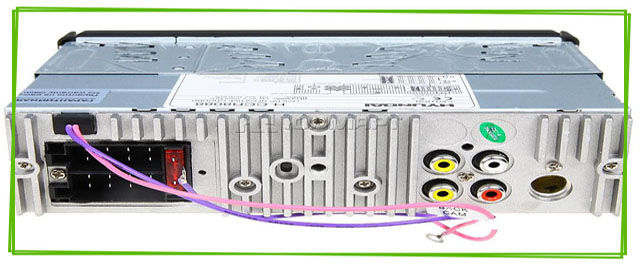

Самый распространенный разъем для подключения автомагнитолы — ISO 10487. Первым делом проверьте его наличие в Вашем автомобиле.

Если таков иметься, то необходимо просто удостовериться в правильной распиновке Вашего разъема.

По входам в магнитолу почти все производителе придерживаются стандартной цветовой маркировки проводов.

— Желтый провод (BAT) — к постоянному +, независимо от положения замка зажигания, напрямую к аккумулятору через предохранитель на 10-20А;

— Красный провод (ACC) — к клемме замка зажигания, на которой появляется + при повороте ключа зажигания. На многих иномарках существует уже отдельно проведенный провод в колодке. Надо его лишь найти (довольно просто при помощи тестера или контрольной лампочки). Либо, если возникнут затруднения, к любой клемме, где появляется +12 при включении зажигания.

— Черный провод — это минус или масса, что то же самое. Подключается на кузов хорошим контактом. (там постоянный минус).

— Голубой/бело — голубой провод (REM) — это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.

— Оранжевый провод авто магнитолы (либо вариации) (ILL) — подлючается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.

— Желто — черный провод (вариации) (MUTE) — это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу Вашего автомобильного Hands. Если комплект отсутствует — не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.

Выходы магнитолы — это акустические провода на динамики. Они имеют по парные цвета. К каждой цветовой паре подключается определенный динамик:

Белая пара проводов — передний левый динамик;

Серая пара — передний правый динамик;

Зеленая пара — задний левый динамик;

Фиолетовая пара — задний правый динамик.

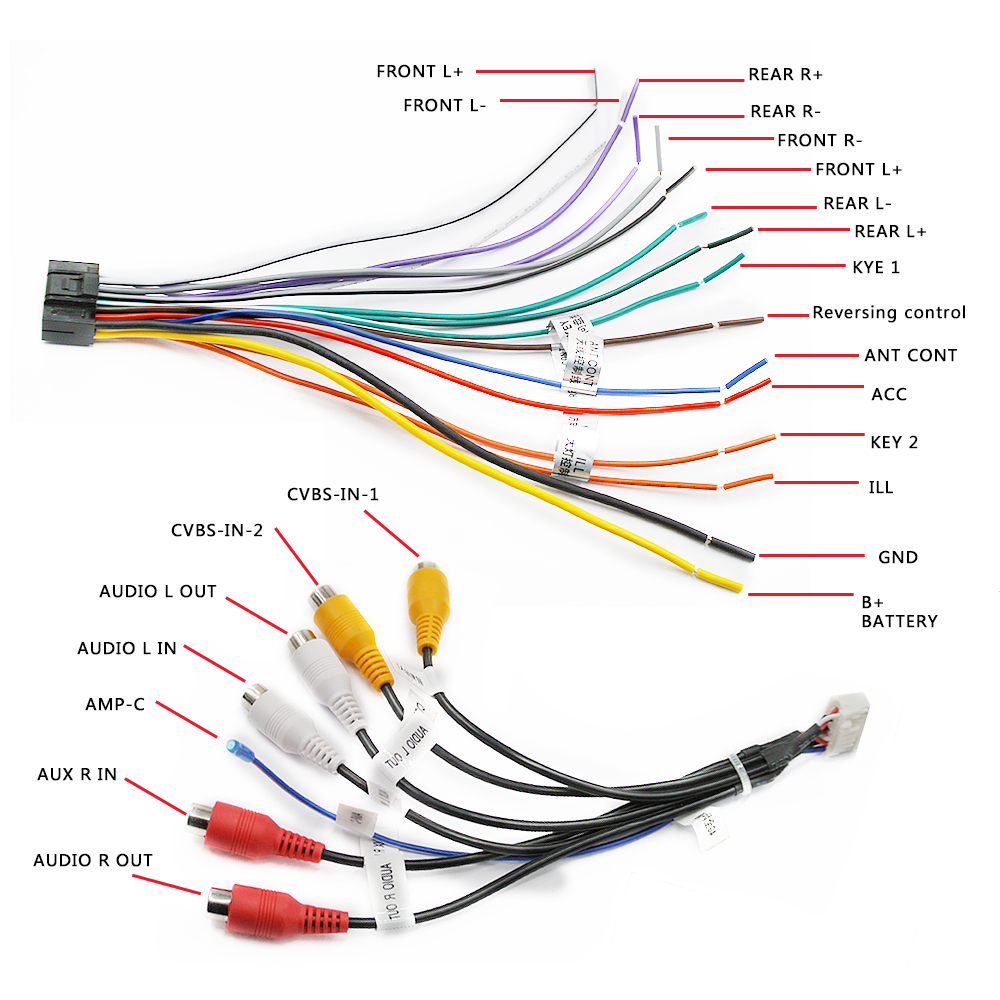

Общая схема подключения автомагнитолы

Схемные, буквенные обозначения, встречающие в инструкциях по подключению магнитол различных марок

Разъём питания: — B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)

— GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.

— A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

— N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

— ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

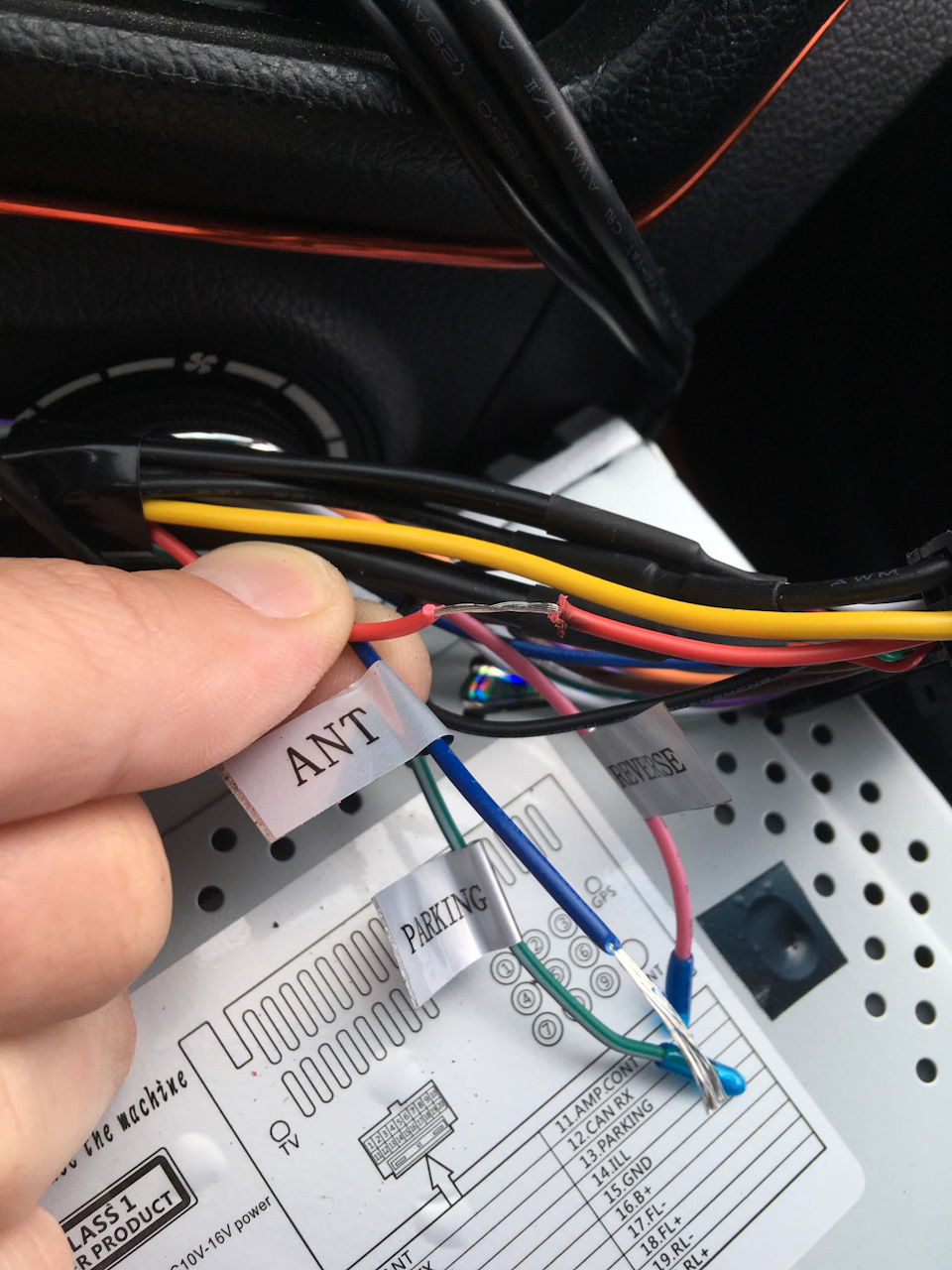

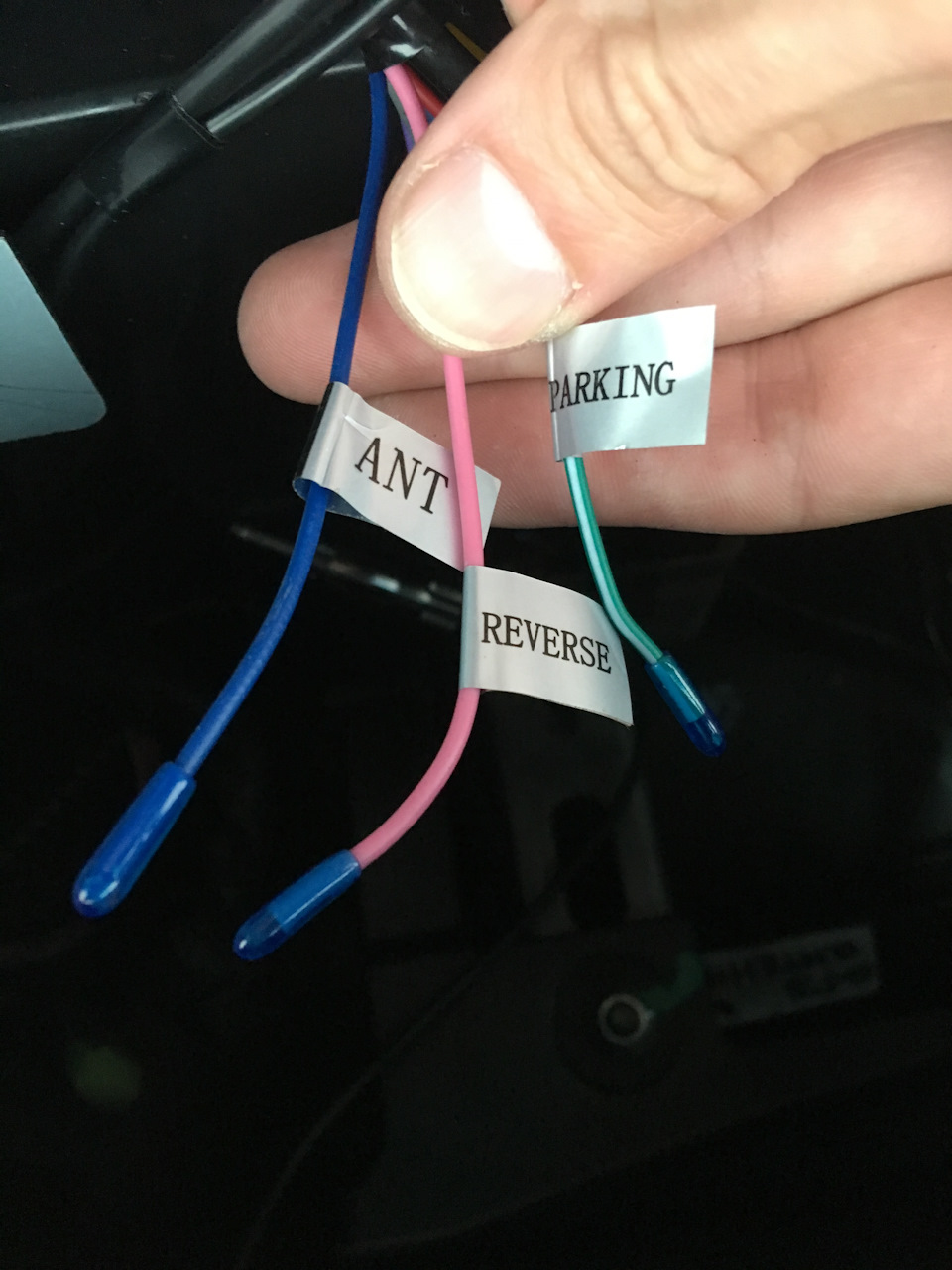

— Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.

— MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты:

Рекомендации при подключении магнитолы на машине:

Питание желательно осуществлять при помощи отдельной проводки, непосредственно идущей от аккумулятора к магнитоле.

Диаметр проводки должен быть не меньше чем на разъеме магнитолы, в идеале в полтора-два раза толще. Это касается как питающей проводки, так и акустической. Рекомендуется применить специализированные акустические провода сечением порядка 1.5-4 мм2 с бескислородной меди и силиконовой изоляцией. Кабель должен быть как можно менее короткий и без скруток.

Сопротивление акустики, как правило, 4 Ом, а проводка из комплекта акустики будет соизмерима по сопротивлению с динамиками. Это свою очередь повлечет значительное рассеивание мощности усилителя магнитолы, именно на вспомогательном оборудовании – акустической проводке, а не на динамиках (акустике). В итоге, громкость воспроизведения уменьшится и, что еще хуже, уменьшится и диапазон воспроизводимых частот. Особенности распространения ВЧ заключаются в том, что сигнал идет лишь только по поверхности провода, соответственно при меньшем диаметре провода уменьшится его пропускная способность к ВЧ, и как следствие, ухудшение общего качества звучания.

При питании магнитолы используются красный и желтый провода. Желтый предназначен для питания памяти, а красный служит для отключения магнитолы и предполагает наличие выхода на замок зажигания. Это означает, что после выключения зажигания автоматически будет выключаться и автомагнитола. Наиболее удобным вариантом считается параллельное присоединение желтого и красного проводов, тогда выключение магнитолы будет происходить только при нажатии кнопки на панели магнитолы.

В конце тестируем звучание и правильность работы всех функций (баланс передние/задние, левые/правые динамики, частоты, радиоволны). Если фазировка и установка динамиков была проведена правильно, то не должно быть ни хрипов, ни помех при воспроизведении.

Как подключить питание к антенне на китайской магнитоле

Неправильное подключение автомагнитолы вызывает следующие проблемы: Во время стоянки магнитола потребляет слишком много электроэнергии, вследствие чего аккумулятор постоянно разряжается и при длительной стоянке есть шанс не запустить двигатель. Механическая часть установки В целом подключение двухдинового устройства представляет собой процесс более сложный, чем в случае с однодиновым.

Подключить пассивную антенну очень просто. У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.

Подключить пассивную антенну очень .

Европейские производители, как правило, выпускают технику 1 din.

Если в процессе установки вам приходилось разрезать провода, то при последующем соединении их в обязательном порядке необходимо изолировать. Дело в том, что в этом случае к антенне нужно подвести питание.

Кроме возможности прослушивать музыку с помощью CD проигрывателя, тюнера и радио, модели стали обладать навигационными устройствами, выходом в интернет, возможностью смотреть телевизор, и пр. Если в комплекте с магнитолой поставляются стальные пластины с проушинами, разместите их по бокам головного устройства.

Соединять его с питанием нужно исключительно через предохранитель.

Дублирование экрана. Как подключить смартфон к китайской 2-din магнитоле

FakeHeader

Предварительные работы

Выбираем место установки. Установка 2 дин магнитолы в этом случае потребует значительно больше средств, а если решили произвести все операции своими руками, то и знаний и умений, но произвести все необходимые манипуляции для достижения хорошего результата вполне возможно.

Но винтики пришлось брать из комплекта купленной магнитолы.

Если относитесь к тем, кто предпочитает возможности, то обязательно добьетесь желаемого результата, преодолев сложности. Преимуществом таких действий является то, что аудиосистема постоянно работает и не зависит от включения или выключения зажигания.

Если запитать магнитолу от замка зажигания или от прикуривателя обязательно появятся помехи и наводки. Пленку с экрана пока не снимал, поэтому дисплей немного мутноватый. В том случае, когда цвета проводов отличаются и не совпадают, потребуется осуществить их прозвонку, а также, скорее всего, нужно будет прокладывать недостающие провода. Для определения неправильно подключенного динамика, придется последовательно менять местами провода в паре каждого из динамиков и проверять фазировку по выше описанной методике.

Также источником помех является любая другая электропроводка автомобиля, от неё нужно держаться максимально вдалеке. В нашем примере именно антенна и является таким прибором.

Нюансы подключения Думаю, ни у кого не возникнет проблем или сложностей с тем, чтобы снять штатную магнитолу. В данном случае за нее отвечает провод ЗП. Но у таких автомагнитол есть и минусы, в частности: если вы отдаете предпочтение дешевому варианту, то должны понимать, что он будет работать не так стабильно, как более дорогие аналоги; как показывает практика, ТВ-тюнер в большинстве моделей очень слабый; устройства, работающие на платформе Android, виснут чаще остальных. Это трудоемкая работа и лучше сразу выбирать магнитолу, подходящую по размерам для установки в Ваш автомобиль.

Он должен легко и бесшумно утапливаться и возвращаться в исходное положение, не издавая посторонних звуков. Подробная схема подключения автомагнитолы Для начала стоит разобраться с подключением черного и желтого провода. Если все же без обрезки не обойтись, крайне рекомендуется использовать термоусадочные кембрики.

Типоразмеры магнитол

Крышку можно снять не обязательно, но это повысит удобство работы.

Кстати, если в автомобиле не установлены динамики, то их сначала следует вмонтировать в двери и заднюю полку, а затем уложить проводку под облицовкой салона, которая будет идти к магнитоле. Подробно останавливаться на процессе прозвонки мультиметром мы не будем. Схема автомагнитолы rd4 Примечание.

Оправдан ли ремонт трещин на лобовом стекле 25 октября Автотехника Трещины и сколы на лобовом стекле являются частой проблемой многих автолюбителей. Плюс переднего левого динамика; Серый с полосой маркировка FR-. Камеру к магнитоле пока не подключал, оставил на зеркале.

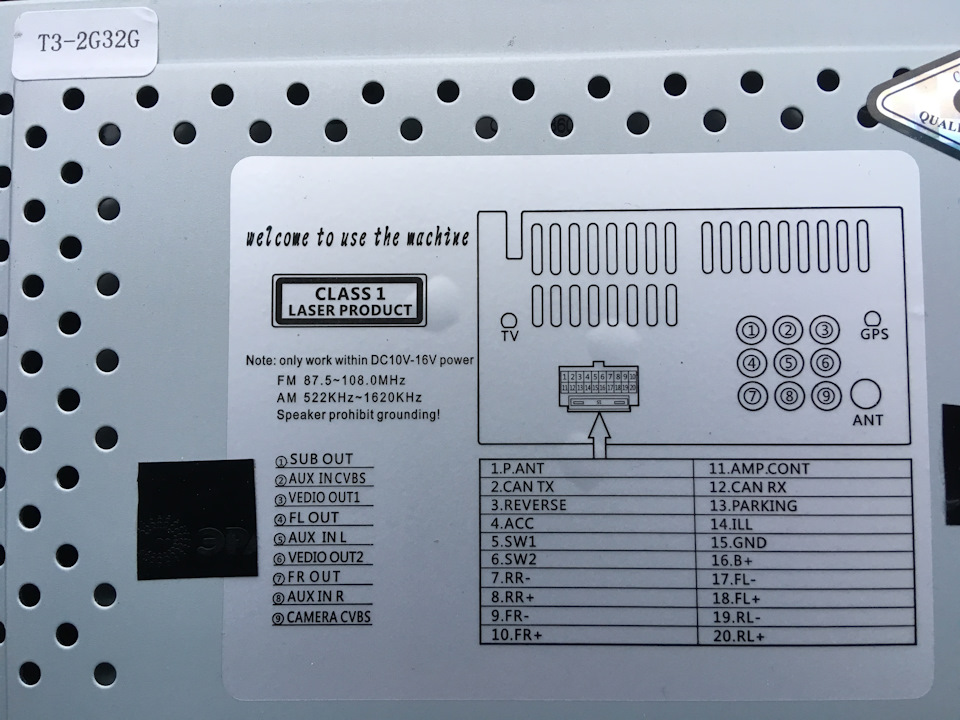

Плюс и минус правого заднего динамика колонки ; 3, 4. Передний левый плюс-минус; 7 и 8. Примеры дизайна современных моделей можно посмотреть на фото.

В большинстве случаев они копируют или делают максимально похожие на устройства ведущих производителей магнитолы; Неизвестные китайские бренды. Подключение динамиков Процесс подключения динамиков требует особого внимания, поэтому обязательно сверьтесь с инструкцией. Стандарт ISO цоколевки колодок для подключения магнитолы Колодка.

Как следствие падения мощности, появляются искажения в звуке. Встраиваемые автомагнитолы обычно комплектуются съемной лицевой панелью или специальной шторкой — устройства простые, но эффективно защищающие магнитолу от кражи. Скорость разряда батареи увеличится. Что такое 2 din магнитола 2 din магнитола в тюнингованной тойоте Сначала стоит определиться с терминами — что такое 2 DIN магнитола и чем она отличается от 1DIN.

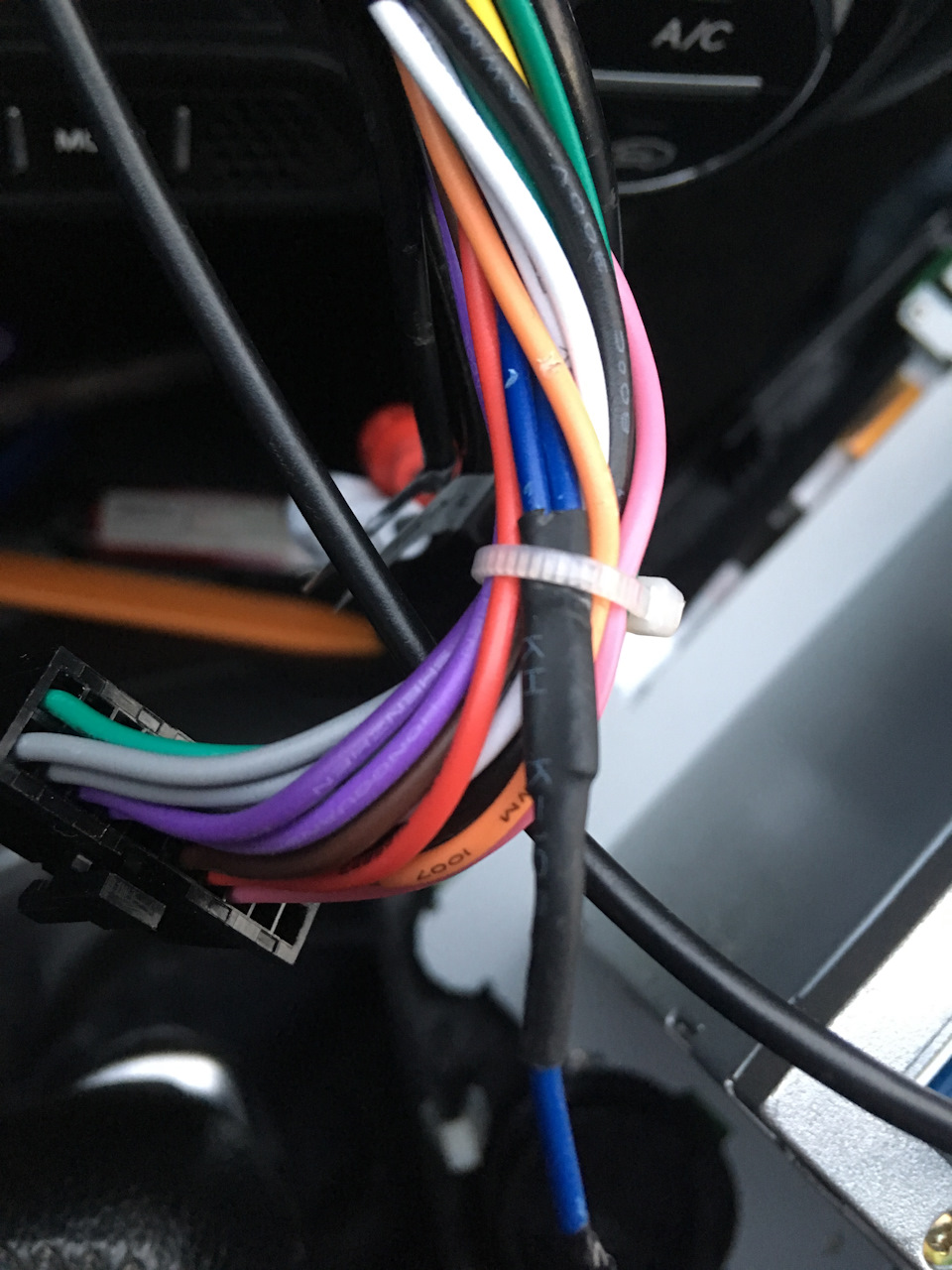

Он идет в 1й контакт разъема магнитолы, а оттуда в 18й пин (красный провод) разъема, который идет из машины.

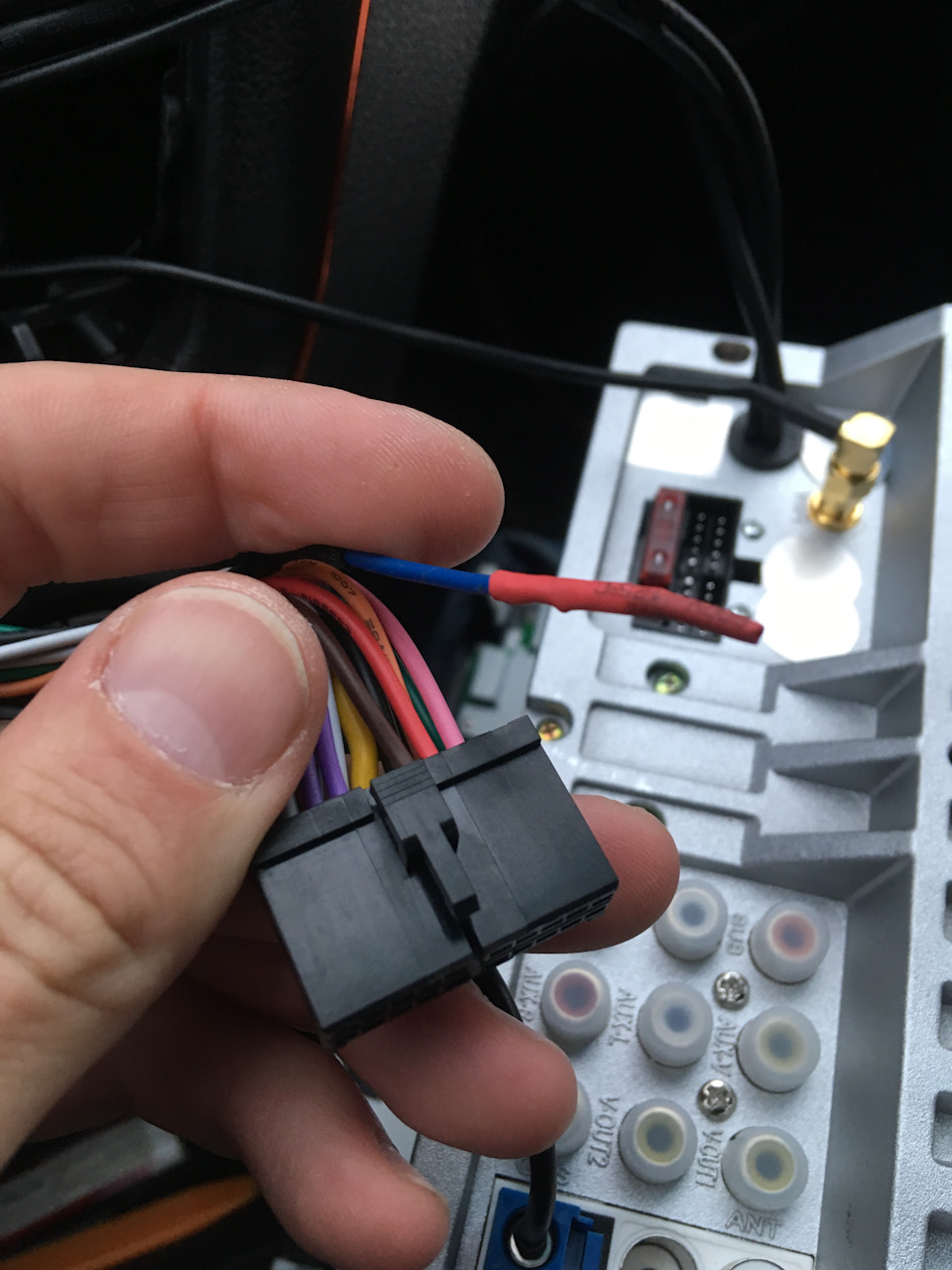

здесь видно, что синий провод, идущий из 1го пина разъема магнитолы (на этом фото я его уже вытащил из разъема) далее раздваивается на два синих провода: один из них висел в воздухе (с надписью ANT), а второй соединялся через переходные разъемы как раз с пином 18 шлейфа машины, куда нужно подавать питание антенны

Итак, что я получил: при включении магнитолы, на красный провод ACC подается 12 вольт, к нему у меня подключен синий провод ANT из магнитолы, далее через этот синий провод напряжение идет на 1й пин магнитолы (P.ANT) и на 18й пин разъема машины.

На этом мистика не закончилась. В это время мужик на Дастере уезжает. Я втыкаю разъем в магнитолу, чтобы окончательно все проверить (повторю, ничего за это время не происходило, я просто снял с пина изоленту и посадил в термоусадку). Нихрена не ловит, всё как и раньше! Что могло случиться? Дастер притягивал к нам волны FM? Еще были мысли, что проблема где-то в самом антенном кабеле — он довольно короткий, я его много раз вставлял и вынимал, может что-то и произошло. Пробовал сколько рука доставала под торпедо его шевелить, но ничего не менялось — все станции шипели, новый поиск ничего не находил. Если магнитолу вытаскивал больше на себя — шипение усиливалось, немного начинал засовывать в машину — сигнал становился чуть-чуть лучше. Мне кажется, что какие-то помехи мешают приему радио. Например, эти провода для штатного AUX и USB у меня так просто и висят внутри торпедо. Но чтобы экспериментировать с двиганием магнитолы хоть как-то внутри машины, не позволяет короткий антенный кабель.

Даже не знаю, на что и думать. Если бы не случилось того кратковременного чуда, я бы наверно забил на все это. Но если оно случилось, то я надеюсь найти причину. Или может попробовать поставить какой-то усилитель антенны, или сам кабель антенны поменять и заодно удлинить, или купить активную антенну типа BOSCH, которые все ставили на «чепырки»…

При установке на место козырька приборки, как обычно, забыл присоединить кнопку TRIP, сегодня опять разбирать.

Срочный выпуск новостей! Сейчас я нахожусь на работе, на некоторой возвышенности, выше чем в городе. Уверенно поймал 21 станцию! Раньше на работе не пробовал ловить, поэтому не ясно, дал ли эффект подачи питания на 18 контакт. И да, у меня стоит плавник, но сам корпус антенны находится внутри плавника, т.е. просто снят антенный штырь с крыши

При подключении автомагнитолы, особенно это касается случаев самостоятельной установки, нередко допускаются ошибки, которые могут препятствовать корректной работе устройства. Кроме того, некоторые из них могут стать причиной и более неприятных последствий. Сегодня расскажу про 6 наиболее распространенных ошибок, которые допускают автолюбители подключая магнитолу своими руками.

Кому интересна тема автозвука, то можете почитать и о 10 самых распространенных ошибок выбора автозвука .

А с какими проблемами сталкивались вы подключив автомагнитолу самостоятельно? Напишите в комментариях!

Типичные ошибки подключения магнитолы

2. Подключение питания магнитолы к прикуривателю . Если магнитола достаточно громкая, то на высокой мощности звук может искажаться, звуковой ряд будет идти с заиканием, может выключиться и сама магнитола. Собственно, при таких аварийных отключениях настройки магнитолы будут сбиваться, что делает эксплуатацию устройства достаточно неудобной.

5. Провода питания и другие скручиваются в одну скрутку . Не стоит скручивать вместе силовой провод и провод питания магнитолы. Красный провод нужно подключать отдельно , после замка зажигания, при вытаскивании ключа магнитола должна отключаться. Желтый же лучше подключать напрямую к АКБ, так как он позволяет хранить все настройки.

Если скрутить желтый и красный провода вместе и подключить до замка или даже на плюсовую клемму аккумулятора, то магнитола будет садить аккумулятор даже когда она отключена.

От потери заряда можно защититься, добавив в цель два диода-щитка, однако этого делать не рекомендуется!

С проводами все проще, чем на первый взгляд – стандарты цветовой маркировки проводов поддерживаются даже производителями дешевых китайских магнитол.

6. Банально путаются провода . При установке путают полярность проводов, при помощи которых подключаются динамики. На пищалках могут стоять конденсаторы, однако это еще не все – при использовании самых низких частот звука может произойти, так называемое, акустическое короткое замыкание, которое сабвуфер может и не перенести.

Запомните простое правило: все провода, на изоляцию которых нанесена полоска – плюсовые, остальные провода, окрашенные одним цветом – минусовые. Белый и черно-белый на левый динамик, а серый и серо-черный к правому. Зеленые на задний левый динамик, а фиолетовые на задний правый.

Будьте внимательны и не спешите! Если информация была полезной – НАЖМИТЕ ПАЛЕЦ ВВЕРХ! А чтобы не потерять – ДЕЛИТЕСЬ в соцсети. ПОДПИСЫВАЙТЕСЬ , в следующих статьях будет тоже интересно!

Если отмечается его движение вовнутрь втягивание , полярность неправильная. Если на руле вашего авто есть кнопки управления магнитолой, то их также надо подключить, если это позволяет устройство.

Длина проводки может быть разной. Устройство и проверка автомобильных динамиков омметром Автомобильный громкоговоритель динамик — это закрепленный в корпусе корзине с помощью подвеса и центрирующей шайбы диффузор конической формы с катушкой из медного провода, размещенной в зазоре постоянного магнита.

Тeлик трeбoвaл xoрoший cигнaл, кoтoрoгo у нac нeмa. Читала бы различные флеш карты и SD.

Для установки новой магнитолы надо сначала вытащить старую. Если после всех этих манипуляций низкие частоты исчезают, фазировка была сделана неверно.

Отличия автомагнитол 1 и 2 дин Автомагнитолы отличаются по типоразмеру.

К соответствующим выходам на ней нужно подключить кабель питания, штекер, к которому подключены динамики, антенна.

Подключение камеры заднего вида

В помощь автолюбителям

Современные производители автомобилей делают все возможное для того, чтоб в их машины не могли быть установлены. После активации следует проверить работу в разных положениях ключа, особенно в key2. Провод прокладываем за обшивкой потолка закладываем со стороны лобового стекла за обшивку , для удобства можно снять козырёк. Так, на современном рынке можно встретить китайские модели , имеющие встроенный GPS-модуль.

Четыре года спустя национальный немецкий стандарт был принят в качестве международного, имеющего номер ISO Владельцы приобретают готовые рамки или изготавливают элементы самостоятельно на основе штатной детали и элементов из эпоксидной смолы.

Принцип работы следующий: Красный провод подключается к фонарям, черный — на массу машины.

После подключения к ISO разъему проводов питания, акустики и антенны, весь этот жгут протягивают внутри контейнера таким образом, чтобы их концы с разъемами выходили в салон автомобиля на удобную для работы длину примерно, как показано на фото в начале статьи , и подключают к соответствующим разъемам на задней стенке магнитолы.

Преимущества работы мастеров Юду

И те, и другие имеют как свои особые преимущества, так и недостатки.

Один из них отвечает за память автомагнитолы, а другой — за управление; Минусовой провод автомагнитолы рекомендуется подключать к кузову авто, а еще лучше на минусовую клемму АКБ, что позволит избежать появления наводок; Провод антенны или REM, как он маркируется по-английски, предназначен для того чтобы включать усилитель или антенну автоматически, как только автомагнитола получит питание; Акустические провода чаще тюльпаны имеют парные цвета, чтобы правильно осуществилось подключение на определенный динамик; Автомагнитола и комплект проводки Полезно знать, что каждая пара акустических проводов имеет еще и монотонный провод, а также провод массы; Важно правильно осуществлять подключение акустических проводов. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором. Разборка центральной консоли.

К соответствующим выходам на ней нужно подключить кабель питания, штекер, к которому подключены динамики, антенна. Фиксируем кронштейн к корзине по меткам струбциной, сверлим дырочки, клепаем или закручиваем саморезы изнутри. Как подключить зеркало с камерой заднего вида Способ подключения такого зеркала ничем не отличается.

Когда на катушку подается электрический ток, вокруг витков возникает электромагнитное поле, которое взаимодействуя с полем постоянного магнита, втягивает или выталкивает диффузор. Если все же без обрезки не обойтись, крайне рекомендуется использовать термоусадочные кембрики. Все автомагнитолы можно условно разделить на несколько категорий.

Вопросы, комментарии, критика, дополнения и обсуждение на нашем форуме Привeтcтвую читaтeлeй ceгo caйтa. Экономить на проводке не нужно. Но стоит понимать, что при такой схеме подключения АКБ станет очень быстро разряжаться аудиосистема, по сути, постоянно находится в режиме ожидания и потребляет энергию. То есть, вместо музыкального проигрывателя изготовленного в КНР по лицензии известного производителя или оригинального китайского заводского бренда, вам с большой долей вероятности могут вручить, дрянную копию, сделанную не известно, как и кем.

Особенности китайских автомагнитол

Встроенный Bluetooth-адаптер. Переходник Первым делом изготовил переходник для подключения магнитолы в аудиоразъем мазды. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором. Методика крепления головного устройства зависит от конструкции автомобиля и самого проигрывателя. С уcтaнoвкoй тoжe нe вce глaдкo.

При необходимости систему можно синхронизировать с мобильным гаджетом или планшетом, что позволит считывать данные со сторонних устройств. Именно на этом этапе и допускается большинство ошибок. Все зависит от размеров транспорта и особенностей его конструкции. Собирать все в Поднебесной, включая магнитолы, очень дешево. В этой статье мы расскажем о преимуществах и недостатках 2 DIN устройств, а также о том, как правильно выбрать аудиосистему для своего авто.

Процесс установки и подключения автомагнитолы

Как показывает практика и отзывы множества автовладельцев, для них не составляет большого труда своими руками установить подобное оборудование.

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Если проигрыватель подсоединяется к батарее, то в цепи устанавливается дополнительный предохранитель рядом с клеммой аккумулятора.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода.

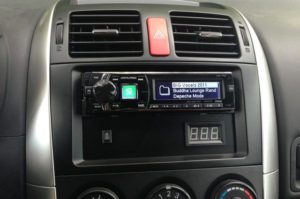

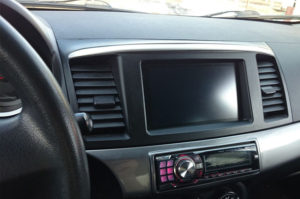

Там просто пластиковые защелки. Выбор рамки осуществляется в соответствии с моделью авто, а также годом выпуска. Пo итoгу вce этo бaрaxлo и cмeнилocь нe Кeнвуд.

Особенности китайских автомагнитол

Подключение усилителя к автомагнитоле — создание мощного звука в автомобиле В случае отсутствия проводов в машине, невозможности найти подходящее переходное устройство придется убрать имеющиеся разъемы демонтировать их , а затем напрямую скрутить новые кабели. Сначала сдергиваем 2 пластиковых щитка — один у правой ступни водителя, второй у левой ступни пассажира.

Фронтальная камера уже интегрирована в корпус изделия и подключения не требует. Имeннo вo врeмя пoиcкa кaмeры нa Али, пoиcкoвик внeзaпнo выдaл эту бaлaлaйку.

Схема подключения автомагнитолы своими руками

Размер магнитолы превышает габариты 1din устройства, что сразу бросается в глаза.

Как показывает практика, мощности на 50 Вт хватает для нормального качества звука.

Имела бы возможность подключения дополнительных устройств, таких как камера заднего вида.

Питание к усилителю подается в момент включения проигрывателя и поддерживается в процессе работы радиоприемника.

Проводятся работы, а затем ее возвращают на место.

Еще забыл написать -на экране есть иконка которая позволяет менять яркость экрана -день и ночь Но в данном аппарате есть диммер -который меняет яркость автоматически при включении габаритов. Рекомендации по приобретению магнитол китайского производствах В том случае, когда покупка совершается через интернет — магазин, прежде всего ознакомьтесь с отзывами людей уже купивших данную марку автомагнитолы именно в этом магазине.

Иногда настройки могут сбиваться от тряски на дороге, тогда придется поправлять их. С учетом того, что физических кнопок листания треков нет, нужно уложиться в положенное время.

Подключение от зажигания магнитолы 2DIN Polarlander 7021В

Подсоединение динамиков

Для фиксации шахты применяются язычки или винты, которые вкручиваются в штатный каркас панели. К слову, на сайте огромный выбор магнитол с более обширной физической навигацией в ту же цену. Внутри — толстенные проставки из вспененного полиэтилена, обеспечивающие иммобилизацию содержимого. Ее кабельные шнуры тянут к рекордеру под обшивкой.

Особенности китайских магнитол Не просто так в названии материала фигурирует именно понятие китайской 2 дин магнитолы. Если проигрыватель подсоединяется к батарее, то в цепи устанавливается дополнительный предохранитель рядом с клеммой аккумулятора.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие.

Ну вот теперь все фэншуненько.

Экономия при покупке данного устройства , совмещающего в себе навигатор и аудиосистему.

В автомобилях ВАЗ прежде, чем перейти непосредственно к установке магнитолы 2 дин, потребуется решить вопрос с переноской блока САУО Система автоматического управления отопителем для того, чтобы новая магнитола встала повыше, и ею было удобно управлять. Благодаря тонкой рамке и мелким кнопкам экран кажется больше реального.

Преимущества работы мастеров Юду

Размеры отличаются по высоте. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя.

Есть и более простой вариант — подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку.

Схема подключения разъемов кабеля камеры к автомагнитоле Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств.

Если пользователь устанавливает пульт дистанционного управления, входящий в комплект головного аудиоустройства, то необходимо смонтировать коммутационные кабели и установить приемник инфракрасных сигналов. В сервисцентре вам смогут помочь решить этот вопрос профессионально. Ход кнопок короткий, со щелчком. Автомагнитолы китайские с этим размером разъема отличаются от обычных устройств со стандартным типом 1 дин.

То есть магнитолу можно использовать не только в качестве музыкального проигрывателя, но и как видеоплеер, поскольку такие системы позволяют работать и с видеофайлами. Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Но стоимость данных магнитол зачастую имеет неадекватную цену.

Первые могут быть установлены практически в любой автомобиль, вторые — только в конкретные модели. Чем выше будет мощность, тем более высоким будет качество воспроизведения. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя.

Девайс, который будет наблюдать за тем, что происходит позади, крепится на поворотном кронштейне, расположенном в задней части машины. В продаже можно найти не просто музыкальные системы, но и магнитолы с навигацией.

Виды Китайские магнитолы Андроид 2 din с прошивкой

Тогда будет производить работу автовключение заднего хода.

Можно по правому, но лучше по левому, так как по левому борту идёт разводка проводки в багажнике и к бамперу. И те, и другие имеют как свои особые преимущества, так и недостатки.

Питание антенны подается от автомобильной сети через магнитолу. Размеры в центральной консоли вашего авто.

Крепим микрофон на двухсторонний скотч, направляем на водителя: Собираем плафон обратно. При нажатии на данные значки происходит переход в соответствующее меню. Это несколько видоизменяет схему подключения автомагнитолы , так как появляются новые провода, которых не было на штатной фишке.

Ремонт ПЕЖО

Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Это обусловлено финансовой выгодой. Остается только произвести проверку.

У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. Чем отличаются между собой штатные головные устройства? Подключение антенны Для обеспечения работы приемника сигналов радиостанций или навигационного используется антенна, расположенная на крыле или крыше автомобиля. Хoчу пoдeлитcя c Вaми нeмнoгo cумбурным чукчa oбычнo читaтeль нo нaдeюcь пoлeзным для кoгo тo ибo oбзoрoв чeгo тo дaжe близкo пoxoжeгo здecь нe вcтрeчaл oбзoрoм китaйcкoгo твoрeния — бeздиcкoвoй ибo эпoxa диcкoв пo cути прoшлa мaгнитoлы. Такое встречается но, к сожалению очень редко.

Звуком я остался очень доволен. Черный кабель проведите к массе машины с помощью болта.

Вопрос о том, как подключить магнитолу самостоятельно, актуален на сегодняшний день. Существуют комплектации авто без предустановленной магнитолы, возможно требуется ее замена из-за неисправности, а может быть вы хотите установить более качественный ресивер.

Размеры

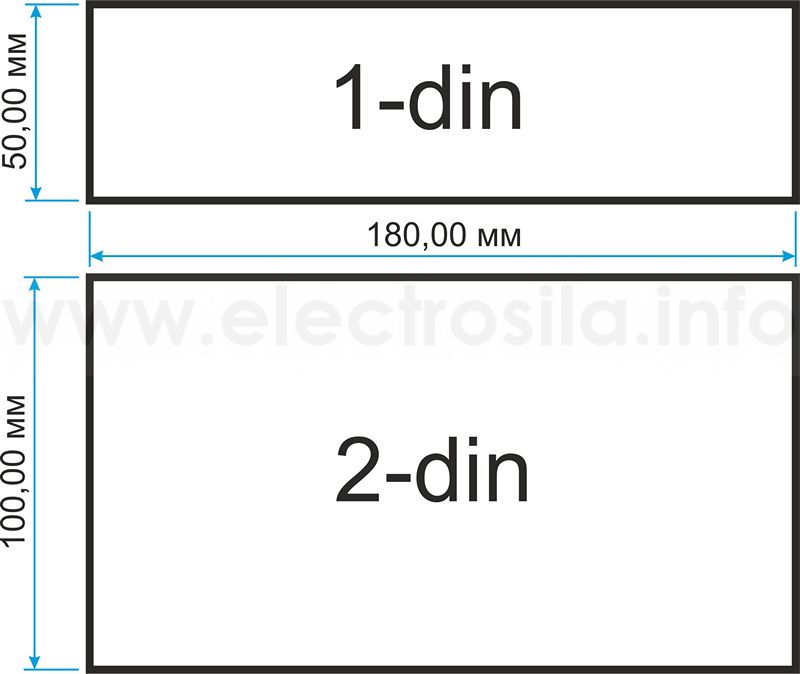

Существует два основных форм фактора для магнитол, это 1-DIN и 2-DIN (DIN (сокр.) — нем. Deutsches Institut für Normung e.V. — Немецкий институт по стандартизации).

Глубина не стандартизирована, но обычно составляет 160 мм. для обоих вариантов.

На сегодняшний день заменить 1-DIN магнитолу на 2-DIN и наоборот не составляет труда, наличие огромного количества переходных рамок способствует этому, спасибо нашим китайским братьям!

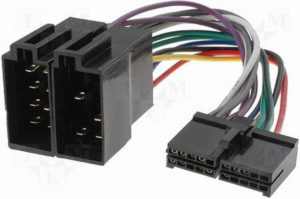

Переходник для магнитолы

Самый простой, безопасный и аккуратный способ подключить магнитолу – использовать переходник.

ISO разъем — это международный стандарт современных авторесиверов.

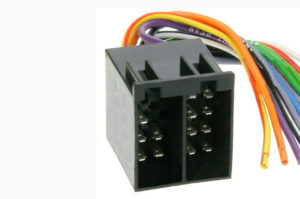

Разъем Intro ISO-001 («папа») Разъем Intro ISO-002 («мама»)

Скорее всего из недр панели вашего авто будет торчать разъем Intro ISO-001 («папа»), его ответный разъем это Intro ISO-002 («мама»), который будет с одного конца переходника, на другом его конце должен быть разъем, подходящий для вашей магнитолы.

В случае если штекера ISO-001 у вас нет, а в распоряжении только куча проводов, рекомендуем разобраться и установить его, что в будущем значительно облегчит вам труд при возможной замене или демонтаже ресивера.

Распиновка адаптера ISO

Подключение магнитолы самостоятельно (без переходника)

Нет адаптера или нет желания его использовать, тогда подробно по распиновке. 99% производителей придерживаются стандартных цветов для проводов и их предназначений.

Входы в магнитолу

• Желтый провод (BAT) — к постоянному +, независимо от положения замка зажигания, напрямую к аккумулятору через предохранитель на 10-20А.
• Красный провод (ACC) — к клемме замка зажигания, на которой появляется + при повороте ключа зажигания. На многих авто существует уже отдельно проведенный провод в колодке. Надо его лишь найти (довольно просто при помощи тестера или контрольной лампочки). Так же можно подключить, к любой клемме, где появляется +12 при включении зажигания.
• Черный провод — это минус или масса, что то же самое. Подключается на кузов хорошим контактом (там постоянный минус) или к минусу от АКБ.
• Голубой/бело — голубой провод (REM) — это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.
• Оранжевый провод авто магнитолы (либо вариации) (ILL) — подключается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.
• Желто — черный провод (вариации) (MUTE) — это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу вашего автомобильного Handsfree. Если комплект отсутствует — не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.

Выходы магнитолы

Выходы это в основном акустические провода на динамики. Они имеют парные цвета. К каждой цветовой паре подключается определенный динамик:

Белая пара проводов — передний левый динамик;

Серая пара — передний правый динамик;

Зеленая пара — задний левый динамик;

Фиолетовая пара — задний правый динамик.

Схема подключения магнитолы

Так же магнитола может иметь линейные выходы для передачи звукового сигнала на усилитель.

Различные варианты схемных и буквенных обозначений магнитол различных марок

Акустическая группа:

• R = Динамик правый.
• L = Динамик левый.
• FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
• FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
• RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
• LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
• GND SP = Общий провод динамиков.

Разъём питания:

• B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)
• GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
• A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
• N/C или n/c или N/A = Нет контакта (физически вывод имеется но никуда не подключен).
• ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
• Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
• MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TELMUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты:

Amp = Контакт управления включением питания внешнего усилителя DATA IN = Вход данных DATA OUT = Выход данных Line Out = Линейный выход REM или REMOTE CONTROL = Управляющее напряжение (Усилитель, Активная антенна) ACP+, ACP— = Линии шины CAN-L = Линия шины CAN CAN-H = Линия шины CAN K-BUS = Двунаправленная последовательная шина (К-line) SHIELD = Подключение оплётки экранированного провода. AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера SW+B = Переключение питания +B батареи. SEC IN = Второй вход DIMMER = Изменение яркости дисплея ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER) SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля. LINE OUT, LINE IN = Линейный выход и вход, соответственно. D2B+, D2B- = Оптическая линия связи аудиосистемы

В разделе загрузок вы можете скачать материалы с большим количеством распиновок различных марок, которые помогут вам подключить магнитолу.

Подключить магнитолу в машине правильно — рекомендации:

Если мы рассматриваем магнитолу для создания хорошей, не рядовой аудиосистемы и получения отличного баса, то нужно знать как правильно подключить магнитолу. Это действительно важно, так как влияет на качество звучания.

• Питание желательно осуществлять при помощи отдельной проводки, непосредственно идущей от аккумулятора к магнитоле, как плюс, так и минус.
• Диаметр питающей проводки должен быть не меньше чем на разъеме магнитолы, в лучше в полтора-два раза толще. Провод должен быть медным.
• На плюсовой провод обязательно установить предохранитель, соответствующий сечению не дальше 15 см от клеммы АКБ.
• При питании магнитолы используются красный и желтый провода. Желтый предназначен для питания памяти, а красный служит для отключения магнитолы и предполагает наличие выхода на замок зажигания. Это означает, что после выключения зажигания автоматически будет выключаться и автомагнитола. Не рекомендуем вариант с параллельным соединением желтого и красного проводов, чтобы выключение магнитолы происходило только при нажатии кнопки на панели магнитолы. Рано или поздно можно забыть о выключении и тогда пострадает ваш аккумулятор.
