Как правильно сделать короб для сабвуфера самостоятельно, выбор короба, схемы и чертежи расчета короба

Если короб будет слишком маленьким, то внутри колонки возникнет много отражённых волн в противофазе, которые буду гасить друг друга. Это негативно скажется на качестве звучания. Бас будет сухим и жёстким. Если объем короба получится слишком большим, в нём возникнет эффект реверберации и бас будет гулким, но «размазанным». Поэтому необходимо рассчитать объем сабвуфера по динамику.

Как посчитать объём короба для сабвуфера

Чтобы рассчитать литраж короба для сабвуфера нужно выбрать конструкцию низкочастотного устройства. Мощные низкочастотные системы делятся на три группы:

• Закрытый корпус
• Фазоинвертор
• Бандпас

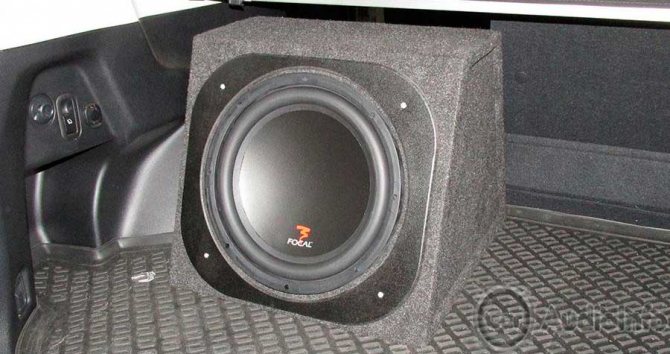

Закрытый ящик является самым простым в изготовлении. Он может иметь форму куба, прямоугольного параллелепипеда или трапеции со скошенной передней или задней стенкой. Закрытый короб, по своим габаритам, меньше других конструкций. Снижение объёма, при сохранении акустических характеристик достигается заполнением внутреннего пространства каким-либо демпфирующим материалом. Правильно рассчитать сабвуфер с закрытым ящиком достаточно просто. У него имеется только одна характеристика, это объём. Вырезать из соответствующего материала заготовки для конструкции «закрытый ящик» может даже неподготовленный любитель.

Несмотря на много достоинств закрытый короб имеет один существенный недостаток. Это самый низкий КПД из всех конструкций. Для того чтобы получить от закрытого ящика максимальное качество звука, динамик нужно максимально нагружать. Только в этом случае акустические характеристики изделия будут на высоком уровне. Посчитать короб для сабвуфера с закрытым ящиком можно исходя из диаметра громкоговорителя.

• 8 дюймов – 10-12 литров
• 10 дюймов –13-25 литров
• 12 дюймов – 26-36 литров
• 15 дюймов – 38-58 литров

Чем больше диаметр динамика, тем больший получается разброс по объёму. Посчитать объем сабвуфера для мощных громкоговорителей сложнее, чем для компактных изделий. Это связано с индивидуальными характеристиками разных моделей.

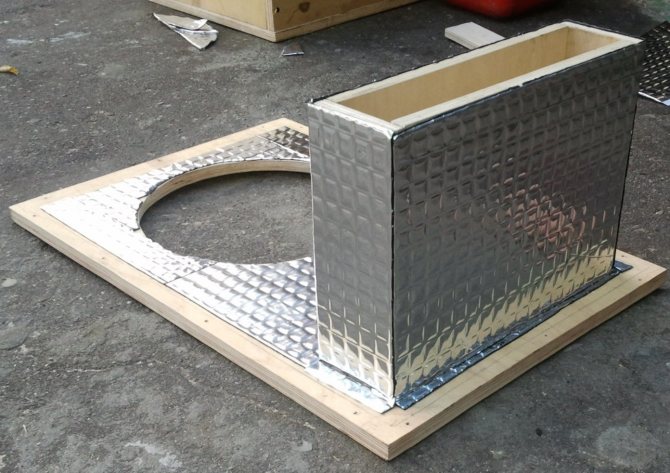

Какие материалы нам потребуются для сборки сабвуфера?

Материал для изготовления короба сабвуфера должен быть прочным, плотным и хорошо изолировать звук. Для этого отлично подойдет многослойная фанера или ДСП. Основные преимущества этих материалов — доступная цена и простота в обработке. Они достаточно прочны и обеспечивают хорошую шумоизоляцию. Мы будем делать сабвуфер из многослойной фанеры толщиной 30 мм.

Чтобы сделать короб для сабвуфера нам понадобится:

• Саморезы по дереву (примерно 50-55 мм, 100 штук)
• Шумоизоляционный материал (шумка)
• Дрель и шуруповерт (или отвертка)
• Електролобзик
• Жидкие гвозди
• Герметик
• Клей ПВА
• Карпет, примерно 3 метра
• Клемник

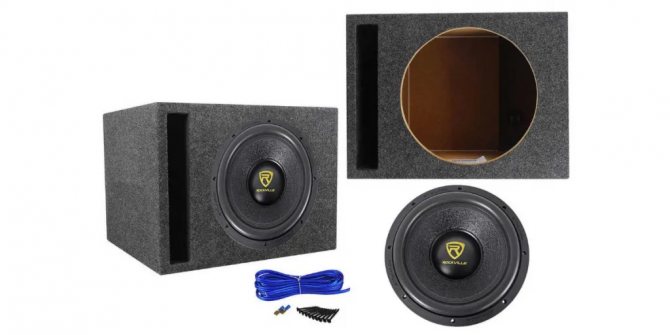

Как рассчитать фи короб для сабвуфера

Фи или короб с фазоинвертором использует, для улучшения акустических характеристик, обратный ход диффузора динамика, точнее воздушную волну, которая при этом образуется. При расчёте сабвуфера в литрах делается поправка на толщину материала и учитывается только внутренний объём. Внутреннее пространство конструкции сообщается с окружающей атмосферой через специальный порт или тоннель, в котором находится определённый воздушный объём. Эта часть ящика называется фазоинвертор. Его размеры выбираются таким образом, чтобы энергия обратного хода диффузора передавалась в окружающее пространство в фазе с воздушной волной прямого хода диффузора. Этот эффект достигается в узком диапазоне частот и повышает КПД акустической системы. Фазоинвертор может иметь щелевую или туннельную конструкцию и настраиваться на определённую частоту. От этого зависит принцип его работы.

Чаще всего встречаются динамики таких размеров: 6, 8, 10, 12, 15, 18 дюймов. Но также можно найти динамики других размеров, как правило в инсталляциях они используются очень редко. Сабвуферы диаметром 6 дюймов выпускаются несколькими компаниями и в инсталляциях также встречаются редко. В основном люди выбирают динамики диаметром 8-18 дюймов. Некоторые люди указывают диаметр сабвуферного динамика в сантиметрах, что не совсем правильно. В профессиональном автозвуке принято выражать размеры в дюймах.

Рекомендуемый объём для сабвуфера закрытый ящик:

• для 8-дюймового сабвуфера (20 см) требуется 8-12 литров чистого объема,
• для 10-дюймового (25 см) 13-23 литров чистого объема,
• для 12-дюймового (30 см) 24-37 литров чистого объема,
• для 15-дюймового (38 см) 38-57- литров чистого объема
• а для 18-дюймового (46 см) потребуется 58-80 литров.

Литраж дан приблизительно, так как для каждого динамика нужно выбирать определенный объем, исходя из его характеристик. Настройка закрытого ящика будет зависеть от его объема. Чем больше объем короба, тем меньше будет частота настройки короба, бас получится более мягкий. Чем объем короба меньше, тем частота короба будет выше, бас получится более чёткий и быстрый. Не стоит слишком увеличивать или убавлять объем, так как это чревато последствиями. При расчёте короба придерживайтесь объёму который был указа выше Если будет перебор объема, то бас получится расплывчатым, нечетким. Если объема не будет хватать, то бас будет очень быстрым и «долбить» по ушам в худшем смысле этого слова.

От настройки короба зависит многое, но не менее важный момент — это «Настройка магнитолы».

Как рассчитать и вычислить объем корпуса для сабвуфера

Бандпасс или полосовая система представляет собой акустический фильтр верхних и нижних частот. Конструкция бывает четвёртого и шестого порядков. Акустическая низкочастотная система состоит из двух секций, каждая из которой оборудована фазоинвертором. Секции разделены на два объёма перегородкой, на которой установлен громкоговоритель. Передняя и задняя плоскости диффузора работают в своём пространстве. Колонка с двумя объёмами и одним фазоинвертором является бандпасом четвёртого порядка, а система с двумя фазоинверторами, относится к шестому порядку. Рассчитать ящик для сабвуфера системы бандпасс будет сложнее всего.При расчёте литража сабвуфера учитывается не только размер динамика, но и частоты срезов акустических фильтров.

Как рассчитать короб для сабвуфера

Проще всего рассчитать размер сабвуфера, если он будет сделан в виде закрытого ящика. Там нет фазоинвертора или акустических фильтров и на основе диаметра громкоговорителя вычисляется рекомендуемый объём. Для того чтобы рассчитать литры для сабвуфера достаточно перемножить ширину, высоту и глубину ящика. Нужно иметь в виду, что динамики одинакового диаметра, но от разных производителей, будут звучать по-разному. Это затрудняет самостоятельный расчёт акустической низкочастотной системы. Как рассчитывается короб для сабвуфера.Следует знать, что учитывается только «чистый» внутренний объём.

Чем больше параметров будет введено в программу конструкции акустической системы, тем с большей точностью и корректностью будет рассчитан её объём.

Характеристики короба

Объем для сабвуфера

Как узнать и посчитать объём сабвуфера в литрах. Наиболее трудоёмкими будут расчёты конструкций с фазоинвертором или бандпасс. Несмотря на высокие пользовательские параметры, конструкция бандпасс редко используется в автомобилях. Расчёт и изготовление акустической системы со щелевым фазоинвертором, требует больше деталей и столярных работ. Нужно точно рассчитать площадь порта фазоинвертора, а после изготовления и сборки конструкции нужно тщательно закруглить все внутренние углы, чтобы избежать воздушных вихревых волн. Проще рассчитать короб под сабвуфер на трубе.

Труба выполнена из пластика и состоит из двух сегментов, один из которых может перемещаться внутри другого. Такое устройство продаётся в специализированных магазинах. Передвижение составных частей трубы изменяет эффективную площадь фазоинвертора, что позволяет настраивать конструкцию на конкретную частоту.

Какой короб выбрать для сабвуфера определяется типом динамика и местом размещения басовой колонки. Если багажный отсек пустой и не используется для перевозки грузов, то низкочастотную акустическую систему лучше всего разместить там. Если часть багажника нужна для каких — либо целей, то лучше выбрать закрытый короб, так как он имеет минимальные размеры. Когда багажник использовать не удаётся, басовая колонка монтируется на полке за спинками задних кресел. В этом случае выбирается конструкция «Free Air».

Рекомендуемые настройки усилителя

Мы понимаем, что большое количество людей посещающие наш портал непрофессионалы, и переживают что при неправильной настройке и эксплуатации могут привести в негодность всю систему. Для избавления вас от страхов мы сделали таблицу с рекомендуемыми настройками для этого расчёта. Узнайте, какую номинальную мощность (RMS) имеет ваш усилитель, и установите настройки согласно рекомендациям. Хочется отметить, что настройки указанные в таблице не являются панацеей, и носят рекомендательный характер.

*PHASE – плавная регулировка фазы. Существует такой эффект, как временное отставание баса сабвуфера от остальной музыки. Однако регулируя фазу можно уменьшить это явление.

Перед установкой усилителя ознакомьтесь с инструкцией, в ней вы найдёте какое сечение силового провода необходимо для стабильной работы вашего усилителя, используйте только медные провода следите за надёжностью контактов, а также за напряжением бортовой сети. Здесь мы подробно описали, как подключить усилитель.

Объём и порт короба для сабвуфера

Оптимальные универсальные значения при построении фазоинверторного (ФИ) короба для хорошего повседневного баса. Для более идеального решения советуем использовать индивидуальный расчет по параметрам сабвуферного динамика.

Обращаем внимание, чем больше объем короба (ФИ), тем меньше будет частота настройки, скорость баса уменьшается. Если вам нужна частота настройки повыше, то объём необходимо уменьшить. Если номинальная мощность усилителя превышает номинальную мощность динамика, то объём рекомендуется делать поменьше. Это нужно для того, чтобы распределить нагрузку на динамик и исключить его превышение хода. Если же усилитель слабее динамика то объём короба рекомендуем сделать чуть больше. Это компенсирует громкость из-за недостачи мощности.

Объём и площадь порта

Размеры короба

Размеры короба делаются по размеру багажника автомобиля и по объёму, рассчитанный по параметрам сабвуфера.

Допустим, Объём короба — 70 литров. Узнаем оптимальные размеры своего багажника. К примеру, длина короба — 60 см, высота короба — 35 см, остается узнать ширину! Считаем ширину короба по формуле: 70 • 1000 ÷ 60 ÷ 35 = 33,33 см (округляем до 33.5 см) – это и будет ширина корпуса. Вот и все.

Короб для сабвуфера

Как вы оформите сабвуфер, так он и зазвучит. Конечно, есть готовые варианты – корпусные низкочастотники, однако требовать от них реальной производительности и вибраций не стоит. Это «середина», рассчитанная на среднестатистического потребителя, далеко не аудиофильский и творческий формат.

Самыми популярными типами акустического оформления низкочастотников являются закрытые ящики и фазоинверторы. Написано о них много, подробно рассказывается о преимуществах и недостатках, есть отзывы, примеры и многое другое.

Короб под сабвуфер требует точнейшего расчета, есть даже специальная программа для расчета объема короба сабвуфера. Если вы сталкиваетесь с этим вопросом впервые, лучше обратиться к профессионалам. Иначе получится плачевный результат: деньги на ветер и отсутствие звука, к которому стремимся.

Какой объем короба нужен для закрытого ящика?

• Сабвуфер 8 дюймов – короб 8-12 литров в чистом виде
• Сабвуфер 10 дюймов – короб 13-23 литров
• Сабвуфер 12 дюймов – короб 24-37 литров
• Сабвуфер 15 дюймов – короб 38-57 литров

Точный объем не обозначить, так как каждый НЧ динамик имеет свои характеристики и требования к установке, здесь немаловажна и настройка. Если объема короба будет больше, чем нужно, то низкие частоты получатся расплывчатыми, не четкими. Если меньше – бас станет «быстрым» и резким, это слишком для человеческого слуха.

Какой объем короба нужен для фазоинвертора?

• Сабвуфер 8 дюймов – 20-33 литра в чистом виде
• Сабвуфер 10 дюймов – 34-46 литров
• Сабвуфер 12 дюймов – 47-78 литров
• Сабвуфер 15 дюймов – 79-120 литров

В отличие от закрытого ящика фазоинверторный корпус может работать даже при меньших значениях, хотя и здесь важно не переборщить. Со слишком увеличенным или уменьшенным объемом вы не получите звука, в самом негативном варианте результатом станет потеря мощности и выход НЧ динамика из строя.

Сабвуфер с перевернутыми динамиками

Обычно устанавливается на демо-кары для соревнований SPL, где особенно ценится максимальное звуковое давление. Плюс – экономия объема корпуса, возможность установки нескольких сабвуферов на один короб. Диффузор динамиков «прокачивает» объем в обе стороны. Так SPL-щики и добиваются того самого «ветра», когда в салоне вибрирует все вокруг, включая обивку, «long hair», людей. Такие короба делают настоящие профессионалы, опираясь на опыт и знания в теме автозвука.

Требования к материалам

В качестве материалов для короба сабвуфера используют многослойную фанеру, древесину или ДСП. Также потребуется шумоизоляция, герметик, саморезы, клей и инструменты. В технических документах к каждому НЧ динамику идет инструкция с указанием необходимых объемов корпуса для хорошего звучания. Чертежи разрабатываются в соответствии с рекомендуемыми производителями объемами короба.

Если вы желаете купить короб для сабвуфера, то проконсультироваться можно прямо в магазине, специалисты MVA знают об этом много, посоветуют нужный объем и тип для имеющегося низкочастотного динамика.

Сколько литров короб под 12 саб

Сабвуфер URAL TT это бюджетная линейка сабвуферов компании URAL с очень привлекательными характеристикам и доступной ценой. URAL TT это двух катушечный саб, с номиналом катушек 2+2 Ома.Заявленная номинальная мощность 500 Вт, а также высокое качество изделия делают данный сабвуфер очень привлекательным вариантом для начинающих в автозвуке c ограниченным бюджетом. URAL TT отлично чувствует себя в любом типе оформления, это просто отличный бюджетный универсальный саб.

Закрытый ящик, (ЗЯ)

Закрытый ящик для URAL (Урал) TT 12 . Короб должен обладать объемом 30 литров. Для данного сабвуфера это оптимальный объем. Отличный и компактный вариант для повседнева. Делать объем короба больше — смысла нет, TT12 отлично обходится скромными размерами. Ачх при этом практически ровная с небольшим увеличением акустического усиления в сторону низких частот.

АЧХ ЗЯ короба 30л для URAL (Урал) TT 12

Чертеж ЗЯ короба 30л для URAL (Урал) TT 12

Закрытый ящик для двух URAL (Урал) TT 12 должен обладать объемом 60 литров. Для двух URAL (Урал) TT 12 это оптимальный объем короба.

Чертеж ЗЯ короба 60л для двух URAL (Урал) TT 12.

Фазоинвертор (ФИ)

Фи короб для URAL (Урал) TT 12 должен обладать объемом 55 — 60 литров и настройкой порта в 36 Гц. Данные параметры Фи короба наиболее подходят для URAL (Урал) TT 12. В данном коробе сабвуфер порадует вас плотным низким басом. Качество звучания также порадует вас за счет практически идеальной Ачх для ФИ коробов.

АЧХ Фи короба 55л 36Гц для URAL (Урал) TT 12

Чертеж ФИ короба 55л 36Гц для URAL (Урал) TT 12.

Чертеж ФИ короба 55л 36Гц c портом в бок ( с портом в крыло) для URAL (Урал) TT 12

Чертеж ФИ короба 55л 36Гц на 160 трубе для URAL (Урал) TT 12

Фи короб для Двух URAL (Урал) TT 12 с легкостью может обходится чистым объемом 100 литров и настройкой порта в 36 Гц. Данные параметры Фи короба наиболее подходят для двух URAL (Урал) TT 12. В данном коробе сабвуферы порадует вас плотным низким басом.

Чертеж ФИ короба 100л 36Гц для двух URAL (Урал) TT 12.

Чертеж ФИ короба 100л 36Гц с портом в бок ( с портом в крыло ) для двух URAL (Урал) TT 12.
