Устройство, виды и принцип работы подвески автомобиля: все, что нужно знать

Подвеска автомобиля — ключевой элемент, обеспечивающий комфорт и безопасность. Она амортизирует удары от неровностей дороги, поддерживает сцепление колес с поверхностью и стабилизирует кузов при маневрах. В статье рассмотрим устройство подвески, основные виды и принцип работы, что поможет понять, как этот механизм влияет на характеристики автомобиля и его поведение на дороге. Эти аспекты будут полезны автолюбителям и тем, кто интересуется автомобилестроением и техническим обслуживанием.

Назначение и устройство подвески

К сожалению, дорожное покрытие не всегда отличается идеальной ровностью, и все возникающие неровности передаются на кузов автомобиля. Подвеска играет ключевую роль в смягчении этих колебаний. Иными словами, она помогает избежать чрезмерной тряски во время движения, обеспечивая высокий уровень комфорта для пассажиров. Подвеска, наряду с колесами, является одним из основных компонентов ходовой части автомобиля.

Эксперты в области автомобилестроения подчеркивают важность подвески как ключевого элемента, обеспечивающего комфорт и безопасность при движении. Подвеска автомобиля состоит из нескольких компонентов, включая пружины, амортизаторы и рычаги, которые работают в тандеме для смягчения ударов от неровностей дороги. Существует несколько видов подвесок, среди которых наиболее распространены зависимая и независимая. Независимая подвеска позволяет каждому колесу двигаться независимо, что улучшает управляемость и устойчивость автомобиля. Принцип работы подвески заключается в поглощении и распределении нагрузок, возникающих при движении, что способствует улучшению сцепления колес с дорогой. Таким образом, правильно сконструированная подвеска не только повышает комфорт, но и значительно увеличивает безопасность на дороге.

Назначение и состав ходовой части 1 ч

Функции подвески:

1. Соединение мостов и колес с кузовом автомобиля. Подвеска позволяет колесам вращаться, определяя направление движения транспортного средства.
2. Передача крутящего момента от двигателя и основной нагрузки.
3. Обеспечение комфортного хода и смягчение ударов от неровностей дороги. При движении по плохим покрытиям на ходовую часть автомобиля оказывается значительная нагрузка, что может привести к быстрому износу.

Подвеска должна быть надежной и долговечной, чтобы эффективно выполнять свои функции, поэтому производители постоянно ищут новые решения и внедряют инновации.

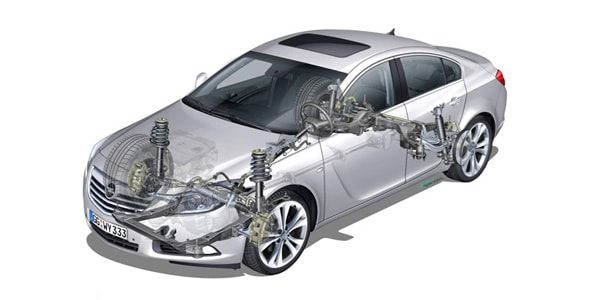

В современных автомобилях подвеска представляет собой сложную техническую систему, в состав которой входят:

• Упругие элементы. Это металлические (торсионы, пружины, рессоры) и неметаллические (резиновые, пневматические и гидропневматические) компоненты, которые поглощают нагрузки от колебаний, вызванных неровностями дороги, и равномерно распределяют их по кузову. Эти элементы обладают упругими свойствами, что и определяет их принадлежность к данной категории.
• Направляющие элементы — детали, которые соединяют подвеску с кузовом. К ним относятся различные рычаги (поперечные и продольные), регулирующие взаимодействие колес и кузова.
• Амортизаторы — устройства, предназначенные для гашения колебаний кузова, возникающих от упругих элементов. Они могут быть гидравлическими (работают на основе протекания масла через отверстия и создания гидравлического сопротивления), пневматическими (используют газ в качестве рабочего вещества) и гидропневматическими (сочетают оба принципа).
• Стабилизатор поперечной устойчивости. Это металлическая штанга, которая предотвращает чрезмерный крен автомобиля во время движения.
• Опоры колеса — элементы на передней оси, которые принимают и распределяют нагрузку от колес по всей подвеске.
• Крепежные элементы, соединяющие различные детали (например, болты, втулки, шаровые шарниры и т. д.).

СПРАВКА: на передней подвеске обычно устанавливаются две шаровые опоры, иногда четыре (например, на внедорожниках), реже три.

Интересные факты

Вот несколько интересных фактов о подвеске автомобиля:

1. Типы подвески: Существует несколько основных типов подвески, включая независимую и зависимую. Независимая подвеска позволяет каждому колесу двигаться независимо от других, что улучшает управляемость и комфорт. Зависимая подвеска, наоборот, связывает колеса, что может быть полезно для повышения прочности и устойчивости на сложных дорогах.

2. Амортизаторы и пружины: Основные компоненты подвески — это амортизаторы и пружины. Амортизаторы контролируют движение пружин, предотвращая слишком резкие колебания кузова автомобиля. Это позволяет улучшить сцепление колес с дорогой и обеспечивает более плавную езду.

3. Активная подвеска: Современные автомобили могут быть оснащены активной подвеской, которая автоматически регулирует жесткость и высоту подвески в зависимости от условий дороги и стиля вождения. Это позволяет значительно улучшить управляемость и комфорт, адаптируя подвеску к различным ситуациям в реальном времени.

Подвеска МакФерсон (MacPherson suspension, "качающаяся свеча")

Принцип работы

Подвеска автомобиля работает таким образом, что при столкновении с неровностями дороги упругие элементы, такие как пружины, начинают двигаться, преобразуя ударную энергию. Жесткость этих элементов регулируется и смягчается с помощью амортизаторов. В результате, благодаря подвеске, сила удара на кузов автомобиля значительно снижается, что обеспечивает более комфортное движение.

Существует несколько типов подвесок, различающихся по уровню жесткости:

• Жесткие – повышают информативность и эффективность управления автомобилем, но при этом снижают уровень комфорта.
• Мягкие – обеспечивают высокий уровень комфорта во время поездки, однако ухудшают управляемость.

Опытные водители стремятся выбрать оптимальный вариант, который сочетает в себе лучшие характеристики подвески.

Кроме того, подвеска играет важную роль не только в преодолении неровностей дороги, но и в прохождении поворотов, выполнении боковых маневров, а также в процессе разгона и торможения.

Какие подвески бывают

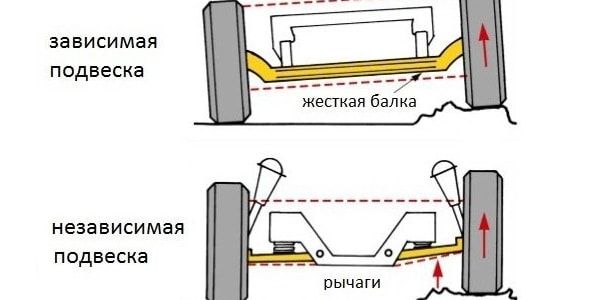

Из-за специфики конструкции подвески ее принято классифицировать на три типа: зависимая, независимая и полунезависимая подвеска.

Типы подвесок автомобиля: какие бывают?

Зависимая подвеска

Предполагает жесткое соединение колес, расположенных по диагонали, при котором движение одного колеса в поперечной плоскости вызывает аналогичное движение другого. В конструкции моста автомобиля имеется жесткая балка, которая обеспечивает параллельное движение колес. Ранее для этой цели использовались рессоры, однако в современных автомобилях связь между колесами осуществляется с помощью двух продольных рычагов и поперечной тяги.

Преимущества:

• доступная цена
• простота конструкции
• высокий центр тяжести
• стабильность развала и колеи

Иными словами, на ровной поверхности, независимо от колебаний, угол наклона колес по отношению к дороге остается неизменным, что обеспечивает автомобилю отличное сцепление с дорожным покрытием. Однако на неровных дорогах это преимущество теряется, так как провал одного колеса приводит к аналогичному провалу другого, что ухудшает сцепление.

Конструкция отличается высокой простотой и надежностью, поэтому она широко применяется в грузовых автомобилях и на задней оси легковых автомобилей.

Полунезависимая

В состав конструкции входит прочная балка, которая фиксируется на кузове с помощью торсионов. Такая схема позволяет подвеске функционировать независимо от кузова. В качестве примера можно рассмотреть подвеску переднеприводного автомобиля ВАЗ.

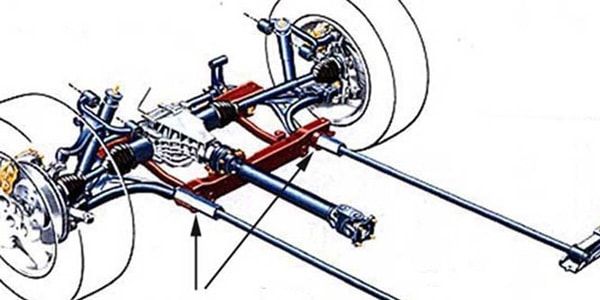

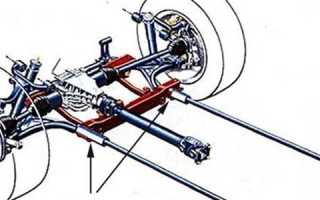

Независимая подвеска

Предполагает независимую работу каждого колеса. Это означает, что их движение не зависит друг от друга, что обеспечивает более комфортное передвижение. Независимая подвеска может быть как передней, так и задней, и её можно классифицировать на следующие типы:

• Подвеска с качающимися полуосями — в этой конструкции основным элементом являются полуоси. При преодолении неровностей колесо всегда сохраняет перпендикулярное положение относительно полуоси.
• Подвеска с косыми рычагами — в этом варианте оси качания рычагов расположены под углом. К преимуществам данного типа можно отнести снижение колебаний колесной базы и уменьшение крена автомобиля при поворотах.
• Подвеска на продольных рычагах — это самый простой вариант среди независимых подвесок. Каждое колесо удерживается с помощью рычага, который воспринимает боковые и продольные нагрузки. Обычно рычаг крепится к кузову с помощью шарниров и отличается высокой устойчивостью. Однако недостатком такой подвески является то, что на поворотах колеса наклоняются вместе с кузовом, что приводит к значительному крену.
• Подвеска с продольными и поперечными рычагами. Этот тип подвески является технически сложным и громоздким, поэтому не получил широкой популярности (использовался на таких марках, как Rover, Glas и других).
• Подвеска с двойными продольными и поперечными рычагами.
• Торсионно-рычажная подвеска — включает два продольных рычага и торсионную скручиваемую балку. Применяется на задней оси переднеприводных автомобилей, а в современном автомоделировании чаще всего встречается на бюджетных китайских моделях. К её преимуществам можно отнести надежность и простоту, а к недостаткам — излишнюю жесткость, что снижает комфорт для пассажиров заднего ряда.
• Подвеска МакФерсон — наиболее распространенная схема передней подвески современных автомобилей. Это связано с её небольшой шириной, легкостью и простотой конструкции. Однако у этой подвески есть и значительный минус: высокое трение в амортизаторной стойке, что приводит к ухудшению фильтрации дорожных шумов и неровностей.
• Гидропневматическая и пневматическая подвеска. В этих системах упругие элементы представлены пневматическими баллонами и гидропневматическими компонентами, которые интегрированы с системой гидроусилителя руля и гидравлической тормозной системой.
• Адаптивная подвеска отличается тем, что уровень демпфирования амортизаторов изменяется в зависимости от состояния дорожного покрытия, параметров движения и предпочтений водителя. Это приводит к повышению маневренности и безопасности.

Каждый тип подвески обладает своими достоинствами и недостатками. Некоторые из них по-прежнему широко используются, в то время как другие уже утратили свою актуальность.

Характеристики подвески автомобиля

Подвеску автомобиля можно охарактеризовать с различных точек зрения:

Упругая характеристика

Под упругой характеристикой подразумевается зависимость вертикальной нагрузки на колесо от прогиба подвески. К этой характеристике также относятся статический прогиб, динамический ход, жесткость подвески и другие параметры.

• Статический прогиб (или статический ход) подвески — это прогиб, возникающий под весом автомобиля. При этом, как правило, рычаги подвески принимают горизонтальное положение, а рессоры распрямляются. Статический прогиб обычно примерно равен динамическому ходу или немного меньше.
• Динамический ход — это прогиб, возникающий под воздействием реактивных сил дороги во время движения.
• Жесткость подвески (жесткость хода) не следует путать с жесткостью упругого элемента. Жесткая подвеска обеспечивает более точное управление.

Таким образом, упругая характеристика является важным показателем качества подвески.

Плавность хода

Колебания автомобиля оказывают значительное влияние на его ключевые характеристики, такие как комфорт при движении, уровень удобства, расход топлива и управляемость. Эти колебания усиливаются с увеличением скорости или ухудшением состояния дорожного покрытия. Плавность хода непосредственно сказывается на впечатлениях пассажиров во время поездки: чем более ровная дорога, тем комфортнее путешествие, без лишних тряски и сильных вибраций. Существуют определенные стандарты допустимых колебаний, которые влияют на стоимость и качество автомобиля. Эти нормы направлены на защиту пассажиров и грузов от быстрой утомляемости и повреждений в процессе движения.

Полностью избавиться от вибраций невозможно, однако производители стремятся максимально повысить уровень комфорта. Если колебания колес помогают оценить устойчивость и управляемость автомобиля, то колебания кузова определяют плавность хода.

Плавность хода можно охарактеризовать как способность автомобиля обеспечивать максимальную защиту пассажиров и груза от резких толчков и ударов, возникающих при взаимодействии автомобиля с дорогой. Частота колебаний кузова в диапазоне от 0,5 до 1,0 Гц указывает на нормальный уровень плавности хода.

СПРАВКА: частота от 0,5 до 1,0 Гц аналогична частоте толчков, которые испытывает человек при ходьбе.

Во время поездки пассажиры ощущают медленные колебания с большими амплитудами и быстрые, с небольшими рывками. Быстрые колебания можно сгладить с помощью сидений, виброизоляции, резинок и других решений, тогда как для защиты от медленных колебаний необходима упругая подвеска колес.

Таким образом, плавность хода является важным параметром, на который стоит обратить внимание при выборе автомобиля.

Кинематика

Эта характеристика определяет изменения положения колес во время движения. Как уже упоминалось, в зависимости от типа подвески колеса могут двигаться как параллельно, так и с небольшими отклонениями друг от друга. На первый взгляд, разница в перемещении колес может показаться незначительной, но это не так, поскольку кинематика играет важную роль в обеспечении безопасности передвижения.

Эластокинематика

Изменение положения колес относительно кузова автомобиля с использованием эластичных компонентов в подвеске, таких как рессоры и сайлент-блоки, называется эластокинематикой. Эти элементы позволяют подвеске адаптироваться к различным дорожным условиям. Например, представьте ситуацию, когда во время торможения одна сторона автомобиля движется по гравийной дороге, а другая — по асфальту. В этом случае углы схождения колес изменяются по отдельности. Эластокинематическая подвеска способствует более равномерному контакту колес с дорожным покрытием во время маневров, а также реагирует на наклон кузова, позволяя задним колесам немного поворачиваться. Это обеспечивает водителю большую уверенность при выполнении поворотов и смене полосы движения.

Демпфирующая характеристика

Демпфирование представляет собой процесс искусственного подавления механических колебаний. Поскольку колебания кузова могут негативно сказываться на комфорте пассажиров, эта характеристика играет ключевую роль при выборе автомобиля. Затухание колебаний осуществляется, прежде всего, за счет амортизаторов, которые сглаживают вибрации, равномерно распределяя ударные нагрузки. Эффективность их работы и описывается данной характеристикой.

Подрессоренные и неподрессоренные массы

Сначала стоит разобраться в различии между подрессоренной и неподрессоренной массой.

Неподрессоренная масса включает в себя вес колес и всех компонентов, непосредственно с ними связанных. Это такие элементы, как диски, шины и детали тормозной системы, которые находятся на колесе.

Подрессоренная масса, в свою очередь, представляет собой ту часть автомобиля, которая оказывает влияние на подвеску. Проще говоря, это детали верхней части транспортного средства.

Соотношение между подрессоренной и неподрессоренной массой играет важную роль в комфорте и безопасности поездки. Значительная неподрессоренная масса может негативно сказаться на работе подвески, что проявляется, например, в увеличенной инерции, возникающей при преодолении неровностей. Если представить себе волнообразную поверхность, то на высокой скорости задний мост, под воздействием упругих элементов, не успевает приземляться, что может привести к ухудшению сцепления колес с дорогой.

Снижение неподрессоренной массы способствует улучшению плавности хода на неровных участках дороги, поэтому производители автомобилей стремятся к ее уменьшению.

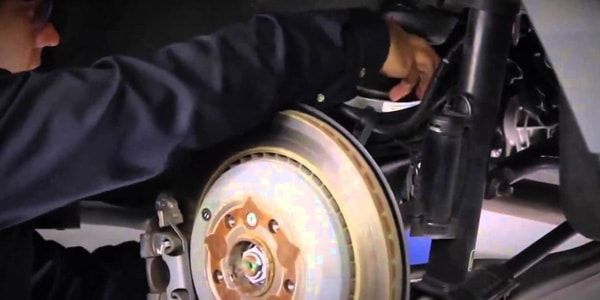

Неисправности и обслуживание подвески авто

Хотя производители постоянно работают над улучшением износостойкости своих изделий, плохое состояние дорог сводит эти усилия на нет, и водители сталкиваются с рядом проблем, таких как:

1. Деформация рычагов подвески. Основной причиной таких повреждений является низкое качество материалов, из которых изготовлены детали. Это чаще всего происходит при наезде на высокие препятствия или при въезде в глубокие ямы. При серьезных поломках может возникать характерная вибрация от работы двигателя. Обслуживание на сервисе включает снятие поврежденного рычага, замену вышедших из строя компонентов или полную замену детали.

2. Изменение углов установки передних колес. Это часто происходит из-за износа шарниров передней подвески и может привести к ухудшению вращения колес и увеличению расхода топлива. В таких случаях помогает регулировка развала и схождения.

3. Износ или поломка амортизатора, а также нарушение его герметичности. Это может быть вызвано длительной эксплуатацией, высокой нагрузкой или попаданием грязи. При перемещении жидкости неисправные клапаны испытывают чрезмерные нагрузки, что со временем приводит к их поломке и образованию течи. Использование неисправных амортизаторов может серьезно повредить автомобиль, вплоть до разрушения деталей подвески.

4. Поломка опоры амортизатора. Обычно это происходит по двум причинам: а) износ резины в опоре; б) выход из строя подшипника. Явным признаком поломки является стук, даже при движении по незначительным неровностям.

5. Износ креплений подвески. Эти элементы можно считать расходным материалом, и в процессе эксплуатации их износ неизбежен. Своевременная замена креплений поможет избежать повреждений других деталей.

Основной причиной поломок подвески является некачественное дорожное покрытие. Также на срок службы агрегата влияют стиль вождения, качество технического обслуживания и использование низкопробных комплектующих.

Изучив конструкцию, принцип работы и характеристики подвески, можно сделать вывод, что это сложный механизм, требующий внимательного контроля и качественного обслуживания, прежде всего, для обеспечения безопасности на дороге. Подвеска играет важную роль в работе всего автомобиля и в условиях вождения. Классификация подвесок разнообразна, что позволяет каждому выбрать автомобиль по своим предпочтениям.

Современные технологии в подвеске автомобилей

Современные технологии в подвеске автомобилей значительно изменили подход к проектированию и производству этих систем, что в свою очередь улучшило характеристики управляемости, комфорта и безопасности. В последние десятилетия наблюдается активное внедрение новых материалов, электронных систем и инновационных конструктивных решений, что позволяет создавать подвески, адаптированные под различные условия эксплуатации и предпочтения водителей.

Одной из ключевых тенденций является использование адаптивных и активных подвесок. Эти системы способны автоматически регулировать жесткость и высоту подвески в зависимости от дорожных условий и стиля вождения. Например, в автомобилях с активной подвеской используются датчики, которые отслеживают состояние дороги и поведение автомобиля, а затем на основе полученных данных система изменяет характеристики амортизаторов. Это позволяет значительно повысить уровень комфорта и управляемости, особенно на неровных или извилистых участках дороги.

Еще одной важной инновацией является применение пневматических подвесок. Такие системы позволяют изменять клиренс автомобиля, что особенно полезно для внедорожников и автомобилей, предназначенных для эксплуатации в сложных условиях. Пневматическая подвеска может автоматически подстраиваться под нагрузку, что обеспечивает оптимальное распределение веса и улучшает сцепление с дорогой.

Современные подвески также активно используют легкие и прочные материалы, такие как алюминий и композиты. Это позволяет снизить общий вес автомобиля, что в свою очередь положительно сказывается на топливной экономичности и динамических характеристиках. Легкие подвески также способствуют улучшению управляемости, так как уменьшают неподрессоренные массы, что позволяет колесам быстрее реагировать на изменения в дорожных условиях.

Кроме того, в последние годы наблюдается рост популярности систем, интегрирующих подвеску с другими электронными системами автомобиля, такими как системы стабилизации и управления. Это позволяет создавать более комплексные решения, которые обеспечивают не только комфорт, но и безопасность. Например, системы, которые могут предсказывать и предотвращать заносы, автоматически подстраивают работу подвески для поддержания максимального сцепления с дорогой.

В заключение, современные технологии в подвеске автомобилей открывают новые горизонты для улучшения характеристик транспортных средств. Инновационные решения, такие как адаптивные и активные подвески, пневматические системы и использование легких материалов, делают автомобили более безопасными, комфортными и эффективными. В будущем можно ожидать дальнейшего развития этих технологий, что позволит создавать еще более совершенные подвески, способные удовлетворить потребности самых требовательных водителей.

Вопрос-ответ

Какие бывают виды подвески?

Существует несколько основных видов подвески автомобилей: независимая и зависимая. Независимая подвеска позволяет каждому колесу двигаться независимо от других, что улучшает управляемость и комфорт, и делится на типы, такие как Макферсон, двойной поперечный рычаг и многорычажная. Зависимая подвеска, в свою очередь, соединяет колеса одной оси, что может быть проще и дешевле в производстве, но часто уступает в комфорте и управляемости. Также выделяют пневматическую, пружинную и торсионную подвески, каждая из которых имеет свои особенности и применения.

Каков принцип работы системы подвески?

Как работают простые подвески. Подвеска — это, по сути, демпфированная пружина, создающая противодействующую силу при сжатии. Пружины выдерживают вес автомобиля. Демпферы противодействуют движению пружин, рассеивая их энергию и предотвращая их бесконтрольное колебание.

Советы

СОВЕТ №1

Изучите основные виды подвески, такие как независимая и зависимая. Понимание различий между ними поможет вам выбрать подходящий автомобиль в зависимости от ваших потребностей и стиля вождения.

СОВЕТ №2

Регулярно проверяйте состояние подвески вашего автомобиля. Обратите внимание на любые необычные звуки или изменения в управляемости, так как это может указывать на необходимость ремонта или замены компонентов.

СОВЕТ №3

При выборе автомобиля учитывайте тип подвески, который используется. Например, автомобили с независимой подвеской обеспечивают лучшую управляемость и комфорт, в то время как зависимые могут быть более надежными и простыми в обслуживании.

СОВЕТ №4

Не забывайте о важности настройки подвески для улучшения производительности. Если вы планируете использовать автомобиль для спортивного вождения, рассмотрите возможность установки спортивной подвески для повышения устойчивости и контроля.
