Как прочитать ошибку опель корса д

Проверка ошибок педалями на АКПП Corsa D

Всем привет! Многие диагностируют ошибки педалями — это удобно, не требует особых знаний, а самое главное бесплатно;)). Самодиагностика без проблем делается на механической коробке передач, а вот некоторые люди никак не могут проверить наличие ошибок на автоматической коробке, о чём и интересовались у меня.

Выкладываю свой вариант проверки педалями на АКПП:

Вообщем то порядок действий такой же как на МКПП и Easytronic: — нажать одновременно педали газа и тормоза — вставить ключ и повернуть в предстартовое положение, но не заводить

Опель корса д самодиагностика

Ручные сканеры являются наиболее удобными и универсальными устройствами для проверки систем управления работой двигателя на моделях более поздних годов выпуска.

Системы OBD-I (модели до 1995 года выпуска)

Электронный блок управления имеет встроенную систему самодиагностики (On Board Diagnosis (OBD) system), которая служит для поиска неисправностей в системе и включает контрольную лампочку двигателя на приборном щитке в случае обнаружения неисправностей. Код неисправности сохраняется в памяти электронного блока управления и доступен для считывания.

Считывание кодов неисправности систем OBD-I

Для считывания записанных в памяти электронного блока управления кодов неисправности соедините клеммы STI и GND диагностического разъема подключения.

Подсоедините вольтметр к клемме STO и «массе» автомобиля. Включите зажигание и подсчитайте число отклонения стрелки прибора или миганий контрольной лампочки двигателя. Например, код 34 будет выведен как 3 длинных мигания лампочки, пауза, 4 коротких мигания.

Очистка кодов неисправности системы OBD-I

Для очистки кодов неисправности отсоедините провод минусовой клеммы аккумулятора и выжмите педаль тормоза дольше, чем на 5 секунд.

Коды неисправности систем OBD-I (модели 1993-1995 годов выпуска, кроме моделей 1994 и 1995 годов выпуска с 4-цилиндровым двигателем и автоматической коробкой передач)

Коды неисправности систем OBD-I (модели 1994 и 1995 годов выпуска с 4-цилиндровым двигателем и автоматической коробкой передач)

Системы OBD-II (модели с 1996 года выпуска)

Диагностический разъем подключения системы OBD-II

Разъем расположен под панелью приборов на стороне водителя.

Модели с 1996 года выпуска имеют систему самодиагностики второго поколения OBD-II. Доступ к электронному блоку управления этой системы можно получить только при помощи специального сканера, который необходимо подключить к 16-штырьковому диагностическому разъему подключения, расположенному под панелью приборов. При обнаружении неисправности электронный блок управления включает сигнальную лампочку на приборном щитке и сохраняет код неисправности в памяти.

Считывание кодов неисправности системы OBD-II

Для считывания кодов неисправности системы OBD-II используйте специальный сканер, который необходимо подключить к диагностическому разъему подключения. Если сканера нет, необходимо обратиться к специалистам.

Очистка кодов неисправности системы OBD-II

Для очистки кодов неисправности системы OBD-II необходимо использовать специальный сканер.

Электронный блок управления имеет встроенную систему текущей самодиагностики, которая по сигналам датчиков непрерывно отслеживает состояние двигателя. В случае обнаружения неисправности эта система идентифицирует ее и информирует об этом водителя предупредительным сигналом «CHECK ENGINE», который высвечивается индикатором, расположенный на комбинации приборов. Анализируя различные сигналы (см, ниже таблицу диагностических кодов), электронный блок управления определяет отказавшую систему по величине эксплуатационных параметров, зафиксированных соответствующим датчиком или исполнительным механизмом. Световой предупредительный сигнал на комбинации приборов информирует водителя о наличии неисправности, Сигнал выключается автоматически сразу после устранения неисправности, Однако электронный блок хранит в своей памяти коды неисправностей (обычно, кроме кодов №16, 43, 51, 53), связанных с соответствующими отказами, до тех пор, пока диагностическая система не очистится (не «сбросит» информацию) путем отключения предохранителя «EFI» при выключенном зажигании.

Диагностический разъем (DL.C1).

Если была обнаружена неисправность, то при работе в тестовом режиме будет высвечиваться ее код (за исключением кодов, указанных в таблице), При этом должны быть замкнуты выводы «ТЕ2» и «Е1» диагностического разъема. При работе в тестовом режиме даже после устранения неисправности диагностический код будет сохраняться в памяти электронного блока управления и при выключенном зажигании (кроме указанных выше). Также это возможно и при работе в режиме текущей самодиагностики Выбор вида режима самодиагностики (текущий или тестовый) и вывод диагностических кодов осуществляется перемыканием выводов «ТЕГ, «ТЕ2» и «Е1» диагностического разъема.

Индикатор неисправности двигателя («CHECK ENGINE»)

1. Индикатор «CHECK ENGINE» — предупреждающий световой сигнал, представляющий собой световое табло на комбинации приборов, зажигается при включенном зажигании и при неработающем двигателе.

2. После запуска двигателя индикатор «CHECK ENGINE» должен погаснуть Если же индикатор продолжает гореть при работающем двигателе, это значит, что система диагностирования предупреждает о сбоях в работе двигателя или его систем

Вывод диагностических кодов

Внимание: при диагностике используются два основных режима: текущей самодиагностики и тестирования. Режим текущей самодиагностики

Для получения выходного диагностического кода необходимо выполнить следующие процедуры:

2. Включите зажигание, но не запускайте двигатель

3. Замкните накоротко выводы диагностического разъема «ТЕ1» и «Е1»,

Световое табло загорается и гаснет 2 раза в секунду.

б) Индикация кода неисправностей

При наличии неисправности световое табло мигает каждые 0,5 секунды. Первая последовательность вспышек соответствует первому числу диагностического кода, состоящего из двух цифр. После паузы 1,5 секунды выводится вторая последовательность вспышек, соответствующая второму числу кода При наличии двух и более кодов неисправностей при выводе между ними устанавливается интервал 2,5 секунды.

После того как все коды выведены, наступает пауза 4,5 с, а затем все они повторяются, пока выводы «ТЕ1» и «Е1» диагностического разъема замкнуты,

При записи некоторых кодов используется двухстадийный алгоритм Он заключается в том, что при проявлении неисправности в первый раз ее код временно заносится в память электронного блока управления Если эта же неисправность фиксируется во время второго испытательного ездового теста, то в этом случае загорается световое табло. Второй ездовой тест проводится повторно в том же режиме, (Однако между первым и вторым испытательным ездовым циклом зажигание должно быть выключено). При самодиагностике в режиме тестирования, индикатор загорается при первом проявлении неисправности

5 По окончании диагностирования снимите перемычку с выводов диагностического разъема

Для получения выходного диагностического кода в режиме тестирования необходимо выполнить следующие процедуры.

Внимание: подтверждением того, что система-самодиагностики функционирует в режиме тестирования, является мигание индикатора «CHECK ENGINE» при включенном зажигании. При этом время между концом и началом последовательных импульсов (вспышек), то есть скважность импульсов, составляет 0,13 секунды.

3. Запустите двигатель и начните движение автомобиля со скоростью 10 км/ч или выше.

4. Имитируйте ситуации, в которых проявляется неисправность.

5. Перемкните с помощью подходящего провода выводы «ТЕ1» и «Е1» диагностического разъёма.

6 Прочтите диагностические коды по количеству вспышек индикатора «CHECK ENGINE».

7. По окончании диагностирования отсоедините провода от диагностического разъема,

8. Прочтите диагностический код по количеству миганий (вспышек) индикатора «CHECK ENGINE» (диагностические коды см. в таблице).

Индикация диагностики

1. Если в одно и то же время появляются 2 и более кода неисправностей, то в первую очередь выводится код, имеющий наименьший номер, а далее — по мере нарастания номеров

2. Все коды неисправностей, зафиксированные в ездовом цикле, кроме указанных выше, сохраняются в памяти электронного блока управления с момента регистрации до момента стирания («сброса»),

3, После устранения неисправности коды неисправностей исчезают с индикатором «CHECK ENGINE», но сохраняются в памяти электронного блока управления, за исключением номеров кодов, указанных выше.

Стирание диагностического кода

1. После ремонта неисправного узла диагностический код сохраняется в памяти электронного блока управления. Поэтому он должен быть удален (стерт) путем отключения предохранителя «EFI» (при выключенном зажигании).

Время отключения (не менее 10 с) зависит от температуры окружающей среды (чем ниже температура, тем дольше предохранитель должен быть отключен).

2. После операции стирания необходимо выполнить ездовой тест и убедиться, что выводится код «нормальной работы» индикатором «CHECK ENGINE».. Если тот же диагностический код вновь выводится индикатором «CHECK ENGINE», это означает, что ремонтные работы выполнены неудовлетворительно.

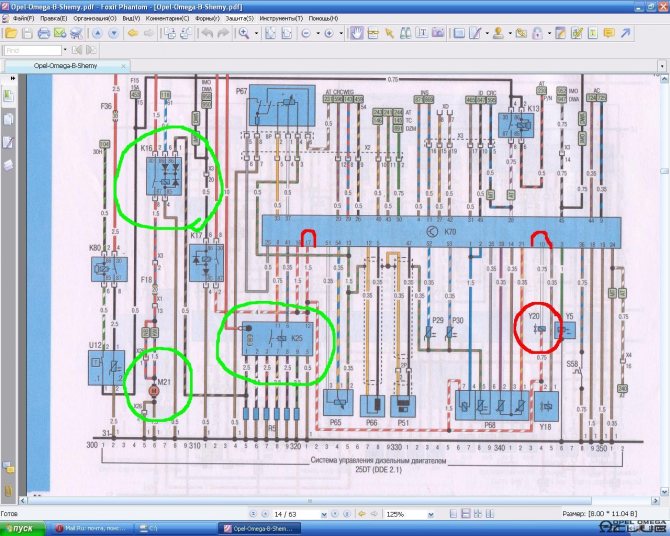

Проверка цепи диагностической системы

Поиск неисправностей вольт/омметром

Процедура проверки системы электронного управления впрыском топлива

Проверка элементов системы впрыска с помощью осцилографа

Примечание: ниже приведены осциллограммы правильного вида для различных двигателей.

ЮТ, IGF- Е1 (4A-FE, 7A-FE) Цена деления: X — 20 мсек, Y — 2 В Режим: холостой ход.

KNK- Е1 (4A-FE, 7A-FE) Цена деления: X -1 мсек, Y — 0,5 В. Режим: частота вращения 4000 об/мин.

№10-20 — Е1 (4A-FE, 7A-FE) Цена деления: X — 20 мсек, Y — 20 В, Режим: холостой ход

Стандартные коды ошибок Опеля Корсы аналогичны общепринятому ряду программных шифров изготовителя. В некоторых версиях типа сборок 2007-2008 года есть смысл выполнять самодиагностику автомобиля. Небольшое количество электронных систем позволяет относительно точно установить область поломки.

Для машин 2010 года и более поздних рекомендуется проводить полноценную компьютерную диагностику. Здесь обилие электроники требует предельно точных показаний.

Ошибки Corsa C

Используется стандартный набор неисправностей, актуальный для большинства автомобилей производителя. В режиме самодиагностики здесь информация выводится на лампу проверки двигателя.

Коды ошибок Corsa D

Аналогично происходит считывание неисправностей на машине второго поколения. Коды основного порядка используются без изменений. Нововведения касаются только дополнительного навесного оборудования, не используемого ранее.

Расшифровка кодов ошибок Opel Corsa

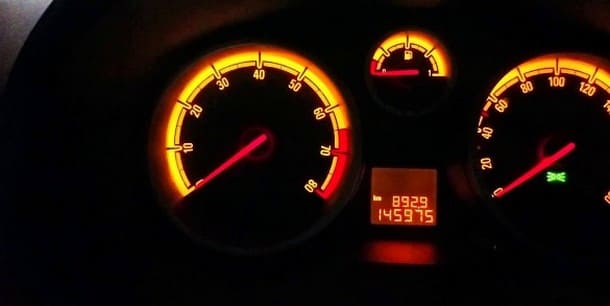

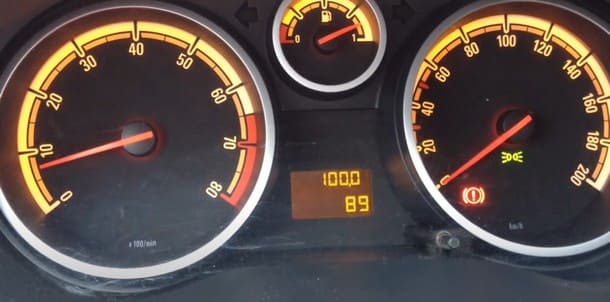

При выполнении самодиагностики автомобиля на приборке может отразиться одно или двухзначный шифр. Эти символы обычно означают, что в авто обнаружена одна или несколько проблем, в зависимости от комбинации.

В ранних версиях авто, на приборной панели Корсы отражались ошибки путем мигания лампочки проверки двигателя. Для последних модификаций актуально выведение кода на дисплей.

В режиме самодиагностики на приборке выводятся двухзначные ошибки. Коды могут содержать информацию об одной или двух проблемах одновременно. К примеру, ошибка 12 говорит о самой себе или наличии неисправностей №8 и 4.

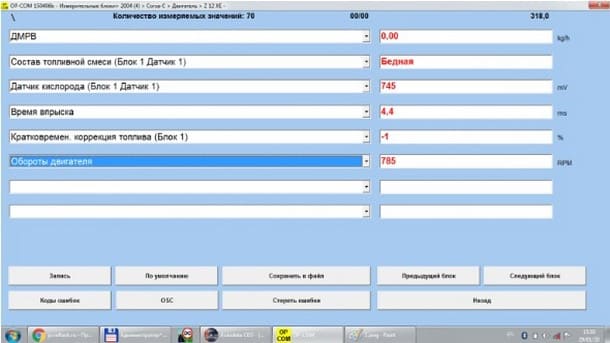

При выполнении компьютерной диагностики ошибка выводится на экран более сложная. Дальше имеется расшифровка составных частей кода.

Первая часть содержит информацию об области неисправности:

• Р – проблемы в двигателе;
• В – модули кузовных систем нарушены;
• С – ходовая часть работает неправильно;
• U – нарушение взаимодействия между электронными системами.

Вторая часть — зашифрованная информация, не имеющая значения для пользователя. Здесь данные расшифровываются так:

• 0 – общий номер для OBD 2;
• 1 и 2 – кодировка производителя;
• 3 – резервная система.

• 1 и 2 – питание силовой установки;
• 3 – модуль зажигания работает некорректно;
• 4 – вспомогательный контроллер;
• 5 – система холостого хода неисправна;
• 6 – ECU или цепи питания модуля;
• 7 и 8 – неисправности трансмиссионных блоков.

В конце шифра идут две цифры, указывающие на порядковый номер проблемы.

Ошибки руля Corsa

Самой распространенной проблемой является код U2143, указывающий, что неисправен датчик угла поворота руля. Для ремонта замените поврежденный элемент и перезагрузите бортовой компьютер.

Неисправности коробки

При поломках КПП на экране сканера выводится латинская буква F, указывающая на проблемы с трансмиссией. Выполните отдельную диагностику системы.

На сканере могут выводиться поломки вроде Р0700 или Р0722, указывающие на потерю связи модулем управления трансмиссионным блоком и разрыве КПП и кулисы.

Независимо от порядкового номера поломки, процедура ремонта и обслуживания агрегата выполняется только специалистами на сервисных станциях.

Ошибки педали газа

Нередко на приборке можно обнаружить код 2135, указывающий на неполадки в системе подачи топлива. Проблема часто скрывается в приводе педали газа.

Ошибка машинка с ключиком на Opel Corsa

В зависимости от комплектации и года машина оборудована двумя типами подобных указателей.

1. Лампочка в виде машинки с гаечным ключиком указывает на проблемы в работе мотора. Подключите к авто диагностический сканер и выполните подробную диагностику.
2. Машинка с ключом зажигания. Символ говорит о наличии проблем со штатным иммобилайзером. Модуль может быть поврежден или неисправна его проводка.

Корса: ошибка подушек безопасности

При индикации лампочки подушек безопасности, система сообщает водителю об отказе или повреждении цепи пиропатрона, активирующего устройство. При диагностике высвечиваются ошибки: В0016-0092 и другие, указывающие на конкретную неисправность.

Корса: ошибка АБС

На приборке авто выведен сигнальный датчик, указывающий на неприятности с системой АБС. При компьютерной диагностике системы на дисплее может отразиться ошибка Р1712 или аналогичные, указывающие на потерю связи с датчиками колес или неисправности блока.

Примечательно, что ошибок может быть несколько. После расшифровки ремонт выполняется исключительно путем замены поврежденного элемента целиком. Детали АБС не ремонтопригодны.

Опель Корса: ошибка F

В сборках авто с мотором 1,2 – 1,3 литра нередко выстреливает ошибка Ф при выполнении диагностики. Машина часто не заводится, либо после запуска мотора двигается неправильно.

Проблема актуальна только для АКПП, механика подобному не подвержена. Делать нужно следующее:

• подключить диагностический сканер к машине;
• настроить прибор на считывание ошибок коробки передач;
• считать проблемы и расшифровать их при помощи стандартной сетки производителя.

Далее выполняется ремонт/замена поврежденного узла и перезагружается бортовой компьютер.

P0068 — ошибка Opel Corsa

Датчик давления впускного коллектора передает неправильные данные. Здесь проверяют целостность проводки и очищают активную зону сенсора – нередко чувствительный элемент забивает грязью.

P0141 — code

Нагревательный элемент датчика кислорода до нейтрализатора неисправен.

Поломка P0170

Неправильная воздушная смесь, поступающая в цилиндры. Выполните полную диагностику системы.

Неисправность P0171

Скорее всего в топливной магистрали присутствует подсос воздуха. Потребуется внимательно изучить патрубки, шланги и механизмы на предмет трещин, потертостей и потери герметичности.

Поломка P0500

От датчика скорости машины не поступает сигнал. Подобное актуально для всех авто серии. Механическая часть сенсора может износиться или забиться грязью. Нередко проблема появляется при износе проводки.

P1138 — код

Датчик кислорода указывает на чрезмерно богатую топливную смесь. Причиной является забитый воздушный фильтр или заливка низкосортного топлива.

Code P1405

Датчик управления клапаном рециркуляции отработанных газов неисправен или засорен. Ремонт заключается в очистке сенсора или его замене.

P1551 —поломка

Слишком низкое напряжение на входе в аккумулятор. Проверьте генератор и реле регулятор.

Неисправность P1607

Вызвана поломкой привода сцепления. Выполните проверку модуля ЕТСМ.

Код Р1700

Символ указывает на общие неисправности в модуле АКПП. Для определения точной поломки нужно провести более тщательную диагностику.

Корса: ошибки 1732 1711 1712 1710

Подобные проблемы нередко вгоняют водителей в ступор. Ошибки говорят, что датчики вращения колес передают неправильную информацию.

Неприятность может скрываться в нескольких местах.

1. Повреждение блока АБС.
2. Износ диска сцепления или его деформация. Это провоцирует сбои в электронике. Если диск проскальзывает, машина не понимает, что на колеса передается неправильное вращение, что и отражают сенсоры. В результате происходит подобный затуп.

Ошибка P1895: что значит

Модуль управления двигателем неисправен. Фактический показатель момента вращения отличается от измеренного.

P2008 — code

Неисправность цепи электромагнитного клапана деактивации порта. Изучите Твинпорт или систему его автоматической проверки (если компонент отвязан).

Неисправность P2544 00

Указывает на нарушение управления крутящим моментом по запросу входного сигнала. Причиной может выступать отказ ДПКВ, проблемы с коробкой или сцеплением.

B2652 04 — ошибка

Лампочка подсветки прикуривателя вышла из строя. Также может косвенно указывать на неполадки в предохранителе или проводке.

C0460 — ошибка

Датчик угла поворота и усилия рулевого колеса поврежден или критически изношен. Проблема решается заменой сенсора целиком.

Код С0545: Корса

Проблема может дополняться индексом С0545-08. Неполадки скрываются в модуле ЭУР. Для выполнения ремонта полностью продиагностируйте магистрали.

U2105: поломка

Ошибка выдает поломку CAN шины ЕСМ.

U2107 71: code

Говорит о поступлении неправильных данных от модуля контроля кузова ВСМ. Проверьте проводку и контролирующие датчики.

Поломка 1N5P2

Эта экзотическая неисправность выдает перегорание наружной лампочки на кузове. После замены поврежденного элемента выполните сброс модуля.

Поломка 0301

Обнаружены множественные пропуски зажигания в первом цилиндре. Выполните тщательную диагностику системы зажигания, подачи топливной смеси.

Неисправность: 5252

Типичная поломка после 150 000 километров пробега. Опытные водители советуют заменить свечи зажигания.

Как посмотреть ошибки на Корсе

Чтобы считать коды самостоятельно — выполните последовательность действий.

1. Вставить ключ в замок зажигания, но не поворачивать его.
2. Одновременно выжать педали газа и тормоза.
3. Включить зажигание, но двигатель не запускать.
4. Теперь лампочка чек начнет мигать.

Пользователю нужно внимательно следить за морганием лампы. Если проблем нет, лампа будет мигать без перерыва. В случае наличия неисправностей, она будет выдавать 4-хзначный код с небольшими перерывами между цифрами.

Сброс ошибок на Opel Corsa

Чтобы выполнить перезагрузку неисправностей — снимите клеммы питания с аккумулятора на 15 минут. Затем все верните на место. Если все сделано правильно — ошибки пропадут, а БК перезагрузится.

Также можно все провернуть программно.

1. Выключите зажигание.
2. Одновременно нажмите и удерживайте тормоз и кнопку сброса суточного пробега.
3. Не бросая сцепление и тормоз включите зажигание.
4. Дождаться, пока на дисплее суточного пробега не появится 4 коротких черточки.

Стандартные коды Корсы дают полное понимание картины состояния электронных систем автомобиля. Для считывания и расшифровки большинства обозначений потребуется наличие дополнительного оборудования и глубоких познаний.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Как прочитать ошибку опель корса д

Диагностируем ошибки Опель Корса сами. Где находится диагностический разъем, что надо для диагностики и считывания ошибки

Расположение диагностического разъема автомобилей OPEL CORSA. Какое нужно и как выбрать оборудование для самостоятельной диагностики ошибок автомобиля.

Обслуживание современных автомобилей без возможности проведения компьютерной диагностики уже немыслимо. Количество электронных систем, контролирующих и обеспечивающих работу различных узлов и агрегатов, неуклонно растёт. Если раньше программное обеспечение могло определять несколько десятков ошибок, то ЭБУ современных моделей выявляют сотни неисправностей. Предусмотренная на некоторых машинах возможность самодиагностики уже не способна справиться с задачей. Для объективной оценки состояния техники требуется получить полный доступ к кодам неисправностей и программному обеспечению, зашитому в память ЭБУ. Для этого надо:

1. Знать, где находится диагностический разъём автомобиля.
2. Иметь переходник, позволяющий подключать к диагностическому разъёму специальное оборудование.
3. Обзавестись электронным оснащением и программным обеспечением, позволяющим вести обмен данными с ЭБУ.

Эти условия просто обязаны выполняться на сервисных центрах, занимающихся ремонтом и обслуживанием машин. Что до цен, то они отнюдь не запредельны. Приобрести необходимое оборудование и научиться его использовать при желании может любой автовладелец.

Предохранители Опель корса д и реле со схемами блоков и инструкцией по ремонту и обслуживанию

Opel Corsa D (опель корса д) — четвёртое поколение одной из самой популярной серии Corsa. Годы выпуска: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014. За это время автомобиль прошел рестайлинг один раз. В данной статье Вы найдете описание блоков предохранителей и реле Опель Корса Д со схемами блоков, местами их расположения и фотографиями. Выделим предохранитель отвечающий за прикуриватель. В конце предложим для скачивания полную инструкцию по ремонту opel corsa d.

Исполнение блоков предохранителей и реле может отличаться от представленного и зависит от года выпуска и страны поставки Вашего Опель Корса Д.

Монтажный блок

Он находится с левой стороны рядом с аккумуляторной батарей и закрыт защитной крышкой, на обратной стороне которой находится актуальная схема.

Вариант 1

Фото — схема

Описание

1	30А Стартер
2	7,5А Кондиционер
3	15/30А Обогрев системы питания дизеля
4	15А Звуковой сигнал
5	15А Easytronic, автоматическая коробка передач
6	7,5А Блок управления двигателем
7	15А Противотуманные фары
8	30/40А Охлаждение двигателя
9	30/40/60А Охлаждение двигателя
10	30/60А Easytronic, коробка передач
11	7,5/15А Свечи накаливания, система зажигания
12	5А Блок управления наружным освещением, регулировка угла наклона фар, система адаптивною света
13	7,5А Отопитель, кондиционер
14	5А Easytronic, автоматическая коробка передач
15	10А Дальний свет, адаптивное освещение справа
16	10А Дальний свет, адаптивное освещение слева
17	10А Основные предохранители
18	7,5А Электронный блок управления двигателем
19	10А Подушка безопасности
20	10А Основные предохранители
21	15/20А Основные предохранители
22	70А Центральный блок управления электрооборудованием автомобиля
23	20А Компрессор, комплект для ремонта шин
24	15А Топливный насос
25	30А Электронный блок управления антиблокировочной тормозной системой
26	30А Обогрев заднего стекла
27	30А ABS
28	30А Электровентилятор салона (кондиционер, климат-контроль)
29	20А Предохранитель прикуривателя
30	7,5А Кондиционер, климат — контроль
31	20А Механизм подъема левого окна
32	20А Механизм подъема правого окна
33	7,5А Обогрев наружных зеркал
34	Резерв
35	Резерв
К1	Реле включения звукового сигнала
К2	Реле зажигания (реле разгрузки замка зажигания), вывод «15»
КЗ	Реле включения обогрева фильтра
К4	Реле включения дальнего света фар
К5	Реле включения компрессора кондиционера
Кб	Реле включения передних противотуманных фар
К7	Реле включения вентилятора радиатора
К8	Реле электронного блока управления двигателем
К9	Реле включения стартера
К10	Реле включения топливного насоса
К11	Реле зажигания (реле разгрузки замка зажигания), вывод «15»
К12	Реле включения обогрева стекла двери задка
К13	Реле включения вентилятора радиатора
К14	Реле включения вентилятора радиатора

За работу прикуривателя отвечает предохранитель номер 29 на 20А.

Вариант 2

Схема

Обозначение

R1	Реле обогрева заднего стекла
R2
R3
R4
R5
R6	Реле управления двигателем (ЕС)
R7	Реле сигнала
R8	Реле стартера
R9	Реле подогревателя топлива
R10	Фара дальнего света
R11
R12	Реле передних противотуманных фар
R13	Реле сцепления компрессора кондиционера
R14	Реле топливного насоса (FP)
1	60А
2	30А Подогрев заднего стекла
4	30A ASM передача
5	40A AC / Система обогрева
8	60A Двигатель вентилятора системы охлаждения
9	50A Двигатель вентилятора охлаждающей жидкости двигателя
10	40A Антиблокировочная система тормозов (ABS)
25	15А Передние противотуманные фары
26	20А Электрические окна
27	30А
28	20А Электрические окна
29	Резерв
30	20A Управление двигателем
31	30А
32	7,5А Управление двигателем
33	15А Управление двигателем
34	15А Управление двигателем
35	Резерв
36	15А Автоматическая коробка передач (АТ)
37	15А Сигнал
38	Резерв
39	Резерв
40	10A Дальний свет дальнего света, левый
41	10A Фара дальнего света, правая
42	10A Муфта компрессора переменного тока
43	10А Обогрев зеркал
44	Резерв
45	15А Управление двигателем
46	10A Модуль управления направлением фар
47	7,5А Управление двигателем
48	7,5A AC / система обогрева
49	30A Стартер
50	15А
51	15A Топливный насос (FP)
52	20A Модуль управления SRS
53	30A Антиблокировочная тормозная система (ABS)
54	7,5A AC / система обогрева

Блок на аккумуляторе

Данный блок крепится к крышке аккумуляторной батареи и состоит из плавких вставок высокой мощности.

Схема

Расшифровка

1. 80А Используется для дизельных двигателей
2. 80А Рулевое управление с электроусилителем
3. 60А Дополнительный и независимый обогреватель
4. 50А Питание монтажного блока, расположенного в багажнике
5. 40А Дополнительный и независимый обогреватель

Дополнительные реле

В зависимости от комплектации возможно расположение отдельных элементов реле вне блока, напримр:

• k16 — реле вентелятора
• FA1 — кондиционер
• FA2 / FA3 — обогрев

Блок в салоне

Данный блок расположен под панелью приборов, за защитной крышкой.

Схема

Назначение

1	Резерв
2	10А Приборы, информационный дисплей
3	20А Радиоприемник
4	7,5А Выключатель (замок) зажигания
5	20А Стеклоочиститель ветровою стекла
6	15А Центральный замок двери задка (багажника)
7	20А Центральный замок боковых дверей
8	Резерв
9	10А Освещение салона
10	7,5А Рулевое управление с электрическим усилителем
11	7,5А Блок управления наружным освещением, стоп-сигнал, переключатель сцепления
12	7,5А ABS, стоп — сигнал
13	3А Рулевое колесо с обогревом
14	7,5А Задний держатель велосипеда, система парковки, датчик дождя, внутреннее зеркало, блок переключателей (на центральной консоли)

Блок в багажнике

Он находится на стойке слева и закрыт защитной крышкой.

Схема

Описание

1	15А Система адаптивного света фар
2	Резерв
3	15А Обогрев левого сиденья
4	15А Обогрев правого сиденья
5	Резерв
6	Резерв
7	Резерв
8	20А Система Flex-Fix, тягово-сцепное устройство
9	Резерв
10	Резерв
11	Резерв
12	Резерв
13	Резерв
14	Резерв
15	20А Система Flex-Fix, тягово-сцепное устройство
16	Резерв
17	20А Раздвижная крыша
К1	Реле зажигания (реле разгрузки замка зажигания) вывод «15а»

Инструкция Opel Corsa D

Больше информации про ремонт и обслуживание Опель Корса Д можете узнать изучив данную инструкцию: «скачать«.

На этом всё. А если хотите помочь дополнить материал, пишите в комментарии.

Трансмиссия

Вообще, Opel Corsa продается с тремя видами трансмиссии: механика, робот и автомат. Из основных проблем механики надо отметить частый выход из строя задней передачи. Автомат медлительный, тугой, но в эксплуатации достаточно надежный.

Стандартные проблемы робота — рывки, удары и ямы при переключениях, что не очень комфортно. Эксперты говорят, что водителю крайне сложно понять степень его износа, если только что-то ломается окончательно, тогда он начинает сильно шуметь. А так, даже на новой машине поведение робота кажется аварийным.

Эбу опель корса (opel corsa) — где находится основные неисправности и способы ремонта

Большинство автомобилей иностранного производства оснащены бортовыми компьютерами или ЭБУ. Опель Корса не стал исключением. Электронный мозг этого транспортного средства отвечает за все системы от запуска двигателя до скорости вращения колес. Однако, какой бы совершенной ни была конструкция электронных блоков управления (ЭБУ) – они все равно могут выходить из строя.

Ситуация это не самая приятная, да и в связи со сложностью устройства о самостоятельном ремонте говорить не приходится (хотя и такие умельцы есть). В сегодняшней статье мы поговорим о том, какие неисправности могут случиться с ЭБУ Opel Corsa, чем они могут быть вызваны и как правильно их диагностировать.

Первое впечатление

Первое впечатление машина оставляет приятное. По сравнению с главными конкурентами и Hyundai Getz, салон выглядит намного более привлекательным. Управляемость автомобиль с годами не теряет остроты, а вот динамика… Во-первых, у двигателя всего 80 сил, во-вторых, он трудится в паре с роботом, но о нем чуть позже.

Не считая пары царапин и сколов краски на кузове, внешний вид Opel Corsa 2008 с годами остается нормальным. А вот в салоне несколько хронических болячек «вылезают» наружу. Например, хромированные ручки дверей облезают, кожа на руле теряет товарный вид, а катушка может срабатывать через раз. Но интереснее, какие проблемы внутри. О них нам рассказали специалисты автосервиса.

Где находится диагностический разъем Опель Корса, диагностика, ошибки

Расположение диагностического разъема автомобилей OPEL CORSA. Какое нужно и как выбрать оборудование для самостоятельной диагностики ошибок автомобиля.

Обслуживание современных автомобилей без возможности проведения компьютерной диагностики уже немыслимо. Количество электронных систем, контролирующих и обеспечивающих работу различных узлов и агрегатов, неуклонно растёт. Если раньше программное обеспечение могло определять несколько десятков ошибок, то ЭБУ современных моделей выявляют сотни неисправностей. Предусмотренная на некоторых машинах возможность самодиагностики уже не способна справиться с задачей. Для объективной оценки состояния техники требуется получить полный доступ к кодам неисправностей и программному обеспечению, зашитому в память ЭБУ. Для этого надо:

1. Знать, где находится диагностический разъём автомобиля.
2. Иметь переходник, позволяющий подключать к диагностическому разъёму специальное оборудование.
3. Обзавестись электронным оснащением и программным обеспечением, позволяющим вести обмен данными с ЭБУ.

Выбор переходника

Кабель OBD-II

Для подключения потребуется адаптер в формате OBD-II. Выбирайте его форму и размер с учётом места расположения разъёма. Если предполагается использовать его для диагностики автомобилей различных моделей, необходимо обзавестись универсальным адаптером, поддерживающим различную распиновку. Распиновка – это определённое расположение контактов гнёздах разъёма. Она зависит не только от используемого протокола. Даже согласившись соблюдать единый формат OBD-II, производители располагают контакты по-своему. Некоторые операции по перепрограммированию ЭБУ и проверке электронных компонентов невозможно выполнить без точного знания распиновки конкретной модели машины.

Типы диагностических разъемов применяемых на Opel

Информация о материале Категория: Диагностические разъемы автомобилей Создано: 01 мая 2010 10 апреля 2015 32404

10-ти контактный разъем

Тип разъема №1 — 10-ти контактный разъем

Марки и года (ориентировочно): все модели 1988-1996 гг Типичное расположение: на моделях Vectra-A и Omega-A — под капотом; на модели Astra-F — в салонном блоке предохранителей

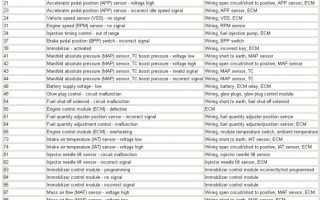

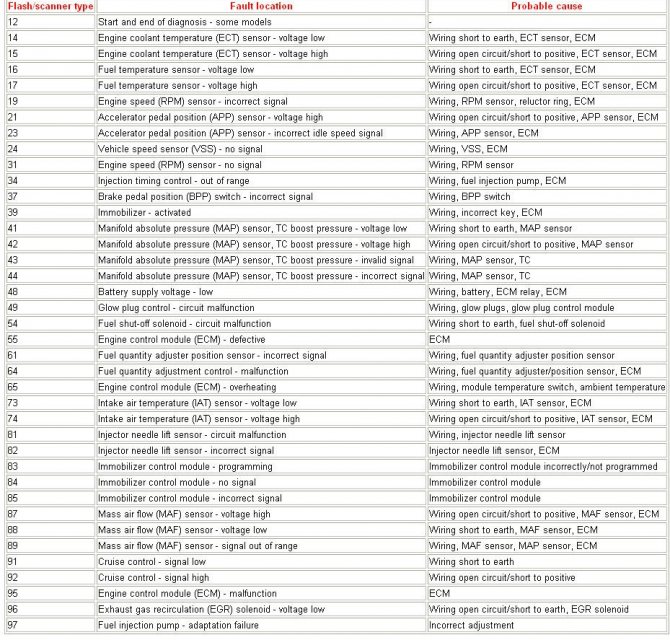

Коды ошибок OPEL

Ошибки Opel по протоколу OBDI. Самодиагностика.

12 — Начало и конец диагностики

13 — Датчик кислорода — открытая цепь

14 — Датчик температуры охлаждающей жидкости — низкое напряжение

15 — Датчик температуры охлаждающей жидкости — высокое напряжение

16 — Датчик детонации 1 — некорректный сигнал

17 — Форсунка / форсунки — неисправность электрической цепи

18 — Блок управления двигателем (ECM) — контроль датчика детонации

19 — Датчик частоты вращения двигателя — некорректный сигнал

21 — Датчик положения дроссельной заслонки — низкое напряжение

22 — Датчик положения дроссельной заслонки — высокое напряжение

24 — Датчик скорости транспортного средства — нет сигнала

25 — Форсунка / форсунки — низкое напряжение

28 — Реле топливного насоса — неисправность электрической цепи

29 — Реле топливного насоса — низкое напряжение

32 — Реле топливного насоса — высокое напряжение

33 — Датчик абсолютного давления (MAP) — высокое напряжение

34 — Датчик абсолютного давления (MAP) — низкое напряжение

35 — Блок управления двигателем (ECM), регулятор холостого хода — некорректная скорость холостого хода

41 — Блок управления двигателем (ECM), сигнал зажигания цилиндра № 2 и № 3 — высокое напряжение

42 — Блок управления двигателем (ECM), сигнал зажигания цилиндра № 1 и № 4 — высокое напряжение (дизельные двигатели)

42 — Блок управления двигателем (ECM), сигнал зажигания — высокое напряжение (кроме дизельных двигателей)

43 — Соленоид рециркуляции отработавших газов (EGR) — неисправность электрической цепи

44 — Датчик кислорода — бедная смесь

45 — Датчик кислорода — богатая смесь

46 — Блок управления двигателем (ECM), сигнал зажигания — высокое напряжение

6.2.2 Система самодиагностики (OBD) и коды

На моделях с 1990 до 1994 года устанавливается система самодиагностики OBD1, а с 1995 года – система самодиагностики OBD2.

Для определения кодов неисправности в системе OBD1 необходимо просто рассоединить проверочный разъем, расположенный под панелью приборов. Но для определения кодов неисправностей в системе OBD2 необходимо использование специального прибора для просмотра кодов неисправностей. Для проведения диагностики системы уменьшения токсичности выхлопных газов и управления работой двигателя желательно использовать цифровой вольтметр, который имеет высокое входное сопротивление и не влияет на работу проверяемой цепи (см. рис. Цифровой вольтметр).

Для определения кодов неисправностей и анализа систем управления двигателем необходимо использовать специальные сканеры (см. рис. Сканер).

Блок ECM содержит встроенную систему самодиагностики, которая обнаруживает и классифицирует неисправности в электрических цепях. Когда модуль ECM обнаруживает неисправность, загорается контрольная лампа “check engine”, неисправность идентифицируется, и код неисправности записывается в память и сохраняется в ней.

Имеются четыре способа самодиагностики неисправности двигателя. Контрольная лампа “check engine” загорается, если имеется неисправность в U-способе.

U-способ наиболее удобен для пользователя.

Способ чтения памяти. Предназначен для отдела технического обслуживания для проверки запасенных кодов неисправностей.

D-способ. Используется для проверки неисправных частей.

Способ очистки. Предназначен для удаления записанных кодов неисправности.

Самый подробный список кодов ошибок для всех моделей автомобиля Opel

Из чего состоит ошибка

По стандарту OBDII все комбинации должны состоять из 5-ти символов.

Первый символ, указанный перед кодом, поможет определить категорию ошибки:

• В — неисправность “кузовных” элементов (системы управления стеклоподъемниками, переключательными устройствами, безопасности, центральным замком и т. д.);
• С — неполадки в работе подвески и ходовой составляющей;
• Р — неисправности модуля управления мотором, трансмиссией, датчиков и электрических цепей;
• U — ошибки в функционировании электронных модулей (управления системой парковки, цифровых интерфейсов).

Второй символ в комбинации обозначает класс неисправности:

• 1 и 2 — категория ошибки;
• 3 — резервный символ.

Третья цифра свидетельствует о типе проблемы:

• 1 и 2 — неисправности в системе впрыска и подачи горючего;
• 3 — неполадки в работе системы зажигания;
• 4 — ошибки в функционировании вспомогательных узлов и механизмов (каталитических нейтрализаторов или улавливания паров горючего);
• 5 — неисправности контроллеров холостых оборотов и других датчиков;
• 6 — неполадки в функционировании электрической и электронной составляющей авто;
• 7 и 8 — ошибки в работе модуля управления коробкой передач;
• 9 и 0 – резерв.

Четвертый и пятый – число, соответствующее порядковому номеру неисправности.

Неисправность может выводиться и в других форматах, на это влияет:

• тип оборудования, использующегося для диагностики;
• версия программного обеспечения тестера;
• версия утилиты на компьютере;
• метод проверки – самодиагностика, компьютером или тестером.

Калькулятор: перевод ошибки в формат OBDII

Если вы не знаете код ошибки в формате OBD2, воспользуйтесь инструментом перевода

Таблица с ошибками и рекомендациями по их устранению

Общие ошибки

• 70405;
• 070405.

• 35108;
• 35208;
• 35308.

1. В машине отключается система зажигания.
2. Кнопка одометра зажимается и удерживается.
3. Через несколько секунд на дисплее с суточным пробегом появится индикация интервалов технического обслуживания. Кнопка должна удерживаться в нажатом состоянии. Одновременно выжимается педаль газа.
4. Ключ в замке прокручивается, чтобы включить зажигание.
5. Индикатор «InSp» начнет моргать на экране. Через несколько секунд он должен исчезнуть.

Неисправности контроллеров распредвала и коленвала

• 001004;
• 1004.

Ошибки могут проявляться в виде:

• 0100;
• 010006;
• 10006.

• 011514;
• 011517.

Комбинации могут выводиться в вариациях:

• 0340;
• 030401;
• 034004.

1. Провести диагностику работы самого устройства. Если датчик неисправен, он подлежит замене.
2. Выполнить проверку целостности проводов, подключенных к устройству. Поврежденные электроцепи, а также кабели с изношенной изоляцией меняются на новые.
3. Протестировать целостность штекера и убедиться в работоспособности контактных элементов. Если требуется, меняется сама колодка.

• 3650;
• 36504;
• 036504.

• поломка самого контроллера;
• засорение контактных элементов на колодке с проводами, питающими регулятор;
• повреждение кабелей датчика;
• «глюки» в работе блока управления.

Неисправности лямбда-зондов

Комбинация может проявляться в виде:

• 0136;
• 13504;
• 13601;
• 13602;
• 13604;
• 13611;
• 013504;
• 013604;
• 013611;
• 013601;
• 013602.

Неисправности датчиков двигателя и ABS

Комбинации могут выводиться в вариациях:

• 59761;
• 59704;
• 059704;
• 059761;
• 059701.

Проблемы с электрикой

• 000970;
• 0970;
• 970.

• 11014;
• 011014.

Коды могут быть:

• 48006;
• 048106;
• 48106;
• 048206;
• 48206.

1. Проверить сам вентилятор, в частности, его электродвигатель. Если моторчик нерабочий, он подлежит замене. Можно произвести демонтаж устройства, выполнить его разбор и внимательно осмотреть все конструктивные компоненты. Поврежденные детали меняются или перепаиваются.
2. Выполнить диагностику проводки. При повреждении изоляционного слоя возможно замыкание в системе, что приведет к нестабильной работе вентилятора.
3. Отключить разъем питания и выполнить его очистку. Бывает такое, что из-за выплескивания антифриза из расширительного бачка жидкость попадает на колодку и вызывает замыкание. Нужно разобраться с проблемой утечки расходного материала и заменить разъем методом пайки.
4. Проверить работу всех предохранителей и реле.

Ошибки могут выводиться в вариациях:

• 053003;
• 53006;
• 053006.

• выход из строя одного из датчиков (для устранения выполняется диагностика цепи и очистка контактов);
• неисправность блока управления системой круиз-контроля;
• повреждение проводов или колодок, подключенных к управляющему модулю;
• неисправность рулевого переключателя системы (также следует проверить контакты).

• 56003;
• 056003.

• 068304;
• 068302.

• проверка высоковольтных свечей и их очистка от следов нагара и налета;
• диагностика целостности высоковольтных проводов и их замена при необходимости;
• проверка целостности трамблера, его контактов и качества подключения кабелей;
• диагностика катушки зажигания.

• 14070;
• 014070.

• 161400;
• 161450

• 218217;
• 218214.

1. Неисправный датчик. Вероятнее всего, отремонтировать устройство не получится, поэтому его придется менять.
2. Попадание влаги на разъем устройства. Для устранения проблемы можно удлинить провода, питающие контроллер. Это приведет к образованию петли, с которой будет стекать влага.
3. Произвести замену колодки. Жидкость попадает на контакты штекера через поврежденный или изношенный уплотнитель, что приводит к их разрушению.

Ошибки могут проявляться в виде:

• 62104;
• 62103;
• 062103;
• 062104;
• 062108.

1. Отключить минусовой клеммный зажим аккумуляторной батареи на 10 минут или более. Иногда деактивация питания в бортовой сети позволяет решить проблему сбоя электроники.
2. Выполнить диагностику CAN-шины. Надо проверить целостность всех контактов и проводов. Проблема может заключаться в программном сбое, тогда решить ее получится только путем внесения изменений в прошивку.

Неисправности двигателя

• 001161;
• 1161;
• 1166;
• 001166
• 0011 66;
• 01161.

Комбинации могут выводиться в вариациях:

• 001462;
• 001466;
• 1462;
• 1463;
• 1466;
• 01463;
• 001463.

• 006800;
• 6800

Коды могут быть в вариациях:

• 17011;
• 017012;
• 17012;
• 017011

• датчик массового расхода воздуха (произвести очистку регулятора специальным средством или поменять);
• кислородный контроллер (проверить питание и заменить при необходимости);
• компрессию двигателя;
• воздушный фильтрующий элемент.

• засорение форсунок системы впрыска;
• неисправность контроллера кислорода.

• выход из строя или некорректная работа турбины двигателя либо нагнетательного устройства;
• пониженное давление моторного масла в силовом агрегате;
• некорректная работа системы ЕГР;
• во впускном коллекторе обнаружен лишний воздух либо подача его потока ограничена (связано с забитостью воздушного фильтра);
• поломка контроллера давления наддува (наиболее вероятный вариант, нужно проверить датчик).

Появление данного кода обусловлено следующими признаками;

• на панели приборов появился индикатор «Чек»;
• возможно ограничение скорости передвижения до 40 км/ч;
• снижение мощности силового агрегата;
• появление шума из-под капота (неисправность компрессорного устройства или турбины).

Ошибки могут быть:

• 30101;
• 030101
• 0302;
• 30201;
• 30301;
• 30401;
• 030104;
• 030301;
• 030201;

• расходомер воздуха;
• кислородный контроллер;
• также следует продиагностировать воздушный фильтр, вышедшие из строя элементы подлежат замене.

Возможные причины неисправности:

• отказ модуля зажигания, повреждение его корпуса или отсоединение контактов;
• выход из строя высоковольтных проводов или износ их изоляции;
• поломка свечей зажигания или образование нагара на них.

Коды могут проявляться в виде:

• 04205A;
• 0425A;
• 042052.

Информация для считывания неисправностей актуальна для следующих моделей Opel (Опель):

• Antara (Антара);
• Astra H Z16XER, Z18XER (Астра Н Z16ХЕР, Z18ХЕР с механической трансмиссией, «автомат» или «робот изитроник»);
• Astra G Z18XE (Астра Г);
• Astra J 1.6;
• Astra GTC;
• Corsa D (Корса Д) 2007 г. и других годов выпуска;
• Frontera (Фронтера);
• Insignia (Инсигния);
• Meriva 2008 (Мерива) и других годов выпуска;
• Mokka (Мокка);
• Omega (Омега);
• Vectra (Вектра);
• Zafira A и B (Зафира А и Б).

Как диагностировать ошибку?

Чтобы считать ошибки Опель Мерива B или Корса D на авто с механической трансмиссией, последовательно выполняются действия:

1. Педали газа и тормоза одновременно выжимаются.
2. В замок зажигания вставляется ключ.
3. Производится активация зажигания, но двигатель не запускается.
4. Через несколько секунд после этого на дисплее одометра появится комбинация с ошибкой.

Если требуется посмотреть ошибки на транспортном средстве с автоматической трансмиссией, инструкция по считыванию будет другой:

1. В замок вставляется ключ.
2. Элемент управления прокручивается, чтобы активировать зажигания. Силовой агрегат запускать не нужно.
3. Водитель выжимает педаль тормоза и удерживает ее в таком положении.
4. Рычаг автоматической трансмиссии переводится в режим «D».
5. Водитель отключает зажигание и убирает ногу с педали тормоза.
6. Затем одновременно выжимаются обе педали. Отпускать их не нужно.
7. Производится активация системы зажигания без пуска силового агрегата.
8. На дисплее панели приборов начнут отображаться ошибки, которые необходимо считать. Комбинации выводятся в шестизначном виде.

При проведении самодиагностики педаль газа выжимается до упора, а тормоз — со средним усилием. Должен раздаться щелчок, свидетельствующий об активации концевиков. Если кодов неисправностей несколько, то они будут выводиться последовательно. После вывода ошибок Опель появится комбинация «000000», которая говорит о завершении проверки.

Важно знать С помощью диагностики педалью газа можно получить только ошибки типа P****. Неисправности С****, B**** и U**** считываются только с помощью специального диагностического оборудования.

Видео: самодиагностика Опель

Канал «Mr11vlad11» в своем видео подробно показал процесс тестирования автомобиля Opel с использованием приборной панели.

Как сбросить ошибку?

Процедура обнуления памяти выполняется так:

1. В автомобиле отключается система зажигания.
2. Пользователь нажимает на клавишу сброса суточного пробега на приборной панели. В течение трех секунд после этого на экране должна появиться индикация интервалов для проведения технического обслуживания авто.
3. Выжимается педаль тормоза, кнопка на одометре должна остаться в нажатом состоянии. Производится активация системы зажигания.
4. Примерно через десять секунд на экране должна появиться надпись «InSp» с цифрами. Если автомобиль оснащен бензиновым мотором, то комбинация будет 35000, если дизельным — то 50000. Индикатор «InSp» должен моргать, после чего исчезнет. Это свидетельствует об успешном обнулении памяти и удалении ошибок.

Стоимость диагностики ошибок для Opel на СТО Москвы и Питера

Примерные цены на проведение комплексной диагностики автомобилей Опель:

Город	Название компании	Адрес	Номер телефона	Цена
Москва	Север Моторс	Ул. Дубнинская, 83	+7 499 685-18-21	2500 руб.
Серебряный слон	Ул. Пяловская, 7	+7 499 488-18-88	3500 руб.
Санкт-Петербург	Автомагия	Ул. Учительская, 23	+7 812 701-02-01	2000 руб.
ClinliCar	Большой Сампсониевский пр., 61к2	+7 812 200-95-63	3000 руб.

Видео: удаление кодов неисправностей из блока управления

Канал «Gnat Ignat» в своем видеоролике подробно рассказал о том, как стереть комбинации ошибок из памяти микропроцессора на примере Астра H.
