Топливный насос высокого давления (ТНВД) обеспечивает подачу топлива под высоким давлением для эффективного сгорания в дизельном двигателе. Знание принципа работы ТНВД, его видов, возможных неисправностей и методов диагностики поможет автомобилистам продлить срок службы автомобиля и избежать дорогостоящих ремонтов. В этой статье рассмотрим функции ТНВД, его важность, основные признаки неисправностей и способы их выявления. Читайте дальше, чтобы стать более осведомленным владельцем автомобиля.
Что собой представляет
Как уже многие осознали, данное название является аббревиатурой. ТНВД расшифровывается как топливный насос высокого давления. Основная функция этого устройства заключается в своевременной подаче дизельного топлива в камеру сгорания под высоким давлением. Дизельное топливо обладает важной характеристикой: его качественное воспламенение возможно лишь при достаточном давлении. Если давление окажется слишком низким, искра не сможет воспламенить топливную смесь. Использование стандартной поршневой системы в данном случае считается неэффективным. Для функционирования дизельного двигателя необходимо создать давление не менее 150 мегапаскалей. Именно для решения этой задачи и был разработан специализированный агрегат ТНВД.
С внедрением современной системы впрыска Common Rail, которая обеспечивает электронное управление форсунками, насос стал выполнять лишь одну функцию – поддержание необходимого уровня давления. Однако стоит отметить, что система Common Rail не устанавливается на все автомобили. Топливный насос высокого давления является ключевым и незаменимым элементом, обеспечивающим корректную работу двигателя. Каждому владельцу дизельного автомобиля будет полезно ознакомиться с принципом работы этого устройства и его различными типами.
Топливный насос высокого давления (ТНВД) играет ключевую роль в работе дизельных двигателей, обеспечивая необходимое давление для впрыска топлива в цилиндры. Эксперты выделяют несколько типов ТНВД, включая механические и электронные насосы, каждый из которых имеет свои особенности и преимущества. Механические насосы чаще встречаются на старых моделях автомобилей, тогда как электронные обеспечивают более точное управление подачей топлива и повышают эффективность работы двигателя.
Диагностика ТНВД включает в себя проверку давления, тестирование на наличие утечек и анализ работы системы впрыска. Специалисты рекомендуют регулярно проводить профилактические осмотры, так как неисправности могут привести к серьезным проблемам, таким как потеря мощности, увеличение расхода топлива и даже поломка двигателя. Наиболее распространенные неисправности связаны с износом деталей, загрязнением фильтров и неправильной настройкой системы. Своевременное обращение к профессионалам поможет избежать дорогостоящего ремонта и продлить срок службы автомобиля.
Конструкция устройства
Существует несколько типов топливных насосов высокого давления (ТНВД) для дизельных двигателей. В этом разделе мы рассмотрим общее устройство ТНВД. Этот насос состоит из двух основных элементов: плунжера (или поршня) и цилиндра малого диаметра, по которому перемещается плунжер. В совокупности они формируют плунжерную систему. Для их производства используется только высококачественная сталь, что позволяет выдерживать значительные давления без деформации. Ключевым аспектом является высокая точность, с которой изготавливается такая плунжерная пара.
Многим автомобилистам известно, что ТНВД является одним из самых дорогостоящих компонентов в конструкции двигателя. Высококачественные материалы и необходимость создания высокоточного оборудования делают эту деталь достаточно дорогой. На территории бывшего СССР существовало менее трех заводов, способных производить топливные насосы высокого давления.
Работа насоса во многом зависит от минимального расстояния между элементами плунжерной пары, известного как прецизионное сопряжение. Кроме того, насос отвечает за распределение топлива по форсункам, выступая в роли промежуточного элемента в системе, который непосредственно соединен с насосом. Нижняя часть форсунки располагается в камере сгорания и отвечает за распыление дизельного топлива. Время воспламенения определяется углом опережения.
Обычно ТНВД устанавливается в подкапотном пространстве, рядом с двигателем. На иномарках трубопроводы, соединяющие насос и форсунки, выполнены из металла, что может усложнить процесс демонтажа детали.
Теперь вы ознакомлены с устройством ТНВД дизельного двигателя. Это общая информация, и для более глубокого понимания специфики конструкции стоит изучить насос конкретного типа.
| Характеристика | Тип ТНВД | Возможные неисправности и диагностика |
|---|---|---|
| Принцип работы | Плунжерный (распределительный) | * Низкий давление топлива: проверка давления манометром, диагностика топливной системы. * Неравномерная подача топлива: проверка давления на каждом цилиндре, анализ работы форсунок. * Подтекание топлива: визуальный осмотр, проверка герметичности соединений. * Износ плунжерных пар: измерение зазоров, проверка на стенде. |
| Распределительный с роторным насосом | * Повреждение ротора или статора: визуальный осмотр, проверка на стенде. * Негерметичность: проверка на утечки топлива. * Износ шестерен: анализ шума, вибрации, проверка на стенде. |
|
| Встроенный в топливный модуль (низкого давления) | * Низкое давление топлива: проверка давления манометром, диагностика топливного насоса. * Засор топливного фильтра: замена фильтра. * Неисправность электрической части: проверка напряжения, сопротивления обмоток. |
|
| Конструкция | Механический (с приводом от распредвала) | * Износ кулачков распредвала: проверка состояния распредвала. * Износ шестерен привода: анализ шума, вибрации. * Повреждение вакуумного регулятора (если есть): проверка вакуума. |
| Электронный (с электронным управлением) | * Неисправность электронного блока управления: диагностика сканером. * Повреждение датчиков: проверка показаний датчиков. * Обрыв проводки: проверка целостности проводки. * Неисправность соленоидов: проверка работы соленоидов. |
|
| Диагностика | Визуальный осмотр | * Подтеки топлива, повреждения шлангов и соединений. |
| Проверка давления топлива | * Измерение давления манометром. | |
| Компьютерная диагностика | * Считывание кодов ошибок с помощью сканера. | |
| Проверка на стенде | * Тестирование ТНВД на специальном стенде. |
Интересные факты
Вот несколько интересных фактов о топливных насосах высокого давления (ТНВД):
Читайте также:
-
Типы ТНВД: Существует несколько типов ТНВД, включая механические и электронные. Механические насосы чаще всего используются в старых дизельных двигателях, тогда как современные автомобили обычно оснащены электронными насосами, которые обеспечивают более точное управление подачей топлива и повышают эффективность работы двигателя.
-
Диагностика неисправностей: Одним из основных признаков неисправности ТНВД является трудный запуск двигателя, особенно в холодную погоду. Также могут наблюдаться перебои в работе двигателя, повышенный расход топлива и черный дым из выхлопной трубы. Современные диагностические системы могут считывать коды ошибок, связанные с работой ТНВД, что значительно упрощает процесс диагностики.
-
Ремонт и замена: В некоторых случаях ТНВД можно отремонтировать, заменив изношенные детали, такие как плунжерные пары или уплотнения. Однако в большинстве случаев, особенно при серьезных повреждениях, более целесообразно заменить насос целиком, так как это может быть более экономически выгодным и надежным решением в долгосрочной перспективе.
Разновидности ТНВД
Технологический прогресс стал причиной появления различных типов топливных насосов высокого давления (ТНВД). В дальнейшем мы рассмотрим следующие виды:
- рядный;
- распределительный;
- магистральный.
Каждый из этих типов имеет свои уникальные характеристики.

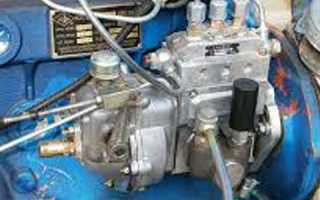

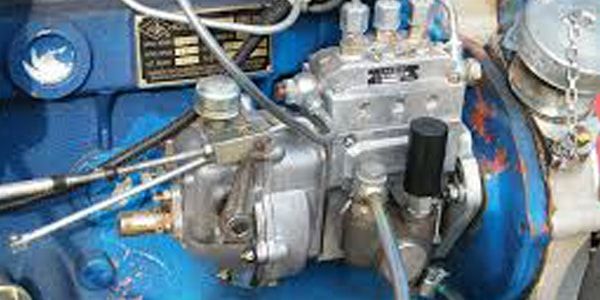

Рядный
Это очень надежный и долговечный тип насосов. В легковых автомобилях его использование прекратилось примерно в 2000-х годах, однако на дизельных грузовиках он по-прежнему широко применяется. Топливные насосы высокого давления (ТНВД) данного типа смазываются моторным маслом, что позволяет им функционировать даже на низкокачественном дизельном топливе. Рядные модели устанавливаются в двигателях с отдельными камерами сгорания.
Как следует из названия, все плунжерные пары располагаются в одном ряду. Их количество соответствует числу цилиндров в двигателе. К коленчатому валу подключается кулачковый вал, который приводит в движение каждую плунжерную пару. Для обеспечения постоянного прижатия плунжера к кулачкам используются специальные пружины.
Принцип работы довольно прост: при вращении кулачкового вала плунжер перемещается, закрывая впускные и выпускные отверстия. В это время создается высокое давление, которое открывает нагнетательный клапан. Затем дизельное топливо через топливопровод поступает к конкретной форсунке.

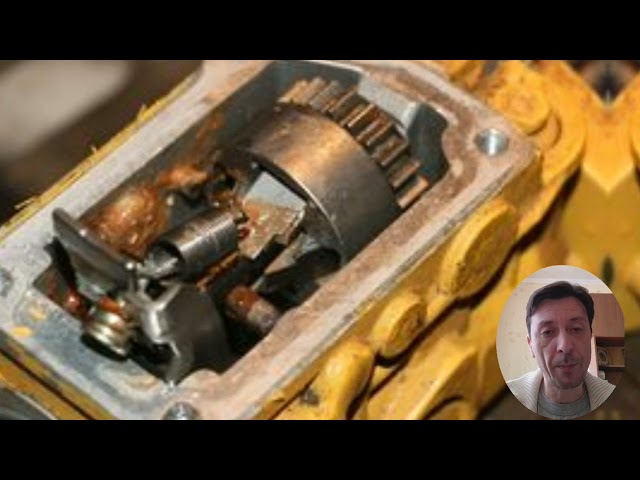

Регулировка объема подаваемого топлива осуществляется с помощью электроники. В старых автомобилях этот процесс выполнялся механически. Механический способ предполагает поворот плунжера на небольшой угол внутри цилиндра, что достигается с помощью шестерни, соединенной с зубчатой рейкой. Рейка, в свою очередь, соединяется с педалью акселератора. Правильный впрыск топлива при различном нажатии на педаль осуществляется благодаря специальной муфте, в которой находятся грузики, расходящиеся под действием центробежных сил. Это обеспечивает раннее или позднее впрыскивание в зависимости от оборотов двигателя.

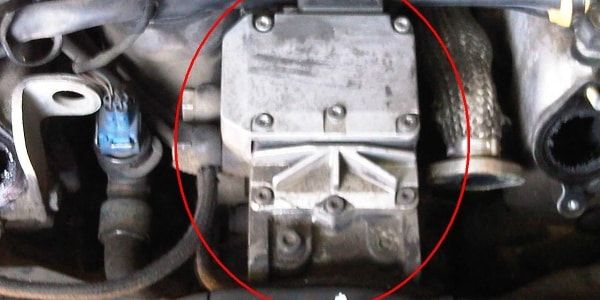

Распределительный
Это новое поколение насосов имеет несколько ключевых преимуществ по сравнению с традиционными моделями, включая компактные размеры деталей и более стабильную, плавную работу. Распределительные топливные насосы высокого давления (ТНВД) делятся на несколько категорий:
- плунжерные или роторные;
- с торцевыми, внутренними или внешними кулачками.
В их конструкции используется пара плунжеров, которые обслуживают все камеры сгорания. Из-за ограниченного срока службы такие устройства чаще всего устанавливаются на легковые автомобили. Плунжеры выполняют столько оборотов, сколько цилиндров в двигателе, что значительно сокращает срок эксплуатации по сравнению с традиционными ТНВД.
Магистральный
Современные дизельные автомобили чаще всего оборудованы системой Common Rail, которая обеспечивает прямой впрыск топлива. Ключевым элементом этой системы является магистральный топливный насос высокого давления (ТНВД). Он обеспечивает более точное управление процессом сгорания благодаря тому, что топливо подается не напрямую в цилиндр, а сначала в специальную накопительную емкость, известную как топливная рампа. Этот подход позволяет разделить этапы впрыска и создания давления.
-
Читайте также:
В зависимости от модели автомобиля, в конструкции может использоваться топливный насос высокого давления с одной, двумя или тремя парами плунжеров. В некоторых случаях также предусмотрен гидравлический привод. Топливо из накопительной емкости поступает в цилиндр через специальные клапаны, которые регулируют его дозировку.
Магистральные модели насосов представляют собой вершину развития подобных устройств, обеспечивая максимальную эффективность работы. Управление процессом осуществляется с помощью электронного блока, что, в свою очередь, делает систему уязвимой. К недостаткам можно отнести требовательность насоса к качеству дизельного топлива и его высокую стоимость. Даже незначительные деформации в движущихся частях могут привести к выходу детали из строя.
Как это работает
Давайте подробнее разберем, как функционирует топливный насос высокого давления (ТНВД). Как уже упоминалось, его основными компонентами являются плунжер и нагнетательный клапан. При вращении кулачкового вала, который получает вращение от коленчатого вала через трансмиссию, он воздействует на муфту. Эта муфта смещается в сторону форсунки, что приводит к увеличению давления топлива над плунжером. В то же время закрывается впускной канал. Как только давление достигает заданного уровня, нагнетательный клапан открывается, и топливо подается в форсунку.
Когда плунжер движется вниз, остатки топлива отводятся через специальный винтовой канал, расположенный в корпусе плунжера. В определенный момент отверстие в плунжере выравнивается с выпускным каналом, после чего процесс повторяется. В современных автомобилях управление этим процессом осуществляется с помощью электронного блока управления (ЭБУ).
ЭБУ получает данные от различных датчиков, таких как датчик температуры и датчик вращения вала, на основе которых формируются управляющие сигналы. Электронная система также учитывает степень нажатия на педаль акселератора, а также температуры топлива и охлаждающей жидкости. В памяти устройства хранятся оптимальные режимы работы. На основании заложенных алгоритмов и поступающих данных электроника регулирует циклы подачи топлива и угол опережения впрыска.
В зависимости от особенностей конструкции могут быть предусмотрены дополнительные элементы, которые контролируют работу ТНВД.
Признаки и причины неисправности
Многие владельцы автомобилей задаются вопросом, как понять, что топливный насос высокого давления дизельного двигателя неисправен или функционирует с перебоями. Существует несколько симптомов, на которые стоит обратить внимание:
- трудности с запуском двигателя;
- увеличение расхода дизельного топлива;
- ощутимые провалы в мощности;
- появление необычных звуков или шумов во время работы двигателя;
- значительная дымность выхлопных газов.
Причины этих проблем могут быть разнообразными. Наиболее распространенной является естественный износ компонентов. С увеличением расстояния между плунжером и цилиндром начинает образовываться нагар, что, в свою очередь, приводит к сбоям в системе. Это может вызвать неравномерную подачу топлива, что происходит по следующим причинам:
- износ плунжеров;
- повышенный износ клапанов или зубьев на рейке;
- снижение пропускной способности форсунок;
- механические повреждения втулки.
Ярким признаком износа плунжерной пары является «плавание» оборотов на холостом ходу.

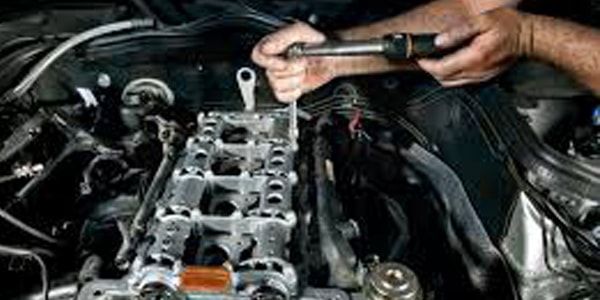

Диагностика и ремонт
Определить точную неисправность топливного насоса в условиях гаража практически невозможно. Для диагностики ТНВД требуются специализированные стенды и квалифицированные механики. Даже если вам удастся снять и разобрать насос, не стоит самостоятельно вносить изменения, учитывая высокую стоимость этой детали. Рекомендуется проводить ремонт только в авторизованных сервисных центрах. Иногда ТНВД может быть в полном порядке, а проблемы с его работой могут возникать из-за электронного блока управления. Неполадки могут быть как в «мозгах» автомобиля, так и в датчиках. Неверные показания хотя бы одного из них могут привести к неправильной передаче управляющих сигналов.
Чтобы максимально увеличить срок службы насоса, настоятельно советуем использовать только качественное дизельное топливо. Также важно регулярно проверять состояние топливного фильтра. Если он будет сильно загрязнен, даже высококачественное топливо может со временем образовывать нагар на стенках втулки. Не игнорируйте диагностику, так как своевременное выявление неисправностей поможет сэкономить на ремонте. Замена некоторых компонентов в ТНВД обойдется дешевле, чем покупка нового насоса.
Теперь вы понимаете, что ТНВД – это ключевой элемент в системе дизельных автомобилей. При покупке дешевого топлива задумайтесь, стоит ли ваша экономия риска поломки топливного насоса.
Уход и обслуживание ТНВД
Топливный насос высокого давления (ТНВД) является одним из ключевых компонентов дизельного двигателя, отвечающим за подачу топлива под высоким давлением в систему впрыска. Чтобы обеспечить его надежную работу и продлить срок службы, необходимо правильно ухаживать за этим устройством и проводить регулярное обслуживание.
Первым шагом в уходе за ТНВД является регулярная замена топливного фильтра. Загрязненное топливо может привести к засорению насосов и форсунок, что негативно скажется на работе двигателя. Рекомендуется менять фильтр каждые 10-15 тысяч километров пробега, в зависимости от условий эксплуатации автомобиля.
Также важно следить за качеством топлива. Использование некачественного или загрязненного дизельного топлива может привести к образованию отложений и коррозии внутри ТНВД. Рекомендуется заправляться на проверенных АЗС и использовать добавки для улучшения качества топлива, если это необходимо.
Регулярная диагностика системы впрыска также играет важную роль в обслуживании ТНВД. С помощью специализированного оборудования можно выявить возможные неисправности, такие как утечки, неправильное давление или недостаточная подача топлива. Если обнаружены проблемы, их следует устранять незамедлительно, чтобы избежать серьезных повреждений.
-
Читайте также:
Не менее важным аспектом ухода за ТНВД является контроль за уровнем масла в системе. Низкий уровень масла может привести к перегреву и преждевременному износу насоса. Рекомендуется проверять уровень масла не реже одного раза в месяц и при необходимости доливать его до нормы.
Кроме того, стоит обратить внимание на состояние соединительных шлангов и трубок, которые могут со временем изнашиваться и трескаться. Регулярная проверка на наличие утечек и повреждений поможет предотвратить серьезные проблемы в будущем.
В заключение, правильный уход и регулярное обслуживание ТНВД являются залогом его надежной работы и долговечности. Следуя простым рекомендациям, можно значительно снизить риск возникновения неисправностей и обеспечить эффективную работу дизельного двигателя.
Вопрос-ответ
Как ведет себя машина при неисправном ТНВД?
При неисправном топливном насосе высокого давления (ТНВД) машина может проявлять различные симптомы, такие как затрудненный запуск, неустойчивая работа двигателя, потеря мощности, а также повышенный расход топлива. В некоторых случаях могут возникать перебои в работе двигателя или его остановка. Также возможны проблемы с подачей топлива, что может привести к задымлению выхлопа и увеличению выбросов вредных веществ.
Как понять, что нужно менять ТНВД?
Понять, что нужно менять топливный насос высокого давления (ТНВД), можно по нескольким признакам: ухудшение динамики автомобиля, нестабильная работа двигателя, увеличение расхода топлива, появление стуков или шумов в районе насоса, а также проблемы с запуском двигателя, особенно в холодное время. Если вы заметили эти симптомы, рекомендуется провести диагностику системы питания.
Советы
СОВЕТ №1
Регулярно проверяйте уровень топлива и качество дизельного топлива, так как загрязненное или низкокачественное топливо может привести к повреждению ТНВД. Используйте только проверенные заправки и фильтры для топлива.
СОВЕТ №2
Обратите внимание на признаки неисправности ТНВД, такие как нестабильная работа двигателя, повышенный расход топлива или черный дым из выхлопной трубы. При появлении этих симптомов не откладывайте диагностику.
СОВЕТ №3
Проводите регулярное техническое обслуживание автомобиля, включая проверку системы впрыска и ТНВД. Это поможет предотвратить серьезные поломки и продлить срок службы вашего автомобиля.
СОВЕТ №4
Если вы заметили, что ТНВД требует ремонта, выбирайте только качественные запчасти и обращайтесь к профессиональным механикам. Некачественный ремонт может привести к повторным поломкам и дополнительным расходам.
