Датчик Холла – что это такое, как работает, признаки поломки и способ замены в автомобилях

Датчик Холла — ключевой элемент в автомобилях и электрических устройствах, отвечающий за определение положения и скорости вращения объектов. В этой статье рассмотрим, что такое датчик Холла, его принцип работы, признаки поломки и способы проверки. Понимание работы и диагностики этого устройства поможет избежать проблем с автомобилем и другими системами, а также сэкономить время и средства на ремонте.

Что это такое

В конце 19 века физик по имени Холл открыл увлекательный эффект, который позже получил его имя. Если металлическую пластину поместить в магнитное поле и пропустить через нее электрический ток, то под воздействием движущихся электронов она будет смещаться перпендикулярно направлению магнитного потока. На основе этого эффекта были разработаны компактные датчики, способные фиксировать положение объектов в магнитном поле.
Эти датчики нашли применение не только в автомобильной отрасли, но и в ионных ракетных двигателях, устройствах для измерения магнитного поля и даже в мобильных телефонах, где они служат основой для цифрового компаса. Простейшая версия датчика может передавать команды, определять скорости и переключать контакты. Благодаря своим небольшим размерам такие датчики можно интегрировать практически в любой механизм или мобильное устройство.

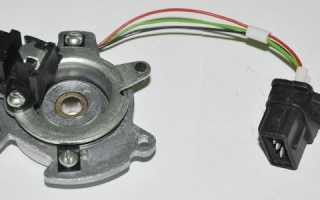

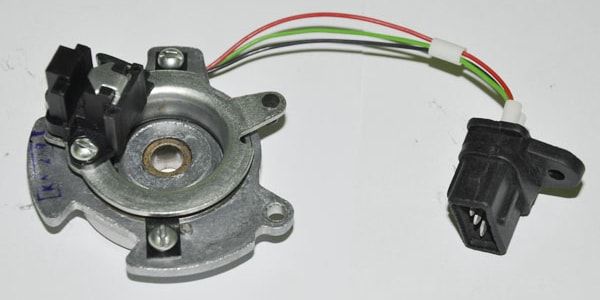

Конструкция датчика включает в себя следующие компоненты:

• постоянный магнит;
• лопасти ротора;
• проводники;
• пластиковый корпус;
• микросхему.

Понимание устройства датчика Холла поможет вам лучше разобраться в его принципе работы.

Датчик Холла представляет собой электронное устройство, которое реагирует на магнитное поле и используется в различных приложениях, включая автомобили и бытовую технику. Эксперты отмечают, что принцип работы датчика основан на эффекте Холла, который позволяет преобразовывать магнитное поле в электрический сигнал. Это делает его незаменимым в системах управления двигателями и в качестве датчика положения.

Признаки поломки датчика могут включать нестабильную работу двигателя, проблемы с запуском или неправильные показания приборов. В таких случаях рекомендуется провести диагностику, чтобы определить, действительно ли датчик является источником проблемы. Замена датчика Холла, как правило, не требует специальных навыков и может быть выполнена самостоятельно. Для этого необходимо отключить питание, снять старый датчик и установить новый, следуя инструкциям производителя. Эксперты подчеркивают важность использования качественных запчастей для обеспечения надежной работы системы.

Как устроен ДАТЧИК ХОЛЛА и как он работает? Самое понятное объяснение!

Где применяется и находится датчик Холла

Как уже упоминалось ранее, данное устройство активно используется в автомобилях. Первое его применение наблюдается в системе зажигания. Аналоговый датчик выполняет функцию преобразователя, который управляет подачей питания. Кроме того, он служит для определения положения различных компонентов автомобиля, таких как распределительный или коленчатый вал. Часто этот датчик функционирует как беспроводной контакт.

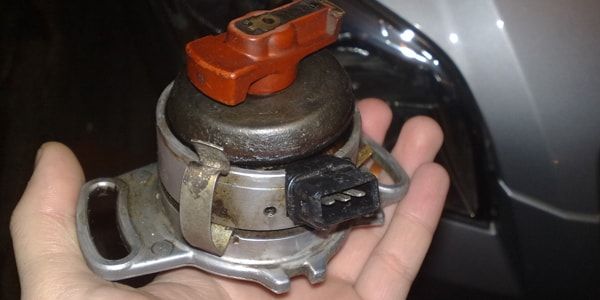

Устройство обычно устанавливается рядом с валом трамблера. В этом же месте фиксируется магнитопроводящая пластина, выполненная в виде ротора с лопастями. Количество прорезей на пластине соответствует числу цилиндров в двигателе. Чтобы узнать, где именно расположен датчик Холла для вашей модели автомобиля, вы можете обратиться к техническому руководству или специализированным форумам.

Датчик обладает рядом преимуществ, которые делают его использование в автомобиле целесообразным, а в некоторых случаях даже более выгодным по сравнению с герконовыми реле. В этот перечень входят:

• увеличение мощности двигателя;
• является необходимым элементом в конструкции спидометра и тахометра;
• повышает безопасность вождения (обеспечивает запуск антиблокировочной тормозной системы).

Интересные факты

Вот несколько интересных фактов о датчике Холла:

1. Принцип работы: Датчик Холла основан на эффекте Холла, который был открыт американским физиком Эдвардом Холлом в 1879 году. Этот эффект заключается в том, что при прохождении электрического тока через проводник, помещенный в магнитное поле, возникает поперечное электрическое напряжение. Это свойство позволяет датчику определять наличие и направление магнитного поля, что делает его полезным для различных приложений, таких как измерение скорости, положения и угловых перемещений.

2. Широкое применение: Датчики Холла используются в самых разных областях, включая автомобильную промышленность (например, для определения положения коленчатого вала и распредвала), бытовую электронику (в качестве переключателей в мобильных телефонах и ноутбуках) и даже в медицинских устройствах. Их популярность объясняется высокой надежностью, компактностью и низким энергопотреблением.

3. Признаки поломки и замена: Основные признаки неисправности датчика Холла могут включать нестабильную работу двигателя, проблемы с запуском, а также ошибки в системе управления. Замена датчика обычно не требует сложного оборудования и может быть выполнена самостоятельно, однако важно следовать инструкциям производителя и соблюдать меры предосторожности, чтобы избежать повреждения других компонентов.

Датчик холла. Что это и зачем нужен #arduino #электроника #радиотехника

Как работает датчик Холла

Теперь давайте рассмотрим, как функционирует датчик Холла. Внутри этого устройства магнитное поле формируется постоянным магнитом, а его прерывание происходит благодаря лопастям ротора. В фазе «окна» магнитные линии проникают в элемент Холла, что приводит к возникновению на нем электродвижущей силы. Когда наступает фаза «шторки», магнитное поле замыкается на ней, и ЭДС исчезает с пластины Холла. Благодаря этому процессу генерируются электрические импульсы с определенной частотой.

Количество шторок на валу строго соответствует количеству цилиндров в двигателе. Угол, под которым ток проходит через обмотку зажигания, напрямую зависит от ширины шторки. Датчик Холла вырабатывает небольшое напряжение в несколько милливольт, поэтому оно затем обрабатывается и усиливается с помощью специального операционного усилителя.

Таким образом, в результате вращения ротора создаются импульсы, необходимые для зажигания свечей. Катушка зажигания, расположенная рядом с коммутатором, преобразует прерывистые импульсы с амплитудой 12 вольт в напряжение до 25 киловольт. Именно это напряжение достаточно для формирования искры между контактами свечи зажигания и воспламенения топливной смеси в цилиндре.

Аналоговые и цифровые решения

Современный рынок предлагает широкий ассортимент датчиков данного типа, который можно условно разделить на две основные категории: аналоговые и цифровые. Аналоговые датчики измеряют разность потенциалов, преобразуя индукцию магнитного поля в электродвижущую силу (ЭДС), принимая во внимание как силу, так и полярность.

С развитием полупроводниковых технологий появился новый тип датчиков — цифровые. Их главная особенность заключается в том, что они фиксируют наличие или отсутствие магнитного поля. Когда индукция достигает заранее установленного уровня, датчик Холла сигнализирует о присутствии поля. Цифровые датчики, в свою очередь, подразделяются на биполярные и униполярные. В биполярных моделях работа устройства основана на изменении полярности, тогда как в униполярных переключение происходит при изменении уровня индукции.

Цифровые модели обеспечивают высокую точность определения заданного порога, однако у них есть недостаток — наличие зоны нечувствительности между порогами.

Что такое ДАТЧИК ХОЛЛА. Как работает и как устроен

Признаки поломки датчика

Существует несколько признаков, указывающих на возможные неисправности данного датчика, а именно:

1. трудности с запуском двигателя;
2. колебания и нестабильные обороты на холостом ходу;
3. рывки автомобиля при высоких оборотах;
4. регулярные глохания машины во время движения.

Хотя эти симптомы могут указывать и на другие неисправности, проверка датчика Холла будет полезной. Указанные признаки также могут быть связаны с проблемами в карбюраторе или инжекторной системе.

Проверка датчика на работоспособность

Проверка датчика может быть осуществлена различными способами в условиях гаража. Рассмотрим сначала наиболее простые и доступные методы:

• Примените мультиметр. Необходимо измерить напряжение на выходе датчика. В исправном состоянии оно должно варьироваться от 0,4 до 11 вольт.
• Если у вас есть осциллограф, можно проанализировать осциллограмму, которую генерирует датчик. Для этого нужно знать, какой сигнал должен выдавать исправный датчик, чтобы определить его неисправность.
• Для проверки работоспособности соедините третий и шестой выводы на колодке трамблера. Если при включенном зажигании появится искра, датчик следует заменить.
• Замкните контакты самого датчика (выход «минус» и контакт с коммутатором).
• Если все перечисленные методы диагностики кажутся вам слишком сложными или их невозможно реализовать, можно попробовать установить заведомо исправный датчик (например, взять у соседа или на авторазборке) и затем проверить, исчезли ли проблемы.

Замена датчика

Учитывая невысокую стоимость детали, ремонт такого устройства нецелесообразен, поэтому стоит обсудить процесс его установки. Замена датчика займет у водителя не более 15 минут в гараже:

Если неисправность датчика подтверждена, необходимо произвести его замену. Для этого заранее подготовьте инструменты (набор ключей и отверток). Замена датчика Холла не представляет особых трудностей, и с ней смогут справиться даже новички, если следовать следующему порядку действий:

1. Обязательно заглушите двигатель и отсоедините клеммы от аккумулятора.
2. В подкапотном пространстве отключите и снимите трамблер зажигания.
3. Снимите крышку трамблера.
4. Совместите метки ГРМ с меткой на коленчатом валу.
5. Удалите вал трамблера.

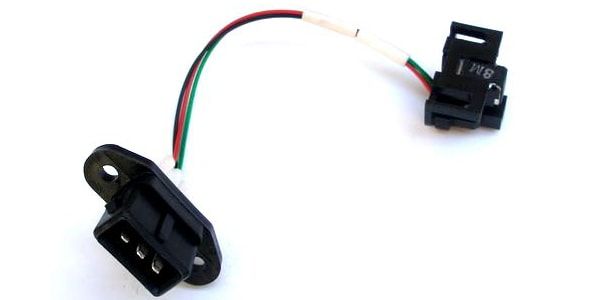

6. Снимите старый датчик и установите новый датчик Холла.
7. Соберите все обратно. Установите трамблер на место.

Теперь вы понимаете, для чего нужен датчик Холла. Как видно, диагностика не вызывает особых затруднений. Цены на датчики варьируются в пределах нескольких сотен рублей, а замена занимает всего несколько десятков минут. Это мелочи по сравнению с теми проблемами, которые может предотвратить исправный датчик. В крайнем случае, вы всегда можете обратиться в автомастерскую, где специалисты с помощью специализированного оборудования проверят работоспособность датчика.

Советы по выбору и покупке датчика Холла

При выборе и покупке датчика Холла важно учитывать несколько ключевых факторов, чтобы обеспечить его правильную работу и совместимость с вашим устройством. Вот несколько советов, которые помогут вам сделать правильный выбор:

• Определите тип датчика: Существуют разные типы датчиков Холла, такие как линейные и цифровые. Линейные датчики измеряют магнитное поле и выдают аналоговый сигнал, тогда как цифровые датчики срабатывают при достижении определенного уровня магнитного поля. Выбор типа зависит от ваших потребностей и специфики применения.
• Проверьте характеристики: Обратите внимание на рабочее напряжение, ток и чувствительность датчика. Эти параметры должны соответствовать требованиям вашего устройства. Например, если ваш проект требует работы в условиях высокой температуры, убедитесь, что выбранный датчик способен функционировать в таких условиях.
• Совместимость: Убедитесь, что датчик Холла совместим с вашей схемой или устройством. Проверьте, какие разъемы и интерфейсы используются, чтобы избежать проблем с подключением.
• Изучите отзывы: Перед покупкой полезно ознакомиться с отзывами других пользователей. Это поможет вам понять, насколько надежен и эффективен выбранный вами датчик. Обратите внимание на комментарии о долговечности и стабильности работы.
• Выбор производителя: Отдавайте предпочтение известным и проверенным производителям. Это может гарантировать качество и надежность датчика. Изучите репутацию компании и ее опыт на рынке.
• Сравните цены: Не спешите с покупкой. Сравните цены на датчики Холла в разных магазинах и онлайн-платформах. Иногда можно найти хорошие предложения или скидки, которые помогут сэкономить.
• Проверьте наличие гарантии: Убедитесь, что на датчик предоставляется гарантия. Это может защитить вас от возможных дефектов и проблем в будущем.

Следуя этим рекомендациям, вы сможете выбрать подходящий датчик Холла, который будет эффективно выполнять свои функции и прослужит долго. Не забывайте также о необходимости правильной установки и настройки устройства для достижения наилучших результатов.

Вопрос-ответ

Как устранить проблему с датчиком Холла?

Проверьте проводку: осмотрите соединения между датчиком Холла и контроллером на предмет ослабленных или поврежденных проводов. При обнаружении проблем отремонтируйте или замените проводку. Проверьте выравнивание датчика: убедитесь, что датчик Холла правильно совмещен с магнитами на двигателе.

От чего сгорает датчик Холла?

Датчики Холла, зафиксированные специальным силиконом в пазах статора мотор-колеса, выходят из строя в основном из-за попадания воды или длительных перегрузок и перегрева мотор-колеса.

Советы

СОВЕТ №1

Перед заменой датчика Холла обязательно проверьте его работоспособность с помощью мультиметра. Это поможет избежать ненужных затрат на покупку нового датчика, если проблема заключается в другом компоненте системы.

СОВЕТ №2

При установке нового датчика Холла следуйте инструкциям производителя и убедитесь, что он правильно выровнен и закреплен. Неправильная установка может привести к неправильной работе датчика и, как следствие, к сбоям в системе.

СОВЕТ №3

Регулярно проверяйте состояние проводки и соединений, связанных с датчиком Холла. Износ или повреждение проводов могут вызвать ложные срабатывания или поломку датчика, поэтому профилактика поможет избежать серьезных проблем в будущем.
