Резонатор глушителя: зачем нужен, устройство, отличие от глушителя и его влияние на звук

В системе отвода выхлопных газов автомобиля глушитель и резонатор выполняют разные функции. В этой статье рассмотрим, зачем нужен резонатор глушителя, его устройство и принцип работы, а также ключевые отличия между резонатором и глушителем. Понимание этих аспектов поможет владельцам автомобилей лучше заботиться о своих транспортных средствах и оптимизировать их работу, что повысит комфорт и безопасность на дороге.

Назначение резонатора

Вспышка топливной смеси в камере сгорания поршневого двигателя представляет собой небольшой взрыв. Этот процесс сопровождается характерным звуком, знакомым каждому, кто слышал работу любого двигателя внутреннего сгорания без системы выпуска. Давление отработанных газов поступает в выхлопную систему импульсами, которые возникают от одной вспышки до другой. Частота этих импульсов совпадает с периодом движения каждого поршня от верхней мертвой точки (ВМТ) до нижней мертвой точки (НМТ).

Резонатор выполняет несколько важных функций:

• сглаживает колебания давления отработанных газов;
• первично уменьшает звуковые вибрации, снижая уровень шума;
• понижает температуру выхлопных газов.

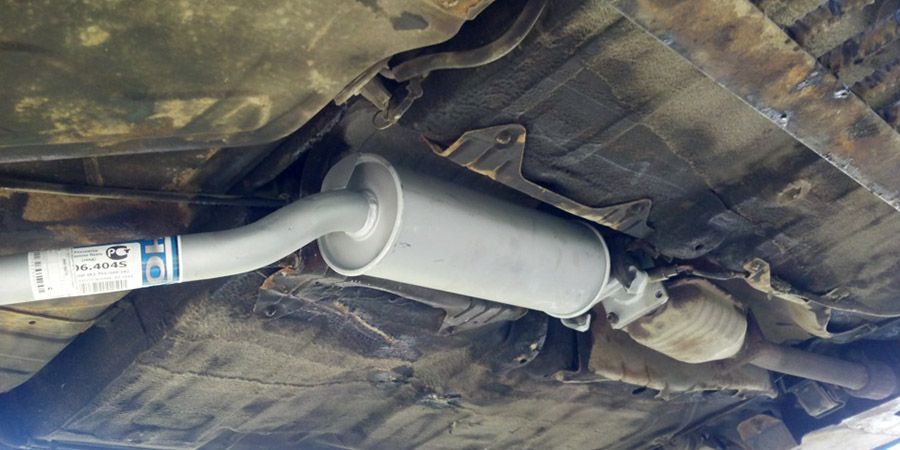

На современных автомобилях устанавливаются катализаторы (нейтрализаторы), которые могут располагаться как перед резонатором, так и внутри него.

Резонатор глушителя играет важную роль в системе выхлопа автомобиля, обеспечивая оптимизацию звука и снижение уровня шума. Эксперты отмечают, что его основная функция заключается в устранении определенных частот звука, создаваемых двигателем, что позволяет добиться более приятного и сбалансированного звучания. Устройство резонатора обычно представляет собой полую камеру, которая настроена на определенные акустические характеристики, что отличает его от глушителя, который в первую очередь отвечает за снижение общего уровня шума.

В отличие от глушителя, резонатор не предназначен для значительного уменьшения звука, а скорее для коррекции его качества. Это позволяет автомобилю звучать более гармонично, что особенно важно для автолюбителей, стремящихся к улучшению звуковых характеристик своего транспортного средства. Таким образом, резонатор глушителя является неотъемлемой частью системы выхлопа, способствуя как комфорту, так и эстетике звучания автомобиля.

Стронгер/Резонатор/Пламегаситель – ЧТО? для ЧЕГО? и ЗАЧЕМ?

Чем отличается глушитель от резонатора

Задний глушитель получает от резонатора поток газов, который уже был смягчен по давлению и имеет более низкую температуру. Основная функция глушителя заключается в том, чтобы окончательно устранить оставшиеся акустические вибрации (шум) и вывести токсичные газы за пределы автомобиля, предотвращая их попадание в салон или на кузов, что может привести к повреждениям. У резонатора и глушителя разные задачи и нагрузки, поэтому их конструкции всегда имеют отличия.

Интересные факты

Вот несколько интересных фактов о резонаторе глушителя:

1. Функция резонатора: Резонатор глушителя предназначен для улучшения звуковых характеристик автомобиля. Он помогает настроить звук выхлопной системы, уменьшая нежелательные частоты и усиливая приятные звуки, что делает работу двигателя более гармоничной и привлекательной для водителя.

2. Устройство и принцип работы: Резонатор представляет собой полую камеру, которая может иметь различные формы и размеры. Он работает на принципе резонанса, где звуковые волны, проходящие через него, могут усиливаться или ослабляться в зависимости от их частоты. Это позволяет резонатору “настраивать” звук выхлопа, в отличие от глушителя, который в первую очередь предназначен для снижения уровня шума.

3. Отличие от глушителя: Основное отличие резонатора от глушителя заключается в их функциях. Глушитель в первую очередь предназначен для снижения громкости выхлопных газов, в то время как резонатор фокусируется на управлении звуковыми частотами. В некоторых автомобилях резонатор может быть установлен отдельно от глушителя, а в других — интегрирован в его конструкцию.

Для чего нужен резонатор. Принцип работы в разрезе

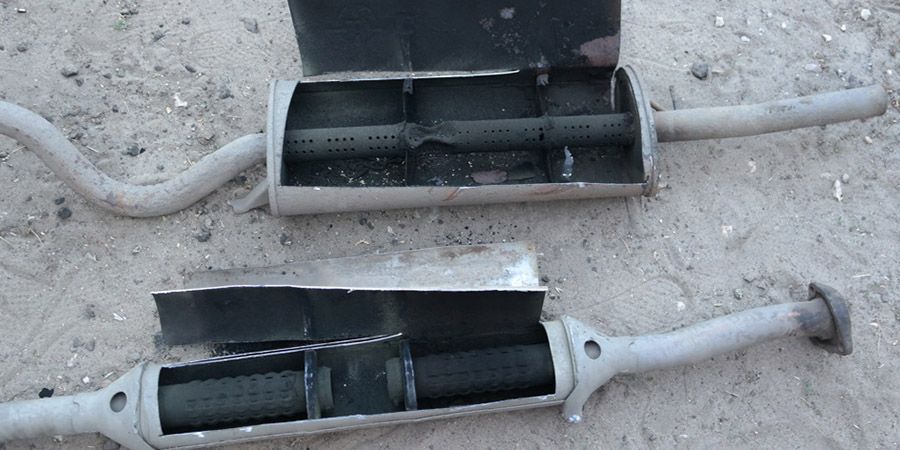

Устройство резонатора

Каждая модель транспортного средства, будь то автомобиль, трактор, мопед или любое другое, обладает своей уникальной конструкцией выхлопной системы. Однако все резонаторы имеют несколько общих элементов:

• входные и выходные патрубки;
• увеличенная емкость для обработки газовых потоков;
• трубки с отверстиями и разделение на камеры внутри;
• в некоторых моделях используется звукопоглощающий термостойкий материал, чаще всего на основе базальтового волокна.

Современные резонаторы, обладая продуманной конструкцией, имеют важное свойство. Благодаря особенностям циркуляции отработанных газов внутри резонатора, в определенные моменты между выхлопами возникает разрежение. Хотя оно и длится недолго, это явление способствует вытягиванию газов из той части системы, которая расположена ближе к двигателю внутреннего сгорания. Это помогает минимизировать загрязнение от нагара и в некоторой степени увеличивает мощность двигателя.

Неполадки в работе резонатора

Система отвода выхлопных газов функционирует в крайне неблагоприятных условиях:

• высокая температура;
• контакт с влагой на раскаленных поверхностях;
• воздействие противогололедных химикатов;
• вибрации и риск механических повреждений от бордюров, камней и прочих препятствий.

Резонатор получает более горячий первичный поток отработанных газов, чем задний глушитель. Температура выхлопных газов может достигать 700°C. Некачественные сплавы при таких условиях быстро подвергаются выгоранию, деформации и коррозии из-за влаги и реагентов. Влага, попадающая на раскаленную поверхность, может привести к деформации всей конструкции, если она изготовлена из неподходящего материала. Наилучшим вариантом для таких систем считается нержавеющая сталь, сплавленная с другими металлами и компонентами для повышения устойчивости.

Наиболее распространенные проблемы с резонатором:

• Разъединение соединений резонатора с предыдущими и последующими элементами системы.
• Повреждение внешней оболочки.
• Засорение нагаром внутренних компонентов, полостей трубок и отверстий, камер и проходов.
• Разрушение внутренних элементов из-за выгорания.

Резонатор глушителя. Принцип работы, строение и виды

Проверка резонатора

Нарушения в функционировании резонатора всегда легко заметить. Повреждение его внешней оболочки приводит к значительному увеличению шума во время работы двигателя. Для диагностики места повреждения достаточно провести визуальный осмотр. Автомобиль помещают на смотровую яму и тщательно проверяют. Однако стоит отметить, что разрушение может происходить не только в самом резонаторе.

Также необходимо проверить соединения патрубков. Обычно расстыковка происходит из-за механических ударов или полного выгорания внутренних диаметров патрубков, в тех местах, где резонатор соединяется с другими компонентами.

Повреждение внутренних элементов также вызывает изменение звука работающего двигателя, причем всегда в сторону увеличения уровня шума.

Заполнение внутренних деталей нагаром проявляется иными признаками:

• Двигатель начинает работать тише.
• Мощность двигателя снижается, иногда значительно.

Этот последний аспект особенно важен. Здесь проявляются ключевые особенности работы всех выхлопных систем. Для преодоления сопротивления, возникающего при прохождении выхлопных газов от цилиндров через выхлопную систему, требуется определенное давление. На создание этого давления расходуется часть мощности любого двигателя внутреннего сгорания. Чем сложнее проход газов через выхлопную систему, тем больше мощности уходит на преодоление этого сопротивления. Когда проходы и отверстия трубок резонатора забиваются нагаром, двигатель начинает “душиться” и не может работать на полную мощность. В случае сильного забивания резонатора, перед ним могут появляться облака дыма, например, в месте соединения с коллектором.

Резонатор может забиваться нагаром чаще и в больших объемах, чем другие элементы системы, по следующим причинам:

• Задний глушитель получает выхлопы с меньшим количеством сажи, часть которой оседает в резонаторе.
• В коллекторе перед резонатором сажа выгорает благодаря высоким температурам.

В любом случае диагностика неисправностей резонатора всегда достаточно проста.

Виды автомобильных резонаторов

Резонаторы, используемые в различных транспортных средствах, имеют ряд отличий:

• Размеры. Они могут быть как длинными, так и короткими, а также круглыми или овальными.
• Материалы, из которых они изготовлены.
• Конструкция внутри, которая может варьироваться по сложности. Простые резонаторы называют моноблочными, в то время как более сложные – комбинированными.

Наиболее заметные различия наблюдаются между резонаторами для двухтактных и четырехтактных двигателей внутреннего сгорания. Первые имеют простую и даже примитивную конструкцию, тогда как вторые значительно более сложные. С течением времени, по мере развития автомобильной техники, выхлопные системы, включая резонаторы, становятся все более сложными и эффективными.

Резонатор своими руками

Автомобили и самодельные резонаторы — это вещи, которые не всегда сочетаются друг с другом. Обычно для таких машин заказываются оригинальные запчасти от производителя. Однако на большинстве популярных моделей резонатор не является сложной деталью. Если у вас есть доступ к необходимому оборудованию для металлообработки и сварки, вы вполне можете изготовить его самостоятельно. Важно, чтобы дубликат точно соответствовал оригиналу, так как каждый резонатор проектируется для работы в паре с конкретным глушителем. Изменение конструктивных характеристик любого элемента этой пары может привести к непредсказуемым последствиям в работе двигателя. Он может либо не хватать мощности, либо, наоборот, работать слишком громко.

Кроме того, нельзя использовать обычный металл для изготовления резонатора, так как он быстро выйдет из строя.

Чаще всего резонаторы не изготавливаются с нуля, а адаптируются от других моделей по размерам и креплениям. Это может быть оправдано, например, если резонатор сломался на редком импортном микроавтобусе, для которого трудно найти запчасти. В таком случае можно установить доступный передний глушитель, например, от “Газели”.

Локальный ремонт поврежденной внешней оболочки резонатора также вполне осуществим. Задача заключается в том, чтобы заделать дыру. Последовательность ремонта выглядит следующим образом:

• Используется специальная термостойкая мастика с отвердителем. Поврежденный участок очищается наждачной бумагой и обезжиривается в соответствии с инструкцией к мастике.
• Наносится термостойкая мастика, смешанная с отвердителем, также согласно инструкции.
• На поврежденное место накладывается металлическая пластина, которую можно легко согнуть по форме резонатора.
• Пластина фиксируется с помощью саморезов по металлу (сверло на конце) или через предварительно просверленные отверстия, используя сверло меньшего диаметра, чем саморезы.
• Двигатель запускается только после полного застывания мастики, согласно указанному в инструкции сроку.

Однако чаще всего такие заплатки устанавливаются с помощью сварки.

Оба метода применимы только в том случае, если повреждение локальное, а весь корпус остается прочным.

Это означает, что необходимо убедиться, что есть к чему крепить заплату. Поэтому перед принятием решения о ремонте стоит проверить прочность всего корпуса острым металлическим предметом. Полностью испорченный резонатор может иметь множество пробоин.

Снятие и установка резонатора

Сначала необходимо обеспечить удобный доступ к нижней части автомобиля. Для этого его можно разместить на эстакаде, в смотровой яме или поднять с помощью домкрата. При использовании домкрата важно подложить стандартные башмаки, кирпичи или деревянные бруски под колеса с обеих сторон, чтобы предотвратить скатывание. Кроме того, опору домкрата обязательно следует дополнить надежной поддержкой, например, деревянными пнями или другими устойчивыми предметами.

Демонтаж

Все компоненты выхлопной системы фиксируются с помощью хомутов и обычных болтов с головками под ключ на 13, 14 или 17. Однако, если на новой машине резьбы не были заранее обработаны термостойкой смазкой, такой как медная, то для демонтажа резонатора на автомобилях старше трех лет могут понадобиться инструменты для срезания или откручивания гаек и болтов. Из-за агрессивной среды, о которой упоминалось ранее, резьбы подвергаются быстрому разрушению. В первую очередь можно попробовать обработать резьбы проникающими средствами, такими как WD, и попытаться открутить их стандартным способом. Тем не менее, стоит быть готовым к тому, что это будет грязная работа, требующая значительных усилий. Кроме того, она может быть травмоопасной:

• Ключи могут соскальзывать с головок, и рука рискует пораниться о острые металлические части. Рекомендуется использовать прочные рукавицы или перчатки и заранее продумать, куда может двинуться рука в случае срыва ключей.
• Грязь с нижней части автомобиля может осыпаться и попасть в глаза. Поэтому необходимо использовать защитные очки.

Монтаж

Установка нового или восстановленного резонатора является более аккуратной задачей по сравнению с его демонтажом. Все поврежденные и некачественные болты и хомуты заменяются на новые. Резонатор устанавливается точно в том же положении, где находился ранее. Рекомендуется обработать резьбы новых болтов медной смазкой для дополнительной защиты.

Во время эксплуатации резонатор не нуждается в регулярном техническом обслуживании. Если возникают какие-либо неисправности, он сам подает сигнал владельцу, проявляясь в виде повышенного шума или, наоборот, снижения мощности двигателя и уровня шума. Эта деталь не так труднодоступна, как коленчатый вал, и замена занимает не так много времени. Поэтому проблемы с резонатором легко решаемы.

Влияние резонатора на звук автомобиля

Резонатор глушителя играет ключевую роль в формировании звукового профиля автомобиля. Его основная задача заключается в том, чтобы улучшить акустические характеристики выхлопной системы, что, в свою очередь, влияет на общее восприятие звука автомобиля. В отличие от глушителя, который в первую очередь предназначен для снижения уровня шума, резонатор настраивает звук, создавая определенные гармоники и убирая нежелательные частоты.

Работа резонатора основана на принципе резонанса. Он представляет собой полую камеру, в которой звуковые волны взаимодействуют друг с другом. Когда выхлопные газы проходят через резонатор, они создают колебания, которые могут усиливать или ослаблять определенные частоты звука. Это позволяет добиться более приятного и сбалансированного звучания, что особенно важно для автомобилей с высокопроизводительными двигателями.

Резонаторы могут быть разных типов: некоторые из них предназначены для увеличения басов, другие — для создания более агрессивного звука. Например, резонаторы с прямоточной конструкцией могут усиливать низкие частоты, что придаёт автомобилю более мощный и спортивный звук. В то же время, резонаторы с более сложной геометрией могут сглаживать резкие звуки и создавать более мелодичный тон.

Важно отметить, что резонатор не только влияет на звук, но и может оказывать влияние на производительность двигателя. Правильно настроенный резонатор может способствовать улучшению отводов выхлопных газов, что в свою очередь может привести к увеличению мощности и крутящего момента. Однако, если резонатор неправильно подобран или установлен, это может привести к ухудшению звуковых характеристик и даже к снижению производительности.

Таким образом, резонатор глушителя — это не просто элемент выхлопной системы, а важный компонент, который влияет на звук автомобиля, его производительность и общее восприятие. При выборе резонатора стоит учитывать не только его конструкцию, но и то, какой звук вы хотите получить в результате. Правильный выбор и установка резонатора могут значительно улучшить акустические характеристики вашего автомобиля, сделав его звучание более гармоничным и привлекательным.

Вопрос-ответ

Можно ли использовать резонатор вместо глушителя?

Хотя обычно это не делается, глушитель можно заменить резонатором. Это значительно изменит звук выхлопа и, возможно, даже эксплуатационные характеристики автомобиля.

Что будет, если убрать резонатор с глушителя?

Произойдет увеличение расхода топлива, так как происходит сбой определенных настроек в системе. Существует взаимосвязь между глушителем и остальными комплектующими выхлопной системы. Если температура будет повышаться критически, первый компонент очень быстро выйдет из строя, если резонация не предусмотрена в системе.

Что дает резонатор в выхлопной системе?

Резонатор в выхлопной системе служит для улучшения звуковых характеристик автомобиля, а также для снижения уровня шума. Он работает на основе принципа резонанса, позволяя определенным частотам звука усиливаться или ослабляться, что помогает достичь более приятного и гармоничного звучания выхлопа. Кроме того, резонатор может способствовать оптимизации потока газов, что в некоторых случаях может положительно сказаться на производительности двигателя.

Советы

СОВЕТ №1

Перед покупкой резонатора глушителя, обязательно ознакомьтесь с характеристиками вашего автомобиля. Убедитесь, что выбранный резонатор соответствует модели и типу вашего глушителя, чтобы избежать проблем с установкой и работой системы.

СОВЕТ №2

Если вы хотите улучшить звук выхлопа вашего автомобиля, рассмотрите возможность установки резонатора с измененной формой или материалом. Это может значительно изменить тональность выхлопа, придавая вашему автомобилю более спортивный звук.

СОВЕТ №3

Регулярно проверяйте состояние резонатора и глушителя. Коррозия и повреждения могут привести к ухудшению работы системы выхлопа и увеличению шума. Заменяйте изношенные детали вовремя, чтобы избежать более серьезных проблем.

СОВЕТ №4

При установке нового резонатора или глушителя, рекомендуется обратиться к профессионалам. Неправильная установка может привести к снижению эффективности работы двигателя и увеличению выбросов, что негативно скажется на экологии и вашем кошельке.
