Регулировка клапанов — ключевая процедура для оптимальной работы двигателя Renault Logan с 8-клапанным мотором. Правильная настройка зазоров между клапанами и толкателями обеспечивает эффективное сгорание топлива, снижает его расход и продлевает срок службы двигателя. В статье представлены необходимые инструменты и пошаговая инструкция по регулировке клапанов, что позволит вам выполнить эту процедуру самостоятельно и избежать проблем в будущем.
Какие инструменты понадобятся для работы
Перед тем как начать регулировку клапанов, новичкам следует тщательно изучить инструкцию. Также важно заранее подготовить все инструменты и вспомогательные элементы, которые понадобятся в ходе работы.
Для выполнения регулировки вам понадобятся:
- трубчатый ключ (головка) на 10;
- стандартный набор плоских щупов;
- плоскогубцы;
- рожковый ключ на 13;
- отвертка среднего размера;
- домкрат.
Регулировка клапанов в Renault Logan с 8 клапанами является важной процедурой, которая влияет на общую производительность двигателя. Эксперты отмечают, что правильная настройка зазоров между клапанами и толкателями обеспечивает оптимальное сгорание топлива и снижает износ деталей. В процессе эксплуатации автомобиля зазоры могут изменяться, что приводит к ухудшению работы двигателя, увеличению расхода топлива и повышенному уровню шума. Специалисты рекомендуют проводить регулировку каждые 30-40 тысяч километров пробега или при появлении признаков неисправности. Это не только продлевает срок службы двигателя, но и способствует его экономичности. Профессиональный подход к этой процедуре позволяет избежать серьезных поломок и затрат на ремонт в будущем.
Пошаговая инструкция по проведению регулировки
В автомобилях с 16 клапанами регулировка клапанов не требуется, так как эту задачу выполняют гидрокомпенсаторы автоматически. Однако для модели Рено Логан с 8 клапанами в четырехцилиндровом двигателе такая процедура необходима.
Регулировку следует проводить только при полностью остывшем двигателе. В противном случае, из-за теплового расширения металла, результаты измерений могут оказаться неточными, и потребуется повторный ремонт.
Для ускорения процесса охлаждения можно воспользоваться обычным домашним вентилятором. Если такой возможности нет, оставьте автомобиль с выключенным двигателем на ночь. После 12 часов простоя можно приступать к измерению зазоров и устранению выявленных несоответствий.
Перед началом регулировки важно проверить, находится ли натяжение ремня ГРМ в пределах нормы. Если оно отклоняется от стандартных значений, необходимо либо подтянуть, либо ослабить ремень до нужных параметров.
| Зазор, мм | Впускной клапан | Выпускной клапан |
|---|---|---|
| Холодный двигатель | 0,15 – 0,25 | 0,25 – 0,35 |
| Теплый двигатель | 0,20 – 0,30 | 0,30 – 0,40 |
| Момент затяжки регулировочных болтов, Нм | 1,8 – 2,2 | 1,8 – 2,2 |
Интересные факты
Вот несколько интересных фактов о регулировке клапанов на Renault Logan с 8-клапанным двигателем:
Читайте также:
-
Регулировка зазоров: На Renault Logan с 8-клапанным двигателем используется механическая система регулировки зазоров клапанов. Это означает, что зазоры между кулачками распредвала и клапанами необходимо периодически проверять и при необходимости корректировать, чтобы обеспечить оптимальную работу двигателя и избежать его повреждения.
-
Интервал обслуживания: Рекомендуемый интервал для проверки и регулировки зазоров клапанов на Renault Logan составляет примерно 60 000 – 80 000 километров пробега. Однако многие владельцы автомобилей предпочитают проверять зазоры чаще, особенно если автомобиль эксплуатируется в тяжелых условиях.
-
Типы регулировки: На 8-клапанных двигателях Renault Logan используются регулировочные шайбы, которые могут быть заменены для достижения нужного зазора. Это требует определенных навыков и инструментов, так как необходимо точно измерить зазоры и подобрать шайбы соответствующей толщины для каждой пары клапан-кулачок.
Эти факты подчеркивают важность регулярного обслуживания и правильной настройки двигателя для обеспечения его надежной работы.
Шаг 1

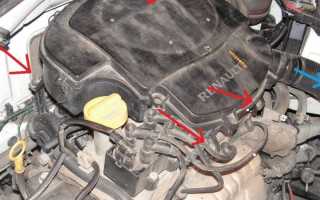

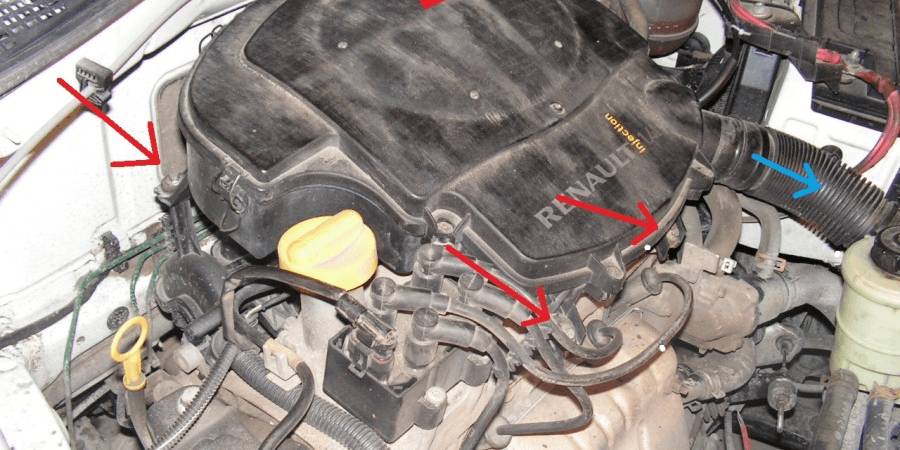

Для того чтобы получить доступ к крышке головки блока цилиндров, необходимо снять корпус воздушного фильтра. Этот процесс выполняется с помощью отвертки и ключа на 10. Если требуется, фильтр можно очистить сжатым воздухом или заменить на новый.
Чтобы снять фильтр, следует отсоединить патрубок воздухозаборника и открутить четыре винта, которые удерживают корпус. Затем аккуратно поднимите фильтр. Образовавшееся пространство позволит отсоединить трубку адсорбера и снять шланг сапуна. Фильтрующий элемент следует отложить в сторону, чтобы он не мешал в процессе ремонта.
Шаг 2
К следующему этапу следует подойти с utmost вниманием. Он играет ключевую роль в обеспечении безопасности последующих действий. Важно аккуратно удалить фиксаторы высоковольтных проводов со свечей. После этого необходимо отсоединить разъем модуля зажигания и шланг вентиляции картера.
Шаг 3
Аккуратно отсоедините шланг адсорбера от места проведения процедуры и уберите провода, находящиеся у края клапанной крышки, чтобы обеспечить к ней свободный доступ. Внимательно очистите поверхность от пыли и мелкого мусора с помощью сжатого воздуха. Это поможет избежать попадания посторонних предметов в механизм газораспределения после открытия крышки.
Шаг 4

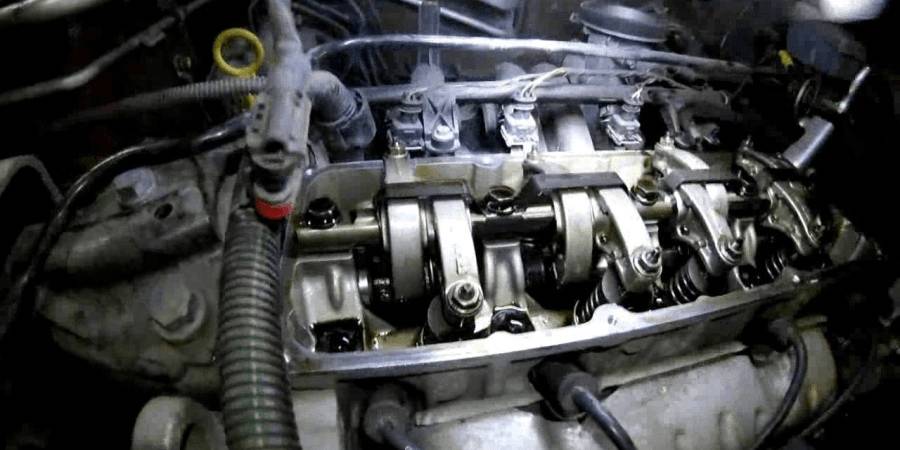

С помощью трубчатого ключа необходимо открутить четыре болта, которые фиксируют крышку клапанной системы. После этого осторожно снимите крышку и уберите ее в сторону.
Шаг 5
Автомобиль следует зафиксировать на ручном тормозе и включить пятую передачу. Разместите домкрат за правым передним колесом. Поднимите устройство так, чтобы колесо оказалось в подвешенном состоянии.
Шаг 6
Медленно прокрутите поднятое колесо вручную. Важно внимательно следить за моментом, когда на шестерне распределительного вала появится буква F (необходимо отслеживать положение клапанов первого цилиндра). Это тот момент, когда кулачок находится на максимальном расстоянии от рабочей части рычага.
Шаг 7

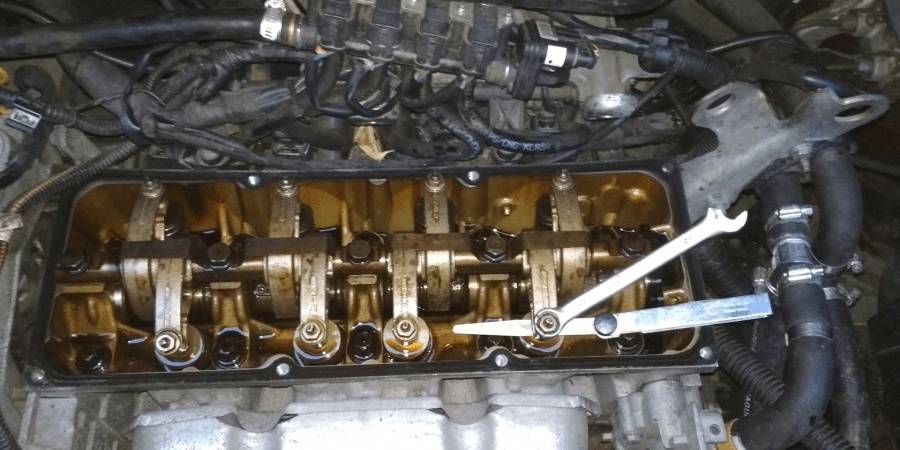

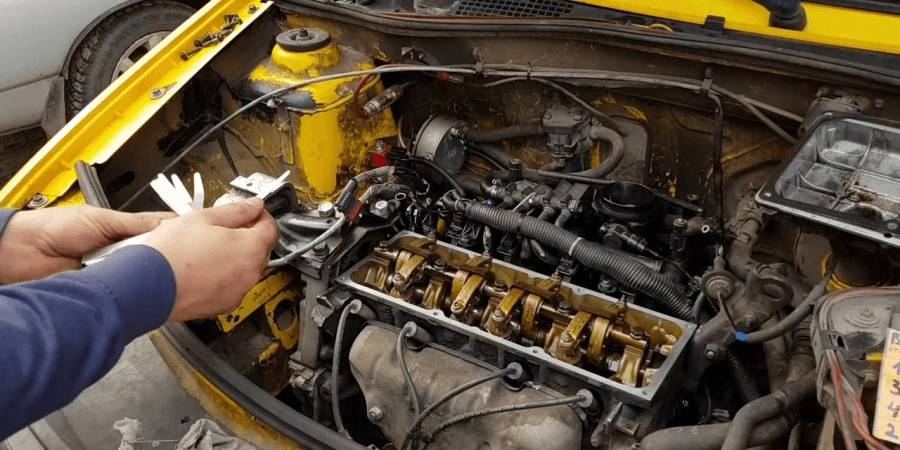

На этом этапе необходимо как можно сильнее ослабить контргайку регулировочного болта. Для предотвращения случайного проворачивания болта его следует зафиксировать с помощью пассатижей. Затем поместите щуп нужного размера в образовавшееся пространство между краями клапана и регулировочным винтом.
-
Читайте также:
Шаг 8
Закрепив контргайку, чтобы избежать ее вращения, используйте плоскогубцы для затяжки болта. Затягивайте до тех пор, пока щуп все еще может перемещаться в зазоре, но с небольшим сопротивлением.
Шаг 9
Закрепив болт, следует подтянуть контргайку. Затем проверьте, как щуп перемещается в зазоре. Если инструмент слишком сильно зажат или, наоборот, движется слишком свободно, повторите предыдущий этап. Важно добиться такого состояния, чтобы щуп можно было перемещать с минимальным усилием.
При окончательной затяжке регулировочный болт может немного приподниматься (на доли миллиметра). Это необходимо учитывать в процессе выполнения процедуры.
Шаг 10
Если регулировка клапанов не приносит результатов, следует провести проверку на наличие износа. Для этого необходимо открутить болт и тщательно осмотреть рабочую поверхность. Если обнаружена значительная вмятина, болт следует заменить на новый, так как качественная регулировка в этом случае невозможна. Также важно проверить резьбу на элементах регулировочного механизма. Возможно, и там потребуется замена деталей.
Шаг 11
После извлечения щупа следует два-три раза нажать на коромысло, а затем снова измерить зазор с помощью щупа.
Шаг 12
Поворачивая колесо, последовательно корректируют положение распределительного вала и затем повторяют эту процедуру для остальных клапанов.
Шаг 13
После установки крышки на место необходимо затянуть болты и вернуть тонкий сапун в его первоначальное положение.
Шаг 14
Затем необходимо установить систему фильтрации на место, подключить к ней шланг и вентиляционный патрубок.
Шаг 15
Запустите двигатель и оцените качество его настройки. Проверка осуществляется в различных режимах. В процессе работы не должно быть слышно посторонних звуков, стуков или вибраций.
Какие зазоры выставлять
Производитель определил стандарты, которым должны соответствовать зазоры клапанов на Рено Логан. Допустимые значения следующие:
- для впускных клапанов — от 0,10 до 0,15 мм;
- для выпускных клапанов — от 0,25 до 0,30 мм;
- для выпускных клапанов после капитального ремонта двигателя — от 0,20 до 0,25 мм.
Полезные советы
Для упрощения и повышения эффективности регулировки клапанов на Renault Logan стоит следовать нескольким простым рекомендациям:
- После снятия крышки необходимо найти специальную метку, нанесенную эмалевой краской. Эта метка поможет определить, находится ли цилиндр в правильном положении. Если отметка направлена вверх, значит, цилиндр достиг верхней мертвой точки. Чтобы переместить метку в нужное положение, достаточно прокрутить вывешенное колесо.
- Каждые пол оборота правого колеса позволяет выставить в нужное положение определенный цилиндр. При вращении колеса в направлении движения автомобиля последовательно регулируются первый, четвертый, второй и третий цилиндры. Начинать расчет следует со стороны маховика.
- Чтобы убедиться, что поршень находится в нужной позиции, можно открутить свечу и провести тест с помощью алюминиевой проволоки.
Частые ошибки при регулировке клапанов
Регулировка клапанов является важной процедурой, которая обеспечивает правильную работу двигателя и его долговечность. Однако, несмотря на кажущуюся простоту, многие автолюбители допускают ошибки, которые могут привести к серьезным последствиям. Рассмотрим наиболее распространенные из них.
1. Неправильный порядок регулировки
Одной из самых частых ошибок является игнорирование порядка регулировки клапанов. Важно следовать рекомендациям производителя и регулировать клапаны в определенной последовательности. Неправильный порядок может привести к неравномерному зазору и, как следствие, к снижению мощности двигателя.
2. Неправильный зазор
-
Читайте также:
Каждый двигатель имеет свои нормы зазоров между клапанами и коромыслами. Использование неправильных значений может привести к тому, что клапаны будут либо не закрываться полностью, либо, наоборот, будут слишком плотно прижиматься, что может вызвать их преждевременный износ или повреждение. Рекомендуется всегда сверяться с технической документацией.
3. Игнорирование температуры двигателя
Регулировка клапанов должна проводиться на холодном двигателе, так как при нагреве металл расширяется, и зазоры изменяются. Если регулировка производится на горячем двигателе, это может привести к неправильным значениям зазоров и, как следствие, к проблемам в работе двигателя.
4. Неправильный инструмент
Использование неподходящего инструмента также может стать причиной ошибок. Например, использование некачественных щупов для измерения зазоров может привести к неправильным показаниям. Рекомендуется использовать только специализированные инструменты, которые соответствуют стандартам.
5. Пренебрежение проверкой состояния компонентов
Перед регулировкой клапанов необходимо проверить состояние всех компонентов, включая коромысла, распредвал и сам клапан. Износ или повреждение этих элементов может повлиять на правильность регулировки. Игнорирование этого этапа может привести к необходимости повторной регулировки в ближайшем будущем.
6. Неправильная установка прокладок и крышек
После завершения регулировки клапанов необходимо правильно установить все прокладки и крышки. Неправильная установка может привести к утечкам масла и другим проблемам. Убедитесь, что все элементы установлены на свои места и надежно закреплены.
Избегая этих распространенных ошибок, вы сможете обеспечить надежную и долговечную работу двигателя вашего Renault Logan. Регулировка клапанов — это не только вопрос производительности, но и вопрос безопасности на дороге.
Вопрос-ответ
Какие зазоры клапанов Рено Логан 8 клапанов?
Предлагаемые производителями регламентные нормы указывают на необходимость соблюдения зазоров в клапанах Рено на уровне 0,1-0,15 и 0,25-0,3 мм для впускных и выпускных модулей соответственно.
Нужно ли регулировать клапана на Renault Logan?
При эксплуатации вашего автомобиля Рено следует периодически проверять и, при необходимости, проводить регулировку клапанов. Регламент автопроизводителя рекомендует проводить регулировку клапанов моделей Логан, Символ, Сандеро и других после 50-80 тыс. км пробега.
Советы
СОВЕТ №1
Перед началом регулировки клапанов обязательно ознакомьтесь с руководством пользователя вашего Renault Logan. В нем указаны точные значения зазоров и порядок выполнения работ, что поможет избежать ошибок.
СОВЕТ №2
Используйте качественные инструменты для измерения зазоров клапанов, такие как щупы. Это обеспечит точность и надежность ваших измерений, что критично для правильной работы двигателя.
СОВЕТ №3
Не забывайте о необходимости прогрева двигателя перед регулировкой. Это позволит металлу расшириться и даст более точные значения зазоров, так как они могут изменяться при различных температурах.
СОВЕТ №4
После завершения регулировки клапанов обязательно проверьте работу двигателя на холостом ходу. Это поможет убедиться, что все сделано правильно и нет посторонних шумов, которые могут указывать на неправильную настройку.
