Какие датчики стоят на приоре 16 клапанов под капотом

Датчик фаз (ДФ) Лады Приоры имеет особое назначение в работе двигателя. Выход его из строя не сулит большими проблемами, но заметно сказывается на работе ДВС. Датчик участвует в процессе подачи топлива в цилиндры.

В приоре применяется фазированный впрыск топлива, что помогает добиться более высокой мощности. ДФ передает импульсные сигналы на электронный блок управления.

В данной статье речь пойдет о симптомах поломки, проверки и замены датчика фаз на автомобиле Лада Приора.

О датчике

В Приоре применяется фазированный впрыск топлива. Принцип работы данного впрыска осуществляется на показаниях датчика фаз. Датчик фаз получает импульсы со шкива распределительного вала и подает их на ЭБУ. В свою очередь ЭБУ получая данные сигналы, корректирует впрыск топлива и распределяет его по фазам.

При неисправности датчика фаз двигатель переходит в аварийный режим работы, переключая впрыск топлива в попарный режим, то есть форсунки парно начинают подавать топливо в цилиндры 1 и 3, 2 и 4.

Выход из строя ДФ оказывает небольшие, но весьма заметные симптомы, которые несомненно заставят вас провести его замену.

Где находится датчик

Расположение датчика фаз зависит от типа двигателя.

В 16-ти клапанных двигателях датчик фаз устанавливается вблизи шестерни впускного распределительного вала. Крепится он двумя болтами к головке блока цилиндров. Данное место осложняет процесс его замены.

Читайте также:

Mcb автоматический выключатель что это

Симптомы неисправности

При появлении данных симптомов следует обратить внимание на целостность датчика фаз и при необходимости провести его замену:

Так же читайте нашу статью как провести диагностику автомобиля с помощью китайского сканера ELM 327.

Ошибки, которые указывают на поломку датчика фаз:

Ошибка 0343 – Высокий уровень сигнала цепи датчика фаз;
Ошибка 0340 – Неисправность цепи датчика положения распределительного вала;

Проверка Датчика

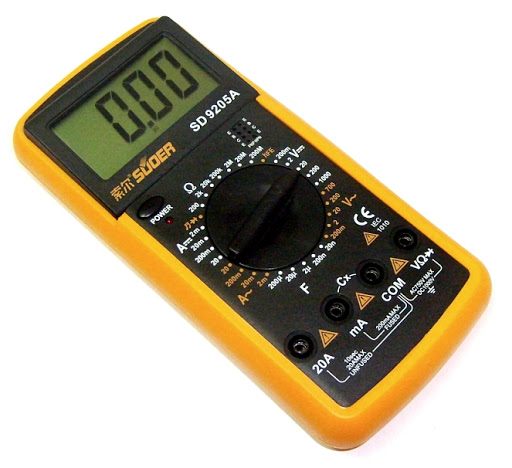

Для проверки датчика фаз необходимо использовать мультиметр. С помощью данного прибора можно проверить практически все датчики в автомобиле.

Пошаговый процесс проверки:

Стоимость датчика

Существует несколько разновидностей датчиков фаз, отличающихся не только конструктивным исполнением, но и заводом изготовителем.

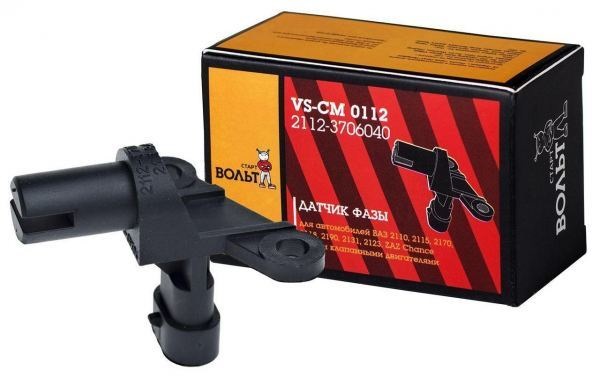

Датчик фаз для 16-ти клапанного двигателя

Производитель	Артикул	Цена, (рублей)
LADA	21120-3706040-00	490
Пегас	2112-3706040-04	265
VOLTON	VLT2112-3706040-04	260
Калуга	21-3847АТ	240

Замена

Процесс замены датчика довольно простая работа, но весьма неудобная для 16-ти клапанных двигателей. Ниже приведены инструкция по замене для двух типов двигателей.

Для проведения работы понадобиться трещотка с головкой на 10мм и рожковый ключ на 10мм.

Замена ДФ 16 клапанов

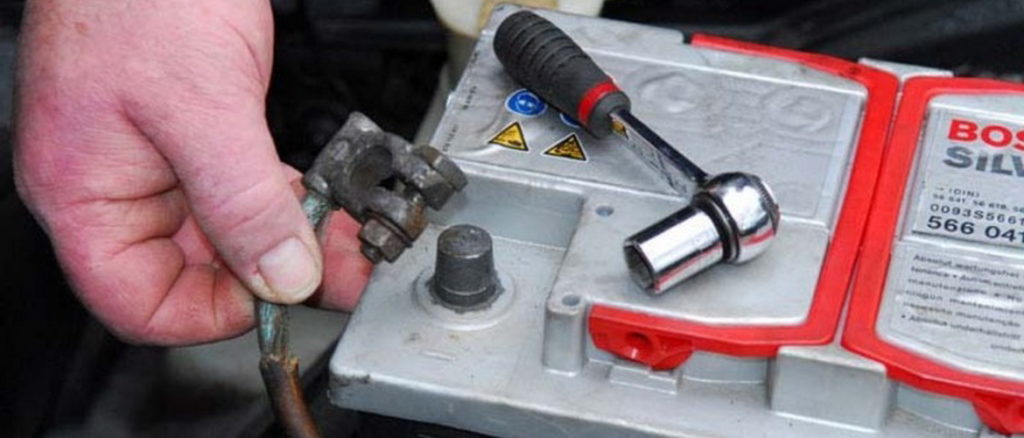

Снимаем минусовую клейму с АКБ и снимаем декоративную крышку ДВС с надписью (16 VALVE)

Читайте также:

Щетки стеклоочистителя шкода октавия а7 какие выбрать

Откручиваем два болта крепящих датчик, нижний болт закручен в труднодоступном месте, чтобы его открутить придется попотеть, но все же это возможно. Для отвинчивания нижнего болта рекомендуется использовать рожковый ключ.

После чего вынимаем датчик и устанавливаем новый в обратной последовательности.

Замена ДФ 8 клапанов

В автомобиле используется большое количество различных датчиков, которые отвечаю за конкретное действие автомобиля или работу его ДВС. Одним из таковых является датчик массового расхода воздуха (ДМРВ) в Лада Приора. Данный датчик отвечает за большое количество различных функций и является одним из самых важных элементов системы автомобиля.

В данной статье речь пойдет именно об ДМРВ Приоры, прочитав эту статью, Вы узнаете много нового о данном датчике, а именно о его неисправностях и способах его проверки и замены.

Датчик расхода воздуха Приора, как можно понять из его названия, формирует количество воздуха, необходимое для составления топливовоздушной смеси. Воздух проходящий через датчик подсчитывается чувствительным элементом находящимся внутри датчика. Все проведенные замеры ДМРВ отправляет на электронный блок управления двигателем, а тот в свою очередь корректирует параметры топлива и воздуха для подачи в цилиндры уже подготовленной, для нормальной работы ДВС, топливной смеси.

Конструкция

ДМРВ состоит из следующих элементов:

Корпус;
Электронный элемент;
Фильтр;
Чувствительная часть;

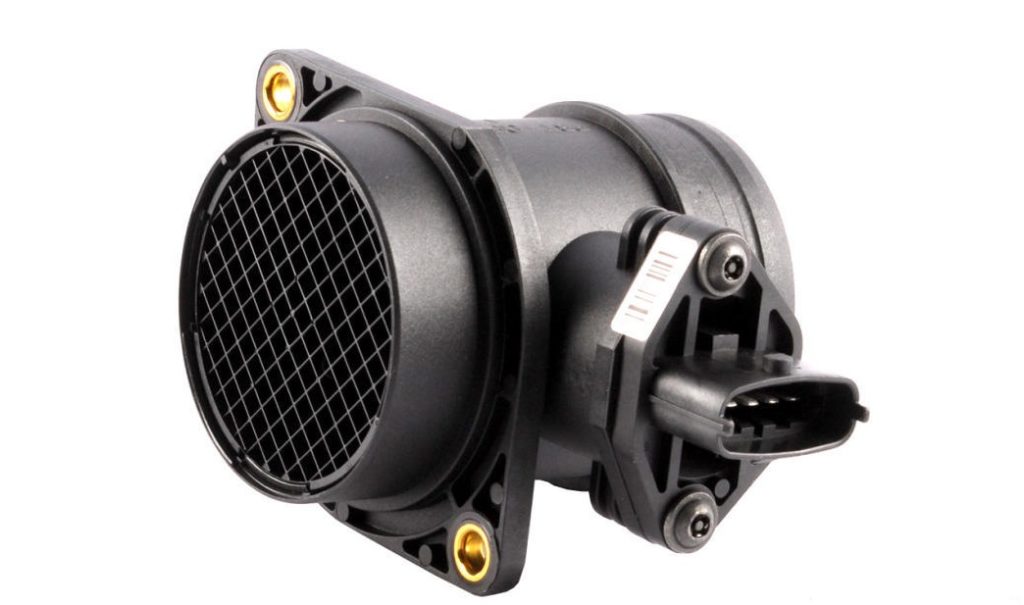

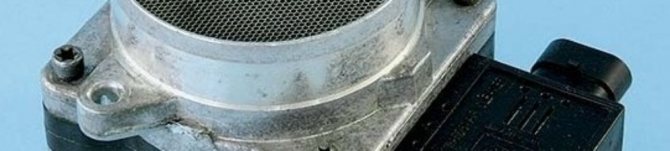

ДМРВ Приоры

В Приоре устанавливалось два типа датчиков массового расхода воздуха. Первые датчики были менее надежные и быстро выводимые из строя. С переходом на систему Е-ГАЗ в автомобили начали устанавливать более надежные и долговечные частотные датчики.

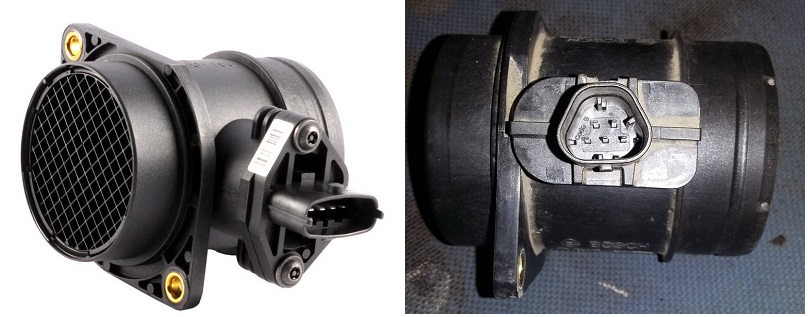

Ниже показаны внешние отличия датчиков:

Читайте также:

Как обрезать плату в altium designer

Слева датчик Приора без системы Е-ГАЗ, справа частотный датчик для системы Е-ГАЗ

Признаки неисправности

Признаки:

Плавают обороты двигателя;
Затрудненный запуск во всех температурных режимах ДВС;
Увеличенный расход топлива;
Неравномерная работа двигателя на ХХ;
Потеря динамики автомобиля;

При обнаружении таких неисправностей на своем автомобиле в первую очередь необходимо осмотреть датчик расхода воздуха.

Цена и артикул

Ниже в таблице приведены артикулы и цена ДМРВ Приоры, в зависимости от типа и производителя.

Изготовитель	Тип	Артикул	Цена, (рублей)
Bosch	Без Е-ГАЗ	21083-1130010-20	3700
Bosch	С Е-ГАЗ (частотный)	21700-1130010-00	2740

Проверка

Проверка ДМРВ осуществляется с помощью мультиметра, диагностического прибора или осциллографа. В большинстве случаев автолюбители не обладают оборудованием, которое способно диагностировать поломку датчика.

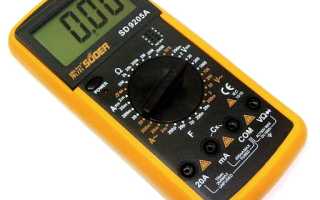

В данном случае рассмотрим проверку обычным мультиметром, который есть практически у каждого водителя или же в противном случае стоит недорого.

Проверку ДМРВ мультиметром можно осуществить лишь с датчиком, который устанавливается на двигателя без системы Е-ГАЗ. Частотный же датчик устанавливаемый в паре с электронной дроссельной заслонкой, с помощью мультиметра проверить невозможно. Проверка такого датчика осуществляется диагностическим прибором по каналам АЦП, либо по диаграмме на осциллографе.

Так же проверку частотного датчика можно осуществить с помощью диагностического прибора ЕЛМ327, как это сделать читайте в нашей статье.

Процесс проверки

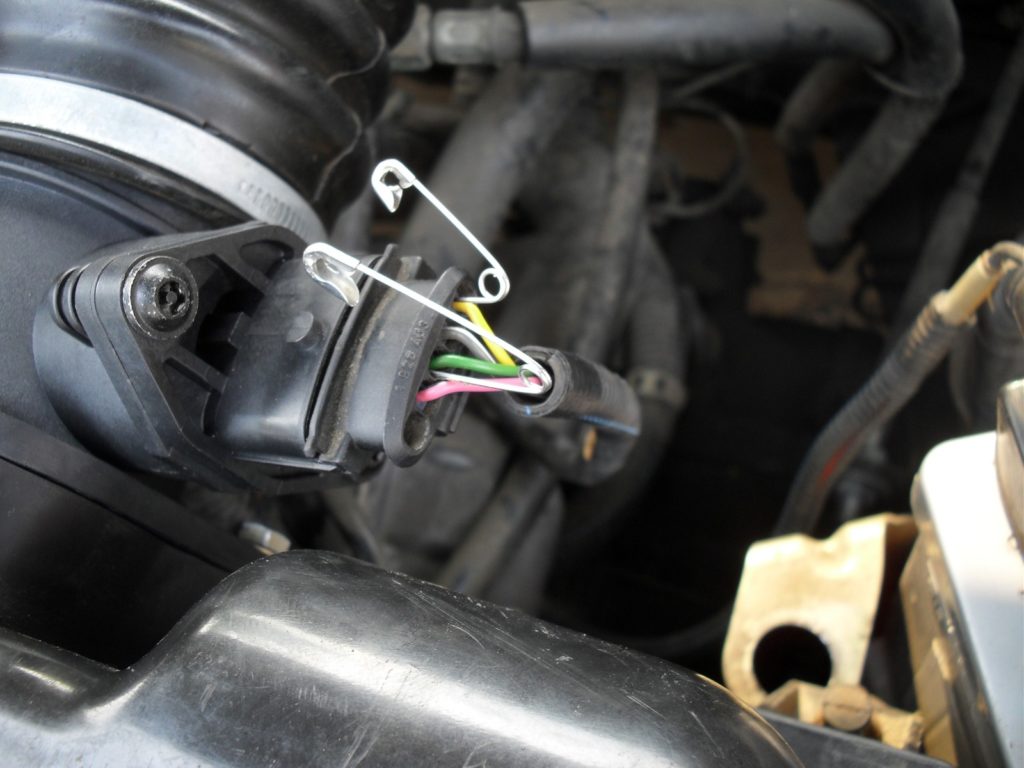

Для проверки датчика потребуется две иголки и мультиметр. Принцип определения работоспособности ДМРВ осуществляется на замере напряжения между контактами.

Читайте также:

Какие успокоительные можно пить за рулем авто список

Проверка цепи

Изначально проверяется цепь питания датчика.

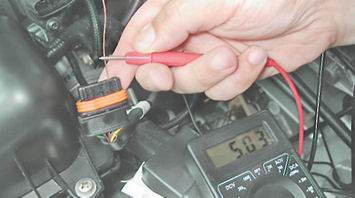

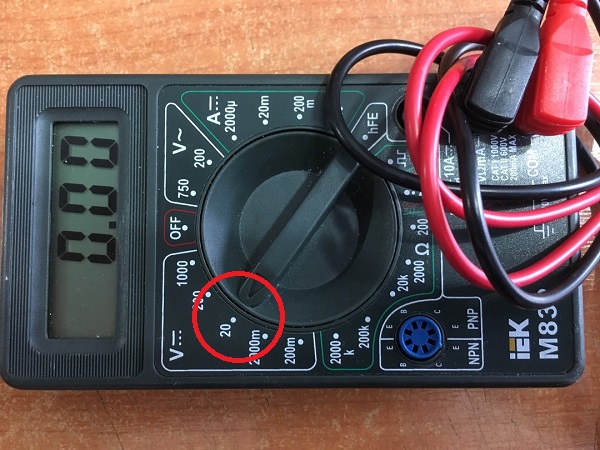

Переводим мультиметр в режим измерения постоянного напряжение на 20В.

Снимаем разъем с ДМРВ.

Включаем зажигание на автомобиле.

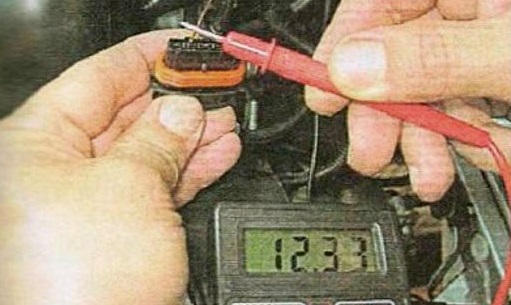

Подключаем один из выводов мультиметра к корпусу двигателя, а второй к Выводу №2 на разъеме (на колодке присутствует нумерация контактов). Напряжение на Выводе №2 должно быть не менее 12В.

Проводим ту же процедуру с Выводом №4. Напряжение на Выводе №4 должно быть не менее 5В.

Если показания не совпадают и значительно меньше указанных следует проверить аккумулятор, ЭБУ и цепь питания ДМРВ.

Проверка датчика

Приступаем к проверке датчика, для этого подключаем разъем ДМРВ если он снят.

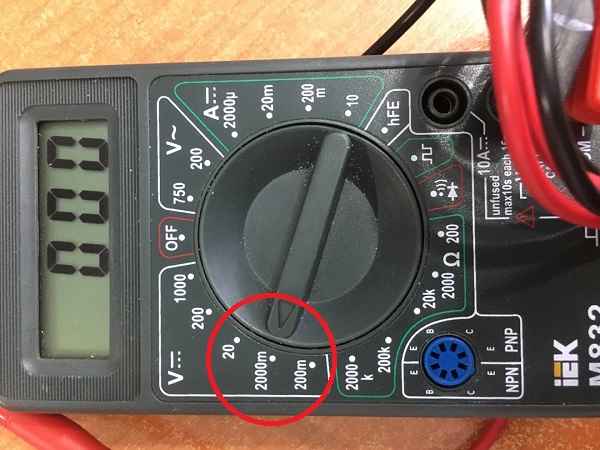

Устанавливаем на мультиметре предел измерения постоянного напряжения 2В или 2000мВ (в различных версиях мультиметра, данная величина указана по-разному).

Замеряем напряжение между 1 и 3 выводом при включенном и выключенном зажигании автомобиля. Показания сверяем с таблицей указанной ниже.

Напряжение (В)	Состояние
0.99…1.01	Состояние нового датчика
1.01…1.02	Датчик находится в хорошем состоянии
1.02…1.03	Нормальное состояние ДМРВ
1.03…1.04	В скором времени необходима замена
1.04…1.05	Датчик практически не работает, нужна замена
1.05…и выше	Датчик неисправен полностью, срочно нужна замена

Так же одна из хороших проверок ДМРВ, это его замена на заведомо исправный, например с другой такой же машины.

Замена

Вынимаем датчик и устанавливаем новый в обратной последовательности.

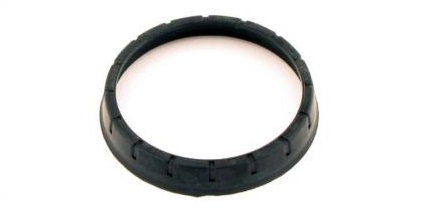

Незабываем снять со старого датчика резиновое кольцо и установить его на новый.

Видео проверки ДМРВ

В прошлой теме не хватило место для фото. Решил сделать Miсro FAQ в дополнение к «Mini FAQ по системе охлаждения. С картинками! «.

В этой теме рассмотрим датчик который участвует в системе охлаждения.

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ — ДТОЖ

Датчик температуры в СУД служит для определения температурного состояния двигателя. По его сигналу ЭБУ при запуске выставляет необходимое количество шагов РХХ, регулирует топливоподачу. Внутри датчика находится термистором с «отрицательным температурным коэффициентом» — при нагреве его сопротивление уменьшается. Высокая температура охлаждающей жидкости вызывает низкое сопротивление (70 Ом + 2% при 130 °С), а низкая температура дает высокое сопротивление (100700 Ом ± 2% при -40 °С). Контроллер подает на датчик температуры охлаждающей жидкости напряжение 5 В через резистор с постоянным сопротивлением, находящимся внутри контроллера. Температуру охлаждающей жидкости контроллер рассчитывает по падению напряжения на датчике, имеющем переменное сопротивление. Падение напряжения большое на холодном двигателе, и низкое — на прогретом. Соответственно, на холодном двигателе напряжение на датчике выше, на горячем — ниже.

«Режим пуска двигателя. При включении зажигания ЭБУ включает реле электробензонасоса, который создает давление в магистрали подачи топлива к топливной рампе. ЭБУ проверяет сигнал от датчика температуры охлаждающей жидкости и определяет необходимое для пуска количество топлива и воздуха. Когда коленчатый вал двигателя начинает проворачиваться. ЭБУ формирует фазированный импульс включения форсунок, длительность которого зависит от сигналов датчика температуры охлаждающей жидкости. На холодном двигателе длительность импульса больше (для увеличения количества подаваемого топлива), а на прогретом -меньше.»

Установлен Датчик температуры охлаждающей жидкости (на фото 2) установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта ( в отличии от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте ).

Отказ датчика ведет к трудности запуска горячего мотора, повышенный расход топлива. При отключении ДТОЖ контролеер воспринимает это как обрыв его цепи и принудительно включает вентилятор. Если есть БК, то он при этом покажет температуру ОЖ минус 40 градусов.

Применяется для контроля температуры охлаждающей жидкости в системе охлаждения двигателя. Показания от этого датчика для визуального контроля на приборной панели. Называется он ТМ-106. Он одноконтактный.

Установлен в блок двигателя Фото 3.

Данные для проверки датчика указателя температуры охлаждающей жидкости

Датчик кислорода ВАЗ установлен на приемной трубе глушителя. Серьезный, но весьма надежный электрохимический прибор. Задача датчика кислорода — определение наличия остатков кислорода в отработавших газах. Есть кислород — бедная топливная смесь, нет кислорода — богатая. Показания датчика кислорода используются для корректировки подачи топлива. Категорически запрещается использование этилированного бензина. Выход из строя датчика кислорода приводит к увеличению расхода топлива и вредных выбросов. Рабочая температура 150-360 С. Распространены два типа датчиков — в одном чувствительный элемент из диоксида циркония, в другом — диоксид титана. Различные модификации, по способу подключения — с подогревом / без. Выходное напряжение от 0.05В до 1.0В — низкое при бедных и высокое при богатых, на основании данных датчика ЭБУ поддерживает необходимое соотношение топливо/воздух = 14.7 — полное сгорание топлива минимум СО, СН, точность определения — 0,5%. Датчик на основе диоксида циркония — генерирует напряжение, а титановый меняет свою электропроводнность — не взаимо заменяемы. Со временем датчик стареет скорость измерения показаний падает, ЭБУ диагностирует только полный выход из строя датчика — отсутствие изменения показаний, или выход за допустимый диапазон. Датчик не рассчитан на работу двигателя с этилированным бензином — резкое уменьшение срока службы. В системах не использующих лямбда-зонд используется потенциометр СО, позволяющий выставить уровень СО в выхлопных газах. Потенциометр СО — переменный резистор.

Топливные форсунки ВАЗ установлены вместе с рампой на впускном коллекторе. Одна форсунка на каждый цилиндр. Топливная форсунка дозирует подачу топлива под давлением во впускную трубу цилиндра по команде контроллера. Очень выносливы. При нарушении работы топливных форсунок двигатель «троит», не развивает мощности.

Основные датчики ВАЗ 2170

датчик положения дроссельной заслонки

Переменное сопротивление, находящееся на корпусе дроссельной заслонки. На некоторых старых иномарках дополнен концевым выключателем, замыкающимся при полностью закрытой заслонке. Показания датчика используются в расчётах длительности впрыска топлива и угла опережения зажигания, а также определения режима работы ХХ, ускорение и т.д. При отказе показания замещаются (обычно датчиком ДМРВ + ДПКВ ), возможны неустойчивые обороты ХХ, или отсутствие ХХ. На ВАЗ чувствительный элемент датчика выполнен в виде полимерной плёнки с нанесённым графитовым напылением, образующим дорожки с необходимым сорпротивлением, по которым скользит ползунок. Видимо матерал и технология выбраны не особо правильно, поскольку этот датчик наиболее часто выходит из строя. Распространенная неисправность протёртось дорожки в определённом месте, при попаднии ползунка на этот участок, машина начинает дёргаться при неизменном положении педали газа. Потеря мощности, неприятные рывки и провалы на разгоне, нет торможения двигателем. Двигатель словно подменили, а сигнальная лампа может и не загореться. Блок управления способен определить обрыв или короткое замыкание датчика и его цепи, но пасует перед “плавающим” сигналом. При полном отсутствии контакта обороты ХХ выставляются около 1500. Ещё один вариант, при отпущенной педали газа датчик начинает менять свои показания от 0,1-5%, при этом контроллер начинает считать, что нажимается педаль газа — начинают плавать холостые. Долгая езда с этой неисправностью не просто неприятна, а опасна. При больших нагрузках компьютер, не получая должной информации, будет исходить из того, что автомобиль движется в умеренном режиме, на экономичной смеси. Поэтому езда “с педалью в полу” приведет к перегреву и детонации со всеми вытекающими последствиями. Двигаться до гаража или станции сервиса следует в этом случае не торопясь, в щадящем темпе.

ДМРВ — Датчик массового расхода воздуха.

ДАТЧИК ФАЗ предназначен для определения углового положения распределительного вала

На 8-ми клапанном двигателе установлен в торце головки блока около воздушного фильтра. На 16-ти клапанном — на головке блока около 1-го цилиндра. На 8-ми клапанных моторах, выпущенных примерно до 2005 года датчик фаз отсутствует. Отсутствие датчика фазы означает, что форсунки открываются в попарно-параллельном режиме. Наличие датчика датчик фаз — фазированный впрыск, т.е. открывается только одна форсунка для конкретного цилиндра. Отказ датчика фаз переводит топливоподачу в попарно-параллельный режим, что приводит к некоторому ( до 10% ) повышению расхода топлива. Выхлоп теряет былую чистоту, но поймать увеличение токсичности удается только замерами по ездовому циклу. Также сбои в работе системы самодиагностики.

ДПКВ — датчик положения коленчатого вала.

ДТОЖ — термистор, чем горячее тем сопротивление меньше.

Датчик температуры охлаждающей жидкости ВАЗ установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта: один даёт показания для блока управления, второй включает вентилятор( в отличии от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте ). Основное функциональное назначение датчика температуры охлаждающей жидкости сродни “подсосу” на карбюраторе — чем холоднее мотор, тем богаче топливная смесь. Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор ( резистор ), сопротивление которого изменяется в зависимости от температуры. Типовые значения 100 гр. — 177 Ом, 25 гр. — 2796 Ом, 0 гр. — 9420 Ом, — 20 гр. — 28680 Ом. Температура охлаждающей жидкости влияет почти на все характеристики управления двигателем. Датчик температуры охлаждающей жидкости весьма надежен. Основные неисправности — нарушение электрического контакта внутри датчика, нарушение изоляции или обрыв проводов вблизи датчика болтающимся тросиком “газа”. Нужен не только для включения вентилятора, но и для расчёта времени впрыска, диагностика только полного отказа, при неисправности проблемы с пуском. Напряжение питания измеряется внутри самого контроллера, слегка влияет на время впрыска ( типа из-за понижения напряжения форсунка медленнее работает и нужно время впрыска увеличить и т.д.) При определённом максимальном значении, происходит отключение исполнительных механизмов для предотвращения их порчи. Если ДТОЖ вышел из строя, компьютер принимает пусковую температуру двигателя равной 0оС и дает соответствующую команду регулятору добавочного воздуха. Неоптимальное соотношение количества бензина и воздуха затруднит пуск в мороз. Уже через две минуты после того, как мотор все-таки пустили, компьютер решит, что температура охлаждающей жидкости достигла 80оС. Так что не только пускать, но и прогревать двигатель придется, работая педалью газа. Другая неприятность ждет водителя, когда мотор нагреется до температуры, близкой к критической, например, в жару, в пробке. Компьютер, получая неверный сигнал и считая, что температура “Тосола” в норме, не откорректирует угол опережения зажигания. Двигатель потеряет мощность и будет детонировать.

Датчик скорости

Датчик детонации

ЛЯМБДА-ЗОНД

Датчик содержания кислорода в выхлопных газах.Датчик кислорода ВАЗ установлен на приемной трубе глушителя. Серьезный, но весьма надежный электрохимический прибор. Задача датчика кислорода — определение наличия остатков кислорода в отработавших газах. Есть кислород — бедная топливная смесь, нет кислорода — богатая. Показания датчика кислорода используются для корректировки подачи топлива. Категорически запрещается использование этилированного бензина. Выход из строя датчика кислорода приводит к увеличению расхода топлива и вредных выбросов. Рабочая температура 150-360 С. Распространены два типа датчиков — в одном чувствительный элемент из диоксида циркония, в другом — диоксид титана. Различные модификации, по способу подключения — с подогревом / без. Выходное напряжение от 0.05В до 1.0В — низкое при бедных и высокое при богатых, на основании данных датчика ЭБУ поддерживает необходимое соотношение топливо/воздух = 14.7 — полное сгорание топлива минимум СО, СН, точность определения — 0,5%. Датчик на основе диоксида циркония — генерирует напряжение, а титановый меняет свою электропроводнность — не взаимо заменяемы. Со временем датчик стареет скорость измерения показаний падает, ЭБУ диагностирует только полный выход из строя датчика — отсутствие изменения показаний, или выход за допустимый диапазон. Датчик не рассчитан на работу двигателя с этилированным бензином — резкое уменьшение срока службы. В системах не использующих лямбда-зонд используется потенциометр СО, позволяющий выставить уровень СО в выхлопных газах. Потенциометр СО — переменный резистор.

Топливные форсунки

Топливные форсунки ВАЗ установлены вместе с рампой на впускном коллекторе. Одна форсунка на каждый цилиндр. Топливная форсунка дозирует подачу топлива под давлением во впускную трубу цилиндра по команде контроллера. Очень выносливы. При нарушении работы топливных форсунок двигатель “троит”, не развивает мощности.

Насос топливный

Насос топливный электрический, погружной, находится в баке, максимальное давление топливного насоса минимум 5бар, производительность топливного насоса свыше 80 литров в час. Выходит из строя при отсутствии бензина, попадании воду мелких твёрдых частиц. При отказе бензонасоса двигатель не запускается.

Катушка зажигания

На 16-ти клапанных моторах объемом 1.6 литра используются индивидуальные катушки зажигания на каждую свечу с фазированным управлением. Обычно Модуль зажигания выходит из строя в первые 5-10 тыс. км. Если за этот период модуль зажигания не “сгорел”, то “живет” долго. Типичной неисправностью является прекращение искрообразования при нагреве двигателя на одной двух свечах. При отказе модуля зажигания двигатель “троит”, дергается, и автомобиль очень плохо разгоняться. И, наконец, полное отключение двух цилиндров. Если вам необходимо проехать несколько километров с “двоящим” мотором, отключите разъемы соответствующей пары форсунок, чтобы бензин не смывал масло со стенок нерабочих цилиндров и не попадал в картер. В зависимости от завода-изготовителя и даже партии качество и надёжность модулей весьма разная. Абсолютно новый может оказаться нерабочим.

Регулятор холостого хода

Служит для подачи определённого количества воздуха в обход закрытой дроссельной заслонки.На ВАЗ — РХХ выполнен виде моторчика, по команде контроллера вдвигающего и выдвигающего стежень, изменяющий сечние воздушного обходного канала. Моторчик безсчёточный, две иппульсно управляемые обмотки статора и якорь — постоянный магнит. Регулятор холостого хода установлен на дроссельном патрубке под датчиком положения дроссельной заслонки. Регулирует подачу воздуха на холостом ходу и при запуске двигателя. Основа регулятора холостого хода — маломощный шаговый двигатель. Малейшая грязь и он стопориться. Надежность работы зависит от смазки, которую иногда забывает положить изготовитель, от качества используемого моторного масла, от правильности регулировки тепловых зазоров клапанов, от состояния системы вентиляции картера, свечей (во впускной патрубок попадает масло и отлагается в виде нагара на дроссельном патрубке). Неисправности: загрязнение канала и иглы сгустками масла, механический износ, обрыв обмоток. В зависимости от момента происхождения неисправности, возможно зависание каких-то определённых оборотов ХХ, остановка двигателя сразу после запуска, но нормальная работа со слегка нажатой педалью газа, отсутствие холостых. При неисправности РХХ можно разве что только заменить, в случае сильного загрязнения, при наличии управления иглой можно попробовать предварительно промыть канал и сам РХХ. Контроллер с помощью РХХ управляет величину оборотов на холостом ходу, включая режим пуска и прогрева. Номинал оборотов задан в программе контроллера и зависит от температуры охлаждающей жидкости.

Вентелятор Системы Охлаждения

Вентилятор в системе охлаждения включается по команде контроллера при температуре охлаждающей жидкости от 98 до 107 С в зависимости от типа контроллера. Отказ вентилятора, в основном, связан с цепями управления, приводит к перегреву двигателя.

Какие датчики стоят на приоре 16 клапанов под капотом

Сколько датчиков температуры охлаждающей жидкости на приоре

В настоящее время автомобили стали совершеннее и технологичнее. Процесс управления с карбюраторного двигателя перешел на инжекторный. Инжектор двигателя автомобиля по сравнению с карбюратором намного надежнее.

Инжекторная система позволят более правильно управлять двигателем автомобиля, что позволяет экономнее расходовать топливо. Современные автомобили оснащаются только инжекторными двигателями, так как использования карбюраторного двигателя не целесообразно.

Инжекторная система использует большое количество различных датчиков, которые посылают сигналы на электронный блок управления двигателем. Так как в инжекторной системе используется большое количество датчиков, они довольно часто выходят из строя. Это связано со старением или же неправильной эксплуатацией автомобиля.

В данной статье речь пойдет про все датчики установленные на автомобили Лада, какую они выполняют роль и для чего нужны.

ДПКВ — что за датчик, для чего он нужен на Приоре и почему не заводится мотор

Из краткого вступления понятно, что датчик коленвала является важнейшим конструктивным элементом на автомобиле, без которого невозможна работа двигателя. Основное предназначение устройства заключается в том, чтобы передавать сигнал на ЭБУ о положении коленчатого вала в соответствующий промежуток времени. Считывание информации о положении коленчатого вала, позволяет блоку управления принимать решение о подаче сигналов на впрыск топлива и зажигания в соответствующих цилиндрах мотора.

Кроме информации о положении коленчатого вала, датчик также информирует блок управления о скорости его вращения. Частота, с которой вращается коленвал, отображается на панели управления автомобиля, для чего и предусмотрен тахометр. Электронный способ учета скорости вращения коленчатого вала отличается высокой точностью. На основании показаний этого датчика происходят следующие действия:

Посредством ДПКВ происходит определение момента прохождения поршней в верхней и нижней мертвых точках. На основании этой информации корректируется работа двигателя. Без такого устройства не работает ни один ЭБУ, поэтому при его неисправности, понадобится незамедлительно прибегнуть к выяснению причин поломки, и их устранению.

Датчик массового расхода воздуха

Датчик массового расхода воздуха он же ДМРВ, устанавливается на все инжекторные автомобили Лада и ВАЗ. Датчик расположен между гофрой впускного ресивера и боксом воздушного фильтра. Данный датчик участвует в процессе формирования топливно-воздушной смеси. Так же оценивает количество впускного воздуха, учитывая его температуру. При неисправности не всегда загорается лампочка «CheckEngine».

Признаки неисправности датчики:

Потеря динамики автомобиля;
Неустойчивый холостой ход;
Подёргивания при движении;
Затруднённый запуск мотора;
Большой расход топлива;

Снятие датчика фаз

Датчик снимаем при его проверке и замене. Проверка датчика фаз показана в разделе «Диагностика неисправностей».

Расположение датчика фаз на двигателе: 1 — правая опора силового агрегата; 2 — передняя крышка привода ГРМ; 3 — колпачок штуцера топливной рампы; 4 — датчик фаз; 5 — задняя крышка привода ГРМ При выключенном зажигании отжимаем фиксатор колодки жгута проводов системы управления двигателем…

…и отсоединяем колодку от датчика фаз.

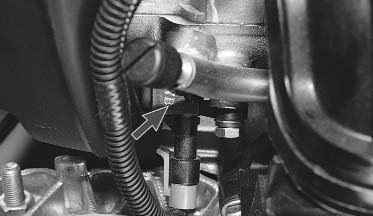

Головкой «на 10» отворачиваем два болта крепления датчика (один болт на фото не виден)…

…и извлекаем датчик из отверстия в задней крышке привода ГРМ. Соединение датчика и задней крышки привода ГРМ уплотнено резиновым кольцом. При повреждении кольца…

…снимаем его… …и заменяем новым. Устанавливаем датчик фаз в обратной последовательности.

Снимаем датчик температуры охлаждающей жидкости для его проверки или замены. Проверка датчика температуры охлаждаю щей жидкости показана в разделе «Диагностика неисправностей». Работу проводим на холодном двигателе. Снимаем пластмассовую крышку двигателя. Сливаем охлаждающую жидкость из блока цилиндров двигателя (см. «Замена охлаждающей жидкости»). При выключенном зажигании…

…отжимаем фиксатор колодки жгута проводов системы управления двигателем… …и отсоединяем колодку жгута проводов от датчика температуры охлаждающей жидкости.

Накидным ключом «на 19» отворачиваем датчик…

…и вынимаем его из отверстия корпуса термостата.

Соединение датчика с корпусом термостата уплотняется медной шайбой. Устанавливаем датчик в обратной последовательности. Доливаем до нормы охлаждающую жидкость.

Датчик положения дроссельной заслонки снимаем для замены. Проверка датчика и его электрических цепей показана в разделе «Диагностика неисправностей». При выключенном зажигании, отжав фиксатор колодки жгута проводов системы управления двигателем, отсоединяем колодку жгута проводов от датчика положения дроссельной заслонки.

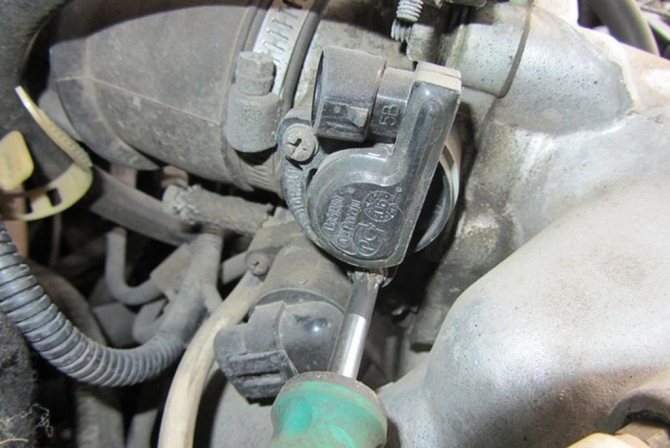

Крестообразной отверткой отворачиваем два винта крепления датчика.

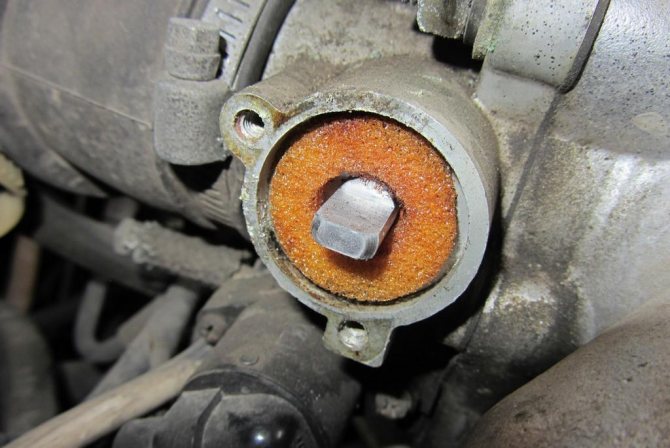

Снимаем датчик с оси дроссельной заслонки. Соединение датчика с дроссельным узлом уплотнено поролоновым кольцом. При повреждении поролонового кольца его следует заменить. Перед установкой датчика убеждаемся, что дроссельная заслонка полностью закрыта. Устанавливаем датчик на дроссельный узел так, чтобы хвостовик оси заслонки вошел в паз датчика. Крепим датчик винтами и подсоединяем к нему колодку жгута проводов.

Датчик массового расхода воздуха снимаем для замены. При выключенном зажигании отжимаем фиксатор колодки (фиксатор расположен снизу колодки) жгута проводов системы управления двигателем…

…и отсоединяем колодку жгута проводов от датчика.

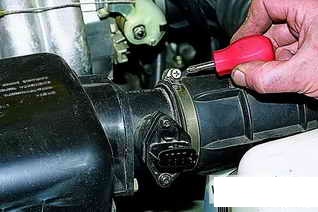

Крестообразной отверткой ослабляем хомут крепления шланга подвода воздуха к дроссельному узлу…

…и снимаем шланг с патрубка датчика массового расхода воздуха.

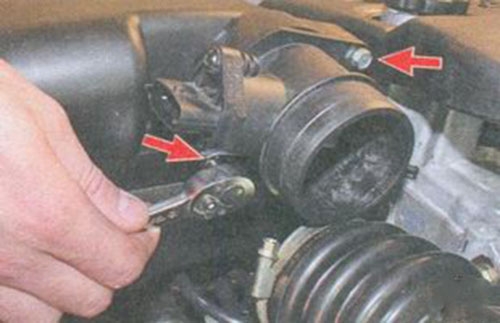

Накидным ключом «на 10» отворачиваем два болта крепления датчика массового расхода воздуха к крышке воздушного фильтра…

…и снимаем датчик.

Вынимаем уплотнительную втулку датчика из отверстия в крышке воздушного фильтра. Перед установкой датчика надеваем на него уплотнительную втулку до упора. Дальнейшую установку датчика массового расхода воздуха проводим в обратной последовательности.

Снимаем датчик скорости автомобиля для замены и при демонтаже коробки передач. Снимаем шланг подвода воздуха с патрубка дроссельного узла (см. «Снятие дроссельного узла») и отводим в сторону. При выключенном зажигании отжимаем фиксатор колодки жгута проводов системы управления двигателем…

…и отсоединяем колодку жгута проводов от датчика скорости. Дальнейшие операции по демонтажу датчика скорости для наглядности показываем на демонтированной коробке передач.

Накидным ключом «на 10» отворачиваем гайку крепления датчика скорости…

…и вынимаем датчик из отверстия в картере сцепления.

Снимаем уплотнительное резиновое кольцо, расположенное в канавке стержня датчика. Если кольцо имеет повреждения, заменяем его новым. Устанавливаем датчик скорости автомобиля в обратной последовательности.

Снимаем датчик детонации для замены и при ремонте двигателя. Снимаем брызговик силового агрегата (см. «Снятие брызговика силового агрегата»).

Расположение датчика детонации на двигателе (для наглядности впускной трубопровод снят). При выключенном зажигании, нажав проволочную скобу колодки жгута проводов системы управления двигателем…

…отсоединяем колодку жгута проводов от датчика детонации (шланг вентиляции картера для наглядности снят).

Головкой «на 13» отворачиваем болт крепления датчика…

…и снимаем датчик. Перед установкой датчика очищаем поверхность блока цилиндров на месте установки датчика. Устанавливаем датчик детонации в обратной последовательности.

Датчик скорости

Датчик скорости устанавливается на корпусе КПП, предназначен для измерения скорости автомобиля, и подсчета пройдённого километража. Так же датчик скорости подает показания для приготовления топливовоздушной смеси при движении авто. Можно заметить, что когда автомобиль катится на нейтральной скорости, то обороты ХХ немного выше, чем когда автомобиль стоит на месте. При неисправности практически всегда загорается лампочка «CheckEngine».

Признаки неисправности датчики:

Нет повышенных оборотов при движении на нейтральной скорости;
Спидометр не показывает скорость;
Не работает одометр;
Не работает ЭУР;

Признаки неисправности

повышение расхода топлива;
нестабильная работа двигателя, произвольное поднятие и снижение оборотов;
ухудшение ходовых характеристик автомобиля (мощности, динамики);
детонация автомобиля при работе двигателя на холостых оборотах;
трудный запуск в разных температурных режимах;
ухудшение качества выхлопных газов (запах, количество, цвет);
посторонний звук в выхлопной системе;
горит индикатор Check Engine.

Неисправность кислородного датчика влечет за собой нарушение технических характеристик всего двигателя.

Датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости он же ДТОЖ. Устанавливается в корпусе термостата. Служит для приготовления топливовоздушной смеси при старте двигателя. Так же параллельно выносит показания температуры ОЖ на приборную панель автомобиля и включает вентилятор охлаждения двигателя. При неисправности лампочка «CheckEngine» не загорается.

Признаки неисправности датчики:

Потеря динамики автомобиля;
Неустойчивый холостой ход;
Подёргивания при движении;
Затруднённый запуск мотора;
Большой расход топлива;
Затруднённый пуск в холодное время года;

Характеристика и особенности ДТОЖ на Приоре

Многие автомобилисты путают ДТОЖ с датчиком температуры салона или окружающей среды, но это в корне неверно. Предназначение ДТОЖ заключается в мониторинге температуры хладагента в системе охлаждения.

В автомобилях Лада Приора расположено два регулятора:

Один из них устанавливается к ГБЦ и его предназначение заключается в том, чтобы выводить информацию о температуре двигателя на приборную панель. По сути, это — указатель.
В корпусе термостата расположен ДТОЖ, выполняющий более важную роль. Это устройство передает импульсы на блок управления для активации вентилирующего устройства. Кроме того, он играет не последнюю роль в формировании горючей смеси во время запуска силового агрегата.

ДТОЖ для Приоры

Что касается принципа работы, то он заключается в следующем. Основной регулятор находится в корпусе термостата, что позволяет обеспечить наиболее высокую точность импульсов. Поскольку ДТОЖ в любом случае соприкасается с расходным материалом, то есть антифризом, он моментально определяет изменения в температуре и отправляет соответствующие сигналы на ЭБУ. Последний, основываясь на полученной информации, производит корректировку работы мотора и меняет состав топливовоздушной смеси. При отсутствии или слишком маленьком уровне расходной жидкости в системе контроллер будет подавать неверные данные.

Датчик положения коленчатого вала

Датчик положения коленчатого вала он же ДПКВ. Устанавливается на кронштейне возле шкива привода ремня генератора. Работает на законе электромагнитной индукции. Считывает показания с венца шкива привода генератора. Выставляет угол опережения зажигания (УОЗ). При неисправности лампочка «CheckEngine» загорается.

Признаки неисправности:

Двигатель работает с перебоями;
Двигатель не запускается (нет искры);

Схема электрических соединений системы зажигания автомобиля Лада-Приора

Участок схемы соединений системы искровой системы зажигания содержит графическую информацию о подаче тока на главные автоматизированные приборы и систему электронного управления двигателем автомобиля. От них напряжение распределяется на основные блоки, силовые установки, а также датчики контроля и ЭБУ.

№ контакта	Расшифровка
1	Питание ЭБУ
2	Присоединение колодки жгута системы зажигания к жгуту приборной панели
3	Блок предохранителей
4	Измерительный прибор определения скорости движения
5	Датчик определения неровностей дорожного покрытия (расположен на опорной чаше амортизатора)
6	Индикатор аварийной контрольной лампы давления масла
7	Сенсор ДПДЗ
8	Сенсор ДТОЖ
9	Индикатор температуры охлаждающей жидкости
10	MAF-сенсор (ДМРВ)
11	Клапан холостого хода (КХХ)
12	Основное реле топливного насоса
13	Предохранитель цепи питания, отвечающий за бензонасос
14	Реле стартера
15	Предохранитель реле стартера (15А)
16	Плавкая вставка ЭБУ
17	Датчик положения коленчатого вала (ДПКВ)
18	Кислородный датчик
19	Датчик фазы распредвала
20	Датчик определения уровня детонации
21	Электромагнитный клапан продувки фильтра и улавливания паров
22	Лямбда-зонд
23	Питание модуля электронного зажигания
24	Подача напряжения на свечи зажигания
25	Питание топливного инжектора
26	Колодка жгута от катушки зажигания к жгуту ЭСУД
27	Колодка жгута от системы зажигания к жгуту проводов катушек зажигания
28	Разъем компьютера двигателя к системе впрыска
29	Колодка жгута системы впрыска к жгуту системы зажигания
А	На клемму (+) АБ
В1, В2	Места крепления заземляющих проводов системы зажигания
С1	Место крепления заземляющего провода, идущего от катушек зажигания

Электрожгут системы зажигания, 2170-3724026.

Электрожгут катушек зажигания, 1118-3724148.

Электрожгут форсунок, 11186-3724036.

Датчик фаз

Датчик фаз устанавливается на двигателя с 16-ю клапанами, расположен возле топливной рампы. Основан на законе электромагнитной индукции, считывает показания с задающего шкива впускного распределительного вала. Учувствует в процессе образования топливовоздушной смеси для каждого цилиндра отдельно. При неисправности двигатель начинает работать в аварийном режиме. При неисправности практически всегда загорается лампочка «CheckEngine».

Признаки неисправности:

Двигатель работает с перебоями;
Увеличенный расход топлива;
Не стабильная работа двигателя на ХХ;

Датчики на приоре 16 клапанов где находятся

Периодически в личке спрашивают, поэтому решил слить сюда. Материалы из сети. Датчики системы управления двигателем

Двигатель ВАЗ-21126 оснащен системой распределенного фазированного впрыска топлива: бензин подается форсунками в каждый цилиндр поочередно в соответствии с порядком работы двигателя. Электронная система управления двигателем (ЭСУД) состоит из контроллера, датчиков параметров работы двигателя и автомобиля, а также исполнительных устройств. Контроллер представляет собой мини-компьютер специального на значения, в его состав входят оперативное запоминающее устройство (ОЗУ), программируемое постоянное запоминающее устройство (ППЗУ) и электрически перепрограммируемое запоминающее устройство (ЭРПЗУ).

Контроллер закреплен на кронштейне, под консолью панели приборов. Контроллер получает информацию от датчиков системы и управляет исполнительными устройствами, такими как топливный насос и форсунки, катушки зажигания, регулятор холостого хода, нагревательные элементы датчиков концентрации кислорода, электромагнитный клапан продувки адсорбера, электровентилятор системы охлаждения и различными реле системы. При включении зажигания контроллер включает главное реле, через которое напряжение питания подводится к элементам системы. При выключении зажигания контроллер задерживает выключение главного реле на время, необходимое для подготовки к следующему включению (для завершения вычислений, установки регулятора холостого хода, управления электровентилятором системы охлаждения). Контроллер также выполняет диагностические функции системы управления двигателем (бортовая система диагностики). Контроллер определяет наличие неисправностей элементов системы управления, включает сигнализатор не исправности в комбинации приборов и сохраняет в своей памяти коды неисправностей. При обнаружении неисправности, во избежание негативных последствий (прогорание поршней из-за детонации, повреждение каталитического коллектора в случае возникновения пропусков воспламенения топливо-воздушной смеси, превышение предельных значений по токсичности отработавших газов и пр.), контроллер переводит систему на аварийные режимы работы. Суть их состоит в том, что при выходе из строя какого-либо датчика или его цепи контроллер для управления двигателем применяет замещающие данные, хранящиеся в ППЗУ.

Сигнализатор неисправности системы управления двигателем расположен в комбинации приборов. Если система исправна, то при включении зажигания сигнализатор должен загореться — таким образом ЭСУД проверяет исправность сигнализатора и цепи управления. После пуска двигателя сигнализатор должен погаснуть, если в памяти контроллера отсутствуют условия для его включения. Включение сигнализатора при работе двигателя информирует водителя о том, что бортовая система диагностики обнаружила неисправность и дальнейшее движение автомобиля происходит в аварийном режиме. При этом могут ухудшиться некоторые параметры работы двигателя (мощность, приемистость, экономичность), но движение с такими неисправностями возможно, и автомобиль может самостоятельно доехать до СТО. Единственным исключением является датчик положения коленчатого вала, при его неисправности двигатель работать не может.

Регулятор холостого хода

Регулятор холостого хода он же РХХ устанавливается в дроссельной заслонке. Предназначен для регулирования ХХ на двигателях без системы «Е-ГАЗ». Довольно не надежный датчик и выходит из строя очень часто. Представляет из себя моторчик с червячной передачей. При не исправности лампочка «CheckEngine» не загорается.

Признаки неисправности:

Не ровный холостой ход;
Плавают обороты;
Троит двигатель;

Как проверить ДПКВ на Приоре самостоятельно

Проверить исправность датчика коленвала на Приоре можно своими руками. Для начала его необходимо демонтировать. После чего произвести визуальный осмотр. Удалить все лишние загрязнения, и особенно, с торцевой стороны устройства (там скапливается не только грязь, но и металлическая стружка). После этого можно продолжить процедуру проверки:

Это основные способы проверки датчика положения коленчатого вала на Приоре. Не забываем, что на Приоре используется индуктивный датчик, а не полупроводниковый (его проверка выполняется другими способами). В зависимости от типа устройства, отличается способ проверки.

Если после проверки вы ставить датчик на место, но автомобиль не заводится или возникают перебои в работе мотора, тогда важно еще проверить состояние проводов и фишки, которые подключаются к элементу. В этом вопросе также поможет мультиметр, с помощью которого выполняется прозвонка проводов. Необходимо на блоке ЭБУ найти выводы проводов от датчика, и прозвонить проводку. Еще важно понимать, что на фишке ДПКВ напряжение отсутствует, поэтому не пытайтесь, подключив щупы мультиметра, обнаружить там напряжение.

Датчик положения дроссельной заслонкой

Датчик положения дроссельной заслонки (ДПДЗ) устанавливается на дроссельной заслонке на автомобилях без системы «Е-ГАЗ». Предназначен для регулирования оборотов двигателя. Не надежный датчик, очень часто выходит из строя. При неисправности лампочка «CheckEngine» загорается не всегда.

Признаки неисправности:

Не ровный холостой ход;
Плавают обороты;
Троит двигатель;
При пуске двигателя повышенные обороты;
Самопроизвольное повышение или понижение оборотов;

Где расположен

Особенностью автомобиля Приора является установка двух кислородных датчиков. Они имеют одинаковый принцип действия, но разные функции.

Каталитический нейтрализатор (катализатор) — это элемент выхлопной системы двигателя, способствующий уменьшению токсичности выхлопных газов.

Первый лямбда зонд установлен в выпускном коллекторе перед катализатором, второй — после. С помощью такой конструкции бортовой компьютер получает информацию о неочищенных выхлопных газах и тех, которые прошли этап очистки в катализаторе.

На качество работы двигателя влияет количество кислорода, поступающего в камеры сгорания. Если это количество недостаточное или в избытке, эффективность двигателя снижается, а так же возрастает расход топлива.

В Москве эксплуатируются разные модификации автомобиля Лада Приора. В зависимости от года выпуска, а так же количества клапанов в двигателе (16 или 8), расположение датчиков может незначительно меняться.

Датчик давления масла

Датчик давления масла устанавливается в головку блока цилиндров. Предназначен для показания давления масла и индикации давления масла при запущенном двигателе. Очень надежный датчик, выходит из строя крайне редко. Лампочка «CheckEngine» не загорается при неисправности.

Признаки неисправности:

Постоянно горит лампочка давления масла;
Не загорается лампочка давления масла при включении зажигания;

Разновидности датчиков давления масла

На Приоре используется электронный датчик давления масла, который еще называется аварийным. Он контролирует давление масла в системе, и в случае его снижения, подает сигнал на панель приборов, в результате чего загорается индикация в виде масленки. Такие датчики используются на всех автомобилях, и они являются обязательными.

На современных автомобилях уже не встречаются, но на ранних версиях автомобилей марки ВАЗ использовались механические датчики, которые отображали величину давления с помощью стрелочного указателя. Это позволяло водителю определять, все ли в порядке с его системой смазки двигателя.

Это интересно! Некоторые автовладельцы прибегают к установке в салоне указателя давления масла, чтобы контролировать исправность масляного насоса и системы смазки. Реализуется это путем установки в отверстие, где расположен датчик давления, раздвоителя, с помощью которого можно подключить датчик на сигнальную лампу и шланг на стрелочный указатель.

Датчик кислорода

Датчик кислорода устанавливается в выпускном коллекторе автомобиля. Служит для мониторинга выхлопных газов и корректировки топливовоздушной смеси. Надежный датчик выходит из строя крайне редко. При неисправности лампочка «CheckEngine» загорается не всегда.

Признаки неисправности датчики:

Потеря динамики автомобиля;
Неустойчивый холостой ход;
Подёргивания при движении;
Затруднённый запуск мотора;
Большой расход топлива;
Черный дым при езде на больших оборотах;

Что может сломаться – неисправности

Симптомы неисправности системы, зачастую связаны с двумя деталями – это ограничитель продувки, или датчик адсорбера (цена от 350 руб).

На автомобиле Приора признаки неисправности системы могут быть следующими: Пока двигатель работает на холостом ходу, обороты плавают. ЭБУ должен подать к инжектору правильный объем топлива, чтобы сделать его работу стабильной. Из-за недостатка данных (не работает датчик) ЭБУ «сбивается».

Расход топлива увеличился. В автомобилях марки ВАЗ-2170 может быть несколько причин повышения расхода топлива. Тот же знакомый всем водителям плохой бензин создает настоящую головоломку с поиском неисправностей. Поэтому система улавливания паров бензина может не иметь отношения к поломке – обратите внимание на другие признаки неисправности.

Загорелся «чек»

Двигатель, разогретый до нормальной температуры, не заводится с первого раза. Это значит, что «выпуск» не может открыться, чтобы пустить топливо к дросселю, а двигатель не получает бензин для того, чтобы сделать первый цикл.
Снизилась тяга мотора. Разгон стал очень «тяжелым», а машина как будто надрывается, когда водитель сильнее нажимает на педаль газа, повышая обороты.
Стучит сапун поглотителя Лады Приоры. Неприятный цокот связан с тем, что деталь просто износилась.

Для автомобиля ВАЗ-2170 характерны следующие поломки, касающиеся системы улавливания паров бензина:

обмотка перетерлась или ее замкнуло;
повреждение проводки;
механическое повреждение клапана;
неисправность датчика.

Признаками неисправности датчика являются:

плавающие обороты на холостом ходу;
нестабильная работа мотора, потеря тяги;
слабое ускорение (мотор не может взять «запасной» бензин из поглотителя газообразных веществ.

Конкретные ошибки необходимо смотреть при помощи диагностического разъема – так информация при диагностике будет гораздо точнее.

Датчик детонации

Датчик детонации устанавливается на блоке цилиндров под впускным ресивером. Основан на принципе пьеза элемента. Измеряется детонацию двигателя и корректирует топливно-воздушную смесь. Довольно надежный датчик. При неисправности «CheckEngine» не загорается.

Признаки неисправности датчики:

Потеря динамики автомобиля;
Неустойчивый холостой ход;
Подёргивания при движении;

Как проверить датчик детонации?

К сожалению, датчик детонации тоже может сломаться. При этом человек без специальных знаний заметить это сможет только по горящему индикатору. Никаких других явных признаков замечено не будет. Автомобиль будет продолжать работать в том же режиме, заводиться без каких-либо признаков поломки.

В этот момент необходимо помнить, что этот прибор не является механическим, он часть электронной системы, поэтому и поломка считается электронной.

Неисправность датчика детонации может случиться по ряду различных причин, среди которых:

Произошла поломка внутри самого датчика.
Замыкание.
Оборвался сигнальный провод или экранирующая оплетка.
Поломка блока управления двигателя.

Таким образом, выявить поломку будет несложно. Для того чтобы определить ее, необходимо провести проверку.

Самый простой способ проверки – это съездить в автосервис. Там опытные мастера вскроют защиту двигателя и выявят поломку буквально за час.

Но те, кто не ищут легких путей, всегда смогут осуществить этот несложный процесс самостоятельно. Проверка самостоятельно происходит по следующей схеме:

Во-первых, снимаем защиту в гараже. Работать предстоит непосредственно с блоком двигателя.
Теперь исключаем обрыв сигнального провода и экранизирующей оплетки. Если он оборван или оборвана оплетка, нужно проверить крепление вилки и розетки датчика. Целостность оплетки нужно проверять обязательно.
Если обрыв исключен, производят оценку самой розетки. Возможно, что ее соединение неисправно и требует замены.
Обнаружить неисправности самого прибора можно с помощью вольтметра. При этом машина должна быть заведена и находиться на холостом ходу.
Также нужно проверить состояние контактов устройства.

Производить проверку самостоятельно можно несколько иначе. Для этого необходим прибор мультиметр. Этот прибор очень часто встречается у автолюбителей.

Мультиметр – это комбинированный прибор, который объединяет в себе функции омметра, амперметра и вольтметра. Можно использовать как механический, так и электронный прибор.

Проверка датчика детонации мультиметром производится только после того, как он снят с двигателя. При проверке по нему стучат чем-нибудь металлическим. Этот способ является самым простым.

Выставляем диапазон в 200 мВ, положительный и отрицательный провод присоединяем к выводу датчика и к металлическому кольцу соответственно. Не стоит путать массу и сигнальный вывод! Теперь нужно ударить по нему чем-то металлическим, но не сильно. Датчик должен будет детонировать.

Можно проверить датчик другим прибором, который называется осциллограф. Он позволит более качественно изучить сигнал.

Плюс использования данного прибора состоит в том, что он не требует снятия датчика с двигателя. Нужно будет просто подключить прибор и завести автомобиль.

Теперь нужно не очень сильно постучать по датчику. Прибор покажет детонацию.

Если датчик детонирует, то он рабочий, и поломку нужно искать в другом месте. Но если определяется низкий уровень сигнала датчика детонации или сигнал отсутствует, то это является неисправностью.

Проверка датчика детонации, видео:

Датчик кондиционера

Датчик кондиционера устанавливается под бампером рядом с датчиком температуры воздуха. Предназначен для включения кондиционера или же защиты от включения при низких температурах. Напомним, что кондиционер в автомобилях Лада работает только при температуре наружного воздуха от +5 градусов. Надежный датчик, поломок не выявлялось.

Признаки неисправности:

Не включается муфта кондиционера;

Машиностроение шагает в ногу со времени поэтому довольно быстро появляются новые датчики в управлении двигателя автомобиля.

Где на Приоре установлен датчик коленчатого вала

Всем владельцам автомобилей Приора важно знать, где же находится ДПКВ. Ведь необходимость его проверки или замены может возникнуть в любой момент, и поэтому лучше заблаговременно разобраться где находится датчик. Рекомендуется также приобрести новый элемент, и возить его с собой в бардачке, чтобы неприятная ситуация не настигла вас вдали от дома.

На Приоре датчик положения коленчатого вала расположен рядом с масляным фильтром на крышке масляного насоса.

Добраться до устройства можно как из подкапотного пространства, так и из смотровой ямы. Ниже на фото показано, где находится ДПКВ на Приоре.

Знать его место расположения необходимо для того, чтобы иметь возможность оперативного выполнения демонтажа с целью проверки или замены. При покупке нового датчика, рекомендуется переписать обозначения на штатном изделии.

Про датчики автомобилей LADA и систему управления двигателем

За работу всех систем современного автомобиля отвечают различные датчики. Они снимают показания и передают их электронному блоку управления двигателем (ЭБУ). В случае неисправности датчика в памяти сохраняется ошибка, а на щитке приборов в некоторых случаях появляется ошибка Check Engine.

Где находятся датчики

Все современные автомобили Лада (Гранта, Калина, Приора, Веста, Ларгус, Нива или Lada XRAY) оснащаются отечественными двигателями ВАЗ. Расположение датчиков на этих моторах однотипное:

Элементы электронной системы управления двигателя ВАЗ 11186/11189: 1* – контроллер; 2* – датчик положения коленчатого вала; 3* – управляющий датчик концентрации кислорода; 4* – колодка диагностики; 5* – диагностический датчик концентрации кислорода; 6 – блок управления дроссельного узла; 7* – датчик скорости автомобиля; 8* – клапан продувки адсорбера; 9* – модуль педали «газа»; 10* – выключатель сигналов торможения; 11* – датчик положения педали сцепления; 12 – аккумуляторная батарея; 13 – датчик массового расхода воздуха; 14 – датчик температуры охлаждающей жидкости; 15 – катушка зажигания; 16 – датчик детонации; 17 – свечи зажигания; 18* – форсунки. * Элемент на фото не виден.

Расположение элементов ЭСУД в салоне автомобиля (для наглядности без торпедо): 1 – датчик положения педали сцепления; 2 – выключатель сигналов торможения; 3 – модуль педали «газа»; 4 – контроллер.

Датчик температуры охлаждающей жидкости (ДТОЖ)

Предназначен для измерения температуры охлаждающей жидкости в системе охлаждения двигателя. На основании показателей ЭБУ корректирует частоту вращения коленвала, состав топливно-воздушной смеси и угол опережения зажигания. Датчик практически не ломается, но бывает, врёт. Довольно часто перетираются провода у основании разъёма так, что даже припаять не к чему. Датчик температуры охлаждающей жидкости установлен в крышке термостата.

Датчик детонации (ДД)

Предназначен для определения момента возникновения высокочастотных колебаний блока цилиндров, которые возникают при детонационном сгорании топлива. По сигналу датчика электронный блок управления двигателем выбирает оптимальный угол опережения зажигания, что позволяет добиться наиболее полного и эффективного сжигания топливо-воздушной смеси в цилиндрах двигателя, а также автоматически регулировать момент зажигания для топлив с различным октановым числом. Датчик детонации находится на передней стенке блока цилиндров между 2?м и 3?м цилиндрами.

Датчик положения коленчатого вала (ДПКВ)

Датчик выдает блоку управления информацию о частоте вращения и угловом положении коленчатого вала. По сигналам датчика ЭБУ рассчитывает фазу и длительность импульсов управления форсунками и катушкой зажигания. При его неисправности (отсутствии сигнала) двигатель не заведется. Он находится в отверстии прилива крышки масляного насоса.

Датчик положения распределительного вала (датчик фаз)

Предназначен для формирования сигнала, по которому ЭБУ определяет верхнюю мертвую точку поршня первого цилиндра при такте сжатия. Принцип действия датчика основан на эффекте Холла. Если датчик неисправен, ЭБУ переводит систему на резервный режим работы. Двигатель может работать неустойчиво, глохнуть или плохо заводиться. ДПРВ не подлежит ремонту. В случае его неисправности его меняют на новый.

ДАД и ДТВ

Датчик абсолютного давления (ДАД) и датчик температуры воздуха (ДТВ) используются на двигателях ВАЗ 21129 и ВАЗ 21179. Они объединены в одном корпусе, который установлен на ресивере модуля впуска. Более детально о них рассказывается тут.

Датчик кислорода (ДК) или лямбда-зонд

Датчик концентрации кислорода позволяет оценивать количество оставшегося несгоревшего топлива или кислорода в выхлопных газах. Сигнал используется блоком управления для поддержания оптимального соотношения воздуха к бензину в камере сгорания. Установлен в катколлекторе до каталитического нейтрализатора отработавших газов.

Датчик массового расхода воздуха (ДМРВ)

Этот важный датчик располагается за воздушным фильтром двигателя. Также его называют расходомер воздуха. Его назначение — оценка количества воздуха, поступающего в двигатель автомобиля. На основании информации, получаемой с датчика, электронный блок управления (ЭБУ) вычисляет необходимый объем топлива, чтобы поддерживать стехиометрическое соотношение топлива и воздуха для заданных режимов работы двигателя.

Датчик скорости автомобиля (ДС)

Служит для измерения скорости автомобиля и передачи этой информации на ЭБУ. Его поломка напрямую связана с неработающим спидометром. Датчик скорости автомобиля установлен сверху на картере сцепления, над корпусом внутреннего шарнира привода правого переднего колеса. Его замена весьма проста.

Датчик давления масла

Датчик давления масла связан с модулем управления двигателем. Если давление моторного масла опускается ниже предельного значения, то контакты датчика размыкаются. Находится он за головкой блока цилиндров, недалеко от кожуха ремня ГРМ.

Клапана управления длиной каналов системы впуска

Впускной коллектор с изменяемой геометрией АВТОВАЗ начал устанавливать начиная с двигателя ВАЗ-21127. Такая конструкция позволяет достичь максимального крутящего момента на низких оборотах и максимальной мощности на высоких. Регулирование длины впускного коллектора (переключение с одной длины на другую) производится с помощью клапана, входящего в состав системы управления двигателем.

Датчики сцепления и тормоза

По сигналам датчика положения педали сцепления и выключателя сигналов торможения контроллер различает нажатое и не нажатое положения педалей. При нажатой педали сцепления контроллер отключает регулирование нагрузки двигателя. Оба датчика находятся на педальном узле.

На некоторых вариантах исполнения автомобилей используется электронный привод дроссельной заслонки (Е-газ). Напомним, чтобы понять какие ошибки записаны в ЭБУ следует их расшифровать.

Основные датчики ВАЗ 2170

Топливные форсунки ВАЗ установлены вместе с рампой на впускном коллекторе. Одна форсунка на каждый цилиндр. Топливная форсунка дозирует подачу топлива под давлением во впускную трубу цилиндра по команде контроллера. Очень выносливы. При нарушении работы топливных форсунок двигатель “троит”, не развивает мощности.

Какие датчики стоят на приоре 16 клапанов

Современные автомобили управляются и контролируются бортовым компьютером. Не стала исключением и модельная линия «Лада Приора», центральным контролирующим устройством которой, служит ЭБУ (электронный блок управления). При управлении двигателем со стороны компьютера, последнему необходимо получать самую актуальную информацию от многочисленных датчиков расположенных в подкапотном пространстве и других местах автомобиля. Одним из таких важных элементов является датчик положения дроссельной заслонки или ДПДЗ Приоры.

Важность этого элемента обусловлена его предназначением – вычислением положения заслонки на текущий момент времени.

Когда вы нажимаете на педаль газа (связанную с дроссельным узлом при помощи специального тросика), заслонка приоткрывается ровно на столько, на сколько вы приложили нажимное усилие. При этом от степени нажатия зависит и количество подаваемого в цилиндры топлива. Для того чтобы ЭБУ мог рассчитать количество бензина для подачи, он опрашивает ДПДЗ который и фиксирует требуемые данные.

ДПДЗ Приоры, признаки неисправности

На самом деле симптомы, свидетельствующие о возможных проблемах с датчиком, могут быть различными. Самые распространенные из них приведем ниже:

плавающие обороты и неустойчивая работа двигателя;
подергивания и рывки при ускорении;
потеря мощности;
произвольное повышение оборотов двигателя;
нестабильный холостой ход;
увеличение расхода топлива.

Если в процессе эксплуатации автомобиля вы наблюдаете один или несколько вышеуказанных признаков, то в первую очередь стоит уделить внимание именно ДПДЗ.

«Следует помнить! Датчик ремонту не подлежит, а просто меняется на новое, рабочее изделие»

Самостоятельная проверка работоспособности

В большинстве случаев при возникновении проблем с ДПДЗ, высвечивается ошибка «check engine». Подключив диагностический прибор можно выявить ее код и причины ошибки. Случается так, что по каким-либо причинам «чек» не загорается, в таком случае без использования мультиметра при диагностике не обойтись.

Первым делом необходимо убедиться поступает ли питание на сам датчик. Для этого от устройства необходимо отсоединить фишку с проводами и произвести замеры контактов при включенном зажигании. Если питание поступает, то производится осмотр самого устройства.

Визуальное обследование датчика. В данном случае речь идет о проверке внутренних составляющих изделия. Наиболее часто происходит потеря контакта ползунка с резистивным слоем.

Как уже говорилось выше, при выявлении причин неисправностей в датчике он подлежит замене.

Замена датчика положения дроссельной заслонки (Приора)

Процедура снятия и установки достаточно простая. Все что потребуется это отвертка.

Устройство для определения положения заслонки располагается непосредственно на дроссельном узле и крепится при помощи всего двух болтов.

Первое что нужно сделать – отсоединить контактные провода от корпуса изделия. Штекер удерживается на месте при помощи небольшой пластиковой защелки, которую при снятии необходимо отвести. Перед проведением работ, не забудьте обесточить бортовую сеть в автомобиле, предварительно отсоединив минусовую клемму аккумуляторной батареи.

При помощи отвертки открутите два болта и выньте изделие из места его крепления.

При обратной установке обратите внимание на специальное уплотнительное поролоновое кольцо. Убедитесь, что оно не имеет повреждений.

На этом замена ДПДЗ для приоры закончена.

Если рассматривать вопрос цены датчика, то на рынке самое дешевое изделие отпускается по цене 300 рублей, а самое дорогое достигает суммы в более чем одну тысячу рублей.

Сигнализатор неисправности системы управления двигателем в комбинации приборов

Шкив привода генератора

Снятие датчика положения коленчатого вала

…и отсоединяем колодку жгута проводов от датчика положения коленчатого вала. Накидным ключом «на 10» отворачиваем болт крепления датчика…

Снятие датчика фаз

…и отсоединяем колодку от датчика фаз.

Головкой «на 10» отворачиваем два болта крепления датчика (один болт на фото не виден)…

Накидным ключом «на 19» отворачиваем датчик…

…и вынимаем его из отверстия корпуса термостата.

Крестообразной отверткой отворачиваем два винта крепления датчика.

…и отсоединяем колодку жгута проводов от датчика.

Крестообразной отверткой ослабляем хомут крепления шланга подвода воздуха к дроссельному узлу…

…и снимаем шланг с патрубка датчика массового расхода воздуха.

…и снимаем датчик.

Накидным ключом «на 10» отворачиваем гайку крепления датчика скорости…

…и вынимаем датчик из отверстия в картере сцепления.

…отсоединяем колодку жгута проводов от датчика детонации (шланг вентиляции картера для наглядности снят).

Головкой «на 13» отворачиваем болт крепления датчика…

Снятие датчика неровной дороги

Датчик неровной дороги снимаем для замены. При выключенном зажигании сжимаем с двух сторон проволочную скобу колодки жгута проводов системы управления двигателем…

…и отсоединяем колодку от датчика неровной дороги.

Снятие датчиков концентрации кислорода

…два пластмассовых держателя жгута проводов датчика из отверстий в теплозащитном экране рулевого механизма. При выключенном зажигании отжимаем фиксатор колодки жгута проводов системы управления двигателем…

…и разъединяем колодки жгутов проводов.

Рожковым ключом «на 22» отворачиваем датчик. В процессе эксплуатации датчик может «прикипеть» к катколлектору и тогда, как правило, рожковым ключом отвернуть датчик не удастся — будут срываться его грани. В этом случае отвернуть датчик можно накидным ключом «на 22». Чтобы надеть кольцо накидного ключа на шестигранник датчика, можно разобрать колодку жгута проводов датчика, вынув из нее наконечники проводов, или перекусить жгут проводов бокорезами, если датчик подлежит замене.

Снимаем управляющий датчик концентрации кислорода.
