Турбированные двигатели становятся популярными благодаря мощности и эффективности, но проблемы с наддувом могут иметь серьезные последствия. Одна из таких проблем — попадание масла из турбины в интеркулер. В статье рассмотрим основные причины этого явления, его влияние на работу двигателя и возможные решения. Понимание этих аспектов поможет владельцам автомобилей избежать дорогостоящих ремонтов и сохранить работоспособность транспортного средства.
Назначение интеркулера
С момента появления двигателей внутреннего сгорания инженеры стремились увеличить их мощность. Для этого использовались два основных подхода: увеличение объема цилиндров и подача большего количества топлива. Сначала были разработаны крупные моторы с высокой мощностью. Однако рост мощности имеет свои пределы, и в какой-то момент двигатель начинает просто перевозить собственный вес, а не транспортное средство. Установить грузовой двигатель в легковой автомобиль также невозможно. Поэтому исследователи начали искать способы увеличения подачи топлива без изменения объема двигателя. В этой задаче им помог топливный насос. Однако для эффективного сгорания требуется дополнительный воздух. В обычных двигателях он поступает в цилиндры из атмосферы, что ограничивает его количество. Такие двигатели называются атмосферными, и увеличение подачи топлива в них приводит лишь к незначительному приросту мощности. Изобретение турбонаддува решило эту проблему, обеспечив двигатель дополнительным объемом воздуха.

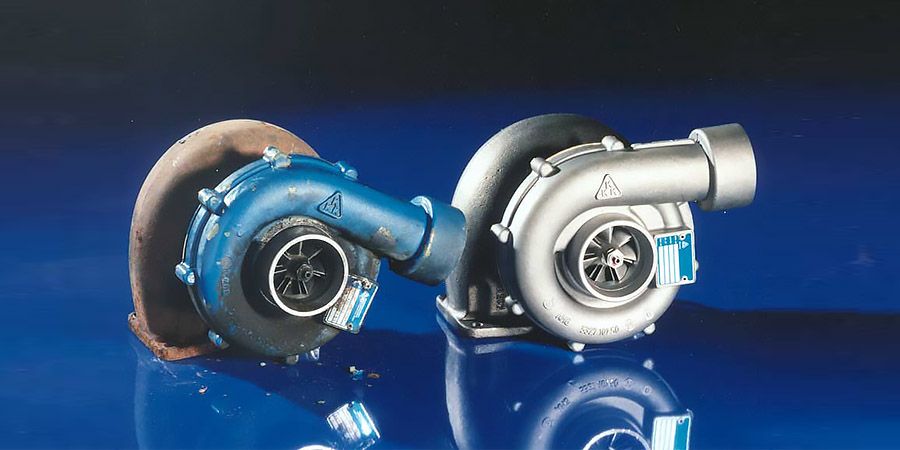

Турбина на двигателе внутреннего сгорания была впервые использована еще в начале XX века. Инженеры разработали систему, при которой выхлопные газы вращают лопасти турбины, что позволяет компрессору нагнетать дополнительный воздух в цилиндры. Благодаря наддуву улучшилось качество сгорания топливо-воздушной смеси, что позволило увеличить мощность двигателя без увеличения расхода топлива. Первый турбированный двигатель имел мощность на 120% выше, чем у атмосферного аналога. Изначально такие двигатели использовались в судостроении и авиации, и это продолжалось до начала 1960-х годов.
Турбины и интеркулеры, как и многие другие инновации, пришли в автомобили благодаря автоспорту. Стремление к скорости и победам привело к установке турбонагнетателей на спортивные автомобили. При равном объеме современный спортивный двигатель с турбонаддувом может иметь мощность в три раза выше и значительно больший крутящий момент.
Однако увеличение мощности создало новую проблему, связанную с качеством воздуха. Он нагревается дважды — от горячей турбины и в результате сильного сжатия. Чем выше давление, тем выше температура воздуха. В таких условиях двигатель начинает «задыхаться», и преимущества турбонаддува могут обернуться недостатками. Двигатель в этом режиме перегревается, увеличивает расход топлива, теряет мощность и может детонировать.

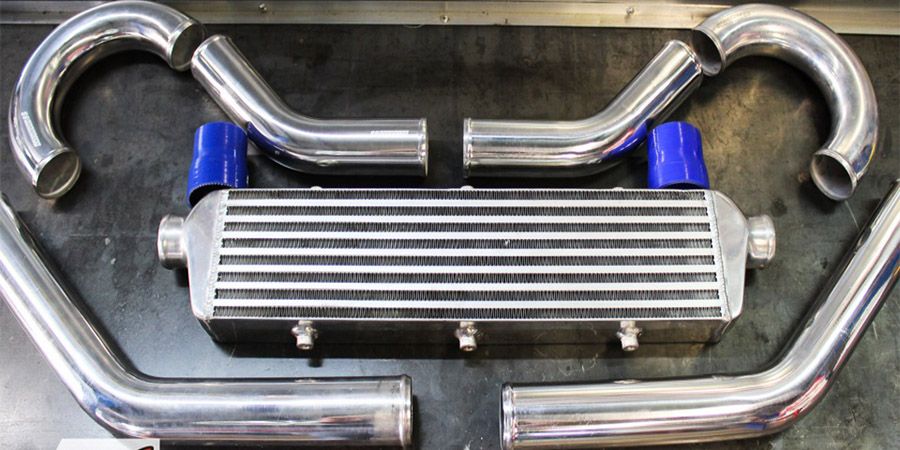

Для охлаждения воздуха и снижения температуры подаваемой в цилиндры топливо-воздушной смеси был разработан интеркулер. Этот элемент, как и многие гениальные решения, прост по конструкции и напоминает обычный радиатор. Он устанавливается между турбиной и впускным коллектором. Проходя через интеркулер, горячий воздух от турбины охлаждается, и в цилиндры поступает уже при температуре 50–60 °C. Прохладный воздух облегчает работу двигателя, что позволяет увеличить мощность до 20%.
Интеркулеры различаются по типу охлаждения на два вида: воздушные и водяные.
Воздушный интеркулер представляет собой систему трубок, через которые проходит воздух. Тепло отводится медными или алюминиевыми пластинами, которые расположены на трубках. Эта конструкция проста и надежна, но имеет свои недостатки. Воздушный интеркулер занимает достаточно много места и требует постоянного обдува, поэтому его чаще всего устанавливают в бампере или перед радиатором охлаждения двигателя, делая в бампере отверстия для поступления встречного потока воздуха.
Водяной интеркулер имеет трубы, заключенные в теплообменник, и охлаждается жидкостью. Для его установки требуется дополнительный радиатор, насос, трубы и система управления. Сложная конструкция и особенности эксплуатации делают его менее популярным. Жидкостный интеркулер используется в тех случаях, когда установка громоздкого воздушного интеркулера невозможна.
Читайте также:
Эксперты в области автомобильной техники отмечают, что утечка масла в интеркулер может быть вызвана несколькими факторами. Во-первых, это может свидетельствовать о износе турбокомпрессора, где поврежденные уплотнения или подшипники позволяют маслу попадать в систему наддува. Во-вторых, неправильная установка или повреждение масляных трубок также могут привести к тому, что масло будет вытекать в интеркулер. Кроме того, недостаточное давление в системе смазки может способствовать тому, что масло не остается в турбине, а попадает в воздуховоды. Наконец, использование некачественного масла или его несоответствие спецификациям может усугубить проблему, вызывая образование отложений и ухудшая герметичность. Таким образом, важно регулярно проводить диагностику и обслуживание турбокомпрессора для предотвращения подобных неисправностей.
Почему турбина гонит масло в интеркулер

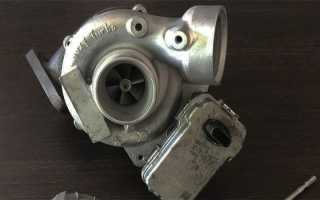

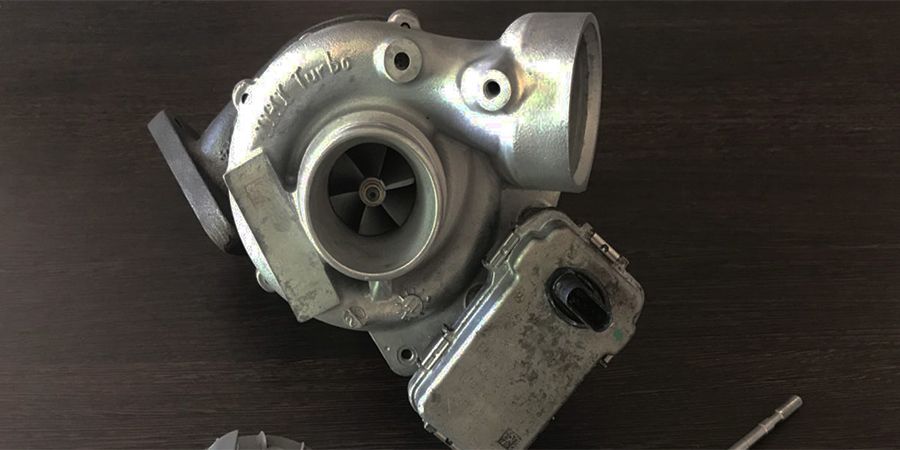

Механизмы турбины функционируют на высоких оборотах и требуют качественной смазки. Масло поступает из двигателя, смазывает компоненты турбины, а затем возвращается в картер. В неблагоприятных условиях это масло может попасть в интеркулер.
Никто из владельцев автомобилей не хочет услышать от специалиста: “Турбина начала пропускать масло”. Это сигнализирует о том, что устройство выходит из строя, и вскоре потребуется его ремонт или замена. На первый взгляд может показаться, что проблема кроется в самой турбине. Однако это не совсем так. Скорее всего, её подводят вспомогательные системы, отвечающие за подачу масла и воздуха. Турбина — это сложный и чувствительный механизм, работающий на высоких оборотах. Чтобы она эффективно выполняла свои функции, необходимо обеспечить чистое масло и воздух в достаточном объеме и под оптимальным давлением. Поэтому в первую очередь стоит обратить внимание на маслопровод, воздуховод и воздушный фильтр.
| Причина попадания масла в интеркулер | Симптомы | Способы проверки/диагностики |
|---|---|---|
| Износ маслосъемных колпачков | Повышенный расход масла, дым из выхлопной трубы синего цвета, масло в интеркулере | Компрессионная проверка, эндоскопия цилиндров, анализ масла |
| Износ поршневых колец | Повышенный расход масла, дым из выхлопной трубы синего цвета, масло в интеркулере, снижение компрессии | Компрессионная проверка, анализ масла, проверка состояния поршневых колец |
| Неисправность системы вентиляции картерных газов (ВКГ) | Давление в картере, масло в интеркулере, повышенный расход масла | Проверка системы ВКГ на герметичность, измерение давления в картере |
| Дефект турбины (износ сальников, подшипников) | Масляные подтеки на турбине, повышенный расход масла, масло в интеркулере, свист турбины | Визуальный осмотр турбины, проверка на люфты, проверка герметичности сальников |
| Засорение маслоотводящих каналов | Повышенное давление масла, масло в интеркулере | Проверка проходимости маслоотводящих каналов |
| Переполнение маслом | Высокий уровень масла в картере, масло в интеркулере | Проверка уровня масла, анализ причин переполнения |
Интересные факты
Вот несколько интересных фактов о том, почему турбина может гонить масло в интеркулер:
-
Утечка масла через уплотнения: Одной из основных причин, по которой масло может попадать в интеркулер, является износ или повреждение уплотнений турбокомпрессора. Если уплотнения не справляются с давлением, масло может просачиваться в систему наддува и, в конечном итоге, попадать в интеркулер.
-
Перегрев и перегрузка: Если турбина работает на предельных режимах, например, из-за перегрева или неправильной настройки, это может привести к увеличению давления в системе и, как следствие, к утечкам масла. Высокие температуры могут также ухудшать свойства масла, что увеличивает вероятность его попадания в интеркулер.
-
Неправильная установка или неисправность системы вентиляции картера: Если система вентиляции картера не функционирует должным образом, это может привести к избыточному давлению в картере двигателя. В результате масло может быть вытолкнуто в систему наддува, включая интеркулер. Это часто наблюдается в автомобилях с высокопроизводительными двигателями, где давление в системе может значительно увеличиваться.
Деформация сливного маслопровода
Определить причину утечки масла достаточно просто. Для этого нужно внимательно осмотреть маслопровод. Через него смазка поступает в картер двигателя. Если трубка сжата, повреждена или неправильно согнута, масло не может эффективно покидать подшипниковый узел. В результате оно проникает через уплотнители в корпус турбины и затем попадает через интеркулер в цилиндры. В такой ситуации замена недорогой трубки поможет избежать значительных затрат на ремонт.
Загрязнение маслопровода
Масло из турбины поступает в картер самотёком. Поэтому даже незначительное загрязнение трубки может привести к затруднениям при сливе и увеличению давления в элементах турбины. Основные причины этого могут быть следующими:
- использование некачественного масла
- несвоевременная замена масла
- недостаточно качественный герметик
- неправильно установленные прокладки
При нагревании грязные и низкокачественные масла могут образовывать нагар на внутренних стенках, что приводит к засорению маслопровода. Плохо установленные прокладки могут перекрывать входные отверстия. Кроме того, герметик под воздействием температуры может попасть в трубку. Поэтому важно использовать масло, рекомендованное производителем автомобиля, и регулярно его менять. При установке маслопроводов следует применять герметики, устойчивые к высоким температурам и маслам. Также необходимо внимательно и аккуратно устанавливать прокладки под фланцы. Загрязнённый маслопровод следует снять и тщательно промыть.
Неисправный воздуховод
Воздуховод представляет собой стандартную резиновую трубку, которую можно повредить различными способами: проколоть, порвать, сжать или даже прожечь. Если воздуховод выходит из строя, это может негативно сказаться на функционировании турбины и привести к попаданию масла в интеркулер. Обычно доступ к воздуховоду не вызывает сложностей, и его осмотр можно провести без особых усилий. Любые повреждения этого элемента служат основанием для приобретения нового. Цена на воздуховод невысока, а его замена осуществляется довольно просто.
Критическое загрязнение воздушного фильтра
Воздух, который попадает в двигатель, содержит пыль, абразивные частицы, выхлопные газы и другие вредные элементы. Все эти загрязнения накапливаются на воздушном фильтре, который справляется со своей задачей в течение определенного времени. Однако, когда фильтр забивается, это приводит к снижению мощности двигателя и увеличению расхода топлива. В случае с турбированными моторами могут возникнуть дополнительные проблемы, такие как попадание масла в интеркулер.
-
Читайте также:
Загрязнённый фильтр затрудняет приток воздуха, что создает разрежение на входе в турбину. Это может привести к повреждению уплотнителей, в результате чего масло попадает в нагнетательную камеру. Турбина начинает прокачивать его через охладитель в цилиндры.
Турбированные двигатели требуют значительного объема воздуха, поэтому их фильтры забиваются быстрее, чем у обычных двигателей, и нуждаются в более тщательном обслуживании.
Очистка
Грязный интеркулер препятствует нормальному прохождению воздуха и снижает эффективность работы турбины. Поэтому после устранения всех неисправностей его обязательно нужно очистить. Для этого потребуется снять охладитель. При проведении очистки не рекомендуется использовать бензин, керосин, уайт-спирит и подобные растворители.
Для промывки интеркулера лучше всего приобрести специальный очиститель для удаления масляного налета. Важно, чтобы он не был агрессивным по отношению к материалам, из которых изготовлен интеркулер. При промывке следует строго придерживаться инструкции, прилагаемой к очистителю. Затем охладитель нужно промыть проточной водой без сильного напора. Обычно потребуется провести пять-шесть промываний, прежде чем из трубок начнет течь чистая вода. Остатки воды необходимо удалить сжатым воздухом, так как она не должна оставаться в системе питания двигателя. Давление компрессора должно быть минимальным. После этого можно устанавливать чистый и сухой интеркулер обратно на двигатель.
О важности своевременной диагностики
Наличие масла в системе питания двигателя может привести к серьезным последствиям. Это может вызвать поломку турбины, закоксовывание поршневых колец, прогорание поршней и клапанов, а также другие неприятные ситуации. Даже небольшое количество масла в интеркулере должно вызвать беспокойство у владельца автомобиля. Важно немедленно прекратить использование машины и провести диагностику. Это поможет избежать необходимости замены агрегатов и дорогостоящего ремонта двигателя.
Проблема попадания масла в интеркулер является распространенной для турбированных двигателей. Она обусловлена особенностями конструкции и функционирования турбины. Этот тревожный сигнал указывает на то, что двигателю требуется особое внимание. Игнорировать такую проблему нельзя. Если самостоятельная проверка не дала ясных результатов, стоит обратиться к специалисту.
Износ турбинного подшипника
Износ подшипника турбины является одной из наиболее распространенных причин, по которой масло может попадать в интеркулер. Турбина работает при высоких температурах и давлениях, что создает значительные нагрузки на подшипники. Со временем, из-за постоянного трения и воздействия высоких температур, подшипники могут начать изнашиваться.
Когда подшипник начинает изнашиваться, он теряет свою первоначальную форму и размеры, что приводит к увеличению зазоров между подшипником и валом турбины. Это увеличение зазоров позволяет маслу, которое циркулирует в системе смазки, проходить мимо подшипника и попадать в камеру сгорания или в интеркулер. В результате этого процесса, масло может смешиваться с воздухом, что приводит к образованию масляного тумана и, как следствие, к попаданию масла в интеркулер.
-
Читайте также:
Кроме того, износ подшипника может привести к повышению температуры масла, что также способствует его разложению и образованию отложений. Эти отложения могут забивать масляные каналы, что усугубляет проблему и приводит к еще большему износу подшипника. В конечном итоге, это может привести к поломке турбины и необходимости ее замены.
Важно отметить, что регулярное техническое обслуживание и замена масла в двигателе могут значительно продлить срок службы подшипников турбины. Использование качественного масла, соответствующего требованиям производителя, а также соблюдение интервалов замены масла помогут снизить риск износа подшипников и, как следствие, предотвратить попадание масла в интеркулер.
В заключение, износ турбинного подшипника является серьезной проблемой, которая может привести к множеству негативных последствий для работы двигателя. Понимание причин и последствий этого износа поможет владельцам автомобилей принимать меры для предотвращения данной проблемы и поддержания надежной работы турбонаддува.
Вопрос-ответ
Что является причиной утечки масла из турбины в интеркулер?
Со временем или при возникновении проблем с уплотнениями может начаться утечка масла, что приводит к скоплению сжатого воздуха, подаваемого турбокомпрессором, в нижней части интеркулера. По мере повышения уровня масла могут возникнуть неприятные симптомы, связанные с наличием масла в интеркулере.
Откуда в интеркулере берётся масло?
В самом воздушном фильтре присутствует масло, которое туда попадает из поршневых колец или фильтрующего элемента.
Как интеркулер связан с турбиной?
Для этого и предназначен интеркулер — это воздушный теплообменник, специально разработанный для охлаждения воздуха, нагнетаемого турбокомпрессором. Его устанавливают между турбиной и впускным коллектором, чтобы снизить температуру воздуха до оптимального уровня перед подачей его в цилиндры двигателя.
Советы
СОВЕТ №1
Проверьте состояние уплотнительных колец и сальников турбины. Износ или повреждение этих элементов может привести к утечке масла в интеркулер. Регулярная проверка и замена изношенных деталей помогут предотвратить серьезные проблемы.
СОВЕТ №2
Обратите внимание на качество масла, которое вы используете. Некачественное или неподходящее масло может ухудшить смазку и привести к перегреву турбины, что, в свою очередь, может вызвать утечку масла. Используйте только рекомендованные производителем масла.
СОВЕТ №3
Следите за состоянием системы вентиляции картера. Неправильная работа этой системы может привести к повышенному давлению в картере, что способствует утечке масла в интеркулер. Регулярно проверяйте и очищайте вентиляционные каналы.
СОВЕТ №4
Проводите регулярное техническое обслуживание вашего автомобиля. Это включает в себя проверку турбокомпрессора, интеркулера и других связанных систем. Раннее выявление проблем поможет избежать серьезных поломок и дорогостоящего ремонта.
