Какая должна быть компрессия в двигателе змз 405

Газель змз 405 какая компрессия должна быть в двигателе

Спиннинг толкает поршень вверх. Закрытые клапаны, прокладки головки цилиндров и поршневые кольца предотвращают утечку газа из камеры сгорания, вызывая повышение давления. Когда поршень почти достигает верхней мертвой точки (ВМТ), топливовоздушная смесь воспламеняется. В результате давление в камере сгорания резко возрастает и начинает выходить из положения. через поршень, шатун и коленчатый вал. Таким образом, давление в камере сгорания преобразуется во вращение коленчатого вала. Сколько продуктов сгорания будет выбрасываться поршнем, зависит от компрессии и от того, сколько будет идти в системы охлаждения или смазки, чтобы загубить двигатель.

Цилиндр во время циклов сжатия / сгорания представляет собой замкнутую систему, состоящую из:

Повреждение любой части, которая образует эту замкнутую систему, приводит к снижению давления. Если поршень треснет, сгорит или поврежден, выхлопные газы будут вытекать, что отрицательно скажется на мощности и ресурсах двигателя.

В большинстве случаев давление падает через изношенные или коксовые кольца.

Износ колец происходит из-за трения о стенках камер сгорания. Повышение температуры двигателя приводит к увеличению размеров колец, когда их замок перестает контролировать свои обязательства, они оставляют царапины на цилиндрах, разрушая хонингование. Неправильная воздушно-топливная консистенция, неисправность систем зажигания или впрыск топлива приводят к тому, что кольца покрываются слоем несгоревших смол, что приводит к потере их подвижности и прекращению работы замка. Кольцо замерзает самого высокого размера, потому что замок забит смолой и не может быть уменьшен. При работе на холодном двигателе трение между кольцом и стенками цилиндра очень велико, что приводит к его повреждению.

Формирование сажи и лаковых отложений

Плохая воздушно-топливная консистенция, неправильное зажигание или время впрыска топлива, а также неправильное время срабатывания клапана приведут к тому, что воздушно-топливная смесь будет светиться при прохождении через клапаны. Из-за этого земная поверхность клапанов выгорает, теряет свою плотность, что приводит к снижению давления, а затем к увеличению повреждений в будущем. Перегрев, длительное вождение на низких скоростях и более высоких передачах, при внезапном запуске или длительной работе двигателя при мощности, близкой к максимальной, увеличивается вероятность выгорания или поломки прокладки головки цилиндров. Если прокладка повреждает цилиндр и масло или канал охлаждения, горячие газы попадают в соответствующую систему, резко сокращают срок службы антифриза или масла, а охлаждающая жидкость и масло увеличивают сгорание топлива в цилиндрах.

Если жесткость, разница сжатия в цилиндрах превышает 0,5 атмосферы, требуется замена кольца. Если оно замерзло, показало снижение компрессии во всех цилиндрах на 0,5 атмосферы, более того, на фоне снижения мощности двигателя, увеличения расхода топлива или голубоватого дыма из трубы, возникла проблема в кольцах и уплотнениях штока клапана. Если он замерз, показано, что давление заметно ниже, чем должно быть (разница составляет более 3 атмосфер), и из выхлопной трубы выходит синий или белый дым, затем подается сигнал о сломанной прокладке Головка цилиндров.

Если оно жесткое, оно показывает падение сжатия ниже 6 атмосфер в одном или нескольких (не во всех) цилиндрах, возможно, возникла проблема с продувочным клапаном.

Если он замерзает, он показывает нормальное сжатие, и из выхлопной трубы выходит черный (от слегка заметного серого до густого темного) дыма, также уменьшается мощность двигателя или увеличивается расход топлива, несоответствие при неисправности свечей, форсунок или карбюратора. Если уровень масла вообще падает, возникает проблема с повреждением колец или колпачков масла для скребка. Если вы понимаете причину потери компрессии, то можете сделать небольшой ремонт. Если, согласно результатам измерений, компрессия во всех цилиндрах является равномерной и ниже, чем должна быть, добавьте 10-15 мл моторного масла в цилиндры. Увеличение компрессии указывает на необходимость замены колец.

Чтобы держать его замороженным, вам будут помогать помощник и устройство, называемое компрессором. Это устройство доступно в разных версиях. Но устройство работает по одному принципу. оно определяет давление в камере сгорания. Измерение компрессии выполняется только на крутом двигателе. Снимите свечи зажигания с бензинового двигателя или свечи зажигания с дизельного двигателя и вставьте (затяните) компрессор в 1-й цилиндр.

Попросите помощника быть там, чтобы включить зажигание и запустить стартер в вашей команде. Время измерения 2-3 секунды. Посмотрите, сколько показывает устройство, и сравните его с желаемым значением. Затем повторите ту же операцию на других цилиндрах. Разница в измерении компрессии на холодном и горячем двигателе составляет 2-5 атмосфер.

компрессия змз 406

Нормальное сжатие двигателя зависит от степени сжатия. Определяется по формуле. кратность сжатия 1,3. Другими словами, для двигателей с степенью сжатия 8-9 сжатие должно составлять не менее 11 атмосфер (от 10,4 до 11,7). Для двигателей с коэффициентом сжатия 10 или выше нормальное сжатие должно составлять не менее 13 атмосфер. Нормальное сжатие дизельного двигателя должно быть больше 26, что соответствует степени сжатия 20. Если сжатие на крутом двигателе составляет менее 1 атмосферы ниже, необходимо определить, что вызвало неисправность, и устранить ее. В неприятном случае срок службы двигателя начнет уменьшаться, и в скором времени потребуется более сложный и дорогой ремонт.

Перечень модификаций ДВС

У производителя ЗМЗ существует 4 атмосферных модификации мотора 405 серии для автобусов, грузовиков и тяжелых представительских Волг, и одна турбированная версия для спецмашин с броненакладками, специальным оборудованием, тяжелыми рамами.

Базовый вариант 4052.10 имеет 214 Нм крутящего момента, степень сжатия 9,4, мощность 152 л.с. Его рекомендовано использовать и в городском цикле, и для трассы.

Мотор 40522.10 обладает меньшим крутящим моментом 211 Нм, мощность осталась прежней, он адаптирован под коробки грузовиков и автобусов Газель/Соболь. Степень сжатия здесь 9,3 для лучшей восприимчивости к отечественному бензину.

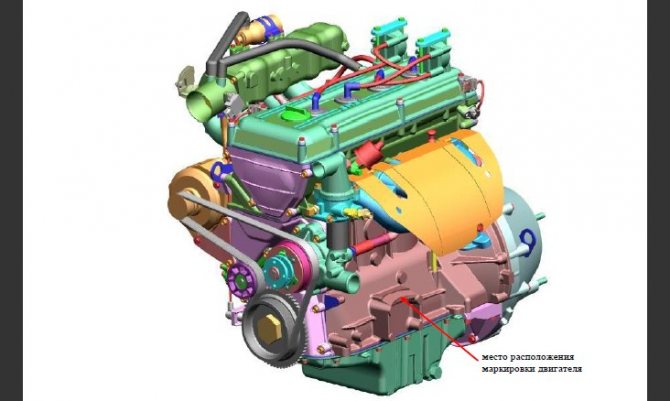

ЗМЗ 40522.10

Вариант 40524.10, наоборот, заточен под коробку микроавтобуса Фиат Дукато, хотя активно использовался на Газелях и Соболях. Отвечает требованиям Евро-3 и Евро-4 в разных комплектациях, имеет 214 Нм крутящего момента и 140,5 л. с. мощности. Степень сжатия равна 9,4, то есть как у базового варианта.

ЗМЗ 40524.10

ДВС 40525.10 имеет 213,5 Нм крутящего момента и 143,8 л. с. мощности, разработан под регламент Евро-3 для ГАЗ Волга массой до 2,1 т.

ЗМЗ 40525.10

В отличие от предыдущих атмосферных движков модификация 4024.10 оборудована охладителем воздуха и турбонаддувом, коваными поршнями и стальным коленвалом для увеличенных нагрузок. Пружина диафрагмы здесь усилена, клапаны на выпуске оборудованы натриевым охлаждением. В 2009 году этим турбрмотором комплектовали автобусы Фиат Дукато. Степень сжатия здесь снижена до 7,4 единиц, крутящий момент увеличен до 343 Нм, а мощность он развивает 195 л. с.

ЗМЗ 4054.10 турбо

ГАЗ 2705 | Проверка компрессии в цилиндрах двигателей

3.4.9. Проверка компрессии в цилиндрах двигателей

ОБЩИЕ СВЕДЕНИЯ

Измеритель компрессии для бензиновых двигателей Проверка компрессии в цилиндрах бензиновых двигателей

ПОРЯДОК ВЫПОЛНЕНИЯ

Измеритель компрессии для дизелей

Процедура проверки ничем не отличается от описанной выше, но имеет свои особенности.

Измерение компрессии на дизельных двигателях

Варианты тюнинга мотора

Базовый двигатель ЗМЗ 405 обеспечивает нормы Евро-2, имеет в блоке прорези между цилиндрами, поэтому практически не пригоден для модернизации. Тюнинг обычно производят на блоках цилиндров от модификаций 40524 либо 40525. Кроме того, следует учесть, что механический тюнинг за счет установки «городских» распредвалов или установки дросселя на каждом цилиндре даст, не более 20 – 30 л. с. мощности дополнительно.

Тюнинг ЗМЗ 405

Производитель ЗМЗ выбрал лучшее решение – установку турбины на модификации 4054, поэтому пользователям, решившим увеличить мощность версий 4052, следует двигаться в этом же направлении.

Таким образом, в поколение моторов ЗМЗ 405 входит несколько атмосферных двигателей 4052.10, 40522.10, 40524.10, 40525.10 и один турбированный 4054.10. Часть из них обеспечивает нормы Евро-2, остальные более безопасны – Евро-3/4.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

– Что может быть причиной низкого или нулевого сжатия двигателя

Выполнение теста компрессии двигателя поможет вам обнаружить потенциальные внутренние проблемы, влияющие на производительность двигателя.

При работе в тяжелых условиях или при потере мощности возможно недостаточное сжатие двигателя в одном или нескольких цилиндрах.

Внутренние повреждения двигателя могут быть обнаружены путем проверки компрессии двигателя.

Хотя есть и другие причины низкой компрессии двигателя, но они являются наиболее распространенными.

Проверка компрессии двигателя

Чтобы проверить компрессию двигателя вручную с помощью датчика, все свечи зажигания должны быть удалены. Затем катушка зажигания должна быть отключена или провод высокого напряжения заземлен.Если двигатель имеет без распределительного зажигания, катушки зажигания должны быть отключены, чтобы предотвратить их запуск.

Дроссель также должен быть открыт. Затем двигатель запускается на несколько секунд, пока датчик давления удерживается в отверстии свечи зажигания. Отмечается максимальное показание сжатия, затем процесс повторяется для каждого из оставшихся цилиндров.

Испытание на герметичность цилиндра необходимо выполнить, если обнаружено низкое сжатие.

Это поможет в диагностике того, что происходит внутри двигателя.

Испытание на герметичность цилиндров

Этот тест выявляет специфическую утечку. В этом тесте используется набор манометров с регулирующим устройством, который может количественно определить процент утечки. Это статический тест, который требует больше времени по сравнению с обычным тестом сжатия .

Первые коды пропусков зажигания в двигателе

Что может быть причиной низкого или нулевого сжатия двигателя

Низкое сжатие двигателя в одном цилиндре

Если показания очень низкие в одном цилиндре, очень вероятно, что существует внутреннее повреждение двигателя, например:

Низкое сжатие двигателя во всех цилиндрах

Последовательное низкое сжатие во всех цилиндрах может означать, что проблема в цилиндрах, промытых топливом, существует. Таким образом, это означает, что в двигатель было введено слишком много топлива. В результате все масло было смыто со стенок цилиндра. Масло создает эффект уплотнения между поршнем и кольцевыми узлами и стенками цилиндров блока цилиндров. Это часто встречается в движке с проблемой «затопления».

Если двигатель работает нормально, но работает слабо и дымит, возможно, изношены поршневые кольца. В любом из этих случаев добавьте немного масла в каждый цилиндр, затем повторите испытание на сжатие. Если сжатие резко увеличивается, то вы обнаружили проблему (ы). Если показания сжатия не изменятся, это будет означать проблему синхронизации.

Отсутствие сжатия двигателя в одном цилиндре

седло сброшенного клапана:

Если седло клапана треснет, это приведет к утечке горячих газов, сгорающих как седло клапана, так и клапан.Большинство головок цилиндров изготовлены из алюминия и расширяются с другой скоростью по сравнению с металлическим седлом клапана. Эта разница в скорости расширения может привести к выпадению сиденья из головы. Как только это произошло, цилиндр не будет иметь сжатия, поскольку воздух выходит в порт клапана. После обнаружения головка цилиндра должна быть снята и заменена или отремонтирована.

Сломанная пружина клапана:

Пружина клапана отвечает за закрытие впускного и выпускного клапанов после того, как распредвал открыл их.Со временем пружины клапана могут стать хрупкими и сломаться. В результате можно позволить клапану открыться, что приведет к утечке компрессии.

Сброшенный клапан:

Клапанные держатели представляют собой два полумесяца металла, которые фиксируются в держателе клапана, удерживая клапан на месте. Если эти части сместятся, они могут вылететь из держателя. Следовательно, позволяя клапану попадать в цилиндр, контактирующий с поршнем.

Сломанный клапан:

Головка клапана уплотняется относительно седла клапана.Когда эти клапаны выходят из строя, головка может отделиться от штока. Головка клапана упадет в цилиндр. Это позволит сжатию вытекать из цилиндра, в то же время вызывая сильное повреждение поршня и головки цилиндра.

Повреждение поршня или отверстие:

Поршень может выйти из строя из-за чрезмерного нагрева в камере сгорания. Таким образом, сгоревший поршень обычно будет иметь расплавленный вид; или отверстие полностью сгорело в верхней части поршня. Алюминий может выдержать только столько тепла, а когда становится слишком жарко, он плавится.Основной причиной обычно является детонация и / или предварительное зажигание.

Утечка в клапане

Отсутствует сжатие двигателя во всех цилиндрах

Сломанный ремень ГРМ или цепь:

Каждый двигатель автомобиля нуждается в ремне ГРМ или цепи, чтобы удерживать распредвал в корреляции с коленчатым валом. Когда эти детали выходят из строя, распределительный вал перестает вращаться, что приводит к тому, что впускной и выпускной клапан не открываются и не закрываются. Без вращения распределительного вала двигатель не может сжиматься.

Сломанный распредвал:

Если распредвал сломается, он остановит его, как сломанный ремень ГРМ или цепь.

Низкие или нулевые показания в двух соседних цилиндрах:

Заключение

Кроме того, компрессия двигателя может быть слишком высокой в ​​одном или нескольких цилиндрах.Это будет признаком чрезмерного накопления углерода в двигателе.

Пожалуйста, поделитесь DannysEngineПортал Новости

Плюсы и минусы

Преимуществами силовых приводов семейства 405 производителя ЗМЗ являются:

• головка блока цилиндров доработана за счет применения двухслойной металлической прокладки толщиной 0,5 мм с пружинящими элементами;
• блок цилиндров снизил вес на 1,35 кг, так как навесное частично демонтировано – больше нет ДПДЗ, патрубков и регулятора ХХ;
• трехкомпонентный каталитический нейтрализатор для обеспечения регламента Евро-3;
• механический тюнинг инженерами завода позволил снизить расход топлива до 8,8 л/100 км по трассе;
• использована система доочистки смазки.

ШПГ мотора ЗМЗ 405

Углом опережения зажигания управляет микропроцессор электронной системы, что, с одной стороны, является плюсом, с другой – минусом, так как усложняется ремонт на трассе. За счет гидрокомпенсации теплового зазора клапанов снизился эксплуатационный бюджет, теперь пользователю не нужно регулярно посещать СТО для регулировки клапанов.

ГРМ привод

Недостатком является значительный вес мотора, опасность перескакивания цепи на несколько звеньев и снижение прочности блока цилиндров из-за щелевых прорезей.

Как работают газовые компрессионно-воспламеняющиеся двигатели

Летом 2021 года Mazda сделала объявление: автомобильная компания нашла способ сделать бензиновые двигатели с воспламенением от сжатия для легковых автомобилей. Mazda заявила, что ее новый двигатель может улучшить экономию топлива на 20-30 процентов, что является значительным достижением для бензинового двигателя.

Прежде чем углубиться в эту технологию, стоит отметить, что двигатель с воспламенением от сжатия не является новой концепцией.Автомобили Формулы 1 используют двигатели с воспламенением от сжатия, и несколько других автопроизводителей пытались разработать коммерчески жизнеспособную версию для легковых автомобилей. Но двигатель Mazda, получивший название Skyactiv-X, станет первым серийно выпускаемым и коммерчески доступным двигателем этого типа. Благодаря Джей Чену, инженеру по трансмиссии Mazda, HowStuffWorks удалось узнать, как был достигнут этот прорыв. Сначала, однако, мы должны взглянуть на основные функции двигателя.

Двигатель работает, зажигая топливо двумя способами: нагрев и сжатие.Двигатели с искровым зажиганием встречаются в большинстве бензиновых автомобилей. В двигателях этих типов свечи зажигания горят, чтобы зажечь топливо в камере сгорания, в то время как топливно-воздушная смесь также сжимается. Конечно, это очень упрощенная версия процесса, чтобы проиллюстрировать основное различие между двумя типами двигателей. Двигатели с искровым зажиганием следуют за циклом и требуют точной синхронизации для работы, но, как правило, надежны при различных условиях [источник: рыцарь].

Регламент обслуживания ЗМЗ 405 2,5 л/152 л. с.

Атмосферный двигатель ЗМЗ 405 следует обслуживать с указанной периодичностью:

• цепь ГРМ 100 тысяч замена, 20 тысяч проверка;
• не вызывают проблем аккумулятор и свечи 6 лет;
• служит исправно вентиляция картера 2 года или 25 тысяч пробега;
• менять ремни навесного оборудования нужно примерно через 2 года;
• замена масла требуется через 7,5 – 10 тысяч пробега;
• не забиваются фильтры 40 тысяч для воздушного и топливного, 7,5 – 10 тысяч км для масляного;
• эффективна охлаждающая жидкость 40 тысяч;
• нормально работает без прогара выпускной коллектор 2 – 2,5 года;
• ходит кислородный датчик 100 тысяч.

Система смазки ЗМЗ 405

Простое устройство ДВС заметно облегчает обслуживание и ремонт своими руками, в том числе, капитальный.

Двигатель змз 405 евро 2 какая должна быть компрессия

Задумывался двигатель ЗМЗ 405 в качестве базы для целого семейства инжекторных ДВС, поэтому основным в семействе считается вариант ЗМЗ 4052.10, разработанный в 2000 году для тяжелых машин Горьковского и Ульяновского автозаводов.

ДВС ЗМЗ 405

Изначально руководство Заволжского завода проектировало версии силовых приводов для разных машин:

• адаптированы под размер сцепления Fiat Ducato, мощность 140,5 л. с., крутящий момент 214 Нм;
• форсировка до 152 л. с. для Газели, нормы Евро-2;
• модернизация ГБЦ и прокладки, установка в ГАЗ Волга;
• турбированный ДВС с крутящим моментом 343 Нм и мощностью 195 л. с., для машин спецназначения.

При этом объемы силовых приводов всей серии остались неизменными 2,5 л. Конструкция усложнилась относительно ЗМЗ 406, но капремонт своими силами по-прежнему не вызывает сложностей.

Технические характеристики ЗМЗ 405 2,5 л/152 л. с

По умолчанию в двигателе новой серии остались прежними блок цилиндров и шатуны, все остальное модернизировано, что позволило увеличить мощность и надежность силового привода.

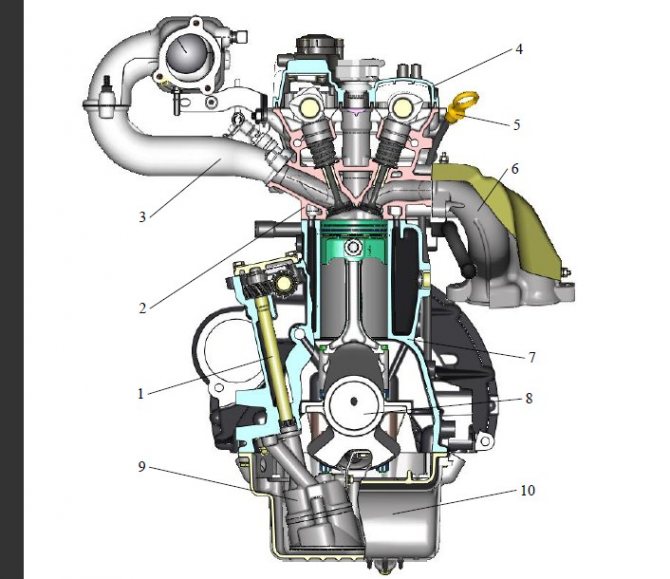

Конструкция ЗМЗ 405

Для исходного варианта Евро-2 технические характеристики ЗМЗ 405 имеют значения:

Изготовитель	ЗМЗ
Марка ДВС	405
Годы производства	2000 – …
Объем	2464 см3 (2,5 л)
Мощность	111,8 кВт (152 л. с.)
Момент крутящий	210 Нм (на 4000 об/мин)
Вес	193 кг
Степень сжатия	9,3
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	электронное
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	с изменяемой геометрией
Выпускной коллектор	литой чугунный
Распредвал	от 4062.10
Материал блока цилиндров	чугун
Диаметр цилиндра	95,5 мм
Поршни	оригинальные
Коленвал	высокопрочный чугун, 5 опор, 8 противовесов
Ход поршня	86 мм
Горючее	АИ-92
Нормативы экологии	Евро-2
Расход топлива

город – 13,5 л/100 км

болт сцепления – 22 – 38 Нм

крышка подшипника – 100 Нм (коренной) и 70 Нм (шатунный)

головка цилиндров – три стадии 40 Нм, 135 Нм + 90°

Приведенное описание параметров ДВС относится к модификации 4052.10, однако характеристики всех остальных версий моторов отличаются весьма незначительно, за исключением турбированного ДВС 4054.10. для него мануал рекомендует производить обслуживание вдвое чаще.

ГАЗ 2705 | Компрессия двигателя

Если с течением времени у вас появится ощущение, что в начале эксплуатации ваш двигатель был более динамичным, потеря мощности может быть вызвана механическим износом. Наиболее часто встречающимися причинами являются высокий износ между поршнями и цилиндрами, изношенные поршневые кольца, негерметичные или прогоревшие клапаны, поврежденная прокладка головки блока цилиндров или свеча зажигания. В конце такта сжатия создается высокое компрессионное давление, которое потом при сгорании топливовоздушной смеси лавинообразно увеличивается. Для поршней и поршневых колец, стенок цилиндров, клапанов, седел клапанов, прокладок клапанного механизма, а также прокладки головки блока цилиндров это означает высокую термическую и механическую нагрузку. Как правило, двигатели с пониженной мощностью уже заранее сигнализируют о своем техническом состоянии. Симптомами являются неустойчивое поведение при холодном пуске или неравномерная работа двигателя, увеличенный расход масла и топлива, шлейф отработавших газов белого или синего цвета, повышенная температура охлаждающей жидкости, ухудшенные показатели отработавших газов и уменьшение мощности двигателя. Для получения ясной картины необходимо при каждом втором посещении сервисного центра проверять компрессию. В равной степени это относится и к дизельным двигателям.

Контрольные значения компрессии

Значения компрессии для вашего автомобиля незначительно отличаются в зависимости от степени сжатия. Представленные в табл. 4.2 ориентировочные значения действительны для двигателей в безупречном техническом состоянии. При анализе компрессии большее значение придается не абсолютным наивысшим показателям, а одинаковым показателям во всех цилиндрах. Допускаются отклонения максимально до 2 бар. Если отклонения превышают допустимое значение, необходимо выяснить причину этого отклонения. В качестве первого шага специалист посоветует вам провести измерение потери давления.

Старые двигатели создают меньшую компрессию

В старых двигателях компрессия значительно уменьшается, и это нормальное явление, связанное с естественным износом двигателя. Поэтому нет особой причины для беспокойства, это в меньшей степени зависит от абсолютного наивысшего показателя давления, а больше от одинаковых значений во всех цилиндрах. Только когда измеренные значения достигнут предельно допустимых значений, необходимо думать о предстоящем ремонте двигателя или замене его другим. Если различие в значениях больше 3 бар, практика указывает на следующие причины:

– износ поршней или поршневых колец;

– заклинивание изношенных поршневых колец в канавках поршня, вызванное отложением продуктов сгорания;

– повреждение рабочих поверхностей цилиндров как следствие легкого заедания поршней или заклинивания поршневых колец;

– остатки продуктов сгорания и масла в виде налета на клапанном механизме или на рабочих поверхностях седел клапанов;

– прогорание клапанов вследствие недостаточного зазора клапанов или термической перегрузки.

Компрессию можно измерить своими силами. Прежде всего для этого вам необходимы помощник, который стартером проворачивает коленчатый вал, и прибор для измерения давления. В хорошо оснащенных автомастерских прибор для измерения компрессии относится к основному оснащению. Вначале выверните все свечи зажигания (в дизельном двигателе — топливные форсунки) из головки блока цилиндров и удостоверьтесь, что зазор клапанов правильно отрегулирован. Во время проверки помощник должен полностью нажать на педали сцепления и акселератора, вы прибором проверяете компрессию в каждом цилиндре. Так как дизельные двигатели постоянно всасывают одинаковое количество воздуха, на педаль акселератора не требуется нажимать. Измерение начинайте с первого цилиндра и потом последовательно измеряйте во всех остальных цилиндрах. Считайте количество оборотов коленчатого вала до создания максимального давления, это количество будет критерием для последующих цилиндров: чем быстрее создается компрессия, тем «здоровее» ваш двигатель. В «здоровом» двигателе компрессия должна создаваться после 6–8 оборотов коленчатого вала.

Основа для надежного измерения — исправный стартер и полностью заряженная аккумуляторная батарея

Несмотря на то, что это является азбучной истиной, все же мы еще раз напоминаем — основой для измерения являются стартер с хорошим тяговым усилием и полностью заряженная аккумуляторная батарея. Если коленчатый вал вращается очень медленно, сжатие в цилиндре также происходит медленно — измерение компрессии теряет свой смысл. Если вы получили большие отклонения в результатах измерения, проведите тест на уменьшение давления. Обращение с прибором для измерения уменьшения компрессии предполагает наличие определенного опыта, поэтому мы советуем проведение теста на измерение уменьшения компрессии предоставить специалисту.

Выяснить причину уменьшения давления можно следующим образом.

· При низкой компрессии через отверстие для свечи (в дизельном двигателе — в отверстие форсунки впрыска) введите в каждый цилиндр немного моторного масла, затем повторите проверку. Масло улучшает герметизацию между сопрягающимися поверхностями поршней и стенок цилиндров.

· Если компрессия увеличилась незначительно, то утечка происходит через клапаны или прокладку головки блока цилиндров. Утечка через клапаны может быть вызвана прогоранием седел и/ или рабочих кромок клапанов, а также деформацией стержней клапанов или образованием на них трещин.

· Если после введения масла компрессия повысилась, то можно сделать однозначный вывод о том, что изношены поршневые кольца.

Измерение компрессии ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ 1. Перед измерением прогрейте двигатель до рабочей температуры. Это создает оптимальные зазоры между всеми движущимися деталями.

2. Отключите зажигание (клемма «15»), снимите наконечники со свечей зажигания и выверните все свечи зажигания.

3. Затяните стояночный тормоз, установите рычаг переключения передач в нейтральное положение, нажмите на педали сцепления и акселератора.

Рис. 4.13. При установке прибора для измерения компрессии резиновая конусная пробка должна плотно закрывать отверстие для свечи зажигания

Рис. 4.14. После измерения компрессии на всех четырех цилиндрах сравните кривые, записанные самописцем прибора

6. Запишите наибольшее значение компрессии. Повторите процедуру измерения для остальных цилиндров и сравните результаты с техническими данными (рис. 4.14). ПРАКТИЧЕСКИЙ СОВЕТ Уменьшение компрессии

Уменьшение компрессии, сопровождаемое шумом воздуха, может быть вызвано следующими причинами:

– шум во всасывающем патрубке или шумоизоляции патрубка свидетельствует о негерметичном впускном клапане;

– если воздух выходит из открытого радиатора или расширительного бачка охлаждающей жидкости, значит, пробита прокладка головки цилиндров или имеется трещина в головке цилиндров;

– если воздух выходит из открытой маслоналивной горловины или трубки указателя уровня моторного масла, значит, изношены стенки цилиндров, рабочие поверхности поршней или поршневые кольца;

– если воздух выходит из выхлопной трубы, значит, негерметичен выпускной клапан.

Особенности конструкции

Изначально в двигатель ЗМЗ 405 вошли следующие перспективные технические для 2000 года решения:

• распределенный впрыск внутрь каналов ГБЦ;
• рядная схема двигателя с двумя валами ГРМ для 4 клапанов в каждом цилиндре;
• закрытая схема вентиляции с вакуумом внутри картера;
• обновленное навесное в виде двухклапанного термостата, терморезестивного датчика ОЖ, индукционного синхронизатора, датчика Холла и магниторезестивного дроссельного модуля;

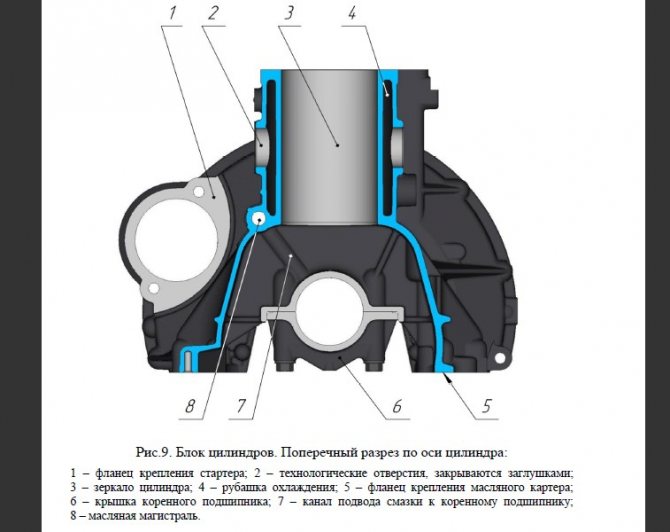

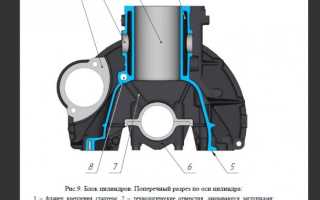

Конструкция блока цилиндров

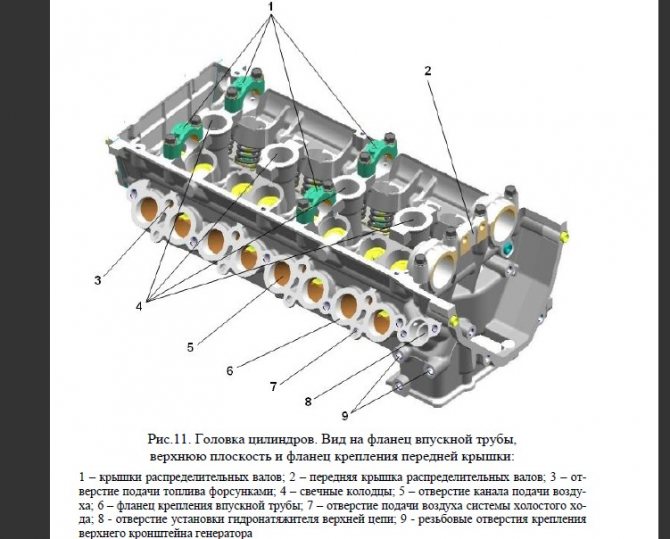

ГБЦ ЗМЗ 405

Шатуны кованные, вкладыши подшипников коленвала сталеалюминиевые, демпферный шкив обрезиненный для гашения вредных вибраций.

Проверка компрессии двигателя ЗМЗ-406

Компрессия (давление в конце такта сжатия) в цилиндрах — важнейший показатель для диагностики состояния двигателя без его разборки.

По среднему значению компрессии и по разнице значений в отдельных цилиндрах можно с достаточной степенью точности определить степень общего износа деталей шатунно-поршневой группы двигателя, выявить неисправности этой группы и деталей клапанного механизма.

Проверяют компрессию специальным прибором, компрессометром, который в настоящее время можно свободно приобрести в крупных магазинах автозапчастей.

Так выглядит компрессометр. Существуют варианты компрессометров, у которых вместо резьбового штуцера для вворачивания вместо свечи зажигания установлен резиновый наконечник.

Такие компрессометры при проверке компрессии просто сильно прижимают к свечному отверстию.

Важными условиями правильности показаний при проверке компрессии являются исправность стартера и его электрических цепей, а также полная заряженность аккумуляторной батареи.

Вам потребуется торцовый ключ «на 21» для выворачивания свечей зажигания.

1. Пустите двигатель и прогрейте его до рабочей температуры.

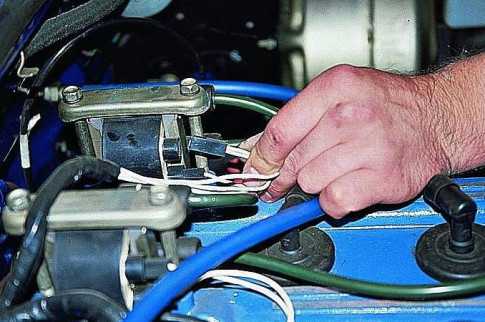

2. Остановите двигатель, отсоедините колодку жгута низковольтных проводов от модуля зажигания.

Предупреждение Проворачивание двигателя стартером при отсоединенных наконечниках высоковольтных проводов и неотключенном модуле зажигания может привести к пробою его высоковольтной цепи.

На двигателе ЗМЗ-40524 снимите со свечей катушки зажигания, предварительно отсоединив от них колодки жгутов проводов.

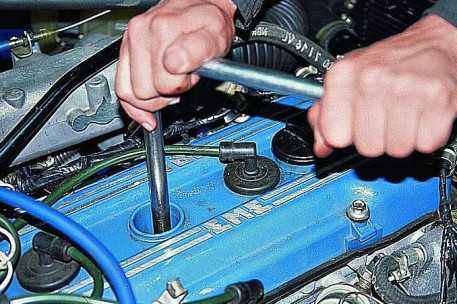

3. Выверните все свечи

4. Отключите топливный насос, сняв колодку проводов с выводов реле топливного насоса

5. Вверните компрессометр в свечное отверстие проверяемого цилиндра.

6. Нажмите на педаль акселератора до упора, чтобы полностью открыть дроссельную заслонку.

7. Включите стартер и проворачивайте им коленчатый вал двигателя до тех пор, пока давление в цилиндре не перестанет увеличиваться. Это соответствует примерно четырем тактам сжатия.

8. Записав показания компрессометра, установите его стрелку на ноль, нажав на клапан выпуска воздуха.

У компрессометров иной конструкции показания могут сбрасываться другими способами (в соответствии с инструкцией к прибору).

9. Повторите эти операции для остальных цилиндров.

Давление должно быть не ниже 660 кПа (6,65 кгс/см2) и не должно отличаться в разных цилиндрах более чем на 98 кПа (1 кгс/см2).

Пониженная компрессия в отдельных цилиндрах может возникнуть в результате неплотной посадки клапанов в седлах, повреждения прокладки головки блока цилиндров, поломки или пригорания поршневых колец.

Пониженная компрессия во всех цилиндрах указывает на износ поршневых колец. 10. для выяснения причин недостаточной компрессии залейте в цилиндр с пониженной компрессией около 20 см3 чистого моторного масла и вновь измерьте компрессию.

Если показания компрессометра повысились, наиболее вероятна неисправность поршневых колец.

Если компрессия осталась неизменной, то это указывает на неплотное прилегание тарелок клапанов к их седлам или на повреждение прокладки головки блока цилиндров.

Полезный совет Причину недостаточной компрессии можно выяснить, подав сжатый воздух в цилиндр, в котором поршень предварительно установлен в ВМТ такта сжатия.

Для этого снимите с компрессометра наконечник и присоедините к нему шланг компрессора.

Вставьте наконечник в свечное отверстие и подайте в цилиндр воздух под давлением 200—300 кПа.

Для того чтобы коленчатый вал двигателя не провернулся, включите высшую передачу и затормозите автомобиль стояночным тормозом.

Выход (утечка) воздуха через дроссельный узел свидетельствует о негерметичности впускного клапана, а через глушитель — о негерметичности выпускного.

При повреждении прокладки головки блока цилиндров воздух будет выходить через горловину расширительного бачка в виде пузырей или в соседний цилиндр, что обнаруживается по характерному шипящему звуку.

При выработке компрессионных колец воздух будет выходить через масляный щуп.

Перечень модификаций ДВС

У производителя ЗМЗ существует 4 атмосферных модификации мотора 405 серии для автобусов, грузовиков и тяжелых представительских Волг, и одна турбированная версия для спецмашин с броненакладками, специальным оборудованием, тяжелыми рамами.

Базовый вариант 4052.10 имеет 214 Нм крутящего момента, степень сжатия 9,4, мощность 152 л.с. Его рекомендовано использовать и в городском цикле, и для трассы.

Мотор 40522.10 обладает меньшим крутящим моментом 211 Нм, мощность осталась прежней, он адаптирован под коробки грузовиков и автобусов Газель/Соболь. Степень сжатия здесь 9,3 для лучшей восприимчивости к отечественному бензину.

ЗМЗ 40522.10

Вариант 40524.10, наоборот, заточен под коробку микроавтобуса Фиат Дукато, хотя активно использовался на Газелях и Соболях. Отвечает требованиям Евро-3 и Евро-4 в разных комплектациях, имеет 214 Нм крутящего момента и 140,5 л. с. мощности. Степень сжатия равна 9,4, то есть как у базового варианта.

ЗМЗ 40524.10

ДВС 40525.10 имеет 213,5 Нм крутящего момента и 143,8 л. с. мощности, разработан под регламент Евро-3 для ГАЗ Волга массой до 2,1 т.

ЗМЗ 40525.10

В отличие от предыдущих атмосферных движков модификация 4024.10 оборудована охладителем воздуха и турбонаддувом, коваными поршнями и стальным коленвалом для увеличенных нагрузок. Пружина диафрагмы здесь усилена, клапаны на выпуске оборудованы натриевым охлаждением. В 2009 году этим турбрмотором комплектовали автобусы Фиат Дукато. Степень сжатия здесь снижена до 7,4 единиц, крутящий момент увеличен до 343 Нм, а мощность он развивает 195 л. с.

ЗМЗ 4054.10 турбо

Как работают газовые компрессионно-воспламеняющиеся двигатели

Летом 2021 года Mazda сделала объявление: автомобильная компания нашла способ сделать бензиновые двигатели с воспламенением от сжатия для легковых автомобилей. Mazda заявила, что ее новый двигатель может улучшить экономию топлива на 20-30 процентов, что является значительным достижением для бензинового двигателя.

Прежде чем углубиться в эту технологию, стоит отметить, что двигатель с воспламенением от сжатия не является новой концепцией.Автомобили Формулы 1 используют двигатели с воспламенением от сжатия, и несколько других автопроизводителей пытались разработать коммерчески жизнеспособную версию для легковых автомобилей. Но двигатель Mazda, получивший название Skyactiv-X, станет первым серийно выпускаемым и коммерчески доступным двигателем этого типа. Благодаря Джей Чену, инженеру по трансмиссии Mazda, HowStuffWorks удалось узнать, как был достигнут этот прорыв. Сначала, однако, мы должны взглянуть на основные функции двигателя.

Двигатель работает, зажигая топливо двумя способами: нагрев и сжатие.Двигатели с искровым зажиганием встречаются в большинстве бензиновых автомобилей. В двигателях этих типов свечи зажигания горят, чтобы зажечь топливо в камере сгорания, в то время как топливно-воздушная смесь также сжимается. Конечно, это очень упрощенная версия процесса, чтобы проиллюстрировать основное различие между двумя типами двигателей. Двигатели с искровым зажиганием следуют за циклом и требуют точной синхронизации для работы, но, как правило, надежны при различных условиях [источник: рыцарь].

Плюсы и минусы

Преимуществами силовых приводов семейства 405 производителя ЗМЗ являются:

• головка блока цилиндров доработана за счет применения двухслойной металлической прокладки толщиной 0,5 мм с пружинящими элементами;
• блок цилиндров снизил вес на 1,35 кг, так как навесное частично демонтировано – больше нет ДПДЗ, патрубков и регулятора ХХ;
• трехкомпонентный каталитический нейтрализатор для обеспечения регламента Евро-3;
• механический тюнинг инженерами завода позволил снизить расход топлива до 8,8 л/100 км по трассе;
• использована система доочистки смазки.

ШПГ мотора ЗМЗ 405

Углом опережения зажигания управляет микропроцессор электронной системы, что, с одной стороны, является плюсом, с другой – минусом, так как усложняется ремонт на трассе. За счет гидрокомпенсации теплового зазора клапанов снизился эксплуатационный бюджет, теперь пользователю не нужно регулярно посещать СТО для регулировки клапанов.

ГРМ привод

Недостатком является значительный вес мотора, опасность перескакивания цепи на несколько звеньев и снижение прочности блока цилиндров из-за щелевых прорезей.

Какая Компрессия Должна Быть В Двигателе Змз

Проверка компрессии двигателя ЗМЗ-406

(давление в конце такта сжатия) в цилиндрах является важным показателем для диагностики состояния двигателя без его разборки. Исходя из среднего значения сжатия и разности значений в отдельных цилиндрах, можно с достаточной точностью определить степень общего износа деталей шатуна и поршневой группы двигателя, выяснить неисправности этой группы и частей клапанного механизма.

Вот так выглядит компрессор. Существуют варианты компрессоров, в которых вместо свечи зажигания установлен резиновый наконечник вместо резьбового фитинга. При испытании на сжатие такие компрессоры просто очень прижимаются к отверстию свечи зажигания.

Необходимыми критериями правильности показаний при испытании на сжатие являются исправность стартера и его электронных схем, кроме того, аккумулятор полностью заряжен. Вам понадобится 21-дюймовый ключ для выключения свечей зажигания.

1. Выпуск двигатель

и нагреть его до рабочей температуры.

4. Стоп двигатель

, Отсоедините блок низкого напряжения от модуля зажигания.

Предупреждение Включение двигателя на стартер с отключенными высоковольтными клеммами и выключенным модулем зажигания приводит к разрыву высоковольтной цепи.

На двигателе ZMZ-40524 снимите катушки зажигания со свечей зажигания, сначала отсоединив жгут проводов от их состояния.

3. Откручиваем остатки свечи от нашего покупателя

4. Отсоедините топливный насос, сняв клеммную колодку реле топливного насоса.

5. Вкрутите компрессор в отверстие свечи зажигания проверяемого цилиндра. 6. Полностью нажмите педаль акселератора, чтобы полностью открыть дроссель. 7. Включите стартер и вращайте коленчатый вал двигателя, пока давление в цилиндре не увеличится. Это соответствует примерно четырем тактам сжатия.

8. После записи показаний компрессора установите стрелку компрессора в ноль, нажав на выпускной клапан.

Заметка. Для компрессоров различной конструкции показания являются вариациями, которые сбрасываются в соответствии с принципами методов (согласно примечанию к устройству). 9. Повторите эти действия для других цилиндров. Давление не менее 660 кПа (6,65 кгс / см2) не должно различаться в разных цилиндрах более чем на 98 кПа (1 кгс / см2). уменьшенный компрессия в отдельных цилиндрах это приводит к плохому размещению клапанов на седлах, повреждению прокладки головки цилиндров, поломке или обжигу поршневых колец. уменьшенный компрессия

в многочисленных цилиндрах указана полная катушка поршневых колец. 10. Залейте приблизительно 20 см3 окрашенного моторного масла с низким сжатием в цилиндр, чтобы определить обстоятельства недостаточного сжатия и заново определить степень сжатия. Если показания компрессора увеличиваются, поршневые кольца могут стать более дефектными. Если сжатие остается постоянным, это указывает на слабое прилегание пластин клапанов к их седлам или повреждение прокладки головки цилиндров. Ненужные советы Конечно, причина недостаточного сжатия может быть найдена путем подачи сжатого воздуха в цилиндр, в котором ранее был установлен поршень во время сжатия ВМТ. Для этого снимите наконечник с компрессора и присоедините к нему шланг компрессора. Вставьте наконечник в отверстие для свечи зажигания и подайте воздух в цилиндр под давлением 200-300 кПа. чтобы предотвратить включение коленчатого вала двигателя, включите максимальную передачу и затормозите стояночный тормоз. Выход воздуха (дроссель) через дроссель указывает на утечку впускного клапана, а через глушитель — на утечку выпускного клапана. Если прокладка головки блока цилиндров повреждена, воздух будет проходить через горловину расширительного бачка в виде пузырьков, другими словами, в соседний цилиндр, который имеет соответствующий шипящий звук. Во время разработки компрессионных колец воздух будет проходить через масляный щуп.

Как измерить компрессию. Двигатель ЗМЗ 402.

В этом видео мы измеряем компрессию двигателя ZMZ 402. Наш экземпляр еще вполне жив))). Видео.

Список моделей авто, в которых устанавливался

Изначально мотор ЗМЗ 405 проектировался для нескольких заводов, выпускающих автомобили, поэтому разные модификации этого поколения силовых приводов ЗМЗ устанавливались на следующие транспортные средства:

• 10 – ГАЗ Волга, Газель;
• 10 – ГАЗ Газель 3302, 3221, 33023 Фермер, 32213, 32214, 2705, 2217 Соболь и Баргузин;
• 10 – Fiat Ducato ГАЗ Волга и Газель;
• 10 – ГАЗ Волга 3102, 3103, 3105, 3107, 3110, 3111, 3112, 3115;
• 10 – инкассаторские и правительственные бронемобили, прочие спецмашины.

Улучшенные характеристики двигателя позволяли использовать его в Volga Siber, однако ГАЗ отказался от моторов ЗМЗ в 2009 году из-за их дороговизны. На УАЗ ставили более позднюю версию 409, созданную на основе 405 мотора.

Регламент обслуживания ЗМЗ 405 2,5 л/152 л. с.

Атмосферный двигатель ЗМЗ 405 следует обслуживать с указанной периодичностью:

• цепь ГРМ 100 тысяч замена, 20 тысяч проверка;
• не вызывают проблем аккумулятор и свечи 6 лет;
• служит исправно вентиляция картера 2 года или 25 тысяч пробега;
• менять ремни навесного оборудования нужно примерно через 2 года;
• замена масла требуется через 7,5 – 10 тысяч пробега;
• не забиваются фильтры 40 тысяч для воздушного и топливного, 7,5 – 10 тысяч км для масляного;
• эффективна охлаждающая жидкость 40 тысяч;
• нормально работает без прогара выпускной коллектор 2 – 2,5 года;
• ходит кислородный датчик 100 тысяч.

Система смазки ЗМЗ 405

Простое устройство ДВС заметно облегчает обслуживание и ремонт своими руками, в том числе, капитальный.

Обзор неисправностей и способы их ремонта

По аналогии с предыдущей версией 406 мотор ЗМЗ 405 обеспечивает безопасность клапанов при внезапном обрыве цепей ГРМ. Однако гнет клапана друг о друга, если цепь перескочит на несколько звеньев – в момент одновременного подъема впускного и выпускного клапана внутри одного цилиндра.

Схема питания и управления

Положительной особенностью мотора является возможность эксплуатации двух типов цепей ГРМ. Допускается замена зубчатых цепей втулочными, но только в комплекте с роликами, звездами и натяжителями, успокоителями. Основной поломкой является характерный стук, который может возникнуть по нескольким причинам:

Износ подшипника направляющего ролика ремня привода навесного оборудования	замена подшипника
Ослабшее крепление демпферного шкива	протяжка болтов
Выработка подшипника помпы	замена расходника
Поломка пружины натяжителя	использование новой пружины
Неисправность подшипника генератора	замена расходника
Осадка пружины клапана	установка новой пружины
Задир клапанного стержня	ремонт ГБЦ
Вытянутая цепь	натяжка или замена
Поломка гидронатяжителя	ремонт узла
Выработка гидротолкателей	замена расходников
Износ цилиндра, ШПГ или вкладышей коленвала	ремонт блока, ГБЦ, поршневой группы

В отличие от 406 версии атмосферные модификации серии 405 не склонны к перегреву.

Варианты тюнинга мотора

Базовый двигатель ЗМЗ 405 обеспечивает нормы Евро-2, имеет в блоке прорези между цилиндрами, поэтому практически не пригоден для модернизации. Тюнинг обычно производят на блоках цилиндров от модификаций 40524 либо 40525. Кроме того, следует учесть, что механический тюнинг за счет установки «городских» распредвалов или установки дросселя на каждом цилиндре даст, не более 20 – 30 л. с. мощности дополнительно.

Тюнинг ЗМЗ 405

Производитель ЗМЗ выбрал лучшее решение – установку турбины на модификации 4054, поэтому пользователям, решившим увеличить мощность версий 4052, следует двигаться в этом же направлении.

Таким образом, в поколение моторов ЗМЗ 405 входит несколько атмосферных двигателей 4052.10, 40522.10, 40524.10, 40525.10 и один турбированный 4054.10. Часть из них обеспечивает нормы Евро-2, остальные более безопасны – Евро-3/4.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

ГАЗ 2705 | Проверка компрессии в цилиндрах двигателей

3.4.9. Проверка компрессии в цилиндрах двигателей

ОБЩИЕ СВЕДЕНИЯ

Измеритель компрессии для бензиновых двигателейПроверка компрессии в цилиндрах бензиновых двигателей

Какая компрессия должна быть в двигателе змз 405 евро 2

компрессия (давление в конце такта сжатия) в цилиндрах является важным показателем для диагностики состояния двигателя без его разборки. Исходя из среднего значения сжатия и разности значений в отдельных цилиндрах, можно с достаточной точностью определить степень общего износа деталей шатуна и поршневой группы двигателя, выяснить неисправности этой группы и частей клапанного механизма.

Вот так выглядит компрессор. Существуют варианты компрессоров, в которых вместо свечи зажигания установлен резиновый наконечник вместо резьбового фитинга. При испытании на сжатие такие компрессоры просто очень прижимаются к отверстию свечи зажигания.

Необходимыми критериями правильности показаний при испытании на сжатие являются исправность стартера и его электронных схем, кроме того, аккумулятор полностью заряжен. Вам понадобится 21-дюймовый ключ для выключения свечей зажигания.

1. Выпуск двигатель и нагреть его до рабочей температуры.

4. Стоп двигатель, Отсоедините блок низкого напряжения от модуля зажигания.

Предупреждение Включение двигателя на стартер с отключенными высоковольтными клеммами и выключенным модулем зажигания приводит к разрыву высоковольтной цепи.

На двигателе ZMZ-40524 снимите катушки зажигания со свечей зажигания, сначала отсоединив жгут проводов от их состояния.

3. Откручиваем остатки свечи от нашего покупателя

4. Отсоедините топливный насос, сняв клеммную колодку реле топливного насоса.

5. Вкрутите компрессор в отверстие свечи зажигания проверяемого цилиндра. 6. Полностью нажмите педаль акселератора, чтобы полностью открыть дроссель. 7. Включите стартер и вращайте коленчатый вал двигателя, пока давление в цилиндре не увеличится. Это соответствует примерно четырем тактам сжатия.

8. После записи показаний компрессора установите стрелку компрессора в ноль, нажав на выпускной клапан.

Заметка. Для компрессоров различной конструкции показания являются вариациями, которые сбрасываются в соответствии с принципами методов (согласно примечанию к устройству). 9. Повторите эти действия для других цилиндров. Давление не менее 660 кПа (6,65 кгс / см2) не должно различаться в разных цилиндрах более чем на 98 кПа (1 кгс / см2). уменьшенный компрессия в отдельных цилиндрах это приводит к плохому размещению клапанов на седлах, повреждению прокладки головки цилиндров, поломке или обжигу поршневых колец. уменьшенный компрессия в многочисленных цилиндрах указана полная катушка поршневых колец. 10. Залейте приблизительно 20 см3 окрашенного моторного масла с низким сжатием в цилиндр, чтобы определить обстоятельства недостаточного сжатия и заново определить степень сжатия. Если показания компрессора увеличиваются, поршневые кольца могут стать более дефектными. Если сжатие остается постоянным, это указывает на слабое прилегание пластин клапанов к их седлам или повреждение прокладки головки цилиндров. Ненужные советы Конечно, причина недостаточного сжатия может быть найдена путем подачи сжатого воздуха в цилиндр, в котором ранее был установлен поршень во время сжатия ВМТ. Для этого снимите наконечник с компрессора и присоедините к нему шланг компрессора. Вставьте наконечник в отверстие для свечи зажигания и подайте воздух в цилиндр под давлением 200-300 кПа. чтобы предотвратить включение коленчатого вала двигателя, включите максимальную передачу и затормозите стояночный тормоз. Выход воздуха (дроссель) через дроссель указывает на утечку впускного клапана, а через глушитель. на утечку выпускного клапана. Если прокладка головки блока цилиндров повреждена, воздух будет проходить через горловину расширительного бачка в виде пузырьков, другими словами, в соседний цилиндр, который имеет соответствующий шипящий звук. Во время разработки компрессионных колец воздух будет проходить через масляный щуп.

Как измерить компрессию. Двигатель ЗМЗ 402.

В этом видео мы измеряем компрессию двигателя ZMZ 402. Наш экземпляр еще вполне жив))). Видео.

ГАЗ 2705 | компрессия двигатель

Если через некоторое время у вас возникает ощущение, что вы впервые работаете двигатель была более загруженной, потери мощности, которые вам нравятся, вызваны механическим износом. Наиболее распространенными причинами являются наибольший износ поршней и цилиндров, изношенные поршневые кольца, протекающие или сгоревшие клапаны, согнутая прокладка головки цилиндров, другими словами. В конце такта сжатия создается самое высокое давление сжатия, которое впоследствии увеличивается при лавиноподобном сгорании воздушно-топливной консистенции. Для поршней и поршневых колец, стенок цилиндров, клапанов, седел клапанов, уплотнений клапанов и, конечно же, прокладок головки цилиндров это означает более высокие термические и механические нагрузки. Как правило, маломощные двигатели уже заранее говорят о собственном техническом состоянии. Симптомами являются нестабильное поведение при холодном запуске или неравномерная работа двигателя, повышенный расход масла и топлива, белый или синий выхлопной газ, высокая температура антифриза, ухудшение характеристик выхлопных газов и снижение мощности двигателя. Чтобы получить четкое изображение, нужно проверять компрессию при каждом втором посещении сервисного центра. Это в равной степени относится и к дизельным двигателям.

Контрольные значения компрессии

Значения сжатия для вашего автомобиля немного отличаются в зависимости от степени сжатия. Смотрите таблицу ниже. 4.2.7 Приблизительные значения действительны для двигателей в отличном техническом состоянии. При анализе компрессии большое значение уделяется не абсолютным наивысшим показателям, а аналогичным характеристикам в любом цилиндре. Допускаются очень отличия до 5 бар. Если разница превышает допустимое значение, вам необходимо выяснить причину этой разницы. В качестве первого шага специалист порекомендует измерение потери давления.

Старые двигатели делают наименьшее сжатие

В старых двигателях компрессия значительно миниатюрный, в то время как обычное явление связано с естественным износом двигателя. Поскольку особой предпосылки для беспокойства нет, это меньше всего зависит от абсолютного значения максимального давления, а не только от аналогичных значений в любом цилиндре. Только после того, как измеренные значения достигли предельно допустимых значений, необходимо подумать о дальнейшем ремонте двигателя с другой заменой на другую. Если разница значений меньше 3 бар, практика показывает следующие предположения:

Сжатие может быть измерено вашими сотрудниками. Во-первых, вы ожидаете, что помощник крутит коленвал с помощью стартера и манометра. В хорошо оборудованных мастерских устройство для измерения компрессии относится к базовому оборудованию. Во-первых, выкрутите свечи зажигания наших клиентов (топливные форсунки дизельного двигателя) из головки цилиндров и убедитесь, что зазор клапана правильно отрегулирован. Ассистент касси должен Полностью нажмите педаль сцепления и акселератор, вы проверяете компрессию в каждом цилиндре с помощью устройства. Поскольку дизельные двигатели постоянно поглощают постоянное количество воздуха, вам не нужно нажимать педаль газа. Измерения начинаются с первого цилиндра, а затем измеряются один за другим во многих других цилиндрах. Рассчитайте частоту вращения коленчатого вала, прежде чем создавать максимальное давление, это число будет иметь значение для следующих цилиндров: чем раньше оно будет создано компрессия, здоровее твоего двигатель. В «здоровом» двигателе компрессия должен быть создан после 6-8 оборотов коленвала.

Надежный стартер и полностью заряженный аккумулятор являются основой для надежных измерений.

Хотя это элементарная истина, нам все же напоминают, что основой для измерения является стартер с хорошей силой тяги и полностью заряженной батареей. Если коленчатый вал вращается очень медленно, сжатие в цилиндре также происходит медленно. измерение сжатия теряет свое значение. Если вы получаете огромные различия в результатах измерений, пройдите испытание под давлением. Работа с устройством уменьшения сжатия требует определенного опыта, поэтому мы рекомендуем вам предоставить тест для измерения уменьшения сжатия.

Двигатель троит. ищу причину! Проверка компрессии ГАЗель.

Двигатель троит. ищу причину! Проверка компрессии ГАЗель. Группа в ВК https://vk.com/budhigazelista Мой донат http: //www.donation.

Вы можете узнать причину падения давления следующим образом.

· Если сжатие через отверстие свечи зажигания низкое (в дизельном двигателе. в отверстие форсунки), введите немного моторного масла в этот цилиндр, затем повторите испытание. Масло улучшает герметичность между соединительными поверхностями поршней и стенками цилиндров.

· Если сжатие слегка увеличено, то происходит утечка через клапаны, так называемая прокладка головки цилиндров. Утечка через выбранные вами краны вызвана посадкой седел и / или рабочих кромок клапанов, а также деформацией штока клапана, которая называется трещиной.

· Если компрессия после впрыска масла увеличилась, то делается определенный вывод об износе поршневых колец.

1. Разминка перед измерением двигатель до рабочей температуры. Это создает рациональные промежутки между всеми движущимися частями.

3.5. Выключите зажигание (клемма «15»), снимите наконечники со свечей зажигания и открутите свечи зажигания от нашего клиента.

3. Затяните стояночный тормоз, установите рычаг переключения передач в нейтральное положение, нажмите педали сцепления и акселератора.

Рис. 4.13. Чтобы установить устройство для измерения компрессии, резиновый конусный ограничитель должен плотно закрыть отверстие свечи зажигания.

5. Запустите стартер и поверните коленчатый вал не менее чем на восемь оборотов сжатия, следуя указаниям компрессора. Следует понимать, что наилучшее наполнение баллонов происходит только тогда, когда педаль газа полностью нажата.

Рис. 4.14. После измерения компрессии на всех 4 цилиндрах сравните кривые, записанные регистратором.

Снижение сжатия, сопровождаемое воздушным шумом, может быть вызвано следующими причинами:

Компрессия на ЗМЗ 405

Донат Канал Разработка: Яндекс Кошелек 41001282828877.

— Что может быть причиной низкого или нулевого сжатия двигателя

Сжатие двигателя — что может быть причиной низкого или нулевого сжатия двигателя

Проверка компрессии двигателя — это самый практичный способ узнать о механическом состоянии вашего двигателя.

Выполнение теста компрессии двигателя поможет вам обнаружить потенциальные внутренние проблемы, влияющие на производительность двигателя.

При работе в тяжелых условиях или при потере мощности возможно недостаточное сжатие двигателя в одном или нескольких цилиндрах.

Внутренние повреждения двигателя могут быть обнаружены путем проверки компрессии двигателя.

• Утечка клапанов.
• Утечка поршневых колец.
• Чрезмерное накопление углерода.
• Сломанная клапанная пружина.
• Прокладка с обдувом.
• Изношенный распредвал.
• Гнутые толкатели.
• Сломанный ремень ГРМ или цепь.
• Отверстие в поршне.

Хотя есть и другие причины низкой компрессии двигателя, но они являются наиболее распространенными.

Вы должны знать об этих проблемах, чтобы вы могли принять обоснованное решение при инвестировании в ремонт. Как правило, большинство двигателей должно иметь от 140 до 160 фунтов. Сжатие коленчатого двигателя. Кроме того, между любыми цилиндрами должна быть разница не более 10% и .

Проверка компрессии двигателя

Чтобы проверить компрессию двигателя вручную с помощью датчика, все свечи зажигания должны быть удалены. Затем катушка зажигания должна быть отключена или провод высокого напряжения заземлен.Если двигатель имеет без распределительного зажигания, катушки зажигания должны быть отключены, чтобы предотвратить их запуск.

Дроссель также должен быть открыт. Затем двигатель запускается на несколько секунд, пока датчик давления удерживается в отверстии свечи зажигания. Отмечается максимальное показание сжатия, затем процесс повторяется для каждого из оставшихся цилиндров.

Сжатие двигателя

Испытание на герметичность цилиндра необходимо выполнить, если обнаружено низкое сжатие.

Это поможет в диагностике того, что происходит внутри двигателя.

Испытание на герметичность цилиндров

Этот тест выявляет специфическую утечку. В этом тесте используется набор манометров с регулирующим устройством, который может количественно определить процент утечки. Это статический тест, который требует больше времени по сравнению с обычным тестом сжатия .

Первые коды пропусков зажигания в двигателе

Большинство водителей сначала получают предупреждение, возможно, проблема в том, что они видят коды пропусков зажигания в двигателе (P0300 — P0312).Если вы видите какие-либо коды, в первую очередь необходимо проверить наличие топлива и проблемы с зажиганием. Если они действительно проверены, следующий шаг — подтверждение правильного сжатия.

Что может быть причиной низкого или нулевого сжатия двигателя

Низкое сжатие двигателя в одном цилиндре

Если показания очень низкие в одном цилиндре, очень вероятно, что существует внутреннее повреждение двигателя, например:

• В поршне может быть сломан шатун или отверстие в нем.
• Может быть заклинило, сгорело или протекает клапан.
• Возможно, сломана пружина клапана или погнут толкатель.
• Распределительный вал имеет чрезмерный износ и не открывает клапан (ы).
• Если компрессия низкая или равна нулю на двух соседних цилиндрах, это указывает на протекающую прокладку.
• Слабая уплотняющая поверхность на головке для блокировки места установки, что в основном означает плохую прокладку головки.
• В зоне разбитого распределительного вала работают клапаны двух соседних цилиндров.

Низкое сжатие двигателя во всех цилиндрах

Последовательное низкое сжатие во всех цилиндрах может означать, что проблема в цилиндрах, промытых топливом, существует. Таким образом, это означает, что в двигатель было введено слишком много топлива. В результате все масло было смыто со стенок цилиндра. Масло создает эффект уплотнения между поршнем и кольцевыми узлами и стенками цилиндров блока цилиндров. Это часто встречается в движке с проблемой «затопления».

Если двигатель работает нормально, но работает слабо и дымит, возможно, изношены поршневые кольца. В любом из этих случаев добавьте немного масла в каждый цилиндр, затем повторите испытание на сжатие. Если сжатие резко увеличивается, то вы обнаружили проблему (ы). Если показания сжатия не изменятся, это будет означать проблему синхронизации.

Отсутствие сжатия двигателя в одном цилиндре

седло сброшенного клапана:

Если седло клапана треснет, это приведет к утечке горячих газов, сгорающих как седло клапана, так и клапан.Большинство головок цилиндров изготовлены из алюминия и расширяются с другой скоростью по сравнению с металлическим седлом клапана. Эта разница в скорости расширения может привести к выпадению сиденья из головы. Как только это произошло, цилиндр не будет иметь сжатия, поскольку воздух выходит в порт клапана. После обнаружения головка цилиндра должна быть снята и заменена или отремонтирована.

Сломанная пружина клапана:

Пружина клапана отвечает за закрытие впускного и выпускного клапанов после того, как распредвал открыл их.Со временем пружины клапана могут стать хрупкими и сломаться. В результате можно позволить клапану открыться, что приведет к утечке компрессии.

Сброшенный клапан:

Клапанные держатели представляют собой два полумесяца металла, которые фиксируются в держателе клапана, удерживая клапан на месте. Если эти части сместятся, они могут вылететь из держателя. Следовательно, позволяя клапану попадать в цилиндр, контактирующий с поршнем.

Сломанный клапан:

Головка клапана уплотняется относительно седла клапана.Когда эти клапаны выходят из строя, головка может отделиться от штока. Головка клапана упадет в цилиндр. Это позволит сжатию вытекать из цилиндра, в то же время вызывая сильное повреждение поршня и головки цилиндра.

Повреждение поршня или отверстие:

Поршень может выйти из строя из-за чрезмерного нагрева в камере сгорания. Таким образом, сгоревший поршень обычно будет иметь расплавленный вид; или отверстие полностью сгорело в верхней части поршня. Алюминий может выдержать только столько тепла, а когда становится слишком жарко, он плавится.Основной причиной обычно является детонация и / или предварительное зажигание.

Утечка в клапане

Отсутствует сжатие двигателя во всех цилиндрах

Сломанный ремень ГРМ или цепь:

Каждый двигатель автомобиля нуждается в ремне ГРМ или цепи, чтобы удерживать распредвал в корреляции с коленчатым валом. Когда эти детали выходят из строя, распределительный вал перестает вращаться, что приводит к тому, что впускной и выпускной клапан не открываются и не закрываются. Без вращения распределительного вала двигатель не может сжиматься.

Сломанный распредвал:

Если распредвал сломается, он остановит его, как сломанный ремень ГРМ или цепь.

Низкие или нулевые показания в двух соседних цилиндрах:

Прокладка с выдувной головкой

Обычно это происходит, если прокладка выдувная или со слабой головкой. Другая возможность — сломанный распределительный вал в зоне, где работают клапаны для двух соседних цилиндров.

Заключение

Кроме того, компрессия двигателя может быть слишком высокой в ​​одном или нескольких цилиндрах.Это будет признаком чрезмерного накопления углерода в двигателе.

Пожалуйста, поделитесь DannysEngineПортал Новости

, часть 2 — Как выполнить тест на сжатие (GM 4.8L, 5.3L, 6.0L)

ТЕСТ 1: Испытание на сухое сжатие

Чтобы получить наиболее точный результат о состоянии вашего двигателя, вы должны выполнить тест на сжатие с прогретым двигателем.

Почему? Хорошо, потому что и блок двигателя, и поршни, и кольца будут расширяться при нагревании, и это повлияет на ваши показания тестера сжатия.

Это не всегда возможно, так как ваш конкретный автомобиль может не запуститься.Если ваш двигатель не запускается, вы все равно можете выполнить тест и получить очень полезные данные, которые помогут вам выяснить, что происходит.

Прежде чем начать, ознакомьтесь со всей статьей и ознакомьтесь со всеми этапами. Пожалуйста, не забывайте всегда думать о безопасности в первую очередь, так как вы будете работать вокруг коленчатого двигателя.

Хорошо, чтобы показать это в дороге, я сначала объясню этапы тестирования. В конце шагов теста вы найдете два возможных результата теста, которые помогут вам интерпретировать ваши конкретные результаты теста.Давайте начнем:

Отключить топливную систему . Вы можете легко сделать это просто:

Извлечение предохранителя с маркировкой INJ 1 , который является предохранителем на 15 А в блоке предохранителей под капотом.

Или отсоединить топливные форсунки от их электрических разъемов.

Или отключить реле топливного насоса.

Этот шаг важен, поэтому не пропустите его.

Отключить систему зажигания .Вы можете легко сделать это просто:

Извлечение предохранителя с маркировкой INJ 1 , который является предохранителем на 15 А в блоке предохранителей под капотом (этот предохранитель питает топливные форсунки и обмотки КС энергией).

Или отсоедините катушки COP от их электрических разъемов.

Этот шаг важен, поскольку он предотвратит повреждение катушек зажигания, поэтому не пропускайте его.

Снять все 8 свечей зажигания .Когда вы снимаете их, будьте осторожны и не роняйте их на пол, иначе вы можете повредить керамический изолятор свечи зажигания, и это приведет к перебою зажигания!

Установить тестер сжатия . Вкрутите манометр компрессора в отверстие для свечи зажигания цилиндра двигателя № 1. Вручную затягивайте только манометр! Не используйте какой-либо инструмент, чтобы затянуть его.

Когда все будет готово, проверните двигатель . когда вы наблюдаете за иглой на манометре компрессора. Как только стрелка на датчике перестанет подниматься, пусть ваш помощник перестанет заводить двигатель.

Запишите значение сжатия . Запишите это сжатие на листе бумаги. Включите номер цилиндра, к которому относится это показание. Теперь повторите шаги с 1 по 6 на других цилиндрах.

Интерпретировать результаты . После того, как вы проверили все цилиндры и записали все показания теста на сжатие, теперь вам нужно интерпретировать результаты.

Интерпретация результатов теста компрессии двигателя

СЛУЧАЙ 1: Если вы получили показание 100 фунтов на квадратный дюйм или менее (менее 0 фунтов на квадратный дюйм) на всех испытанных цилиндрах , у вас серьезные механические проблемы с двигателем.

Двигатель абсолютно редко достигает точки сжатия 0 PSI на всех цилиндрах, но если бы это было так, это обычно означало бы разрыв цепи ГРМ.

Что общего, если у вас очень большой пробег двигателя. низкий уровень сжатия по всем направлениям. Низкий обычно означает что-либо ниже 120 фунтов на квадратный дюйм (хотя в инструкции по эксплуатации сказано, что 100 фунтов на квадратный дюйм — это минимум). Если ваш двигатель достиг этого уровня, он также курит от кварта масла, которое горит каждые несколько дней. Другие симптомы, которые вы увидите, это то, что холостой ход будет очень грубым.

СЛУЧАЙ 2: Один или два цилиндра дали низкое значение сжатия . Это может быть нормальным, поскольку каждый цилиндр не будет давать одинаковое значение давления.

Что НЕ нормально, если давление меняется на 15% и более.Это верно, показания компрессии отдельных цилиндров каждого цилиндра двигателя не могут отличаться более чем на 15%, и вот как вы можете это узнать:

Давайте объясним суть следующих значений сжатия:

1. Цилиндр № 1 175 фунтов на квадратный дюйм.
2. цилиндр № 2 160 фунтов на квадратный дюйм.
3. цилиндр № 3 165 фунтов на квадратный дюйм.
4. цилиндр № 4 95 фунтов на квадратный дюйм.
5. цилиндр № 5 160 фунтов на квадратный дюйм.
6. цилиндр № 6 165 фунтов на квадратный дюйм.
7. цилиндр № 7 170 фунтов на квадратный дюйм.
8. цилиндр № 8 165 фунтов на квадратный дюйм.

Следующим шагом является тестирование «мокрого» сжатия цилиндра с мертвой или низкой степенью сжатия, и этот тест описан на следующей странице.

часть 2 — как проверить компрессию двигателя (Ford 4.0L)

Интерпретация результатов теста на сжатие

Есть большая вероятность, что значения сжатия, полученные вами в ТЕСТЕ 1, различаются между собой.

До определенного момента это изменение не повлияет на работу двигателя и не вызовет проблемы. Но если они сильно различаются, вы наверняка увидите грубое состояние простоя или проблему пропуска зажигания.

Чтобы выяснить, не являются ли это низкое значение или значения сжатия причиной проблемы, вы должны выяснить, отличаются ли они более чем на 15% от максимального значения сжатия, полученного в результате ваших испытаний.

Почему? Потому что, если низкое значение сжатия изменяется более чем на 15%, то этот цилиндр будет давать осечку и может считаться «мертвым».

Вы можете сделать это одним из двух способов: Вы можете рассчитать эту разницу в 15% с помощью ручки и бумаги, или вы можете использовать мой калькулятор низкой компрессии. Вы можете найти калькулятор низкой компрессии здесь: Онлайн калькулятор низкой компрессии двигателя (по адресу: easyautodiagnostics.com ).

Если вы хотите вручную рассчитать разницу в 15%, вот что вам нужно сделать:

1. ШАГ 1: Умножьте максимальное значение сжатия на 0.15 (это десятичное значение 15%).
2. ШАГ 2: Округлите результат до ближайшего (например: 25,6 станет 26).
3. ШАГ 3: Вычтите результат (число, которое было округлено) из наибольшего значения сжатия.
4. ОТВЕТ: Результатом этого вычитания является минимально возможное значение сжатия, которое может иметь любой цилиндр.

Теперь позвольте мне привести более конкретный пример: допустим, мой 3.3L V6 Dodge Grand Caravan произвел следующие показания сжатия:

Цилиндр	Давление
# 1	165 PSI
# 2	95 PSI
# 3	155 PSI
# 4	175 фунтов на квадратный дюйм
# 5	160 фунтов на квадратный дюйм
# 6	165 PSI

Мой следующий шаг — выполнить следующий расчет:

1. ШАГ 1: 175 x 0.15 = 26,25.
2. ШАГ 2: 26,25 = 26 (округлено до ближайшего).
3. ШАГ 3: 175 — 26 = 149.
4. ОТВЕТ: 149 PSI. Любой цилиндр с этим значением сжатия (или ниже) будет пропускать зажигание.

Поскольку цилиндр № 2 производит только 95 фунтов на квадратный дюйм, теперь я могу заключить, что он «мертв» и вызывает осечку зажигания.

Чтобы выяснить, находится ли наименьшее значение сжатия, полученное в ходе испытания на сжатие двигателя, в пределах допустимого диапазона, необходимо выполнить тот же расчет.Конечно, вам нужно будет использовать максимальное значение сжатия, которое вы получили, а не то, что в примере.

После того как вы нашли «мертвый» цилиндр, следующий шаг — выяснить, что является причиной низкого значения сжатия. Для этого шага перейдите к: ТЕСТ 2: «Мокрый» тест компрессии двигателя.

ТЕСТ 1: «Мокрый» тест на сжатие двигателя

Вы можете спросить себя: «Что такое тест на влажное сжатие?», Это тот же тест на сжатие, который вы делали раньше, с той разницей, что вы собираетесь добавить около двух столовых ложек масла в цилиндр двигателя, который показал низкое значение сжатия в «сухом» испытании на сжатие.

Моторное масло, которое вы «добавите в цилиндр», поможет определить, вызвано ли низкое давление в цилиндре или давления, которые вы записали в испытании на сжатие «всухую», изношенными поршневыми кольцами или изношенными клапанами головки цилиндров.

В зависимости от того, повышается ли давление сжатия (на вашем тестере сжатия) или нет, вы можете сказать, что проблема заключается в кольцах поршня или в клапанах головки цилиндров.

ОК, это то, что вам нужно сделать:

Добавьте небольшое количество моторного масла в цилиндр , который сообщил о низком или нулевом сжатии в тесте на «сухое» сжатие.

Количество должно составлять от 1 до 2 столовых ложек масла.

Установить тестер сжатия на цилиндр .

Не используйте какие-либо инструменты для затягивания компрессора. Рука крепко в порядке.

Когда все настроено, попросите помощника запустить двигатель .

Вы получите один из двух результатов: либо увеличится значение сжатия (по сравнению с записанным ранее), либо останется прежним.

СЛУЧАЙ 1: Значение сжатия увеличилось до . Это говорит о том, что поршневые компрессионные кольца изношены, и, следовательно, проблема в нижнем конце (блоке) двигателя вашего автомобиля Ford объемом 3,0 л / 3,8 л.

СЛУЧАЙ 2: Значение сжатия осталось прежним . Этот результат теста говорит о том, что низкая компрессия в этом конкретном цилиндре обусловлена ​​плохой работой клапанов головки цилиндров

Почему тест на сжатие двигателя?

Это один из самых игнорируемых тестов, чтобы найти основную причину кода пропуска зажигания, грубого холостого хода, пропадания двигателя или прокладки из-за выдувной головки.

За прошедшие годы я решил множество неразрешимых кодов пропусков зажигания, грубых холостых оборотов, проблем с питанием, выполнив простой тест на сжатие двигателя, и если вы столкнулись с чем-то похожим, я настоятельно рекомендую провести тест на сжатие двигателя.

Какой тестер сжатия я должен купить?

Есть много тестеров компрессии двигателя на выбор и много мест, где их можно купить. Я дам тебе две рекомендации:

1) Какой купить: Тестером компрессии двигателя, который я всегда использовал, является комплект тестера компрессии Actron CP7827.Моя единственная жалоба на этот тестер сжатия двигателя состоит в том, что он не поставляется с чехлом для хранения.

2) Где купить: Вы можете купить тестер сжатия двигателя практически в любом месте, но в конечном итоге вы заплатите больше (особенно в местном магазине автозапчастей). Приведенные выше ссылки помогут вам сравнить магазин. Я думаю, вы согласитесь, что это лучший способ сэкономить на тестере сжатия!

Связанные тестовые статьи

Вы можете найти больше Форд 4.0L тестовые руководства, перейдя сюда: Ford 4.0L Index of Articles.

Какая компрессия должна быть в двигателе змз 406 инжектор газель

Техническое состояние двигателя ЗМЗ-4062 в процессе эксплуатации постоянно изменяется. В период обкатки, около 2500 километров, по мере приработки трущихся поверхностей уменьшаются потери на трение, увеличивается мощность двигателя, уменьшается расход топлива, снижается угар масла. Далее наступает период, при котором техническое состояние двигателя практически изменяется мало.

Диагностика технического состояния двигателя ЗМЗ-4062, расход топлива, компрессия в цилиндрах, расход и давление масла, оценка шумности работы двигателя ЗМЗ-4062.

По мере износов деталей увеличивается прорыв газов через поршневые кольца, падает компрессия в цилиндрах, увеличивается утечка масла через зазоры в соединениях и падает давление в системе смазки. Следовательно, постепенно уменьшается мощность двигателя, увеличивается расход топлива, возрастает расход масла.

Определение технического состояния двигателя ЗМЗ-4062 для своевременного восстановительного ремонта весьма важно. Это продлит общий срок службы двигателя и предупредит аварийный выход двигателя из строя.

Общая оценка технического состояния двигателя ЗМЗ-4062.

Техническое состояние двигателя ЗМЗ-4062 оценивается по показаниям приборов (температуры охлаждающей жидкости и давления масла), характеру работы на различных режимах (равномерности, шумовым качествам). По величине компрессии в цилиндрах двигателя, реакции автомобиля на изменение подачи воздуха педалью управления дроссельной заслонкой.

Падение мощности двигателя ЗМЗ-4062 проявляется в снижении динамических качеств автомобиля, в ухудшении приемистости. Автомобиль вяло разгоняется, плохо преодолевает подъем (приходится преждевременно включать понижающую передачу), не развивает максимальную мощность. Следует иметь в виду, что указанные признаки могут быть также следствием нарушения регулировки механизмов ходовой части автомобиля.

Путь свободного качения (выбег) исправного автомобиля, движущегося со скоростью 50 км/ч, должен быть не менее 500 метров. Такое испытание проводится в безветренную погоду на сухом горизонтальном участке шоссе с асфальтовым или бетонным покрытием.

Расход топлива (эксплуатационный) зависит не только от технического состояния двигателя ЗМЗ-4062, но и (при исправном состоянии ходовой части автомобиля) от дорожных условий, нагрузки, методов вождения, поэтому эксплуатационный расход топлива не является объективным показателем технического состояния двигателя.

Контрольный расход топлива на исправном двигателе ЗМЗ-4062.

Техническое состояние двигателя (при исправности других механизмов автомобиля) определяется контрольным расходом топлива при движении автомобиля с неполной нагрузкой, 2 человека. После пробега по горизонтальному участку шоссе с асфальтовым или бетонным покрытием.

Испытание производится на участке протяженностью 4-5 км в двух противоположных направлениях. Контрольный расход не должен превышать 8,8 л/100 км при скорости 90 км/ч и 11,8 л/100 км при скорости 120 км/ч. При определении контрольного расхода бензина пользуются отдельным мерным бачком.

Нормальная компрессия (давление) в цилиндрах двигателя ЗМЗ-4062.

Проверка компрессии (давления) в цилиндрах двигателя ЗМЗ-4062 в конце такта сжатия производится компрессометром. Компрессию в цилиндрах замеряют на прогретом до 70-85 градусов двигателе при полностью открытой дроссельной заслонке и вывернутых свечах зажигания.

Резиновый наконечник компрессометра вставляется в отверстие свечи зажигания, обеспечивая уплотнение по кромке отверстия, и коленчатый вал двигателя прокручивается стартером до тех пор, пока давление в цилиндре не перестает увеличиваться, но не более 10-15 секунд. Аккумуляторная батарея должна быть исправной и полностью заряженной.

Компрессия в цилиндрах двигателя ЗМЗ-4062 менее 960 кПа (9,6 кгс/см2) свидетельствует об износе или неисправности поршневых колец или негерметичности клапанов. Чтобы установить истинную причину неисправности следует залить через свечное отверстие в каждый цилиндр по 20-30 см3 масла, применяемого для двигателя, и вновь проверить компрессию. Повышение компрессии указывает на неисправности (износ) колец или цилиндра. Если значение компрессии не повысилось, то, следовательно, нарушена герметичность посадки клапанов.

Расход моторного масла на угар для двигателя ЗМЗ-4062.

Нормальное давление масла в системе смазки двигателя ЗМЗ-4062.

Давление масла в системе смазки двигателя ЗМЗ-4062 проверяется контрольным манометром, который присоединяется на место установки датчика аварийного давления масла. Тройник на головке блока цилиндров слева, резьба коническая 1/4″. Давление масла на прогретом двигателе при средней частоте вращения менее 100 кПа (1 кгс/см2) и малой частоте холостого хода менее 50 кПа (0,5 кгс/см2) свидетельствует о неисправностях в системе смазки или чрезмерном износе подшипников коленчатого и распределительных валов. Такой двигатель подлежит ремонту.

Оценка шумности работы двигателя ЗМЗ-4062.

Шумность работы двигателя ЗМЗ-4062 проверяется его прослушиванием при работе на холостом ходу при переменной частоте вращения коленчатого вала, не превышающей 3000 оборотов в минуту. Шум шестерен масляного насоса при частоте 1000-2000 оборотов в минуту.

Не допускается стук и дребезг поршней, поршневых колец, стуки шатунных и коренных подшипников, прослушиваемые стетоскопом, а также выделяющийся стук поршневых пальцев, стук и резкий шум цепного привода распределительных валов, резко выделяющийся стук клапанов и толкателей. Резкий стук и шум высокого тона шестерен масляного насоса и его привода. Шум высокого тона или писк крыльчатки и подшипника водяного насоса, прослушиваемые без стетоскопа.

Допускается ровный, не резкий шум цепного привода распределительных валов, не выделяющийся из общего фона шум шестерен масляного насоса и его привода. Обнаружив в процессе эксплуатации какую-либо неисправность в работе двигателя ЗМЗ-4062, не следует торопиться разбирать двигатель, а попытаться установить причину неисправности до разборки.

К разборке двигателя ЗМЗ-4062 приступают, убедившись в действительной необходимости этой операции. Даже частичная разборка двигателя нарушает, как правило, уплотнения, приработку сопряженных деталей и увеличивает их износ при последующей эксплуатации.

Владимир 3110, Странный вопрос для человека, который сам делал ремонт, Вам так не кажется? Ну конечно много!

А какая должна быть компрессия . На другой волге после притирки клапанов тот же прибор которым мерили мне показал по 10,5 во всех горшках, пробег 250тыс. без капремонта. Может он неверно показывает . Поеду на диагностику, там и померию для сравнения. А может и масло попадает, за кольца уверен, а вот за клапана нет, может через них масло и попадает, на резьбе у свечей присутствует немного масла, ближе к лету отдам голову спецалистам.

Физически это понятия конечно разные, одно — физика, другое — геометрия, но факт: чем выше степень сжатия тем выше и компрессия (давление). Режим сгорания смеси в итоге зависит не от геометрии сжатия, а от итогового давления, которое получилось в конце такта сжатия.

Это так, к слову о «путании» понятий.

Нормальное давление, при котором МОЖНО судить о состоянии двигателя — ниже 13 атм. Всё что выше — говорит о масле в цилиндре. Полностью согласен с vlr.

Royal257, но если оно ВЫШЕ 13, то скорее всего есть масло. Если пишут в мануале, что нормальное давление — 12, а разница по цилиндрам — не более 1, то можно логично предположить, что «допуск» (хотя реально параметр не нормируемый заводом) составляет 12+-0,5 атм. А значит, это давление обеспечивается конструктивно, что говорит о том, что даже при идеальных уплотнениях не должно быть давление больше 13 (в первом приближении) и уж точно не больше 14. У меня все 15 показывало, когда направляющие втулки клапанов стали большими.

Есть такие нормируемые параметры, как зазоры. Они-то и определяют максимальное давление.

У меня все 15 показывало, когда направляющие втулки клапанов стали большими.

Есть такие нормируемые параметры, как зазоры. Они-то и определяют максимальное давление.

Вот напрявляющие как раз мне и не понравились когда клапана притерал, в некоторых направлящих зазор явно больше чем должен быть, Буду копить деньги на ремонт головы

Если у Вас низкое давление, то это никак не связано с направляющими. Это влияет скорее на расход масла (который к стати становится просто огромным — 1-2 литра на 1000 км) и на износ фасок клапанов (но это надо в хлам их отъездить ещё постараться ).

К стати тоже не верно. Кольца не посажены запрессовкой на цилиндр. Интересно, а какая глубина хона обычная? Представьте площадь, образованную поверхностью компрессионного кольца, которая прилегает к цилиндру. Диаметр не маленький, площадь приличная. А теперь помножить эту площадь на среднюю суммарную глубину хона, вот вам фактически помещаемый объём масла между кольцом и стенкой цилиндра. Вот через этот зазор и травит без масла. Не считая замков. Давления без масла как правило даже в хорошо собранном двигателе маловато. Есть такой параметр — скорость роста компрессии. Как раз из-за износа колец. Начиная со 150-200 т.км начинает падать до окончательной поломки колец от кончины усталостной прочности. Оно может упасть даже до 5 очков на сухую. Клапаны до начала приличного износа вообще почти не травят. Вот там прижим на единицу площади приличный (фаска клапана — седло), в отличии от колец. Площадь маленькая, а пружины — мама не горюй!

По среднему значению компрессии и по разнице значений в отдельных цилиндрах можно с достаточной степенью точности определить степень общего износа деталей шатунно-поршневой группы двигателя, выявить неисправности этой группы и деталей клапанного механизма.

Проверяют компрессию специальным прибором, компрессометром, который в настоящее время можно свободно приобрести в крупных магазинах автозапчастей.

Так выглядит компрессометр. Существуют варианты компрессометров, у которых вместо резьбового штуцера для вворачивания вместо свечи зажигания установлен резиновый наконечник.

Такие компрессометры при проверке компрессии просто сильно прижимают к свечному отверстию.

Важными условиями правильности показаний при проверке компрессии являются исправность стартера и его электрических цепей, а также полная заряженность аккумуляторной батареи.

1. Пустите двигатель и прогрейте его до рабочей температуры.

2. Остановите двигатель, отсоедините колодку жгута низковольтных проводов от модуля зажигания.

Предупреждение. Проворачивание двигателя стартером при отсоединенных наконечниках высоковольтных проводов и неотключенном модуле зажигания может привести к пробою его высоковольтной цепи.

3. Выверните все свечи.

4. Отключите топливный насос, сняв колодку проводов с выводов реле топливного насоса.

5. Вверните компрессометр в свечное отверстие проверяемого цилиндра.

6. Нажмите на педаль акселератора до упора, чтобы полностью открыть дроссельную заслонку.

7. Включите стартер и проворачивайте им коленчатый вал двигателя до тех пор, пока давление в цилиндре не перестанет увеличиваться. Это соответствует примерно четырем тактам сжатия.

8. Записав показания компрессометра, установите его стрелку на ноль, нажав на клапан выпуска воздуха.

Примечание. У компрессометров иной конструкции показания могут сбрасываться другими способами (в соответствии с инструкцией к прибору).

9. Повторите эти операции для остальных цилиндров. давление должно быть не ниже 660 кПа (6,65 кгс/см 2 ) и не должно отличаться в разных цилиндрах более чем на 98 кПа (1 кгс/см 2 ).

Пониженная компрессия в отдельных цилиндрах может возникнуть в результате неплотной посадки клапанов в седлах, повреждения прокладки головки блока цилиндров, поломки или пригорания поршневых колец.

Пониженная компрессия во всех цилиндрах указывает на износ поршневых колец.

10. для выяснения причин недостаточной компрессии залейте в цилиндр с пониженной компрессией около 20 см 3 чистого моторного масла и вновь измерьте компрессию.

Если показания компрессометра повысились, наиболее вероятна неисправность поршневых колец.

Если компрессия осталась неизменной, то это указывает на неплотное прилегание тарелок клапанов к их седлам или на повреждение прокладки головки блока цилиндров.

Полезный совет . Причину недостаточной компрессии можно выяснить, подан сжатый воздух в цилиндр, в котором поршень предварительно установлен в ВМТ такта сжатия. Для этого снимите с компрессометра наконечник и присоедините к нему шланг компрессора.

Вставьте наконечник в свечное отверстие и подайте в цилиндр воздух под давлением 200—300 кПа. Для того чтобы коленчатый вал двигателя не провернулся, включите высшую передачу и затормозите автомобиль стояночным тормозом.

Выход (утечка) воздуха через дроссельный узел свидетельствует о негерметичности впускного клапана, а через глушитель — о негерметичности выпускного.

При повреждении прокладки головки блока цилиндров воздух будет выходить через горловину расширительного бачка в виде пузырей или в соседний цилиндр, что обнаруживается по характерному шипящему звуку.

При выработке компрессионных колец воздух будет выходить через масляный щуп.

Спиннинг толкает поршень вверх. Закрытые клапаны, прокладки головки цилиндров и поршневые кольца предотвращают утечку газа из камеры сгорания, вызывая повышение давления. Когда поршень почти достигает верхней мертвой точки (ВМТ), топливовоздушная смесь воспламеняется. В результате давление в камере сгорания резко возрастает и начинает выходить из положения. через поршень, шатун и коленчатый вал. Таким образом, давление в камере сгорания преобразуется во вращение коленчатого вала. Сколько продуктов сгорания будет выбрасываться поршнем, зависит от компрессии и от того, сколько будет идти в системы охлаждения или смазки, чтобы загубить двигатель.

Цилиндр во время циклов сжатия / сгорания представляет собой замкнутую систему, состоящую из:

Повреждение любой части, которая образует эту замкнутую систему, приводит к снижению давления. Если поршень треснет, сгорит или поврежден, выхлопные газы будут вытекать, что отрицательно скажется на мощности и ресурсах двигателя.

В большинстве случаев давление падает через изношенные или коксовые кольца.

Износ колец происходит из-за трения о стенках камер сгорания. Повышение температуры двигателя приводит к увеличению размеров колец, когда их замок перестает контролировать свои обязательства, они оставляют царапины на цилиндрах, разрушая хонингование. Неправильная воздушно-топливная консистенция, неисправность систем зажигания или впрыск топлива приводят к тому, что кольца покрываются слоем несгоревших смол, что приводит к потере их подвижности и прекращению работы замка. Кольцо замерзает самого высокого размера, потому что замок забит смолой и не может быть уменьшен. При работе на холодном двигателе трение между кольцом и стенками цилиндра очень велико, что приводит к его повреждению.

Формирование сажи и лаковых отложений

Плохая воздушно-топливная консистенция, неправильное зажигание или время впрыска топлива, а также неправильное время срабатывания клапана приведут к тому, что воздушно-топливная смесь будет светиться при прохождении через клапаны. Из-за этого земная поверхность клапанов выгорает, теряет свою плотность, что приводит к снижению давления, а затем к увеличению повреждений в будущем. Перегрев, длительное вождение на низких скоростях и более высоких передачах, при внезапном запуске или длительной работе двигателя при мощности, близкой к максимальной, увеличивается вероятность выгорания или поломки прокладки головки цилиндров. Если прокладка повреждает цилиндр и масло или канал охлаждения, горячие газы попадают в соответствующую систему, резко сокращают срок службы антифриза или масла, а охлаждающая жидкость и масло увеличивают сгорание топлива в цилиндрах.

Если жесткость, разница сжатия в цилиндрах превышает 0,5 атмосферы, требуется замена кольца. Если оно замерзло, показало снижение компрессии во всех цилиндрах на 0,5 атмосферы, более того, на фоне снижения мощности двигателя, увеличения расхода топлива или голубоватого дыма из трубы, возникла проблема в кольцах и уплотнениях штока клапана. Если он замерз, показано, что давление заметно ниже, чем должно быть (разница составляет более 3 атмосфер), и из выхлопной трубы выходит синий или белый дым, затем подается сигнал о сломанной прокладке Головка цилиндров.

Если оно жесткое, оно показывает падение сжатия ниже 6 атмосфер в одном или нескольких (не во всех) цилиндрах, возможно, возникла проблема с продувочным клапаном.

Если он замерзает, он показывает нормальное сжатие, и из выхлопной трубы выходит черный (от слегка заметного серого до густого темного) дыма, также уменьшается мощность двигателя или увеличивается расход топлива, несоответствие при неисправности свечей, форсунок или карбюратора. Если уровень масла вообще падает, возникает проблема с повреждением колец или колпачков масла для скребка. Если вы понимаете причину потери компрессии, то можете сделать небольшой ремонт. Если, согласно результатам измерений, компрессия во всех цилиндрах является равномерной и ниже, чем должна быть, добавьте 10-15 мл моторного масла в цилиндры. Увеличение компрессии указывает на необходимость замены колец.

Чтобы держать его замороженным, вам будут помогать помощник и устройство, называемое компрессором. Это устройство доступно в разных версиях. Но устройство работает по одному принципу. оно определяет давление в камере сгорания. Измерение компрессии выполняется только на крутом двигателе. Снимите свечи зажигания с бензинового двигателя или свечи зажигания с дизельного двигателя и вставьте (затяните) компрессор в 1-й цилиндр.

Попросите помощника быть там, чтобы включить зажигание и запустить стартер в вашей команде. Время измерения 2-3 секунды. Посмотрите, сколько показывает устройство, и сравните его с желаемым значением. Затем повторите ту же операцию на других цилиндрах. Разница в измерении компрессии на холодном и горячем двигателе составляет 2-5 атмосфер.

компрессия змз 406

Перечень модификаций ДВС

У производителя ЗМЗ существует 4 атмосферных модификации мотора 405 серии для автобусов, грузовиков и тяжелых представительских Волг, и одна турбированная версия для спецмашин с броненакладками, специальным оборудованием, тяжелыми рамами.

Базовый вариант 4052.10 имеет 214 Нм крутящего момента, степень сжатия 9,4, мощность 152 л.с. Его рекомендовано использовать и в городском цикле, и для трассы.

Мотор 40522.10 обладает меньшим крутящим моментом 211 Нм, мощность осталась прежней, он адаптирован под коробки грузовиков и автобусов Газель/Соболь. Степень сжатия здесь 9,3 для лучшей восприимчивости к отечественному бензину.

Вариант 40524.10, наоборот, заточен под коробку микроавтобуса Фиат Дукато, хотя активно использовался на Газелях и Соболях. Отвечает требованиям Евро-3 и Евро-4 в разных комплектациях, имеет 214 Нм крутящего момента и 140,5 л. с. мощности. Степень сжатия равна 9,4, то есть как у базового варианта.

ДВС 40525.10 имеет 213,5 Нм крутящего момента и 143,8 л. с. мощности, разработан под регламент Евро-3 для ГАЗ Волга массой до 2,1 т.

В отличие от предыдущих атмосферных движков модификация 4024.10 оборудована охладителем воздуха и турбонаддувом, коваными поршнями и стальным коленвалом для увеличенных нагрузок. Пружина диафрагмы здесь усилена, клапаны на выпуске оборудованы натриевым охлаждением. В 2009 году этим турбрмотором комплектовали автобусы Фиат Дукато. Степень сжатия здесь снижена до 7,4 единиц, крутящий момент увеличен до 343 Нм, а мощность он развивает 195 л. с.

ЗМЗ 4054.10 турбо

ГАЗ 2705 | Проверка компрессии в цилиндрах двигателей

3.4.9. Проверка компрессии в цилиндрах двигателей

Измеритель компрессии для бензиновых двигателей Проверка компрессии в цилиндрах бензиновых двигателей

Процедура проверки ничем не отличается от описанной выше, но имеет свои особенности.

Измерение компрессии на дизельных двигателях

Варианты тюнинга мотора

Производитель ЗМЗ выбрал лучшее решение – установку турбины на модификации 4054, поэтому пользователям, решившим увеличить мощность версий 4052, следует двигаться в этом же направлении.

Таким образом, в поколение моторов ЗМЗ 405 входит несколько атмосферных двигателей 4052.10, 40522.10, 40524.10, 40525.10 и один турбированный 4054.10. Часть из них обеспечивает нормы Евро-2, остальные более безопасны – Евро-3/4.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

– Что может быть причиной низкого или нулевого сжатия двигателя

Выполнение теста компрессии двигателя поможет вам обнаружить потенциальные внутренние проблемы, влияющие на производительность двигателя.

При работе в тяжелых условиях или при потере мощности возможно недостаточное сжатие двигателя в одном или нескольких цилиндрах.

Внутренние повреждения двигателя могут быть обнаружены путем проверки компрессии двигателя.

Хотя есть и другие причины низкой компрессии двигателя, но они являются наиболее распространенными.

Проверка компрессии двигателя

Чтобы проверить компрессию двигателя вручную с помощью датчика, все свечи зажигания должны быть удалены. Затем катушка зажигания должна быть отключена или провод высокого напряжения заземлен.Если двигатель имеет без распределительного зажигания, катушки зажигания должны быть отключены, чтобы предотвратить их запуск.

Дроссель также должен быть открыт. Затем двигатель запускается на несколько секунд, пока датчик давления удерживается в отверстии свечи зажигания. Отмечается максимальное показание сжатия, затем процесс повторяется для каждого из оставшихся цилиндров.

Испытание на герметичность цилиндра необходимо выполнить, если обнаружено низкое сжатие.

Это поможет в диагностике того, что происходит внутри двигателя.

Испытание на герметичность цилиндров

Этот тест выявляет специфическую утечку. В этом тесте используется набор манометров с регулирующим устройством, который может количественно определить процент утечки. Это статический тест, который требует больше времени по сравнению с обычным тестом сжатия .

Первые коды пропусков зажигания в двигателе

Что может быть причиной низкого или нулевого сжатия двигателя

Низкое сжатие двигателя в одном цилиндре

Если показания очень низкие в одном цилиндре, очень вероятно, что существует внутреннее повреждение двигателя, например:

Низкое сжатие двигателя во всех цилиндрах

Если двигатель работает нормально, но работает слабо и дымит, возможно, изношены поршневые кольца. В любом из этих случаев добавьте немного масла в каждый цилиндр, затем повторите испытание на сжатие. Если сжатие резко увеличивается, то вы обнаружили проблему (ы). Если показания сжатия не изменятся, это будет означать проблему синхронизации.

Отсутствие сжатия двигателя в одном цилиндре

седло сброшенного клапана:

Если седло клапана треснет, это приведет к утечке горячих газов, сгорающих как седло клапана, так и клапан.Большинство головок цилиндров изготовлены из алюминия и расширяются с другой скоростью по сравнению с металлическим седлом клапана. Эта разница в скорости расширения может привести к выпадению сиденья из головы. Как только это произошло, цилиндр не будет иметь сжатия, поскольку воздух выходит в порт клапана. После обнаружения головка цилиндра должна быть снята и заменена или отремонтирована.

Сломанная пружина клапана:

Пружина клапана отвечает за закрытие впускного и выпускного клапанов после того, как распредвал открыл их.Со временем пружины клапана могут стать хрупкими и сломаться. В результате можно позволить клапану открыться, что приведет к утечке компрессии.

Сброшенный клапан:

Клапанные держатели представляют собой два полумесяца металла, которые фиксируются в держателе клапана, удерживая клапан на месте. Если эти части сместятся, они могут вылететь из держателя. Следовательно, позволяя клапану попадать в цилиндр, контактирующий с поршнем.

Сломанный клапан:

Головка клапана уплотняется относительно седла клапана.Когда эти клапаны выходят из строя, головка может отделиться от штока. Головка клапана упадет в цилиндр. Это позволит сжатию вытекать из цилиндра, в то же время вызывая сильное повреждение поршня и головки цилиндра.

Повреждение поршня или отверстие:

Поршень может выйти из строя из-за чрезмерного нагрева в камере сгорания. Таким образом, сгоревший поршень обычно будет иметь расплавленный вид; или отверстие полностью сгорело в верхней части поршня. Алюминий может выдержать только столько тепла, а когда становится слишком жарко, он плавится.Основной причиной обычно является детонация и / или предварительное зажигание.

Утечка в клапане

Отсутствует сжатие двигателя во всех цилиндрах

Сломанный ремень ГРМ или цепь:

Каждый двигатель автомобиля нуждается в ремне ГРМ или цепи, чтобы удерживать распредвал в корреляции с коленчатым валом. Когда эти детали выходят из строя, распределительный вал перестает вращаться, что приводит к тому, что впускной и выпускной клапан не открываются и не закрываются. Без вращения распределительного вала двигатель не может сжиматься.

Сломанный распредвал:

Если распредвал сломается, он остановит его, как сломанный ремень ГРМ или цепь.

Низкие или нулевые показания в двух соседних цилиндрах:

Заключение

Кроме того, компрессия двигателя может быть слишком высокой в ​​одном или нескольких цилиндрах.Это будет признаком чрезмерного накопления углерода в двигателе.

Плюсы и минусы

Преимуществами силовых приводов семейства 405 производителя ЗМЗ являются:

• головка блока цилиндров доработана за счет применения двухслойной металлической прокладки толщиной 0,5 мм с пружинящими элементами;
• блок цилиндров снизил вес на 1,35 кг, так как навесное частично демонтировано – больше нет ДПДЗ, патрубков и регулятора ХХ;
• трехкомпонентный каталитический нейтрализатор для обеспечения регламента Евро-3;
• механический тюнинг инженерами завода позволил снизить расход топлива до 8,8 л/100 км по трассе;
• использована система доочистки смазки.

ШПГ мотора ЗМЗ 405

Углом опережения зажигания управляет микропроцессор электронной системы, что, с одной стороны, является плюсом, с другой – минусом, так как усложняется ремонт на трассе. За счет гидрокомпенсации теплового зазора клапанов снизился эксплуатационный бюджет, теперь пользователю не нужно регулярно посещать СТО для регулировки клапанов.

Недостатком является значительный вес мотора, опасность перескакивания цепи на несколько звеньев и снижение прочности блока цилиндров из-за щелевых прорезей.

Как работают газовые компрессионно-воспламеняющиеся двигатели

Летом 2021 года Mazda сделала объявление: автомобильная компания нашла способ сделать бензиновые двигатели с воспламенением от сжатия для легковых автомобилей. Mazda заявила, что ее новый двигатель может улучшить экономию топлива на 20-30 процентов, что является значительным достижением для бензинового двигателя.

Прежде чем углубиться в эту технологию, стоит отметить, что двигатель с воспламенением от сжатия не является новой концепцией.Автомобили Формулы 1 используют двигатели с воспламенением от сжатия, и несколько других автопроизводителей пытались разработать коммерчески жизнеспособную версию для легковых автомобилей. Но двигатель Mazda, получивший название Skyactiv-X, станет первым серийно выпускаемым и коммерчески доступным двигателем этого типа. Благодаря Джей Чену, инженеру по трансмиссии Mazda, HowStuffWorks удалось узнать, как был достигнут этот прорыв. Сначала, однако, мы должны взглянуть на основные функции двигателя.

Двигатель работает, зажигая топливо двумя способами: нагрев и сжатие.Двигатели с искровым зажиганием встречаются в большинстве бензиновых автомобилей. В двигателях этих типов свечи зажигания горят, чтобы зажечь топливо в камере сгорания, в то время как топливно-воздушная смесь также сжимается. Конечно, это очень упрощенная версия процесса, чтобы проиллюстрировать основное различие между двумя типами двигателей. Двигатели с искровым зажиганием следуют за циклом и требуют точной синхронизации для работы, но, как правило, надежны при различных условиях [источник: рыцарь].

Регламент обслуживания ЗМЗ 405 2,5 л/152 л. с.

Атмосферный двигатель ЗМЗ 405 следует обслуживать с указанной периодичностью:

• цепь ГРМ 100 тысяч замена, 20 тысяч проверка;
• не вызывают проблем аккумулятор и свечи 6 лет;
• служит исправно вентиляция картера 2 года или 25 тысяч пробега;
• менять ремни навесного оборудования нужно примерно через 2 года;
• замена масла требуется через 7,5 – 10 тысяч пробега;
• не забиваются фильтры 40 тысяч для воздушного и топливного, 7,5 – 10 тысяч км для масляного;
• эффективна охлаждающая жидкость 40 тысяч;
• нормально работает без прогара выпускной коллектор 2 – 2,5 года;
• ходит кислородный датчик 100 тысяч.

Система смазки ЗМЗ 405

Простое устройство ДВС заметно облегчает обслуживание и ремонт своими руками, в том числе, капитальный.

Компрессия представляет собой наибольший уровень давления в цилиндрах мотора во время процесса сгорания горючей смеси. Если нет компрессии в одном цилиндре или сразу нескольких, то эту проблему нужно срочно исправлять. Каковы признаки и причины снижения уровня компрессии? Более подробно об этом вы узнаете здесь.

Всегда ли отсутствие давления говорит о неисправности?

Прежде чем рассматривать основные причины и признаки этого явления, разберемся, как влияет данный параметр на общую работоспособность двигателя. Если давление в смазочной системе ДВС ниже нормы, рассчитанной заводом-изготовителем, то практика показывает, что компоненты ДВС будут чрезмерно изношены. Но если говорить о компрессии, то это не всегда так. Когда происходит сопряжение колец на поршнях с цилиндрами, то смазка очень важна – она собирается на стенках цилиндра. За счет масла уплотняются зазоры между кольцами и цилиндрами.

Если компрессия находится на уровне даже выше, чем необходимо, это тоже будет причиной повышенного расхода масла. Из-за высокой масляной компрессии износ колец будет происходить интенсивнее. Зазоры, что в процессе работы двигателя неминуемо образуются, отлично уплотнятся смазкой, которой много. В данном случае нужен срочный ремонт. Однако по факту компрессия не покажет данную проблему.

Падение компрессии в двигателе

Компрессия- это максимальная величина давления в цилиндре двигателя, которое создаётся при прокрутке двигателя стартером. При измерении величины компрессии должны соблюдаться некоторые условия:

Компрессия определяется по формуле: Компрессия (кгс/см2) = степень сжатия * коэффициент Х

Признаки проблемы или ее отсутствия

Если нет компрессии в одном цилиндре или в нескольких, то это можно определить по следующим симптомам:

• О сниженном давлении сообщит затрудненный пуск двигателя. Автомобилист при попытке запуска будет крутить маховик стартером намного дольше обычного. Если давление пропадет полностью, то запуск станет практически невозможным.
• Двигатель с низкой компрессией в каком-то из цилиндров будет троить, работать с меньшей стабильностью. Так как нет компрессии в одном цилиндре, то обороты и на режимах холостого хода будут неустойчивыми. Это отобразится и на динамике разгона.
• Обязательно в таком двигателе будет повышенный расход топлива. Определить данный симптом достаточно трудно для тех, кто не следит за этим показателем. Но для тех, кто знает расход на определенный пробег, повышение аппетитов двигателя будет сразу заметно.
• Обязательно будут проявляться неполадки в работе камер сгорания. При движении в горку могут начать стучать гидрокомпенсаторы. Особенно это будет явно видно и слышно при движении на низких оборотах.
• В дизельных силовых агрегатах определить, что нет компрессии в одном цилиндре, можно по характерным хлопкам.
• Иногда может расти давление в магистралях, где циркулирует охлаждающая жидкость. Антифриз ввиду низкой компрессии будет выдавливать из-под прокладок, из-под патрубков и других уплотнителей.
• При плохой компрессии (если она такова из-за пробитой прокладки ГБЦ) нарушается герметичность системы. Если открыть капот, то будут видны выхлопные газы, проходящие через щель в прокладке. Данная неисправность ведет к залеганию колец на поршнях, что будет способствовать повышенному расходу масла и топлива. В некоторых авто этот признак может сопровождаться ростом мощности и образованием белого дыма из выхлопной трубы.

Как выявить проблему с компрессией двигателя

Наиболее простое решение для поиска неисправности связанной с компрессией является диагностический вакуумметр. Достаточно вкрутить его в свечное отверстие (предварительно вывернув свечу), непосредственно на впуске и запустить мотор. Дайте двигателю немного прогреться и стабилизироваться. Если стрелка не стабильна или показания прыгают – необходимо увеличить компрессию в двигателе.

Следующим шагом диагностики будет использование специального манометра, который позволит получить фактические показания на каждом цилиндре в отдельности. Выньте все свечи зажигания, установите манометр на каждый цилиндр и держите дроссель открытым во время зажигания. Несколько оборотов позволит нагнать реальное рабочее давление, которое и зафиксирует манометр.

Каждый цилиндр должен показывать отклонения не более чем на 10% от максимального числа. Низкие показания для всех цилиндров обычно указывают на изношенный двигатель и, соответственно, на необходимость восстановления компрессии двигателя.

Если показания низкие, добавьте столовую ложку масла в каждый цилиндр и повторите тест. Если показания сильно увеличиваются, то, скорее всего, изношены поршневые кольца. Если нет значительного повышения, то проблема в другом.

Повреждения немеханического характера

Вначале стоит разобраться с немеханическими причинами, которые привели к отсутствию компрессии в автомобильном двигателе внутреннего сгорания.

Сюда можно отнести различные ошибки, которые слесарь-моторист мог допустить в ходе ремонта и сборки агрегата. Если автомобилист самостоятельно или специалисты на СТО неправильно настроили метки ГРМ или фазы газораспределения (а это часто случается ввиду невнимательности), то клапаны будут закрываться не тогда, когда того требует принцип работы ДВС. Во время такта сжатия клапаны не успевают закрыться полностью, ведь фазы сбиты. В результате часть воздуха просто выйдет.

Иногда проблемы компрессии немеханического характера могут быть обусловлены закоксовкой поршневых колец. Эта проблема в дальнейшем может привести к залипанию клапанов в канавках. Газы будут проходить легко, так как какие-либо уплотнения отсутствуют.

В этом случае, если нет компрессии в 1-м цилиндре или любом другом, маслосъемное кольцо на поршне не сможет выполнять свою функцию, а смазка тоже не сможет заполнить щели – она будет смываться со стенки цилиндра несгоревшим бензином.

Повысить уровень компрессии

В домашних условиях это можно только в том случае, если причиной ее появления стал нагар на поршнях и цилиндрах.

• Вам потребуется денатурированный спирт и керосин. Смешайте по 25 грамм каждого в пропорции 1:1. Это количество нужно для одного цилиндра. Соответственно, для четырех цилиндров понадобится в четыре раза больше смеси.
• Затем прогрейте двигатель до рабочей температуры.
• В каждый цилиндр через свечное отверстие примерно по 50 грамм полученной смеси. Так машину нужно оставить на 10 часов. После 10 часов в каждый цилиндр залейте немного масла и заведите двигатель, он должен поработать 20-30 минут. Нагар с отработанными газами должен выгореть.

Механические проблемы

Если 4-цилиндровый или более крупный силовой агрегат работает, но компрессия отсутствует, то здесь причины могут быть в механике. Внезапно компрессия пропадает по одной из следующих причин:

• Чаще всего повреждаются выпускные клапаны. На клапане часто можно наблюдать трещины. Это связано с естественным износом двигателя. Клапан недостаточно прилегает к седлу в головке блока цилиндров. Вот почему нет компрессии во 2 цилиндре.
• Также одна из причин – износ седла клапана. Снижение или отсутствие компрессии объясняется механическими повреждениями. Часто седло продавливается.
• Популярная причина – прогоревшая прокладка между блоком двигателя и головкой. Специалисты уверены, что это неизбежная ситуация, что появляется ввиду большого пробега авто. Немного реже причина прогара прокладки заключается в попадании грязи на плоскость. С этой проблемой сталкиваются, когда длительно эксплуатируют двигатель на повышенных температурах. Головка блока цилиндров трескается, блок деформируется.
• К механическим причинам низкой компрессии можно отнести и задиры в камерах сгорания. Причин образования задиров много, но самая частая – это перегрев. Если внутри цилиндра сломалось поршневое кольцо, это приводит к задирам. Повреждения деталей ЦПГ тоже приводят к снижению компрессии. Например, часто ломаются межкольцевые перемычки на поршнях.
• Если порвался ремень ГРМ, то давления не будет во всех цилиндров и двигатель запустить не получится.
• Выходят из строя впускные клапаны. Образуются трещины на поршнях или на стенках цилиндров. Появляется нагар на сальниках клапанов и на кольцах. Все это способствует снижению компрессии.

Резкое падение компрессии может привести к очень серьезным неполадкам в работе силового агрегата. Если в одном из цилиндров давление отсутствует, то нужно произвести диагностику. Далее рассмотрим, как проверить компрессию в цилиндрах.

Как проверить уровень?

Чтобы узнать о маленькой или слабой компрессии на свечи в первом, во втором или в другом цилиндре мотора, необходимо придерживаться следующих правил:

• силовой агрегат должен быть раскручен стартером до предельно высоких оборотов, для этого надо снизить вероятность потери энергии;
• процедура не должна проводиться на холодном двигателе, чтобы обеспечить максимальное сопряжение при температурах, наиболее близких к рабочим;
• предварительно нужно отключить и выкрутить свечи из цилиндров, чтобы не допустить образования сопротивления вращению;
• нужно отключить подачу горючего, чтобы моторная жидкость не смывалась со стенок цилиндров;
• необходимо максимально зарядить аккумуляторную батарею для эффективной раскрутки коленвала.

С помощью компрессометра

Для проверки уровня комперссии с помощью копрессометра:

1. Нужно прогреть автомобиль до рабочей температуры
2. Сбросить уровень давления в топливной рампе. После — необходимо опять запустить силовой агрегат.
3. Следующим этапом диагностики, который позволит понять причину падения компрессии, будет демонтаж наконечников, расположенных на свечах зажигания.
4. На следующем этапе нужно проверять, упала ли компрессия во всех четырёх цилиндрах мотора.

Таблица: результаты измерения

• цилиндр не может работать на небольших оборотах;
• из выхлопной трубы идёт синий дым;
• давление в картере увеличено.

• цилиндр не может функционировать на малых оборотах;
• из выхлопной трубы идёт синий дым;
• давление в картере увеличено.

• неустойчивая работа двигателя на холостых оборотах;
• цилиндр не может работать на небольших оборотах;
• из выхлопной трубы идёт синий дым;
• давление в картере увеличено.

Проверка маслом

Проверка маслом осуществляется с помощью 15-20 грамм смазки, которая заливается в некорректно работающий цилиндр.

После чего необходимо произвести проверку:

• тепловых зазоров клапонов на каждом цилиндре;
• мотора;
• смазочного материала.

Затем производится сборка мотора и его запуск, выполняется диагностика расширительного бачка охладительной системы.

Видео: проверка компрессии без использования компрессометра

Готовим инструмент

Чтобы проверить, какая компрессия в цилиндрах, понадобится компрессометр. Это манометр с удлинителем и переходник для вкручивания в свечные колодцы. Компрессометры могут различаться. Они разные для бензиновых двигателей и дизельных.

Открывают капот, отключают свечные провода, извлекают свечи. Затем готовят компрессометр к работе. К устройству подключают переходники соответствующих размеров и вкручивают переходник в свечное гнездо. Затем водитель садится на свое место, нажимает полностью педаль газа и вращает двигатель стартером. После вращения нужно посмотреть на результат измерений. Предварительно следует узнать в инструкции к автомобилю, какая должна быть компрессия в цилиндре – для большинства бензиновых двигателей значение должно быть в районе 12. Проверку выполняют в каждом цилиндре.

Как устранить неисправность

Первое, что нужно сделать, – провести проверку компрессии в цилиндрах двигателя при помощи компрессометра. Продолжительность этой процедуры обычно составляет около 45 минут, так что вы должны располагать свободным временем. При отсутствии специального прибора вы можете приобрести его или воспользоваться услугами автомастерской. В случае обнаружения снижения компрессии необходимо проверить состояние поршней, цилиндров, клапанов и прокладок. Поврежденные элементы нужно заменить. Однако будьте готовы к длительному и дорогому ремонту, так как для замены неисправных деталей требуется их извлечение из двигателя.

Компрессия с маслом

Если нет давления, то это либо проблемы с ГБЦ, либо неисправности или естественный износ ЦПГ. Чтобы выявить, что же из этих двух факторов является причиной, нужно добавить масла в камеры сгорания.

Если нет компрессии в 3-м цилиндре или в любом другом, то перед измерением компрессометром в цилиндр наливают немного масла. Достаточно 50 грамм. Если компрессия после залива увеличилась, тогда проблема в кольцах. Если давление не изменилось, тогда проблема в ГБЦ. И в первом, и во втором случае потребуется разбирать двигатель для ремонта.

Какие могут быть последствия низкого уровня или отсутствия компрессии?

Если падение давления в одном или нескольких цилиндрах мотора критическое, то проблема может быть связана с перегревом двигателя. Длительное использование машины с такой неисправностью приведёт к полной поломке мотора.

Можно ли ездить, если нет компрессии в одном цилиндре?

Эксплуатация автомобиля в случае, если в одном или нескольких цилиндрах отсутствует компрессия, допускается. Данная проблема может со временем становиться критической, то есть при работе двигатель произвольно останавливается. Тогда использование машины будет, как минимум, неудобным.
