Лямбда зонд — ключевой элемент системы управления двигателем, контролирующий состав выхлопных газов и оптимизирующий сгорание топлива. В статье рассмотрим, что такое лямбда зонд, его расположение в автомобиле и роль в эффективной работе двигателя. Также обсудим обманку лямбда зонда и случаи, когда она может понадобиться. Эта информация будет полезна автовладельцам и тем, кто интересуется устройством современных двигателей.
Что такое лямбда зонд в автомобиле и для чего он нужен?
Название данного датчика происходит от греческой буквы лямбда, которая в автомобильной терминологии обозначает коэффициент избытка воздуха в топливно-воздушной смеси. По сути, это устройство служит для анализа состава выхлопных газов.

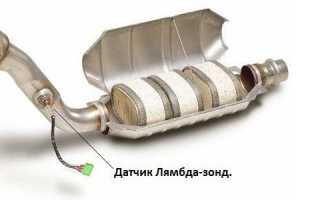

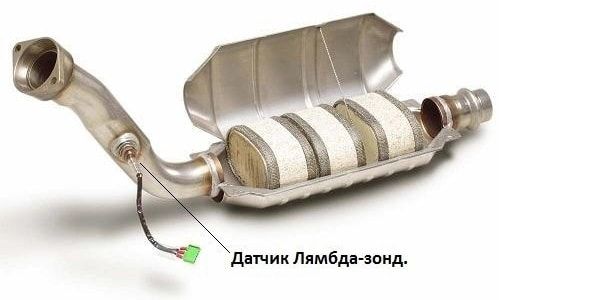

Измерение избытка воздуха осуществляется путем определения уровня остаточного кислорода в газах, поэтому лямбда-зонд устанавливается в выпускном коллекторе перед катализатором. Электрический сигнал, поступающий от лямбда-зонда, обрабатывается электронным блоком управления (ЭБУ) системы впрыска топлива, который корректирует состав смеси, изменяя количество топлива, подаваемого в цилиндры.
На некоторых автомобилях может быть установлен дополнительный датчик, который располагается на выходе катализатора. Это позволяет повысить точность анализа состава смеси и контролировать эффективность работы катализатора.
Лямбда зонд является ключевым элементом системы управления двигателем, обеспечивая оптимизацию процесса сгорания топлива. Эксперты отмечают, что его основная функция заключается в измерении содержания кислорода в выхлопных газах, что позволяет контролировать соотношение воздух-топливо. Принцип работы устройства основан на изменении электрического сигнала в зависимости от уровня кислорода, что помогает электронному блоку управления корректировать подачу топлива. Это не только способствует повышению эффективности работы двигателя, но и снижает уровень вредных выбросов. По мнению специалистов, регулярная проверка и замена лямбда зонда могут значительно продлить срок службы двигателя и улучшить его характеристики.
Принцип работы лямбда зонда

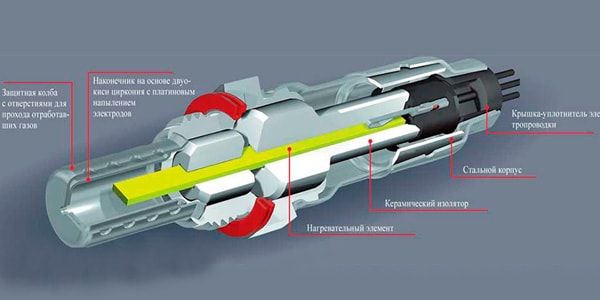

Принципиально, лямбда-зонд имеет конструкцию, основанную на гальванических элементах и твердом керамическом электролите, который изготавливается из диоксида циркония. На керамическую основу наносится оксид иттрия, а сверху располагаются пористые токопроводящие платиновые электроды. Один из этих электродов «впитывает» выхлопные газы, в то время как второй получает воздух из окружающей среды.
Лямбда-зонд начинает свою работу после нагрева до температуры в диапазоне 300-400 °C. В таких условиях циркониевый электролит способен проводить электрический сигнал, и благодаря разнице между оставшимся в выхлопе кислородом и атмосферным воздухом на электродах возникает выходное напряжение. Уникальной особенностью данного датчика является резкое изменение напряжения при колебаниях состава смеси всего на 0,3%. Таким образом, первое, на что влияет лямбда-зонд, — это напряжение на его электродах.
Помимо датчиков, основанных на цирконии, существуют также устройства, в производстве которых используется двуокись титана. Эти лямбда-зонды функционируют по принципу изменения сопротивления в зависимости от состава выхлопных газов. В результате, такие датчики не способны генерировать электродвижущую силу (ЭДС).
Кроме того, существуют датчики с дополнительным подогревом. Эти устройства способствуют более быстрому достижению необходимой рабочей температуры и обеспечивают более точные показания.
| Компонент системы | Функция | Принцип работы |
|---|---|---|
| Лямбда-зонд (датчик кислорода) | Измерение концентрации кислорода в выхлопных газах | Электрохимический датчик, сравнивает концентрацию кислорода в выхлопе с концентрацией кислорода в атмосфере. Изменение напряжения сигнала отражает соотношение воздух/топливо. |
| Контроллер двигателя (ЭБУ) | Обработка сигнала лямбда-зонда | Получает сигнал от лямбда-зонда и корректирует подачу топлива в двигатель для достижения оптимального соотношения воздух/топливо (стехиометрического). |
| Каталитический нейтрализатор | Очистка выхлопных газов | Использует информацию от лямбда-зонда для оптимизации работы и эффективного снижения вредных выбросов. Работает наиболее эффективно при стехиометрическом соотношении. |
| Система впрыска топлива | Регулировка подачи топлива | Получает команды от ЭБУ, изменяя количество впрыскиваемого топлива в зависимости от сигнала лямбда-зонда. |
Интересные факты
Вот несколько интересных фактов о лямбда-зонде:
-
Измерение соотношения воздух-топливо: Лямбда-зонд, также известный как датчик кислорода, измеряет содержание кислорода в выхлопных газах автомобиля. Это позволяет контролировать соотношение воздух-топливо в двигателе, что критически важно для оптимизации сгорания и снижения выбросов вредных веществ.
-
Работа при высоких температурах: Лямбда-зонды работают при высоких температурах (обычно от 300 до 900 градусов Цельсия) и могут быть как твердотельными, так и керамическими. Это позволяет им эффективно функционировать в условиях, когда выхлопные газы имеют высокую температуру, что особенно важно для современных автомобилей с высокими требованиями к экологии.
-
Влияние на экономию топлива: Правильная работа лямбда-зонда может значительно повлиять на экономию топлива. Если датчик неисправен или работает неправильно, это может привести к неправильному соотношению воздух-топливо, что, в свою очередь, увеличивает расход топлива и выбросы CO2. В некоторых случаях замена лямбда-зонда может привести к снижению расхода топлива на 10-15%.
Где расположен лямбда зонд?
Чтобы понять, где искать датчик кислорода, важно учитывать год выпуска автомобиля. В моделях, произведенных до 2000 года, лишь в 10% случаев установлено два датчика. В автомобилях, выпущенных после 2000 года, количество лямбда-зондов варьируется от двух до четырех.
Количество лямбда-зондов в автомобилях, выпущенных после 2000 года, зависит от объема двигателя. Если объем двигателя составляет менее 2,0 литров, то устанавливаются два датчика:
- Первый датчик располагается в подкапотном пространстве, его легко заметить и заменить;
- Второй датчик находится под днищем автомобиля.
Если объем двигателя превышает 2,0 литра, то в автомобиле установлены четыре лямбда-зонда:
- Два верхних датчика (регулирующие) – правый и левый, также находятся в подкапотном пространстве, их легко заметить и они взаимозаменяемы;
- Два нижних датчика (диагностирующие) – правый и левый, располагаются под днищем автомобиля.
Чтобы найти первые датчики, расположенные в подкапотном пространстве, выполните следующие шаги:
Откройте капот автомобиля.
Читайте также:
- Найдите двигатель. Обычно он скрыт под пластиковой крышкой в центре подкапотного пространства.
- Внимательно осмотрите пространство вокруг двигателя и найдите массивные металлические трубы, которые уходят вглубь подкапотного пространства. Эти трубы представляют собой выпускной коллектор, который отводит выхлопные газы из двигателя. Если выпускной коллектор закрыт теплозащитным экраном, его нужно будет снять.
- Затем осмотрите выпускной коллектор – найдите в его конструкции небольшую цилиндрическую деталь длиной 5-7 см. Один конец этой детали ввинчен в коллектор, а от другого конца тянется толстый провод, который и является датчиком лямбда-зонда.
- Если датчик отсутствует на выпускном коллекторе, проследите за трубой, уходящей вглубь подкапотного пространства – лямбда-зонд расположен на ней.
Обманка лямбда зонд
Обманки бывают двух типов: механические и электронные.
Обманки механического типа
При выборе механического типа устройства на место катализатора обычно устанавливается «проставочный элемент». Эта деталь изготавливается из жаропрочной стали или бронзы, и ее размеры строго регламентированы. В проставочном элементе имеется небольшое отверстие, через которое проходят выхлопные газы.
Эти газы вступают в реакцию с керамической крошкой, которая находится внутри проставки и предварительно обработана каталитическим слоем. В результате такого взаимодействия происходит окисление углеводородов (CH) и угарного газа (CO), что способствует снижению уровня вредных выбросов.
Это самый экономичный вариант датчика. Механическая обманка подходит для любого автомобиля, как импортного, так и отечественного.
Обманка электронного типа
Электронные обманки для лямбда-зонда представляют собой более сложные устройства, чем простые самодельные решения, которые часто используют автомобилисты. Многие из них создают обманки, применяя всего лишь один резистор или конденсатор. Однако на рынке доступны высокотехнологичные эмуляторы, оснащенные микропроцессорами.
Эти эмуляторы не просто обманывают блок управления (ЭБУ), а обеспечивают его корректную работу. Микропроцессор, встроенный в устройство, способен оценивать состав выхлопных газов и анализировать сигнал, поступающий от первого датчика. В результате он формирует сигнал, который будет соответствовать показаниям второго работающего лямбда-зонда при исправном катализаторе.
Проблемы и неисправности лямбда зонда
Лямбда зонд, или кислородный датчик, является важным компонентом системы управления двигателем автомобиля. Он отвечает за измерение содержания кислорода в выхлопных газах, что позволяет контролировать эффективность сгорания топлива и оптимизировать работу двигателя. Однако, как и любое другое устройство, лямбда зонд может сталкиваться с различными проблемами и неисправностями, которые могут негативно сказаться на работе автомобиля.
Одной из наиболее распространенных проблем является загрязнение лямбда зонда. Это может происходить из-за некачественного топлива, неправильной работы системы впрыска или других факторов, которые приводят к образованию отложений на поверхности датчика. Загрязненный зонд может давать неверные показания, что, в свою очередь, приводит к неправильной настройке соотношения воздух-топливо и увеличению расхода топлива.
Еще одной распространенной неисправностью является выход из строя самого датчика. Лямбда зонд может выйти из строя по ряду причин, включая механические повреждения, коррозию или перегрев. В случае неисправности лямбда зонда, система управления двигателем может перейти в аварийный режим, что приведет к снижению мощности, увеличению выбросов и ухудшению экономичности автомобиля.
Также стоит отметить, что лямбда зонд может давать ложные срабатывания из-за проблем в других системах автомобиля. Например, неисправности в системе впрыска, утечки вакуума или проблемы с катализатором могут привести к тому, что лямбда зонд будет работать некорректно. В таких случаях важно провести диагностику всего автомобиля, чтобы выявить первопричину проблемы.
-
Читайте также:
Симптомами неисправного лямбда зонда могут быть: увеличение расхода топлива, ухудшение динамики автомобиля, загорание индикатора “Check Engine” на приборной панели, а также увеличение выбросов вредных веществ. Если вы заметили один или несколько из этих признаков, рекомендуется обратиться к специалисту для диагностики и, при необходимости, замены лямбда зонда.
В заключение, лямбда зонд играет ключевую роль в обеспечении эффективной работы двигателя и соблюдении экологических норм. Регулярная диагностика и обслуживание этого компонента помогут избежать серьезных проблем и продлить срок службы автомобиля.
Вопрос-ответ
Что такое лямбда зонд и где он используется?
Лямбда зонд — это датчик, который измеряет содержание кислорода в выхлопных газах автомобиля. Он используется в системах управления двигателем для оптимизации сгорания топлива и снижения выбросов вредных веществ. Обычно лямбда зонд устанавливается в выхлопной системе, перед катализатором.
Как работает лямбда зонд?
Лямбда зонд работает на основе принципа измерения разности концентрации кислорода между выхлопными газами и окружающим воздухом. Он генерирует электрический сигнал, который передается в блок управления двигателем. Этот сигнал позволяет системе регулировать подачу топлива, обеспечивая оптимальное соотношение воздух-топливо для эффективного сгорания.
Каковы признаки неисправности лямбда зонда?
Признаки неисправности лямбда зонда могут включать увеличение расхода топлива, ухудшение динамики автомобиля, появление ошибок в системе управления двигателем и загорание индикатора “Check Engine”. Также могут наблюдаться проблемы с работой катализатора и повышенные выбросы вредных веществ.
Советы
СОВЕТ №1
Регулярно проверяйте состояние лямбда зонда. Это поможет избежать проблем с системой впрыска и снизить расход топлива. Если у вас есть подозрения на его неисправность, лучше обратиться к специалисту для диагностики.
СОВЕТ №2
Обратите внимание на симптомы неисправности лямбда зонда, такие как увеличение расхода топлива, ухудшение динамики автомобиля или загорание индикатора “Check Engine”. Ранняя диагностика может сэкономить вам деньги на ремонте.
СОВЕТ №3
При замене лямбда зонда выбирайте качественные запчасти от проверенных производителей. Это обеспечит надежную работу системы и продлит срок службы вашего автомобиля.
СОВЕТ №4
Не забывайте о важности регулярного технического обслуживания автомобиля. Чистка и проверка всех систем, включая лямбда зонд, помогут поддерживать оптимальную работу двигателя и снизить выбросы вредных веществ в атмосферу.
