Как включить счетчик mercury 200

Как снять показания счетчика Меркурий 200 — информационный материал

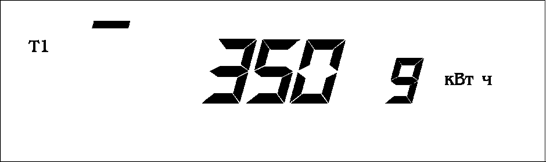

При включении счетчика на жидкокристаллическом индикаторе (далее ЖКИ) появляется количество энергии, потребленное по текущему тарифу за все время функционирования счетчика. Эта величина индицируется в кВт-ч, с дискретностью 0, 01 кВт-ч (два знака после запятой). Справа от этого числа указываются единицы, в которой выражена, показываемая величина (кВт ч). Номер текущего тарифа показан слева (Т1 — первый тариф, Т2 — второй, Т3 — третий, Т4 — четвертый). В верхней части ЖКИ находятся курсоры, которые индицируют работу счетчика. При накоплении определенного количества энергии (эта величина не нормирована) курсор сдвигается вправо, таким образом, чем больше нагрузка, тем быстрее движется курсор. Индикатор работы счетчика действует во всех режимах.

При нажатии на клавишу «ВВОД» циклически изменяется номер тарифа, по которому индицируется величина накопленной энергии. После последнего тарифа (если счётчик четырехтарифный, то после четвертого, если трехтарифный — после третьего, если двухтарифный — после второго) индицируется сумма накопленной энергии по всем действующим тарифам, при этом слева индицируется номер, показываемого тарифа, а если индицируется сумма, то в нижней части появляется надпись «Сумма».

Если на клавиши не происходит нажатие более, чем 30 с, то счетчик возвратится в исходное состояние (это касается в том числе и режимов, описанных далее).

Меркурий 200 индикация мощности нагрузки

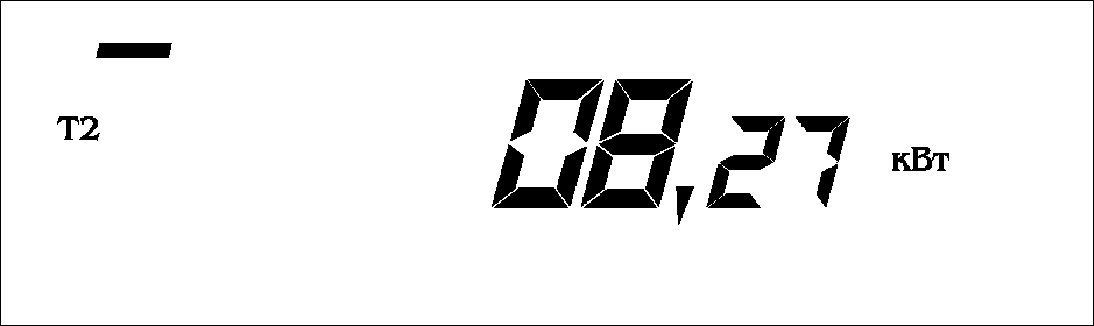

При нажатии клавиши «⊂⊃» происходит переход к индикации мощности нагрузки, подключенной к счетчику. Мощность индицируется в киловаттах, о чем свидетельствует надпись справа: «кВт». Кроме того, индицируется текущий тариф.

Меркурий 200 индикация текущего времени

При повторном нажатии клавиши «⊂⊃» происходит переход к индикации текущего времени. Текущее время индицируется в формате «часы минуты секунды». Справа горит надпись «с» (секунды), а слева индицируется текущий тариф. При необходимости можно изменить время с дискретностью 1 мин в пределах плюс-минус 30 минут. Для этого необходимо нажать необходимое число раз клавишу «ВВОД». При каждом нажатии время увеличивается на 1 мин. При изменении времени на 30 мин. при следующем нажатии произойдет уменьшение времени на 60 мин и при дальнейших нажатиях будет увеличиваться на 1 мин. Величина, на которую было откорректировано время, запоминается и в следующий раз возможно изменение на 30 мин не относительно нового времени, а относительно первоначального времени. При смене календарного года запомненное значение сбрасывается и опять становится возможной корректировка на плюс-минус 30 мин относительно текущего времени. Таким образом, в течение года невозможно изменить время более чем на 30 мин.

Примечание: Эксплуатирующие организации могут отключить возможность изменения времени с клавиатуры.

ВНИМАНИЕ! Невозможно изменение времени, которое влечет за собой изменение даты.

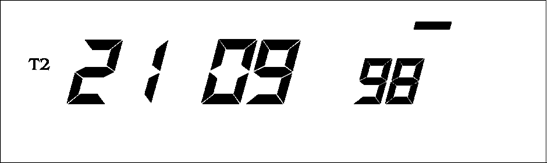

Меркурий 200 индикация текущей даты

При следующем нажатии клавиши «⊂⊃» происходит переход к индикации текущей даты. В этом режиме индицируется текущая дата в формате «дата месяц год» (две последние цифры). Слева индицируется текущий тариф.

Меркурий 200 индикация потребленной энергии на начало месяца

При следующем нажатии клавиши «⊂⊃» происходит переход к индикации накопленной энергии на первое число месяца. В начале каждого месяца счетчик запоминает показания по каждому из действующих тарифов с нарастающим итогом. Эта информация хранится в течение 11 месяцев. Для того чтобы получить эту информацию необходимо сначала установить необходимый тариф. 5-й режим соответствует первому тарифу, 6-й — второму, и т.д. Последний режим соответствует суммарным показаниям по всем действующим тарифам.

Переход к следующему режиму осуществляется нажатием клавиши «⊂⊃» Номер тарифа или «Сумма» индицируется слева. Справа индицируется «кВт ч». При входе в этот режим индицируются показания на начало текущего месяца. Мигающие цифры показывают месяц, на начало которого показывается накопленная энергия. При нажатии на клавишу «ВВОД» индицируются показания на начало предыдущего месяца. При дальнейших нажатиях месяц сменяется предыдущим.

Таким образом, можно просмотреть показания за последние 11 месяцев. Цифры после запятой для показаний в этом режиме отбрасываются. Более точная информация доступна через последовательный интерфейс. Например, для вычисления накопленной энергии за 4-й месяц по заданному тарифу, необходимо после выбора соответствующего тарифа, вычесть из показаний на начало 5-го месяца показания на начало 4-го месяца.

Меркурий 200 индикация тарифного расписания

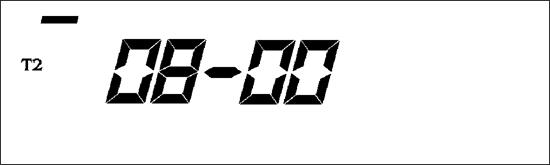

При следующем нажатии клавиши «⊂⊃» происходит переход к индикации тарифного расписания текущего дня. Нажатие клавиши «ВВОД» приводит к перебору тарифного расписания текущего дня.

Меркурий 200 циклический режим индикации

Управление переключением стандартный/циклический производится по интерфейсу.

• учтенная энергия по тарифам Т1. Т4
• сумма по тарифам
• мощность нагрузки
• время и дата

Любой из этих параметров может быть включен в цикл индикации или убран. Время индикации программируется по интерфейсу. При нажатии «⊂⊃» счетчик переходит к индикации потреблённой энергии на начало месяца и тарифного расписания. При отсутствии нажатия более 30 с осуществляется переход в циклический режим.

Меркурий 200 работа с интерфейсом CAN или RS-485

Счетчик может работать в составе автоматизированных систем контроля и учёта электроэнергии, имеет встроенный интерфейс. Обмен по каналу CAN (RS-485) производится двоичными байтами на скорости от 600 до 9600 Бод.

Счетчик в составе системы всегда является ведомым, т.е. не может передавать информацию в канал без запроса ведущего, в качестве которого выступает управляющий компьютер. Управляющий компьютер посылает адресные запросы счётчикам в виде последовательности двоичных байт, на что адресованный счётчик посылает ответ в виде последовательности двоичных байт. Число байт запроса и ответа не является постоянной величиной и зависит от характера запроса.

• индивидуального адреса
• группового адреса
• тарифного расписания и расписания праздничных дней
• текущего времени (часы, минуты, секунды)
• даты (числа, месяца, года)
• флага разрешения перехода с «летнего» времени на «зимнее» и обратно
• чтение мощности нагрузки
• флага разрешения коррекции времени кнопками счетчика
• передаточного числа импульсного выхода
• скорости обмена
• разрешение циклической индикации и управление ей
• числа действующих тарифов
• лимита мощности
• лимита энергии за месяц

Для работы по интерфейсу необходимо:

• подсоединить счетчик к компьютеру через преобразователь сигналов «Меркурий 221» к порту RS-232 персонального компьютера (ПК)
• запомнить номер СОМ-порта, используемого при подключении
• запустить программу «COUNTER»

Установка и считывание группового и индивидуального адреса

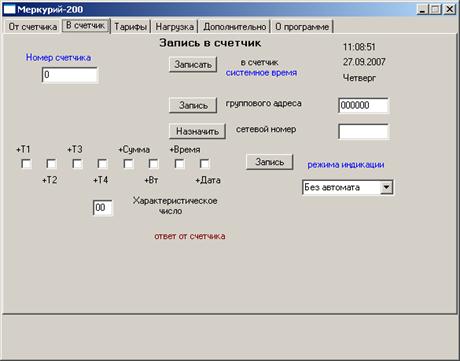

Откройте вкладку «В счетчик». На экране появится следующее окно:

Наберите номер счетчика (текущий индивидуальный адрес). Наберите групповой адрес и нажмите кнопку «Запись». Наберите сетевой номер (новый индивидуальный адрес) и нажмите кнопку «Назначить». Для чтения группового адреса откройте вкладку «От счётчика», перед Вами появится окно:

Наберите номер счетчика (новый индивидуальный адрес) и нажмите кнопку «Групповой номер».

Запись и считывание тарифного расписания и расписания праздничных дней

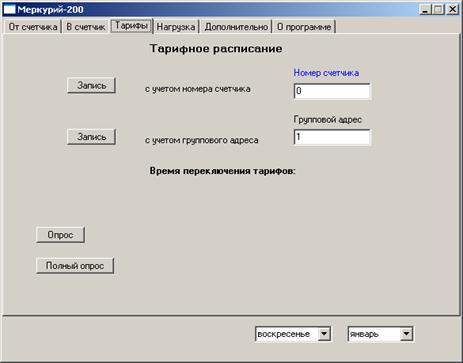

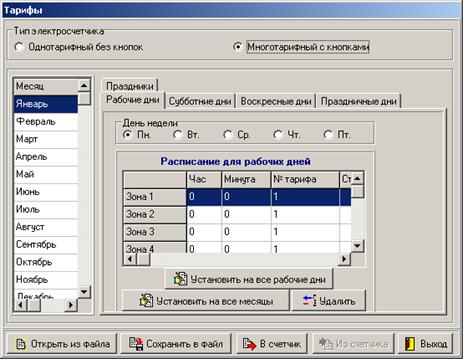

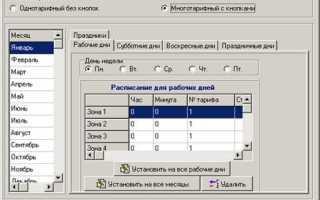

Откройте вкладку «Тарифы». Перед вами появится следующее окно:

Введите номер счетчика. Нажмите кнопку «Запись». Перед Вами появится следующее окно:

Установите тарифное расписание и расписание праздничных дней. После этого нажмите кнопку «В счетчик». Затем закройте это окно, нажав кнопку «Выход» и возвратитесь к предыдущему окну. Нажмите кнопку «Опрос», выберите определённый день и месяц и проверьте тарифное расписание и расписание праздничных дней.

Задание тарифного расписания

В сутках может быть до восьми точек смены тарифа. Каждая точка смены тарифа характеризуется временем начала и номером тарифа. Тарифное расписание задаётся для каждого месяца отдельно. В каждом месяце выделяются рабочие, субботние, воскресные и праздничные дни. Для каждого из этих типов дней задаются тарифные зоны. Максимальное количество праздничных дней в году — 16.

Сначала выберите месяц, для которого будете устанавливать тарифное расписание. Выберите вкладку «Рабочие дни». Двойным нажатием на первую зону вызовите диалог установки времени начала зоны и номера тарифа, соответствующего этой зоне. Установите время начала зоны и номер тарифа и нажмите кнопку «Установить». Автоматически в графе статус появится «*», индицирующая, что данная зона активизирована. Далее установите время и номер тарифа для второй зоны. Время начала каждой следующей зоны должно быть больше времени начала предыдущей зоны. Установите все необходимые зоны. Если необходимо выключить зону — нажмите кнопку «Удалить». Аналогично установите тарифные зоны для субботних, воскресных и праздничных дней. При необходимости, если расписание должно быть одинаковым для всех месяцев — нажмите кнопку «Установить на все месяцы».

Во вкладке «Праздники» двойным нажатием на дате выберите праздничные дни. Их не может быть больше 16-ти. После того, как всё тарифное расписание установлено, Вы можете при помощи кнопки «В счётчик» записать его в электросчётчик или в группу электросчётчиков или при помощи кнопки «Сохранить в файл» — сохранить тарифное расписание в файл. При помощи кнопки «Открыть из файла» можно загрузить сохраненные ранее тарифные расписания.

Существует возможность частичной проверки правильности записи тарифного расписания в счетчик. Для этого закройте окно «Тарифы» и на программной вкладке «Тарифы» нажмите кнопку «Опрос (Время переключения тарифов)», предварительно выбрав интересующий день недели и месяц из выпадающего меню в правом нижнем углу окна программы.

Запись и считывание текущего времени и даты

Откройте вкладку «В счетчик», перед вами появится окно, изображённое на рисунке 2. Нажмите кнопку «Запись» и запишите в счетчик текущее время и дату. Затем откройте вкладку «От счетчика» (рисунок 3) и, нажав кнопку «Дата/Время», проверьте текущее время и дату.

Чтение мощности нагрузки

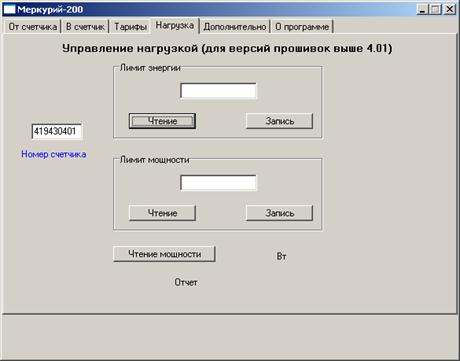

Откройте вкладку «Нагрузка», появится окно

Нажмите кнопку «Чтение мощности» и прочитайте значение мощности нагрузки.

Циклическая индикация и управление ей

Откройте вкладку «В счетчик», установите необходимые флажки в окна «+Т1, +Т2, +Т3, +Т4, +Сумма, +Вт, +Время, +Дата». Нажмите кнопку «Запись».

Запись и чтение лимита мощности и лимита энергии

Откройте вкладку «Нагрузка», для чтения лимитов энергии и мощности нажмите кнопку «Чтение» в соответствующей панели. Для записи наберите необходимые величины в окнах и нажмите кнопки «Запись» в соответствующих панелях.

Настоящая методика составлена с учетом требований Приказа Минпромторга России от 02.07.2015 г№ 1815, РМГ 51-2002, ГОСТ 8.584-2004, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012 и устанавливает методику первичной, периодической и внеочередной поверки счетчиков, а также объём, условия поверки и подготовку к ней.

Модификации счетчиков, на которые распространяется настоящая методика поверки, приведены в таблице 1.

отключение нагрузки интерфейс CAN PLC-модем

отключение нагрузки интерфейс RS-485 PLC-модем

Интервал между поверками — 16 лет.

Периодической поверке подлежат счетчики, находящиеся в эксплуатации или на хранении по истечении интервала между поверками. Внеочередную поверку производят в случае:

• повреждения знака поверки (пломбы) и в случае утери формуляра
• ввода в эксплуатацию после длительного хранения (более половины межповерочного интервала)
• проведения повторной юстировки или настройки, известном или предполагаемом ударном, магнитном, радиочастотном или ином воздействии на счетчик, известном или предполагаемом несанкционированном вскрытии корпуса счетчика или неудовлетворительной его работе
• продажи (отправки) потребителю, нереализованного по истечении срока, равного половине межповерочного интервала

Выполняемые при поверке операции, а также применяемые при этом средства поверки указаны в таблице 2. Последовательность операций проведения поверки обязательна.

Обязательность проведения поверки

Наименование средств поверки, технические характеристики

При первичной поверке

При периодической (внеочередной) поверке

1 Внешний осмотр

2 Подтверждение соответствия программного обеспечения (ПО)

Персональный компьютер с операционной системой Windows XP и выше с установленным программным обеспечением «Конфигуратор счетчиков Меркурий». Преобразователь интерфейсов Меркурий 221.

3 Проверка условий поверки

3.1 Температура окружающего воздуха

Термометр: диапазон измерений от 0 до 40 °С.

3.2 Относительная влажности воздуха

Гигрометр: диапазон измерения относительной влажности от 30 до 100 %;

3.3 Атмосферное давление

Барометр-анероид М67: диапазон измерения от 79990 до 105320 Па с погрешностью ± 160 Па.

3.4 Внешние магнитные поля

По ГОСТ 31819.21

3.5 Параметры сети (напряжение, частота, форма кривой)

Установка для поверки однофазных счётчиков электрической энергии автоматизированная УАПС-2

4 Проверка электрической прочности изоляции

Установка для испытания электрической прочности изоляции УПУ-10 пост. и перем. напряжением 0 — 4000 В

Установка для поверки

6 Проверка метрологических характеристик счетчика

однофазных счетчиков электрической энергии автоматизированная УАПС-2: номинальное напряжение 230 В, ток (0,001-100)А.

Частотомер Ч3-64: погрешность измерения 10 -7 . Персональный компьютер с операционной системой Windows c последовательным портом RS-232. Технологическое приспособление RS-232 — PLC Тестовое программное обеспечение «BMonitor»

6.1 Определение основной относительной погрешности

6.2 Проверка стартового тока (чувствительности) и отсутствия самохода

6.3 Проверка точности хода часов внутреннего таймера

1. Допускается проведение поверки с применением средств поверки, не указанных в таблице, но обеспечивающих определение и контроль метрологических характеристик поверяемых счетчиков с требуемой точностью.
2. Средства поверки должны быть поверены и иметь действующее клеймо поверки.

• При проведении поверки должны быть соблюдены требования «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей».

Требования к квалификации поверителей

• Поверку осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.
• Все действия по проведению измерений при проверке счётчиков электроэнергии и обработки результатов измерений проводят лица, изучившие настоящий документ, руководство по эксплуатации используемых средств измерений и вспомогательных средств поверки.

• Порядок представления счетчиков на поверку должен соответствовать требованиям Приказа Минпромторга России от 02.07.2015 г. № 1815.
• Поверка должна производиться на аттестованном оборудовании с применением средств поверки, имеющих действующее клеймо поверки.

Подготовка к поверке

Перед проведением поверки следует выполнить следующие подготовительные работы:

• проверить наличие и работоспособность основных и вспомогательных средств поверки, перечисленных в таблице 2
• проверить наличие действующих свидетельств о поверке (аттестации) и оттисков поверительных клейм у средств поверки
• проверить наличие заземления всех составных частей поверочной схемы
• подготовить средства поверки к работе в соответствии с руководством по эксплуатации и проверить их работоспособность путём пробного пуска.

Проведение поверки

При внешнем осмотре должно быть установлено соответствие счетчика следующим требованиям:

• лицевая панель счетчика должна быть чистой и иметь чёткую маркировку в соответствии с требованиями конструкторской документации
• во все резьбовые отверстия токоотводов должны быть ввёрнуты до упора винты с исправной резьбой
• на крышке зажимной колодки счетчика должна быть нанесена схема подключения к электрической сети
• в комплекте счетчика должен быть формуляр

На лицевую часть панели счетчика должно быть нанесено офсетной печатью или другим способом, не ухудшающим качества:

• условное обозначение типа счетчика: «Меркурий 200.02» или «Меркурий 200.04» или «Меркурий 200.05»
• класс точности по ГОСТ 8.401
• условное обозначение единиц учёта электрической энергии
• постоянная счетчика
• номер счетчика по системе нумерации предприятия-изготовителя
• базовый и максимальный ток
• номинальное напряжение
• номинальная частота энергосети
• товарный знак предприятия-изготовителя
• год изготовления счетчика
• знак утверждения типа по ПР 50.2.009
• испытательное напряжение изоляции (символ С2 по ГОСТ 23217)
• ГОСТ 31818.11-2012, ГОСТ 31819.21-2012
• условное обозначение подключения счетчиков к электрической сети по ГОСТ 25372
• знак [□] ГОСТ 25874
• графическое изображение единого знака обращения продукции на рынке государств-членов таможенного союза ЕАС
• Сделано в России

Подтверждение соответствия программного обеспечения (ПО)

Метрологически значимой частью является встроенное программное обеспечение (ВПО) прибора. ВПО прибора имеет следующие идентификационные признаки:

• Наименование программного обеспечения «Меркурий 200»
• Идентификационное наименование программного обеспечения «Меркурий 200.txt»
• Номер версии (идентификационный номер) программного обеспечения 1.3
• Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) 3DB2
• Алгоритм вычисления цифрового идентификатора программного обеспечения CRC16.

Для проверки соответствия ПО предусмотрена процедура идентификации. Проверка может быть выполнена следующим способом. Подключите счетчик к компьютеру. Включите питание персонального компьютера. Запустите программу конфигурирования приборов учета «Конфигуратор счетчиков Меркурий» версии не ниже 1.7.60. Нажать кнопку «Соединить». После соединения со счетчиком открывается вкладка «Служебная», на которой отобразятся идентификационные данные счетчика. Вывод об аутентичности ВПО принимается по результатам сравнения отображаемых идентификационных данных с выше приведенными.

Проверка условий поверки

Проверка условий окружающей среды производится измерительными приборами, приведёнными в таблице 2. Параметры сети (напряжение, частота, форма кривой) гарантируются установкой для поверки однофазных счетчиков электрической энергии автоматизированной УАПС-2.

Проверка электрической прочности изоляции

При проверке электрической прочности изоляции испытательное напряжение подают, начиная с минимального или со значения рабочего напряжения. Увеличение напряжения до испытательного значения следует производить плавно или равномерно ступенями за время (5 — 10) с. Результат проверки считают положительным, если электрическая изоляция выдерживает в течении одной минуты напряжение переменного тока 4 кВ (среднеквадратиче­ское значение) частотой 50 Гц между соединёнными вместе контактами счетчика 1, 2, 3, 4, 5 и контактами 10-11, соединёнными с «землёй»

Проверка функционирования счетчиков

Проверку функционирования необходимо проводить на измерительной установке во время десятиминутного самопрогрева. При этом проверяются:

• считывание и запись информации по интерфейсу
• функционирование жидкокристаллического индикатора (ЖКИ)
• проверка функционирования PLC-модема.

Для обмена информацией со счетчиками с помощью IBM РС предприятие изготовитель (по отдельному заказу) предоставляет на магнитных носителях тестовое программное обеспечение «Конфигуратор счетчиков Меркурий». Подключить цепи последовательного интерфейса счетчика через преобразователь сигналов «Меркурий 221» к порту RS-232 персонального компьютера (ПК). Подключить счетчик к установке УАПС-2 в соответствии с приложением А. Установить в параллельных цепях счетчика напряжение 230 В. На индикаторе должны отображаться:

• номер текущего тарифа
• значения активной электроэнергии по текущему тарифу с начала эксплуатации счетчика в кВт-ч

Проверка функционирования интерфейса.

Для проверки функционирования интерфейса необходимо:

• подсоединить к порту USB персонального компьютера преобразователь сигналов «Меркурий 221»
• включить счетчик и компьютер
• запустить программу «Конфигуратор счетчиков Меркурий»

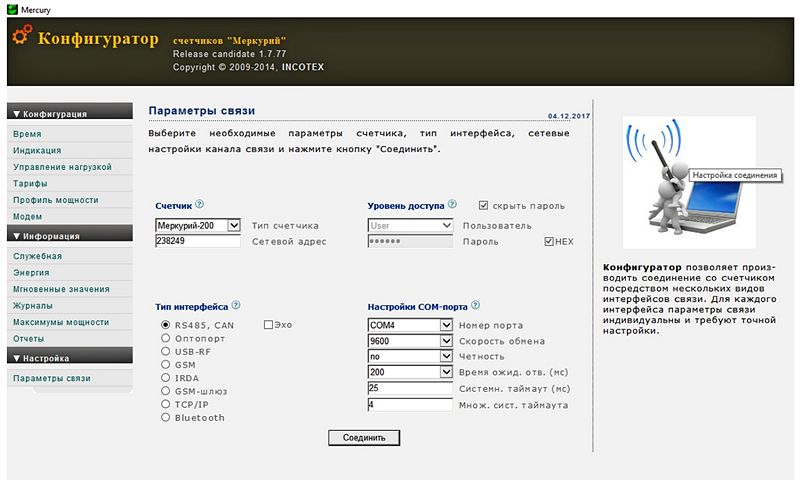

Открыть вкладку «Параметры связи». На экране должно появиться окно, изображённое на рисунке 1

Выбрать тип счетчика «Меркурий 200», сетевой адрес, тип интерфейса, скорость обмена, номер порта. Нажать кнопку «Соединить».

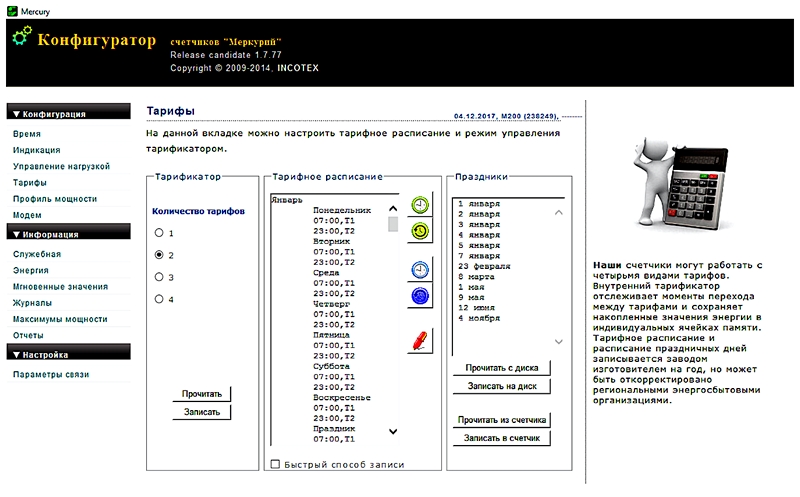

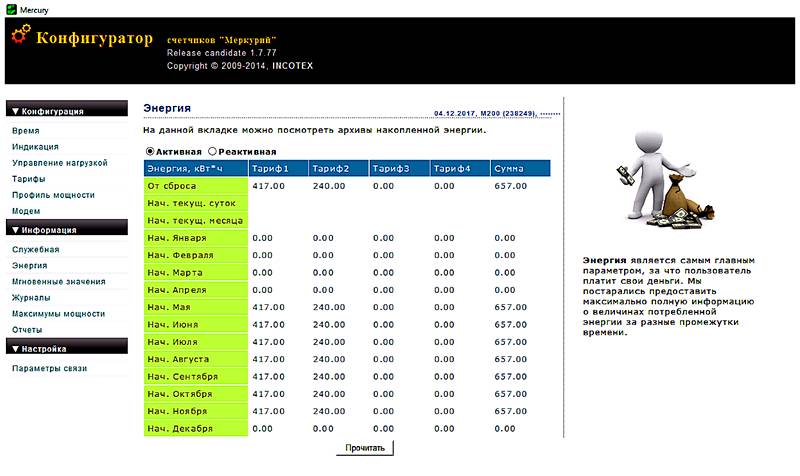

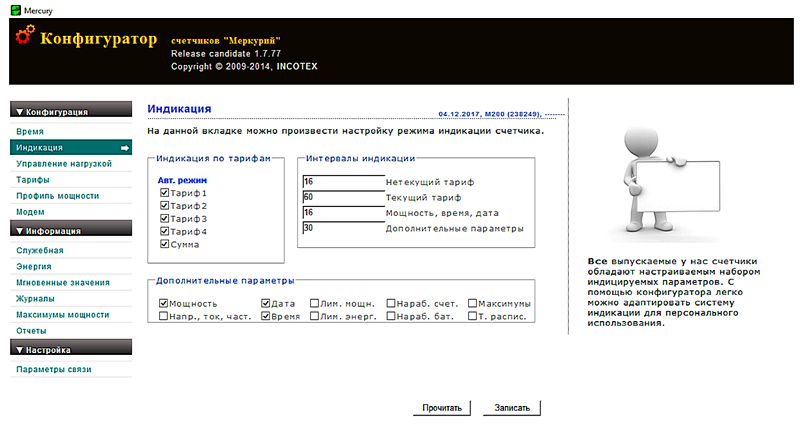

Далее используя вкладки «Время» (рисунок 2), «Индикация» (рисунок 3), «Энергия» (рисунок 4), «Тарифы» (рисунок 5) и т.д. и кнопки «Прочитать», «Записать» запрограммировать и считывать другую информацию.

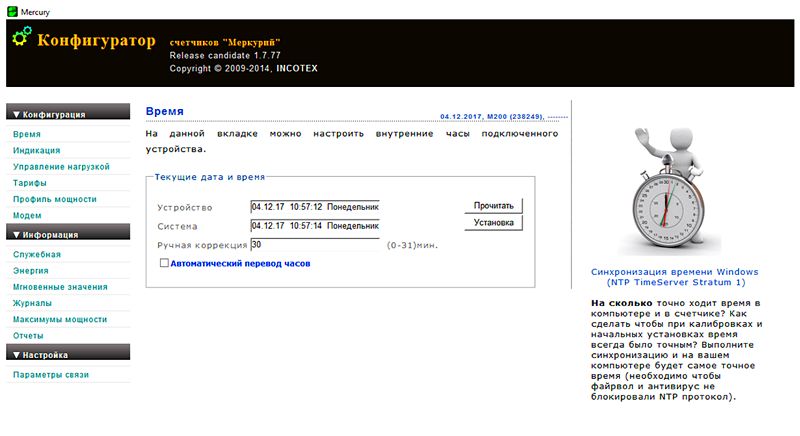

Рисунок 2

Проверка функционирования суммирующего устройства

Подключить цепи питания счетчика к установке УАПС-2. Установить на установке УАПС-2 напряжение 230 В. Ток в нагрузке отсутствует. Запишите показания потреблённой электроэнергии. Далее установить на установке ток 10 А при коэффициенте мощности 1,0. При этом должно происходить увеличение значения потреблённой электроэнергии. По истечении 15 мин запишите показания потреблённой электроэнергии. Разница в показаниях должна быть в пределах от 545 до 575 Вт-ч.

Если все описанные действия завершились успешно, то ЖКИ счетчика функционирует нормально.

Проверка функционирования PLC-модема

При проверке работы счетчика с PLC-модемом необходимо собрать схему согласно приложения Б. Убедиться, что адрес PLC-модема установлен верно. Запустить программу «BMonitor». Включить технологическое приспособление (концентратор «Меркурий-225») и счетчик. Сконфигурировать концентратор. Через время не более 5 мин на экране монитора персонального компьютера (ПК) в соответствующем разделе (окне) программы «BMonitor» должно появиться значение накопленной энергии в кВт-ч в соответствии с текущим режимом работы счетчика. Сравнить эти показания с показаниями на ЖКИ счетчика. Если они совпадают, то PLC-модем функционирует нормально.

Определение основной относительной погрешности

Основную относительную погрешность счетчика определяют методом непосредственного сличения на установке УАПС-2. Перед началом поверки прогрейте счетчик в течении 10 минут. Последовательность испытаний, информативные параметры входного сигнала и пределы допускаемого значения основной погрешности приведены в таблице 3.

Все об электросчетчике «Меркурий» 200: инструкция, монтаж, снятие показаний

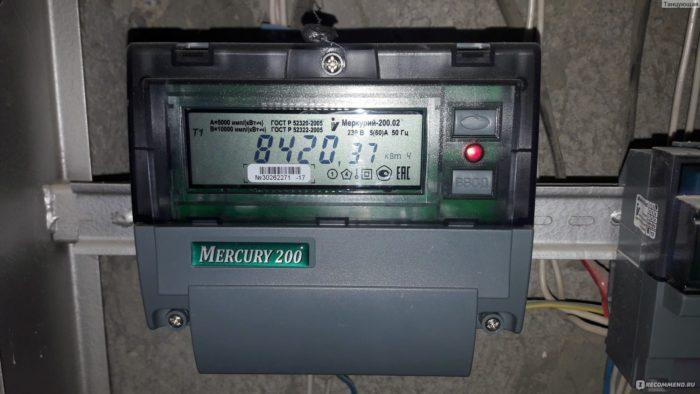

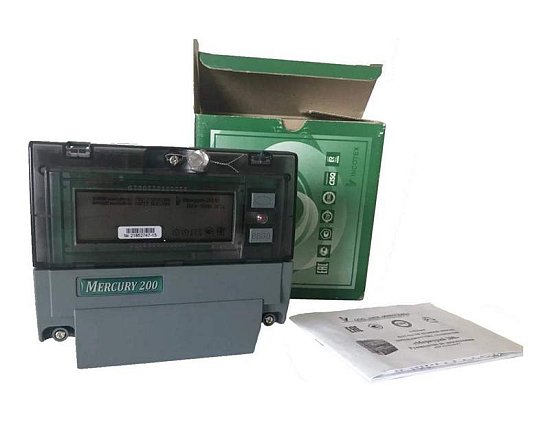

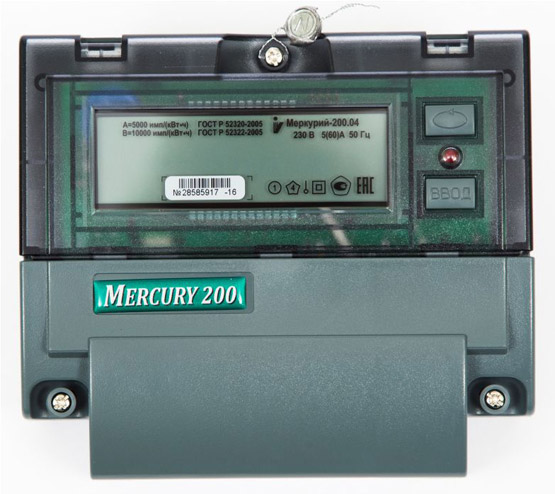

Счетчик «Меркурий» 200 — прибор учета, который предназначен для установки в быту и промышленных условиях. Устройство функциональное: работает по нескольким тарификациям, выводит характеристики работы сети на монитор, контролирует степень загрузки и устанавливает лимит.

Обзор и технические характеристики

Прибор учета имеет 30-летний срок эксплуатации. Через три года работы может потребоваться ремонт. Причина — заводской брак или несоблюдение условий использования электрооборудования. С техническими характеристиками ознакомьтесь в таблице ниже.

Перед сдачей устройства в эксплуатацию оно проходит поверку. Эту процедуру проводят раз в 16 лет, если прибор столько проработает. Информацию по результатам анализа электросчетчика записывают в паспорт уполномоченные работники РЭСа.

Электросчетчик имеет несколько достойных качеств:

• имеет антимагнитное свойство. Это предупредит сматывание показаний в обратную сторону. Остановить магнитом такой электросчетчик не получится;
• подключение и работоспособность в автоматической системе электроснабжения;
• наличие индикации о появившихся ошибках и нарушении работоспособности прибора учета;
• широкий диапазон возможных настроек, гибкие параметры и возможность смены режимов в любое время;
• имеет удобные типоразмеры, подходит для стандартного крепления к DIN-рейке, легко помещается в корпус щитка;
• отличается надежностью эксплуатации, не боится скачков напряжения в однофазных сетях.

Каждая модификация счетчика «Меркурий» рассчитана на 150 тысяч часов работы без сбоев. В дальнейшем возможны ошибки. Они устраняются путем вмешательства электрика в ПО. В устройстве установлена энергонезависимая память. Она способна передавать данные считывающим устройствам беспрепятственно.

Электрический прибор оборудован защитой от несанкционированного проникновения внутрь корпуса.

На экране прибора учета отображается следующая информация:

• величина напряжения и мощностные показатели;
• сведения за предыдущий год;
• временной промежуток при переключении тарифных зон;
• указание силы сигнала;
• индекс расценок по тарифам;
• показание для каждого тарифа (шестизначное обозначение).

Ориентировочная цена однофазного счетчика «Меркурий» будет составлять 1600-2700 тысяч рублей.

Разновидности

Производитель предлагает два типа приборов учета для быта. Счетчик электроэнергии «Меркурий» 200 отличается модификацией и некоторыми особенностями. Функционирование приборов у обеих моделей аналогичное.

Меркурий 200.02

Однофазный прибор учета «Меркурий» 200 02. При монтаже его закрепляют на DIN-рейку.В интерфейсе предусмотрена возможность установки нескольких тарифов для обслуживания сетей. Устройство работает автономно и в составе АСКУЭ.

Меркурий 200.04

Электросчетчик «Меркурий» 200 04 многотарифный. Его устанавливают с целью анализа расхода электроэнергии. Прибор имеет сертификат соответствия. Закрепляется на DIN-рейку, в комплекте идет монтажная планка. Она пригодится при монтаже оборудования на место индукционного прибора. Интерфейс предполагает внесение четырех тарифов для коммерческого расчета.

Руководство по эксплуатации счетчика можно скачать здесь

Срок службы и межповерочный интервал

Если электрическое оборудование не имеет заводского брака, его срок службы достигает 30 лет. Устройство можно поменять по гарантии в течение трех лет, если оно выйдет из строя. Межповерочный интервал электроприбора составляет 16 лет.

Предписания о выполнении поверки выдается владельцу на руки: прописывают данные в соответствующей графе паспорта к прибору учета. На странице документа ставится подпись эксперта и печать обслуживающего органа.

Комплектность и особенности монтажа

При покупке счетчика «Меркурий» в комплекте предоставляется крепежная планка, коробка для упаковки и сам прибор учета. Также внутри присутствует инструкция со схемой, по которой можно подключить приспособление. По ней выполняют подключение прибора учета.

Монтаж Меркурий 200 к домашней сети выполняет квалифицированный мастер. Работу можно провести своими руками, если есть навык работы с электрикой. Для этого нужно решить ряд вопросов с поставщиком услуг.

1. Подача заявления в орган энергосбыта и установление сроков проведения работ.
2. Снятие показаний со счетчика контролером и удаление старой пломбы.
3. Подготовка места для обустройства нового оборудования.
4. Установка бокса или щитовой под электросчетчик Меркурий 200.
5. Монтаж прибора учета и подключение его к электрической сети.
6. Пробный пуск.
7. Проверка работоспособности прибора и сети.
8. Установка запорного устройства, если счетчик работает на улице.
9. Проверка представителем Энергонадзора и пломбировка оборудования.

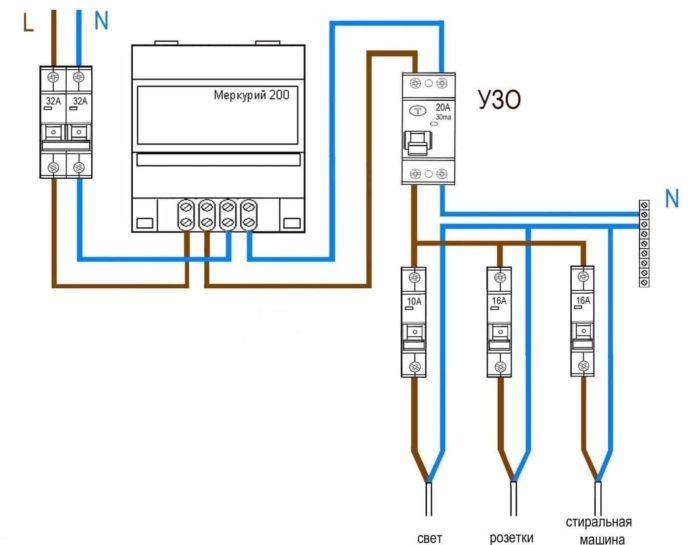

Для установки используется схема подключения счетчика Меркурий 200. Она подходит для сети 220 и 230 V. После монтирования к счетчику подается электроэнергия. Сразу же программируются необходимые тарифы и их смена по установленному времени.

Режимы индикаций

В приборе учета электроэнергии есть два режима индикации:

• режим отображения индикации накопленной энергии по текущему тарифу. На мониторе отражается число в кВт, которое было потрачено за все время эксплуатации счетчика. Слева отображается номер текущей тарификации — Т1, Т2, Т3, Т4. По курсорам на экране можно определить состояние счетчика на данный момент;
• Циклический режим индикации. Переключение на такой режим выполняется с помощью удобного меню. На мониторе показываются: учтенная энергия по каждому тарифу; дата и время; мощность нагрузки на сеть; сумма по всем вместе взятым тарифам. Перечисленные параметры могут одновременно все включаться в цикл или по одному. Нажатие на овальную кнопку позволяет вернуться в предыдущий режим индикации.

В режим отображения входит показ текущей даты, времени, потребленной энергии на начало месяца.

Снятие показаний

Снимать показания с прибора учета лучше вручную с помощью записи. Для этого нажимают кнопку, которая сменяет сведения для каждой отдельной тарификации. Затем все данные суммируются и рассчитывается задолженность по коммунальной квитанции.

Все данные фиксируются в начале и конце месяца, после чего сравниваются. На основании расчетов выполняется оплата. Чтобы снять показания счетчика электроэнергии, действуйте по инструкции.

1. По умолчанию установлена сумма показаний день и ночь. Нажмите на кнопку «Ввод», чтобы посмотреть показания для каждого тарифа.
2. Если счетчик работает как двухтарифный или трехтарифный, тогда нужно будет определить показания Т1, Т2, Т3.
3. Затем все показания суммируются и высчитывается оплата в денежном эквиваленте.

Смотреть показания можно без нажатия на кнопку. На мониторе каждые 10-15 секунд происходит смена насчитанных киловатт для каждой тарификации.

Как задается тарифное расписание

В программном обеспечении счетчика «Меркурий» 200 есть возможность прописывать до восьми точек смены тарифа. Режим характеризуется обозначением (Т1, Т2, Т3, Т4) и временем начала. Для каждого месяца устанавливаются рабочие, праздничные и выходные дни. Максимально допустимое количество праздничных дней в году — 16 для любой модели прибора учета. Действуйте по инструкции во время настройки.

1. Выберите месяц, для которого устанавливается тарификация. Перейдите к пункту «Рабочие дни».
2. Нажмите на кнопку два раза, выполните вызов меню,чтобы задать зону времени начала. Укажите букву и цифру тарифа и нажмите «Установить».
3. Для выключения существующей рабочей зоны можно нажать кнопку «Удалить».

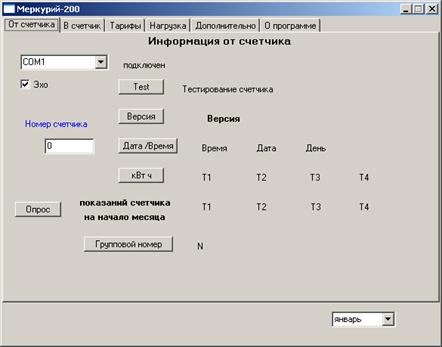

Все управление осуществляется с компьютера с помощью специального инсталлятора.

Частые вопросы

У обладателей многотарифных приборов учета могут возникнуть вопросы, которые касаются работоспособности счетчика «Меркурий» 200 .

Анализ отсутствия холостого хода электросчетчика выполняют после прокладки фазного напряжения номиналом 264 В. Импульсный выход счетчика переводят в поверочный режим. С помощью секундомера осуществляется контроль мигания индикатора потребляемой мощности.

Проверка покажет удовлетворительный результат, если за время 4,4 минуты счетчиком создавался один импульс.

На одном из тарифных планов энергомер перескакивает на несколько часов вперед. Можно ли самостоятельно вернуть прибор в прежний режим?

Такая операция не проводится в домашних условиях. Перепрограммировать устройство может квалифицированный специалист, у которого есть лицензия на такую деятельность. Купить новый счетчик будет дешевле.

Итак, электросчетчики Меркурий 200 подходят для установки в цепях с заземлением и без него. Многотарифные модели приборов выгодно устанавливать в домах, где работает электрическое отопление. Для него действует дневная и ночная тарификация. Абоненты могут экономно расходовать электроэнергию в период отопительного сезона.

Однофазный счётчик электроэнергии – Меркурий 200

Счётчик Меркурий 200 – однофазный и многотарифный прибор, учитывающий активную разновидность и мощностные характеристики потреблённой электрической энергии переменного тока. Аппарат может применяться в условиях частного сектора, квартиры МКД, общественного учреждения и прочих индивидуальных потребителей.

Устройство и принцип работы

Изделие включает следующие составные части:

• корпус;
• контактную колодку с шунтом;
• электронную плату с микросхемой усилителя, блоком питания, резервной батареей, микроконтроллером, внутренней памятью, управляющей схемой для подключения стороннего устройства, модемом и оптронной развязкой;

Параметры проходящей через устройство электроэнергии обрабатываются электронной платой, откуда данные поступают на жидкокристаллический дисплей, интерфейс и модем (для отдельных модификаций).

Технические характеристики

Характеристики	Величина
Номинальное напряжение (Uном), В	230
0,9 — 1,1
0,8 — 1,15
0 — 1,15
Базовое значение тока (Iб), А	5
Максимальное значение тока (Imax), А	60
Класс точности
Номинальное значение частоты, Гц	50
Стартовый ток (чувствительность), мА:
Постоянная (передаточное число) счетчиков, имп/кВт*ч:
Параметры импульсного выхода:
Полная мощность, потребляемая цепью тока, не более, В*А	2,5
Диапазон рабочих температур, °С	-40. +45
Габаритные размеры, мм	156 х 138 х 58
Масса счетчика, кг	0,6
Средняя наработка до отказа, час	150000
Нормативный срок службы, лет	30
Межповерочный интервал, лет	16
Цена, рос. руб.	от 1500

Документация прибора

Каталог счётчиков – Меркурий : Смотреть

Руководство по эксплуатации: Смотреть

Сертификат: Смотреть

Свидетельство: Смотреть

Описание типа: Смотреть

Гарантия на прибор

При соблюдении требований паспорта и руководства по эксплуатации от изготовителя, изделие принимается на гарантийный ремонт в сервисных центрах компании в течение 3-х лет после установки, или 42-х месяцев после выпуска. Для приёма аппарата на гарантийную замену вышедших из строя узлов необходимо приложить соответствующий талон из паспорта прибора.

Мигание индикатора

У каждого вида счётчика разные показатели А=5000 значит 50 миганий индикатора будет равняться 10Вт или 5 миганий – 1 Вт.

Преимущества прибора

Модель отличают следующие преимущества:

• наличие защиты от магнитного воздействия;
• возможность эксплуатации совместно с централизованной системой контроля;
• присутствие индикации, извещающей о проблемах и сбоях;
• большая функциональность в выводе информации и широкий диапазон измеряемых данных;
• компактность и удобство монтажа на стандартную рейку;
• длительный срок службы и надёжность;
• учёт электроэнергии по четырём тарифным планам;
• хранение информации во встроенной памяти.

Разновидности счётчика

Модель производится в трёх модификациях:

• 200.02 – оборудован интерфейсом CAN;
• 200.04 – кроме указанного интерфейса, включает PLС-модем;
• 200.05 – исполнение с модемом, но вместо интерфейса CAN установлен RS-485.

Замена батарейки

Учитывая, что слот элемента питания опломбирован, замена батареи должна производиться в ходе поверки или ремонта изделия в сервисном центре изготовителя или организации, выполняющей поверочные работы.

Для замены необходимо полностью раскрыть корпус прибора, изъяв старый элемент питания и вставив новый, с соблюдением полярности.

Снятие показаний

Показания снимаются в следующем порядке:

1. Коротко нажимается кнопка(показана красной стрелкой), расположенная ниже индикатора, до момента отображения на экране данных по тарифу Т1(красная стрелка = Т2) – выписываются целые значение, они находятся до запятой или точки(синий прямоугольник), цифры в красном прямоугольнике для учёта не записываются.
2. Операция повторяется аналогично для остальных тарифных планов(должны получится значение Т1=ххх; Т2=ххх).
3. Подсчитывается количество киловатт-часов отдельно для каждого тарифа путём вычитания прошлого значения, снятого месяцем ранее.
4. Отдельно рассчитывается сумма оплаты для каждого тарифа умножением на цену одного киловатт-часа, итоговые значения суммируются.

Альтернативный способ – не нажимая кнопку, дождаться отображения необходимых данных, регулярно сменяющихся на табло в автоматическом режиме. Дополнительно счётчик представляет текущую дату, время и общий расход по всем расценкам.

Можно ли сэкономить

Прибор оборудован надёжной защитой, исключающей вмешательство в работу с целью фальсификации показаний. Для уменьшения расхода потребителю необходимо прибегнуть к традиционным способам, предусматривающим использование энергоэкономных устройств и бережливое отношение к ресурсам.

Подключение счётчика

Устанавливать прибор должен квалифицированный электрик при условии отключённой подачи электроэнергии.

Предварительно устанавливается ДИН-рейка с помощью стандартных крепёжных средств, затем монтируется аппарат. После вскрытия крышки клеммной коробки подключаются провода, в соответствии со схемой, указанной в руководстве по эксплуатации счётчика или непосредственно на снятой крышке.

После подключения настраивается программное обеспечение, согласно необходимому количеству тарифных планов у конкретного потребителя.

Результат подключения отмечается в соответствующей графе паспорта.

В видео показано подключение Меркурий 201, Меркурий 200 подключается аналогично т.к. они оба являются однофазными счётчиками.

Схема подключения: Счетчик электроэнергии Меркурий 200.02, 200.04 интерфейс RS-485/CAN

Для работы интерфейса обязательно должно быть подано питание на счетчик!

Схема подключения

Строго соблюдать полярность подключения! Клеммы A и B не допустимо соединять с клеммами + и -!

При удлинении штатного кабеля использовать строго витую пару и установить терминирующий резистор 120 Ом максимально близко к счетчику.

В контроллере SAURES R6 питание 12 Вольт на клемму «RS-485 пит» подается только при установленной перемычке «SENSOR PWR».

В контроллере SAURES R4,R7 питание 12 Вольт на проводники «RS-485 пит» подается только при установленной перемычке «RS-485 pwr ON».

Для питания счетчика допустимо использовать внешний блок питания, особенно для случая контроллера питающегося от батареек и/или подключении нескольких счетчиков к одному контроллеру. При питании счетчика от внешнего источника не забыть снять вышеупомянутую перемычку, чтобы избежать короткого замыкания батарейки или её быстрого разряда!

Настройка контроллера

В настройках на вкладке RS-485/CAN или Цифровые каналы использовать тип «Счетчик электроэнергии Меркурий 20Х».

Не поддерживает широковещательный запрос.

Индивидуальный сетевой адрес шесть цифр заводского номера слева от знака МИНУС/ПРОБЕЛ.

Энергосбыт часто устанавливают в качестве сетевого адреса номер квартиры или kvНОМЕРКВАРТИРЫ.
