С наступлением холодов владельцы ВАЗ-2107 часто сталкиваются с неработающей печкой, что ухудшает комфорт в салоне и создает опасные условия для вождения. В этой статье мы рассмотрим процесс разборки печки на ВАЗ-2107, что поможет выявить и устранить неисправности. Правильное выполнение этой процедуры сэкономит средства на ремонте и позволит лучше понять устройство автомобиля, что поможет избежать подобных проблем в будущем.

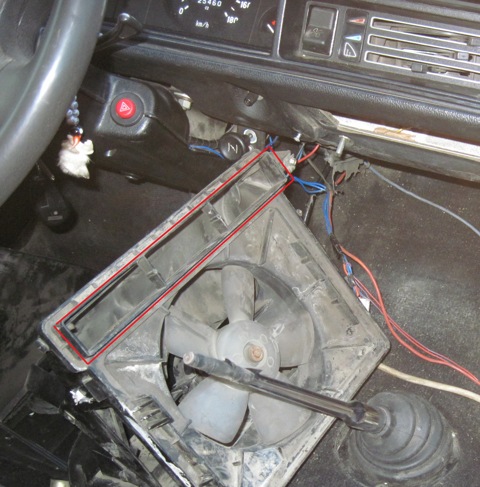

Инструкция по снятию корпуса печки на ВАЗ-2107
Чтобы разобрать печку, в первую очередь необходимо снять ее корпус. Это действие нельзя выполнять, пока минусовая клемма аккумулятора вашего автомобиля остается подключенной. Далее следуйте следующему порядку действий:
- сначала убираем корпус вещевого ящика и щиток приборов, а также панель, на которой установлена магнитола;
- переводим рычаг управления печкой вправо до упора;
- сливаем охлаждающую жидкость из системы;
- ослабляем хомуты и отсоединяем резиновые шланги, которые идут к патрубку отопителя (они предназначены для отвода жидкости);
- откручиваем два болта, расположенные внутри отсека двигателя, и снимаем уплотнитель;
- на креплении кронштейна рычагов управления печкой также находятся два болта, которые нужно открутить;
- немного ослабляем болты, удерживающие скобы крепления оболочек гибких тяг;
- после отсоединения тяг можно демонтировать кронштейн, это нужно сделать незамедлительно;
- снимаем правое и левое сопла, отвечающие за обогрев боковых стекол. Для этого потребуется немного усилия, так как там находятся защелки корпуса;
- отворачиваем гайку, которая крепит правый воздуховод (обогрев бокового стекла), отжимаем заслонки и защелки корпуса, снимая сам воздуховод;
- выполняем аналогичные действия с левым воздуховодом;
- теперь демонтируем кожух вентилятора печки и 4 пружинных держателя;
- откручиваем 4 гайки, которые крепят кожух радиатора, отсоединяем провод, находящийся на одной из них (масса), после чего снимаем и сам кожух;
- переходим к снятию воздухопровода, отвечающего за подогрев ветрового стекла.
Как натянуть цепь на ВАЗ-2107
На этом процесс разборки печки на ВАЗ-2107 завершен.
Как видно, на это уходит не так много времени и усилий. Все операции можно выполнить самостоятельно, без привлечения специалистов из сервисного центра.
Эксперты рекомендуют начинать разборку печки на ВАЗ-2107 с отключения аккумулятора для предотвращения короткого замыкания. Затем следует снять обшивку приборной панели, что обеспечит доступ к креплениям печки. Важно аккуратно открутить все болты и гайки, чтобы избежать повреждений. Специалисты подчеркивают, что стоит запомнить порядок снятия деталей, так как это упростит последующую сборку. После этого необходимо отсоединить патрубки охлаждающей жидкости и электрические разъемы. Завершив разборку, рекомендуется проверить состояние всех компонентов, чтобы при сборке использовать только исправные детали. Такой подход поможет избежать проблем в будущем и продлит срок службы системы отопления.

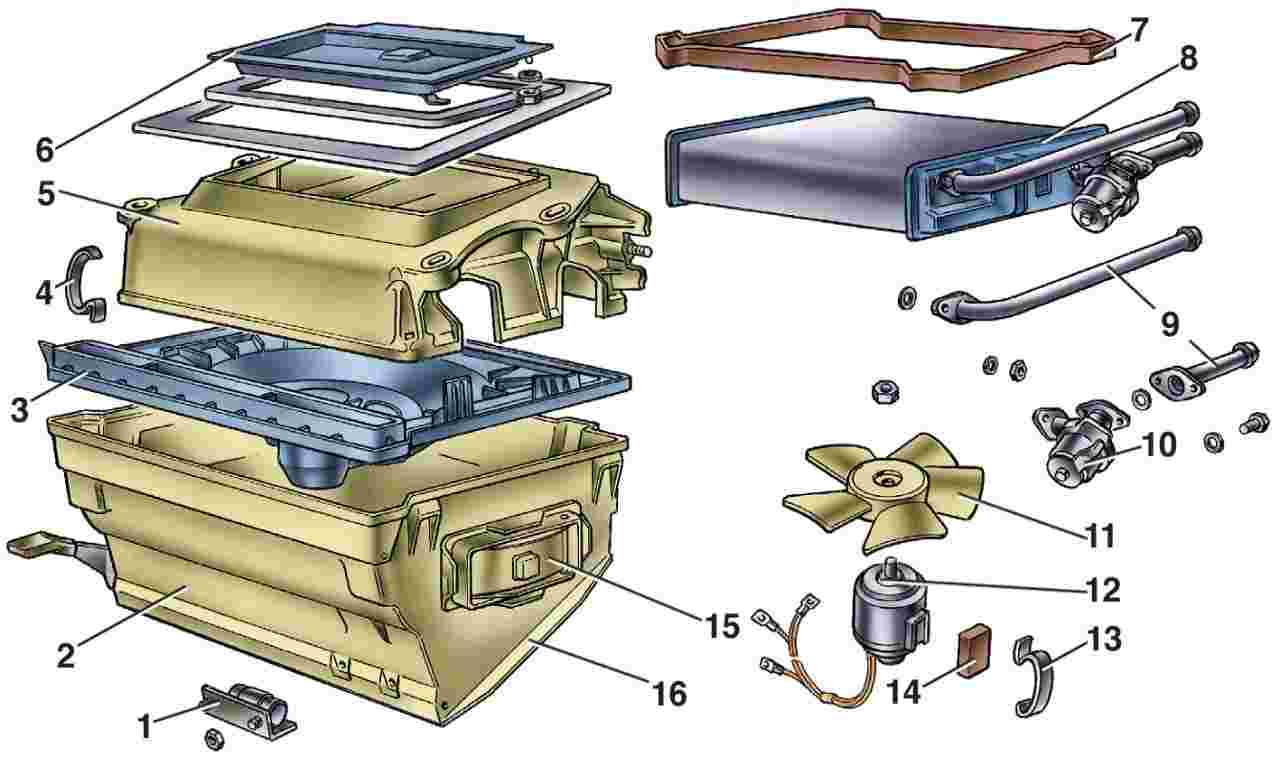

Процесс разборки корпуса печки на ВАЗ-2107
Разобрать печку недостаточно для ее восстановления. Для этого потребуется либо отремонтировать, либо заменить моторчик или радиатор. Однако перед этим необходимо разобрать корпус. Следуйте следующему порядку действий:
- В моторе вентилятора находятся две пружинные скобы. Их нужно снять, чтобы освободить вентилятор от кожуха.
- Открутите гайку, которая фиксирует крыльчатку, и отсоедините ее от электродвигателя.
- Сняв гайку крепления скобы, удалите воздухораспределительную крышку вентилятора.
- Внутри кожуха расположены защелки заслонок воздуховода, отвечающего за обогрев боковых стекол. Снимите кожух и отсоедините тяги.
- Ослабьте болты, которые фиксируют скобу, удерживающую оболочку гибкой тяги заслонки воздухопровода для обогрева ветрового стекла, и уберите ее.
- Отверните гайку скобы, которая крепит отводящие и подводящие трубы, снимите скобу и извлеките радиатор печки.
- Теперь необходимо отключить кран печки и отводящую трубу. Для этого отвинтите гайки крепления.
- Немного ослабьте болт скобы, который фиксирует оболочку гибкой тяги привода крышки воздухопритока, и снимите саму тягу.
- Отвинтите все гайки, которые крепят воздухоприток, и снимите с него крышку.
На этом разборка корпуса печки завершена. Сборку следует производить в обратном порядке. Как видно, это достаточно просто и не требует особых навыков или специализированного инструмента.
| Этап разборки | Необходимые инструменты | Важные нюансы |
|---|---|---|
| Подготовка | Отвертки (крестовая, плоская), ключ на 10, емкость для антифриза, ветошь | Слить антифриз из системы охлаждения, отсоединить аккумулятор, подготовить рабочее место. |
| Снятие элементов салона | Отвертки, ключ на 10, съемник для клипс (опционально) | Аккуратно снять облицовку тоннеля пола, центральную консоль, панель приборов. Запомнить расположение всех винтов и клипс. |
| Отсоединение патрубков и проводки | Отвертки, плоскогубцы, ключ на 10 | Отсоединить патрубки радиатора отопителя, провода от вентилятора и заслонок. Будьте осторожны с пластиковыми разъемами. |
| Демонтаж корпуса печки | Ключ на 10, отвертки | Открутить крепежные болты корпуса печки. Возможно, потребуется снять некоторые элементы воздуховодов. |
| Извлечение радиатора отопителя | Отвертки, плоскогубцы | Отсоединить крепления радиатора внутри корпуса печки. Аккуратно извлечь радиатор, стараясь не повредить соты. |
| Разборка вентилятора и заслонок | Отвертки | Отсоединить моторчик вентилятора, снять заслонки и их приводы. Оценить состояние всех элементов. |
Интересные факты
Вот несколько интересных фактов о разборке печки на ВАЗ-2107:
-
Уникальная конструкция: Печка на ВАЗ-2107 имеет довольно простую, но эффективную конструкцию, которая позволяет легко разбирать и собирать её. Это делает её одной из самых ремонтопригодных систем в автомобилях советского производства. Многие владельцы ВАЗ-2107 могут самостоятельно выполнить эту процедуру, что экономит деньги на сервисах.
-
Проблемы с обогревом: Часто причиной недостаточного обогрева в ВАЗ-2107 является не только неисправность самой печки, но и забитые радиаторы или проблемы с термостатом. При разборке печки стоит обратить внимание на состояние радиатора и системы охлаждения, чтобы избежать повторных проблем.
-
Советы по улучшению: При разборке печки можно улучшить её эффективность. Например, многие автолюбители рекомендуют установить более мощный вентилятор или использовать теплоизоляционные материалы для уменьшения потерь тепла. Это может значительно повысить комфорт в салоне автомобиля в холодное время года.
Проверка и замена фильтра печки на ВАЗ-2107
Перед тем как приступить к проверке и замене фильтра печки на ВАЗ-2107, необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся: крестовая и плоская отвертки, ключи на 10 и 13, новый фильтр, а также чистящие средства для удаления загрязнений.
Первым шагом является отключение аккумулятора, чтобы избежать короткого замыкания и других электрических проблем во время работы. После этого можно переходить к разборке панели приборов, так как фильтр печки находится за ней.
Снимите декоративную накладку, которая закрывает доступ к панели. Для этого аккуратно подденьте её плоской отверткой. После этого открутите винты, которые крепят панель к кузову автомобиля. Обычно они находятся в верхней и нижней части панели. Не забудьте также отключить все электрические разъемы, которые могут мешать снятию панели.
После снятия панели вы увидите блок отопителя, в котором и расположен фильтр. Чтобы получить к нему доступ, необходимо открутить несколько болтов, которые фиксируют крышку блока отопителя. Используйте ключ на 10 для этого. Будьте осторожны, чтобы не повредить пластиковые элементы.
Когда крышка будет снята, вы сможете увидеть фильтр. Проверьте его состояние: если он сильно загрязнен, его необходимо заменить. Для этого аккуратно извлеките старый фильтр, запомнив порядок его установки. Убедитесь, что в месте установки нет посторонних предметов и загрязнений.
Теперь установите новый фильтр, следуя инструкции на упаковке. Обычно фильтры имеют стрелку, указывающую направление потока воздуха. Убедитесь, что он установлен правильно, чтобы обеспечить эффективную работу печки.
После установки нового фильтра соберите блок отопителя в обратном порядке. Убедитесь, что все болты и разъемы надежно закреплены. Затем установите панель приборов и декоративную накладку на место.
В завершение подключите аккумулятор и проверьте работу печки. Убедитесь, что воздух проходит через новый фильтр без препятствий, и нет посторонних шумов или запахов. Если все работает исправно, вы успешно завершили процесс замены фильтра печки на ВАЗ-2107.
Вопрос-ответ
В каком положении должен стоять краник печки ВАЗ 2107?
Затем обратите внимание на кран, расположенный на печке. Если рычаг крана направлен горизонтально, то он закрыт. Если же рычаг направлен вертикально, то кран открыт, и салон будет обогреваться.
В какую сторону должен дуть вентилятор печки ВАЗ 2107?
Воздух должен идти с передней части машины — сквозь радиатор — к двигателю. Если вентилятор тянет в сторону радиатора (на улицу), значит, он работает неправильно, и эффект будет обратный: нагретый воздух гоняется по моторному отсеку, а радиатор не охлаждается.
Как определить, что радиатор печки на ВАЗ 2107 забит?
Получается, когда на ВАЗ 2107 не работает печка полностью, то есть дует, но воздух холодный, это часто говорит о том, что радиатор забит полностью. Его нужно промыть или заменить. Чтобы это быстро определить, нужно пощупать патрубки. Если входной патрубок теплый, а выходящий холодный, тогда неисправность очевидна.
Советы
СОВЕТ №1
Перед началом разборки печки обязательно отключите аккумулятор. Это предотвратит случайное замыкание и защитит электронику автомобиля.
СОВЕТ №2
Запомните или сделайте фотографии расположения всех деталей и проводов, чтобы избежать путаницы при сборке. Это поможет вам быстрее и легче вернуть все на место.
СОВЕТ №3
Используйте качественные инструменты и не спешите. Неправильное использование инструментов может повредить детали печки или другие элементы автомобиля.
СОВЕТ №4
Обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. В нем могут быть указаны специфические нюансы, касающиеся разборки печки именно для вашей модели.
