В этой статье рассмотрим, как проверить работоспособность датчика массового расхода воздуха (ДМРВ) на автомобиле ВАЗ-2110 с помощью мультиметра. Правильная работа ДМРВ важна для оптимизации работы двигателя, его экономичности и снижения выбросов. Мы предложим пошаговую инструкцию и видеоурок для самостоятельной диагностики состояния ДМРВ, что поможет избежать ненужных затрат на услуги автосервиса и поддерживать автомобиль в исправном состоянии.
ДМРВ – что это и где находится
Перед тем как рассказать о том, как проверить датчик массового расхода воздуха (ДМРВ) на ВАЗ-2110 с помощью мультиметра, стоит немного остановиться на самом устройстве.
ДМРВ отвечает за измерение объема воздуха, который поступает в двигатель. Его показания используются совместно с данными от двух других датчиков, которые фиксируют следующие параметры:
- атмосферное давление;
- температуру воздуха.
Этот датчик устанавливается исключительно на инжекторные двигатели.
По своей сути, ДМРВ представляет собой термоанемометрический расходомер. Внутри него находится тонкая платиновая проволока, которая изменяет свои свойства в зависимости от объема проходящего воздуха: чем больше воздуха, тем ниже температура проволоки. Для поддержания необходимой температуры платины, бортовой компьютер подает на нее определенное напряжение, которое затем используется ЭБУ для расчета объема воздушных масс.
Таким образом, исправность датчика имеет прямое влияние на эффективность работы всего двигателя. ДМРВ — это компактное устройство, которое устанавливается непосредственно на воздушный фильтр. От него также идет трубка к дроссельной заслонке.
Эксперты отмечают, что проверка работоспособности датчика массового расхода воздуха (ДМРВ) на ВАЗ-2110 с помощью мультиметра — это важный шаг в диагностике системы впуска. Видеоуроки по этой теме демонстрируют, как правильно подключить прибор и интерпретировать полученные данные. Специалисты рекомендуют сначала ознакомиться с технической документацией, чтобы знать, какие параметры должны быть в норме. В процессе проверки важно обратить внимание на сопротивление и напряжение на выходе датчика. Неправильные значения могут указывать на неисправность, что в свою очередь влияет на работу двигателя. Эксперты подчеркивают, что регулярная диагностика ДМРВ помогает избежать серьезных проблем с автомобилем и обеспечивает его стабильную работу.
Неисправности и причины, их вызвавшие
Неисправность устройства, отвечающего за контроль массового расхода воздуха, можно определить по следующим признакам:
- загорается индикатор проверки двигателя на приборной панели;
- наблюдается повышенное потребление топлива;
- скорость разгона автомобиля значительно замедлена;
- двигатель не запускается сразу при горячем состоянии;
- мощность двигателя заметно уменьшилась.
Основными причинами поломки датчика являются механические повреждения или небрежное отношение владельца автомобиля к регулярному обслуживанию. Часто именно редкая замена воздушного фильтра становится причиной быстрого выхода датчика из строя. Если в него попадает масло или вода, его работоспособность может быть серьезно нарушена.
Поэтому при каждой замене воздушного фильтра важно проверять состояние резинового уплотнителя, который находится между фильтром и датчиком. Этот элемент играет ключевую роль в защите от попадания неочищенного воздуха.
| Этап проверки | Действия | Ожидаемые показания мультиметра (для ВАЗ-2110 с ДМРВ Bosch 0 280 218 037) |
|---|---|---|
| 1. Подготовка | Заглушить двигатель, выключить зажигание. Отсоединить разъем от ДМРВ. | N/A |
| 2. Проверка питания (контакты 1 и 2) | Подключить мультиметр в режиме измерения постоянного напряжения (DCV) к контактам 1 (плюс) и 2 (минус) разъема ДМРВ. Включить зажигание. | 12-14 В |
| 3. Проверка массы (контакты 2 и 3) | Подключить мультиметр в режиме измерения сопротивления (Ом) к контактам 2 (масса) и 3 (масса). | Около 0 Ом (короткое замыкание) |
| 4. Проверка опорного напряжения (контакты 2 и 4) | Подключить мультиметр в режиме измерения постоянного напряжения (DCV) к контактам 2 (масса) и 4 (опорное напряжение). Включить зажигание. | 5 В |
| 5. Проверка сигнала ДМРВ (контакты 2 и 5) – заглушенный двигатель | Подключить мультиметр в режиме измерения постоянного напряжения (DCV) к контактам 2 (масса) и 5 (сигнальный). Включить зажигание. | 0.996 – 1.03 В (для нового/исправного ДМРВ) |
| 6. Проверка сигнала ДМРВ (контакты 2 и 5) – работающий двигатель | Подключить мультиметр в режиме измерения постоянного напряжения (DCV) к контактам 2 (масса) и 5 (сигнальный). Запустить двигатель и дать ему поработать на холостом ходу. | 1.05 – 1.2 В (на холостом ходу) |
| 7. Проверка сигнала ДМРВ (контакты 2 и 5) – при увеличении оборотов | Удерживая мультиметр подключенным, плавно увеличивать обороты двигателя. | Напряжение должно плавно увеличиваться пропорционально оборотам (до 3-4 В при высоких оборотах). |
Интересные факты
Вот несколько интересных фактов о проверке работоспособности датчика массового расхода воздуха (ДМРВ) на ВАЗ-2110 с помощью мультиметра:
-
Принцип работы ДМРВ: Датчик массового расхода воздуха измеряет количество воздуха, поступающего в двигатель, и передает эту информацию в ЭБУ (электронный блок управления). Это позволяет оптимизировать смесь топлива и воздуха для достижения максимальной эффективности работы двигателя.
-
Использование мультиметра: Для проверки ДМРВ с помощью мультиметра необходимо измерить сопротивление и напряжение на выводах датчика. Это позволяет определить, работает ли датчик корректно и не требует ли замены. Важно знать, какие значения должны быть в норме, чтобы правильно интерпретировать результаты.
-
Влияние неисправного ДМРВ: Неисправный датчик может привести к различным проблемам, таким как увеличение расхода топлива, потеря мощности и нестабильная работа двигателя. Проверка ДМРВ с помощью мультиметра — это простой и эффективный способ диагностики, который может сэкономить время и деньги на ремонте.
Способы выявления неисправности
Среди самых простых действий можно выделить следующие:
Читайте также:
- отключение датчика;
- запуск автомобиля;
- если компьютер не находит в системе контроля ДМРВ, двигатель переходит в безопасный режим.
В данной ситуации воздух и топливо поступают в зависимости от положения дроссельной заслонки. В таком режиме необходимо проехать 200-300 метров. Признаком неисправности служит слишком резкий разгон автомобиля.
Важно помнить, что датчик должен оставаться сухим и максимально чистым. Если на нем обнаруживается маслянистый налет или влага, необходимо срочно заменить воздушный фильтр. Загрязнение устройства требует:
- проверки уровня масла;
- очистки маслоотделителя, установленного в вентиляционном отверстии картера;
- замены резинового уплотнителя.

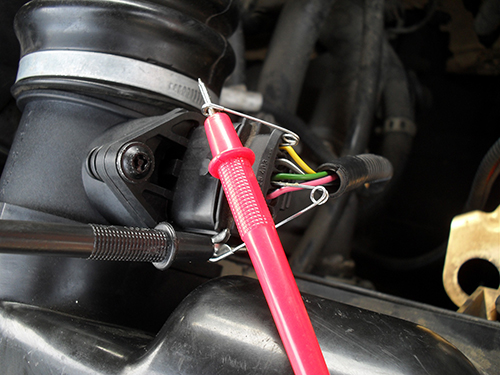

Проверка с помощью мультиметра
Сначала необходимо установить тестер на диапазон измерения до 2-х вольт постоянного тока. Также важно правильно осуществить замеры. Следует учитывать, что в зависимости от года выпуска, цвета проводов могут варьироваться. Однако, к счастью, их расположение остается стандартным. От ветрового стекла провода располагаются в следующем порядке:
- входящий сигнал (чаще всего желтого цвета);
- электропитание (серо-белый);
- земля (зеленый с черным);
- выход к основному реле (обычно черно-розовый).

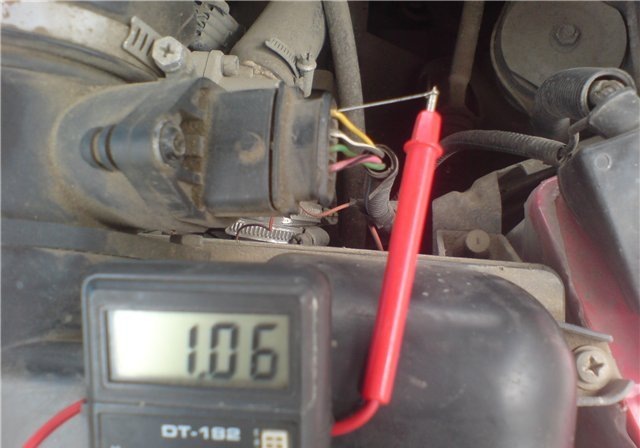

Красный щуп мультиметра подключается к первому проводу, а черный — к заземлению. В зависимости от полученных показаний можно оценить состояние самого датчика:
- хорошо – до 1,02;
- удовлетворительно – до 1,03;
- предел работоспособности – до 1,04;
- скоро выйдет из строя – до 1,05;
- значения выше указанных свидетельствуют о неисправности устройства.
Другие советы
Иногда датчик может не функционировать должным образом после перепрошивки блока управления двигателем (ЭБУ). Проверить это довольно просто. Если двигатель работает на холостом ходу, можно отключить клемму датчика. Если при этом мотор не глохнет, то, скорее всего, проблема кроется именно в блоке управления.
Чтобы точно определить, что происходит с датчиком, можно воспользоваться диагностическим оборудованием, таким как мотор-тестер. Однако такое оборудование стоит немалых денег, и его редко можно встретить в частных гаражах. Поэтому для диагностики лучше обратиться в автосервис.
Тем не менее, существует довольно простой способ проверить исправность ДМРВ. Его можно легко заменить на новый или взять на время у знакомого. Если после замены работа двигателя изменится, это будет свидетельствовать о том, что контролирующее устройство вышло из строя.
Что делать, если датчик не работает
Новый прибор стоит довольно дорого — до 3,5 тысячи рублей. Поэтому, прежде чем отправляться на рынок за покупкой, стоит попробовать отремонтировать старый. Конечно, гарантировать успех нельзя, но вы ничего не теряете.
Сначала необходимо отключить клемму минус от аккумулятора. Затем следует снять датчик и разобрать его. Важно быть предельно осторожным, чтобы не повредить платиновую проволоку — к ней не следует прикасаться. Остальные детали можно аккуратно протереть специальной жидкостью для чистки карбюраторов.
Регулировка сцепления на ВАЗ-2110
В заключение стоит отметить, что не всегда значительное снижение мощности двигателя или увеличение расхода топлива указывают на неисправность датчика, который контролирует массовый расход воздуха. Тем не менее, именно его поломка чаще всего становится причиной упомянутых проблем. Не забывайте, что регулярный уход за автомобилем — это залог его долговечности.
Видео, демонстрирующее процесс проверки ДМРВ:
Частые ошибки при проверке ДМРВ
При проверке датчика массового расхода воздуха (ДМРВ) на ВАЗ-2110 с помощью мультиметра, важно избегать распространенных ошибок, которые могут привести к неправильным результатам и, как следствие, к ненужным затратам на ремонт или замену. Рассмотрим основные из них.
1. Неправильная настройка мультиметра. Перед началом измерений убедитесь, что мультиметр настроен на правильный режим. Для проверки сопротивления необходимо установить его в режим измерения омов (Ω). Если вы планируете проверять напряжение, переключите мультиметр в режим измерения постоянного напряжения (DCV).
2. Игнорирование схемы подключения. Перед началом проверки обязательно ознакомьтесь со схемой подключения ДМРВ. Неправильное подключение щупов мультиметра может привести к повреждению как датчика, так и самого мультиметра. Убедитесь, что вы знаете, какие контакты отвечают за питание, массу и сигнальный выход.
3. Неправильная интерпретация результатов. Даже если вы правильно провели измерения, важно правильно интерпретировать полученные данные. Например, если вы измеряете сопротивление, то его значение должно находиться в пределах, указанных в технической документации. Если оно значительно отличается, это может указывать на неисправность датчика.
4. Пропуск проверки на наличие механических повреждений. Перед тем как использовать мультиметр, внимательно осмотрите ДМРВ на предмет видимых повреждений, таких как трещины, коррозия или обрыв проводов. Механические повреждения могут быть причиной неправильной работы датчика, и их необходимо устранить до проведения электрических измерений.
5. Неучет температуры окружающей среды. ДМРВ может работать неправильно при экстремальных температурах. Если вы проводите проверку в условиях низких или высоких температур, это может повлиять на результаты. Попробуйте проводить измерения в более стабильных температурных условиях.
6. Пренебрежение к калибровке мультиметра. Регулярная калибровка мультиметра — важный аспект, который не следует игнорировать. Если ваш мультиметр не откалиброван, результаты измерений могут быть неточными. Убедитесь, что ваш инструмент находится в исправном состоянии и правильно откалиброван перед началом работы.
Избегая этих распространенных ошибок, вы сможете более точно и эффективно проверить работоспособность ДМРВ на вашем автомобиле ВАЗ-2110, что поможет избежать ненужных затрат и обеспечить надежную работу двигателя.
Вопрос-ответ
Каковы основные признаки неисправности ДМРВ на ВАЗ-2110?
Основные признаки неисправности ДМРВ включают нестабильную работу двигателя, повышенный расход топлива, затрудненный запуск, а также появление ошибок в системе управления двигателем. Если вы заметили эти симптомы, стоит проверить ДМРВ с помощью мультиметра.
Какие параметры нужно измерять мультиметром для проверки ДМРВ?
Для проверки ДМРВ с помощью мультиметра необходимо измерить сопротивление и напряжение на выходе датчика. Обычно проверяют сопротивление между выводами, а также напряжение на выходе при различных режимах работы двигателя. Эти параметры помогут определить, исправен ли датчик.
Как правильно использовать мультиметр для проверки ДМРВ?
Для проверки ДМРВ с помощью мультиметра сначала отключите датчик от разъема. Затем установите мультиметр в режим измерения сопротивления и подключите щупы к выводам датчика. После этого проверьте напряжение на выходе, подключив мультиметр в режиме измерения напряжения к соответствующим выводам при работающем двигателе. Сравните полученные значения с нормами, указанными в технической документации.
Советы
СОВЕТ №1
Перед началом проверки ДМРВ обязательно отключите аккумулятор автомобиля. Это поможет избежать короткого замыкания и защитит мультиметр от повреждений.
СОВЕТ №2
При измерении сопротивления используйте режим омметра на мультиметре. Убедитесь, что щупы мультиметра надежно соединены с контактами ДМРВ для получения точных показаний.
СОВЕТ №3
Обратите внимание на значения, указанные в технической документации вашего автомобиля. Сравните полученные результаты с этими значениями, чтобы определить, работает ли ДМРВ корректно.
СОВЕТ №4
Если вы не уверены в своих действиях, лучше обратиться к специалисту. Неправильная диагностика может привести к дополнительным проблемам с автомобилем.
