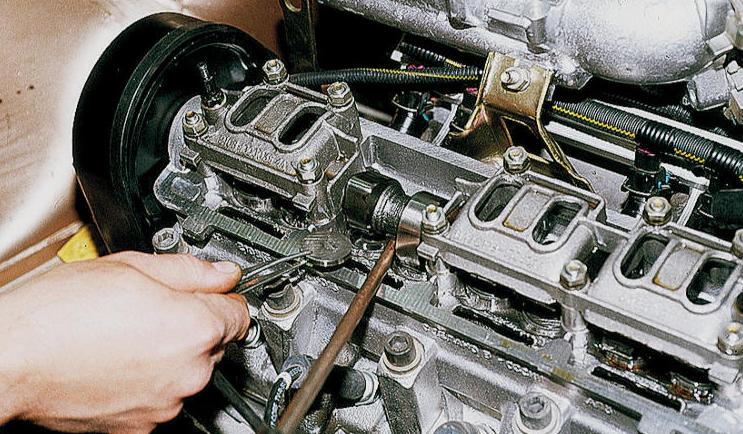

Регулировка клапанов на ВАЗ-2109 — важная процедура для поддержания двигателя в оптимальном состоянии и предотвращения его износа. Правильная настройка зазоров между клапанами и толкателями улучшает работу двигателя, повышает мощность и экономичность, а также снижает уровень шума. В этой статье мы объясним, зачем регулировать клапаны, и пошагово расскажем, как выполнить эту процедуру самостоятельно, что поможет избежать затрат на услуги автосервисов и продлить срок службы автомобиля.
Когда нужно регулировать клапаны
Чаще всего владельцы автомобилей ВАЗ-2109 занимаются регулировкой клапанов, когда слышат специфические звуки или после капитального ремонта двигателя. Эксперты рекомендуют выполнять эту процедуру каждые 30 тысяч километров пробега. Хотя такие работы можно доверить сервисному центру, многие автовладельцы предпочитают справляться с ними самостоятельно.
Регулировка клапанов на ВАЗ-2109 является важной процедурой, которая обеспечивает оптимальную работу двигателя. Эксперты отмечают, что правильная настройка зазоров между клапанами и толкателями способствует улучшению компрессии и снижению расхода топлива. Для начала необходимо подготовить автомобиль, установив его на ровной поверхности и отключив аккумулятор. Затем, с помощью специального инструмента, проверяется зазор в каждом из клапанов. Если зазор не соответствует норме, его корректируют с помощью регулировочных шайб. Важно помнить, что слишком большой или маленький зазор может привести к серьезным повреждениям двигателя. Регулярная проверка и регулировка клапанов не только продлевает срок службы автомобиля, но и повышает его надежность на дороге.
Зачем нужно регулировать клапаны
Для компенсации термического расширения клапанов необходимо установить зазор: 0,2 мм для впускных и 0,35 мм для выпускных. При этом допустимая погрешность не должна превышать 0,05 мм. Если зазоры отсутствуют или их размеры недостаточны, клапан не сможет полностью закрыть цилиндр.
Это может привести к снижению компрессии или даже к прогару. В случае слишком большого зазора двигатель потеряет свою мощность.
| Инструмент/Материал | Назначение | Примечания |
|---|---|---|
| Набор рожковых ключей | Откручивание/закручивание гаек регулировочных винтов | Размеры 13 и 17 мм |
| Щупы для регулировки клапанов | Измерение зазора между клапаном и коромыслом | Набор щупов с шагом 0.05 мм |
| Отвертка плоская | Удержание регулировочного винта | Ширина жала 6-8 мм |
| Вороток с головкой на 19 мм | Проворачивание коленчатого вала | Для установки поршня в ВМТ |
| Маркер или мел | Отметка положения шкива коленвала | Для контроля ВМТ |
| Ветошь | Очистка деталей | Удаление масла и грязи |
| Новые прокладки клапанной крышки | Замена старых прокладок | Предотвращение утечек масла |
| Динамометрический ключ | Затяжка гаек с нужным моментом | Для регулировочных гаек и гаек клапанной крышки |
| Фонарик | Освещение рабочей зоны | Для лучшей видимости |
| Руководство по ремонту ВАЗ-2109 | Справочная информация по зазорам и порядку регулировки | Обязательно для точной регулировки |
Интересные факты
Вот несколько интересных фактов о регулировке клапанов на ВАЗ-2109:
-
Регулировка зазоров: На ВАЗ-2109 используется система регулировки зазоров клапанов с помощью шайб. Это позволяет точно настраивать зазоры, что критически важно для правильной работы двигателя. Неправильный зазор может привести к потере мощности, увеличенному расходу топлива и даже повреждению двигателя.
-
Периодичность регулировки: Регулировка клапанов на ВАЗ-2109 рекомендуется проводить каждые 15-20 тысяч километров пробега. Это связано с тем, что со временем клапанные механизмы изнашиваются, и зазоры могут изменяться, что влияет на эффективность работы двигателя.
-
Значение температуры: При регулировке клапанов важно учитывать температуру двигателя. Зазоры следует проверять и настраивать на холодном двигателе, так как при нагреве металл расширяется, и зазоры могут изменяться. Это позволяет избежать ошибок и гарантирует, что клапаны будут работать в оптимальном режиме.
Подготовка к регулированию
Перед началом ремонтных работ важно дождаться, пока двигатель остынет. Оптимальная температура для регулировки клапанов не должна превышать 20 градусов.
Для выполнения работы вам понадобятся следующие инструменты:
- набор гаечных ключей;
- отвертка;
- пинцет;
- съемник;
- измерительный щуп;
- регулировочные шайбы;
- прокладки для 8 клапанов.
Закрепите автомобиль на ручном тормозе и поднимите одно из передних колес с помощью домкрата – это позволит вам вращать коленвал, после чего включите 5-ю передачу.
Далее выполните следующие шаги:
- Отсоедините патрубки от крышки клапанов, снимите воздухоочиститель. Затем отсоедините тросы заслонок от карбюратора.
- Открутите две гайки, снимите крышку и удалите остатки масла. Затем демонтируйте крышку ремня ГРМ.
- Установите поршень цилиндра № 1 в верхнюю мертвую точку (ВМТ) в такте сжатия.
Методика регулировки клапанов
После завершения подготовительных мероприятий можно переходить к регулировке. Если у вас уже есть опыт ремонта автомобилей, процесс настройки не вызовет у вас затруднений.
Регулировку следует выполнять в порядке цилиндров. Важно помнить, что клапаны под номерами 2, 3, 6 и 7 являются впускными, а остальные – выпускными.
Чтобы упростить задачу, рекомендуется отметить шкив распределительного вала специальными метками с интервалом в 90 градусов. При повороте распредвала на 90 градусов коленвал совершит полный оборот на 180 градусов.
Сопоставьте метки на шкиве с отметками на панели кожуха ремня, затем сделайте поворот по часовой стрелке еще на два зубца. Эта схема позволит сместить кулачки.
Для измерения зазора используйте щуп. Если он проходит между толкателями и кулачками с небольшим усилием, значит, все сделано правильно.
Если зазоры не соответствуют номинальным значениям, выполните следующие шаги:
- установите инструмент для регулировки зазора на шпильки подшипников;
- поверните толкатель так, чтобы отверстие оказалось к вам. С помощью рычага переместите толкатель до упора, затем зафиксируйте его;
- аккуратно извлеките шайбу с помощью пинцета, на ней будет указана ее толщина.
Для удобства выбора новой шайбы вам поможет специальная формула для расчета толщины: Н = А + (В – С).
Таблица для расшифровки:
- Н – толщина новой шайбы;
- А – толщина старой шайбы;
- В – текущий зазор;
- С – необходимый зазор.
После того как вы определите нужную толщину шайбы и установите ее, снова измерьте зазор. Повторяйте эту процедуру, пока не достигнете требуемого значения. Для остальных цилиндров регулировку проводите в том же порядке.
Читайте также:
https://youtube.com/watch?v=6MFkSPAI8Yw
Частые ошибки при регулировке клапанов
Регулировка клапанов на ВАЗ-2109 — это важная процедура, которая требует внимательности и аккуратности. Однако даже опытные автомобилисты могут допустить ошибки, которые могут привести к снижению производительности двигателя или его поломке. Рассмотрим наиболее распространенные ошибки, которые могут возникнуть в процессе регулировки клапанов.
1. Неправильный порядок регулировки. Одной из самых частых ошибок является игнорирование порядка регулировки клапанов. Важно следовать рекомендациям производителя и регулировать клапаны в определенной последовательности, чтобы избежать перекрытия и неправильной работы двигателя.
2. Неправильный зазор. При регулировке клапанов необходимо точно соблюдать зазор между клапаном и толкателем. Использование неподходящих щупов или игнорирование рекомендаций по зазорам может привести к тому, что клапаны будут либо не закрываться полностью, либо не открываться, что негативно скажется на работе двигателя.
3. Пропуск клапанов. Иногда, в спешке или из-за невнимательности, можно пропустить регулировку одного или нескольких клапанов. Это может привести к неравномерной работе двигателя, повышенному расходу топлива и увеличению износа деталей.
4. Неправильная установка распределительного вала. Если распределительный вал установлен неправильно, это может привести к неправильной работе клапанов. Перед началом регулировки необходимо убедиться, что вал установлен в правильное положение, а метки совпадают.
5. Игнорирование состояния деталей. Перед регулировкой клапанов стоит проверить состояние всех деталей, включая толкатели, пружины и самих клапанов. Изношенные или поврежденные детали могут негативно повлиять на результаты регулировки и работу двигателя в целом.
6. Неправильная затяжка гаек. После регулировки клапанов необходимо правильно затянуть гайки, фиксирующие их. Слишком сильная затяжка может привести к повреждению резьбы или деформации деталей, а слишком слабая — к их ослаблению и потере зазора.
7. Отсутствие проверки после регулировки. После завершения регулировки клапанов важно провести проверку их работы. Запуск двигателя и прослушивание его работы помогут выявить возможные проблемы, которые можно устранить до того, как они приведут к серьезным поломкам.
Избегая этих распространенных ошибок, вы сможете обеспечить правильную и эффективную регулировку клапанов на вашем ВАЗ-2109, что в свою очередь положительно скажется на работе двигателя и его долговечности.
Вопрос-ответ
Сколько стоит регулировка клапанов на ВАЗ 2109?
От 2 500 руб.
Как ведет себя машина при зажатых клапанах?
Двигатель теряет мощность. При зажатых клапанах это происходит из-за отсутствия их полного хода. Работа ДВС сопровождается нехарактерными звуками. При неполном закрытии/открытии клапаны могут шуметь, стучать, трещать и т. д.
Советы
СОВЕТ №1
Перед началом регулировки клапанов обязательно ознакомьтесь с технической документацией вашего автомобиля. В ней указаны необходимые параметры зазоров, которые помогут вам правильно выполнить настройку.
СОВЕТ №2
Используйте качественные инструменты, такие как щупы для измерения зазоров и ключи для откручивания гаек. Это обеспечит точность и удобство в процессе регулировки, а также предотвратит повреждение деталей.
СОВЕТ №3
Перед регулировкой клапанов убедитесь, что двигатель холодный. Это позволит избежать ошибок в измерениях, так как зазоры могут изменяться при нагреве двигателя.
СОВЕТ №4
После завершения регулировки клапанов обязательно проведите тест-драйв автомобиля. Это поможет убедиться, что все работает корректно и нет посторонних звуков, указывающих на неправильную настройку.
