Как научиться читать электромонтажные схемы

Как читать монтажные схемы и делать по ним монтаж

Монтажные схемы — это чертежи, показывающие реальное расположение компонентов как внутри, так и снаружи объекта, изображённого на схеме. Такие схемы чертят для монтажа многих видов радиоаппаратуры и не только, с помощью монтажных схем например, собирают электрические шкафы. Монтажная схема представляет собой список радиодеталей, узлов и компонентов, но они не соединяются между собой дорожками, на выводах этих элементов указывается маршрут. Маршрут – это буквенно-цифровое обозначение на схеме, указывается на выводах элементов, указывает на то, с каким другим элементом эта цепь должна соединяться. Все монтажные схемы читаются одинаково, но инженеры их могут рисовать по разному. В данной статье мы научимся читать монтажные схемы и делать монтаж, все примеры буду приводить с электрическими шкафами.

Монтажные схемы

При монтаже удобно работать с двумя схемами, с монтажной и принципиальной электрической. Монтажная схема чертится после составления принципиальной, некоторые пункты при составлении монтажных схем могут упускаться, в таком случае можно обратиться к электрической схеме. Возьмем небольшой кусочек схемы и посмотрим как ее нужно читать, как правильно указывать маршрут и т.п., к примеру имеется вот такой кусочек монтажной схемы:

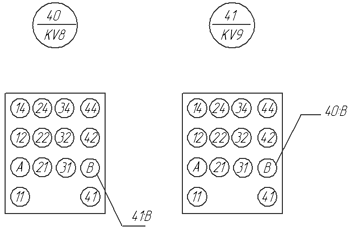

На схеме изображены 2 релюшки, какого они типа и на какое напряжение обычно указывается рядом с релюшками, или пишется в электрической схеме, т.е. если в монтажной схеме не написано (или может забыли написать) рабочее напряжение какого либо элемента, открываете электрическую схему, находите там этот элемент и смотрите. В данном случае у нас изображены 2 релюшки: KV8 и KV9, в кружочках, выше элемента указывается порядковый номер или номер элемента. А кружочки что внутри это как вы наверное уже поняли контактные площадки релюшек, если по другому, то посадочные места, контакты. Внутри кружочков так же пишется цифра, а буквами —А- и —В- означаются контакты для питания.

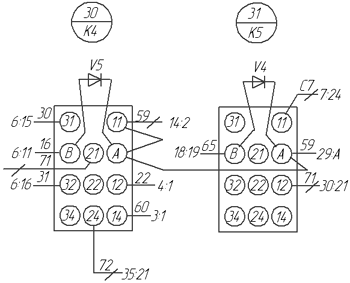

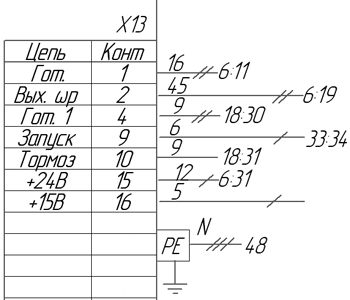

Контакты которые должны соединяться с другими элементами, выносятся полосками за край корпуса и с краю пишется маршрут, в нашем случае от элемента -40- отходит один контакт с маршрутом -41В-, данный маршрут говорит о том, что контакт номер –В- элемента номер -40- должен соединяться с контактом -В- элемента элемента -41-. Можно сказать, что контакты –В- релюшек -40- и -41- соединяются вместе. Что касается указаний маршрута на кембриках, то на элементе -40- на контакт -В- закручивается (т.к. у нас контакты релюшек с винтовыми клеммами) провод на который одет кембрик с надписью -41:В-, а на элементе -41- к контакту -В- одевается другой кембрик с маршрутом -40:В-.

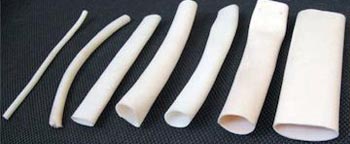

Если выразиться попроще, то на кембриках (или кабельных маркерах) указываются обратные маршруты с соединяемыми элементами.

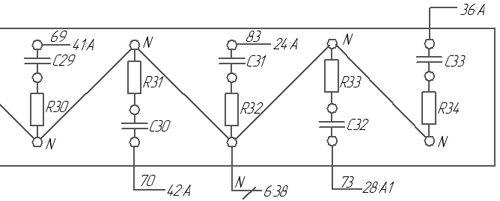

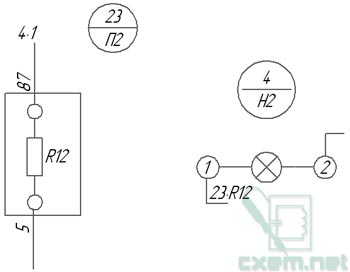

На некоторых элементах, например на тех же релюшках, могут быть пририсованы какие-нибудь радиоэлементы, ниже на схеме параллельно обмоткам релюшек нарисованы диоды:

Такие элементы, как правило на чертежах соединятся прямо с контактами БЕЗ указаний маршрутов – зачем писать маршрут когда и так понятно, что анод диода -VD5- соединяется с контактом –В- релюшки -К4-, а катод соединяется с контактом –А- того же элемента. На вывода таких элементов кембрики НЕ одеваются и маршрут соответственно тоже, не пишется. Если посмотрите внимательнее, то на схеме 2 увидите так называемую перемычку, которая соединяет контакты -А- элементов -30- и -31- (релюшек -К4- и -К5-) между собой. Такие перемычки обычно рисуют в тех случаях, когда проще провести линию между элементами, особенно если они располагаются рядом друг с другом, чем писать маршрут на схеме. Если бы элементы располагались в разных концах монтажной схемы, то рисовать длинную линию соединяющую эти два элемента не имеет смысла, проще указать маршрут. Думаю и тут понятно, что контакт -А- элемента -30- соединяется с контактом –А- элемента -31-. На схеме есть еще перемычка, которая соединяет контакты -11- и –А- элемента -30- между собой. В перемычках обычно не указывают маршрут, как на монтажной схеме, так и при монтаже этого участка схема, но новичкам все же советую не лениться и подписывать кембрики.

Монтаж схемы может выполняться разными проводами, например экранированным, силовым, обычным монтажным и т.п. или проводами у которых разное сечение. На монтажных схемах с краю обычно всегда пишут, какие провода нужно использовать для монтажа и какое у них сечение, пример ниже:

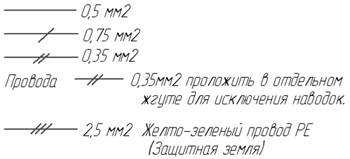

Ниже вы можете увидеть небольшой участок такой схемы, где указано, каким проводом делать монтаж этих цепей. Из схемы видно, что монтаж контактов 1,2,4 разъема Х13 должен выполняться проводом, с сечение которого 0.35мм2, а соединение (монтаж) контактов 9,15,16 выполняются проводом 0.75мм2 и т.д. Кстати, монтаж заземления выполняется проводом желто-зеленого цвета, так принято.

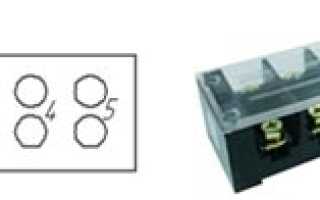

Обычно, большинство элементов на монтажных схемах легко читается и понимается, многие элементы (резисторы, конденсаторы, диоды, лампочки …) обозначаются стандартным образом.

Но часто, на монтажке рисуют элементы, посмотрев на которые не сразу понимаешь что это, в таких случаях смотрим на порядковый номер элемента и идем искать его на принципиальной электрической схеме. Вот, к примеру один из вариантов обозначения винтовых клеммников – согласитесь, сразу и не поймешь что это такое.

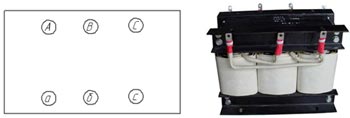

Ниже обозначение на монтажной схеме трехфазного трансформатора, то, что это возможно трансформатор, можно догадаться по надписям А,В,С (фазы).

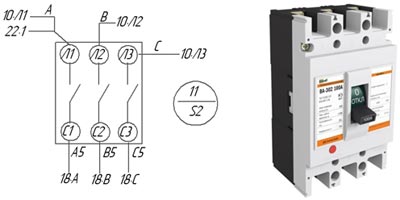

Вот так может обозначаться трехполюсный автоматический выключатель

Монтаж

Монтажник обычно занимается соединением деталей в корпусе шкафа между собой проводами. Но в обязанности некоторых входит и расстановка элементов внутри шкафа. Мы же будем рассматривать только соединение элементов между собой проводами. Прежде чем приступать к монтажу, прикиньте в голове, как будете прокладывать жгуты проводов внутри шкафа. Старайтесь не прокладывать много жгутов, если в монтажной схеме есть элементы, которые соединяются между собой экранированным проводом, то экранированные провода нужно прокладывать отдельно, а сами экраны нужно соединять с общим проводом или землей. Силовые провода желательно крепить после выполнения основного монтажа. Провода для монтажа обычно выдают в катушках или бобинах, разматывать их следует аккуратно и не нужно отрезать несколько концов, для удобства их помещают в специальные подставки для удобной размотки, и еще, не выкидывайте табличку которая прилагается к проводу, на табличке указывается сечение провода и некоторые другие параметры, если потеряете – в следующий раз будет тяжело определить параметры провода. Кембрики нужны для того, чтобы указывать на них маршрут, которые затем одеваются на концы проводов. Указание маршрутов необходимо для того, чтобы самому не запутаться в проводах, отпадает необходимость каждый раз прозванивать их в случае, если вы забыли какой провод куда идет. Кроме того, таким образом облегчается поиск неисправностей и ремонт устройства.

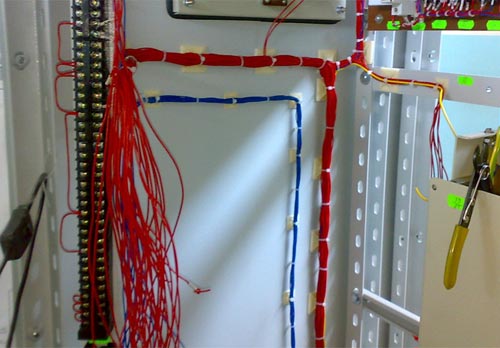

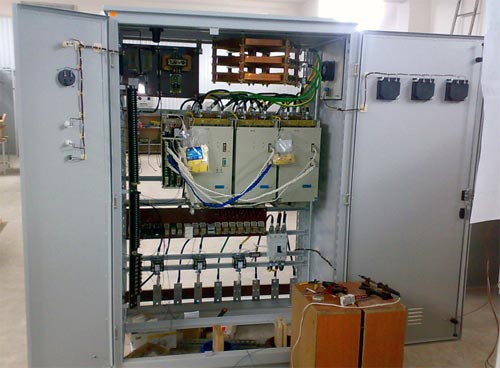

Фото из архива, вот так выглядело мое рабочее место:

Необходимые инструменты

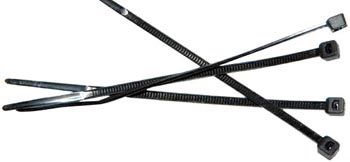

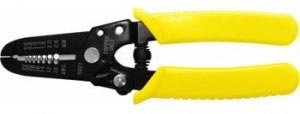

Прежде чем приступить к монтажу приготовьте следующие инструменты:

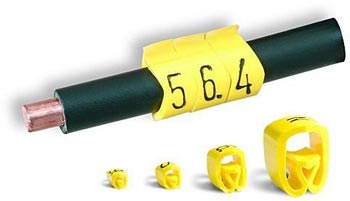

Также, если позволяет бюджет, можно использовать кабельные маркеры.

Конечно, может пригодится еще что то, но как правило этого бывает достаточно. Самое главное, приступайте к работе с хорошим и бодрым настроением чтобы не допустить ошибок – электроника шуток не любит.

Перед началом монтажа внимательно изучите схему, монтаж стоит начинать с того участка, где стоит больше всего элементов, еще стоит обратить внимание на то, куда идут провода. Если с какого-то одного участка идет группа проводов на другой участок, нужно начинать с этого места. Если на двери шкафа имеются приборы и кнопки с регуляторами, то монтаж начинают с двери, от двери к корпусу шкафа делают петлю из получившегося жгута проводов, чтобы дверь нормально открывалась и закрывалась.

Монтаж может выполняться разными проводами, в монтажной схеме всегда указывают, какой провод нужно применять для данного участка схемы, делать монтаж проводом меньшего сечения чем указано в монтажной схеме не рекомендуется, т.к. провод меньшего сечения может не выдержать нужных токов и может расплавиться, оголиться. Никогда не снимайте изоляцию с провода больше, чем это нужно, это во первых не красиво, во вторых, может случайно коротнуть, если провода располагаются рядом. Если провода крепятся, скажем на релюшки или на клеммники с помощью винтов, прикиньте, как глубоко может войти провод под винт — вот столько и снимайте изоляцию. Вывода проводов, с которых сняли изоляцию, и которые крепятся на элементы в шкафу, всегда нужно залуживать! Как только зачистили и залудили один конец провода, берется кембрик, пишется на нем маршрут, после чего одевается на провод, а сам провод нужно припаять или прикрутить к элементу. На другой конец провода так же одевается кембрик с указанием обратного маршрута, затем конец провода завязывается в узел и провод можно бросить, этот конец провода нам пока не нужен. На первом этапе монтажа на все вторые концы проводов одеваются кембрики с указанием маршрутов, концы завязывают в узел, чтобы кембрик не вылетел и провод бросают. Когда закончите крепить концы проводов на определенном участке, получится небольшая косичка из проводов. Потом эта косичка аккуратно собирается и прокладывается по корпусу (по стенке) шкафа, провода прокладываются до того элемента, куда должны идти по монтажной схеме, т.е. с одного элемента до другого. По ходу прокладки, жгут может разветвляться и идти на другой элемент.

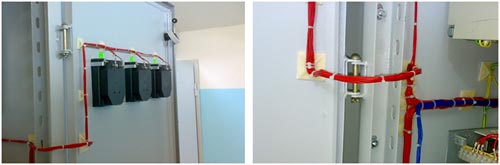

В конце концов должен образоваться пучок проводов с одетыми кембриками на концах. На рисунке выше показан пучок проводов около клеммников, провода отрезаются нужной длины, с них снимается изоляция, залуживаются, и крепятся на клеммники. И так со всеми проводами, которые по монтажной схеме должны идти на этот элемент.

Конечно, с монтажом простых бытовых устройств, например блоков питания или усилилелей ЗЧ все намного проще. Обычно при соединении узлов или плат между собой проводами в качестве маршрутов можно указывать шины питания, вход или выход, плюс или минус питания, указать напряжение и так далее.

Как только закончили основной монтаж, можно приступать к монтажу силовых цепей, на силовые провода так же одеваются кембрики и точно так же пишется маршрут. Чаще силовые провода используются для питающих цепей и на кембриках как правило указывается только фаза.

После того, как полностью закончили монтаж приступают к прозвонке цепей. НИ В КОЕМ СЛУЧАЕ НЕ ВКЛЮЧАЙТЕ УСТРОЙСТВО БЕЗ ПРЕДВАРИТЕЛЬНОЙ ПРОВЕРКИ И ПРОЗВОНКИ! Для прозвонки удобно использовать мультиметр с пищалкой. К примеру, в нижеприведенной схеме, если мы прикоснемся одним щупом мультиметра к контакту резистора -4:1-, а другим щупом к контакту лампочки с указанием маршрута -23:R12- — мультиметр должен запищать, если окажется что нет контакта, то мультиметр естественно будет молчать.

В таком случае нужно искать ошибку, возможно, вы один из концов провода прикрутили к другому элементу или вполне возможно, что просто нет механического контакта, особенно если зажимы винтовые. Поиск ошибок — процесс достаточно трудоемкий, лучше изначально все делать правильно и без ошибок, после монтажа участка цепи всегда перепроверяйте цепь. Если после прозвонки ошибок не нашли, то можно потихоньку приступать к запуску. Сначала, как правило просто подают питание, при этом автоматы отключены и платы могут быть вынуты с устройства, таким образом еще раз проверяют правильность монтажа и нету ли нигде короткого замыкания. После, можно проверить индикацию и пускатели путем принудительного включения, а так же другие вспомогательные элементы схемы. Конечно, разные устройства настраиваются и налаживаются по-разному, тут нельзя дать точных рекомендаций. Вообще, в мои обязанности входило только монтаж схемы, а настройку уже выполнял другой специалист. Во время первого запуска устройства прикасаться к корпусу и элементам категорически запрещается! Прежде чем лезть в устройство всегда нужно ПОЛНОСТЬЮ отключать питание.

Романов А.С. Опубликована: 2012 г. Вознаградить Я собрал 0 1

Как читать электрические схемы для начинающих

Электрическая схема представляет собой условное графическое изображение компонентов, входящих в состав электрической цепи, связанных между собой проводниками. При этом возле каждого элемента, входящего в схему может указываться обозначение буквенное и цифровое.

Делается такая схема на этапе проектирования разводки электросети на объекте любой сложности, а также при создании электрического или электронного устройства. Электросхемы составляют квалифицированные инженеры. При этом они руководствуются действующими нормативно-техническими документами и ГОСТами.

Главный документ – ПУЭ-7 с дополнениями и изменениями. Именно он является основополагающим при составлении электрических схем, а также при осуществлении монтажа и в период эксплуатации.

Электросхема является официальным документом

Она прикладывается к каждому электротехническому изделию, по ней осуществляют электромонтажные и ремонтные работы. Поэтому очень важно научиться читать электросхемы. Начинать необходимо с условного обозначения элементов, из которых строится электрическая цепь.

Основные устройства, входящие в состав схемы, разделили по функциям:

• вырабатывающие ток, т.е. источники электроэнергии;
• использующие или преобразующие электроток;
• передающие ток и помогающие его передавать.

Для все изделий и комплектующих имеются условные обозначения, которые специалисты чертят с соблюдением размеров и в соответствии с ГОСТами.

Попробуем разобраться на примере разводки электрики в квартире. Готовая схема будет выглядеть следующим образом:

Рис. 1 – Простейшая схема разводки проводов с установочными элементами по помещениям квартиры

На рис. 1 имеется все необходимое для того, чтобы осуществить монтаж электрики в квартире небольшого размера. Условное обозначение составляющих тоже понятно. Ключевыми изделиями являются провода, светильники, выключатели, розетки, автоматы и электрический щит.

Провода, как видно из чертежа, обозначаются прямыми линиями. Они могут пересекаться и, если в этом месте образуется электрическая связь, то ставиться точка, которая свидетельствует о ней. Теперь это соединение является электрическим узлом.

Рис. 2 – Графическое обозначение пересечения и соединения проводов на схемах

Также обозначаются линии электрической связи, шина, кабель. Корпус аппарата, машины или прибора и заземление условно обозначаются следующими знаками:

Более подробно об обозначении проводов на планах указано в ГОСТ 21.614-88. Там же в таблице 3 имеется полная информация об изображении выключателей, переключателей и розеток штепсельных.

Условное обозначение светильников следующее:

Более подробно об условном обозначении светильников на чертежах указано в ГОСТ 21.210 — 2014.

Люстра имеет следующее условное обозначение:

Схема электрическая однолинейная

Такая схема дает представление о подаче электрической энергии на любой объект. Именно ее наличие дает право получить технические условия и заключить договор на поставку электроэнергии от энергоснабжающей компании.

Для каждого объекта схема однолинейная принципиальная своя. Представляет собой чертеж с указанием последовательности подключения на основную фазу всех составляющих, входящих в цепь, которые показаны условными знаками.

Например, она может выглядеть так:

Рис. 3 – Пример исполнения однолинейной схемы

На чертеже можно увидеть условные обозначения автоматических выключателей, счетчика электроэнергии, УЗО с их техническими характеристиками и сечение проводов. Отсюда вытекают требования к выполнению однолинейной схеме.

Она должна содержать такие данные:

• точку подключения и разграничения ответственности;
• технические данные вводного устройства, прибора коммерческого учета, коммутационных аппаратов, питающего кабеля и другие необходимые данные. Кроме того выполняют расчеты нагрузок и потерь электроэнергии, мощность.

Электрическая однолинейная схема электроснабжения объекта выполняется с учетом требований ГОСТ 2.702-75

Внимание! Основное правило чтения электрических схем – слева направо, двигаясь сверху вниз.

Последовательность изучения, а значит, и чтение выполняют по следующему алгоритму:

Как читать электрические схемы

При изучении электроники возникает вопрос, как читать электрические схемы. Естественным желанием начинающего электронщика или радиолюбителя является спаять какое-то интересное электронное устройство. Однако на начальном пути достаточных теоретических знаний и практических навыков как всегда не хватает. Поэтому устройство собирают вслепую. И часто бывает, что спаянное устройство, на которое было затрачено много времени, сил и терпения, — не работает, что вызывает только разочарование и отбивает желание у начинающего радиолюбителя заниматься электроникой, так и не ощутив все прелести данной науки. Хотя, как оказывается, схема не заработала из-за допущения сущего пустяковой ошибки. На исправление такой ошибки у более опытного радиолюбителя ушло бы меньше минуты.

В данной статье приведены полезные рекомендации, которые позволят свести к минимуму количество ошибок. Помогут начинающему радиолюбителю собирать различные электронные устройства, которые заработают с первого раза.

Как научиться читать электрические схемы

Любая радиоэлектронная аппаратура состоит из отдельных радиодеталей, спаянных (соединенных) между собой определенным образом. Все радиодетали, их соединения и дополнительные обозначения отображаются на специальном чертеже. Такой чертеж называется электрической схемой. Каждая радиодеталь имеет свое обозначение, которое правильно называется условное графическое обозначение, сокращенно – УГО. К УГО мы вернемся дальше в этой статье.

Принципиально можно выделить два этапа совершенствования чтения электрических схем. Первый этап характерен для монтажников радиоэлектронной аппаратуры. Они просто собирают (паяют) устройства не углубляясь в назначение и принцип работы основных его узлов. По сути дела – это скучная работа, хотя, хорошо паять, нужно еще поучиться. Лично мне гораздо интересней паять то, что я полностью понимаю, как оно работает. Появляются множества вариантов для маневров. Понимаешь какой номинал, например резистора или конденсатора критичный в данной случае, а каким можно пренебречь и заменить другим. Какой транзистор можно заменить аналогом, а где следует использовать транзистор только указанной серии. Поэтому лично мне ближе второй этап.

Второй этап присущ разработчикам радиоэлектронной аппаратуры. Такой этап является самый интересный и творческий, поскольку совершенствоваться в разработке электронных схем можно бесконечно.

По этому направлению написаны целые тома книг, наиболее известной из которых является «Искусство схемотехники». Именно к этому этапу мы будем стремиться подойти. Однако здесь уже потребуются и глубокие теоретические знания, но все оно того стоит.

Учиться читать электрические схемы мы будем из самых простых примеров и постепенно продвигаться дальше.

Обозначение источников питания

Любое радиоэлектронное устройство способно выполнять свои функции только при наличии электроэнергии. Принципиально выделяют два типа источников электроэнергии: постоянного и переменного тока. В данной статье рассматриваются исключительно источниках постоянного тока. К ним относятся батарейки или гальванические элементы, аккумуляторные батареи, различного рода блоки питания и т.п.

В мире насчитывается тысячи тысяч разных аккумуляторов, гальванических элементов и т.п., которые отличаются как внешним видом, так и конструкцией. Однако всех их объединяет общее функциональное назначение – снабжать постоянным током электронную аппаратуру. Поэтому на чертежах электрических схем источники они обозначаются единообразно, но все же с некоторыми небольшими отличиями.

Электрические схемы принято рисовать слева на право, то есть так, как и писать текст. Однако такого правила далеко не всегда придерживаются, особенно радиолюбители. Но, тем не менее, такое правило следует взять на вооружение и применять в дальнейшем.

Гальванический элемент или одна батарейка, неважно «пальчиковая», «мизинчиковая» или таблеточного типа, обозначается следующим образом: две параллельные черточки разной длины. Черточка большей длины обозначает положительный полюс – плюс «+», а короткая – минус «-».

Также для большей наглядности могут проставляться знаки полярности батарейки. Гальванический элемент или батарейка имеет стандартное буквенное обозначение G.

Однако радиолюбители не всегда придерживаются такой шифровки и часто вместо G пишут букву E, которая обозначает, что данный гальванический элемент является источником электродвижущей силы (ЭДС). Также рядом может указываться величина ЭДС, например 1,5 В.

Иногда вместо изображения источника питания показывают только его клеммы.

Группа гальванических элементов, которые могут повторно перезаряжаться, аккумуляторной батареей. На чертежах электрических схем они обозначается аналогично. Только между параллельными черточками находится пунктирная линия и применяется буквенное обозначение GB. Вторая буква как раз и обозначает «батарея».

Обозначение проводов и их соединений на схемах

Электрические провода выполняют функцию объединения всех электронных элементов в единую цепь. Они выполняют роль «трубопровода» — снабжают электронные компонент электронами. Провода характеризуются множеством параметров: сечением, материалом, изоляцией и т.п. Мы же будем иметь дело с монтажными гибкими проводами.

На печатных платах проводами служат токопроводящие дорожки. Вне зависимости от вида проводника (проволока или дорожка) на чертежах электрических схем они обозначаются единым образом – прямой линией.

Например, для того, что бы засветить лампу накаливания необходимо напряжение от аккумуляторной батареи подвести с помощью соединительных проводов к лампочке. Тогда цепь будет замкнута и в ней начнет протекать ток, который вызовет нагрев нити лампы накаливания до свечения.

Проводник принять обозначать прямой линией: горизонтальной или вертикальной. Согласно стандарту, провода или токоведущие дорожки могут изображаться под углом 90 или 135 градусов.

В разветвленных цепях проводники часто пересекаются. Если при этом не образуется электрическая связь, то точка в месте пересечения не ставится.

Если в месте пересечения проводников образуется электрическая связь, то это место обозначается точкой, называемой электрическим узлом. В узле могут пересекаться одновременно несколько проводников. Здесь я советую познакомиться с первым законом Кирхгофа.

Обозначение общего провода

В сложных электрических цепях с целью улучшения читаемости схемы часто проводники, соединенные с отрицательной клеммой источника питания, не изображают. А вместо них применяют знаки, обозначающие отрицательных провод, который еще называют общий или масса или шасси или земля.

Рядом со знаком заземления часто, особенно в англоязычных схемах, делается надпись GND, сокращенно от GRAUND – земля.

Однако следует знать, что общий провод не обязательно должен быть отрицательным, он также может быть и положительным. Особенно часто за положительный общий провод принимался в старых советских схемах, в которых преимущественно использовались транзисторы p—n—p структуры.

Поэтому, когда говорят, что потенциал в какой-то точке схемы равен какому-то напряжению, то это означает, что напряжение между указанной точкой и «минусом» блока питания равен соответствующему значению.

Например, если напряжение в точке 1 равно 8 В, а в точке 2 оно имеет величину 4 В, то нужно положительный щуп вольтметра установить в соответствующую точку, а отрицательный – к общему проводу или отрицательной клемме.

Таким подходом довольно часто пользуются, поскольку это очень удобно с практической точки зрения, так как достаточно указать только одну точку.

Особенно часто это применяется при настройке или регулировке радиоэлектронной аппаратуре. Поэтому учиться читать электрические схемы гораздо проще, пользуясь потенциалами в конкретных точках.

Условное графическое обозначение радиодеталей

Основу любого электронного устройства составляют радиодетали. К ним относятся резисторы, светодиоды, транзисторы, конденсаторы, различные микросхемы и т. д. Чтобы научиться читать электрические схемы нужно хорошо знать условные графические обозначения всех радиодеталей.

Для примера рассмотрим следующий чертеж. Он состоит из батареи гальванических элементов GB1, резистора R1 и светодиода VD1. Условное графическое обозначение (УГО) резистора имеет вид прямоугольника с двумя выводами. На чертежах он обозначается буквой R, после которой ставится его порядковый номер, например R1, R2, R5 и т. д.

Поскольку важным параметром резистора помимо сопротивления является мощность рассеивания, то ее значение также указывается в обозначении.

УГО светодиода имеет вид треугольника с риской у его вершины; и двумя стрелочками, острия которых направлены от треугольника. Один вывод светодиода называется анодом, а второй – катодом.

Светодиод, как и «обычный» диод, пропускает ток только в одном направлении – от анода к катоду. Данный полупроводниковый прибор обозначается VD, а его тип указывается в спецификации или в описании к схеме. Характеристики конкретного типа светодиода приводятся в справочниках или «даташитах».

Как читать электрические схемы реально

Давайте вернемся к простейшей схеме, состоящей из батареи гальванических элементов GB1, резистора R1 и светодиода VD1.

Как мы видим – цепь замкнута. Поэтому в ней протекает электрический ток I, который имеет одинаковое значение, поскольку все элементы соединены последовательно. Направление электрического тока I от положительной клеммы GB1 через резистор R1, светодиод VD1 к отрицательной клемме.

Назначение всех элементов вполне понятно. Конечной целью является свечение светодиода. Однако, чтобы он не перегрелся и не вышел из строя резистор ограничивает величину тока.

Величина напряжения, согласно второму закона Кирхгофа, на всех элементах может отличаться и зависит от сопротивления резистора R1 и светодиод VD1.

Если измерить вольтметром напряжение на R1 и VD1, а затем полученные значения сложить, то их сумма будет равна напряжению на GB1: V1 = V2 + V3.

Соберем по данному чертежу реальное устройство.

Как читать электрические схемы с минимальным набором радиодеталей мы разобрались. Теперь можем перейти к более сложному варианту.

Добавляем радиодетали

Рассмотрим следующую схему, состоящую из четырех параллельных ветвей. Первая представляет собой лишь аккумуляторную батарею GB1, напряжением 4,5 В. Во второй ветви последовательно соединены нормально замкнутые контакты K1.1 электромагнитного реле K1, резистора R1 и светодиода VD1. Далее по чертежу находится кнопка SB1.

Третья параллельная ветвь состоит из электромагнитного реле K1, шунтированного в обратном направлении диодом VD2.

В четвертой ветви имеются нормально разомкнутые контакты K1.2 и бузер BA1.

Здесь присутствуют элементы, ранее нами не рассмотрены в данной статье: SB1 – это кнопка без фиксации положения. Пока она нажата ее, контакты замкнуты. Но как только мы перестанем нажимать и уберем палец с кнопки, контакты разомкнутся. Такие кнопки еще называют тактовыми.

Следующий элемент– это электромагнитное реле K1. Принцип работы его заключается в следующем. Когда на катушку подано напряжение, замыкаются его разомкнутые контакты и размыкаются замкнутые контакты.

Все контакты, которые соответствуют реле K1, обозначаются K1.1, K1.2 и т. д. Первая цифра означает принадлежность их соответствующему реле.

Бузер

С ледующий элемент, ранее не знакомый нам, — это бузер. Бузер в какой-то степени можно сравнить с маленьким динамиком. При подаче переменного напряжения на его выводы раздается звук соответствующей частоты. Однако в нашей схеме отсутствует переменное напряжение. Поэтому мы будем применять активный бузер, который имеет встроенный генератор переменного тока.

Пассивный бузер – для переменного тока.

Активный бузер – для постоянного тока.

Активный бузер имеет полярность, поэтому следует ее придерживаться.

Теперь мы уже можем рассмотреть, как читать электрическую схему в целом.

В исходном состоянии контакты K1.1 находятся в замкнутом положении. Поэтому ток протекает по цепи от GB1 через K1.1, R1, VD1 и возвращается снова к GB1.

При нажатии кнопки SB1 ее контакты замыкаются, и создается путь для протекания тока через катушку K1. Когда реле получило питание ее нормально замкнутые контакты K1.1 размыкаются, а нормально замкнутые контакты K1.2 замыкаются. В результате гаснет светодиод VD1 и раздается звук бузера BA1.

Теперь вернемся к параметрам электромагнитного реле K1. В спецификации или на чертеже обязательно указывается серия применяемого реле, например HLS‑4078‑DC5V. Такое реле рассчитано на номинальное рабочее напряжение 5 В. Однако GB1 = 4,5 В, но реле имеет некоторый допустимы диапазон срабатывания, поэтому оно будет хорошо работать и при напряжении 4,5 В.

Для выбора бузера часто достаточно знать лишь его напряжение, однако иногда нужно знать и ток. Также следует не забывать и о его типе – пассивный или активный.

Диод VD2 серии 1N4148 предназначен для защиты элементов, которые производят размыкание цепи, от перенапряжения. В данном случае можно обойтись и без него, поскольку цепь размыкает кнопка SB1. Но если ее размыкает транзистор или тиристор, то VD2 нужно обязательно устанавливать.

Учимся читать схемы с транзисторами

На данном чертеже мы видим транзистор VT1 и двигатель M1. Для определенности будем применять транзистор типа 2N2222, который работает в режиме электронного ключа.

Чтобы транзистор открылся, нужно на его базу подать положительный потенциал относительно эмиттера – для n—p—n типа; для p—n—p типа нужно подавать отрицательный потенциал относительно эмиттера.

Кнопка SA1 с фиксацией, то есть он сохраняет свое положение после нажатия. Двигатель M1 постоянного тока.

В исходном состоянии цепь разомкнута контактами SA1. При нажатии кнопки SA1 создается несколько путей протеканию тока. Первый путь – «+» GB1 – контакты SA1 – резистор R1 – переход база-эмиттер транзистора VT1 – «-» GB1. Под действием протекающего тока через переход база-эмиттер транзистор открывается и образуется второй путь току – «+»GB1 – SA1 – катушка реле K1 – коллектор-эмиттер VT1 – «-» GB1.

Получив питание, реле K1 замыкает свои разомкнутые контакты K1.1 в цепи двигателя M1. Таким образом, создается третий путь: «+» GB1 – SA1 – K1.1 – M1 – «-» GB1.

Теперь давайте все подытожим. Для того чтобы научиться читать электрические схемы, на первых порах достаточно лишь четко понимать законы Кирхгофа, Ома, электромагнитной индукции; способы соединения резисторов, конденсаторов; также следует знать назначение всех элементом. Также поначалу следует собирать те устройства, на которые имеются максимально подробные описания назначения отдельных компонентов и узлов.

Разобраться в общем подходе к разработке электронных устройств по чертежам, с множеством практических и наглядных примеров поможет мой очень полезный для начинающих курс Как читать электрические схемы и создавать электронные устройства. Пройдя данный курс, Вы сразу почувствуете, что перешли от новичка на новый уровень.

Условные обозначения в различных электрических схемах

Чтение электрических схем необходимый навык для представления работы электрических сетей, узлов, а также различного оборудования. Ни один специалист не приступит к монтажу оборудования, до ознакомления с нормативными сопровождающими документами.

Принципиальные электрические схемы позволяют разработчику донести полный доклад об изделии в сжатом виде до пользователя, используя условно графические обозначения (УГО). Чтобы избежать путаницы и брака при сборке по чертежам, буквенно-графические обозначения занесены в единую систему конструкторской документации (ЕСКД). Все принципиальные схемы разрабатываются, и применяются в полном соответствии с ГОСТами (21.614, 2.722-68, 2.763-68, 2.729-68, 2.755-87). В ГОСТе описываются элементы, приводится расшифровка значений.

Чтение чертежей

Принципиальная электрическая схема показывает все элементы, детали и сети, входящие в состав чертежа, электрические и механические связи. Раскрывает полную функциональность системы. Всем элементам любой электрической схемы соответствуют обозначения, позиционированные в ГОСТе.

К чертежу прилагается перечень документов, в котором прописываются все элементы, их параметры. Компоненты указываются в алфавитном порядке, с учетом цифровой сортировки. Перечень документов (спецификация) указывается на самом чертеже, либо выносится отдельными листами.

Порядок изучения чертежей

Как читать электрические схемы правильно и понимать представленную на чертеже информацию? Достаточно уметь ориентироваться в условно-графических обозначениях ГОСТа, это основа каждого разработанного проекта.

Сначала определяют тип чертежа. Согласно по ГОСТ 2.702-75, каждому графическому документу соответствует индивидуальный код. Все электрические чертежи имеют буквенное обозначение «Э» и соответствующее цифровое значение от 0 до 7. Электрической принципиальной схеме соответствует код «Э3».

Чтение принципиальной схемы:

• Визуально ознакомится с представленным чертежом, обратить внимание на указанные примечания и технические требования.
• Найти на схематическом изображении все компоненты, указанные в перечне документа;
• Определить источник питания системы и род тока (однофазный, трехфазный);
• Найти основные узлы, и определить их источник электропитания;
• Ознакомится с элементами и устройствами защиты;
• Изучить способ управления, обозначенный на документе, его задачи и алгоритм действий. Понять последовательность действий устройства при запуске, остановке, коротком замыкании;
• Анализировать работу каждого участка цепи, определить основные составляющие, вспомогательные элементы, изучить техническую документацию перечисленных деталей;
• На основе изученных данных документа, сделать вывод о процессах, протекающих в каждом звене цепи, представленной на чертеже.

Зная последовательность действий, буквенно-графические обозначения, можно прочитать любую электрическую схему.

Графические обозначения

Принципиальная схема имеет две разновидности — однолинейная и полная. На однолинейной чертят только силовой провод со всеми элементами, если основная сеть не отличается индивидуальными дополнениями от стандартно принятой. Нанесенные на линию провода две или три косые черты, обозначают однофазную или трехфазную сеть, соответственно. На полной чертят всю сеть и проставляют общепринятые условные обозначения в электрических схемах.

Однолинейная электрическая принципиальная схема, однофазная сеть

Виды и значение линий

1. Тонкая и толстая сплошные линии — на чертежах изображает линии электрической, групповой связи, линии на элементах УГО.
2. Штриховая линия — указывает на экранирование провода или устройств; обозначает механическую связь (мотор — редуктор).
3. Тонкая штрихпунктирная линия — предназначается для выделения групп из нескольких компонентов, составляющих частей устройства, либо систему управления.
4. Штрихпунктирная с двумя точками — линия разъединительная. Показывает развертку важных элементов. Указывает на удаленный от устройства объект, связанный с системой механической или электрической связью.

Сетевые соединительные линии показывают полностью, но согласно стандартам, их допускается обрывать, если они являются помехой для нормального понимания схемы. Обрыв обозначают стрелками, рядом указывают основные параметры и характеристики электрических цепей.

Жирная точка на линиях указывает на соединение, спайку проводов.

Электромеханические составляющие

Схематическое изображение электромеханических звеньев и контактов

А — УГО катушки электромеханического элемента (магнитный пускатель, реле)

В — тепловое реле

С — катушка прибора с механической блокировкой

D — контакты замыкающие (1), размыкающие (2), переключающие (3)

F — обозначение выключателя (рубильника)на электрической схеме УГО некоторых измерительных приборов. Полный список этих элементов приведен в ГОСТе 2.729 68 и 2.730 73.

Элементы электрических цепей, приборы

Номер на рисунке	Описание	Номер на рисунке	Описание
1	Счетчик учета электроэнергии	8	Электролитический конденсатор
2	Амперметр	9	Диод
3	Вольтметр	10	Светодиод
4	Датчик температуры	11	Диодная оптопара
5	Резистор	12	Изображение транзистора npn
6	Реостат (переменный резистор)	13	Плавкий предохранитель
7	Конденсатор

УГО реле времени, кнопки, выключатели, концевые выключатели, часто используют при разработке схем электропривода.

Схематическое изображение плавкого предохранителя. При чтении электрической схемы следует внимательно учитывать все линии и параметры чертежа, чтобы не спутать назначение элемента. Например, предохранитель и резистор имеют незначительные отличия. На схемах силовая линия изображается проходящей через предохранитель, резистор чертится без внутренних элементов.

Изображение автоматического выключателя на полной схеме

Контактный коммутационный аппарат. Служит автоматической защитой электрической сети от аварий, короткого замыкания. Приводится в действие механическим, либо электрическим способом.

Автоматический выключатель на однолинейной схеме

Трансформатор представляет собой стальной сердечник с двумя обмотками. Бывает одно и трехфазный, повышающий и понижающий. Также подразделяется на сухой и масляный, в зависимости от способа охлаждения. Мощность варьируется от 0.1 МВА до 630 МВА (в России).

Обозначение трансформаторов тока на полной (а) и однолинейной (в) схеме

Графическое обозначение электрических машин (ЭМ)

Электрические моторы, зависит от вида, способны не только потреблять энергию. При разработке промышленных систем, используют моторы, которые при отсутствии нагрузки генерируют энергию в сеть, тем самым сокращая затраты.

А — Трехфазные электродвигатели:

1 — Асинхронный с короткозамкнутым ротором

2 — Асинхронный с короткозамкнутым ротором, двухскоростной

3 — Асинхронный с фазным ротором

4 — Синхронные электродвигатели; генераторы.

В — Коллекторные электродвигатели постоянного тока:

1 — с возбуждением обмотки от постоянного магнита

2 — Электрическая машина с катушкой возбуждения

В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь. Эти устройства служат для запуска электрических моторов, бесперебойной работы системы. Последние два элемента уберегают сеть от «просадки» напряжения в сети.

УГО магнитного пускателя на схеме

Переключатели выполняют функцию коммутационного оборудования. Отключают и включают в работу определенные участки сети, по мере необходимости.

Графические обозначения в электрических схемах механических переключателей

Условные графические обозначения розеток и выключателей в электрических схемах. Включают в разработанные чертежи электрификации домов, квартир, производств.

Звонок на электрической схеме по стандартам УГО с обозначенным размером

Размеры УГО в электрических схемах

На схемах наносят параметры элементов, включенных в чертеж. Прописывается полная информация об элементе, емкость, если это конденсатор, номинальное напряжение, сопротивление для резистора. Делается это для удобства, чтобы при монтаже не допустить ошибку, не тратить время на вычисление и подборку составляющих устройства.

Иногда номинальные данные не указывают, в этом случае параметры элемента не имеют значения, можно выбрать и установить звено с минимальным значением.

Принятые размеры УГО прописаны в ГОСТах стандарта ЕСКД.

Размеры в ЕСКД

Размеры графических и буквенных изображений на чертеже, толщина линий не должны отличаться, но допустимо их пропорционально изменять в чертеже. Если в условных обозначениях на различных электрических схемах ГОСТ, присутствуют элементы, не имеющие информации о размерах, то эти составляющие выполняют в размерах, соответствующих стандартному изображению УГО всей схемы.

УГО элементов, входящих в состав основного изделия (устройства) допускается чертить меньшим размером в сравнении с другими элементами.

Буквенные обозначения

Наряду с УГО для более точного определения названия и назначения элементов, на схемы наносят буквенное обозначение. Это обозначение используют для ссылок в текстовых документах и для нанесения на объект. С помощью буквенного обозначения определяют название элемента, если этого не понятно из чертежа, технические параметры, количество.

Дополнительно с буквенным обозначением указывается одна или несколько цифр, обычно они поясняют параметры. Дополнительный буквенный код, указывающий номинал, модель, дополнительные данные прописывается в сопутствующих документах, либо выносится в таблицу на чертеже.

Чтобы научиться читать электрические схемы не обязательно знать наизусть все буквенные обозначения, графические изображения различных элементов, достаточно ориентироваться в соответствующих ГОСТах ЕСКД. Стандарт включает в себя 64 документа ГОСТ, которые раскрывают основные положения, правила, требования и обозначения.

Основные обозначения, применяемые на схемах согласно стандарту ЕСКД, приведены в Таблице 1 и 2.
