Автомобильный генератор: принцип работы, виды и особенности

Автомобильный генератор — ключевой элемент электрической системы, преобразующий механическую энергию в электрическую для работы всех электрических компонентов. Знание принципа работы генератора, его видов и методов диагностики помогает автовладельцам заботиться о своем автомобиле и своевременно выявлять неисправности, что повышает надежность и долговечность. В статье рассмотрим устройство генератора, его функциональные особенности и способы диагностики, что будет полезно как опытным автомобилистам, так и новичкам.

Виды генераторов

Для различных моделей автомобилей применяются два основных типа этого механизма.

Ключевые типы:

1. Генератор постоянного тока, который использовался на таких автомобилях, как Победа, ГАЗ-51 и других моделях, выпущенных до 1960 года.
2. Генератор переменного тока, который стал популярным на современных автомобилях благодаря своей более продуманной и удобной конструкции.

Основная задача генератора заключается в преобразовании и передаче электрического тока, когда двигатель работает. Электрическая энергия необходима для многих систем современных автомобилей, а часть энергии используется для зарядки аккумуляторной батареи.

Автомобильный генератор является ключевым элементом электрической системы автомобиля, обеспечивая зарядку аккумулятора и питание электрических компонентов. Эксперты отмечают, что принцип работы генератора основан на явлении электромагнитной индукции: вращающаяся катушка в магнитном поле создает электрический ток. Существует несколько видов генераторов, наиболее распространенными из которых являются генераторы переменного тока и постоянного тока. Генераторы переменного тока, как правило, используются в современных автомобилях благодаря своей высокой эффективности и надежности. В то же время генераторы постоянного тока все еще находят применение в некоторых старых моделях. Специалисты подчеркивают важность регулярного обслуживания генератора, так как его неисправности могут привести к серьезным проблемам с электросистемой автомобиля.

Как работает генератор?

Устройство и назначение

Генератор переменного тока выполняет свою основную задачу, преобразуя механическую энергию, получаемую от вращающегося вала мотора, в электрическую. В результате вращения ротора создается магнитное поле, которое затем преобразуется в электрический ток на обмотке стартера. Этот ток распределяется по основным потребителям бортовой сети автомобиля. Такой подход позволяет использовать мощность аккумулятора только для запуска двигателя, после чего заряд батареи постепенно восстанавливается. Без этого важного устройства аккумулятор разряжался бы слишком быстро, а напряжение в сети не обеспечивало бы работу всех энергоемких компонентов и устройств.

Структура автомобильного генератора включает следующие элементы:

• Статор, который состоит из обмотки, магнитопровода, выводов обмотки и клиновых пазов.
• Ротор, включающий контактные кольца, вал, обмотку возбуждения и полюса.
• Подшипники.
• Крышка генератора с отверстиями для охлаждения.
• Система охлаждения, состоящая из одного или двух вентиляторов.
• Щеточный узел.
• Задняя и передняя крышка с крепежными пазами.
• Регулятор напряжения.
• Привод с шкивом, расположенный со стороны передней крышки.
• Блок выпрямителя, также известный как диодный мост.

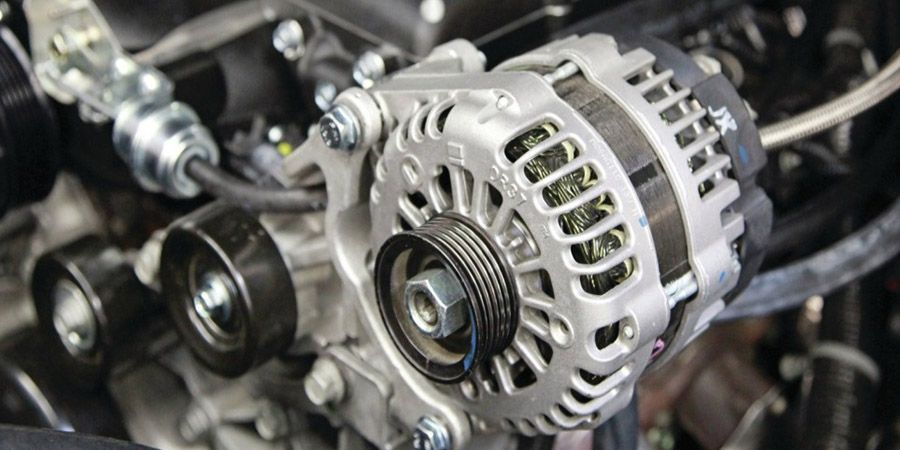

Обычно узел генератора располагается в передней части двигателя и крепится с помощью ременной передачи. Для этого устройства критично попадание влаги и грязи на корпус, поэтому генератор чаще всего устанавливают в самой высокой точке относительно двигателя автомобиля. На различных моделях автомобилей используются генераторы с разной мощностью. Существенным отличием также являются размеры устройства. В зависимости от этого применяются стандартные или компактные комплектации. Основные различия заключаются в размерах диодного моста, приводного шкива и вентилятора.

Интересные факты

Вот несколько интересных фактов о автомобильных генераторах:

1. Принцип работы: Автомобильный генератор, чаще всего это генератор переменного тока (генератор типа АС), работает по принципу электромагнитной индукции. Внутри генератора находится ротор, который вращается в магнитном поле статора. Это вращение создает электрический ток, который затем преобразуется в постоянный с помощью выпрямителя, обеспечивая зарядку аккумулятора и питание электрических систем автомобиля.

2. Разнообразие типов: Существуют различные виды автомобильных генераторов, включая генераторы с постоянными магнитами и генераторы с электромагнитами. Генераторы с постоянными магнитами обычно легче и компактнее, но менее эффективны при высоких нагрузках. В то время как генераторы с электромагнитами могут обеспечивать большую мощность и лучше подходят для современных автомобилей с высоким потреблением электроэнергии.

3. Управление зарядкой: Современные автомобильные генераторы оснащены регуляторами напряжения, которые автоматически регулируют уровень зарядки аккумулятора в зависимости от его состояния и потребностей автомобиля. Это позволяет предотвратить перезарядку и продлить срок службы аккумулятора, а также обеспечивает стабильное питание для всех электрических систем автомобиля, включая освещение, аудиосистему и системы безопасности.

Автоэлектрик раскрыл все секреты работы генератора и его неисправности!!!

Принцип работы генератора

Описание работы автомобильного генератора можно представить в виде простого алгоритма. Для этого достаточно вспомнить основные элементы автомобиля и ключевые принципы электромагнитной индукции, изученные в школьной физике.

Принцип работы автомобильного генератора:

1. Вращение вала двигателя передается на ротор через ременную передачу.
2. В процессе вращения создается магнитное поле, которое проходит через медные обмотки, вызывая появление переменного тока на их выводах.
3. На выходе установлен выпрямительный блок, который преобразует переменный ток в постоянный, что позволяет постоянно подзаряжать аккумулятор.
4. Регулятор напряжения необходим для поддержания стабильных параметров системы, он сглаживает возможные колебания и частоту магнитных импульсов.

Для функционирования всех компонентов, подключенных к электросистеме, требуется номинальная мощность генератора в пределах 1 кВт. Это количество энергии достаточно для обеспечения работы системы зажигания, бортового компьютера, осветительных приборов и диагностического оборудования.

Диагностика и возможные неисправности в работе генератора

Определить неисправность генератора для начинающего автомобилиста может быть непростой задачей. Для этого важно понимать не только, как функционирует устройство, но и знать его «симптомы» неисправностей.

Как провести проверку автомобильного генератора:

• Проведите внешний осмотр корпуса, проверьте натяжение и состояние ремней, проводов, а также убедитесь в свободном вращении ротора.
• Осмотрите щетки; при необходимости замените изношенные или поврежденные элементы.
• Проверьте контактные кольца. В случае отсутствия подходящей запчасти может потребоваться полная замена ротора генератора.
• Свист и гул при работе двигателя могут указывать на износ подшипников. При их замене обязательно очистите посадочные места.
• С помощью мультиметра измерьте сопротивление на обмотке возбуждения, для этого нужно коснуться обоих контактных колец ротора. Нормальные значения должны находиться в диапазоне от 1,8 до 5 Ом. Низкие показатели могут свидетельствовать о коротком замыкании, а высокие — о разрыве цепи обмотки.
• Сильное окисление контактов может указывать на неисправность диодного моста.

Попытаться устранить неисправности генератора самостоятельно можно только при наличии достаточных знаний о конструкции автомобиля и необходимого инструмента. В противном случае, лучше обратиться за профессиональной помощью в сервисный центр, так как от корректной работы генератора во многом зависит срок службы автомобиля.

Генератор в автомобиле обеспечивает постоянное питание электрической сети, подключение всех потребителей и периодическую подзарядку аккумулятора. При возникновении неисправностей напряжение в сети снижается, что может привести к быстрому выходу аккумулятора из строя. В данной статье мы рассмотрим принцип работы генератора, его основные компоненты и возможные неисправности.

ГЕНЕРАТОР автомобиля, принцип работы, устройство и частые неисправности.

Советы по выбору автомобильного генератора

Выбор автомобильного генератора — это важный шаг, который может существенно повлиять на работу и надежность вашего автомобиля. При покупке генератора стоит учитывать несколько ключевых факторов, чтобы обеспечить оптимальную работу электрической системы вашего транспортного средства.

1. Определите мощность генератора

Первым шагом в выборе генератора является определение необходимой мощности. Мощность измеряется в ваттах (Вт) и должна соответствовать потребностям всех электрических устройств в автомобиле. Для этого необходимо составить список всех потребителей электроэнергии, таких как фары, магнитола, обогреватели и другие аксессуары. Обычно для легковых автомобилей достаточно генератора мощностью от 70 до 120 А, но для более мощных автомобилей или автомобилей с большим количеством электрооборудования может потребоваться генератор с большей мощностью.

2. Учитывайте тип генератора

Существует несколько типов автомобильных генераторов, включая щеточные и бесщеточные. Щеточные генераторы более распространены и дешевле, но требуют регулярного обслуживания и замены щеток. Бесщеточные генераторы более надежны и имеют меньшую вероятность поломки, но стоят дороже. Выбор типа генератора зависит от ваших предпочтений и бюджета.

3. Обратите внимание на качество и бренд

При выборе генератора важно учитывать его качество и репутацию производителя. Известные бренды, такие как Bosch, Valeo и Denso, предлагают надежные и долговечные генераторы. Не стоит экономить на качестве, так как это может привести к частым поломкам и дополнительным расходам на ремонт.

4. Проверьте совместимость с вашим автомобилем

Перед покупкой генератора обязательно проверьте его совместимость с вашим автомобилем. Обратите внимание на модель, год выпуска и тип двигателя. Некоторые генераторы могут быть несовместимы с определенными моделями автомобилей, что может привести к проблемам с установкой и работой.

5. Изучите отзывы и рекомендации

Перед покупкой стоит ознакомиться с отзывами других автовладельцев о выбранной модели генератора. Это поможет вам понять, насколько надежен и эффективен генератор в реальных условиях эксплуатации. Также полезно проконсультироваться с механиками или специалистами в автосервисах, которые могут дать рекомендации по выбору генератора.

6. Учитывайте цену

Цена генератора может варьироваться в зависимости от его характеристик и бренда. Не стоит выбирать самый дешевый вариант, так как это может привести к проблемам в будущем. Оптимальным решением будет найти баланс между ценой и качеством, выбирая генератор, который соответствует вашим требованиям и бюджету.

Следуя этим советам, вы сможете выбрать автомобильный генератор, который будет надежно работать и обеспечивать стабильное электроснабжение вашего автомобиля на протяжении долгого времени.

Вопрос-ответ

Какие три типа генераторов существуют?

Существует три основных типа генераторов: генераторы для всего дома, портативные генераторы и инверторные генераторы. Инверторные генераторы идеально подходят для кемпинга, катания на лодках и других видов активного отдыха.

Сколько фаз у автомобильного генератора?

Обмотка статора генераторов зарубежных фирм, как и отечественных, – трехфазная. Она состоит из трех частей, называемых обмотками фаз или просто фазами. Напряжение и токи в которых смещены друг относительно друга на треть периода. Т.

Советы

СОВЕТ №1

Перед покупкой автомобильного генератора обязательно ознакомьтесь с его характеристиками и совместимостью с вашим автомобилем. Убедитесь, что мощность генератора соответствует требованиям вашего автомобиля, чтобы избежать проблем с электрооборудованием.

СОВЕТ №2

Регулярно проверяйте состояние генератора и его компонентов, таких как ремни и подшипники. Это поможет предотвратить неожиданные поломки и продлить срок службы устройства.

СОВЕТ №3

При установке нового генератора следуйте инструкциям производителя и, если необходимо, обращайтесь к профессионалам. Неправильная установка может привести к повреждению как генератора, так и других электрических систем автомобиля.

СОВЕТ №4

Обратите внимание на тип генератора: существуют как щеточные, так и бесщеточные модели. Выбор зависит от ваших потребностей и условий эксплуатации автомобиля. Бесщеточные генераторы, как правило, более надежны и требуют меньше обслуживания.
