Схема момента затяжки ГБЦ ВАЗ-2112 16 клапанов для ремонта

Затяжка головки блока цилиндров (ГБЦ) — важная процедура для надежной работы двигателя ВАЗ-2112 с 16-клапанным мотором. Неправильный момент затяжки может вызвать перегрев, утечку масла и повреждение двигателя. В этой статье рассмотрим схему момента затяжки ГБЦ, что поможет владельцам автомобилей правильно выполнять эту процедуру, поддерживать двигатель в оптимальном состоянии и предотвращать дорогостоящие ремонты.

Что собой представляет ГБЦ

Чтобы успешно выполнять любые операции с данным узлом, важно разобраться в его назначении и принципах функционирования. Головка блока цилиндров на модели ВАЗ-2112 изготавливается из двух материалов: чугуна и алюминия. По сути, это является крышкой двигателя.

Этот узел играет ключевую роль в автомобиле, так как отвечает за:

• процесс сгорания топлива в двигателе;
• отвод отработанных газов во время сгорания.

Кроме того, ГБЦ выполняет и дополнительные функции:

• ее работа обеспечивается за счет опорных шайб, клапанных втулок и других элементов, находящихся в головке;
• через специальное отверстие устанавливается цепной натяжитель и привод шкивного распределителя.

Сокращение ГБЦ часто используется в автомобильной терминологии, так как произносить длинные и сложные названия бывает неудобно. Тем не менее, важно знать все расшифровки, особенно когда речь идет о ДВС (двигателе внутреннего сгорания) и ГБЦ (головке блока цилиндров).

Поэтому натяжение всегда должно быть правильно настроено, а не сделано спустя рукава, иначе это может привести к нарушению его работы.

Это особенно важно для предотвращения накопления влаги в местах соединения компонентов блока и их стыков. Такая защита позволяет конденсату собираться на специальной поверхности, обеспечивая отвод жидкости из двигателя.

Как завести ВАЗ-2112 в мороз.

Эксперты в области автомобильного ремонта подчеркивают важность правильной схемы момента затяжки головки блока цилиндров для двигателя ВАЗ-2112 с 16 клапанами. Неправильная затяжка может привести к серьезным проблемам, таким как деформация головки или утечка охлаждающей жидкости. Специалисты рекомендуют строго следовать заводским рекомендациям, которые предполагают последовательное затягивание болтов в несколько этапов. Это позволяет равномерно распределить нагрузку и избежать повреждений. Также важно использовать динамометрический ключ, чтобы обеспечить точность затяжки. В конечном итоге, соблюдение этих рекомендаций способствует долговечности двигателя и его надежной работе.

Затяжка ГБЦ Ваз 21126.

Особенности процесса

У каждого двигателя есть свой момент затяжки, а также своя схема для крепления штифтов. На величину этого момента влияют не только характеристики двигателя, но и ряд других факторов, которые важно учитывать, если вы решили самостоятельно выполнить эту процедуру.

К числу таких факторов относятся:

• качество смазки отверстий штифтов и общее состояние элементов;
• значимость качества болтов – изношенные или некачественные могут не выдержать затяжку;
• если резьба или сам штифт повреждены, лучше не затягивать. В противном случае, в скором времени все элементы, не соответствующие стандартам эксплуатации, могут выйти из строя.

Наиболее актуальна процедура натяжения при снятии головки блока цилиндров и её повторной установке.

Некоторые автомобилисты затягивают сильно вытянутые болты в четыре этапа. В этом случае на втором этапе момент затяжки составляет 70-85 Н*м, что совершенно недопустимо для мотора Лады Приора с 16 клапанами.

Правильная последовательность затяжки ключей имеет огромное значение. Только так головка сможет корректно выполнять свои основные и вспомогательные функции.

Перед установкой обязательно нужно очистить все резьбовые отверстия. Затем все втулки устанавливаются на свои места, а сверху укладывается прокладка. Все металлические детали должны быть обезжирены.

При установке прокладки не следует использовать герметики или другие смазочные вещества.

Интересные факты

Вот несколько интересных фактов о схеме момента затяжки головки блока цилиндров (ГБЦ) ВАЗ-2112 с 16 клапанами:

1. Порядок затяжки: Важно соблюдать не только момент затяжки, но и порядок, в котором затягиваются болты ГБЦ. На ВАЗ-2112 используется последовательный метод затяжки, который помогает равномерно распределить давление по поверхности головки и предотвратить ее деформацию. Обычно затяжка начинается с центральных болтов и постепенно переходит к крайним.

2. Момент затяжки: Рекомендуемый момент затяжки для головки блока цилиндров ВАЗ-2112 составляет около 30 Нм (ньюто-метров) на первом этапе, затем 60 Нм на втором этапе и, наконец, 90 градусов поворота на третьем этапе. Это позволяет обеспечить надежное соединение и избежать проблем с герметичностью.

3. Материалы и технологии: ГБЦ на ВАЗ-2112 изготовлена из алюминиевого сплава, что делает ее легкой и эффективной в теплоотведении. Однако алюминий требует более тщательной затяжки, так как он подвержен деформации при высоких температурах. Поэтому правильная схема затяжки и соблюдение рекомендованных моментов критически важны для долговечности двигателя.

Эти факты подчеркивают важность правильной затяжки ГБЦ для обеспечения надежной работы двигателя и предотвращения его повреждений.

Затяжка гбц ваз 2112 16 клапанов

Порядок проведения монтажа и демонтажа

Блок цилиндров служит основой для крепления головки, которая фиксируется с помощью десяти винтов. Для их отворачивания используется специальный торцевой ключ – «десятка».

На изображении представлен правильный порядок отворачивания:

1. Верхний правый угловой.
2. Нижний правый угловой.
3. Верхний левый угловой.
4. Нижний левый угловой.
5. Верхний второй слева.
6. Верхний второй справа.
7. Второй нижний справа.
8. Второй нижний слева.
9. Верхний посередине.
10. Нижний посередине.

Соблюдение именно этой последовательности позволяет избежать деформации болтов и резьбы, а также других неприятных ситуаций.

Конструкция данного узла довольно сложна, хотя на первый взгляд может показаться простой.

Головка крепится к блоку с помощью болтов или шпилек и закрывает цилиндры сверху. Посадочная площадь верхнего элемента достаточно велика, поэтому правильная последовательность затягивания резьбовых соединений с заданным усилием имеет большое значение. Ранее на старых моделях автомобилей использовались чугунные элементы этого узла, с которыми было проще работать. В современных автомобилях чаще применяют более легкий, мягкий и пластичный алюминий, который легко повредить при работе. Чугун, в свою очередь, более устойчив к термоусадке и деформациям, что пока не позволяет полностью от него отказаться.

Стандартная длина винтов в рассматриваемой модели составляет 93 мм. Если хотя бы один из них вытягивается на несколько миллиметров, его необходимо заменить.

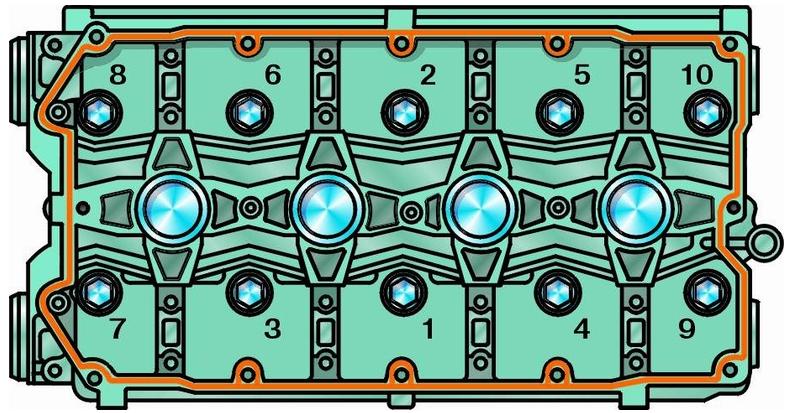

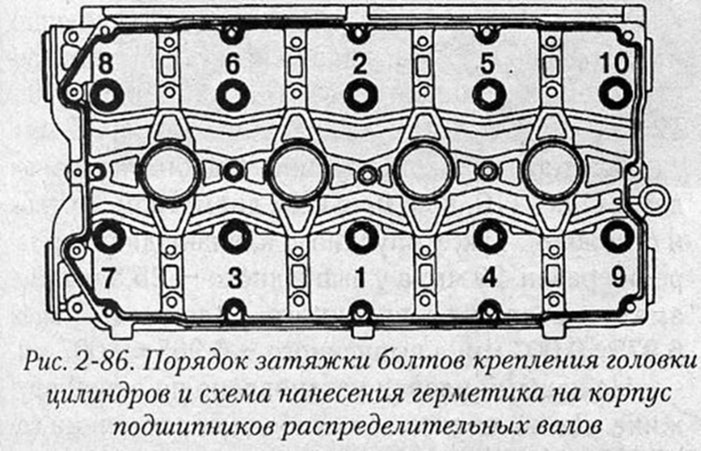

Последовательность монтажа отличается от указанного выше порядка и представлена на фото:

1. Средний нижний.
2. Верхний нижний.
3. Нижний второй слева.
4. Нижний второй справа.
5. Верхний второй справа.
6. Верхний второй слева.
7. Нижний угловой слева.
8. Верхний угловой слева.
9. Нижний угловой справа.
10. Верхний угловой справа.

Нормы момента натяжения:

1. Первоначальное усилие – 20 Н*м.
2. Каждый элемент следует доворачивать вправо на 90°.
3. После 20 минут ожидания необходимо доворачивать еще на 90°.

Как заменить помпу на ВАЗ-2112 с 16 клапанами

Первоначальное усилие невелико. Однако с третьего этапа работа усложняется, поэтому рекомендуется использовать рычаг. Если у вас возникли трудности с процессом натяжки, посмотрите видеоурок, в котором все подробно объясняется и демонстрируется.

Установка ГБЦ под турбину на ДВС не сильно отличается от описанного выше процесса, но в случае возникновения несоответствий или других проблем лучше обратиться за советом к квалифицированным специалистам.

Замена прокладки ГБЦ. Снятие установка ГБЦ. ВАЗ 2112 1.5 16v

Рекомендации по выбору инструмента и материалов

Для выполнения работы по затяжке головки блока цилиндров (ГБЦ) на двигателе ВАЗ-2112 с 16 клапанами необходимо правильно выбрать инструменты и материалы. Это обеспечит надежность соединения и долговечность работы двигателя.

Инструменты:

• Торцевой ключ: Рекомендуется использовать торцевой ключ с моментом затяжки, который позволяет точно контролировать усилие при затяжке болтов. Для ГБЦ ВАЗ-2112 потребуется ключ с диапазоном от 0 до 100 Нм.
• Удлинитель: Удлинитель для торцевого ключа поможет достать до труднодоступных болтов и обеспечит удобство работы.
• Динамометрический ключ: Это один из самых важных инструментов для выполнения затяжки. Он должен быть откалиброван и соответствовать требованиям по моменту затяжки, указанным в технической документации.
• Набор головок: Включает в себя различные размеры головок, чтобы обеспечить совместимость с болтами ГБЦ. Обычно используются головки на 10 и 12 мм.
• Ключи для регулировки клапанов: Если в процессе работы потребуется регулировка клапанов, стоит иметь под рукой соответствующие инструменты.

Материалы:

• Новые болты ГБЦ: При каждом демонтаже ГБЦ рекомендуется заменять болты на новые, так как они могут терять свои свойства после первого использования. Используйте оригинальные или качественные аналоги.
• Уплотнительные прокладки: Прокладка ГБЦ должна быть заменена на новую, чтобы избежать утечек масла и охлаждающей жидкости. Выбирайте прокладки, соответствующие стандартам производителя.
• Масло: Перед установкой ГБЦ рекомендуется смазать резьбу болтов и поверхность прокладки моторным маслом для улучшения сцепления и предотвращения заедания.
• Антифриз: При необходимости замены охлаждающей жидкости, используйте качественный антифриз, который соответствует требованиям вашего автомобиля.

Следуя этим рекомендациям по выбору инструментов и материалов, вы сможете выполнить затяжку ГБЦ на ВАЗ-2112 16 клапанов качественно и без лишних проблем. Правильный подход к подготовке обеспечит надежную работу двигателя на долгие годы.

Вопрос-ответ

Какой момент затяжки постели распредвалов на ВАЗ 2112?

Болты распредвала должны быть затянуты с определенным моментом, который обычно указывается в руководстве по ремонту и эксплуатации автомобиля. Для ВАЗ-2110-2112 рекомендуемый момент затяжки составляет 20-25 Нм.

Сколько ньютонов затягивать ГБЦ ВАЗ?

Момент затяжки обычно составляет 44,1 – 53,9 Н·м (4,5 – 5,5 кгс·м).

Советы

СОВЕТ №1

Перед началом работы обязательно ознакомьтесь с технической документацией вашего автомобиля. В ней вы найдете точные значения момента затяжки для головки блока цилиндров (ГБЦ), что поможет избежать повреждений двигателя.

СОВЕТ №2

Используйте динамометрический ключ для точной настройки момента затяжки. Это обеспечит равномерное распределение давления на ГБЦ и предотвратит ее деформацию.

СОВЕТ №3

При затяжке ГБЦ следуйте рекомендованной последовательности. Обычно это делается в несколько этапов, начиная с центральных болтов и постепенно переходя к краям. Это поможет избежать перекоса и обеспечит надежное соединение.

СОВЕТ №4

После завершения затяжки проверьте все болты на предмет повторной затяжки через определенное время. Это поможет убедиться, что соединение осталось надежным и не возникло утечек масла или охлаждающей жидкости.
