Датчик коленвала — ключевой элемент системы управления двигателем ВАЗ-2115, определяющий положение коленчатого вала и передающий информацию в блок управления. Неисправность датчика может вызвать затрудненный запуск, нестабильную работу на холостом ходу и потерю мощности. В статье рассмотрим расположение датчика коленвала на ВАЗ-2115, что поможет владельцам автомобилей быстро справиться с неисправностями и провести ремонт.
Датчик коленвала на ВАЗ-2115: виды и месторасположение
Важно отметить один ключевой аспект. На автомобилях ВАЗ десятой серии устанавливаются три типа датчиков положения коленвала (ДПКВ):
- частотный;
- с датчиком Холла;
- индуктивный.
Где находится датчик скорости на ВАЗ-2115
Давайте подробнее рассмотрим каждый из этих типов. Частотный датчик работает на основе считывания импульсных частот, которые генерирует электронный блок управления. Следующий тип, датчик с Холлом, имеет более сложную конструкцию, включающую в себя датчик Холла.
При приближении металлического объекта к датчику его состояние изменяется с нуля на единицу, а при удалении — обратно.
В индуктивном датчике имеется металлический стержень, к которому снаружи прикреплен магнит. Кроме того, у этого типа ДПКВ есть еще одна конструктивная особенность: вокруг стержня расположена медная обмотка, концы которой служат разъемами для подключения проводки. Принцип работы индуктивного датчика также достаточно прост. На его выводах появляются сигналы при приближении металлических предметов к намагниченному стержню.

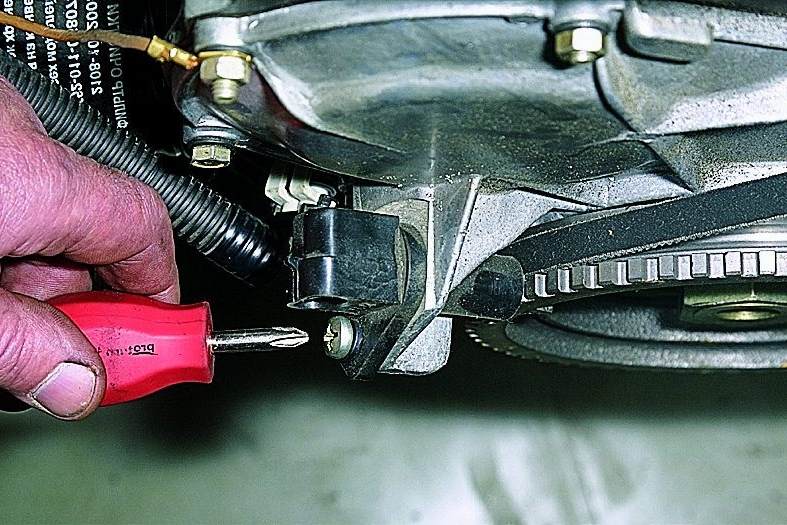

Теперь давайте обсудим, где расположен датчик коленвала на «пятнашке». Ремонт автомобиля своими силами может помочь сэкономить средства, так как услуги автосервисов зачастую стоят немалых денег. Конечно, в сложных ситуациях без помощи профессионалов не обойтись, особенно если у вас нет достаточных знаний. Тем не менее, поломка ДПКВ не относится к таким случаям, и здесь вполне возможно решить проблему самостоятельно. Датчик находится на крышке масляного насоса, рядом с приводным шкивом генератора, и крепится с помощью одного болта.
Замена датчика не представляет особой сложности. Важно лишь следовать определенной последовательности действий. Сначала убедитесь, что зажигание выключено. Затем отключите колодку с проводами, просто вытянув ее из разъема. Далее, используя ключ на 10, снимите крепление датчика и извлеките устройство. После снятия ДПКВ рекомендуется проверить шкив привода генератора, так как на нем могут возникать повреждения, из-за которых датчик начинает работать неправильно, а на бортовом компьютере автомобиля могут появляться коды ошибок.
После осмотра и подтверждения исправности можно устанавливать новый ДПКВ, предварительно очистив место установки. Этот процесс также несложен. Установите устройство в гнездо и зафиксируйте его болтом, не затягивая слишком сильно. Важно подчеркнуть, что в комплекте с датчиком производители предоставляют регулировочную шайбу, которую обязательно нужно использовать. Затем возьмите специальный щуп и проверьте, чтобы между сердечником датчика коленвала и шкивом был зазор в 1 миллиметр. Допускается небольшая погрешность — не более 0,41 миллиметра в большую сторону, однако зазор менее 1 миллиметра недопустим.
Эксперты отмечают, что датчик коленвала на ВАЗ-2115 расположен в непосредственной близости к блоку цилиндров, что обеспечивает его эффективное функционирование. Обычно он устанавливается на задней части двигателя, рядом с маховиком. Это место выбрано не случайно: датчик должен фиксировать положение коленчатого вала для корректной работы системы зажигания и впрыска топлива. Правильная установка датчика критически важна для обеспечения стабильной работы двигателя, поскольку любые отклонения могут привести к сбоям в его работе. Специалисты рекомендуют периодически проверять состояние датчика и его соединений, чтобы избежать возможных проблем с запуском и работой автомобиля.
Причины выхода из строя ДПКВ
При возникновении неисправностей рекомендуется установить новый датчик коленвала. Его цена варьируется от 200 до 400 рублей, в зависимости от бренда и региона. Кроме того, лучше всего производить замену ДПКВ самостоятельно, так как обращение в автосервис может обойтись в сумму, сопоставимую с ценой нескольких датчиков, а сама процедура, как уже упоминалось, довольно проста.
Читайте также:
Расположение датчика холостого хода на ВАЗ-2115
Существует несколько распространенных причин, по которым ДПКВ может выйти из строя. Наиболее частой причиной является механическая деформация корпуса, который выполнен из пластика, что делает его уязвимым. Также датчик может выйти из строя из-за короткого замыкания, возникшего между витками обмотки. Это приводит к изменению частоты генерации, передаваемой на ЭБУ. Чаще всего подобные поломки наблюдаются у датчиков частотного типа. Еще одной распространенной проблемой является повреждение зубьев шкива или его износ.
| Местоположение датчика коленвала | Описание места | Примечания |
|---|---|---|
| На блоке цилиндров | Датчик расположен в нижней части блока цилиндров, обычно ближе к передней части двигателя. | Он вкручивается в специальное отверстие и направлен на зубчатый венец маховика или шкива коленвала. |
| Рядом со шкивом коленвала | Датчик находится в непосредственной близости от шкива коленвала, который расположен в передней части двигателя. | Он считывает импульсы с зубчатого венца, расположенного на шкиве коленвала. |
| Под генератором | В некоторых модификациях ВАЗ-2115 датчик может быть расположен под генератором, что затрудняет доступ к нему. | Для замены или проверки может потребоваться снятие генератора. |
Интересные факты
Вот несколько интересных фактов о датчике коленвала на ВАЗ-2115:
-
Расположение и доступность: Датчик коленвала на ВАЗ-2115 расположен в нижней части двигателя, вблизи маховика. Это место обеспечивает точное считывание положения коленчатого вала, что критически важно для работы системы зажигания и впрыска. Однако доступ к датчику может быть затруднен, особенно если требуется его замена, так как для этого может понадобиться снять защитный кожух или другие элементы.
-
Принцип работы: Датчик коленвала работает на основе магнитного принципа. Он использует изменение магнитного поля, создаваемого зубьями на маховике, для определения положения коленчатого вала. Это позволяет ECU (электронному блоку управления) точно определять момент зажигания и время впрыска топлива.
-
Влияние на работу двигателя: Неисправность датчика коленвала может привести к серьезным проблемам в работе двигателя, таким как затрудненный запуск, нестабильная работа на холостом ходу и потеря мощности. Поэтому регулярная проверка и, при необходимости, замена этого датчика являются важными для поддержания надежности и производительности автомобиля.
Замена датчика коленвала: пошаговая инструкция
Замена датчика коленвала на ВАЗ-2115 — это важная процедура, которая может потребоваться в случае неисправности данного элемента. Датчик коленвала отвечает за определение положения коленчатого вала и передачу этой информации в блок управления двигателем, что критично для правильной работы системы зажигания и впрыска топлива. Если вы заметили проблемы с запуском двигателя, его нестабильную работу или ошибки в системе, возможно, пришло время заменить датчик коленвала.
Перед началом работы убедитесь, что у вас есть все необходимые инструменты и запчасти. Вам понадобятся:
- Новый датчик коленвала;
- Набор ключей и отверток;
- Плоскогубцы;
- Чистящие средства для удаления загрязнений;
- Перчатки и защитные очки для безопасности.
Теперь перейдем к пошаговой инструкции по замене датчика коленвала:
- Подготовка автомобиля: Убедитесь, что автомобиль стоит на ровной поверхности и выключен. Откройте капот и отключите аккумулятор, чтобы избежать короткого замыкания.
- Доступ к датчику: Датчик коленвала на ВАЗ-2115 расположен на блоке цилиндров, в районе задней части двигателя. Для удобства доступа может потребоваться снять некоторые элементы, такие как воздухозаборник или защитный кожух.

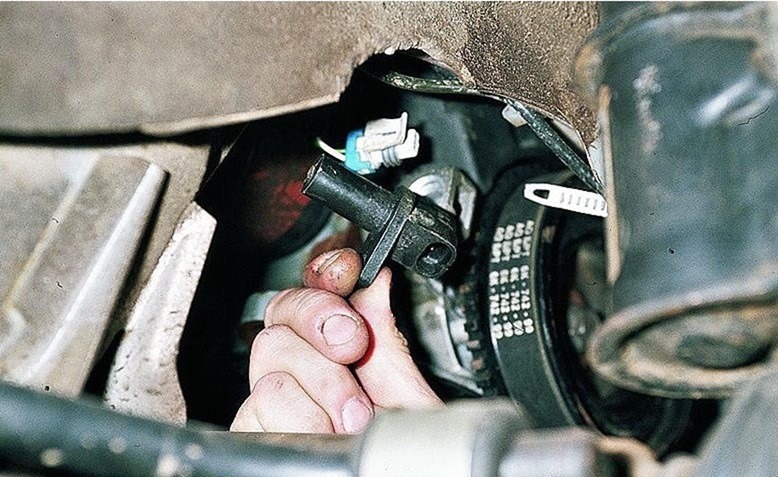

- Снятие старого датчика: Найдите датчик коленвала, который крепится на одном болте. Используйте ключ для его откручивания. После этого аккуратно отсоедините разъем датчика, потянув за него, не повредив провода.
- Установка нового датчика: Установите новый датчик на место старого, убедившись, что он правильно зафиксирован. Подключите разъем, убедившись, что он надежно защелкнулся.
- Сборка: Установите все снятые элементы обратно на место. Убедитесь, что все крепления затянуты, а разъемы подключены.
- Проверка работы: Подключите аккумулятор и запустите двигатель. Проверьте, работает ли он стабильно и нет ли ошибок на приборной панели. Если все в порядке, замена датчика коленвала выполнена успешно.
Следуя этой инструкции, вы сможете самостоятельно заменить датчик коленвала на ВАЗ-2115, что сэкономит вам время и деньги на обращение в сервисный центр. Однако, если у вас возникли сомнения или сложности в процессе, лучше обратиться к профессионалам.
Вопрос-ответ
Где на ВАЗ 2115 находится датчик коленвала?
На машинах с восьмиклапанным инжектором датчик расположен в передней части двигателя, недалеко от шкива коленвала.
Как понять, что неисправен датчик коленвала ВАЗ 2115?
Признаки неисправности датчика синхронизации: ощутимое снижение мощности мотора, «плавающие» обороты двигателя, детонация, срабатывающая в двигателе при активном движении, отсутствие в датчике признаков жизни, когда завести автомобиль невозможно.
Советы
СОВЕТ №1
Перед началом поиска датчика коленвала, ознакомьтесь с руководством по эксплуатации вашего автомобиля. В нем часто содержится информация о расположении ключевых компонентов, включая датчик коленвала.
СОВЕТ №2
Используйте интернет-ресурсы и форумы, посвященные автомобилям ВАЗ. Там можно найти полезные советы и фотографии, которые помогут вам лучше понять, где именно расположен датчик коленвала на ВАЗ-2115.
СОВЕТ №3
При поиске датчика коленвала, убедитесь, что у вас есть необходимые инструменты для доступа к нему. Иногда для этого может потребоваться снять защитные кожухи или другие элементы, поэтому подготовьте все заранее.
СОВЕТ №4
Если вы не уверены в своих силах, лучше обратиться к профессионалам. Замена или диагностика датчика коленвала требует определенных навыков, и неправильные действия могут привести к серьезным проблемам с двигателем.
