В статье представлено описание схемы проводки автомобиля ВАЗ-2105, популярного среди автолюбителей благодаря простоте и надежности. Понимание электрической схемы важно для обслуживания и ремонта, так как это помогает быстро выявлять и устранять неисправности, а также модернизировать электрооборудование. Читатели найдут все необходимые детали, что упростит работу с проводкой.
Из чего состоит электросхема

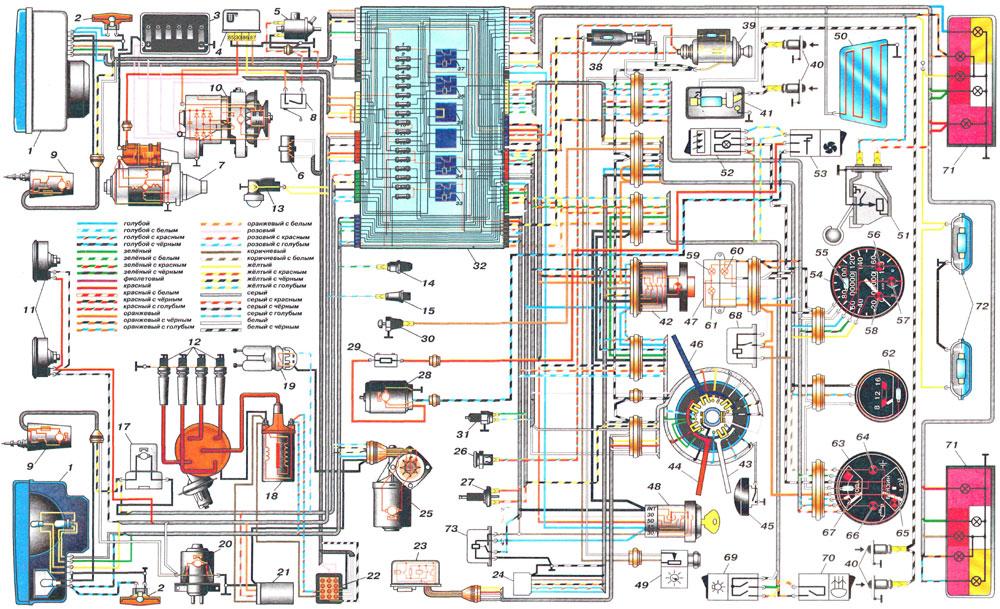

На главной электрической схеме автомобилей ВАЗ четко обозначено местоположение всех элементов электрической цепи:
- генератор;
- аккумулятор;
- фары;
- реле;
- контрольные лампы;
- панель приборов и другие компоненты.
На этой схеме детально показано, как проходят провода и какие устройства они питают. Каждый провод имеет свой цвет, что облегчает восприятие схемы.
Все электрические схемы ВАЗ содержат цифровые обозначения для каждого устройства, названия которых можно найти в приложенном руководстве.
Схема подключения генератора ВАЗ-2105
Наиболее важной является схема электрического зажигания автомобиля. Она не слишком сложна, но при ремонте можно легко запутаться в проводах и перепутать соединения, например, между реле и монтажным блоком или между зажиганием и реле. Кроме этой схемы, может понадобиться план электропроводки для панели приборов и схема системы запуска двигателя. Практически каждое устройство электрооборудования ВАЗ-21053 инжекторной системы имеет отдельный план, что значительно упрощает процесс ремонта. Например, у ВАЗ-2105 могут возникать проблемы с работой поворотников или противотуманных фар. С помощью такой схемы диагностика неисправностей становится гораздо проще и быстрее.
Владельцам ВАЗ-2105 с инжектором может быть сложнее выполнять ремонт, так как электрооборудование насыщено датчиками, клапанами, форсунками и другими элементами. Многие владельцы таких автомобилей предпочитают не рисковать и сразу обращаются в автосервис. Однако инжекторные автомобили не так сложны в ремонте, как это может показаться на первый взгляд.
Если у водителя есть схема проводки ВАЗ-2105, то многие неисправности можно устранить самостоятельно, без обращения в СТО. Для этого потребуется время и инструменты для диагностики. Обычно диагностика сводится к проверке датчиков и измерению сопротивления.
Эксперты отмечают, что схема проводки ВАЗ-2105 представляет собой важный элемент, обеспечивающий надежную работу электрической системы автомобиля. Она включает в себя множество компонентов, таких как аккумулятор, генератор, предохранители и различные датчики, которые взаимодействуют друг с другом для обеспечения стабильной работы всех систем. Специалисты подчеркивают, что правильное понимание схемы проводки позволяет не только эффективно диагностировать неисправности, но и выполнять качественный ремонт. Важно учитывать, что каждая деталь имеет свое назначение и взаимосвязь с другими элементами. Поэтому, при работе с проводкой, необходимо следовать рекомендациям производителя и использовать оригинальные запчасти, что значительно увеличивает срок службы автомобиля и снижает риск возникновения электрических проблем.
Трудности при ремонте электрического оборудования
Одной из самых серьезных проблем, с которыми может столкнуться владелец ВАЗ-2105 во время ремонта, является несоответствие цветов проводки тем, что указаны в электрической схеме. Если автомобиль имеет значительный возраст, существует высокая вероятность, что проводка уже не раз подвергалась замене. Предыдущий собственник, скорее всего, не обращал внимания на соответствие цветов, и в случае срочного ремонта могли быть использованы любые доступные провода. В результате новому владельцу придется разобраться, какой провод куда подключен. В таких ситуациях полезно заранее внести некоторые изменения с помощью фломастеров. Во время ремонта можно окрасить каждый провод в нужный цвет, что сэкономит время при последующих проверках или диагностике.
Еще одной проблемой, с которой может столкнуться автовладелец ВАЗ-2105, является частичная замена проводки. Предыдущий хозяин мог заменить только некоторые провода, что создает дополнительные трудности для нынешнего владельца. В таких случаях путаница возрастает, и разумнее будет заменить всю проводку целиком.
Наиболее частой причиной неисправностей ВАЗ-2105 является повреждение изоляции проводов или отсутствие контакта. В данной ситуации необходимо использовать специальный прибор для тестирования всех участков проводки. Неработающие участки электропроводки заменяют на новые, или же можно заменить только поврежденную часть провода. Если изоляция повреждена, то проблему можно решить с помощью изоленты.
| Элемент схемы | Обозначение на схеме | Функция |
|---|---|---|
| Аккумуляторная батарея | G1 | Источник постоянного тока для всех систем автомобиля |
| Генератор | G2 | Вырабатывает электрический ток для питания систем и зарядки АКБ при работающем двигателе |
| Замок зажигания | S1 | Включает и выключает электрооборудование, запускает двигатель |
| Стартер | M1 | Электродвигатель для запуска двигателя |
| Катушка зажигания | T1 | Преобразует низкое напряжение в высокое для свечей зажигания |
| Распределитель зажигания | B1 | Распределяет высокое напряжение по свечам зажигания в нужный момент |
| Свечи зажигания | A1-A4 | Создают искру для воспламенения топливовоздушной смеси |
| Фары головного света | H1, H2 | Освещение дороги впереди автомобиля |
| Задние фонари | H3, H4 | Освещение задней части автомобиля, стоп-сигналы, указатели поворота |
| Указатели поворота | H5-H8 | Сигнализируют о намерении изменить направление движения |
| Звуковой сигнал | K1 | Подача звукового сигнала |
| Приборная панель | P1 | Отображение информации о работе систем автомобиля (скорость, обороты, температура и т.д.) |
| Предохранители | F1-Fn | Защита электрических цепей от перегрузок и коротких замыканий |
| Реле | R1-Rn | Электромеханические переключатели для управления мощными потребителями |
| Датчик уровня топлива | B2 | Измеряет количество топлива в баке |
| Датчик температуры охлаждающей жидкости | B3 | Измеряет температуру охлаждающей жидкости двигателя |
| Датчик давления масла | B4 | Измеряет давление масла в двигателе |
| Электродвигатель стеклоочистителя | M2 | Приводит в движение щетки стеклоочистителя |
| Электродвигатель омывателя | M3 | Подает жидкость на лобовое стекло |
| Прикуриватель | X1 | Розетка для подключения электроприборов |
Интересные факты
Вот несколько интересных фактов о схеме проводки ВАЗ-2105:
-
Универсальность схемы: Схема проводки ВАЗ-2105 была разработана с учетом возможности использования в различных модификациях автомобиля. Это позволяет легко адаптировать проводку для установки дополнительного оборудования, такого как усилители звука или дополнительные фары.
-
Простота диагностики: В схеме проводки ВАЗ-2105 предусмотрены специальные разъемы и маркировка проводов, что значительно упрощает процесс диагностики и ремонта электрической системы. Это особенно важно для владельцев автомобилей, которые предпочитают самостоятельно обслуживать свои машины.
-
Электрическая безопасность: В схеме проводки предусмотрены предохранители, которые защищают электрическую систему от перегрузок и коротких замыканий. Это помогает предотвратить возможные пожары и повреждения электрооборудования, что делает автомобиль более безопасным в эксплуатации.
Обследование работы инжекторов
Система электроснабжения на ВАЗ-2105 с инжектором нередко сталкивается с неисправностями. Именно поэтому многие владельцы автомобилей предпочитают не переходить с карбюраторной системы на инжекторную. Инжекторная система подачи топлива значительно сложнее, и без компьютерной диагностики выявить проблему бывает крайне сложно. Тем не менее, некоторые действия можно выполнить самостоятельно. В первую очередь стоит проверить свечи зажигания, так как это одна из самых распространенных проблем у «пятерок».
Кроме того, согласно диагностической схеме модели 21053, следует проверить сопротивление катушек зажигания и внимательно осмотреть проводку и соединения. Часто причиной неправильной работы зажигания может быть что-то довольно простое. Обратите внимание на датчик подачи воздуха и, в частности, на его контакты. Для более детальной диагностики может понадобиться осциллограф.
Ремонт карбюратора ВАЗ-2105
На самом деле, для самостоятельной диагностики ВАЗ-2105 достаточно иметь базовый набор инструментов и желание разобраться в проблеме. Существует множество руководств, рекомендаций и статей, которые могут помочь. Учитывая нежелание многих сервисных центров работать с советскими автомобилями и высокую стоимость таких услуг, ремонт своими руками становится более предпочтительным вариантом. Несмотря на то что электроника ВАЗ-2105 инжекторного типа может показаться сложной, разобраться с ней вполне реально. Отечественные автомобили остаются наиболее популярными и легкими в обслуживании, поэтому многие начинающие водители выбирают именно их для своего первого опыта за рулем.
Советы по диагностике и устранению неисправностей
Диагностика и устранение неисправностей в системе проводки автомобиля ВАЗ-2105 требуют внимательного подхода и знания основных принципов работы электрической схемы. Прежде чем приступить к диагностике, важно ознакомиться с основными компонентами системы и их функциями.
Первым шагом в диагностике является визуальный осмотр проводки. Необходимо проверить наличие механических повреждений, коррозии на контактах и разъемах, а также состояние изоляции проводов. Обратите внимание на места, где провода могут тереться о металлические части кузова или двигателя, так как это может привести к короткому замыканию.
Следующий этап — проверка целостности цепей. Для этого можно использовать мультиметр, установив его в режим измерения сопротивления. Необходимо отключить аккумулятор и проверить каждую цепь на наличие обрывов. Если сопротивление бесконечно, это указывает на обрыв проводки. В случае обнаружения обрыва следует определить место повреждения и произвести замену или восстановление проводки.
Также важно проверить работу предохранителей. Предохранители защищают электрические цепи от перегрузок и коротких замыканий. Если какой-либо предохранитель сгорел, это может указывать на наличие проблемы в соответствующей цепи. Замена предохранителя должна сопровождаться проверкой всех компонентов, подключенных к данной цепи, чтобы избежать повторного сгорания.
Для диагностики работы электрических устройств, таких как фары, стеклоочистители и другие, можно использовать тестер. Проверяйте наличие напряжения на входе и выходе каждого устройства. Если напряжение присутствует, но устройство не работает, это может указывать на его неисправность. В таком случае следует произвести его замену или ремонт.
Не забывайте о важности правильного подключения всех разъемов и контактов. Неплотные соединения могут привести к перебоям в работе электрической системы. При подключении разъемов убедитесь, что они надежно зафиксированы и не имеют видимых повреждений.
Если после всех проверок неисправность не была устранена, рекомендуется обратиться к профессионалам. Специалисты смогут провести более глубокую диагностику с использованием специализированного оборудования, что поможет выявить скрытые проблемы в системе проводки.
В заключение, регулярное обслуживание и внимательное отношение к электрической системе автомобиля ВАЗ-2105 помогут избежать многих проблем и продлить срок службы автомобиля. Следуя приведенным советам, вы сможете эффективно диагностировать и устранять неисправности, обеспечивая надежную работу всех электрических компонентов вашего автомобиля.
Вопрос-ответ
Какие основные компоненты входят в схему проводки ВАЗ-2105?
В схему проводки ВАЗ-2105 входят такие основные компоненты, как аккумулятор, генератор, стартер, блок предохранителей, реле, а также различные датчики и лампы. Эти элементы обеспечивают электрическое питание всех систем автомобиля, включая освещение, систему зажигания и приборную панель.
Как правильно диагностировать проблемы в проводке ВАЗ-2105?
Для диагностики проблем в проводке ВАЗ-2105 рекомендуется использовать мультиметр для проверки напряжения и целостности проводов. Также стоит осмотреть соединения на наличие коррозии или повреждений, а при необходимости проверить предохранители и реле на работоспособность.
Что делать, если в схеме проводки ВАЗ-2105 возникли короткие замыкания?
Если в схеме проводки ВАЗ-2105 возникли короткие замыкания, необходимо немедленно отключить аккумулятор, чтобы предотвратить повреждение электрических компонентов. Затем следует тщательно проверить проводку на наличие повреждений, изоляции и неправильных соединений, а также заменить неисправные элементы.
