Схема электрооборудования ВАЗ-2105 — ключевой элемент для понимания работы электрической системы автомобиля. Знание этой схемы помогает владельцам проводить диагностику, ремонт и профилактические работы, что увеличивает срок службы и надежность автомобиля. В статье рассмотрим основные компоненты схемы, их взаимосвязи и функции, что позволит автовладельцам уверенно ориентироваться в электрике своего автомобиля.
Что представляет собой схема
Электросхема модели «пятерка» представляет собой однопроводную систему, где «минус» выполняет роль «массы» автомобиля. Практически все электрические цепи напрямую связаны с системой зажигания. На схеме отображается расположение ключевых электрических устройств и потребителей, среди которых можно выделить:
- Генератор.
- Аккумуляторная батарея (АКБ).
- Блок фар.
- Приборная панель.
- Индикаторные лампочки.
- Реле и другие элементы.
Регулировка клапанов ВАЗ-2105

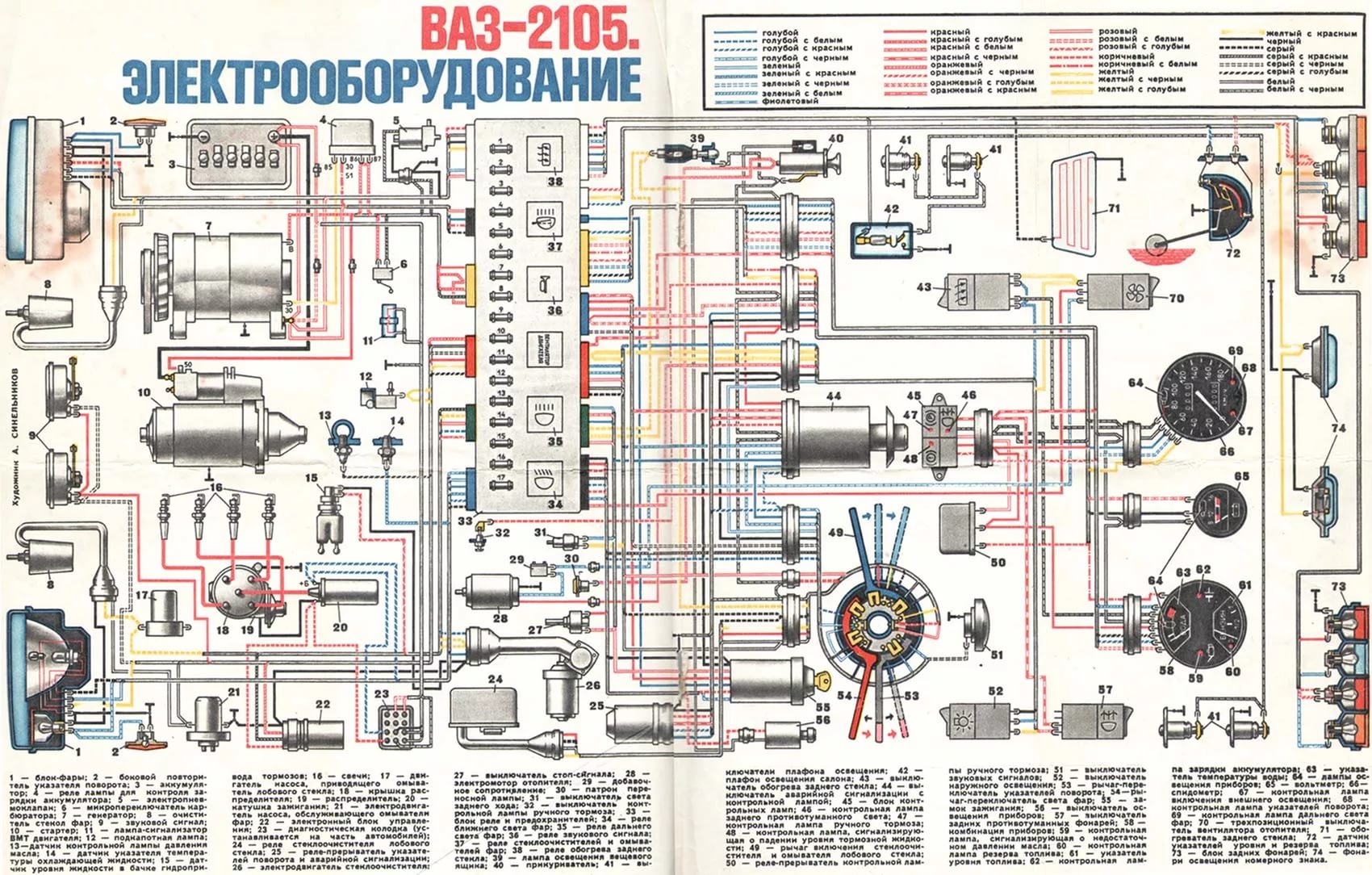

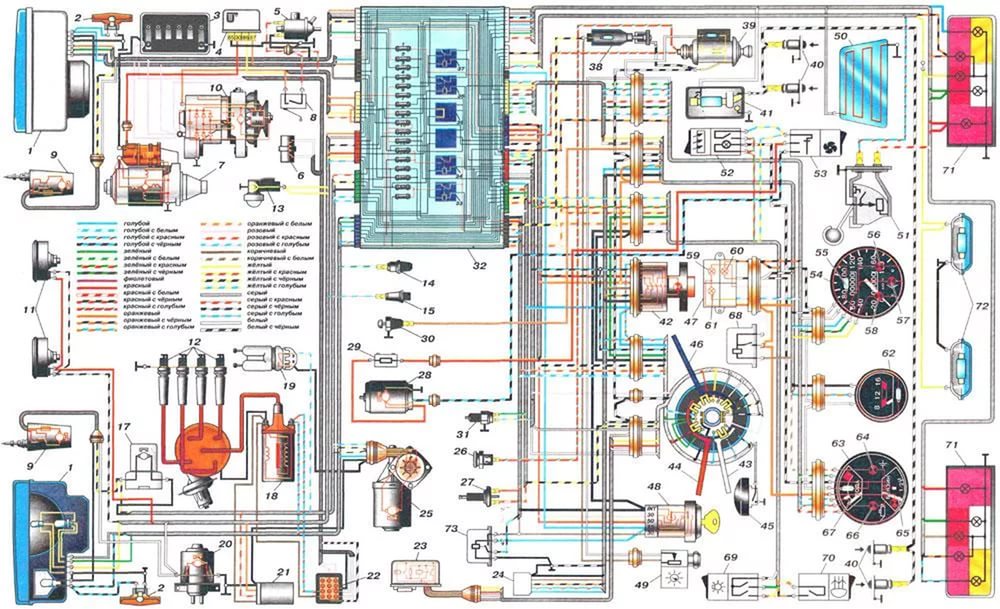

Электрические компоненты соединены между собой проводами различных цветов, что также отражается на финальной схеме (хотя цветовая схема может не совпадать с реальными цветами проводов). Если вы умеете читать электросхемы, то, скорее всего, не столкнетесь с серьезными трудностями при ремонте электрической системы. На рисунке обозначены все устройства и потребители электричества, а также реле, предохранители и другие элементы цепи, установленные на ВАЗ-2105.
Опытные автомобилисты могут распознать их даже на глаз, без дополнительных объяснений.
Схему можно найти в руководстве по эксплуатации автомобиля, однако, как правило, при покупке подержанного автомобиля эта книга отсутствует. Основная схема помогает понять устройство электрических цепей автомобиля в общем. Для более детальной информации существуют специализированные приложения, в которых подробно описаны конкретные элементы системы. В частности, к технической документации прилагаются следующие схемы:
- контактное или электронное зажигание;
- карбюратор или инжектор;
- система освещения и сигнализации;
- система отопления и другие.
Тем не менее, даже у опытных автомобилистов могут возникнуть трудности с ремонтом электрики, и далее мы рассмотрим эти проблемы.
Настройка карбюратора ВАЗ-2105
Эксперты отмечают, что схема электрооборудования ВАЗ-2105 является примером простоты и надежности, что делает этот автомобиль популярным среди автолюбителей. В ней предусмотрены основные элементы, такие как генератор, стартер, аккумулятор и система освещения, которые обеспечивают стабильную работу всех электрических систем. Специалисты подчеркивают, что четкая структура схемы позволяет легко диагностировать и устранять неисправности. Кроме того, доступность запчастей и простота в обслуживании делают ВАЗ-2105 привлекательным для тех, кто предпочитает самостоятельно заниматься ремонтом. В целом, эксперты считают, что данная схема электрооборудования способствует долговечности автомобиля и его экономичности в эксплуатации.
Основные сложности ремонта
Одной из главных проблем, особенно для новичков за рулем, является то, что провода в электросхеме и в реальной жизни могут иметь разные цвета. Эта ситуация особенно актуальна для автомобилей с большим пробегом, которые неоднократно подвергались ремонту. Предыдущие владельцы, как правило, не задумываются о том, чтобы сохранить оригинальную цветовую маркировку проводов, устанавливая любые подходящие кабели. В результате новому владельцу придется потратить время на выяснение изменений, внесенных прежним хозяином.
Сложности усугубляются, когда замена проводки была начата, но не завершена. В таких случаях разобраться в ситуации становится еще труднее. Попытки выяснить, куда ведет тот или иной провод могут занять дни, а иногда и недели. Поэтому, если вы приобрели автомобиль с незавершенной электропроводкой, разумнее будет купить новый комплект и выполнить соединения по предоставленной схеме.
Как правильно выставить зажигание на ВАЗ-2105
Такой подход имеет сразу несколько преимуществ. Во-первых, вы сможете точно определить, какой провод отвечает за те или иные электрические устройства, а во-вторых, старая проводка, которая может оказаться неисправной, будет заменена. Новые провода прослужат вам долго, что избавит вас от необходимости проверять цепь через месяц после покупки автомобиля.
| Элемент схемы | Обозначение на схеме | Функция |
|---|---|---|
| Аккумуляторная батарея | АКБ | Источник электроэнергии для запуска двигателя и питания потребителей при неработающем двигателе. |
| Генератор | G | Преобразует механическую энергию двигателя в электрическую для питания потребителей и зарядки АКБ. |
| Замок зажигания | S | Включает и выключает электрооборудование, запускает стартер. |
| Стартер | M | Электродвигатель для запуска двигателя внутреннего сгорания. |
| Катушка зажигания | T | Преобразует низкое напряжение в высокое для создания искры на свечах зажигания. |
| Распределитель зажигания | D | Распределяет высокое напряжение по свечам зажигания в соответствии с порядком работы цилиндров. |
| Свечи зажигания | SP | Создают искру для воспламенения топливовоздушной смеси в цилиндрах двигателя. |
| Фары головного света | HL | Освещают дорогу в темное время суток. |
| Задние фонари | TL | Обозначают габариты автомобиля сзади, включают стоп-сигналы и указатели поворота. |
| Указатели поворота | FL, RL | Сигнализируют о намерении водителя изменить направление движения. |
| Звуковой сигнал | H | Подает звуковой сигнал для предупреждения других участников движения. |
| Прикуриватель | C | Розетка для подключения дополнительных электроприборов. |
| Предохранители | F | Защищают электрические цепи от перегрузок и коротких замыканий. |
| Реле | R | Электромеханические переключатели, используемые для коммутации сильноточных цепей. |
| Датчик давления масла | OPS | Контролирует давление масла в двигателе. |
| Датчик температуры охлаждающей жидкости | CTS | Контролирует температуру охлаждающей жидкости двигателя. |
| Комбинация приборов | IP | Отображает информацию о работе двигателя, скорости, уровне топлива и других параметрах. |
| Стеклоочиститель | W | Очищает лобовое стекло от воды и грязи. |
| Обогрев заднего стекла | RH | Предотвращает запотевание и обледенение заднего стекла. |
| Электробензонасос | FP | Подает топливо из бака в двигатель. |
Интересные факты
Вот несколько интересных фактов о схеме электрооборудования ВАЗ-2105:
-
Универсальность схемы: Схема электрооборудования ВАЗ-2105 была разработана с учетом возможности использования в различных модификациях автомобиля. Это позволило производителю адаптировать электрооборудование для разных условий эксплуатации и требований рынка, что сделало модель популярной как в России, так и за ее пределами.
-
Простота и надежность: Электросхема ВАЗ-2105 отличается простотой и надежностью, что делает ее удобной для обслуживания и ремонта. Многие владельцы автомобилей самостоятельно изучают схему и могут легко устранять мелкие неисправности, что способствовало популярности модели среди автолюбителей.
-
Система освещения: ВАЗ-2105 стал одним из первых автомобилей в СССР, который использовал систему освещения с отдельными фарами для ближнего и дальнего света. Это улучшило видимость в темное время суток и повысило безопасность на дороге, что было особенно актуально для водителей в условиях плохих погодных условий.
Советы по обслуживанию электрооборудования
Обслуживание электрооборудования автомобиля ВАЗ-2105 является важной частью его эксплуатации, так как от исправности электрической системы зависит не только комфорт, но и безопасность водителя и пассажиров. Ниже приведены несколько советов, которые помогут поддерживать электрооборудование в хорошем состоянии.
Регулярная проверка аккумулятора. Аккумулятор является основным источником энергии для электрооборудования. Рекомендуется периодически проверять уровень электролита, а также состояние клемм на наличие коррозии. Если клеммы окислены, их следует очистить и обработать специальным антикоррозийным средством.
Контроль состояния проводки. Проводка автомобиля должна быть в хорошем состоянии, без повреждений и изоляционных дефектов. Регулярно осматривайте проводку на наличие трещин, обрывов и других повреждений. При обнаружении проблем необходимо заменить поврежденные участки или всю проводку.
Проверка предохранителей. Предохранители защищают электрическую систему от перегрузок. Если какое-либо устройство не работает, первым делом проверьте предохранители. Заменяйте их только на аналогичные по номиналу, чтобы избежать повреждения электрооборудования.
Обслуживание генератора. Генератор отвечает за зарядку аккумулятора и питание электрооборудования во время работы двигателя. Регулярно проверяйте его состояние, включая ремень привода генератора. Убедитесь, что он не изношен и правильно натянут. Также стоит проверять выходное напряжение генератора с помощью мультиметра.
Проверка работы освещения. Освещение автомобиля, включая фары, габариты и поворотники, должно работать исправно. Регулярно проверяйте лампы на наличие перегоревших и заменяйте их. Также следите за состоянием отражателей и стекол фар, так как они могут загрязняться и снижать яркость света.
Очистка контактов. Контакты различных электрических соединений могут окисляться, что приводит к плохому контакту и сбоям в работе электрооборудования. Рекомендуется периодически очищать контакты с помощью специального очистителя или мелкой наждачной бумаги, а затем обрабатывать их антикоррозийным средством.
Проверка работы датчиков. ВАЗ-2105 оснащен различными датчиками, которые отвечают за работу систем автомобиля. Регулярно проверяйте их работоспособность, так как неисправные датчики могут привести к неправильной работе двигателя и других систем.
Следуя этим простым советам, вы сможете значительно продлить срок службы электрооборудования вашего автомобиля ВАЗ-2105 и избежать многих проблем, связанных с его эксплуатацией.
Вопрос-ответ
Какие основные компоненты входят в схему электрооборудования ВАЗ-2105?
Схема электрооборудования ВАЗ-2105 включает в себя аккумулятор, генератор, стартер, реле, предохранители, а также различные датчики и переключатели, отвечающие за работу освещения, сигнализации и других систем автомобиля.
Какова роль генератора в электрооборудовании ВАЗ-2105?
Генератор в ВАЗ-2105 отвечает за выработку электрической энергии, необходимой для зарядки аккумулятора и питания всех электрических систем автомобиля во время его работы. Он обеспечивает стабильное напряжение и ток для функционирования электрооборудования.
Что делать, если не работает освещение в ВАЗ-2105?
Если освещение не работает, сначала стоит проверить предохранители и лампы. Также необходимо убедиться в исправности переключателя света и проводки. Если все эти элементы в порядке, возможно, проблема кроется в генераторе или аккумуляторе.
Советы
СОВЕТ №1
Перед началом работы с электрооборудованием ВАЗ-2105 обязательно ознакомьтесь с полным описанием схемы. Это поможет вам лучше понять, как устроены различные элементы и их взаимосвязи, что значительно упростит процесс ремонта или модернизации.
СОВЕТ №2
Используйте качественные инструменты и материалы при работе с электрооборудованием. Это не только повысит безопасность, но и обеспечит долговечность выполненных работ. Обратите внимание на изоляцию проводов и соединений, чтобы избежать коротких замыканий.
СОВЕТ №3
Регулярно проверяйте состояние электрооборудования вашего автомобиля. Профилактика поможет выявить проблемы на ранних стадиях и избежать серьезных поломок. Обратите внимание на состояние предохранителей, реле и проводки.
СОВЕТ №4
Если у вас возникли сомнения или трудности в понимании схемы, не стесняйтесь обращаться за помощью к специалистам или на автомобильные форумы. Опытные автомобилисты могут поделиться полезными советами и рекомендациями, которые помогут вам избежать ошибок.
