Как сделать усилитель для микрофона своими руками

Высокочастотные входные усилители и АРУ – для новичков в радиоделе

На днях мне понадобилась простая схема микрофонного усилителя с низковольтным питанием, да и еще с хорошими характеристиками. Поиски в интернете ничего толкового не дали. Пролистав радиолюбительскую литературу, нашел несколько несложных схем, которыми и спешу с вами поделиться. Немного о применяемых микрофонах. Чаще всего радиолюбители применяют в своих устройствах два типа микрофонов – динамический, или электретный.

Отечественное обозначение: — МД – микрофон динамический — МКЭ – микрофон конденсаторный, электретный Диапазон воспроизводимых частот у них примерно одинаковый, в среднем – 50-16000 Герц. Чувствительность у динамических микрофонов – 1-2 мв/Па, у электретных – 1-4 мв/Па.

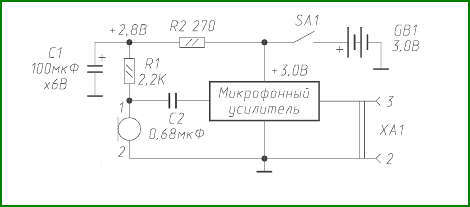

Для работы электретных микрофонов требуется дополнительный источник питания – 1,5-4,5 вольт (питание также нужно для встроенного в капсюль полевого транзистора, который служит для согласования высокого выходного сопротивления микрофона с низким входным сопротивлением усилителя). Капсюль динамического микрофона обладает низким выходным сопротивлением и напряжением.

Поэтому, все без исключения динамические микрофоны снабжаются согласующим повышающим трансформатором, встроенным в их корпус. Чаще всего в радиолюбительских схемах присутствует узел питания электретных микрофонов, но если нет, то вот типовая схема включения электретного микрофона:

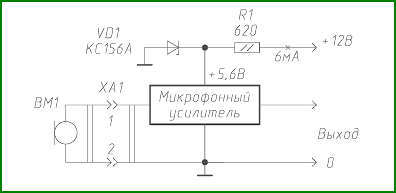

— при питании напряжением более 4,5 вольт можно применить стабилитрон на соответствующее напряжение:

Я думаю, что с микрофонами более-менее понятно. Теперь переходим к микрофонным усилителям. В статье приведены несколько схем на транзисторах и микросхемах. Напряжение питания всех транзисторных схем в примерах – 3 вольта. Если у вас более высокое напряжение питания, то в схемы надо добавить простые параметрические стабилизаторы на стабилитронах. Ток потребления усилителей – около 1 мА.

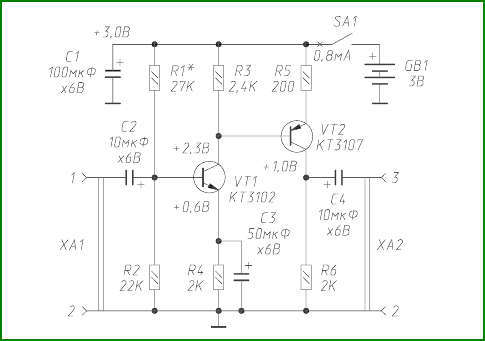

Первая схема. Микрофонный усилитель на двух транзисторах разной проводимости. Усилитель не требует подбора элементов схемы. Коэффициент усиления составляет не менее 150-200 во всей полосе частот. Схема усилителя:

В схеме, кроме указанных транзисторов, можно применить КТ3102 и КТ3107 с любым буквенным индексом, допустима замена на КТ315 и КТ361, но работа усилителя может ухудшиться. Также можно применить и их зарубежные аналоги. Такую же замену транзисторов можно производить и в остальных схемах микрофонных усилителей. Печатная плата и монтажная схема усилителя на двух транзисторах:

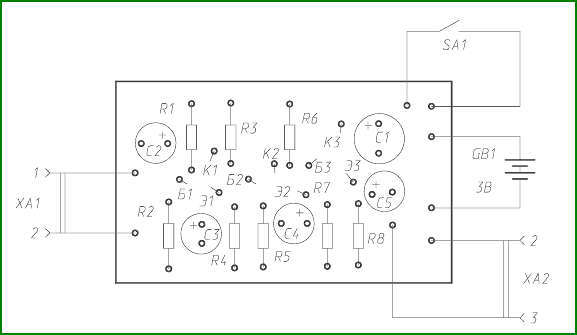

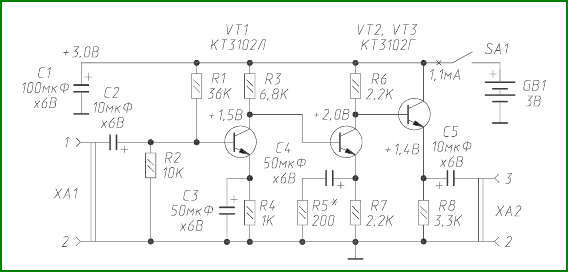

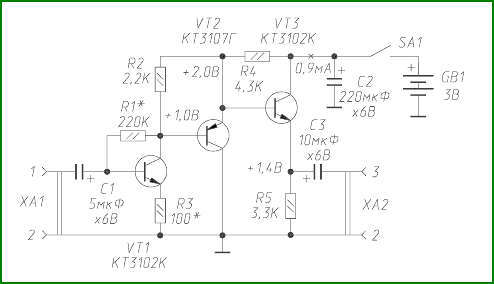

Вторая схема. Микрофонный усилитель на трех транзисторах. Коэффициент усиления – 300-400. Схема усилителя:

Особенность этого усилителя – коррекция частотной характеристики во втором каскаде, которая достигается включение параллельно резистору R7 цепочки С4 и R5. На низких частотах сопротивление конденсатора С4 велико, и резистор R5 практически не влияет на усиление каскада. На высоких же частотах за счет малого сопротивления того же конденсатора параллельно R7 подключается R5. Сопротивление в цепи эмиттера уменьшается, что приводит к увеличению коэффициента усиления каскада. Печатная плата и монтажная схема усилителя на трех транзисторах:

Третья схема. Микрофонный усилитель на трех транзисторах разной проводимости. Коэффициент усиления – до 1000. Схема усилителя:

В случае необходимости усиление можно снизить увеличением номинала резистора R3 (при R3 равном 1 кОм, коэффициент усиления составляет – 100). Для нормальной работы усилителя необходимо, чтобы постоянное напряжение на эмиттере третьего транзистора равнялось +1,4 вольта, которое устанавливается подбором номинала резистора R1. Печатная плата и монтажная схема усилителя на трех транзисторах разной проводимости:

Четвертая схема. Микрофонный усилитель на ИМС типа К538УН3Б С помощью такой микросхемы можно собрать очень простой микрофонный усилитель с коэффициентом усиления – 2000-4000 (при напряжении питания равном 6 вольт, при напряжении питания 3 вольта, коэффициент усиления снизиться до 500-1000). Схема усилителя:

Пятая схема. Микрофонный усилитель на два канала (стерео) на ИМС TDA7050. Микросхема имеет два канала с коэффициентом усиления около 1000 в полосе частот от 20 Гц до 20 кГц. Напряжение питания может составлять от 1,6 вольта до 6 вольт. Схема усилителя:

Простой усилитель для электретного микрофона своими руками

Данный предусилитель для микрофона может понадобится если Вас не устраивает уровень громкости Вашего микрофона при записи звука на компьютере.

Часто чтобы усилить звук с микрофонной петлички делают программное усиление в какой-либо программе для записи звука или видео редакторе но при этом сам звук становится зашумлённым и искажённым.

Чтобы этого избежать нужно усилить звук предусилителем, для этого давайте спаяем усилитель для электретного микрофона своими руками, это делается очень просто.

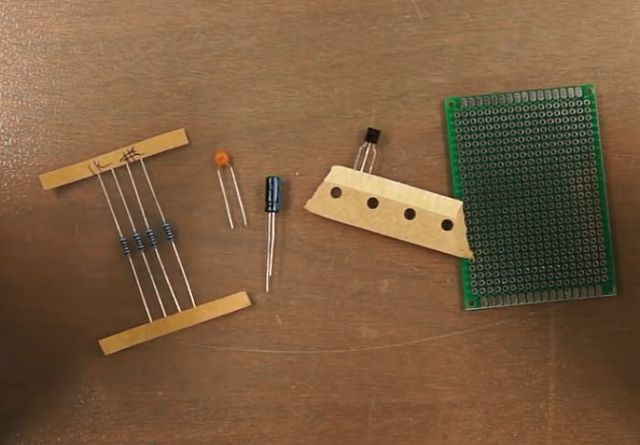

Какие детали нам понадобятся для микрофонного усилителя:

• Транзистор BC547 или КТ3102;
• Два резистора – 1 кОм;
• Один резистор от 150 Ом до 1 кОм, подбирается позже на слух;
• Керамический конденсатор от 100 до 300 пФ;
• Электролитический конденсатор 47 мкФ (от 6,3 В и выше но желательно не более 25В);
• Электретный микрофон (микрофон петличка).

Простой усилитель для электретного микрофона своими руками

Как сделать усилитель для микрофона, инструкция:

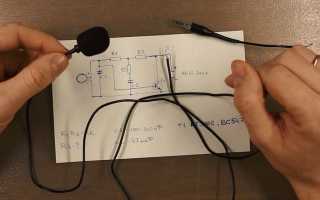

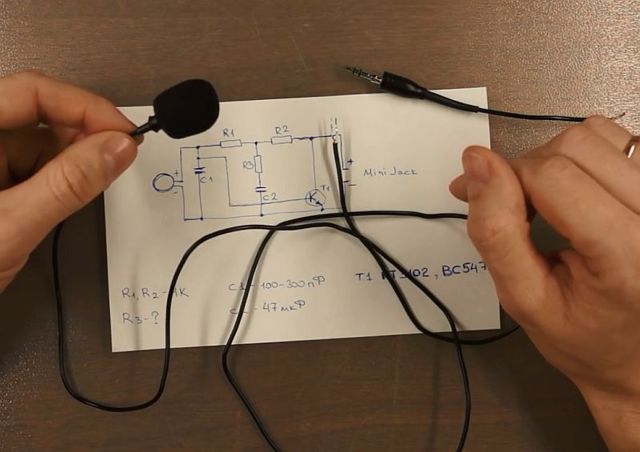

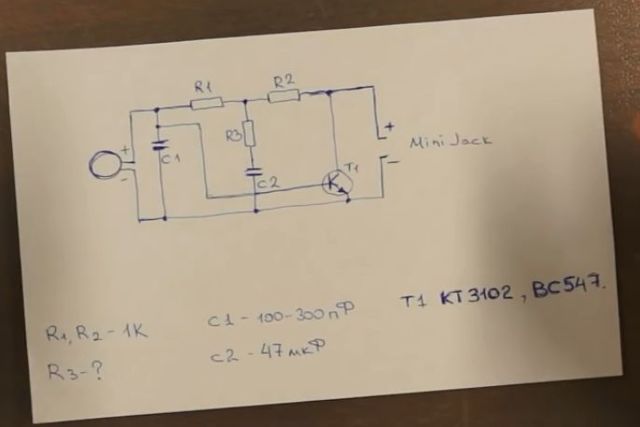

Привожу схему микрофонного предусилителя, по которой будем паять далее.

Простой усилитель для электретного микрофона своими руками

Данный предусилитель для микрофона простой, собран всего на одном транзисторе и с небольшой обвязкой вокруг него и не нуждается в отдельном питании, так как он предназначен для работы совместно с компьютером или смартфоном. От них подаётся небольшое напряжение которое будет достаточным для данного микрофонного усилителя.

Простой усилитель для электретного микрофона своими руками

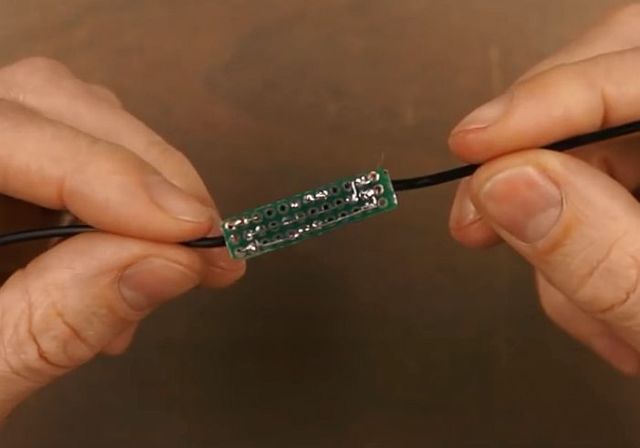

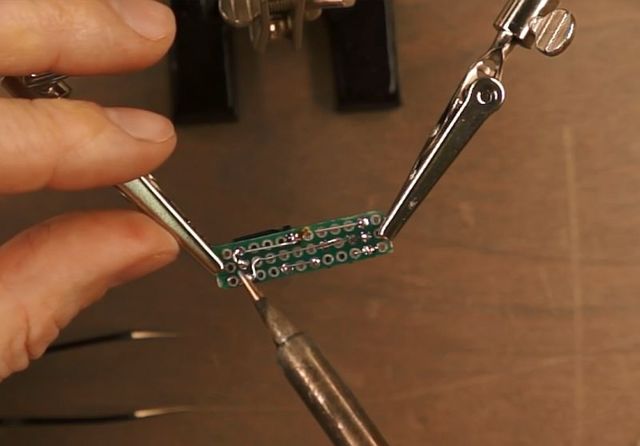

Весь усилитель собирается на небольшом кусочке макетной платы, которая включена в разрыв провода петличного микрофона, что делает его практически незаметным если спрятать его в чёрную термоусадочную трубку. Дорожками снизу платы служат сами выводы радиоэлементов загнутые и спаянные между собой по схеме.

Простой усилитель для электретного микрофона своими руками

Простой усилитель для электретного микрофона своими руками

Простой усилитель для электретного микрофона своими руками

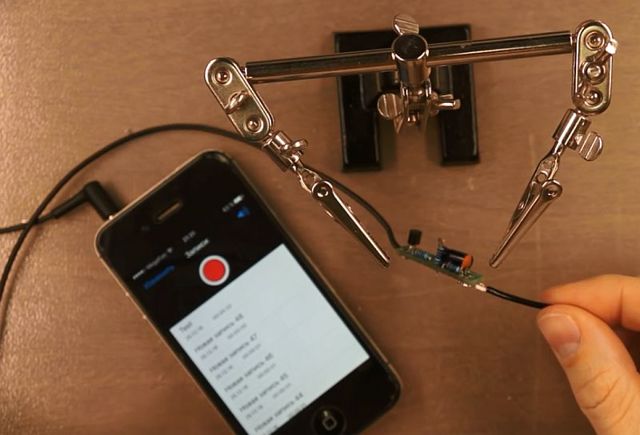

Резистор R3 я не стал сразу впаивать, сначала попробовал без него, звук получился очень громкий и в микрофон лезли разные лишние звуки и шумы, поэтому я начал подпаивать поочерёдно резисторы 1 кОм, 680 Ом, 330 Ом и 150 Ом и слушая при этом каждый раз на смартфоне, самым удовлетворительным для меня оказался звук с резистором 150 Ом его я и оставил.

Простой усилитель для электретного микрофона своими руками

Простой усилитель для электретного микрофона своими руками

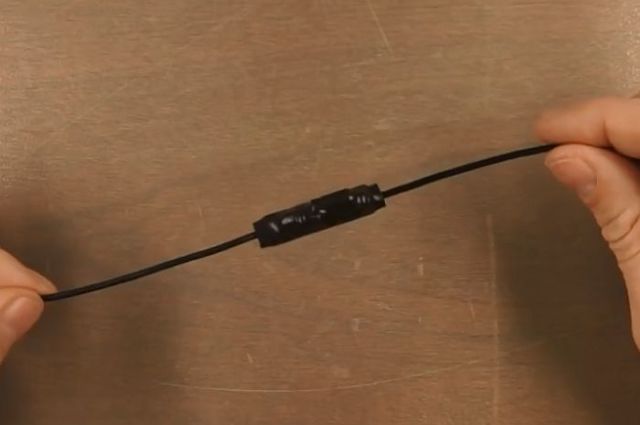

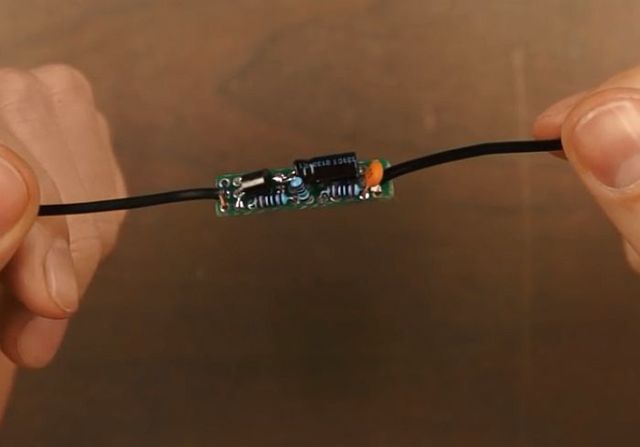

Осталось запрятать платку в термоусадочную трубку и самодельный усилитель для микрофона готов!

Малошумящий УНЧ для микрофона на К548УН1А

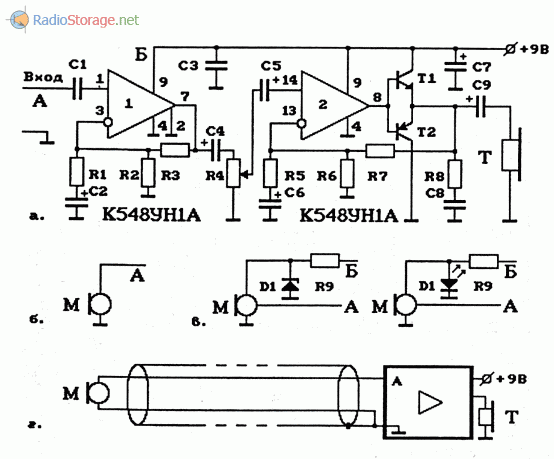

На рисунке 1 представлен пример УНЧ на основе специализированной микросхемы — ИС К548УН1А, содержащей 2 малошумящих ОУ. ОУ и УНЧ, созданный на базе этих ОУ (ИС К548УН1А), рассчитаны на однополярное напряжение питания 9В — ЗОВ. В приведенной схеме УНЧ первый ОУ включен в варианте, который обеспечивает минимальный уровень шумов ОУ.

Рис. 1. Схема УНЧ на ОУ К548УН1А и варианты подключения микрофонов: а — УНЧ на ОУ К548УН1А, б — подключение динамического микрофона, в — подключение электретного микрофона, г — подключение удаленного микрофона.

Элементы для схемы на рисунке 1 :

• R1 =240-510, R2=2.4к, R3=24к-51к (подстройка усиления),
• R4=3к-10к, R5=1к-3к, R6=240к, R7=20к-100к (подстройка усиления), R8=10; R9=820-1.6к (для 9В);
• С1 =0.2-0.47, С2=10мкФ-50мкФ, С3=0.1, С4=4.7мкФ-50мкФ,
• С5=4.7мкФ-50мкФ, С6=10мкФ-50мкФ, С7=10мкФ-50мкФ, С8=0.1-0.47, С9=100мкФ-500мкФ;
• ОУ 1 и 2 — ОУ ИС К548УН1А (Б), два ОУ в одном корпусе ИС;
• Т1, Т2 — КТ315, КТ361 или КТ3102, КТ3107 или аналогичные;
• D1 — стабилитрон, например, КС133, можно использовать светодиод в обычном включении, например, АЛ307;
• М — МД64, МД200 (б), МЭК-3 или аналогичный (в),
• Т — ТМ-2А .

Выходные транзисторы данной схемы УНЧ работают без начального смещения (с Iпокоя=0). Искажения типа “ступенька» практически отсутствуют благодаря глубокой отрицательной обратной связи, охватывающей второй ОУ микросхемы и выходные транзисторы. При необходимости изменения режима выходных транзисторов (Iпокоя=0) схему необходимо соответствующим образом откорректировать: включить в схему резистор или диоды между базами Т1 и Т2, два резистора по 3-5к с баз транзисторов на общий провод и провод питания.

Кстати, в УНЧ в двухтактных выходных каскадах без начального смещения хорошо работают уже устаревшие германиевые транзисторы. Это позволяет использовать с такой структурой выходного каскада ОУ с относительно низкой скоростью нарастания выходного напряжения без опасности возникновения искажений, связанных с нулевым током покоя. Для исключения опасности возбуждения усилителя на высоких частотах используется конденсатор СЗ, подключенный рядом с ОУ, и цепочка R8С8 на выходе УНЧ (достаточно часто RC на выходе усилителя можно исключить).

Микрофонный усилитель | Усилитель на транзисторах #3 ⋆ diodov.net

Микрофонный усилитель своими руками можно собрать из простых и доступных радиоэлектронных элементов. Такой усилитель, как правило, строится на двух каскадах. Одного каскада чаще всего не хватает, поскольку поступающий с микрофона сигнал имеет очень малую мощность и его необходимо усилить зачастую более чем в 1000 раз.

В нашем микрофонном усилителе звука мы будем применять электретный микрофон, который получил наибольшее распространение. В корпусе микрофона расположен полевой транзистор, поэтому следует соблюдать полярность подключения.

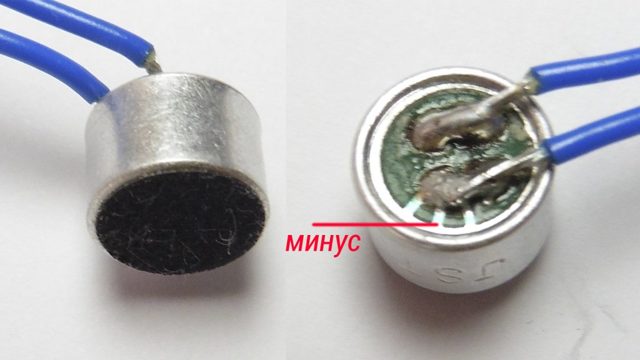

Проще всего отрицательный вывод определить «прозвонкой» с помощью мультиметра, поскольку он соединен с корпусом.

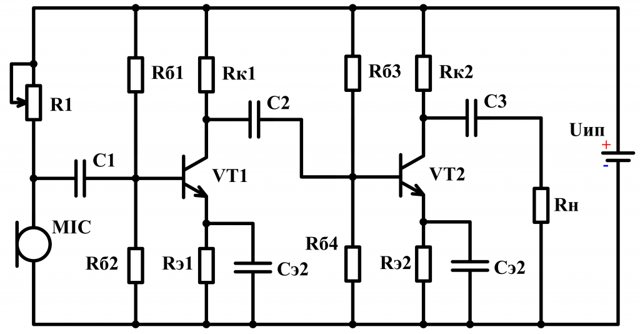

Входной каскад микрофонного усилителя аналогичен уже ранее рассчитанному каскаду. Единственное, что можно изменить – это вместо транзистора pn2222 поставить bc547, который обладает большим коэффициентом по току – свыше 500 единиц.

Чувствительность микрофона регулируется путем изменения сопротивления R1.

Микрофонный усилитель со стабильными характеристиками

Поскольку в схеме микрофонного или другого усилителя наряду с постоянным протекает переменный ток, который является источником полезной информации, то необходимо снизить до минимума их взаимное влияние. Кроме того переменная составляющая тока может повлиять на параметры источника питания.

Необходимые компоненты

1. Плата Arduino Nano (купить на AliExpress).
2. MAX9814 Amplifier board (плата усиления, плата микрофона) (купить на AliExpress).
3. Модуль чтения SD карт (купить на AliExpress).
4. SD карта.
5. Источник питания с напряжением 5 В (power bank, батарейка или что-нибудь подобное).

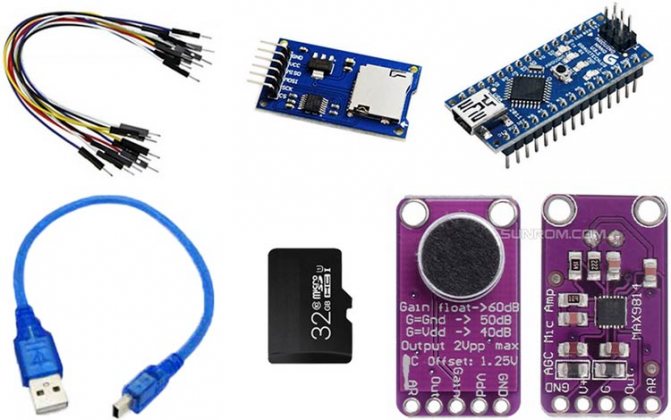

Внешний вид используемых в проекте компонентов показан на следующем рисунке.

Активный микрофонный усилитель

Я уже давно борюсь со своей звуковой картой, а именно с ее «микрофонным» входом. Моими прошлыми попытками сделать нормальный усилитель для микрофона были усилитель 1.

Мне там не понравилось большое количество шумов и зависимость от напряжения питания, и усилитель 2 с фантомным питанием. У него есть свои плюсы, но он также шумел… Долго искал причину шума и все-таки нашел ее.

Вся проблема была в том, что у меня ползунок «громкость микрофона» — стоял на максимуме. Понизив его уровень я избавился от одной проблемы и получил другую: усиления предыдущих УНЧ не было достаточным.

Поэтому решил сделать усилитель для микрофона с достаточным усилением, низковольтным питанием и малым потреблением тока. В ходе расчетов получилась хорошая схема, с легкодоступными деталями — в основе её ОУ LM358. И теперь я делюсь ею с вами:

Моно-версия активного микрофонного усилителя

Стерео-версия активного микрофонного усилителя

Кто захочет ее делать, вот маленькое напоминание о распайке штекера аудио:

Теперь кратко опишу ее работу. Питание — литиевая батарейка от 3 до 4.2 В. Ток до 1 мА. Усиление выбирается по формуле:

Ку = -(R2/R1)

На схемах выходит усиление в 100 раз (100к/1к). Минус в формуле из-за того, что усилитель инвертирует сигнал на выходе. Для меня это не критично, да и на звук это сильно не влияет. Кому интересно как я его рассчитывал и подбирал номиналы, запускал в симуляторе, вот видео:

Далее — печатная плата. Сверлить не люблю, поэтому сделал все на планарных деталях. Печатку делал в программе Diptrace:

Так как большинство пользователей сайта пользуются SprintLayout — я перенес печатную в формат LAY6. Сразу предупреждаю — печатки надо «зеркалить».

Использовал для изготовления платы ЛУТ. Обо всем этом в подробностях смотрите также на видео:

Кстати, это видеоролик записывал уже с этим усилителем, так что можно оценить качество записи. А выглядит полностью собранный усилитель так:

А это расчетная АЧХ и ФЧХ усилителя, при добавлении конденсатора параллельно R8R2R14 — 510 пФ. Можете кликнуть на неё и увеличить:

При желании, схему можно ещё более миниатюризировать, если требуется установить её внутрь небольшого корпуса. Все файлы — печатки, схема, находится в архиве. Автор материала BFG5000.

Обсудить статью Активный микрофонный усилитель

Предусилитель для электретного микрофона на трех транзисторах

Это еще один вариант микрофонного усилителя для электретного микрофона. Особенность данной схемы усилителя для микрофона в том, что подача питания на схему предусилителя осуществляется по тому же проводнику (фантомное питание) по которому идет входной сигнал.

Данный микрофонный предусилитель предназначен для совместной работы с электретным микрофоном, например, МКЭ-3. Напряжение питания на микрофон идет через сопротивление R1. Аудио сигнал с выхода микрофона поступает на базу VT1 через конденсатор С1. Делителем напряжения, состоящим из сопротивлений R2, R3 создается необходимое смещение на базе VT1 (примерно 0,6 В). Усиленный сигнал с резистора R5, выступающий в роли нагрузки, идет на базу VT2 который является частью эмиттерного повторителя на VT2 и VT3.

Возле разъема на выходе, установлены дополнительно два элемента: нагрузочное сопротивление R6, через которое идет питание, и разделительный конденсатор СЗ, отделяющий выходной аудио сигнал от напряжения питания.

Микрофонный усилитель

Простой микрофонный усилитель для компьютера своими руками

Это статья посвящена конструкции простого микрофонного усилителя, который можно использовать для усиления сигнала электретного или динамического микрофона.

При минимальном количестве деталей, такой усилитель позволяет улучшить соотношение сигнал/шум и увеличить усиление сигнала микрофона по сравнению с усилителем встроенной аудиокарты. https://oldoctober.com/

Всё собираюсь записать свой первый видео урок. Уже изготовил микрофон-клипсу. Но, первая же попытка записать голос споткнулась о невероятно высокие шумы и недостаточный коэффициент усиления микрофонного усилителя встроенной аудио карты.

• Как сделать простой направленный стерео микрофон из всякого хлама?
• Самодельный микрофон для записи видеороликов на цифровую фотокамеру.
• Как самому изготовить электретный микрофон для компьютера?
• Как припаять штекер к экранированному аудио кабелю.
• При отключении режима «Microphone Boost», удалось снизить шумы, но уровень усиления стал таким низким, что записать что-либо стало невозможно.
• Я уже было решил купить отдельную аудио карту, но обнаружилось, что хорошая аудио карта стоит очень дорого, а бюджетная за 10$, хотя и имеет более низкий уровень шумов, но также обладает микрофонным усилителем с не очень высоким коэффициентом усиления.
• Так что, взялся я за изготовление простенького микрофонного усилителя.

Первые же опыты с макетами микрофонных усилителей показали, что уровень шумов можно снизить, а усиление повысить.

Остаётся только диву даваться тому, как умудряются разработчики компьютерного железа выдавать на гора такие «перлы», тогда как всего несколько копеечных деталей решают проблему шума и усиления.

После макетирования нескольких схем на совдеповских микросхемах, я остановился на микросхеме К538УН3А (КР538УН3А). https://oldoctober.com/

1. Минимальное количество навесных элементов.
2. Однополярное питание. Не нужно городить фантомную землю.
3. Низкое напряжение питания – 6 Вольт. Легко применить питание от батареи.
4. Микросхема продолжает работать при снижении напряжения питания до 3-х Вольт. Не нужен стабилизатор напряжения питания и батарею можно использовать более длительное время.
5. Защита от короткого замыкания. Важно при использовании Джеков 3,5мм! В момент вставки штекера в гнездо происходит короткое замыкание контактов.
6. Потребляемый ток не превышает 5мА. Если установить пару литий-ионных элементов питания, например, DL123A или одну батарею CR-P2, то их хватит как раз до того момента, когда вся современная техника морально устареет.

Технические параметры К538УН3А

Ниже публикую технические данные взятые из бумажного справочника по аналоговым микросхемам, так как в сети не нашёл подробной информации об этой микросхеме.

Микросхема представляет собой сверхмалошумящий широкополосный усилитель сигналов частотой до 3МГц. Шумовые характеристики усилителя оптимизированы для работы с низкоомными генераторами сигналов.

Коэффициент усиления фиксирован внутренним делителем, но имеется возможность его внешней регулировки.

Усилитель предназначен для применения в качестве предварительного усилителя воспроизведения в аппаратуре высшего класса, а также в качестве усилителя для низкоомных датчиков. Корпус 2101.8-1 (DIP8) или 301.8-2.

R13-PROJECT

Здравствуйте! В последнее время мне везет на работу с акустикой. Какое то время оцифровывал более менее статичные сигналы, либо было достаточно проводного соединения, но спокойной работе иногда приходит конец. При проектировании очередного проекта тянуть провод от компьютера или телефона иногда вообще не вариант. И вот я зукупился микрофонами, и стал экспериментировать.

Вообще первый раз готовый китайский микрофонный усилитель на микросхемах серии MAX98xx (а точнее MAX9812) был описан здесь Самодельный USB микрофон. и было снято аж 2 видео по микрофонам для подключения к компьютеру. Все бы хорошо, но мне нужна была возможность регулировать усиление, а в идеале шумоподавление и автоматическая регулировка усиления.

Первый микрофонный усилитель я собрал вот по этой вот схеме.

Микрофонный усилитель на операционном усилителе

И он даже работал, но небыло АРУ и шумоподавления, последнее меня не сильно беспокоило, так как планировалось эту схему использовать в связке микроконтроллером, и сильное качество не нужно было, но минусом этой схемы оказалось то, что мне не удалось подобрать достаточное усиление! Для записи звука достаточно, для подключения к микроконтроллеру — нет! Уровень выходного сигнала оказался слишком низким, сколько не увеличивал я усиление.

Причина оказалась проста — микрофон — он не выдавал достаточный уровень сигнала, и до определенного уровня усиления не происходило, то есть все тихие звуки вырезались, а усиливалось только с приличной громкости. Повозившись с усилителем, поподбирая разные коэффициенты усиления и операционные усилителя, я забросил это дело, и решил собрать усилитель с АРУ (автоматическая регулировка усиления).

Работают такие схемы достаточно просто — усиленный сигнал подается на полевой транзистор, который меняя свое сопротивление «изменяет» коэффициент делителя, задающего коэффициент усиления операционного усилителя.

Если уровень сигнала слабый, на выходе низкое напряжение, на затворе полевого транзистора так же напряжение падает, полевой транзистор увеличивает свое сопротивление, тем самым поднимая усиление. И наоборот, всплеск напряжения на выходе гасит усиление, тем самым выравнивая громкость звука на выходе. Если занимались когда нибудь обработкой звука, то программный «компрессор» вам знаком — это аппаратная версия компрессора, который выравнивает громкость.

Вторую схему я брал здесь

Сама схема вот такая

Микрофонный усилитель на операционном усилителе с АРУ (Автоматической регулировкой усиления)

В итоге могу сказать — схема рабочая, и АРУ работает, и для подключения к компьютеру эта схема очень хорошо подходит, но главный недостаток ее как и предыдущей схемы — она отказалась усиливать «тихие» звуки. Я бы хотел, что бы, например цветомузыка уже работала от громкой речи в комнате. Но усилитель реагировал только на нормальную речь возле микрофона, и напрочь отказывалась усиливать даже громкую речь с расстояния — метра. Вернее усиливал, но осциллограф это усиление замечал слабо, не говоря уже о АЦП, у котором эти значения были чуть выше шумов в младших разрядах. Это и плюс и минус. Минус понятен, а вот плюс в том, что этот усилитель косвенно гасил посторонние шумы. Если записывать голос на микрофон, то это плюс, меньше эхо ловится и посторонние шумы. Вот такая вот компактная печатная плата у меня получилась

Печатная плата микрофонного усилителя с АРУ

И вот поиски меня привели к вот такому вот модулю на микросхеме MAX9814. С усилителем на подобной микросхеме я был знаком, и тут еще и регулировка усиления и скорость реакции АРУ! И цена около 100 р. всего.

https://ali.pub/522qe1

https://ali.pub/522smx

https://ali.pub/522snb

https://ali.pub/522snw

https://ali.pub/522soo

Ссылки на модуль, привожу только тех продавцов, с которыми у меня не было проблем. Ссылок даю несколько, так как иногда продавцы задирают стоимость доставки, или цену. Ну или лот может пропасть чрез неделю. В любом случае посмотрите, что за модуль, что бы ориентироваться что брать. Есть похожие модули, они короче, на другой микросхеме но стоят дешевле. Их я в работе не проверял, рекомендовать не могу. Поэтому, смотрите внимательнее.

Данный модуль может: Усиливать сигнал с микрофона на 40, 50 или 60 дб. Регулировать скорость атаки своего АРУ 1:4000ms, 1:2000ms или 1:500ms.

Вот, что пишут о модуле китайцы: Напряжение от 2,7 до 5,5 v, ток потребления 3mA Частотная характеристика от 20Гц до 20000Гц Программируемое соотношение атак и усиления Автоматическое усиление, между 40 дБ, 50 дБ или 60 дБ Низкая входная плотность шума 30NV Низкий THD: 0.04% (typ)

Даташит на микросхему MAX9814 я оставлю здесь. Datasheet MAX9814

И вот этот вот с этим вот модулем цветомузыка заработала как и задумывалось. Для цветомузыки оказались достаточные параметры: усиление 50db (громко музыку не слушаю, слышимость с соседями большая) и скорость АРУ 1:500. В моем случае это оптимальные показатели.

Теперь про подключение данного модуля и настройки. Всег у него 5 выводов.

Модуль микрофонного усилителя с АРУ на микросхеме MAX9814

GND и VDD это питание модуля, Out это выход усиленного и выравненного сигнала с микрофона, а вот про оставшиеся 2 вывода поподробнее.

Вывод Gain — усиление. Если вывод Gain ни куда не подключать, усиление будет 60dB. Если его соединить с землей (посадить на минус питания GND) усиление составит 50dB, а вот если подсоединить к VDD усиление составит 40dB.

Вывод AR — Attack/Release (скорость срабатывания/скорость восстановления автоматического регулятора усиления). Если ни куда не подключать A/R = 1:4000ms, если подсоединить на VDD A/R = 1:2000ms. Если его соединить с землей A/R = 1:500ms

Если будут вопросы, то пишите комментарии или в группе в вконтакте. https://vk.com/public179183134

Усилитель для микрофона своими руками: пошаговая инструкция

Если у микрофона звук очень слабый и присутствует его искажение, то эту проблему можно устранить с помощью предусилителя. Это такое устройство, которое способно усилить слабый сигнал до необходимого уровня громкости. И звуковая волна попадает сразу уже усиленный в компьютер и без посторонних звуков. Усилитель необязательно покупать в магазине, а можно сделать своими руками.

Как сделать усилитель для микрофона своими руками

Чтобы сделать микрофонный предусилитель, который будет брать энергию не от батареек или же не тянуть длинные провода от другого источника питания, а чтобы его подзарядка происходила, непосредственно, от звуковой карты нужно сделать схему с фантомным источником подпитки. То есть такую схему, где передача сигнала информации и питание устройства происходят совместно по общему проводу.

Такой вариант является самым оптимальным, потому что обычная батарейка часто садится, использование аккумулятора тоже требует его подзарядки время от времени. Использование блока питания тоже не совсем удобно, потому что здесь есть провода, которые могут мешать при необходимости передвижения и сторонние помехи. Эти факторы приводят к неудобству использования устройства.

Важно! Работа микрофона основана на свойстве некоторых материалов, имеющих повышенную проницаемость диэлектрическую менять свой заряд по воздействию звуковой волны. И для усиления сигнала микрофона нужно установить сопротивление в диапазоне от 200 до 600 Ом, а емкость конденсатора должна быть до 10 мкф.

Для этой цели необходимо иметь:

• резисторы;
• конденсаторы;
• транзистор;
• штекер и гнезда для подключения прибора;
• провода;
• корпус;
• микрофон;
• дополнительные инструменты – кусачки, паяльник, ножницы, пинцет, клеевой пистолет.

Схема усилителя

Есть очень много способов собрать усилитель, но эта схема отличается свое простотой и она основывается на классическом транзисторном каскаде, где устанавливается общий эмитер. Также для ее сборки не требуется приобретать дорогостоящие детали. На ее изготовление потребуется лишь один час свободного времени. Схема в работе потребляет – 9 мА тока, а в состоянии покоя – 3 мА.

Она имеет два конденсатора и два резистора, один штекер, транзистор и электретный микрофон. Плата усилителя получается очень маленьких размеров, которую можно прикрепить к штекеру, если она имеет чуть большие размеры, то тогда нужно взять какую-либо пластмассовую деталь для изготовления корпуса.

Принцип ее работы таков, что через резисторы R1 и R2 идет питание элементов, для того чтобы предотвратить обратную связь в частотах подаваемого сигнала применяется конденсатор С1, резистор же нужен для устранения посторонних щелчков при подключении в работу микрофона. Сигнал исходит от резистора и идет для его усиления на транзистор. Благодаря этой схемы сигнал динамического микрофона может увеличиться в два раза.

Улучшеные усилители для чувствительных микрофонов

Применение в выходных каскадах УНЧ низкоскоростных ОУ и эксплуатация кремниевых транзисторов в усилителях мощности в режиме без начального смещения (ток покоя равен нулю — режим В) может, как это уже отмечалось выше, привести к переходным искажениям типа “ступенька”. В этом случае для исключения данных искажений целесообразно изменить структуру выходного каскада таким образом, чтобы выходные транзисторы работали с небольшим начальным током (режим АВ).

На рисунке 4 представлен пример подобной модернизации приведенной схемы усилителя с дифференциальным входом (рисунок 3).

Рис.4. Схема УНЧ на ОУ с дифференциальным входом и с низким уровнем искажений выходного каскада.

Элементы для схемы на рисунка 4 :

• R1=R2=20к (равно или немного выше максимального сопротивления источника в рабочем диапазоне частот),
• RЗ=R4=1м-2м; R5=2к-10к, R6=1к-Зк,
• R7=47к-300к (подстройка усиления, К=1+R7/R6),
• R8=10, R10=10к-20к,R11=10к-20к;
• С1 =0.1-0.22, С2=0.1-0.22, СЗ=4.7мкФ-20мкФ, C4=0.1;
• ОУ — К140УД8, КР1407УД2, КР140УД12, КР140УД20, КР1401УД2Б или другие ОУ в типовом включении и желательно с внутренней коррекцией;
• Т1, Т2 — КТ3102, КТ3107 или КТ315, КТ361, или аналогичные;
• D2, D3 — КД523 или аналогичные;
• М — МД64, МД200, МЭК-3 или аналогичный (в),
• Т — ТМ-2А .

На рисунке 5 представлен пример УНЧ на транзисторах. В первых каскадах транзисторы работают в режиме микротоков, что обеспечивает минимизацию шумов УНЧ. Схема во многом аналогична схеме на рисунке 2. Для увеличения доли полезного сигнала низкого уровня на фоне неизбежных помех в схему УНЧ включен полосовой фильтр, обеспечивающий выделение частот в полосе 300 Гц -3.5 кГц.

Рис.5. Схема УНЧ на транзисторах с полосовым фильтром и варианты подключения микрофонов: а — УНЧ с полосовым фильтром, б — подключение динамического микрофона, в — подключение электретного микрофона.

Элементы для схемы на рисунке 5 :

• R1=43к-51к, R2=510к (подстройка, Uкт2=1.2В-1,8В),
• R3=5.6к-6.8к (регулятор громкости), R4=3к, R5=8.2к,
• R6=8.2к, R7=180, R8=750; R9=150к, R10=150к, R11=33к,
• R12=620, R13=820-1,2к, R14=200-330,
• R15=100к (подстройка, Uэт5=Uэт6=1.5В), R16=1 к (подстройка тока покоя Т5 и Т6, 1-2мА);
• С1=10мкФ-50мкФ, С2=0.15-0.33, С3=1800,
• С4=10мкФ-20мкФ, С5=0.022, С6=0.022,
• С7=0.022, С8=1мкФ, С9=10мкФ-20мкФ, С10=100мкФ-500мкФ;
• Т1, Т2, Т3 -159НТ1 В, КТ3102Е или аналогичные;
• Т4, Т5 — КТ3102, КТ315 или аналогичные, но можно и устаревшие, германиевые транзисторы, например, МП38А,
• Т6 — КТ3107 (если Т5 — КТ3102), КТ361 (если Т5 — КТ315) или аналогичные, но можно и устаревшие, германиевые транзисторы, например, МП42Б (если Т5 — МП38А);
• М — МД64, МД200 (б), МЭК-3 или аналогичный (в),
• Т — ТМ-2А .

В данной схеме также целесообразно использовать транзисторы с большим коэффициентом усиления, но малым обратным током коллектора (Iк0), например, 159НТ1В (Iк0=20нА) или КТ3102 (Iк0=50нА), или аналогичные. Выходные транзисторы могут использоваться как кремниевые (КТ315 и КТ361, КТ3102 и КТ3107, и т.п.), так и германиевые (устаревшие транзисторы МП38А и МП42Б и т.п.).

Настройка схемы, как и в случае схемы УНЧ на рис.11.2, сводится к установке резистором R2 и резистором RЗ соответствующих напряжений на транзисторах Т2 и Т5, Т6: 1,5В — на коллекторе Т2 и 1,5В — на эмиттерах Т5 и Т6.

Комплементарный Si/Ge SRPP в предусилителе для электретника или мастер-класс по Микрокапу-11 в практике аудиофила

Предусилитель для микрофона, он же предварительный усилитель или усилитель для микрофона — это такой вид усилителя, назначение которого — усиление слабого сигнала до величины линейного уровня (порядка 0,5-1,5 вольт), то есть до приемлемой величины, при которой работают обычные усилители звуковой мощности.

Входным источником акустических сигналов для предварительного усилителя обычно являются звукосниматели виниловых пластинок, микрофоны, звукосниматели различных музыкальных инструментов. Ниже приводится три схемы микрофонных усилителей на транзисторах, а так же вариант усилителя микрофона на микросхеме 4558. Все их без труда можно собрать своими руками.

Схема простого микрофонного предусилителя на одном транзисторе

микрофонный усилитель на одном транзисторе

Поскольку эта схема микрофонного усилителя для динамического микрофона, то при использовании электродинамического микрофона его сопротивление должно быть в диапазоне от 200 до 600 Ом. При этом конденсатор C1 необходимо поставить до 10 мкф. Если это будет электролитический конденсатор, то его плюсовой вывод необходимо подключить в сторону транзистора.

Питание осуществляется от батареи крона или же от стабилизированного источника питания. Хотя лучше от батареи, чтобы исключить шумы. Биполярный транзистор BC547 можно заменить на отечественный КТ3102. Конденсаторы электролитические на напряжение 16 вольт. Для предотвращения помех, подключать предусилитель к источнику сигнала и к входу усилителя необходимо экранированным проводом. Если необходимо дальнейшее мощное усиление звука, то можно собрать усилитель на микросхеме TDA2030.

Преимущества внешних предусилителей

1. Более высокое качество звука, что особенно заметно на большой громкости. Встроенные предусилители могут устраивать по качеству звука на уровне громкости в 40-50 дБ, но при повышении уровня можно заметить посторонние шумы. Это связано с тем, что более дорогие и качественные предусилители (которые редко используют в качестве интегрированных) имеют более сложные схемы усиления, обеспечивая прозрачный звук на любом уровне громкости.
2. Большой запас гейна, чем не могут похвастать встроенные предусилители, предлагающие не более 60 дБ гейна. Этого бывает недостаточно для многих динамических микрофонов.
3. Шум, вернее его отсутствие во внешних предусилителях при записи очень тихих источников звука. Хорошими показателями эквивалентных выходных шумов (E.I.N) для встроенных предусилителей можно считать значения выше -127 dBu.
4. Характер звука. Как было сказано выше, внешний микрофонный предусилитель способен не только приятно окрасить звук, но и придать ему определенный характер, чего не скажешь о встроенных преампах, обеспечивающих «стерильный» звук. Ламповые и транзисторные представители предусилителей 60-70 годов прошлого века являются ярким тому примером.
5. Расширенный функционал. Внешние предусилители обычно имеют такие дополнительные функции как изменение фазы, low cut, ступенчатое переключение гейна и т.д.

Схема простого микрофонного предусилителя на одном транзисторе

Данная схема микрофонного предусилителя работает как с динамическим, так и с электретными микрофонами.

Работа электретных микрофонов базируется на возможности определенных видов материалов с повышенной диэлектрической проницаемостью (электретов) менять поверхностный заряд под воздействием акустической волны. Данный тип микрофонов отличается от динамического высоким входным сопротивлением.

При использовании электретного микрофона, для смещения напряжения на микрофоне, необходимо установить сопротивление R1

микрофонный усилитель на одном транзисторе

Поскольку эта схема микрофонного усилителя для динамического микрофона, то при использовании электродинамического микрофона его сопротивление должно быть в диапазоне от 200 до 600 Ом. При этом конденсатор C1 необходимо поставить до 10 мкф. Если это будет электролитический конденсатор, то его плюсовой вывод необходимо подключить в сторону транзистора.

Питание осуществляется от батареи крона или же от стабилизированного источника питания. Хотя лучше от батареи, чтобы исключить шумы. Биполярный транзистор BC547 можно заменить на отечественный КТ3102. Конденсаторы электролитические на напряжение 16 вольт. Для предотвращения помех, подключать предусилитель к источнику сигнала и к входу усилителя необходимо экранированным проводом. Если необходимо дальнейшее мощное усиление звука, то можно собрать усилитель на микросхеме TDA2030.

Делаем усилитель сами

Сразу предупреждаю: питать от блока питания самодельные микрофонные предусилители нежелательно — придётся городить отдельную схему для фильтрации питания от помех. А батарей хватит надолго и по части питания проблем не будет.

Готовый микрофонный модуль на микросхеме MAX9812

Самый простой вариант — купить микрофонный модуль для Ардуино на микросхеме MAX9812 (70 рублей), кабель (30 рублей), штекер 3,5 мм (15 рублей) и батарейку-таблетку CR-2032 (от 30 рублей). Компоненты обойдутся рублей в 150.

Платку можно превратить в полноценный микрофон, обладая минимальными навыками пайки или попросив спаять тех, кто умеет.

Штекер втыкается в линейный вход, батарейки хватит надолго.

Усиление в 3-5 раз на фантомном питании

Этого достаточно для общения по Скайпу, глотать микрофон вам больше не придётся.

Если в вашем городе есть нормальные магазины радиодеталей, стоит к ней присмотреться, ибо все компоненты типовые. У меня в Ессентуках нет ни одного нормального магазина радиодеталей, не нашёл даже конденсатора подходящего номинала, пришлось заказывать через интернет. Транзистор не обязательно должен быть BC547, аналогов много, они легко гуглятся.

Подключается к микрофонному входу компьютера или видеокамеры. То есть этот вариант — портативный, можно улучшить запись видео, если камера поддерживает подключение внешних микрофонов.

Доработка дешева и эффективна, но требует экранированного кабеля, иначе шипение слишком заметно, ибо микрофонный вход всё-таки.

Усиление в 3-5 раз с питанием от батарейки

Аналог модуля для Ардуино, вместо микрочипа используется транзистор.

Подключается к линейному входу, шум минимален. Просто, но подходит только для изначально чувствительных микрофонов, т.к. коэффициент усиления маловат.

Усиление в 10-1000 раз, питание от батарей

В своих изысканиях остановился схеме, которую подглядел где-то в теме на форуме РадиоКота. Я перерисовал её в программе Qucs-S, чтобы протестировать и убедиться в правильности номиналов.

P1 и P2 — плюс и земля электретного микрофона соответственно, P3 и P4 подключаются к линейному входу компьютера.

В реальности схема оказалась очень чувствительной, стало слышно дыхание попугая в клетке в двух метрах от меня, пришлось добавить резистор R6 на 10 кОм, чтобы приглушить сигнал от микрофонного капсюля. Также на выходе усилителя может быть слишком большая амплитуда сигнала, поэтому её тоже можно ограничить резистором, поставив его перед выводом P3.

Работает от двух аккумуляторных батарей АА, на сколько их хватит не знаю, за неделю не сели.

Малошумящий УНЧ для микрофона на К548УН1А

На рисунке 1 представлен пример УНЧ на основе специализированной микросхемы — ИС К548УН1А, содержащей 2 малошумящих ОУ. ОУ и УНЧ, созданный на базе этих ОУ (ИС К548УН1А), рассчитаны на однополярное напряжение питания 9В — ЗОВ. В приведенной схеме УНЧ первый ОУ включен в варианте, который обеспечивает минимальный уровень шумов ОУ.

Рис. 1. Схема УНЧ на ОУ К548УН1А и варианты подключения микрофонов: а — УНЧ на ОУ К548УН1А, б — подключение динамического микрофона, в — подключение электретного микрофона, г — подключение удаленного микрофона.

Элементы для схемы на рисунке 1 :

• R1 =240-510, R2=2.4к, R3=24к-51к (подстройка усиления),
• R4=3к-10к, R5=1к-3к, R6=240к, R7=20к-100к (подстройка усиления), R8=10; R9=820-1.6к (для 9В);
• С1 =0.2-0.47, С2=10мкФ-50мкФ, С3=0.1, С4=4.7мкФ-50мкФ,
• С5=4.7мкФ-50мкФ, С6=10мкФ-50мкФ, С7=10мкФ-50мкФ, С8=0.1-0.47, С9=100мкФ-500мкФ;
• ОУ 1 и 2 — ОУ ИС К548УН1А (Б), два ОУ в одном корпусе ИС;
• Т1, Т2 — КТ315, КТ361 или КТ3102, КТ3107 или аналогичные;
• D1 — стабилитрон, например, КС133, можно использовать светодиод в обычном включении, например, АЛ307;
• М — МД64, МД200 (б), МЭК-3 или аналогичный (в),
• Т — ТМ-2А .

Выходные транзисторы данной схемы УНЧ работают без начального смещения (с Iпокоя=0). Искажения типа “ступенька» практически отсутствуют благодаря глубокой отрицательной обратной связи, охватывающей второй ОУ микросхемы и выходные транзисторы. При необходимости изменения режима выходных транзисторов (Iпокоя=0) схему необходимо соответствующим образом откорректировать: включить в схему резистор или диоды между базами Т1 и Т2, два резистора по 3-5к с баз транзисторов на общий провод и провод питания.

Кстати, в УНЧ в двухтактных выходных каскадах без начального смещения хорошо работают уже устаревшие германиевые транзисторы. Это позволяет использовать с такой структурой выходного каскада ОУ с относительно низкой скоростью нарастания выходного напряжения без опасности возникновения искажений, связанных с нулевым током покоя. Для исключения опасности возбуждения усилителя на высоких частотах используется конденсатор СЗ, подключенный рядом с ОУ, и цепочка R8С8 на выходе УНЧ (достаточно часто RC на выходе усилителя можно исключить).

Электретные микрофоны

В последнее время в бытовых магнитофонах используются электретные конденсаторные микрофоны. Электретные микрофоны имеют самый широкий диапазон частот — 30…20000 Гц.

Микрофоны этого типа дают электрический сигнал в два раза больший нежели обычные угольные.

Промышленность выпускает электретные микрофоны МКЭ-82 и МКЭ-01 по размерам аналогичные угольным МК-59 и им подобным, которые можно устанавливать в обычные телефонные трубки вместо угольных без всякой переделки телефонного аппарата.

Этот тип микрофонов значительно дешевле обычных конденсаторных микрофонов, и поэтому более доступны радиолюбителям.

Отечественная промышленность выпускает широкий ассортимент электретных микрофонов, среди них МКЭ-2 односторонней направленности для катушечных магнитофонов 1 класса и для встраивания в радиоэлектронную аппаратуру — МКЭ-3, МКЭ-332 и МКЭ-333.

Для радиолюбителей наибольший интерес представляет конденсаторный электретный микрофон МКЭ-3, который имеет микроминиатюрное исполнение.

Микрофон применяется в качестве встраиваемого устройства в отечественные магнитофоны, магниторадиолы и магнитолы, такие как, «Сигма-ВЭФ-260», «Томь-303», «Романтик-306» и др.

Микрофон МКЭ-3 изготовляется в пластмассовом корпусе с фланцем для крепления на лицевой панели радиоустройства с внутренней стороны. Микрофон является ненаправленным и имеет диаграмму круга.

Микрофон не допускает ударов и сильной тряски. В табл. 2 приведены основные технические параметры некоторых марок миниатюрных конденсаторных электретных микрофонов.

Тип микрофона	МКЭ-3	МКЭ-332	МКЭ-333	МКЭ-84
Номинальный диапазон рабочих частот, Гц	50…16000	50… 15000	50… 15000	300…3400
Чувствительность по свободному полю на частоте 1000 Гц, мкВ/Па	не более 3	не менее 3	не менее 3	А — 6…12 В — 10…20
Неравномерность частотной характеристики чувствительности в диапазоне 50… 16000 Гц, дБ, не менее	10	—	—	—
Модуль полного электрического сопротивления на 1000 Гц, Ом, не более	250	600 ±120	600 ± 120	—
Уровень эквивалентного звукового давления, обусловленного собственными шумами микрофона, дБ, не более	25	—	—	—
Средний перепад уровней чувствительности «фронт — тыл», дБ	—	не, менее 12	не более 3	—
Условия эксплуатации: температура, С относительная влажность воздуха, не более	5…30 85% при 20″С	-10…+50 95±3% при 25″С	10…+5095±3%при 25″С	0…+4593%при 25″С
Напряжения питания, В	—	1,5…9	1,5…9	1,3…4,5
Масса, г	8	1	1	8
Габаритные размеры (диаметр х длина), мм	14×22	10,5 х 6,5	10,5 х 6,5	22,4×9,7

На рис. 5 приведена схема включения распространенного в радиолюбительских конструкциях электретного микрофона типа МКЭ-3.

Рис. 5. Принципиальная схема включения микрофона типа МКЭ-3 на входе транзисторного УЗЧ.

Рис. 6. Фото и внутренняя приниципиальная схема микрофона МКЭ-3, расположение цветных проводников.

Микрофонный предварительный усилитель на 2-х транзисторах

Структура построения любого предусилителя очень сильно влияет на его шумовые характеристики

Если брать во внимание тот факт, что используемые в схеме предусилителя качественные радиодетали все равно в той или иной мере приводят к искажениям (шумам), то очевидно, что единственный выход получить более-менее качественный микрофонный усилитель — это сократить число радиокомпонентов схемы. Примером может послужить следующая схема двухкаскадного предварительного усилителя на транзисторах

С данном варианте количество разделительных конденсаторов сведено к минимуму, поскольку транзисторы включены по схеме с общим эмиттером. Так же между каскадами существует непосредственная связь. Для стабилизации режима работы схемы, при изменении внешней температуры и напряжения питания, в схему добавлена ООС по постоянному току.

Активный микрофонный усилитель

Я уже давно борюсь со своей звуковой картой, а именно с ее «микрофонным» входом. Моими прошлыми попытками сделать нормальный усилитель для микрофона были усилитель 1.

Вся проблема была в том, что у меня ползунок «громкость микрофона» — стоял на максимуме. Понизив его уровень я избавился от одной проблемы и получил другую: усиления предыдущих УНЧ не было достаточным.

Поэтому решил сделать усилитель для микрофона с достаточным усилением, низковольтным питанием и малым потреблением тока. В ходе расчетов получилась хорошая схема, с легкодоступными деталями — в основе её ОУ LM358. И теперь я делюсь ею с вами:

Стерео-версия активного микрофонного усилителя

Кто захочет ее делать, вот маленькое напоминание о распайке штекера аудио:

Теперь кратко опишу ее работу. Питание — литиевая батарейка от 3 до 4.2 В. Ток до 1 мА. Усиление выбирается по формуле:

На схемах выходит усиление в 100 раз (100к/1к). Минус в формуле из-за того, что усилитель инвертирует сигнал на выходе. Для меня это не критично, да и на звук это сильно не влияет. Кому интересно как я его рассчитывал и подбирал номиналы, запускал в симуляторе, вот видео:

Далее — печатная плата. Сверлить не люблю, поэтому сделал все на планарных деталях. Печатку делал в программе Diptrace:

Так как большинство пользователей сайта пользуются SprintLayout — я перенес печатную в формат LAY6. Сразу предупреждаю — печатки надо «зеркалить».

Кстати, это видеоролик записывал уже с этим усилителем, так что можно оценить качество записи. А выглядит полностью собранный усилитель так:

А это расчетная АЧХ и ФЧХ усилителя, при добавлении конденсатора параллельно R8R2R14 — 510 пФ. Можете кликнуть на неё и увеличить:

При желании, схему можно ещё более миниатюризировать, если требуется установить её внутрь небольшого корпуса. Все файлы — печатки, схема, находится в архиве. Автор материала BFG5000.

Обсудить статью Активный микрофонный усилитель

Проблема

У большинства дешёвых микрофонов чувствительность по умолчанию недостаточна для того, чтобы вас отчётливо слышали. Приходится кричать, но на постоянной основе так делать нельзя, оранье — занятие утомительное и вредное.

Внимательно изучив вопрос, я пришёл к выводу, что в ситуации виноваты производители, чрезмерно упрощающие конструкцию устройства. Отдав свои кровно заработанные 100-500 рублей, покупатель по сути получает модуль (капсюль) электретного микрофона без какой-либо электронной «обвязки».

Электретный микрофон и стандартный штекер 3,5 мм jack. Такая конструкция не позволяет микрофону быть чувствительным, но записать звук можно

Всякие гибкие ножки, прищепки — это опциональная мишура. Формально такие микрофоны работают, но их чувствительность и качество записи невысоки (слышен шум). Ничто не мешает добавить в схему несколько электронных компонентов, улучшив способность микрофона улавливать тихие звуки.

Типичный представитель электретных микрофонов

Здесь и дальше пойдёт речь об электретных микрофонах, как самых доступных на рынке. И, частично, конденсаторных. Не динамических!

Также я не рассматриваю вопрос покупки отдельной звуковой карты. Это уже было в статье «Как настроить микрофон, записать и обработать звук – инструкция для начинающих».

В динамические микрофоны уже встроен усилитель

Схемы усилителей довольно просты, поэтому умеющие пользоваться паяльником люди переделывают микрофоны и наслаждаются жизнью.

Кстати, даже в дешёвых петличках за 100 рублей ставят неплохие электретные модули. Например, у меня есть микрофончик-прищепка Genius десятилетней давности, работает шикарно. После доработки, разумеется.

Кроме низкой чувствительности, на записях можно услышать негромкое шипение. Его можно подавить фильтрами в аудиоредакторе, но когда помехи слишком сильны, очистка от шума исказит полезную часть записи и голос зазвучит глухо, словно из бочки.

Шум (в 99% случаев это помехи от электромагнитных полей) появляется на нескольких этапах доставки звука:

1. В электретном капсюле микрофона.
2. В микрофонном предусилителе, если он имеется.
3. При передаче сигнала по не экранированному от помех соединительному кабелю.
4. В усилителе звуковой карты.

Наиболее больное место — звуковая карта компьютера. Замена на более качественную и/или вынос за пределы корпуса компьютера может избавить от шума, но не у всех есть деньги на подобный апгрейд.

Чаще всего пользователь остаётся один на один с дешёвым микрофоном, воткнутом в фоняще-шипящую звуковую карту, распаянную на материнской плате компьютера. Можно попытаться сделать звук громче программно.

Улучшеные усилители для чувствительных микрофонов

Применение в выходных каскадах УНЧ низкоскоростных ОУ и эксплуатация кремниевых транзисторов в усилителях мощности в режиме без начального смещения (ток покоя равен нулю — режим В) может, как это уже отмечалось выше, привести к переходным искажениям типа “ступенька”. В этом случае для исключения данных искажений целесообразно изменить структуру выходного каскада таким образом, чтобы выходные транзисторы работали с небольшим начальным током (режим АВ).

На рисунке 4 представлен пример подобной модернизации приведенной схемы усилителя с дифференциальным входом (рисунок 3).

Рис.4. Схема УНЧ на ОУ с дифференциальным входом и с низким уровнем искажений выходного каскада.

Элементы для схемы на рисунка 4 :

• R1=R2=20к (равно или немного выше максимального сопротивления источника в рабочем диапазоне частот),
• RЗ=R4=1м-2м; R5=2к-10к, R6=1к-Зк,
• R7=47к-300к (подстройка усиления, К=1+R7/R6),
• R8=10, R10=10к-20к,R11=10к-20к;
• С1 =0.1-0.22, С2=0.1-0.22, СЗ=4.7мкФ-20мкФ, C4=0.1;
• ОУ — К140УД8, КР1407УД2, КР140УД12, КР140УД20, КР1401УД2Б или другие ОУ в типовом включении и желательно с внутренней коррекцией;
• Т1, Т2 — КТ3102, КТ3107 или КТ315, КТ361, или аналогичные;
• D2, D3 — КД523 или аналогичные;
• М — МД64, МД200, МЭК-3 или аналогичный (в),
• Т — ТМ-2А .

На рисунке 5 представлен пример УНЧ на транзисторах. В первых каскадах транзисторы работают в режиме микротоков, что обеспечивает минимизацию шумов УНЧ. Схема во многом аналогична схеме на рисунке 2. Для увеличения доли полезного сигнала низкого уровня на фоне неизбежных помех в схему УНЧ включен полосовой фильтр, обеспечивающий выделение частот в полосе 300 Гц -3.5 кГц.

Рис.5. Схема УНЧ на транзисторах с полосовым фильтром и варианты подключения микрофонов: а — УНЧ с полосовым фильтром, б — подключение динамического микрофона, в — подключение электретного микрофона.

Элементы для схемы на рисунке 5 :

• R1=43к-51к, R2=510к (подстройка, Uкт2=1.2В-1,8В),
• R3=5.6к-6.8к (регулятор громкости), R4=3к, R5=8.2к,
• R6=8.2к, R7=180, R8=750; R9=150к, R10=150к, R11=33к,
• R12=620, R13=820-1,2к, R14=200-330,
• R15=100к (подстройка, Uэт5=Uэт6=1.5В), R16=1 к (подстройка тока покоя Т5 и Т6, 1-2мА);
• С1=10мкФ-50мкФ, С2=0.15-0.33, С3=1800,
• С4=10мкФ-20мкФ, С5=0.022, С6=0.022,
• С7=0.022, С8=1мкФ, С9=10мкФ-20мкФ, С10=100мкФ-500мкФ;
• Т1, Т2, Т3 -159НТ1 В, КТ3102Е или аналогичные;
• Т4, Т5 — КТ3102, КТ315 или аналогичные, но можно и устаревшие, германиевые транзисторы, например, МП38А,
• Т6 — КТ3107 (если Т5 — КТ3102), КТ361 (если Т5 — КТ315) или аналогичные, но можно и устаревшие, германиевые транзисторы, например, МП42Б (если Т5 — МП38А);
• М — МД64, МД200 (б), МЭК-3 или аналогичный (в),
• Т — ТМ-2А .

В данной схеме также целесообразно использовать транзисторы с большим коэффициентом усиления, но малым обратным током коллектора (Iк0), например, 159НТ1В (Iк0=20нА) или КТ3102 (Iк0=50нА), или аналогичные. Выходные транзисторы могут использоваться как кремниевые (КТ315 и КТ361, КТ3102 и КТ3107, и т.п.), так и германиевые (устаревшие транзисторы МП38А и МП42Б и т.п.).

Настройка схемы, как и в случае схемы УНЧ на рис.11.2, сводится к установке резистором R2 и резистором RЗ соответствующих напряжений на транзисторах Т2 и Т5, Т6: 1,5В — на коллекторе Т2 и 1,5В — на эмиттерах Т5 и Т6.

Микрофонный усилитель на ОУ с дифференциальным входом

На рисунке 3 представлен пример УНЧ на ОУ с дифференциальным входом. Правильно собранный и настроенный УНЧ обеспечивает значительное подавление синфазной помехи (60 дб и более). Это обеспечивает выделение полезного сигнала при значительном уровне синфазных помех.

Следует напомнить, что синфазная помеха — помеха, поступающая в равных фазах на оба входа ОУ УНЧ, например, помеха, наведенная на оба сигнальных провода от микрофона. Для обеспечения корректной работы дифференциального каскада необходимо точно выполнить условие: R1 =R2, R3=R4.

Рис.3. Схема УНЧ на ОУ с дифференциальным входом и варианты подключения микрофонов : а — УНЧ с дифференциальным входом, б — подключение динамического микрофона, в — подключение электретного микрофона, г — подключение удаленного микрофона.

Элементы для схемы на рисунке 3:

• R1=R2=20к (равно или немного выше максимального сопротивления источника в рабочем диапазоне частот),
• RЗ=R4=1м-2м; R5=2к-10к, R6=1к-Зк,
• R7=47к-300к (подстройка усиления, К=1+R7/R6), R8=10, R9=1,2к-2.4к;
• C1=0.1-0.22, C2=0.1-0.22, СЗ=4.7мкФ-20мкФ, C4=0.1;
• ОУ — КР1407УД2, КР140УД20, КР1401УД2Б, К140УД8 или другие ОУ в типовом включении, желательно с внутренней коррекцией;
• Т1, Т2 — КТ3102, КТ3107 или КТ315, КТ361, или аналогичные;
• D1 — стабилитрон, например, КС133, можно использовать светодиод в обычном включении, например, АЛ307;
• М — МД64, МД200 (б), МЭК-3 или аналогичный (в),
• Т — ТМ-2А .

Резисторы целесообразно подобрать с помощью омметра среди 1%-резисторов с хорошей температурной стабильностью. Для обеспечения необходимого баланса рекомендуется один из четырех резисторов (например, R2 или R4) выполнить переменным. Это может быть высокоточный переменный резистор-подстроечник с внутренним редуктором.

Для минимизации шумов входное сопротивление УНЧ (значения резисторов R1 и R2) должно соответствовать сопротивлению микрофона или заменяющего его датчика. Выходные транзисторы УНЧ работают без начального смещения (с 1покоя=0). Искажения типа «ступенька” практически отсутствуют благодаря глубокой отрицательной обратной связи, охватывающей второй ОУ и выходные транзисторы. При необходимости схему включения транзисторов можно изменить.

Настройка дифференциального каскада: подать синусоидальный сигнал 50 Гц на оба входа дифференциального канала одновременно, подбором величины RЗ или R4 обеспечить на выходе ОУ 1 нулевой уровень сигнала 50 Гц. Для настройки используется сигнал 50 Гц, т.к. электросеть частотой 50 Гц дает максимальный вклад в суммарную величину напряжения помехи. Хорошие резисторы и тщательная настройка позволяют достичь подавления синфазной помехи 60дб-80дб и более.

Для повышения устойчивости работы УНЧ целесообразно зашунтировать выводы питания ОУ конденсаторами и на выходе усилителя включить RC-целочку (как в схеме усилителя на рисунке 1). Для этой цели можно использовать конденсаторы КМ6.

Для подключения микрофона использована витая пара проводов в экране. Экран подключается к УНЧ (только в одной точке !!) максимально близко от входа ОУ.

Гитарный предварительный усилитель — схема

Предварительный гитарный усилитель паяем на отдельной плате, позже помещённой в экран от помех. Фото платы предусилителя показано ниже. Его основа два операционных усилителя с блоком регулировки тембров и усиления.

Это простое, но проверенное схемное решение, которое обеспечивает отличную тональность всего диапазона. Конструкция идеально подходит для тех гитаристов, которые хотели бы получить отличный звук. Элементы управления тембром имеют достаточный диапазон, чтобы охватить практически что угодно, от скрипки и до бас-гитары.

Предусилитель использует двойной операционный усилитель для усиления. Транзистор, включен по схеме эмиттерного повторителя и имеет низкое выходное сопротивление, после мастер-регулятора громкости. Как показано на схеме, есть типичный гитарный вход, с которого можно получить очень жирный овердрайв, а затем настройку подходящего уровня

Обратите внимание, что при использовании операционного усилителя TL072, возможен шум с большим количеством высоких частот. Настоятельно советуем использовать OPA2134 — операционный усилитель от Texas Instruments, тогда вы получите действительно самый тихий гитарный усилитель, который вы когда-нибудь слышали!

Элементарная база

Современная элементная база позволяет создавать качественные УНЧ на основе малошумящих операционных усилителей (ОУ), например, К548УН1, К548УН2, К548УНЗ, КР140УД12, КР140УД20 и т.д.

Однако, несмотря широкую номенклатуру специализированных микросхем и ОУ, и их высокие параметры, УНЧ на транзисторах в настоящее время не потеряли своего значения. Использование современных, малошумящих транзисторов, особенно в первом каскаде, позволяет создать оптимальные по параметрам и сложности усилители : малошумящие, компактные, экономичные, рассчитанные на низковольтное питание. Поэтому транзисторные УНЧ часто оказываются хорошей альтернативой усилителям на интегральных микросхемах.

Для минимизации уровня шумов в усилителях, особенно в первых каскадах, целесообразно использовать высококачественные элементы. К таким элементам относятся малошумящие биполярные транзисторы с высоким коэффициентом усиления, например, КТ3102, КТ3107. Однако в зависимости от назначения УНЧ используются и полевые транзисторы.

Большое значение играют и параметры остальных элементов. В малошумящих каскадах электронных схем используют оксидные конденсаторы К53-1, К53-14, К50-35 и т. п., неполярные — КМ6, МБМ и т. п., резисторы — не хуже традиционных 5% МЛТ-0.25 и МЛ Т-0.125, лучший вариант резисторов — проволочные, безиндуктивные резисторы.

Входное сопротивление УНЧ должно соответствовать сопротивлению источника сигнала — микрофона или заменяющего его датчика. Обычно входное сопротивление УНЧ стараются сделать равным (или немного больше) сопротивлению источника-преобразователя сигнала на основных частотах.

Для минимизации электрических помех целесообразно для подключения микрофона к УНЧ использовать экранированные провода минимальной длины. Электретный микрофон МЭК-3 рекомендуется монтировать непосредственно на плате первого каскада микрофонного усилителя.

При необходимости значительного удаления микрофона от УНЧ следует использовать усилитель с дифференциальным входом, а подключение осуществлять витой парой проводов в экране. Экран подключается к схеме в одной точке общего провода максимально близко к первому ОУ. Это обеспечивает минимизацию уровня наведенных в проводах электрических помех.

Схема

Схема крайне проста, содержит всего два резистора, два конденсатора, транзистор и электретный микрофонный капсюль. Транзистор можно применить практически любой маломощный структуры n-p-n, например, КТ3102, BC547, BC337. Электретный микрофон можно достать, например, в сломанной гарнитуре, телефонной трубке, либо же купить в магазине радиодеталей. От этого элемента будет сильно зависеть чувствительность микрофона, поэтому желательно взять несколько и проверить, какой лучше всего подойдёт. Преимуществом этой схемы является то, что она использует фантомное питание. Т.е. звуковой сигнал передаётся по тем же проводам, что и питание. Если взять вольтметр и замерять напряжение на микрофонном входе компьютера, там будет примерно 3-4 вольта. При подключении схемы микрофона это напряжение должно просаживаться до уровня 0,6-0,7 вольт, таким образом, внешний источник питания не понадобится и лишних проводов на рабочем месте не будет.

Дополнительная информация

Такой вариант самодельного предусилителя не нуждается в настройке. Подключайте микрофон и начинайте запись.

Потребляемый ток (мА):

• во время работы – 9;
• в режиме ожидания – 3.

Преамп снабжается фантомным питанием, т.е. его источником служит сама звуковая карта. В таких вариантах питающий провод одновременно транслирует сигнал с микрофона. Альтернативные способы питания имеют недостатки:

• батарейки приходится периодически менять;
• подключение к розетке через блок питания, появляются дополнительные провода.

Этот вариант самодельного предусилителя не производит шумовых помех, способствует улучшению качества звука. Работает и с динамическим, и с электретным микрофоном.

Дополнительные функции

При покупке микрофонного предусилителя, в первую очередь, конечно, надо слушать и выбирать ушами

Но затем стоит подключить голову и обратить внимание на некоторые факторы и функции, которые могут быть вам полезны.. Количество входов означает число микрофонов, которые можно записывать одновременно

Чем больше – тем лучше.

Количество входов означает число микрофонов, которые можно записывать одновременно. Чем больше – тем лучше.

• Фильтр низких частот.

Его задача – обрезать низкие частоты, что помогает отсекать различные низкочастотные помехи.

, которое необходимо для работы конденсаторных микрофонов. К слову, оно есть практически у всех моделей, но убедитесь в этом, на всякий случай.

, который используется для сжатия динамического диапазона. Лимимтер также помогает избежать лишних перегрузок. Честно говоря, это не особо необходимая функция, и иногда не стоит за нее переплачивать.

– необязательная для каждого предусилителя функция, но, безусловно, полезная. Переплатить за нее стоит.

поможет справиться с фазовыми проблемы, когда вы записываете несколько микрофонов одновременно.

корректирует по частотам звуковой сигнал перед отправкой его в звуковую карту. Перед покупкой оцените: точно вам нужна данная опция?

Что выбрать?

Если вы – новичок, то не стоит выбирать внешний микрофонный предусилитель. Лучше купить аудиоинтерфейс подороже с хорошим встроенным предусилителем и один или два конденсаторных микрофона. Внешний предусилитель может стать следующим шагом на пути вашего совершенствования и получения опыта.

Особенно работа внешних предусилителей заметна при использовании микрофонов со слабым выходом (динамических). Конденсаторные микрофоны имеют более сильный выходной сигнал, поэтому разницы между встроенными и внешними предусилителями вы почти не заметите.

Наиболее популярными предусилителями являются модели от производителей Focusrite. Behringer и Art. Выбирайте, экспериментируйте и успехов в творчестве!

Элементарная база

Современная элементная база позволяет создавать качественные УНЧ на основе малошумящих операционных усилителей (ОУ), например, К548УН1, К548УН2, К548УНЗ, КР140УД12, КР140УД20 и т.д.

Однако, несмотря широкую номенклатуру специализированных микросхем и ОУ, и их высокие параметры, УНЧ на транзисторах в настоящее время не потеряли своего значения. Использование современных, малошумящих транзисторов, особенно в первом каскаде, позволяет создать оптимальные по параметрам и сложности усилители : малошумящие, компактные, экономичные, рассчитанные на низковольтное питание. Поэтому транзисторные УНЧ часто оказываются хорошей альтернативой усилителям на интегральных микросхемах.

Для минимизации уровня шумов в усилителях, особенно в первых каскадах, целесообразно использовать высококачественные элементы. К таким элементам относятся малошумящие биполярные транзисторы с высоким коэффициентом усиления, например, КТ3102, КТ3107. Однако в зависимости от назначения УНЧ используются и полевые транзисторы.

Большое значение играют и параметры остальных элементов. В малошумящих каскадах электронных схем используют оксидные конденсаторы К53-1, К53-14, К50-35 и т. п., неполярные — КМ6, МБМ и т. п., резисторы — не хуже традиционных 5% МЛТ-0.25 и МЛ Т-0.125, лучший вариант резисторов — проволочные, безиндуктивные резисторы.

Входное сопротивление УНЧ должно соответствовать сопротивлению источника сигнала — микрофона или заменяющего его датчика. Обычно входное сопротивление УНЧ стараются сделать равным (или немного больше) сопротивлению источника-преобразователя сигнала на основных частотах.

Для минимизации электрических помех целесообразно для подключения микрофона к УНЧ использовать экранированные провода минимальной длины. Электретный микрофон МЭК-3 рекомендуется монтировать непосредственно на плате первого каскада микрофонного усилителя.

При необходимости значительного удаления микрофона от УНЧ следует использовать усилитель с дифференциальным входом, а подключение осуществлять витой парой проводов в экране. Экран подключается к схеме в одной точке общего провода максимально близко к первому ОУ. Это обеспечивает минимизацию уровня наведенных в проводах электрических помех.

Предусилитель для электретного микрофона на трех транзисторах

Это еще один вариант микрофонного усилителя для электретного микрофона. Особенность данной схемы усилителя для микрофона в том, что подача питания на схему предусилителя осуществляется по тому же проводнику (фантомное питание) по которому идет входной сигнал.

Данный микрофонный предусилитель предназначен для совместной работы с электретным микрофоном, например, МКЭ-3. Напряжение питания на микрофон идет через сопротивление R1. Аудио сигнал с выхода микрофона поступает на базу VT1 через конденсатор С1. Делителем напряжения, состоящим из сопротивлений R2, R3 создается необходимое смещение на базе VT1 (примерно 0,6 В). Усиленный сигнал с резистора R5, выступающий в роли нагрузки, идет на базу VT2 который является частью эмиттерного повторителя на VT2 и VT3.

Возле разъема на выходе, установлены дополнительно два элемента: нагрузочное сопротивление R6, через которое идет питание, и разделительный конденсатор СЗ, отделяющий выходной аудио сигнал от напряжения питания.

Печатные платы.

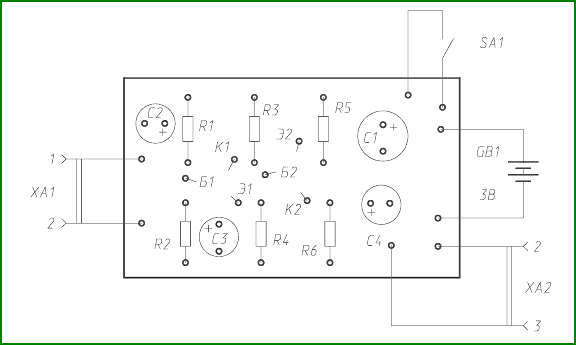

На изображениях печатных плат, представлен вид со стороны элементов. Дорожки просвечиваются сквозь плату.

На картинке пример разводки печатной платы универсального микрофонного усилителя.

1. Вход.
2. Верхний по схеме конец потенциометра R3.
3. Движок потенциометра R3.
4. Анод светодиода HL1.
5. Корпус.
6. Питание +6В.
7. Выход.
8. Корпус.

Пример разводки печатной платы усилителя динамического микрофона.

Сам я изготовил печатную плату исходя из размеров имеющихся в моём распоряжении элементов управления и корпуса.

Ссылка на чертежи печатных плат в конце статьи.

Читать также: Пилки лобзиковые по дереву

Малошумящий микрофонный УНЧ на транзисторах

На рисунке 2 представлен пример схемы УНЧ на транзисторах. В первых каскадах транзисторы работают в режиме микротоков, что обеспечивает минимизацию внутренних шумов УНЧ. Здесь целесообразно использовать транзисторы с большим коэффициентом усиления, но малым обратным током.

Это могут быть, например, 159НТ1В (Iк0=20нА) или КТ3102 (Iк0=50нА), или аналогичные.

Рис. 2. Схема УНЧ на транзисторах и варианты подключения микрофонов: а УНЧ на транзисторах, б — подключение динамического микрофона, в — подключение электретного микрофона, г — подключение удаленного микрофона.

Элементы для схемы на рисунке 2 :

• R1=43к-51к, R2=510к (подстройка, Uкт2=1.2В-1,8В),
• R3=5.6к-6.8к (регулятор громкости), R4=3к, R5=750,
• R6=150к, R7=150к, R8=33к; R9=820-1.2к, R10=200-330,
• R11=100к (подстройка, Uэт5=Uэт6=1.5В),
• R12=1 к (подстройка тока покоя Т5 и Т6, 1-2 мА);
• С1=10мкФ-50мкФ, С2=0.15мкФ-1мкФ, С3=1800,
• С4=10мкФ-20мкФ, С5=1мкФ, С6=10мкФ-50мкФ, С7=100мкФ-500мкФ;
• Т1, Т2, Т3 -159НТ1 В, КТ3102Е или аналогичные,
• Т4, Т5 — КТ315 или аналогичные, но можно и МП38А,
• Т6 — КТ361 или аналогичные, но можно и МП42Б;
• М — МД64, МД200 (б), МЭК-3 или аналогичный (в),
• Т — ТМ-2А.

Использование подобных транзисторов позволяет обеспечить не только устойчивую работу транзисторов при малых коллекторных токах, но и достичь хороших усилительных характеристик при низком уровне шумов.

Выходные транзисторы могут использоваться как кремниевые (КТ315 и КТ361, КТ3102 и КТ3107, и т.п.), так и германиевые (МП38А и МП42Б и т.п.). Настройка схемы сводится к установке резистором R2 и резистором RЗ соответствующих напряжений на транзисторах: 1,5В — на коллекторе Т2 и 1,5В — на эмиттерах Т5 и Т6.

Предусилитель для электретного микрофона на трех транзисторах

Это еще один вариант микрофонного усилителя для электретного микрофона. Особенность данной схемы усилителя для микрофона в том, что подача питания на схему предусилителя осуществляется по тому же проводнику (фантомное питание) по которому идет входной сигнал.

Данный микрофонный предусилитель предназначен для совместной работы с электретным микрофоном, например, МКЭ-3. Напряжение питания на микрофон идет через сопротивление R1. Аудио сигнал с выхода микрофона поступает на базу VT1 через конденсатор С1. Делителем напряжения, состоящим из сопротивлений R2, R3 создается необходимое смещение на базе VT1 (примерно 0,6 В). Усиленный сигнал с резистора R5, выступающий в роли нагрузки, идет на базу VT2 который является частью эмиттерного повторителя на VT2 и VT3.

Возле разъема на выходе, установлены дополнительно два элемента: нагрузочное сопротивление R6, через которое идет питание, и разделительный конденсатор СЗ, отделяющий выходной аудио сигнал от напряжения питания.

Готовые усилители

Дорогие варианты рассматривать не буду, извините. Предполагается, что бюджет предельно ограничен.

Усилители для колонок/наушников не подойдут. Они недостаточно чувствительные, не подают фантомное питание на микрофон, а выходная мощность слишком большая даже для линейного входа.

На Алиэкспресс устройства нужно искать запросами «микрофонный предусилитель» и «предусилитель микрофона». Самые дешёвые варианты стоят полторы-две тысячи рублей. Предназначены для караоке, но, если не выкручивать на полную громкость, можно подключить к линейному входу.

За три тысячи рублей можно найти полноценный предусилитель, к которому еще и музыкальный инструмент подключается. Например, гитара со звукоснимателем.

Для подключения дешёвого компьютерного микрофона понадобится переходник 3.5 мм джек > 6.3 мм джек. У компьютера должен быть линейный вход.

И не стоит забывать про такое чудо, как конденсаторный микрофон BM 800, завоевавший голосовые связки ютуберов, обозревающих товары из китайшопов:

BM 800 микрофон для компьютера Конденсаторный 3.5 мм Проводной

Уточняю: я не рекомендую его к покупке. Не совсем понятно, при каких условиях он нормально работает, слишком уж противоречивы отзывы. Но иногда ВМ 800 можно найти за 300-500 рублей, что не сильно дороже примитивных электретных, зато с предусилителем. Но подключается он к микрофонному входу, а значит — привет, помехи звуковой карты.

Питание электретного микрофона

Почему-то в интернетах очень мало информации о том, как правильно включать электретные микрофоны. Обычно используется стандартный вариант, при котором напряжение подается через токоограничивающий резистор, а далее для отсечения постоянного напряжения устанавливается конденсатор.

При этом в большинстве схем ни слова не говорится о подборе этого резистора и просто указывается конкретное значение. Хотя в целом это не совсем верно. Величину этого резистора следует выбирать не с потолка, а подбирать для каждого конкретного микрофонного капсуля.

Но как же его подобрать?

К счастью была найдена очень интересная статья, в которой автор провел ряд измерений и сделал очень полезное, с практической точки зрения, заключение.

Помимо оптимального режима работы микрофона эта фишка удобна еще и тем, что бонусом мы получаем смещение для операционного усилителя при питании от однополярного источника. Это означает, что можно выкинуть из схемы лишний конденсатор и два резистора.

Самые распространенные проблемы с микрофонами и наушниками

Современный микрофон появился еще в 20-м веке, но с каждым годом он становится все меньше и меньше, чему хорошо способствовал научно-технический прогресс, а также кремниевые полупроводники, идеально подходящие для создания цепей с несколькими элементами, например, микрофона и наушников.

Микрофоны имеют два типа: конденсаторные, в которых все шумы пытаются поглотить конденсаторы, а также катушечные, они более дешевые, но практически не уступают своему конденсаторному брату. Для начала стоит разобраться, из чего же состоит современный микрофон:

1. Специальный тонкий провод, по которому электрические заряды будут беспрепятственно идти к усилителю или к микрофону.
2. Чувствительная мембрана.
3. Электромагнитная катушка.

При попадании каких-либо звуковых волн на очень чувствительную мембрану, которая, кстати, находится в защищенном железном корпусе, создается импульс в катушке, после чего звуковая карта или усилитель ловит отправленный сигнал, декодирует его в приемлемый вид и мы слышим желанный звук. Раньше данный процесс звукозаписи занимал весьма много времени, но современные технологии позволили сократить его в несколько раз.

Предусилитель для микрофона. Подборка схем

Предусилитель для микрофона, он же предварительный усилитель или усилитель для микрофона — это такой вид усилителя, назначение которого — усиление слабого сигнала до величины линейного уровня (порядка 0,5-1,5 вольт), то есть до приемлемой величины, при которой работают обычные усилители звуковой мощности.

Входным источником акустических сигналов для предварительного усилителя обычно являются звукосниматели виниловых пластинок, микрофоны, звукосниматели различных музыкальных инструментов. Ниже приводится три схемы микрофонных усилителей на транзисторах, а так же вариант усилителя микрофона на микросхеме 4558. Все их без труда можно собрать своими руками.

Вариант схемы усилителя для динамического микрофона

Схема отличается своей супер-простотой и мега-повторяемостью, в схеме два резистора (R1, 2), два конденсатора (C2, 3), штекер 3,5 (J1), один электретный микрофон и транзистор. Конденсатор С3 работает в качестве фильтра микрофона. Емкостью С2 на пренебрегать, то есть не надо ставить ни больше, ни меньше от номинала, указанного в схеме, иначе это повлечет за собой кучу помех. Транзистор Т1 ставим отечественный кт3102. Для уменьшения размеров устройства, использовал SMD транзистор с маркировкой «1Ks». Если ты вообще незнаешь как паять – вперед на форум.

При замене Т1 особых изменений в качестве не последовало. Все остальные детали тоже в SMD корпусах, в том числе и конденсатор С3. Вся плата получилась довольно-таки маленькая, правда можно сделать ее еще меньше, используя технологию изготовления печатных плат ЛУТ. Но обошелся и простым полумиллиметровым перманентным маркером. Вытравил плату в хлорном железе за 5 минут. Получилась вот такая плата усилителя микрофона, которая крепится к штекеру 3,5.

Все это неплохо помещается внутрь кожуха от штекера. Если тоже будете так делать, то советую делать плату как можно меньше, так как у меня она деформировала кожух и поменяла его форму. Плату желательно промыть растворителем или ацетоном. В итоге получилось такое полезное устройство, с хорошей чувствительностью:

Прежде чем подключать микрофон к компьютеру, проверь все контакты и есть ли на входе микрофона питание +5v (а оно должно быть), во избежание комментариев типа: «Я собрал точно как в схеме а оно не работает!». Это можно сделать так: подключаешь новый штекер к разъему микрофона и меряешь напряжение вольтметром между массой (большим отводом) и двумя короткими отводами для пайки. Постарайся на всякий случай не закоротить между собой выводы штекера, когда будешь измерять напряжение. Что тогда будет, не знаю и проверять не хочу. У меня микрофонный усилитель работает уже 3 месяца, качеством и чувствительностью полностью доволен. Собирайте и отписывайтесь на форуме о своих результатах, вопросах, и, может быть даже о доработках корпуса, схемы и методах их изготовления. С вами был BFG5000, удачи!

Обсудить статью УСИЛИТЕЛЬ ЭЛЕКТРЕТНОГО МИКРОФОНА

При изучении схем подключения электретных микрофонов [1] вызывает глубокое удивление их однообразность. Точка соединения микрофона и нагрузочного резистора подключается к собственно усилителю через разделительный конденсатор (Рис. 1) в 100% изученных схем.

Возможно, существуют и другие схемы подключения, но автору они не встречались. В то же время любой, кто плотно и долго связан со звуковоспроизведением, видимо, не будет резко возражать против того факта, что любой конденсатор на пути звукового сигнала, является нежелательным компонентом. Особенно это касается электролитических конденсаторов, поневоле применяемых в случае достаточно низкого входного сопротивления усилительного каскада.

Прикидочное исследование режимов работы электретных микрофонов [2] показало, что, во-первых, они представляют собой источники тока и, во-вторых, максимальная амплитуда их выходного сигнала наблюдается, когда падения напряжения на микрофоне и нагрузочном резисторе одинаковы.

Рассмотрим одну из известных [3] схем микрофонного усилителя с системой АРУ, выполненного на ОУ (Рис. 2).

Рис. 2

Схема состоит из собственно неинвертирующего усилителя на ОУ DA1, на неинвертирующий вход которого поступает искусственная средняя точка с делителя R3R4, а также входной сигнал через разделительный конденсатор С2; управляемый делитель сигнала ООС (резистор R5, конденсатор С1 и сопротивление канала полевого транзистора с P-N переходом VT1); детектора выходного усиленного сигнала (конденсаторы С3,С4 и диоды VD1, VD2 ). Продетектированный выходной сигнал отрицательной полярности управляет проводимостью канала VT1, увеличивая его, за счет чего снижается коэффициент усиления ОУ.

Учитывая наличие постоянной составляющей делителя, образованного электретным микрофоном и его нагрузочным резистором, можно сделать вывод, что компоненты C2R3R4 — совершенно лишние. Роль R4 прекрасно выполняет сам микрофон, а R3 — его нагрузочный резистор. Конденсатор же С2 — вообще лишний, как класс.

В итоге получилась схема, приведенная на рис. 3.

RC-фильтра R3C1 обеспечивает дополнительную фильтрацию напряжения питания электретного микрофона. В принципе, он опциональный (необязательный), но вообще-то, довольно полезен. Номинал резистора R1 подбирается такой величины, чтобы в точке его соединения с микрофоном была примерно половина напряжения питания. Резисторы R4R6 линеаризируют передаточную функцию управляемого резистора на полевом транзисторе VT1.

Вместо резистора R5 в цепи ООС может быть включен двойной Т-образный фильтр (справа), поднимающий полосу частот, соответствующую диапазону голоса. Его АЧХ показана на плоттере Боде из измерительных приборов Мультисима (внизу)

Естественно, любые теоретические разглагольствования могут быть приняты во внимание только в случае их подтверждения практикой. Поэтому схема, показанная на рис. 3, была исследована на макете.

Использованы имевшиеся в наличии микромощный ОУ на МОП-транзисторах TLC271 и TL081. Результаты были идентичными. В принципе, в качестве ОУ можно использовать любой «звуковой» ОУ (к которым категорически НЕ относятся LM358/324 и их клоны. ). Электретный микрофон для этих экспериментов был использован типа J60. Повторять эксперименты с другими микрофонами было сочтено нецелесообразным по затратам времени. Эпюры сигналов с выхода ОУ регистрировались цифровым осциллографом «RIGOL DS1052E». «Тестовой фразой», проговариваемой в микрофон с примерно одинаковой громкостью, была: «Раз-два-три-четыре-пять, вышел зайчик погулять». Конечно, для чистоты эксперимента было бы желательно использовать запись, воспроизводимую через динамик, но уж что получилось, то получилось.

Вначале была исследована схема без АРУ. Детектор и полевой транзистор не подключались, а от нижнего вывода конденсатора С2 к общей минусовой шине был подключен резистор 10 кОм. Т.о., коэффициент усиления составил 11. Выходной сигнал при быстрой (10 мс/дел) и медленной (100 мс/дел) развертках на расстоянии 20 см ото рта до микрофона показаны, соответственно, на рис 4.

Вызвал удивление размах сигнала (пик-пик), составивший более 2 В. А это значит, что сигнал с микрофона составлял около 200 мВ.

Далее вместо резистора 10 кОм был подключен полевой транзистор КП303Ж с начальным током стока 0,85 мА и напряжением отсечки 0,7 В. Его затвор был подключен к минусовой шине, благодаря чему обеспечивалось минимальное сопротивление его канала и, соответственно, максимальное усиление. Выходной сигнал такой схемы показан на рис. 5.

Как видно, сигнал с микрофона усиливается избыточно, аж до клипирования, что свидетельствует о применимости полевого транзистора с таким небольшим начальным током стока при сопротивлении резистора ООС порядка 100 кОм.

Далее исследовалась полная схема, со всеми, показанными на рис. 3 компонентами. Выходные сигналы при проговаривании «тестовой фразы» с расстояния, соответственно, 20 и 60 см (при медленной развертке) показаны на рис. 6, а с расстояния 60 (при быстрой развертке) — на рис. 7.

Как видно из этих эпюр, размах сигнала составил около 4 В при удовлетворительной форме, чего вполне достаточно для обычных применений. К сожалению, первоначальный «выброс» амплитуды (пока система АРУ еще не сработала), зарегистрировать не удалось. Суслик был не виден, но на слух он присутствовал.

Наконец, были исследованы еще два полевых транзистора с бОльшим начальным током стока и напряжением отсечки (соответственно, еще один КП303Ж с начальным током стока 1,2 мА и напряжением отсечки 0,9 В, а также КП303В с начальным током стока 2,6 мА и напряжением отсечки 1,2 В). Выходной сигнал с первым из них при расстоянии до микрофона 20 см (при медленной развертке) показан на рис. 8, а выходные сигналы со вторым при расстоянии до микрофона 10 см и 40 см (при медленной развертке) показаны на рис. 9.

В первом случае размах сигнала составил почти 5 В, а во втором — почти 7 В!

Из этих экспериментально полученных данных видно, что для практических целей желательно использовать полевые транзисторы с минимально возможным напряжением отсечки. Начальный ток стока существенно не влияет на стабилизируемую амплитуду выходного сигнала при данном сопротивлении резистора ООС.

Наконец, был апробирован режим «мютирования» (заглушения) микрофона путем короткого замыкания инвертирующего и неинвертирующего входов ОУ. На слух «щелчков» при таком способе мютирования не наблюдалось.

На «закуску» — аналогичная по функции схема, выполненная на транзисторах (может, кому приглянется): Рис. 10. Правда, она не макетировалась «вживую», только симулировалась в Мультисиме. Показала практически такие же результаты, как и схема на ОУ.

Полевой транзистор Q1 с резистором R1 представляют собой модель электретного микрофона. Номиналом нагрузочного резистора R2 подбирается половина напряжения питания в точке соединения его с микрофоном. Номиналом резистора R4 подбирается равенство коллекторных токов Q2 и Q3. Полевой транзистор Q4 с резистором R5 представляет собой параметрический генератор тока для дифкаскада на транзисторах Q2 и Q3. Аналогичную роль играет и транзистор Q7 с резистором R9. для транзистора Q6. В принципе, эти генераторы тока могут быть заменены на обычные резисторы, но с ними параметры усилителя получше по определению. Наконец, переменный резистор в цепи ООС на транзисторе Q5 и детектор выходного сигнала — такие же, как в схеме на ОУ.

Выводы:

1. На суд представлен еще один усилитель для электретного микрофона, не претендующий на исключительность, но несколько более простой, чем известные. За счет исключения одного разделительного конденсатора в тракте прохождения звукового сигнала — более качественный по определению.
2. Учитывая достаточно высокое значение коэффициента усиления, обеспечиваемого этим усилителем, ОУ для него, для обеспечения достаточной полосы пропускания, должны иметь граничную частоту хотя бы 5. 10 мГц.
3. Данный усилитель без системы АРУ может быть использован для высокочувствительного усиления сигналов с электретного микрофона.

Предусилитель для микрофона, он же предварительный усилитель или усилитель для микрофона — это такой вид усилителя, назначение которого — усиление слабого сигнала до величины линейного уровня (порядка 0,5-1,5 вольт), то есть до приемлемой величины, при которой работают обычные усилители звуковой мощности.

Входным источником акустических сигналов для предварительного усилителя обычно являются звукосниматели виниловых пластинок, микрофоны, звукосниматели различных музыкальных инструментов. Ниже приводится три схемы микрофонных усилителей на транзисторах, а так же вариант усилителя микрофона на микросхеме 4558. Все их без труда можно собрать своими руками.

Купить или сделать своими руками?

У микрофонного предусилителя, сделанного своими руками есть три основных преимущества перед теми моделями, которые можно купить в соответствующем магазине:

1. Цена.
2. Идеальная адаптация под конкретную задачу.
3. Качество звука.

Итак, цена готового изделия, продаваемого в магазине, кроме стоимости комплектующих компонентов, включает в себя плату за бренд, компенсацию рекламных расходов и прибыль, которую получают все: изготовитель, оптовый и розничный продавцы, плюс транспортные расходы. Вот и получается, что в покупном усилителе один только корпус будет стоить дороже, чем весь микрофонный усилитель, сделанный вручную.

Кроме того, существует целый ряд потребительских качеств, которым обязательно следуют практически все изготовители, чтобы достичь определённой универсальности для возможных применений микрофонных предусилителей. Ведь перед разработчиками стоит задача добиться максимальной совместимости со всеми возможными микрофонами и тем оборудованием, с которым он должен будет работать.

Это приводит к тому, что схема микрофонного усилителя приобретает существенную избыточность в виде различных режимов работы, защиты, регуляторов и индикаторов. И чем больше деталей в устройстве, тем большее влияние они оказывают на качество звука, причём не в лучшую сторону.

Адаптация под конкретную задачу

Но в домашней студии звукозаписи микрофонный усилитель обычно работает с одним конкретным микрофоном, в стационарных условиях, и выполняет всегда одну и ту же задачу. А это значит, что большинство универсальных возможностей покупного преампа нам просто не нужны. Но мы можем сосредоточиться на максимальном качестве именно того, что нам нужно, идеально адаптировав собственную конструкцию под конкретную задачу.

Качество звука

Чем отличается хороший микрофонный усилитель для записи вокала от обычного? В первую очередь тем, что хороший предусилитель не вносит в звук собственных артефактов и искажений, и в то же время создаёт для микрофона самое оптимальное согласование для получения максимально возможного качества преобразование звука в электрический сигнал.

Услышать это на слух при обычной проверке затруднительно. Чтобы оценить качество микрофонного усилителя, с ним нужно поработать в реальных условиях, применяя к уже записанному с помощью него вокалу самые различные обработки. Особенно сильно все недостатки проявляются при больших уровнях компрессии и попытках поместить вокал в плотный микс.

Качество звука современных микрофонных предусилителей, особенно брендовых марок, как правило, особых нареканий не вызывает. Но естественное стремление изготовителей максимально удешевить изделие приводит к тому, что формально все характеристики соответствуют заявленным, но компоненты могут быть недорогими, чисто из маркетинговой целесообразности.

Причём проверить, из чего сделан готовый предусилитель, пока Вы его не купили, далеко не всегда возможно.

Так что пока Вы не купите преамп и не поработаете с ним как следует, качество его Вы не оцените. А вот в собственную конструкцию довольно легко можно внести изменения, если что-то не понравится.

Зачем?

Оптимальный уровень сигнала без искажений является важным моментом процесса звукозаписи, когда достигается идеальное соотношение между чистым сигналом и шумом. Цель предусилителя – усилить слабый сигнал до уровня линейного, то есть до уровня сигнала записывающего оборудования. Дело в том, что микрофонный сигнал довольно слабый, поэтому нужно «добивать» его дополнительными децибелами (в районе 30-60 дБ). Гитары также требуют усиления своего сигнала, но не столь существенного, как микрофон (около 20-30 дБ).

То есть, усиление микрофона и инструментов в процессе звукозаписи необходимо. Если при этом вы используете интерфейс или микшерный пульт, то можно обойтись внутренней схемой предусиления, которая имеется на всех подобных устройствах. Конечно, качество встроенных предусилителей различно в разных моделях и существенно зависит от цены, которую просят за тот или иной аудиоинтерфейс. То есть дорогие аудиокарты имеют существенно более качественные предусилители. Но для первых шагов в звукозаписи, для домашних студий качества встроенных предусилителей вполне достаточно.

Есть ли тогда смысл в покупке отдельного микрофонного предусилителя? В погоне за качественным сигналом – да. Так как микрофонные предусилители как отдельное устройство чаще всего (но не всегда), обеспечивают более качественный звук, чем интегрированные в аудиоинтерфейс, микшерный пульт и т.д. Помимо этого, внешний микрофонный предусилитель окрашивает звук, придавая ему некоторую индивидуальность и характер, но касается это в основном топовых моделей.

Как правильно подключить микрофон

Чтобы добиться качественного звучания, нужно знать, как подключить микрофон к компьютеру. Не все понимают, что за разноцветные входы расположены на задней панели настольного компьютера. С ноутбуками проще: возле разъёмов всегда найдутся поясняющие значки, на настольных ПК это роскошь.

(Могут наличествовать разъемы для подключения дополнительных колонок, что отлично подходит для создания домашнего кинотеатра, они нам не нужны.)

Основных разъёма три: выход на колонки (наушники), микрофонный и линейный входы, каждому присвоен определённый цвет.

Зачем нужны микрофонный вход и выход на динамики/наушники, понятно из названия. А с линейным (Line in) ситуация интереснее. Он тоже предназначен для записи звука, но устроен проще.

Микрофонный вход	Линейный вход
Подаётся напряжение 2 — 5 Вольт, точная величина зависит от модели звуковой карты	Выходного напряжения нет
Установлен предусилитель, усиливающий сигнал примерно в 30-50 раз	Усилителя нет

На устройство, подключённое к микрофонному разъёму, подаётся напряжение (так называемое «фантомное питание»), а обратный сигнал проходит через усилитель. Отсюда и возникает шум на записи: во-первых, подаваемое питание имеет свою частоту, во-вторых, электронные компоненты звуковой карты ловят и делают громче все помехи и сигналы с микрофона и окружающих устройств.

Линейный вход фантомного питания не имеет, да и усилителя как такового нет. Сигнал нужен мощный, но зато при оцифровке сигнала примешивается минимум постороннего шума. Например, можно взять старый кассетный плеер и подключить к Line in его выход на наушники — так получится оцифровать аудиокассеты.

Электретные и конденсаторные микрофоны нельзя просто взять и подключить к линейному входу. Точнее, электретный заработает, но без питания он, будучи генератором очень слабого тока, выдаст слишком тихий звук, практически неслышимый.

Что же делать? К чему знать эту заумь? А к тому, что существует два вида усилителей, способные повысить громкость звука, подключаемые либо к микрофонному, либо к линейному входам. И нужно понимать, какой вариант вам подходит.

1. Встроенные в микрофон, питающиеся от идущего по микрофонному кабелю напряжения. Усиливают сигнал до 10 раз (в децибелах точно не могу сказать), сильно уязвимы для помех.
2. Со внешним питанием от батареек или отдельного блока. Могут усиливать сигнал в 10-1000 раз и подключаются к линейному входу. Шум никуда не исчезает, но относительно полезного сигнала он в сотню раз тише, поэтому, подключив даже дешёвую сторублёвую петличку через усилитель, можно получить качественный звук.

То есть в идеале микрофон нужно подключить через усилитель к линейному входу и всё будет ОК.

Усилитель для микрофона: пошагово

Берем резистор, он будет выполнять функцию смещения напряжения. Берем транзистор модели KT 315 можем заменить KT 3102 или ВС847. Для изготовления схемы можем взять самодельную макетную плату. Ее перед использованием тщательно промываем каким-либо растворителем. К ней нужно припаять разъемы через которые идет осуществляться питание, также этим способом присоединяем разъемы входа и выхода микрофона. Берем разъемы и припаиваем к нашей плате. Их можно взять из старого ДВД проигрывателя, магнитофона. Выключатель можно взять из старой игрушечной машинки. Припаиваем все детали к плате.

Для изготовления корпуса для усилителя микрофона берем коробку из пластмассы. В ней проделываем отверстия для разъемов и для выключателя. Плату приклеиваем к коробке и накрываем верхней частью пластмассовой коробки.

При правильной сборке схему не нужно дополнительно настраивать и микрофон можно сразу подключать в работу. Этот усилитель для микрофона значительно улучшает качество звука и в нем нет посторонних шумов. Схема также хорошо работает вместе с электретным микрофоном.

Важно! Прежде чем подключить микрофон к устройству, то следует проверить его контакты, а также чтобы питание на входе микрофона было не менее 5 вольт.

Если нет такого напряжения, то берем другой штекер и присоединяем его к разъему и меряем вольтметром напряжение, которое имеется между большим отводом и другими двумя отводами, которые более короткие. При измерении напряжения нужно быть осторожным, чтобы не произошло замыкания выводов штекера между собой.

Для проверки берем динамический микрофон, подключаем, соединяем посредством провода выход усилителя и компьютер или колонки, или к то устройству, которое вам нужно и включаем питание. Если при сборке использовали светодиод, то его свечение говорит о том, что усилитель исправен. Но сам электрод не обязателен в схеме.

Предусилитель для микрофона. Подборка схем

Предусилитель для микрофона, он же предварительный усилитель или усилитель для микрофона — это такой вид усилителя, назначение которого — усиление слабого сигнала до величины линейного уровня (порядка 0,5-1,5 вольт), то есть до приемлемой величины, при которой работают обычные усилители звуковой мощности.

Входным источником акустических сигналов для предварительного усилителя обычно являются звукосниматели виниловых пластинок, микрофоны, звукосниматели различных музыкальных инструментов. Ниже приводится три схемы микрофонных усилителей на транзисторах, а так же вариант усилителя микрофона на микросхеме 4558. Все их без труда можно собрать своими руками.

Схема простого микрофонного предусилителя на одном транзисторе

Данная схема микрофонного предусилителя работает как с динамическим, так и с электретными микрофонами.

Динамические микрофоны по конструкции схожи с громкоговорителями. Акустическая волна оказывает воздействие на мембрану и на прикрепленную к ней акустическую катушку. В момент колебания мембраны, в катушке, находящейся под воздействием магнитного поля постоянного магнита, образуется электрический ток.

Работа электретных микрофонов базируется на возможности определенных видов материалов с повышенной диэлектрической проницаемостью (электретов) менять поверхностный заряд под воздействием акустической волны. Данный тип микрофонов отличается от динамического высоким входным сопротивлением.

При использовании электретного микрофона, для смещения напряжения на микрофоне, необходимо установить сопротивление R1

микрофонный усилитель на одном транзисторе

Поскольку эта схема микрофонного усилителя для динамического микрофона, то при использовании электродинамического микрофона его сопротивление должно быть в диапазоне от 200 до 600 Ом. При этом конденсатор C1 необходимо поставить до 10 мкф. Если это будет электролитический конденсатор, то его плюсовой вывод необходимо подключить в сторону транзистора.

Питание осуществляется от батареи крона или же от стабилизированного источника питания. Хотя лучше от батареи, чтобы исключить шумы. Биполярный транзистор BC547 можно заменить на отечественный КТ3102. Конденсаторы электролитические на напряжение 16 вольт. Для предотвращения помех, подключать предусилитель к источнику сигнала и к входу усилителя необходимо экранированным проводом. Если необходимо дальнейшее мощное усиление звука, то можно собрать усилитель на микросхеме TDA2030.

Микрофонный предварительный усилитель на 2-х транзисторах

Структура построения любого предусилителя очень сильно влияет на его шумовые характеристики. Если брать во внимание тот факт, что используемые в схеме предусилителя качественные радиодетали все равно в той или иной мере приводят к искажениям (шумам), то очевидно, что единственный выход получить более-менее качественный микрофонный усилитель — это сократить число радиокомпонентов схемы. Примером может послужить следующая схема двухкаскадного предварительного усилителя на транзисторах.

В данном варианте количество разделительных конденсаторов сведено к минимуму, поскольку транзисторы включены по схеме с общим эмиттером. Так же между каскадами существует непосредственная связь. Для стабилизации режима работы схемы, при изменении внешней температуры и напряжения питания, в схему добавлена ООС по постоянному току.

Предусилитель для электретного микрофона на трех транзисторах

Это еще один вариант микрофонного усилителя для электретного микрофона. Особенность данной схемы усилителя для микрофона в том, что подача питания на схему предусилителя осуществляется по тому же проводнику (фантомное питание) по которому идет входной сигнал.

Простая схема микрофонного предусилителя без питания ⁠ ⁠

Добрый день! Хочу поделиться с вами очень простой схемой усилителя для микрофона. Можно использовать с гарнитурой для компьютера. Либо собрать полностью самодельный микрофон в корпусе от шприца. Для этого подойдет любой электретный капсюль, который есть в каждом доме. Такие капсюли можно найти в гарнитурах от компьютера и телефона, в старых кассетных магнитофонах с возможностью звукозаписи и т.д. Огромным плюсом данной схемы является отсутствие необходимости в дополнительном питании.

Для сборки нам понадобится:

1. Транзистор BC547 или КТ3102 — (1 шт.)

2. Резисторы номиналом 1кОм (R1 и R2) — (2 шт.)

3. Резистор номиналом от 0 до 1 кОм (подбирается под капсюль) — (1 шт.)

4. Дисковый керамический конденсатор номиналом 100-300 пФ — (1 шт.)

5. Электролитический конденсатор 47 мкФ (6,3 -16 В) — (1 шт.)

6. Кусок макетной платы. Можно использовать навесной монтаж.

Все детали обойдутся от 30 до 60 рублей.

1. Начнем с определения полярности микрофонного капсюля.

Минусовой контакт всегда соединен с корпусом (хорошо заметно на схеме).

2. Резисторы не имеют полярности. Сопротивление резисторов R1 и R2 составляет 1 кОм. От третьего резистора (R3) зависит коэффициент усиления и подбирается под капсюль. От 0 до 1 кОм и чем выше сопротивление, тем ниже усиление. В моем случае капсюль оказался ужасным и мне понадобилось максимальное усиление, соответственно вместо R3 мне пришлось ставить перемычку.

3. Номинал дискового керамического конденсатора 100-300 пФ и полярности он не имеет.

4. Электролитический конденсатор понадобится на 47 мкФ, напряжение значения не имеет. Я использовал на 6.3 вольт, такой конденсатор имеет минимальные размеры корпуса. Полярность электролитического конденсатора можно определить по маркировке.

Белая полоса на корпусе указывает на минусовой контакт (хорошо заметно на схеме).

5. Главным элементом схемы является биполярный NPN транзистор BC547.

Определить выводы транзистора можно по схеме.

Первая запись сделана без усилителя.

Вторая уже с усилителем, как видим уровень звука увеличился в разы.

После сборки наш усилитель можно поместить в корпус шприца и залить открытый края термоклеем. Если вы захотите облагородить внешний вид «корпуса», то просто отрежьте ушки шприца и посадите термоусадку.

Видео версия статьи с несколькими тестами звука — https://youtu.be/BLa6YhdoO2k

1.2K постов 11.5K подписчика

Правила сообщества

1-Мы А-политическое сообщество. 2-Запрещено оскорбление: Администрации Пикабу, сообщества, участников сообщества а также родных, близких выше указанных.

3-Категорически запрещается разжигание межнациональной розни или действий, направленных на возбуждение национальной, расовой вражды, унижение национального достоинства, а также высказывания о превосходстве либо неполноценности пользователей по признаку их отношения к национальной принадлежности или политических взглядов. Мат — Нежелателен. Учитесь выражать мысли без матерщины

Валерий Мельников: схема простого усилителя звука которую сделает даже ребенок скиньте пожалуйста

Геннадий Гривин: Рупор из бумаги

Не прошло и года, как добрались руки собрать по схеме.

Всё же, не без питания, а с питанием от микрофонного входа компьютера.

А принцип действия объяснить?

Отзыв о новом призывом законе⁠ ⁠

Кратко, ёмко и по делу.

Собрал все свои посты здесь и удаляю аккаунт⁠ ⁠

Всем привет. Сегодня авторская неделя! А значит время авторского поста. К сожалению, он не тот, на который я рассчитывал. При удаление аккаунта посты остаются, но их сложнее найти. Поэтому и выходит этот пост, где все мои авторские работы рассортированные по тематикам: Прямые линии, видео с расшифровками от SciTeam, авторская палеонтология и авторская биология. Спасибо всем и удачи оставаться на этом сайте.

Прямые трансляции для Пикабу.

Здесь собраны прямые линии (помните такие?) со специалистами, где пикабушники задавали свои вопросы приглашённым спикерам! Очень круто, первое, что рекомендую к просмотру.

Видео от команды SciTeam с текстовой расшифровкой.

Тут собраны ролики, которые делал я и/или команда SciTeam, частью которой я был. Тогда аккаунт был не Дикий баклажан или Мартин Донт, а так и назывался @SciTeam. К каждому ролику (вроде бы) прилагается текстовая расшифровка. Здесь и Дробышевский, и Пушной, и Панчин, и Сурдин и ещё много чего интересного.

Учёные и популяризаторы о научпопе и науке

Учёные и популяризаторы читают мракобесные комментарии

История и археология

Палеонтология и биология

Палеонтология. Авторские статьи и переводы.

Тут результат моего персонального творчества. Первый мой просветительский пост, прасти хасподь, было вот это. Парк юрского периода vs Реальность. 7 лет назад я тупо пересказал КИНОГРЕХИ. Парка юрского периода.) Отклик был хороший и мне стало интересно этим заниматься. Так я и влился. в струю, кхе. Как итог, 700 постов, 50+% моё, участие в крутых проектах, личное общение со всякими крутыми спецами. Только до FAQ по истории Земли, самой ценной моей работы, я на щитпостил типа умных постов будь здоров.) Но качество со временем выросло!

Авторская биология.

А это побочный продукт. Изучать палеонтологию невозможно, не изучая биологию. Вот так вышли эти посты.) Были ещё, но это тот же щитпостинг, что и ранняя палеонтология.

Так закончилась эпоха

Пора покидать этот сайт, так уж случилось. 7 лет авторства (да, такого себе, но всё же), 700 постов, фотоконкурс, пятничное моё, прямые линии. С вами был @MartinDont, то есть @SciTeam, а нет @WildEggplant. Мою творчество продолжится на других площадках: основная и для длиннопостов. А тут всё.

Взросление⁠ ⁠

Как меняется время⁠ ⁠

Мысль⁠ ⁠

Абьюзер⁠ ⁠

Китайский Миядзаки⁠ ⁠

Linux такой Linux⁠ ⁠

Секс за 30, 40, 50 и 60⁠ ⁠

Тут наткнулся на очередные шуточки на тему, что до 20 мужик — трахаться, до 30 — есть и трахаться а далее есть и спать.

Вообще впечатление, если верить пикабушникам, что жизнь есть до 30 , а дальше доживание до могилы, максимум, охота за теми, кому еще нет тридцати.

Так вот, глядя назад, могу сказать, что настоящий секс примерно в тридцать и начинается, причем для обоих полов, фишка лишь в том, что начинаешь больше делать и меньше пиздеть.

30 это конец, но не жизни, а детства.

Примерно 80% партнерш пришлись на период с 30 до 55 лет, относительно лениво стало где-то к 60. Самые интересные в плане секса партнерши так же были 30+, девы до 22 красивые, гладкие, на ощупь приятные, но, в большинстве своем, бревноваты, тут прямо по Губерману:

Красавиц я любил не очень

И не по скупости деньжат

Красавиц даже среди ночи

Волнует как они лежат

Нет в молодых девках настоящей любви к сексу. Им не до секса, им жизнь устраивать надо.

До начала менопаузы, это где-то около 50-55 женская физформа держится довольно прилично, около 60 при окончательном климаксе начинает уходить вместе с гормонами и тут начинаются определенные физиологические проблемы, например, недостаток смазки и сухость влагалища, да и азарт, пардон, либидо, начинает спадать по причине недостатка гормонов. Вполне компенсирется тюбиком со смазкой и гормонозаместительной терапией, да, эстетика уже не та, но для любящих супругов это не проблема.

Пик развлекухи для девочек где-то между 40 — 55, тут и опыта достаточно и хотелок полно, организм позволяет, а с менопаузой еще и залететь не грозит, лучший момент для любителей траха без резинки. Если хочется «во все дыры и всеми способами», то мой выбор от 35 и дальше.

Да, после классических 33 здоровье перестает держаться само, с куревом надо точно завязывать, алкоголь и жрачу сдерживать, но современная мода но ЗОЖ дала весьма серьезное количество людей обоего пола в отличной физформе, так, что если хоть немного разумно относиться к здоровью, любить партера по жизни, то и до 70 лет вполне радостно протрахаетесь.

Ответ на пост «До уборки в коровнике. и после»⁠ ⁠

Первый раз⁠ ⁠

17 вопросов, которые могут спасти жизнь Вашему ребёнку⁠ ⁠

Ещё больше полезной информации в нашем телеграм канале: Хорошая мама

Смертная казнь⁠ ⁠

Недавно, 22 июля шестнадцатилетняя девочка, живущая в Дивногорске, внезапно пропала. Она решила погулять с подругой и ушла на встречу с ней. Но на встречу она не пришла, просто пропала. Родителям она обещала вернуться домой в 22, но не вернулась. Отец, бывший сотрудник полиции, сразу написал заявление о пропаже и пошел её искать. Не нашел. Через три дня её тело нашли обнаженное в лесополосе в перерезанным горлом. Предполагаемый виновник быстро нашелся по биологическим следам, им оказался 34-летний житель Дивногорска Иван Папенко. Он только вышел из МЛС, где отбывал во второй раз, в первый раз за убийство, во-второй за изнасилование. Он признался сразу. У меня один вопрос — всё норм? Когда он снова выйдет на свободу?

Это мы смотрим⁠ ⁠

Ортогнатическая операция⁠ ⁠

Для ЛЛ: фотографии до/после в конце поста.

В детстве я видела, что у меня кривые зубы, но это особо не беспокоило. А в подростковом возрасте я начала замечать, что у меня маленькая нижняя челюсть, задние нижние зубы не касаются задних верхних. Нижняя треть лица выглядела непропорционально маленькой, нос при этом казался очень длинным. Еще и зубы кривые. Чтобы компенсировать маленький подбородок нужно было выдвигать челюсть вперед, а кривые зубы при улыбке или смехе я прикрывала рукой.

Когда закончила универ начала копить на брекеты. Я надеялась, что они исправят всё – и кривые зубы и прикус. Но ортодонт на консультации сказал, что такие дефекты не лечатся только брекетами, нужна операция, и что мне надо подумать: делаем мы только ровные зубы и чуть-чуть улучшаем прикус, или мы готовимся к операции, которая значительно исправит ситуацию. Мне безумно хотелось изменить овал лица, я себе не нравилась совершенно, именно поэтому я решила для себя, что сделаю операцию.

Подготовка к установке брекетов включала в себя: лечение всех зубов от кариеса, удаление восьмерок, пластика уздечки верхней и нижней губы, гигиеническая чистка за неделю до установки. По поводу удаления зубов и пластики уздечки – это очень индивидуальная история, кому-то нужно, кому-то нет.

Спустя пару лет зубы стали ровными, по мнению ортодонта я была почти готова к операции — пришло время искать хирурга. По отзывам и фотографиям работ мне понравилось два врача – один принимает по квоте в Москве, второй платно в г. Сосновый бор Ленинградской области. Выяснилось, что хирург из Москвы больше не оперирует по квоте, а стоимость операции 1 миллион рублей. Этот вариант сразу отпал, потому что без мам пап и кредитов такую сумму я не потяну. Тогда я записалась на консультацию ко второму хирургу в г. Сосновый бор.

На сегодняшний день прошло 6 недель после операции. Мне только недавно начало нравиться то, что сделали, по тому что я сравнила фотографии до/после. Чувствительность пока не восстановилась, боль иногда чувствуется (при неудачном зевании, например), отечность еще немного есть, говорят она сходит до полугода. Внутри стоят титановые пластины, которые я не планирую удалять, если они не будут мешать. Далее буду продолжать ортодонтическое лечение, чтобы появился контакт между всеми зубами верхней и нижней челюсти, сколько времени это займет не знаю, но я никуда не тороплюсь.

Спасибо, что прочитали такой длиннопост, надеюсь эта история была кому-то интересна, а может и полезна.
