Датчик скорости автомобиля — ключевой элемент для точного измерения скорости и передачи данных в электронные системы управления. В статье рассмотрим виды датчиков скорости, их устройство и принцип работы, а также ответим на вопросы о их назначении, расположении и возможных неисправностях. Понимание работы датчика скорости поможет автовладельцам ориентироваться в технических аспектах автомобиля и своевременно выявлять проблемы.
Устройство и принцип работы
Устройство датчика скорости (ДС) функционирует на основе эффекта Холла и периодически отправляет на электронный блок управления (ЭБУ) сигналы в виде частотно-импульсных данных. В течение одного километра пути этот датчик передает примерно 6000 сигналов, и на основе полученной информации блок управления автоматически рассчитывает скорость автомобиля. При увеличении скорости автомобиля частота поступления импульсов на контроллер возрастает.
Помимо определения скорости, данный прибор выполняет еще одну важную задачу. Когда автомобиль движется накатом, импульсный датчик не блокирует подачу топлива, что способствует экономии расхода. Принцип работы ДС достаточно прост, однако любые неисправности могут негативно сказаться на функционировании двигателя.
В настоящее время выделяют несколько типов датчиков скорости автомобиля, которые различаются по конструкции: индуктивные, язычковые и электронные, работающие на основе эффекта Холла.
Датчик скорости автомобиля является ключевым элементом системы управления транспортным средством. Эксперты отмечают, что его основная функция заключается в измерении скорости движения автомобиля и передаче этой информации на приборную панель, а также в системы ABS и ESP. Устройство может работать на основе различных принципов, включая магнитные, оптические и ультразвуковые технологии.
Наиболее распространены магнитные датчики, которые используют изменения магнитного поля для определения скорости вращения колеса. При этом, чем быстрее вращается колесо, тем чаще датчик фиксирует изменения поля, что позволяет вычислить скорость.
Специалисты подчеркивают, что правильная работа датчика скорости критически важна для обеспечения безопасности на дороге, так как от его показаний зависят многие системы автомобиля. Неполадки в работе датчика могут привести к неправильной информации о скорости, что, в свою очередь, может вызвать аварийные ситуации. Поэтому регулярная диагностика и обслуживание данного устройства являются необходимыми для поддержания надежности автомобиля.
Где находится датчик скорости

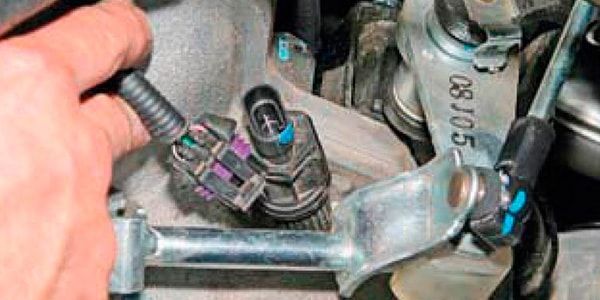

Как правило, датчик скорости автомобиля располагается в верхней части механической коробки передач: он находится на механизме, отвечающем за работу спидометра. Открыв капот, его можно без труда обнаружить, для этого следует обратить внимание на разъем с проводами, идущими от трансмиссии (не стоит путать датчик скорости с тем, который установлен на раздаточной коробке или колесах).
| Тип датчика скорости | Принцип работы | Преимущества/Недостатки |
|---|---|---|
| Индуктивный датчик (датчик Холла) | Основан на изменении магнитного поля при вращении зубчатого колеса, связанного с выходным валом трансмиссии. Изменение магнитного поля индуцирует электрический ток, частота которого пропорциональна скорости вращения. | Низкая стоимость, простота конструкции, высокая надежность. Чувствителен к загрязнениям, погрешность может увеличиваться с износом зубчатого колеса. |
| Оптический датчик | Использует световой луч и фотоприемник. Прерывание светового луча вращающимся диском с отверстиями генерирует импульсы, частота которых пропорциональна скорости вращения. | Высокая точность, устойчивость к загрязнениям. Более высокая стоимость, более сложная конструкция. |
| Датчик скорости ABS | Использует датчики скорости колес системы ABS. Скорость рассчитывается на основе частоты вращения колес. | Высокая точность, учитывает пробуксовку колес. Более сложная обработка данных, зависит от исправности системы ABS. |
| Датчик скорости GPS | Определяет скорость на основе данных о местоположении, получаемых от спутников GPS. | Высокая точность, не зависит от механических частей автомобиля. Требует наличия сигнала GPS, погрешность может быть значительной в условиях плохой видимости спутников. |
Интересные факты
Вот несколько интересных фактов о датчиках скорости автомобиля и их принципе работы:
-
Принцип работы на основе магнитного поля: Многие датчики скорости используют принцип магнитной индукции. Они состоят из магнитного поля и катушки, которая генерирует электрический сигнал при прохождении магнитного поля мимо неё. Это позволяет измерять скорость вращения колеса или вала трансмиссии, что затем преобразуется в скорость автомобиля.
-
Разнообразие типов датчиков: Существуют разные типы датчиков скорости, включая механические, оптические и магнитные. Например, механические датчики часто используют трос, который вращается вместе с колесом, в то время как оптические датчики могут использовать световые импульсы для определения скорости.
-
Влияние на системы безопасности: Датчики скорости играют ключевую роль не только в измерении скорости автомобиля, но и в работе систем безопасности, таких как ABS (антиблокировочная система тормозов) и ESC (система курсовой устойчивости). Эти системы используют данные о скорости для предотвращения скольжения и улучшения управляемости автомобиля в сложных условиях.
Основные причины неисправности
Необходимо своевременно устранять неисправности датчика скорости, чтобы избежать дорогостоящего ремонта в будущем. Каждый владелец автомобиля должен внимательно следить за поведением своего транспортного средства во время движения. При первых же признаках отклонений от нормы рекомендуется заменить датчик скорости.
К основным симптомам неисправности датчика скорости относятся:
- увеличение расхода топлива;
- неправильные показания спидометра;
- нестабильная работа двигателя на холостом ходу;
- недостаточная мощность мотора.
Также неисправность датчика может проявляться в ситуациях, когда двигатель глохнет на холостом ходу, при выжимании сцепления или переключении передач. В этом случае водитель увидит индикатор с надписью «Check engine», а на дисплее компьютера может появиться ошибка «24».
В такой ситуации в первую очередь стоит проверить состояние проводов и контактов, так как возможно наличие обрыва в цепи. Обычно это происходит в местах изгиба разъема, где провода могут перетереться. Если контакты загрязнены или окислились, их следует очистить.
Читайте также:
Также важно следить за целостностью изоляции проводов в области выпускного коллектора. Неисправность датчика скорости может быть связана с износом тросика спидометра, который может пострадать в процессе эксплуатации.
Самостоятельное тестирование
Каждый автолюбитель должен уметь проверять датчик скорости. Существует три основных метода для оценки его работоспособности. Прежде чем приступить к диагностике, важно убедиться, что датчик выдает 12 В, так как его функционирование основано на эффекте Холла, а состояние контактов зависит от вращения. В нормальном рабочем состоянии напряжение датчика должно колебаться в диапазоне 0,5-10 В.
-

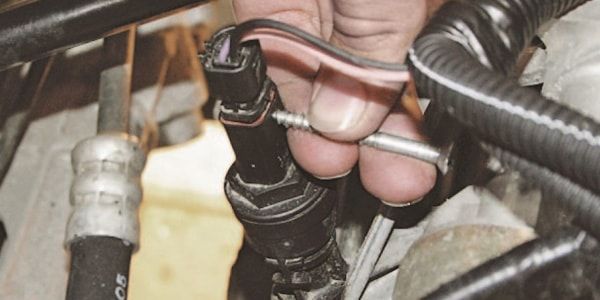

Использование вольтметра. Сначала необходимо снять датчик и определить назначение каждой клеммы. Один щуп вольтметра подключается к клемме, которая генерирует импульсные сигналы, а второй — к заземляющему проводу. В процессе вращения датчика следует наблюдать за показаниями напряжения: чем быстрее он вращается, тем выше будут значения.
-
Отсоедините импульсный провод, который можно определить с помощью специального контроллера, и поднимите колесо с помощью домкрата, чтобы оно не касалось земли. Подключите контрольный провод «Сигнал»; если прибор показывает «-«, значит, датчик скорости функционирует нормально. В этом методе контрольный провод можно заменить на лампочку.
-
Для проверки работы датчика не обязательно его снимать — достаточно приподнять автомобиль, как в предыдущем методе. Затем соедините вольтметр с контактами датчика, и при вращении колеса прибор должен показать значения напряжения. Если вольтметр фиксирует напряжение и частоту в Гц, это свидетельствует о том, что датчик скорости работает исправно.
Как заменить датчик скорости
Замена датчика скорости – это достаточно простая процедура, которая не требует много времени, поэтому многие автомобилисты предпочитают выполнять ее самостоятельно.
Чтобы самостоятельно заменить датчик скорости, следует придерживаться следующего алгоритма:

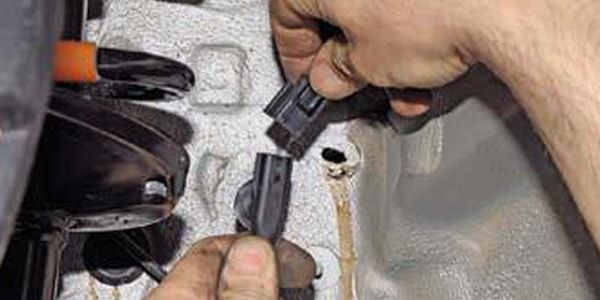

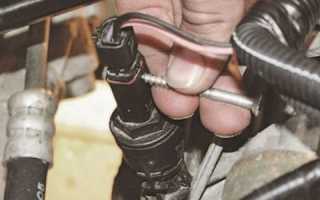

Сначала необходимо отключить аккумулятор от бортовой сети, а затем отсоединить датчик скорости. Рекомендуется использовать два ключа – на «10» и на «21». В зависимости от марки автомобиля могут понадобиться ключи других размеров.
Откручивать датчик нужно очень осторожно, чтобы не повредить шток. Если датчик не подлежит ремонту, следует приобрести новый, который будет идентичен старому и иметь такое же количество зубцов на шестерне.
Установка нового датчика выполняется в обратном порядке. Сначала шток помещается во втулку датчика, затем устанавливается уплотнительное кольцо, предварительно смазанное маслом, и фиксируется сам датчик скорости.
После установки нового устройства необходимо обнулить ошибки в ЭБУ, иначе автомобиль не сможет корректно распознать замену датчика.
На что обратить внимание
Перед тем как приступить к замене датчика скорости, важно отключить зажигание. Это необходимо, так как наличие напряжения в цепи во время подключения вольтметра может привести к короткому замыканию и повреждению других компонентов.
Чтобы избежать повреждений штока при снятии датчика скорости, следует сначала демонтировать привод спидометра. Для этого потребуется обычный гаечный ключ. Процесс нужно выполнять осторожно, аккуратно извлекая привод из корпуса коробки передач, при этом важно не уронить шток в области МКПП.
Как продлить срок службы ДС
Устройство датчика скорости (ДС) не является чем-то сложным, и его замену может выполнить практически любой владелец автомобиля. Именно поэтому многие не придают этому элементу должного значения, что в свою очередь может привести к его поломке. Особенно рискуют те водители, которые предпочитают быструю езду, поскольку установленный датчик скорости часто имеет пластиковый хвостовик, который при сильных вибрациях может быстро повредиться тросом.
Часто причиной неисправности становится и сам трос, который подвержен воздействию влаги и химических реагентов, используемых для обработки дорог. Это приводит к разрушению его структуры: трос теряет свою эластичность, начинает трескаться и расслаиваться. Чтобы избежать преждевременного износа, рекомендуется регулярно обрабатывать его машинным маслом, закачивая его шприцом под оплетку.
Особое внимание следует уделить хвостовику ДС в месте соединения с тросом. Если хвостовик пластиковый, он может ослабевать в процессе эксплуатации автомобиля, что приводит к разбиванию его посадочного места. В результате этого ДС выходит из строя, а пластиковый хвостовик не подлежит ремонту. В итоге придется заменять всё устройство.
Также важно помнить, что контакты датчика скорости требуют регулярной очистки, так как воздействие внешней среды может привести к их окислению. Ухудшение проводимости напряжения может вызвать замыкание, что приведет к поломке прибора.
Каждый владелец автомобиля должен понимать важность датчика скорости в своем транспортном средстве, так как он не только определяет скорость, но и влияет на работу двигателя. Поэтому крайне важно своевременно выявлять и устранять неисправности, а при необходимости заменять деталь. Перед установкой новой детали рекомендуется использовать описанные выше методы тестирования для проверки её работоспособности.
-
Читайте также:
Типы датчиков скорости
Механические датчики скорости
Механические датчики скорости, также известные как спидометры с механическим приводом, работают на основе вращающегося вала, который соединен с трансмиссией автомобиля. Эти датчики используют принцип центробежной силы для определения скорости. Когда автомобиль движется, вращение вала передается на спидометр, который показывает скорость на шкале. Механические датчики имеют простую конструкцию и высокую надежность, однако они менее точны на высоких скоростях и могут быть подвержены износу.
Электронные датчики скорости
Электронные датчики скорости являются более современным решением и используются в большинстве современных автомобилей. Они работают на основе магнитного или оптического принципа. В магнитных датчиках используется магнитный датчик Холла, который фиксирует изменения магнитного поля, создаваемые вращающимися зубьями шестерни трансмиссии. Эти изменения преобразуются в электрический сигнал, который затем передается на бортовой компьютер автомобиля для обработки.
Оптические датчики скорости используют световые лучи для определения скорости. Они работают по принципу отражения света от вращающихся объектов. Когда объект проходит мимо датчика, он прерывает световой луч, и это изменение фиксируется. Электронные датчики скорости обеспечивают более высокую точность и могут работать в более широком диапазоне условий по сравнению с механическими.
GPS-датчики скорости
GPS-датчики скорости используют глобальную навигационную спутниковую систему для определения скорости автомобиля. Они работают на основе анализа данных о местоположении, получаемых от спутников. GPS-датчики могут предоставлять информацию о скорости с высокой точностью, независимо от состояния дороги или типа трансмиссии. Однако их работа может быть затруднена в условиях плохой видимости, таких как туннели или густые леса, где сигнал от спутников может быть ослаблен.
Сравнение типов датчиков
Каждый тип датчика скорости имеет свои преимущества и недостатки. Механические датчики просты в конструкции и надежны, но менее точны на высоких скоростях. Электронные датчики обеспечивают высокую точность и могут интегрироваться с другими системами автомобиля, такими как ABS и системы контроля устойчивости. GPS-датчики предлагают уникальные возможности, такие как отслеживание маршрута и анализ данных о движении, но могут быть ограничены в условиях плохого сигнала.
Выбор типа датчика скорости зависит от конкретных требований автомобиля и условий эксплуатации. В современных автомобилях часто используются комбинации различных типов датчиков для достижения максимальной точности и надежности.
Вопрос-ответ
Как ведёт себя машина при неисправном датчике скорости?
Снижение оборотов холостого хода. При резком торможении машины обороты также снижаются. Снижение мощности, динамических характеристик автомобиля. Например, машина плохо разгоняется, особенно в нагруженном состоянии, при движении в гору.
Как работает датчик скорости автомобиля?
Принцип действия датчика основан на замерах периодичности сигналов, которые поступают с контроллера. Устанавливают контроллер, как правило, на коробке передач, реже на раздаточном коробе. Во время движения на выходе датчика образуются определенные импульсы в диапазоне 1-5 V.
-
Читайте также:
Что внутри датчика скорости?
Оптоэлектронные датчики состоят из фотодиода и фототранзистора. Между ними вращается диск с прорезями, который прерывает световой поток. По этой последовательности импульсов рассчитывается скорость.
Что происходит, когда датчик скорости коробки передач выходит из строя?
Как проявляется поломка датчика скорости? Его стрелка может быть неподвижно зафиксирована на нуле, а может беспрерывно дергаться по всей шкале. Одометр перестает считать пробег. При переключении передач появляются рывки, на холостом ходу нестабильные обороты, в движении резко повышается расход топлива.
Советы
СОВЕТ №1
Изучите типы датчиков скорости, используемых в вашем автомобиле. Существуют разные виды, такие как магнитные, оптические и индуктивные датчики. Понимание их работы поможет вам лучше разобраться в возможных проблемах и их решениях.
СОВЕТ №2
Регулярно проверяйте состояние датчика скорости и его соединений. Плохие контакты или загрязнения могут привести к неправильным показаниям. Если вы заметили сбои в работе спидометра, это может быть первым признаком неисправности датчика.
СОВЕТ №3
Обратите внимание на коды ошибок, если ваш автомобиль оборудован бортовым компьютером. Многие современные автомобили могут выдавать коды ошибок, связанные с датчиком скорости, что поможет вам быстро диагностировать проблему и избежать более серьезных поломок.
СОВЕТ №4
При замене датчика скорости выбирайте только качественные запчасти от проверенных производителей. Это обеспечит надежную работу и долговечность устройства, а также поможет избежать дополнительных затрат на ремонт в будущем.
