Датчик положения распредвала (ДПРВ) — ключевой элемент системы управления двигателем, определяющий положение распредвала и синхронизирующий работу компонентов двигателя. В статье рассмотрим функции ДПРВ, причины поломок и способы проверки. Понимание работы датчика поможет выявлять неисправности и принимать меры по их устранению, обеспечивая надежную и эффективную работу автомобиля.
Что это такое и где найти?
Датчик положения распределительного вала (в русскоязычной литературе часто обозначается как «ДПРВ», а в англоязычной – как CMP) предназначен для определения угла поворота распредвала в данный момент времени. Данные, которые предоставляет этот датчик, имеют критическое значение для управления зажиганием и фазами впрыска топливной смеси в цилиндры. Устройство обеспечивает впрыск только в тот цилиндр, который находится в верхней мертвой точке. Некоторые модели датчиков используют эффект Холла, что делает их также известными как датчики Холла.

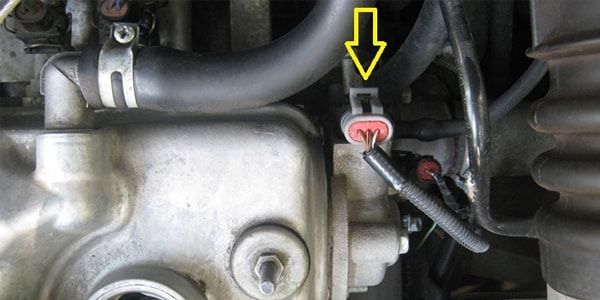

Как следует из названия, датчик распредвала располагается в непосредственной близости от распределительного вала. Его расположение может варьироваться в зависимости от конкретной модели автомобиля, но чаще всего его можно найти с правой или левой стороны двигателя. В частности, он может находиться в верхней части, рядом с ремнем, или среди электрических соединений в передней части мотора. В некоторых иномарках датчик устанавливается в задней части головки блока цилиндров. На автомобилях компании General Motors для этого датчика предусмотрен специальный отсек в подкапотном пространстве. Чтобы узнать точное местоположение датчика в вашей модели автомобиля, рекомендуется обратиться к техническому руководству по эксплуатации.
Датчик положения распредвала (ДПРВ) играет ключевую роль в системе управления двигателем, обеспечивая точное определение положения распредвала для оптимизации работы двигателя. Эксперты отмечают, что поломка ДПРВ может привести к серьезным проблемам, таким как потеря мощности, увеличение расхода топлива и нестабильная работа двигателя. Основными причинами неисправности являются механические повреждения, загрязнение или износ, а также электрические сбои. Замена датчика, как правило, не требует сложных манипуляций и может быть выполнена самостоятельно, если следовать инструкциям производителя. Важно помнить, что своевременная диагностика и замена ДПРВ помогут избежать более серьезных поломок и продлить срок службы двигателя.
Принцип работы датчика и виды
В данном датчике применяется активный элемент Холла, который размещен между специализированными зубцами вала и постоянным магнитом. Когда зубец проходит мимо элемента Холла, под воздействием магнитного поля возникает электродвижущая сила. Вращение вала создает постоянные импульсы, которые усиливаются и передаются в электронный блок управления автомобилем. Благодаря информации от датчика система определяет оптимальный момент для впрыска и зажигания топливной смеси.
Существует три основных типа таких датчиков, производимых промышленностью:
- Магнитные (индуктивного типа). Они используют магнитное поле и прохождение металлического зубца (маркера) через него. Обычно такие устройства имеют только два контакта.
- Датчики Холла. Эти датчики фиксируют изменения магнитного поля вокруг себя и, как правило, имеют три контакта.
- Оптические. В их конструкции присутствует фотоэлемент, который определяет наличие или отсутствие светового луча.
В большинстве автомобилей устанавливаются датчики первых двух типов, тогда как оптические используются довольно редко. Теперь вы понимаете, что основная задача такого устройства заключается в фиксации фаз впрыска топливной смеси для цилиндров.
| Характеристика | Описание | Действия при проблемах |
|---|---|---|
| Что такое ДПРВ? | Датчик положения распределительного вала. Измеряет угол поворота распредвала и передает информацию в ЭБУ для управления впрыском топлива и зажиганием. | |
| Функции ДПРВ | Определение угла поворота распредвала, синхронизация работы двигателя, контроль фаз газораспределения. | |
| Причины поломки | Износ, повреждение проводки, попадание масла или влаги, перепады напряжения, механические повреждения. | Диагностика с помощью сканера, проверка проводки и разъемов, визуальный осмотр датчика. |
| Симптомы неисправности | Трудности с запуском двигателя, нестабильная работа на холостом ходу, пропуски зажигания, снижение мощности, загорание индикатора “Check Engine”. | |
| Процесс замены | Отключение клеммы аккумулятора, отсоединение разъема датчика, откручивание крепежных элементов, установка нового датчика, подключение разъема, проверка работы двигателя. | |
| Выбор запчасти | Оригинальный датчик или качественный аналог от проверенного производителя. | |
| Дополнительные рекомендации | После замены рекомендуется сбросить ошибки из памяти ЭБУ. |
Интересные факты
Вот несколько интересных фактов о датчике положения распредвала (ДПРВ):
-
Функция и важность: Датчик положения распредвала играет ключевую роль в системе управления двигателем. Он отслеживает положение распредвала и передает эту информацию в блок управления двигателем (ECU). Это позволяет оптимизировать время впрыска топлива и зажигания, что, в свою очередь, влияет на мощность, экономию топлива и уровень выбросов.
-
Причины поломки: Одной из основных причин поломки ДПРВ является загрязнение или повреждение его контактов. Это может произойти из-за накопления масла, грязи или коррозии. Также датчик может выйти из строя из-за механических повреждений, например, при неправильной установке или износе других компонентов двигателя.
-
Способ замены: Замена ДПРВ обычно не требует сложного оборудования и может быть выполнена самостоятельно. Для этого необходимо сначала отключить аккумулятор, затем снять старый датчик, очистить место установки и установить новый. Важно следить за правильной ориентацией датчика и затянуть крепежные элементы с нужным моментом, чтобы избежать повторных поломок.
https://youtube.com/watch?v=WgtUfFRnIe8
Признаки неисправности
Автомобилисты часто задаются вопросом, как датчик распредвала влияет на расход топлива и может ли он стать причиной его увеличения. Да, это возможно, но только в случае, если датчик функционирует неправильно. Явный перерасход топлива – это один из первых и наиболее заметных признаков неисправности датчика положения распредвала (ДПРВ).
Читайте также:
К другим симптомам неисправности можно отнести:
- Нестабильная работа двигателя. Это проявляется в рывках во время движения, а также в ситуациях, когда мотор глохнет без видимой причины.
- Заедание коробки передач в одном положении. Обычно это устраняется перезапуском двигателя. Если такая проблема возникает регулярно, то, скорее всего, дело в ДПРВ.
- Пропадание искры зажигания.
- Сбои и ошибки при самодиагностике системы.
- Появление индикатора “check engine” на приборной панели во время работы на холостом ходу.
Наиболее эффективным способом выявления неисправности датчика положения распредвала является компьютерная диагностика. Специальное программное обеспечение позволяет считывать данные с электронного блока управления и выводить коды ошибок, которые помогают определить источник проблемы.
Если в процессе диагностики вы обнаружили ошибки формата P03XX (где вместо XX могут быть цифры 00, 40-44, 65), это указывает на проблемы именно с ДПРВ. Сигнал от датчика может отсутствовать, быть прерывистым или слишком слабым. В документации к блоку управления можно найти расшифровку каждой конкретной ошибки.
При наличии датчика распредвала с неправильной регистрацией данных тип впрыска переходит в попарно-параллельный. В этом случае форсунки осуществляют впрыск одновременно в пару цилиндров, находящихся в разных тактах. Например, поршни второго и четвертого цилиндров движутся вниз, но второй находится в такте рабочего хода, а четвертый – в такте впуска. Проблема заключается в том, что форсунки для обоих цилиндров будут открыты одновременно, что приведет к попаданию слишком обогащенной смеси в один из цилиндров. При следующем обороте ситуация повторится, но цилиндры поменяются местами.
Такое поведение может быть опасным для конструкции двигателя и в будущем привести к серьезным проблемам.
Причины поломки
Неисправность датчика может быть вызвана как проблемами с самим датчиком положения распределительного вала (ДПРВ), так и с рядом сопутствующих компонентов, включая проводку. Мы предлагаем вам ознакомиться с наиболее распространенными причинами, которые могут привести к неработоспособности данного датчика:
- датчик не подключен;
- в конструкцию попала влага;
- сигнальный провод замыкается на массу, произошел его обрыв или короткое замыкание;
- повреждено экранирование;
- провода питания повреждены или подключены неправильно;
- проблемы в высоковольтных цепях;
- сбои в работе электронного блока управления (ЭБУ);
- неправильное расстояние между зубцами вала и датчиком;
- значительное торцевое биение в распредвале;
- наличие стружки на корпусе.
Методы диагностики
Проверка работоспособности индуктивного датчика и датчиков Холла осуществляется схожими способами. Для этого потребуется обычный мультиметр для измерения напряжения. Перед началом работы выполните следующие шаги:
- Убедитесь в правильном подключении датчика к информационным проводам. Необходимо, чтобы провода +12 вольт и «масса» были подключены. Местоположение этих проводов можно найти в документации к датчикам.
- Если подключения выполнены корректно, запустите двигатель и проверьте наличие импульсов. Если у вас есть осциллограф, лучше использовать именно его для этой проверки.
- Отсоедините сигнальные провода от датчика. Убедитесь, что на контактах нет влаги. При необходимости очистите соединения от загрязнений, удалите влагу и тщательно высушите контакты.
- Проверьте целостность изоляции. Она часто повреждается из-за высоких температур, создаваемых двигателем.
- Рекомендуется измерить сопротивление изоляции индуктивного датчика. Этот параметр должен находиться в диапазоне от 0,5 до 1 кОм. Перед измерением уточните значение в руководстве к вашему автомобилю.
Датчик Холла также проверяется с помощью мультиметра в режиме измерения постоянного напряжения. Включите зажигание и проведите замер между проводом «массы» и общей «массой» автомобиля. Показание должно составлять 0 вольт. Напряжение между общей «массой» и питанием устройства в исправном состоянии должно быть около 11-12 вольт. Подключите «массу» и сигнальный контакт к мультиметру, затем проведите рядом с чувствительным контактом металлическим предметом. Если показания не изменятся, это свидетельствует о неисправности датчика.
Для двухконтактных датчиков на мультиметре нужно выставить режим измерения переменного напряжения, а для трехконтактных – постоянного. При наличии необходимого инструмента диагностика не займет много времени и может быть выполнена за 10-15 минут в условиях гаража.
Замена датчика

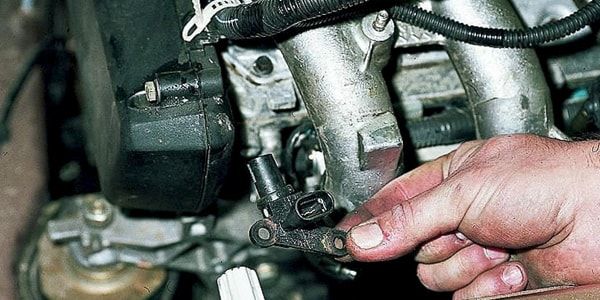

Устройство обычно фиксируется с помощью одного болта. Для его снятия потребуется торцевой ключ. После того как болт будет удалён, аккуратно потяните за датчик и извлеките его из подкапотного пространства. Перед началом работы обязательно отключите клемму «минус» от аккумулятора, чтобы избежать короткого замыкания и сбросить данные в ЭБУ. В противном случае в блоке могут возникнуть ошибки, указывающие на отсутствие сигнала от датчика ДПРВ.
Частые изменения температуры негативно сказываются на полупроводниковых элементах. Специалисты рекомендуют заменять этот компонент каждые 100 000 километров пробега или раз в 5 лет. Цена на такой датчик невысока, поэтому не стоит игнорировать его замену, ведь его неисправность может привести к увеличенному расходу топлива.
Теперь вы знаете, какую роль играет датчик распредвала, где он расположен, как его проверять и заменять. Выполнив замену самостоятельно, вы сэкономите средства на услугах автосервиса и получите больше знаний о конструкции своего автомобиля.
Рекомендации по выбору и покупке нового датчика
При выборе нового датчика положения распредвала (ДПРВ) важно учитывать несколько ключевых факторов, чтобы обеспечить его надежную работу и совместимость с вашим автомобилем.
-
Читайте также:
1. Совместимость с автомобилем: Перед покупкой обязательно проверьте, подходит ли выбранный датчик для вашей модели и марки автомобиля. Информация о совместимости обычно указана в технической документации или на упаковке товара. Также можно обратиться к консультантам в магазине автозапчастей или на специализированных форумах.
2. Качество и производитель: Рекомендуется выбирать датчики от известных и проверенных производителей, которые зарекомендовали себя на рынке автозапчастей. Бренды с хорошей репутацией, такие как Bosch, Delphi, Denso и другие, часто предлагают более надежные и долговечные компоненты. Избегайте покупки дешевых аналогов, так как они могут иметь низкое качество и короткий срок службы.
3. Гарантия: Обратите внимание на наличие гарантии на датчик. Надежные производители обычно предоставляют гарантию на свои изделия, что свидетельствует о высоком качестве и уверенности в своем продукте. Гарантия может варьироваться от нескольких месяцев до нескольких лет.
4. Отзывы и рекомендации: Перед покупкой полезно ознакомиться с отзывами других автовладельцев о конкретной модели датчика. Это поможет вам получить представление о его надежности и производительности в реальных условиях эксплуатации. Также можно проконсультироваться с механиками или специалистами по ремонту автомобилей.
5. Цена: Сравните цены на датчики разных производителей и в разных магазинах. Не стоит выбирать самый дешевый вариант, но и переплачивать за бренд без необходимости тоже нецелесообразно. Найдите оптимальное соотношение цены и качества.
6. Условия покупки: Убедитесь, что вы покупаете датчик в магазине с хорошей репутацией, который предлагает возврат или обмен в случае, если товар не подошел или оказался бракованным. Это даст вам дополнительную защиту при покупке.
Следуя этим рекомендациям, вы сможете выбрать качественный и надежный датчик положения распредвала, который прослужит долго и обеспечит стабильную работу вашего автомобиля.
Вопрос-ответ
Каковы причины выхода из строя датчика распредвала?
Признаки и причины неисправности ДПРВ. Причинами выхода из строя датчика положения распредвала могут быть механическая поломка, потеря им герметичности, замыкание или коррозия контактов. Датчик положения распредвала не ремонтируется — неисправный просто меняют на новый.
За что отвечает датчик ДПРВ?
Датчик распределительного вала (ДПРВ) — специальное устройство, которое отслеживает положение и скорость вращения вала и синхронизирует работу основных компонентов двигателя внутреннего сгорания.
Советы
СОВЕТ №1
Перед тем как заменить датчик положения распредвала, обязательно проверьте его соединения и проводку. Иногда проблема может заключаться в плохом контакте или поврежденных проводах, что не требует замены самого датчика.
СОВЕТ №2
При замене датчика используйте только оригинальные или качественные аналоги, чтобы избежать повторных поломок и обеспечить надежную работу двигателя. Некачественные детали могут привести к неправильной работе системы зажигания и увеличенному расходу топлива.
СОВЕТ №3
После установки нового датчика обязательно выполните диагностику автомобиля. Это поможет убедиться, что все системы работают корректно и что нет других скрытых проблем, которые могут повлиять на работу двигателя.
СОВЕТ №4
Регулярно проверяйте состояние датчика и системы зажигания вашего автомобиля. Профилактика поможет избежать серьезных поломок и продлить срок службы двигателя.
