Установка бесконтактного зажигания на ВАЗ-2106 улучшает работу автомобиля и повышает его надежность. Эта система обеспечивает стабильную искру, что способствует лучшему запуску двигателя, снижению расхода топлива и уменьшению выбросов. В статье представлены пошаговые инструкции и советы специалистов, позволяющие владельцам ВАЗ-2106 самостоятельно выполнить установку без обращения в сервис.
В чем преимущества бесконтактного зажигания
Многие автолюбители перед установкой бесконтактной системы зажигания (БСЗ) задаются вопросом: принесет ли этот тюнинг реальные преимущества или деньги будут потрачены зря? На самом деле, преимущества от внедрения данной системы весьма значительны, хотя владельцам автомобилей все же придется выделить определенную сумму:
- расход топлива значительно снижается;
- двигатель легче запускается даже в холодное время года;
- автомобиль работает стабильно на холостом ходу;
- если правильно настроить компоненты системы один раз, повторная настройка потребуется не скоро;
- срок службы автомобильных свечей увеличивается.
Выбрав замену заводской системы зажигания на БСЗ, владельцы моделей ВАЗ-2106 избавятся от необходимости постоянного ремонта.
Таким образом, вопрос о многочисленных неисправностях, которые часто возникают из-за ненадежной заводской системы зажигания, отпадает сам собой.
Эксперты отмечают, что установка и подключение бесконтактного зажигания на ВАЗ-2106 значительно улучшает работу двигателя и повышает его надежность. Они подчеркивают, что такая система обеспечивает более стабильное искрообразование, что, в свою очередь, способствует лучшему сгоранию топлива и снижению расхода. При этом специалисты рекомендуют тщательно следовать инструкции по установке, так как неправильное подключение может привести к сбоям в работе двигателя. Также важно обратить внимание на качество комплектующих, так как это напрямую влияет на долговечность системы. В целом, переход на бесконтактное зажигание является разумным шагом для владельцев ВАЗ-2106, стремящихся повысить эффективность своего автомобиля.
Из чего состоит БСЗ
Система бесконтактного зажигания (БСЗ) включает в себя следующие ключевые элементы:
- Бесконтактный трамблер. Этот компонент выполняет роль распределительного датчика для всей системы бесконтактного зажигания.
- Коммутатор. Основная задача этого устройства – прерывание электрического тока, подаваемого на катушку зажигания. Коммутатор может отключать ток как при работающем двигателе, так и при выключенном зажигании.
- Катушка с артикулом 273705. Основная функция этого элемента заключается в преобразовании тока, который не превышает 12 В. С помощью данной катушки низкое напряжение может быть увеличено до 20 кВ.
- Комплект проводов.
- Набор свечей, которые обеспечивают подачу искры в систему бесконтактного зажигания.
| Этап | Описание | Инструменты/Материалы |
|---|---|---|
| Подготовка | Отключите аккумулятор, снимите крышку трамблера и бегунок. | Ключ на 10, отвертка плоская. |
| Демонтаж старого зажигания | Снимите контакты, конденсатор и вакуумный регулятор (если есть). | Отвертка крестовая, пассатижи. |
| Установка датчика Холла | Установите датчик Холла в трамблер вместо контактной группы. | Отвертка крестовая. |
| Установка коммутатора | Закрепите коммутатор на кузове автомобиля в удобном месте (обычно на левом крыле). | Дрель, саморезы, отвертка крестовая. |
| Подключение проводки | Подключите провода от датчика Холла к коммутатору, а также питание коммутатора и катушки зажигания. | Схема подключения, изолента, клеммы (при необходимости). |
| Установка катушки зажигания | Замените стандартную катушку зажигания на катушку для бесконтактного зажигания. | Ключ на 13, отвертка крестовая. |
| Проверка и регулировка | Подключите аккумулятор, проверьте искру, отрегулируйте угол опережения зажигания. | Стробоскоп, ключ на 13. |
| Сборка | Установите бегунок, крышку трамблера, подключите высоковольтные провода. | Отвертка плоская. |
Интересные факты
Вот несколько интересных фактов о установке и подключении бесконтактного зажигания на ВАЗ-2106:
-
Улучшение производительности: Бесконтактное зажигание обеспечивает более стабильное и точное искрообразование по сравнению с традиционным контактным зажиганием. Это позволяет улучшить работу двигателя, повысить его мощность и снизить расход топлива.
-
Минимизация обслуживания: Одним из главных преимуществ бесконтактного зажигания является отсутствие механических контактов, которые со временем изнашиваются и требуют регулярной замены. Это значительно снижает необходимость в обслуживании системы зажигания и увеличивает срок службы компонентов.
-
Установка и настройка: Установка бесконтактного зажигания на ВАЗ-2106 может быть выполнена самостоятельно, но требует определенных знаний и навыков. Важно правильно установить датчик положения коленвала и настроить угол опережения зажигания, чтобы обеспечить оптимальную работу двигателя. Существуют готовые комплекты, которые включают все необходимые детали и инструкции, что упрощает процесс установки.
Какие инструменты и приспособления следует подготовить
Перед тем как самостоятельно отключить заводское зажигание на ВАЗ-2106 и установить бесконтактное зажигание (БСЗ), необходимо подготовить следующие инструменты и материалы:
- ключи на 8, 10 и 13 мм;
- отвертка, предпочтительно крестовая;
- дрель и сверла по металлу;
- 3-4 самореза.
Поэтапная установка бесконтактного зажигания
Замена заводской системы зажигания на бесконтактную — это достаточно простой процесс, если следовать пошаговым инструкциям:
- Сначала необходимо отключить питание трамблера. Для этого достаточно отсоединить провода от его крышки и демонтировать их.
- Затем следует установить бегунок распределителя, ориентируя его перпендикулярно к середине мотора. Для этого нужно несколько раз включить и выключить стартер. Перед тем как снять распределитель, обязательно отсоедините провод, идущий от катушки.
- С помощью маркера яркого цвета отметьте правильное положение трамблера на двигателе.
- Используя ключ на 13, открутите фиксатор, который соединяет провод с катушкой.
- Для установки нового распределителя зажигания снимите защитную крышку.
- Поверните трамблер так, чтобы средняя метка на корпусе совпала с ранее установленной меткой на двигателе.
- Надежно закрутите фиксатор нового элемента.
- Установите обратно крышку трамблера и подключите к ней провода.
- На место старой катушки зажигания установите новую.

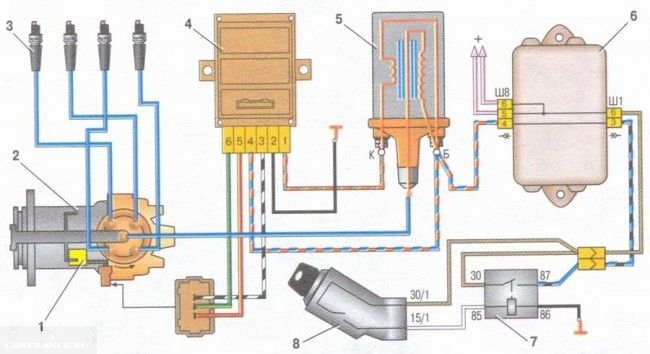

- Подсоедините ранее использованные провода к новой катушке. Для правильного подключения рекомендуется воспользоваться схемой, которую можно скачать с интернет-ресурса.
- В завершение установите коммутатор в удобное место. С помощью дрели просверлите отверстия и закрутите саморезы, которые будут удерживать конструкцию в собранном виде.
Заключительным этапом установки бесконтактного зажигания станет проверка работоспособности всей системы. Для этого просто заведите двигатель. Если мотор не запускается, измените положение трамблера, чтобы скорректировать угол опережения зажигания.
Читайте также:
Расход топлива на ВАЗ-2106 на 100 км.
Самостоятельная регулировка бесконтактного зажигания
После установки системы бесконтактного зажигания на ВАЗ-2106 необходимо провести ее настройку:
- Начнем с регулировки трамблера, а именно его бегунка:
- сначала снимите первую свечу зажигания;
- закройте образовавшееся отверстие пальцем;
- прокрутите шкив коленвала по часовой стрелке.
Когда воздух начнет поступать на палец, остановите шкив коленвала и установите распределитель так, чтобы бегунок указывал на первый цилиндр.
-
Далее необходимо отрегулировать момент зажигания. Для этого подключите центральный провод от катушки к свече зажигания и замкните массу. Поворачивайте бегунок против часовой стрелки до тех пор, пока не появится искра в свече. Важно, чтобы этот момент совпадал с положением первого цилиндра и бегунка.
-
Проведем повторную настройку момента зажигания. Для этого хорошо прогрейте ВАЗ-2106, используя вторую передачу, и затем резко нажмите на педаль акселератора. Если во время теста водитель услышит детонацию, значит, зажигание нужно выставить позже. Если же посторонние звуки отсутствуют, можно считать регулировку завершенной.
Изучив информацию, представленную в данной статье, каждый владелец автомобиля сможет самостоятельно установить и настроить бесконтактное зажигание. Если возникнут вопросы, всегда можно найти обучающее видео в Интернете и выбрать удобное время для просмотра.
Общие советы по эксплуатации бесконтактного зажигания
Бесконтактное зажигание (БКЗ) является современным и надежным решением для автомобилей, включая ВАЗ-2106. Правильная эксплуатация системы зажигания играет ключевую роль в обеспечении стабильной работы двигателя и увеличении его срока службы. Ниже приведены несколько общих советов, которые помогут вам эффективно использовать бесконтактное зажигание.
1. Регулярная проверка системы зажигания. Важно периодически проверять состояние всех компонентов БКЗ, включая датчик положения коленчатого вала, катушку зажигания и распределитель. Обратите внимание на наличие коррозии, повреждений или износа. Регулярная диагностика поможет выявить проблемы на ранней стадии и предотвратить серьезные поломки.
2. Правильная установка. Убедитесь, что система зажигания установлена в соответствии с рекомендациями производителя. Неправильная установка может привести к сбоям в работе двигателя и увеличенному расходу топлива. Обратите внимание на правильное подключение проводов и крепление всех элементов системы.
3. Настройка угла опережения зажигания. Угол опережения зажигания является критически важным параметром для работы двигателя. Неправильная настройка может привести к детонации, потере мощности и увеличенному расходу топлива. Рекомендуется использовать стробоскоп для точной настройки угла опережения зажигания в соответствии с техническими характеристиками вашего автомобиля.
-
Читайте также:
4. Использование качественных комплектующих. При замене компонентов системы зажигания выбирайте только качественные и проверенные детали. Это поможет избежать проблем с совместимостью и обеспечит надежную работу системы. Обратите внимание на оригинальные запчасти или проверенные аналоги.
5. Защита от влаги и загрязнений. Бесконтактное зажигание может быть чувствительно к влаге и загрязнениям. Убедитесь, что все соединения герметичны, а элементы системы защищены от воздействия внешней среды. При необходимости используйте специальные герметики и защитные покрытия.
6. Обслуживание аккумулятора. Состояние аккумулятора напрямую влияет на работу системы зажигания. Регулярно проверяйте уровень заряда, состояние клемм и проводов. Слабый аккумулятор может привести к сбоям в работе БКЗ и затруднениям при запуске двигателя.
7. Обращение к специалистам. Если вы не уверены в своих силах или столкнулись с проблемами, которые не удается решить самостоятельно, не стесняйтесь обращаться к профессионалам. Квалифицированные механики помогут вам диагностировать и устранить неисправности, а также дадут рекомендации по дальнейшей эксплуатации системы зажигания.
Следуя этим советам, вы сможете обеспечить надежную и эффективную работу бесконтактного зажигания на вашем ВАЗ-2106, что в свою очередь положительно скажется на динамике и экономичности автомобиля.
Вопрос-ответ
Каковы основные преимущества бесконтактного зажигания по сравнению с традиционным?
Бесконтактное зажигание обеспечивает более стабильную работу двигателя, улучшает его запуск в холодное время года и снижает расход топлива. Кроме того, такая система менее подвержена износу, так как отсутствуют механические контакты, что увеличивает срок службы компонентов.
Какие инструменты понадобятся для установки бесконтактного зажигания на ВАЗ-2106?
Для установки бесконтактного зажигания вам понадобятся: набор ключей, отвертки, мультиметр для проверки электрических соединений, а также специальный инструмент для снятия старого зажигания. Также рекомендуется иметь под рукой руководство по эксплуатации автомобиля для точных указаний.
Как правильно подключить бесконтактное зажигание к электросистеме автомобиля?
Подключение бесконтактного зажигания включает в себя несколько шагов: сначала необходимо отключить аккумулятор, затем снять старую систему зажигания. После этого следует установить новый модуль зажигания, подключить провода согласно схеме, указанной в инструкции, и проверить все соединения на надежность. В конце не забудьте подключить аккумулятор и протестировать систему.
Советы
СОВЕТ №1
Перед началом установки бесконтактного зажигания тщательно изучите инструкцию к комплекту. Убедитесь, что у вас есть все необходимые инструменты и детали, чтобы избежать прерывания процесса из-за нехватки материалов.
СОВЕТ №2
Обязательно отключите аккумулятор перед началом работы. Это поможет избежать короткого замыкания и защитит вас от электрических ударов во время установки.
СОВЕТ №3
При установке нового зажигания следите за правильной установкой датчика и магнитного диска. Неправильное их расположение может привести к сбоям в работе двигателя и снижению его производительности.
СОВЕТ №4
После завершения установки проведите тестирование системы. Запустите двигатель и проверьте его работу на разных оборотах. Это поможет выявить возможные проблемы и убедиться в правильности установки.
