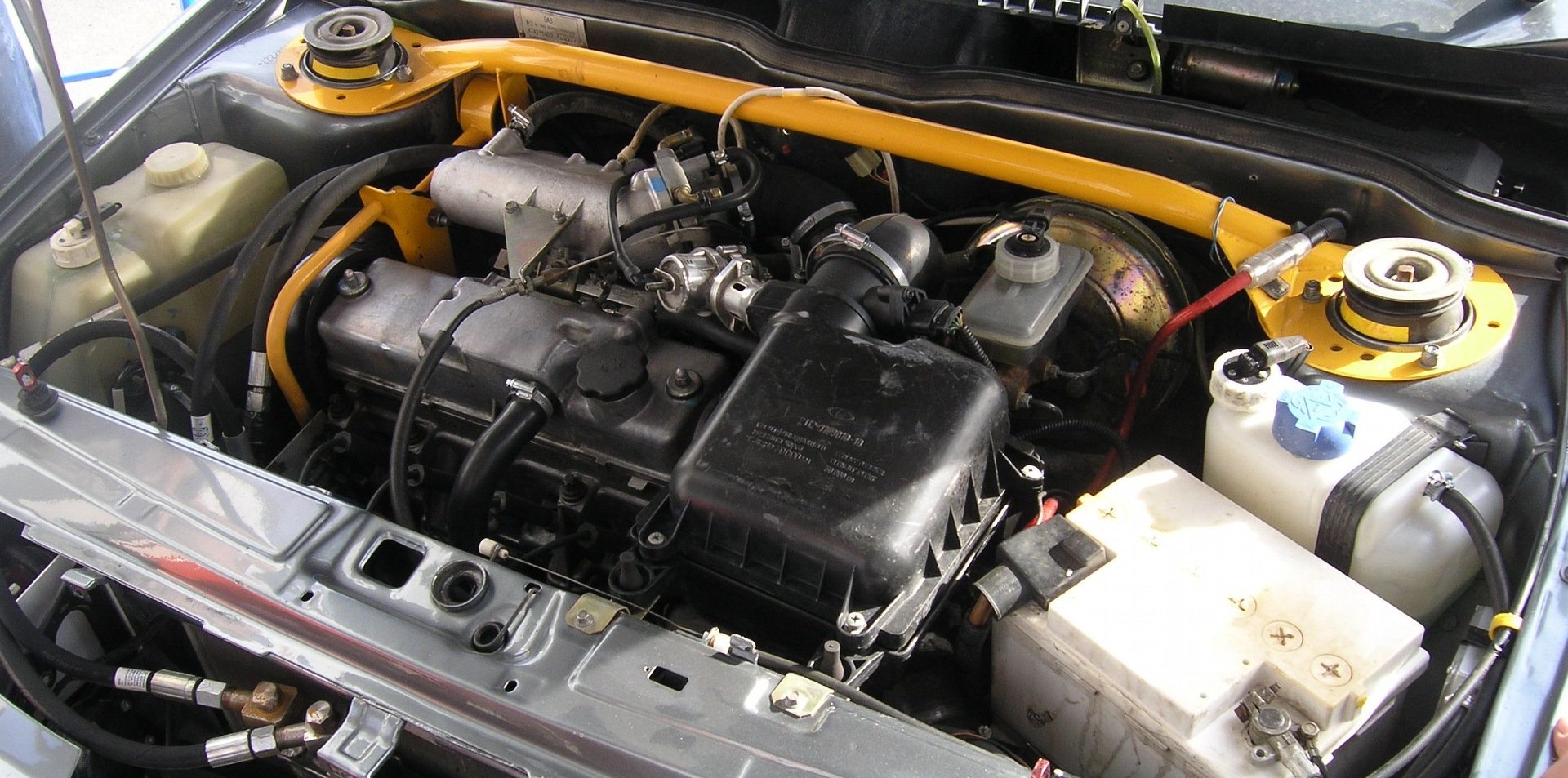

В этой статье рассмотрим устройство инжекторного двигателя ВАЗ-2114 с 8 клапанами. Понимание конструкции и работы двигателя поможет самостоятельно диагностировать неисправности и проводить ремонт без обращения в сервис. Это знание сэкономит деньги и повысит уверенность в решении автомобильных проблем.
Нейтрализатор
Для преобразования токсичных веществ в безопасные компоненты автомобиль оборудован нейтрализатором. Он установлен в системе выхлопа, сразу за глушителем.
Чтобы этот элемент работал эффективно, смесь, поступающая в двигатель, должна содержать оптимальное соотношение воздуха и топлива. Это достигается с помощью электронной системы впрыска, которая регулирует подачу горючего в зависимости от нагрузки на двигатель внутреннего сгорания.
Эксперты отмечают, что двигатель ВАЗ-2114 с инжекторной системой и 8 клапанами представляет собой удачное сочетание простоты и эффективности. Конструкция двигателя обеспечивает хорошую производительность при относительно низком расходе топлива. Специалисты подчеркивают, что инжекторная система позволяет более точно дозировать топливо, что способствует улучшению динамических характеристик автомобиля.
Кроме того, простота обслуживания и доступность запчастей делают этот двигатель популярным среди автолюбителей. Однако эксперты также предупреждают о необходимости регулярного технического обслуживания, чтобы избежать проблем с системой впрыска и обеспечить долговечность работы двигателя. В целом, ВАЗ-2114 остается надежным выбором для тех, кто ценит практичность и экономичность.
Электронный блок управления
Данный блок отвечает за обработку данных от датчиков и управление системой впрыска топлива.
Внутри блока управления располагается диагностическая система, которая позволяет выявлять неисправности. Она уведомляет водителя о любых проблемах в системе с помощью индикатора на приборной панели – Check Engine. Кроме того, в этом блоке сохраняются все ранее возникшие ошибки, и их коды впоследствии помогают в диагностике неисправностей.
| Компонент | Функция | Примечания |
|---|---|---|
| Блок цилиндров | Основа двигателя, содержит цилиндры, поршни, коленчатый вал. | Чугунный, обеспечивает жесткость конструкции. |
| Головка блока цилиндров (ГБЦ) | Закрывает цилиндры сверху, содержит клапаны, распредвал, свечи зажигания. | Алюминиевая, обеспечивает газообмен. |
| Поршни | Преобразуют энергию сгорания топлива в механическую энергию движения. | Движутся в цилиндрах, соединены с шатунами. |
| Шатуны | Соединяют поршни с коленчатым валом. | Передают усилие от поршней к коленвалу. |
| Коленчатый вал | Преобразует возвратно-поступательное движение поршней во вращательное. | Передает крутящий момент на трансмиссию. |
| Распределительный вал (распредвал) | Открывает и закрывает впускные и выпускные клапаны. | Приводится в движение ремнем ГРМ. |
| Клапаны (впускные/выпускные) | Регулируют подачу топливовоздушной смеси и отвод отработавших газов. | По 2 клапана на цилиндр (8 клапанов всего). |
| Форсунки | Впрыскивают топливо в впускной коллектор. | Электромагнитные, управляются ЭБУ. |
| Топливная рампа | Распределяет топливо по форсункам. | Поддерживает постоянное давление топлива. |
| Топливный насос | Подает топливо из бака под давлением. | Электрический, расположен в топливном баке. |
| Воздушный фильтр | Очищает поступающий в двигатель воздух. | Предотвращает попадание пыли и грязи. |
| Дроссельный узел | Регулирует количество воздуха, поступающего в двигатель. | С электронным управлением (на более поздних моделях). |
| Датчик массового расхода воздуха (ДМРВ) | Измеряет количество воздуха, поступающего в двигатель. | Передает данные в ЭБУ. |
| Датчик положения коленчатого вала (ДПКВ) | Определяет положение и частоту вращения коленвала. | Основной датчик для синхронизации работы двигателя. |
| Датчик положения распредвала (ДПРВ) | Определяет положение распредвала. | Используется для фазированного впрыска. |
| Датчик температуры охлаждающей жидкости (ДТОЖ) | Измеряет температуру антифриза. | Влияет на состав топливовоздушной смеси. |
| Датчик детонации | Обнаруживает детонацию в цилиндрах. | Позволяет ЭБУ корректировать угол опережения зажигания. |
| Электронный блок управления (ЭБУ) | “Мозг” двигателя, управляет всеми системами. | Получает данные от датчиков, управляет исполнительными механизмами. |
| Система зажигания | Создает искру для воспламенения топливовоздушной смеси. | Включает свечи, катушки зажигания. |
| Система охлаждения | Поддерживает оптимальную температуру двигателя. | Включает радиатор, термостат, водяной насос. |
| Система смазки | Смазывает движущиеся части двигателя. | Включает масляный насос, масляный фильтр. |
| Выпускной коллектор | Собирает отработавшие газы из цилиндров. | Направляет газы в выхлопную систему. |
| Каталитический нейтрализатор | Очищает отработавшие газы от вредных веществ. | Расположен в выхлопной системе. |
| Ремень ГРМ | Синхронизирует вращение коленчатого и распределительного валов. | Требует периодической замены. |
Интересные факты
Вот несколько интересных фактов о двигателе ВАЗ-2114 с инжектором на 8 клапанов:
-
Экономия топлива: Двигатель ВАЗ-2114 с инжекторной системой был разработан с акцентом на экономию топлива. Инжекторная система обеспечивает более точное дозирование топлива по сравнению с карбюраторными системами, что позволяет улучшить эффективность сгорания и снизить расход топлива.
-
Универсальность: Двигатель ВАЗ-2114 является частью семейства двигателей, которые использовались на различных моделях автомобилей ВАЗ, таких как ВАЗ-2108, ВАЗ-2109 и других. Это делает его универсальным и легко заменяемым, что упрощает обслуживание и ремонт.
-
Современные технологии: Несмотря на то, что двигатель ВАЗ-2114 был разработан в 1990-х годах, он включает в себя ряд современных технологий для своего времени, таких как электронное управление впрыском и система зажигания, что позволило улучшить характеристики двигателя и снизить уровень выбросов вредных веществ.
Память
В электронном блоке управления (ЭБУ) имеется три типа памяти. Оперативная память (ОЗУ) можно сравнить с записной книжкой, где хранятся все временные данные. Микропроцессор, отвечающий за ОЗУ, находится на плате ЭБУ. Для того чтобы информация могла сохраняться, необходимо постоянное поступление электрического напряжения.
Постоянное запоминающее устройство (ПЗУ) является энергонезависимой памятью, которая сохраняет все данные. В перепрограммируемом ПЗУ (ППЗУ) фиксируется последовательность всех выполняемых операций.
Что делать, если не работают дворники на ВАЗ-2114?
Датчики
Датчик температуры представляет собой компактный термостат, установленный в патрубке головки цилиндров, который отвечает за мониторинг температуры охлаждающей жидкости.
Датчик детонации устанавливается в блоке цилиндров и отслеживает детонационные процессы, происходящие в двигателе. При возникновении даже незначительных вибраций в моторе он передает импульс на блок управления. В ответ на этот сигнал осуществляется корректировка зажигания, что позволяет устранить нежелательные вспышки топлива, способствующие детонации.
Датчик уровня кислорода монтируется в системе с обратной связью и располагается перед глушителем. Его нормальная рабочая температура составляет 360 градусов, а для быстрого прогрева двигателя предусмотрен специальный нагревательный элемент.
Читайте также:
Датчик расхода воздуха устанавливается вблизи воздушного фильтра и состоит из трех компонентов. Один из них измеряет температуру окружающей среды, в то время как остальные поддерживают уровень температуры, превышающий значение первого. Поток воздуха охлаждает нагревательные элементы, а электронный блок управления (ЭБУ) использует эти данные для расчета расхода воздуха и определения времени открытия или закрытия форсунок.
СО-потенциометр размещается в отсеке двигателя, на стенке коробки притока воздуха. Этот элемент отправляет сигнал на ЭБУ, который необходим для регулировки оптимального соотношения воздуха и топлива.
Датчик скорости автомобиля располагается рядом с щупом уровня моторного масла. Он передает сигнал на ЭБУ, который соответствует скорости вращения ведущих колес.
Датчик синхронизации находится на крышке масляного насоса, рядом с шкивом генератора. На основе информации, поступающей от этого датчика, блок управления определяет частоту вращения коленвала и передает соответствующий сигнал на форсунки.
Система питания
Воздушный фильтр установлен в передней части двигателя и оборудован резиновыми креплениями. В случае необходимости их замены, гофрированная часть должна находиться на одной линии с осью автомобиля. Главная задача дроссельного патрубка заключается в регулировании объема воздуха, который поступает во впускной коллектор. Воздушный поток, попадающий в двигатель, контролируется дроссельной заслонкой, которая связана с педалью акселератора. Дроссельный патрубок состоит из двух основных элементов: датчика положения дроссельной заслонки и устройства для регулировки холостого хода.
Замена сальника распредвала ВАЗ-2114
Топливная система
Система состоит из множества элементов: бензонасоса, регулятора давления топлива, топливного фильтра, топливопровода, форсунок и рампы, которые обеспечивают подачу горючего в двигатель. Рампа представляет собой планку, на которой располагаются форсунки и регулятор давления топлива, и фиксируется двумя болтами к впускной трубе. Форсунки установлены на топливной рампе, и их основная задача – это подача топлива в двигатель. Форсунка функционирует как электромагнитный клапан, который открывается и распыляет топливо под высоким давлением в виде тонкой струйки, когда получает соответствующий сигнал от электронного блока управления (ЭБУ). При взаимодействии с нагревателями топливо испаряется и подается через иглу в камеру сгорания.
-
Читайте также:
https://youtube.com/watch?v=gFbp0k0bdIk
Система зажигания
Система зажигания автомобиля ВАЗ-2114 с инжекторным двигателем на 8 клапанов играет ключевую роль в процессе сгорания топливовоздушной смеси в цилиндрах. Она отвечает за создание искры, необходимой для воспламенения смеси, что, в свою очередь, обеспечивает работу двигателя. Рассмотрим подробнее основные компоненты и принципы работы этой системы.
Система зажигания ВАЗ-2114 состоит из следующих основных элементов:
- Катушка зажигания: Это устройство, которое преобразует низкое напряжение аккумулятора в высокое напряжение, необходимое для создания искры. В ВАЗ-2114 используется катушка с двумя обмотками: первичной и вторичной. При подаче напряжения на первичную обмотку создается магнитное поле, которое при размыкании контактов вызывает резкий рост напряжения во вторичной обмотке.
- Распределитель зажигания: В отличие от традиционных систем, в ВАЗ-2114 используется бесконтактная система зажигания, которая не требует распределителя. Искра подается непосредственно на свечи зажигания через высоковольтные провода.
- Свечи зажигания: Эти устройства отвечают за создание искры в цилиндрах. ВАЗ-2114 использует свечи с определенным тепловым диапазоном, что позволяет обеспечить оптимальное сгорание топливовоздушной смеси. Свечи должны регулярно проверяться и заменяться при необходимости, так как их состояние напрямую влияет на работу двигателя.
- Электронный блок управления (ЭБУ): Это “мозг” системы зажигания, который управляет моментом зажигания в зависимости от различных параметров, таких как обороты двигателя, температура охлаждающей жидкости и нагрузка на двигатель. ЭБУ принимает данные от датчиков и корректирует угол опережения зажигания для достижения максимальной эффективности работы двигателя.
Принцип работы системы зажигания ВАЗ-2114 заключается в следующем: когда водитель поворачивает ключ зажигания, ЭБУ получает сигнал и активирует катушку зажигания. В результате происходит создание высоковольтного импульса, который передается на свечи зажигания. Искра, возникающая на свече, воспламеняет топливовоздушную смесь в цилиндре, что приводит к сгоранию и, как следствие, к движению поршня.
Важно отметить, что правильная работа системы зажигания напрямую влияет на экономичность и мощность двигателя. Неправильный угол опережения зажигания может привести к детонации, потере мощности и увеличению расхода топлива. Поэтому регулярная диагностика и обслуживание системы зажигания являются необходимыми для поддержания автомобиля в исправном состоянии.
В заключение, система зажигания ВАЗ-2114 представляет собой высокотехнологичное решение, обеспечивающее надежную и эффективную работу двигателя. Понимание ее устройства и принципов работы поможет владельцам автомобилей лучше заботиться о своих транспортных средствах и своевременно выявлять возможные неисправности.
