Схема электропроводки ВАЗ-2115 — ключевой элемент для понимания электрической системы автомобиля, обеспечивающий правильное функционирование всех компонентов. В статье рассмотрим структуру и особенности электропроводки этой модели, что поможет владельцам и автолюбителям разобраться в устройстве автомобиля и эффективно решать проблемы с электрической системой. Знание схемы электропроводки позволит проводить диагностику, ремонт и модернизацию автомобиля с минимальными затратами времени и средств.
Особенности комплектации ВАЗ-2115
Автомобиль ВАЗ-2115 предлагался с двумя вариантами двигателей:
- первый двигатель имеет объем 1,5 литра и работает на карбюраторной системе питания;
- второй двигатель также обладает объемом 1,5 литра, но использует распределительный впрыск бензина.
Эксперты отмечают, что схема электропроводки ВАЗ-2115 является важным элементом для обеспечения надежной работы всех электрических систем автомобиля. Правильное понимание этой схемы позволяет не только эффективно проводить диагностику, но и осуществлять качественный ремонт. Специалисты подчеркивают, что наличие четкой схемы помогает избежать ошибок при подключении различных компонентов, таких как фары, генератор и стартер. Кроме того, эксперты рекомендуют регулярно проверять состояние проводки, так как износ изоляции может привести к коротким замыканиям и другим серьезным неисправностям. Важно также учитывать, что модификации автомобиля могут требовать внесения изменений в оригинальную схему, что делает знание основ электрики особенно актуальным для владельцев.
Электрооборудование ВАЗ-2115
Автомобиль использует однопроводную систему, в которой «минус» соединен с массой, а «плюс» подается через отдельный провод. Различия в конструкции двигателей приводят к изменению электропроводки под капотом:
- в модели ВАЗ-2115-2 установлены крупные жгуты проводов, что обеспечивается установкой дополнительных датчиков и электронных устройств;
- изменился внешний вид разъемов электрических цепей;
- была пересмотрена схема прокладки некоторых проводов.
Основной недостаток ВАЗ-2115 заключается в том, что провода не фиксируются клипсами, из-за чего они могут быть повреждены от нагрева двигателя, находящегося рядом. Если крепежные клипсы все же имеются, их качество зачастую оставляет желать лучшего.
| Элемент электропроводки | Функция | Возможные неисправности |
|---|---|---|
| Аккумуляторная батарея | Источник питания для всех электрических систем автомобиля | Разрядка, сульфатация пластин, обрыв клемм |
| Генератор | Вырабатывает электрический ток для питания систем и зарядки аккумулятора | Износ щеток, неисправность регулятора напряжения, обрыв обмотки |
| Стартер | Запускает двигатель | Износ щеток, неисправность втягивающего реле, обрыв обмотки |
| Замок зажигания | Включает и выключает электрические цепи автомобиля | Износ контактной группы, обрыв проводов |
| Блок предохранителей | Защищает электрические цепи от перегрузок и коротких замыканий | Перегорание предохранителей, окисление контактов |
| Реле | Коммутирует электрические цепи с большой нагрузкой | Залипание контактов, обрыв обмотки |
| Фары головного света | Освещают дорогу в темное время суток | Перегорание ламп, обрыв проводов, неисправность переключателя |
| Задние фонари | Обозначают автомобиль сзади, сигнализируют о торможении и поворотах | Перегорание ламп, обрыв проводов, неисправность переключателя |
| Приборная панель | Отображает информацию о работе двигателя и других систем автомобиля | Неисправность датчиков, обрыв проводов, выход из строя приборов |
| Датчики (температуры, давления, уровня топлива и т.д.) | Измеряют различные параметры работы двигателя и систем | Обрыв проводов, выход из строя самого датчика |
| Электронный блок управления (ЭБУ) | Управляет работой двигателя и другими системами автомобиля | Выход из строя микросхем, обрыв проводов, программные сбои |
| Проводка | Соединяет все электрические компоненты автомобиля | Обрыв, короткое замыкание, окисление контактов |
Интересные факты
Вот несколько интересных фактов о схеме электропроводки ВАЗ-2115:
-
Модульная система: ВАЗ-2115 использует модульную систему электропроводки, что упрощает диагностику и ремонт. Каждый модуль отвечает за определенные функции, такие как освещение, система зажигания и электроника, что позволяет быстро выявлять и устранять неисправности.
-
Защита от короткого замыкания: Схема электропроводки включает предохранители и реле, которые защищают электрическую систему автомобиля от коротких замыканий. Это помогает предотвратить повреждение проводки и других компонентов, что особенно важно для безопасности.
-
Совместимость с другими моделями: Схема электропроводки ВАЗ-2115 имеет много общего с другими моделями ВАЗ, такими как ВАЗ-2109 и ВАЗ-2114. Это позволяет владельцам легко находить запчасти и использовать общие решения для модернизации и ремонта, что делает автомобиль более универсальным в обслуживании.
Какая защита электросети установлена в ВАЗ-2115
Электрические цепи питания автомобиля ВАЗ-2115 защищены специальными предохранителями, которые играют важную роль в обеспечении надежной работы электрооборудования. Их стоимость невысока, однако они значительно продлевают срок службы различных электрических компонентов. Следует отметить, что предохранители не установлены на следующих системах:
- цепь зарядки аккумулятора ВАЗ-2115;
- цепь зажигания;
- цепь, обеспечивающая питание стартера и генератора.
Предохранители ВАЗ-2115 объединены в специальный блок, который находится под капотом автомобиля. Они изготовлены из биметаллического материала, что позволяет им многократно выполнять свои функции. Эти предохранители защищают электродвигатели, которые приводят в действие стеклоочистители лобового стекла и фары основного света.
Схема предохранителей ВАЗ-2115
Из каких компонентов состоит электропроводка ВАЗ-2115

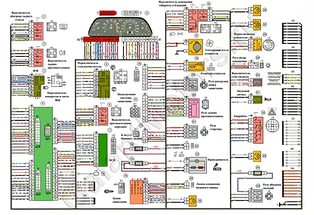

Схема электропроводки автомобиля ВАЗ-2115 представлена на изображении ниже. Она включает в себя следующие ключевые элементы:
- блок-фары;
- моторедукторы, обеспечивающие качественную очистку фар;
- противотуманные фары;
- устройство для контроля температуры воздуха;
- звуковые сигналы;
- элемент, отключающий лампу, освещающую моторный отсек;
- электрический вентилятор системы охлаждения ВАЗ-2115;
- генератор;
- датчик, сигнализирующий о низком уровне масла;
- датчик, контролирующий уровень омывающей жидкости;
- несколько датчиков, отслеживающих износ передних тормозных колодок;
- наконечники проводки, соединяющие насос омывателя стекол;
- насос, подающий омывающую жидкость на лобовое стекло ВАЗ-2115;
- насос, обеспечивающий подачу жидкости к фарам;
- наконечники проводки, подключающие насос омывателя заднего стекла;
- датчик, фиксирующий сигнализатор низкого давления масла;
- лампа, освещающая моторный отсек;
- наконечник на проводе для подключения к жгуту проводки системы управления двигателем;
- стартер;
- колодка, фиксируемая к жгуту проводки зажигания карбюраторной версии ВАЗ-2115;
- датчик, показывающий температуру охлаждающей жидкости или тосола;
- выключатель в задних фонарях;
- реле, управляющее противотуманками;
- монтажный блок;
- устройство, отключающее стоп-сигнал;
- розетка для подключения переносной лампы;
- лампа, подсвечивающая шкалу гидрокорректора фар;
- колодка для включения лампы подсветки;
- подрулевой переключатель;
- реле, обогревающее передние сиденья ВАЗ-2115;
- выключатель дополнительной сигнализации;
- лампа, освещающая переднюю пепельницу;
- реле зажигания;
- прикуриватель;
- светильник для освещения вещевого отсека;
- электродвигатель вентилятора отопителя ВАЗ-2115;
- дополнительный резистор для электрического двигателя;
- лампа, подсвечивающая рычаги управления отопителем;
- указатели поворота, расположенные по бокам автомобиля;
- выключатель для плафона на стойках передних дверей;
- лампа, освещающая багажное отделение;
- еще один сигнал торможения.
Как видно, в электропроводке ВАЗ-2115 множество компонентов. Освоив ремонт хотя бы одной детали, вы сможете самостоятельно обслуживать электрооборудование своего автомобиля.
Читайте также:
Почему ломается датчик уровня топлива (ДУТ)
С помощью датчика уровня топлива в автомобиле ВАЗ-2115 водитель всегда может точно определить, достаточно ли бензина для достижения конечного пункта назначения или необходимо заправиться незамедлительно. Если стрелка показывает ноль, а двигатель запускается, и затем стрелка меняет свое положение, это свидетельствует о неисправности устройства, которое требует замены.
Наиболее распространенные проблемы с датчиком уровня топлива возникают из-за износа поплавка или истирания контактных дорожек на плате устройства, что связано с постоянным трением бегунка. Временно улучшить ситуацию может подгибание бегунка.
При покупке нового датчика уровня топлива учтите следующие рекомендации:
- Убедитесь, что выбрали датчик с правильным сопротивлением, так как существует более восьми его разновидностей.
- Предпочитайте новые модели.
Чтобы выбрать оптимальный датчик в магазине, следуйте этому пошаговому руководству:
- Используя переменный резистор с сопротивлением 1 кило Ом, подключите его к автомобилю вместо датчика уровня топлива.
- Показания с полного бака должны составлять 6-7 Ом.
- Настройте контроллер на положение пустого бака и снова измерьте сопротивление резистора.
- Теперь, зная, как различаются сопротивления при полном и пустом баках, вы сможете подобрать датчик, который будет максимально соответствовать этим значениям.
Регулировка клапанов ВАЗ-2115 с инжектором на 8 клапанов.
Как отремонтировать ДУТ своими руками
Чтобы самостоятельно заменить ДУТ, необходимо знать, как демонтировать старое устройство. Установка нового агрегата включает в себя те же шаги, только в обратном порядке:
- Прежде чем начать демонтаж, убедитесь, что уровень топлива в баке составляет примерно половину. Затем сбросьте давление, отключите питание бензонасоса и включите зажигание. Как только двигатель остановится, можно приступать к работе.
- Используя крестообразную отвертку, открутите саморезы и снимите крышку люка, расположенного над баком.
- Отсоедините проводку от насоса.
- С помощью ключа на 17 открутите штуцер трубки, соединяющейся с топливопроводом, и отложите его в сторону.
- Снимите резиновый уплотнитель с трубки.
- Извлеките штуцер со сливной трубки и отложите его в сторону.
- Открутите гайки прижимного кольца и снимите само кольцо.
- Подняв узел насоса, аккуратно извлеките электрический бензонасос.
- Проверьте состояние уплотнительной насадки на электробензонасосе, чтобы убедиться в ее работоспособности.
- Открутите два самореза, которые крепят фиксатор топлива, и извлеките его.
- Отключите датчик от бензонасоса.
- Установите новый агрегат на место.
Советы по диагностике и устранению неисправностей электропроводки ВАЗ-2115
Диагностика и устранение неисправностей электропроводки автомобиля ВАЗ-2115 требует внимательности и системного подхода. Прежде всего, важно понимать, что электропроводка отвечает за работу всех электрических систем автомобиля, включая освещение, систему зажигания, стартер и другие компоненты. Вот несколько советов, которые помогут вам в этом процессе.
1. Визуальный осмотр проводки
Начните с визуального осмотра проводки. Проверьте наличие видимых повреждений, таких как трещины, обрывы или коррозия на контактах. Обратите внимание на места, где провода могут тереться о металлические части кузова или двигателя, так как это может привести к короткому замыканию.
2. Проверка предохранителей
Следующим шагом является проверка предохранителей. Если какой-либо из предохранителей сгорел, это может указывать на проблему в соответствующей цепи. Замените сгоревший предохранитель и проверьте, не сгорел ли он снова. Если это произошло, необходимо искать причину короткого замыкания.
3. Использование мультиметра
Для более детальной диагностики используйте мультиметр. С его помощью можно проверить напряжение на различных участках проводки. Убедитесь, что на всех необходимых контактах присутствует напряжение. Если его нет, это может указывать на обрыв проводки или неисправность компонента.
4. Проверка заземления
Проблемы с заземлением могут вызывать множество неисправностей. Проверьте, что все заземляющие соединения надежны и не имеют коррозии. Плохое заземление может привести к неправильной работе электрических систем.
5. Тестирование компонентов
Если вы подозреваете, что проблема может быть связана с конкретным компонентом (например, стартером или генератором), протестируйте его отдельно. Для этого можно использовать специальные тестеры или обратиться к профессионалам, если у вас нет необходимого оборудования.
6. Обращение к схеме электропроводки
Не забывайте о схеме электропроводки ВАЗ-2115. Она поможет вам понять, как соединены различные элементы системы и где могут возникать проблемы. Схема также подскажет, какие провода и соединения необходимо проверить в первую очередь.
7. Профессиональная помощь
Если вы не можете самостоятельно выявить и устранить неисправность, не стесняйтесь обратиться за помощью к профессионалам. Иногда проблема может быть более сложной, чем кажется на первый взгляд, и требует специализированного оборудования и знаний.
Следуя этим советам, вы сможете более эффективно диагностировать и устранять неисправности электропроводки вашего автомобиля ВАЗ-2115, что обеспечит его надежную работу и безопасность на дороге.
Вопрос-ответ
Какие основные элементы входят в схему электропроводки ВАЗ-2115?
В схему электропроводки ВАЗ-2115 входят такие основные элементы, как аккумулятор, генератор, стартер, предохранители, реле, а также различные датчики и устройства, отвечающие за работу освещения, сигнализации и других электрических систем автомобиля.
Как правильно диагностировать проблемы в электропроводке ВАЗ-2115?
Для диагностики проблем в электропроводке ВАЗ-2115 необходимо использовать мультиметр для проверки напряжения и целостности цепей. Также стоит проверить предохранители и реле, а при необходимости визуально осмотреть проводку на наличие повреждений или коррозии.
Где можно найти схему электропроводки для ВАЗ-2115?
Схему электропроводки ВАЗ-2115 можно найти в сервисной документации автомобиля, а также в специализированных руководствах по ремонту и обслуживанию. Кроме того, схемы часто доступны на автомобильных форумах и в интернете в виде PDF-файлов или изображений.
Советы
СОВЕТ №1
Перед началом работы с электропроводкой ВАЗ-2115 обязательно ознакомьтесь с электрической схемой вашего автомобиля. Это поможет вам лучше понять расположение проводов и компонентов, а также избежать ошибок при подключении.
СОВЕТ №2
Используйте качественные инструменты и материалы. При замене или ремонте проводки выбирайте провода с хорошей изоляцией и соответствующим сечением, чтобы избежать перегрева и коротких замыканий.
СОВЕТ №3
Обязательно отключите аккумулятор перед началом любых работ с электропроводкой. Это предотвратит случайные замыкания и защитит вас от электрического удара.
СОВЕТ №4
При работе с электропроводкой старайтесь делать фотографии или записывать изменения, которые вы вносите. Это поможет вам в будущем, если потребуется восстановить оригинальную схему или устранить возникшие проблемы.
