Дворники на ВАЗ-2109 обеспечивают видимость водителя в дождь, и их неисправность может привести к серьезным последствиям. В статье рассмотрим основные причины, по которым стеклоочистители могут не работать, и предложим способы их ремонта. Эти знания помогут быстро и безопасно устранить проблему, обеспечив комфорт и безопасность при вождении.
Принцип работы дворников
На переднем конце привода установлен червяк, который взаимодействует с главной шестерней редуктора, обеспечивая её вращение. Когда стеклоочиститель включается, на электродвигатель подается напряжение, в результате чего вал начинает вращаться и активирует редуктор. Это, в свою очередь, приводит в движение рычаги, которые выходят наружу и соединены с корпусом стеклоочистителей. На одном из концов редуктора имеется специальный кулачок, который управляет контактом остановки дворников в крайних положениях.
Работа дворников регулируется с помощью специального переключателя, расположенного под рулем автомобиля. Этот переключатель позволяет не только включать дворники, но и выбирать различные режимы их работы. Это дает возможность адаптировать работу стеклоочистителя в зависимости от погодных условий. Модель «Девятка» предлагает три режима работы дворников:
- прерывистый;
- постоянное движение на низкой скорости;
- постоянное движение на высокой скорости.
Часто на ВАЗ-2109 может возникнуть ситуация, когда один из режимов не функционирует, поэтому полезно знать устройство и механизм управления дворниками.
Прерывистый режим работы дворников активируется в первых двух положениях переключателя. Третье положение предназначено для работы стеклоочистителя в постоянном режиме с низкой скоростью.
Согласно мнению экспертов, неработающие дворники на ВАЗ-2109 могут быть вызваны несколькими причинами. Во-первых, стоит проверить предохранитель, отвечающий за работу системы. Если он перегорел, это может привести к полной остановке дворников. Во-вторых, необходимо осмотреть моторчик дворников на предмет повреждений или коррозии, так как износ деталей может привести к его выходу из строя. Также стоит обратить внимание на проводку: обрывы или короткие замыкания могут нарушить работу системы.
Для устранения проблемы специалисты рекомендуют сначала проверить электрическую цепь и заменить предохранитель, если это необходимо. Если моторчик не работает, его следует протестировать на работоспособность, а в случае неисправности — заменить. Регулярное обслуживание и очистка механизмов дворников также помогут избежать подобных проблем в будущем.
Причины неисправностей и ремонт
Если стеклоочистители на вашем ВАЗ-2109 не функционируют при переключении режимов, и вы не слышите щелчков реле или звука электродвигателя, это может быть связано с перегоревшими предохранителями, неисправным реле или переключателем.

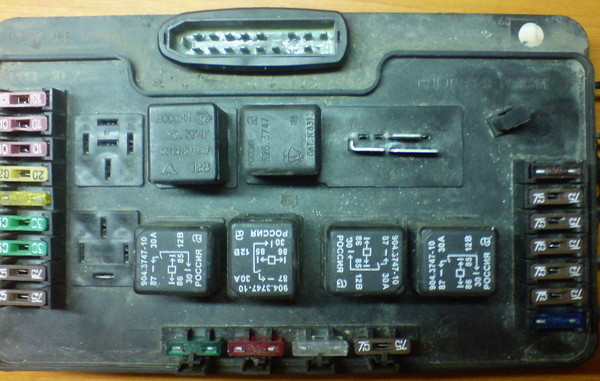

Первым делом стоит проверить предохранитель, который находится в монтажном блоке и обозначен как F 5. Для этого можно использовать обычный тестер, чтобы убедиться в его целостности. Также следует обратить внимание на биметаллический предохранитель, расположенный в редукторе очистителя. Если дворники перестали работать с началом холодов, вероятнее всего, проблема именно в этом предохранителе, так как его задача — защищать очиститель от перегрева при примерзании дворников к стеклу. Проверка его состояния также осуществляется с помощью тестера.
Следующим шагом является проверка реле, которое находится в монтажном блоке под обозначением «К3». Замените реле на исправное и проверьте работу стеклоочистителей. Если они заработали, приобретите новое реле для замены. Если же замена не дала результата, стоит продолжить диагностику. Проверить работоспособность переключателя можно самостоятельно, но это может быть затруднительно, поэтому лучше сразу заменить его на новый.
| Причина неисправности | Симптомы | Способы устранения |
|---|---|---|
| Перегорел предохранитель | Дворники не двигаются совсем, нет звука работы мотора. | Проверить предохранитель F5 (15А) в монтажном блоке. Заменить на новый, если перегорел. |
| Неисправно реле дворников | Дворники работают рывками, не возвращаются в исходное положение, работают только на одной скорости. | Проверить реле К2 (реле очистителя ветрового стекла) в монтажном блоке. Заменить на заведомо исправное. |
| Неисправен моторчик дворников | Дворники не двигаются, слышен гул или щелчки из-под капота, но щетки стоят на месте. | Проверить подачу напряжения на моторчик. Если напряжение есть, а мотор не работает, то он неисправен. Заменить моторчик. |
| Обрыв проводки | Дворники не работают, при этом предохранитель и реле исправны. | Проверить целостность проводки от монтажного блока до моторчика и переключателя. Искать обрывы и повреждения изоляции. Восстановить поврежденные участки. |
| Неисправен переключатель дворников | Дворники не реагируют на переключение режимов, работают только на одной скорости или не работают совсем. | Проверить контакты переключателя. При необходимости разобрать и почистить контакты, либо заменить переключатель. |
| Закисли трапеция дворников | Дворники двигаются медленно, с трудом, издают скрипы или вовсе заклинивают. | Снять трапецию, очистить от грязи и ржавчины, смазать подвижные элементы (втулки, шарниры) литиевой смазкой. |
| Повреждены шлицы на валу моторчика или поводках | Дворники двигаются, но щетки стоят на месте или двигаются неравномерно. | Проверить состояние шлицов на валу моторчика и внутри поводков. При необходимости заменить поврежденные детали. |
| Низкое напряжение в бортовой сети | Дворники работают медленно, с перебоями, особенно при включении других потребителей. | Проверить напряжение аккумулятора и работу генератора. Устранить причину низкого напряжения. |
Интересные факты
Вот несколько интересных фактов о проблемах с дворниками на ВАЗ-2109 и способах их ремонта:
-
Электрическая схема: Дворники ВАЗ-2109 работают от электродвигателя, который может выходить из строя из-за перегрева или износа щеток. Часто проблема заключается не только в самом моторе, но и в электрической схеме — плохие контакты или поврежденные провода могут привести к тому, что дворники перестанут функционировать. Проверка и восстановление электрических соединений могут решить проблему.
-
Механизм привода: ВАЗ-2109 использует механический привод для дворников, который может забиваться грязью или ржаветь. Если дворники не двигаются, стоит проверить механизм на наличие препятствий и смазать его. Это может значительно улучшить работу дворников и продлить срок их службы.
-
Регулятор скорости: В модели ВАЗ-2109 есть регулятор скорости работы дворников, который может выйти из строя. Если дворники работают только на одной скорости или не работают вовсе, стоит проверить этот элемент. Замена регулятора может восстановить нормальную работу дворников и обеспечить их многоуровневую функциональность.
Эти факты подчеркивают важность регулярного обслуживания и диагностики системы дворников, чтобы избежать неожиданных поломок в дождливую погоду.
При срабатывании реле не запускается электродвигатель
Эта ситуация может указывать на неисправность электродвигателя или сгоревшие предохранители. Начнем с проверки предохранителей с помощью тестера: если они исправны, следует обратить внимание на трапецию, находящуюся под капотом. Возможно, она повреждена или в ней застрял посторонний предмет.
В зимний период причиной может стать примерзание щеток к лобовому стеклу. Если на трапеции не обнаружены дефекты, а щетки стеклоочистителей функционируют нормально, необходимо проверить электродвигатель. Чтобы исключить другие возможные неисправности, снимите электродвигатель и подключите его напрямую к аккумулятору. Если он заработал, проблема кроется в электрической цепи. Если же нет – лучше обратиться к автоэлектрику для диагностики.
Дворники двигаются в неправильном направлении
В определенных ситуациях, когда стеклоочистители включены, реле и электродвигатель функционируют исправно, однако дворники перемещаются по неправильной траектории. Это может быть вызвано износом шлицов на рычагах трапеции. Для решения проблемы рекомендуется заменить рычаги. В качестве временной меры можно слегка подтянуть гайки, которые крепят дворники.
Не работает прерывистый режим
Если при активации дворников вы заметили, что прерывистый режим не активируется, попробуйте переключиться на другие режимы. Если дворники функционируют в других режимах, это может свидетельствовать о неисправности реле.
Стеклоочиститель работает медленно
Причины, по которым дворники могут двигаться медленно, могут быть связаны с несколькими факторами:
- низкая температура окружающей среды;
- износ шлицевого соединения;
- неисправность электродвигателя.
Регулировка зажигания на ВАЗ-2109 с карбюратором
С наступлением холодов дворники могут работать медленнее из-за увеличения вязкости смазки в редукторных шестеренках. Обычно после прогрева автомобиля эта проблема устраняется. При износе шлицов щетки также будут двигаться медленнее, так как наконечники рычагов могут прокручиваться в своих посадочных местах. В данном случае решение заключается в замене изношенных компонентов.
Проверка и замена предохранителей
Первым делом, когда у вас возникли проблемы с работой дворников на ВАЗ-2109, стоит проверить предохранители. Это один из самых простых и быстрых способов диагностики неисправности. Дворники могут не работать по нескольким причинам, и сгоревший предохранитель — одна из самых распространенных.
Для начала вам нужно найти блок предохранителей, который находится под панелью приборов со стороны водителя. Обычно он закрыт крышкой, которую можно легко снять. Внутри блока вы увидите несколько предохранителей, каждый из которых отвечает за определенные электрические системы автомобиля.
Чтобы проверить предохранитель, вам понадобятся плоскогубцы или специальный инструмент для извлечения предохранителей. Аккуратно извлеките предохранитель, отвечающий за работу стеклоочистителей. На схеме, расположенной на крышке блока предохранителей, вы сможете найти соответствующий номер и значение предохранителя.
После извлечения предохранителя внимательно осмотрите его. Если металлическая нить внутри предохранителя разорвана или есть признаки обгорания, это означает, что предохранитель сгорел и его необходимо заменить. Важно использовать предохранитель с тем же номиналом, что и оригинальный, чтобы избежать перегрузки электрической цепи.
Если предохранитель целый, но дворники все равно не работают, это может указывать на другие проблемы, такие как неисправность реле или самого мотора стеклоочистителей. В этом случае стоит продолжить диагностику, проверяя следующие элементы системы.
Если вы заменили сгоревший предохранитель и дворники заработали, не забудьте выяснить причину его перегорания. Это может быть связано с коротким замыканием в проводке или неисправностью в моторе дворников. Рекомендуется провести полную проверку электрической схемы и состояния проводов, чтобы избежать повторных проблем в будущем.
Вопрос-ответ
Где находится предохранитель дворников 2109?
На ВАЗ 2109 он расположен под капотом, с водительской стороны, рядом с левой стойкой.
Как понять, что перегорел предохранитель дворников?
Перегоревший предохранитель – частая причина, по которой не работают дворники. Чтобы проверить предохранители, нужно открыть отсек с ними, расположенный с правой стороны от рулевой колонки. Предохранители осматривают, и сгоревшие заменяют новыми. Иногда после замены предохранитель сгорает снова.
Советы
СОВЕТ №1
Проверьте предохранители. Часто причина неработающих дворников может заключаться в перегоревшем предохранителе. Ознакомьтесь с руководством пользователя вашего автомобиля, чтобы найти расположение предохранителей и убедиться, что они в исправном состоянии.
Читайте также:
СОВЕТ №2
Осмотрите моторчик дворников. Если предохранители в порядке, следующим шагом будет проверка моторчика. Убедитесь, что он получает питание и не имеет механических повреждений. Если моторчик не работает, его может потребоваться заменить или отремонтировать.
СОВЕТ №3
Проверьте переключатель дворников. Иногда проблема может быть в самом переключателе, который может заедать или иметь повреждения. Попробуйте несколько раз переключить режимы работы дворников и посмотрите, изменится ли ситуация.
СОВЕТ №4
Убедитесь в исправности проводки. Проверьте все соединения и провода, ведущие к моторчику и переключателю. Иногда коррозия или повреждение проводки могут стать причиной неисправности. Если вы обнаружите поврежденные участки, их следует заменить или восстановить.
