Замок зажигания на ВАЗ-2106 обеспечивает управление электрооборудованием в зависимости от положения ключа. Правильное подключение замка гарантирует надежную работу двигателя и влияет на безопасность и комфорт эксплуатации. В статье рассмотрим схему подключения замка зажигания на ВАЗ-2106, что поможет избежать распространенных ошибок и обеспечить бесперебойную работу системы.
Механическая часть
Часто механические неисправности замка зажигания возникают по следующим причинам:
- затрудненное поворачивание ключа зажигания;
- заедание в одном из положений. Обычно такая проблема приводит к поломке ключа, что в свою очередь требует дополнительных затрат на покупку новой детали.
Как правило, подобные неисправности возникают из-за некачественной сборки замка зажигания от ненадежных производителей. Чтобы избежать частой замены изделия, рекомендуется установить надежную и долговечную деталь.
Подключение замка зажигания на ВАЗ-2106 требует внимательности и точности. Эксперты отмечают, что правильная схема подключения является ключевым моментом для обеспечения надежной работы автомобиля. Важно учитывать, что замок зажигания состоит из нескольких контактов, каждый из которых отвечает за определенные функции, такие как подача питания на стартер, освещение и приборную панель.
Специалисты рекомендуют заранее ознакомиться с электрической схемой автомобиля, чтобы избежать ошибок. При подключении необходимо следить за цветовой кодировкой проводов: красный провод обычно отвечает за питание, а черный — за массу. Неправильное подключение может привести к короткому замыканию или поломке электрооборудования.
Кроме того, эксперты советуют использовать качественные соединения и изолировать места соединений, чтобы предотвратить коррозию. В случае сомнений лучше обратиться к профессионалам, чтобы избежать неприятных последствий.
Электрическая часть
Даже если механическая часть замка зажигания функционирует безупречно, клеммная колодка может часто выходить из строя. Заменить ее не составит труда, так как такие запчасти доступны в любом автомобильном магазине.
Клеммная часть может сгорать или же у нее могут перегорать контакты, которые соединяют различные цепи электропитания. Также иногда происходит плавление центральной пластиковой вставки, отвечающей за размыкание и замыкание контактов в зависимости от положения ключа зажигания. Причиной перегрева часто становится длительное удержание ключа в положении «стартер», когда водитель не может запустить двигатель своего автомобиля.
В таких ситуациях следует приобретать новую клеммную колодку, а не замок зажигания.
Крайне важно, чтобы подключение при замене оставалось прежним. Если вы впервые выполняете эту процедуру, рекомендуется внимательно осмотреть нижнюю часть замка зажигания и сделать зарисовку цветов проводов и клемм, к которым они подключены. Каждая клемма на колодке имеет свой номер, поэтому удобно записать цвет провода и соответствующий номер клеммы, чтобы избежать путаницы.
| Цвет провода на замке зажигания | Назначение провода | Куда подключать на ВАЗ-2106 |
|---|---|---|
| Красный (толстый) | Питание (+12В, постоянное) | Клемма “30” на стартере или клемма “30” на реле стартера |
| Розовый (толстый) | Питание (+12В, при включении зажигания) | Клемма “15” на реле зажигания, клемма “15” на катушке зажигания |
| Синий (тонкий) | Стартер (подача +12В при повороте ключа в положение “Старт”) | Клемма “50” на стартере или клемма “50” на реле стартера |
| Черный (тонкий) | Аксессуары (подача +12В при включении зажигания и в положении “ACC”) | Клемма “15” на блоке предохранителей (для магнитолы, прикуривателя и т.д.) |
| Коричневый (тонкий) | Габаритные огни (подача +12В при повороте ключа в положение “Габариты”) | Клемма “58” на блоке предохранителей (для габаритных огней) |
| Оранжевый (тонкий) | Зажигание (подача +12В при включении зажигания) | Клемма “15” на катушке зажигания (дублирует розовый провод, но может использоваться для других потребителей) |
Интересные факты
Вот несколько интересных фактов о подключении замка зажигания на ВАЗ-2106:
-
Три положения замка: Замок зажигания на ВАЗ-2106 имеет три основных положения: “Выключено”, “Включено” и “Положение стартера”. В положении “Включено” подается питание на приборную панель и системы автомобиля, а в положении “Старт” происходит подача напряжения на стартер для запуска двигателя.
-
Схема подключения: Правильная схема подключения замка зажигания включает в себя несколько проводов, каждый из которых отвечает за определенные функции. Например, провод, идущий на стартер, обычно имеет красный цвет, а провод, отвечающий за питание системы зажигания, может быть черным. Неправильное подключение может привести к неисправностям в работе автомобиля.
-
Безопасность: Замок зажигания на ВАЗ-2106 также выполняет функцию противоугонной системы. При попытке завести автомобиль без ключа, система не позволит подать питание на стартер, что делает угон автомобиля более сложным. Однако стоит помнить, что старые модели могут быть уязвимы для некоторых методов угона, поэтому установка дополнительной защиты может быть полезной.

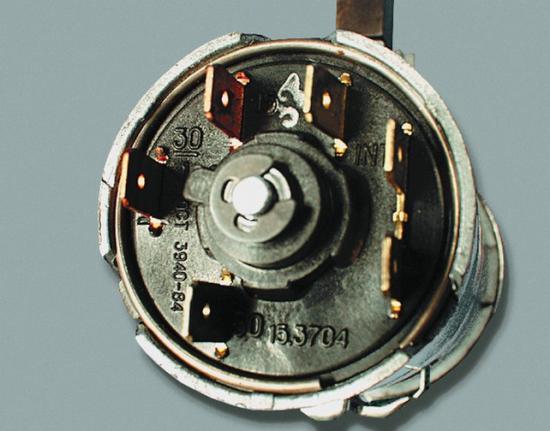

Как подсоединить провода: схема
Для подключения проводов к клеммной колодке предусмотрены следующие выводы:
- «15»;
- «30»;
- «30/1»;
- «50»;
- «INT».
Как заменить рулевую колонку на ВАЗ-2106
На клемму «15» необходимо подключить кабель голубого цвета, причем он должен быть двойным. Клемма «30/1» требует коричневый провод, на «30» подключается розовый, на «50» – красный или пурпурный, а клемма «INT» принимает черный провод, также двойной. Клеммы «30» и «50» отвечают за запуск стартера, и в случае неисправности замка их можно соединить для запуска двигателя, чтобы доехать до сервиса или магазина автозапчастей.
Обычно в комплекте с клеммной колодкой идет инструкция, в которой подробно описано, как правильно подключать кабели. Если следовать всем рекомендациям, можно выполнить эту работу самостоятельно, избегая обращения в сервисный центр. Тем не менее, тем, кто не уверен в своих силах, лучше обратиться к специалистам, чтобы не повредить автомобиль, так как одно неверное действие может привести к поломке элементов системы зажигания.
Проверка работоспособности замка зажигания
Перед тем как подключить замок зажигания на ВАЗ-2106, важно убедиться в его работоспособности. Это позволит избежать проблем с запуском двигателя и другими электрическими системами автомобиля. Для проверки замка зажигания потребуется мультиметр и немного времени.
Первым шагом необходимо отключить аккумулятор, чтобы избежать короткого замыкания и других электрических проблем. После этого можно снять замок зажигания с рулевой колонки. Обычно он крепится с помощью нескольких винтов, которые нужно аккуратно открутить.
После снятия замка зажигания, проверьте его целостность. Визуально осмотрите корпус на наличие трещин или повреждений. Также проверьте контакты на предмет коррозии или окисления. Если вы заметили какие-либо дефекты, замок зажигания необходимо заменить.
Далее, используя мультиметр, проверьте целостность проводов, идущих от замка зажигания. Установите мультиметр в режим проверки сопротивления и проверьте каждый провод на наличие обрывов. Для этого подключите один щуп мультиметра к одному концу провода, а другой — к другому. Если мультиметр показывает бесконечное сопротивление, значит, провод поврежден и требует замены.
Следующим этапом проверки является тестирование самого замка зажигания. Для этого подключите мультиметр к выходам замка, имитируя его работу. Включите замок в положение “включено” и проверьте, подается ли напряжение на выходы. В нормальном состоянии на выходах должно быть напряжение около 12 В. Если напряжение отсутствует, это может указывать на неисправность самого замка.
Также стоит проверить работу ключа. Иногда проблема может заключаться в самом ключе, который может быть изношен или поврежден. Попробуйте использовать запасной ключ, чтобы исключить эту возможность.
Если все проверки прошли успешно, и замок зажигания работает исправно, можно переходить к его установке. В противном случае, если вы обнаружили неисправности, рекомендуется заменить замок зажигания на новый, чтобы избежать дальнейших проблем с запуском автомобиля.
Вопрос-ответ
Каковы основные этапы подключения замка зажигания на ВАЗ-2106?
Основные этапы подключения замка зажигания включают: 1) отключение аккумулятора для предотвращения короткого замыкания; 2) снятие старого замка зажигания; 3) подключение проводов к новому замку согласно схеме, которая обычно включает провода для питания, стартера и освещения; 4) установка замка на место и проверка его работы перед подключением аккумулятора.
Какие инструменты понадобятся для установки замка зажигания?
Для установки замка зажигания на ВАЗ-2106 вам понадобятся: отвертка, плоскогубцы, мультиметр для проверки соединений, а также изолента или термоусадочные трубки для изоляции соединений.
Как проверить правильность подключения замка зажигания?
Для проверки правильности подключения замка зажигания необходимо: 1) подключить аккумулятор; 2) проверить работу всех режимов замка (выключено, зажигание, старт); 3) с помощью мультиметра убедиться, что на выходах замка присутствует напряжение в нужных режимах; 4) протестировать работу двигателя и электрооборудования автомобиля.
Советы
СОВЕТ №1
Перед началом работы обязательно отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электрической системы автомобиля. Это поможет вам безопасно проводить все необходимые манипуляции с проводкой.
СОВЕТ №2
Изучите схему подключения замка зажигания, чтобы точно знать, какие провода куда подключать. Лучше всего распечатать схему и иметь её под рукой во время работы, чтобы избежать ошибок.
СОВЕТ №3
При подключении замка зажигания используйте качественные соединения и изолируйте их, чтобы предотвратить окисление и случайные замыкания. Это обеспечит надежную работу системы зажигания в будущем.
СОВЕТ №4
После завершения подключения замка зажигания проверьте все функции: стартер, освещение и другие электрические приборы. Это поможет убедиться, что все работает корректно и нет проблем с проводкой.
