Правильная затяжка болтов головки блока цилиндров — ключевой этап ремонта двигателя ВАЗ-2109, влияющий на его работоспособность и долговечность. В статье рассмотрим момент и порядок затяжки болтов, а также предоставим видеоинструкцию для выполнения процедуры без ошибок. Следуя рекомендациям, вы избежите проблем с утечками масла и перегревом двигателя, что обеспечит надежную работу автомобиля.
Порядок замены
Для замены прокладки в первую очередь необходимо полностью разобрать узел, удалить поврежденный уплотнитель и собрать все обратно в обратном порядке. На завершающем этапе крайне важно правильно затянуть болты.
Процесс выполняется одинаково для двигателей с 16 и 8 клапанами. Сначала следует отключить датчики, отвечающие за контроль температуры охлаждающей жидкости и давления масла.
Далее необходимо:
- перед демонтажом термостата слить всю охлаждающую жидкость;
- открутить корпус, защищающий воздушный фильтр;
- оставить карбюратор на месте;
- отсоединить приемную трубу от глушителя со стороны выпускного коллектора.
После этого нужно снять приводную шестеренку распределительного вала. Перед этим поршень первого цилиндра следует установить в верхнюю мертвую точку (ВМТ).
Только после этого можно снимать кожух и приводной ремень, ослабить болты, фиксирующие шестеренку, и полностью ее снять.
Теперь очередь электрокабелей. Чтобы отсоединить колодку проводов зажигания, необходимо отжать фиксатор. Аналогично отключается центральный высоковольтный шлейф.
Далее нужно убрать топливный шланг, идущий от насоса, для чего потребуется разобрать хомуты, его удерживающие. Затем отключают тягу приводов воздушной и дроссельной заслонок от карбюратора.
Также следует обесточить электромагнитный клапан, отключив все провода, и убрать шланг от вакуумного усилителя. Рукава, подающие тепло в салон, полностью снимаются.
Только после выполнения всех этих шагов можно снять головку блока цилиндров. Обычно для ее полного извлечения нужно не только открутить все болты, но и несколько раз потянуть узел на себя.
После удаления поврежденной прокладки необходимо очистить прилегающие поверхности от остатков резины и грязи. Затем все нужно тщательно протереть чистой тряпкой.
Перед началом обратной сборки важно убедиться, что болты, удерживающие головку блока цилиндров, имеют правильную длину. Со временем они могут вытягиваться. Нормальная длина составляет 13,55 сантиметра. Если длина не соответствует требованиям, их обязательно нужно заменить.
Эксперты в области автомобильного ремонта подчеркивают важность правильного момента и порядка затяжки болтов головки блока цилиндров на автомобилях ВАЗ-2109. Неправильная затяжка может привести к деформации головки, утечкам масла и даже к серьезным повреждениям двигателя. Специалисты рекомендуют использовать динамометрический ключ для достижения точного значения затяжки, которое составляет 20-25 Нм для первого этапа. Затем следует выполнить второй этап с моментом 70-80 Нм, соблюдая последовательность затяжки, указанную в руководстве по ремонту. Это поможет обеспечить равномерное распределение нагрузки и предотвратить возникновение трещин. Видеоинструкции, доступные в интернете, могут служить полезным дополнением к теоретическим знаниям, позволяя визуально ознакомиться с процессом и избежать распространенных ошибок.
Процедура затяжки
Собрать узел обратно не составит труда, если следовать инструкции, приведенной выше, в обратном порядке.
Важно отметить, что для корректной замены прокладки необходимо очень точно регулировать затяжку болтов, которые крепят головку блока цилиндров.
Что делать, если на ВАЗ-2109 отсутствует искра

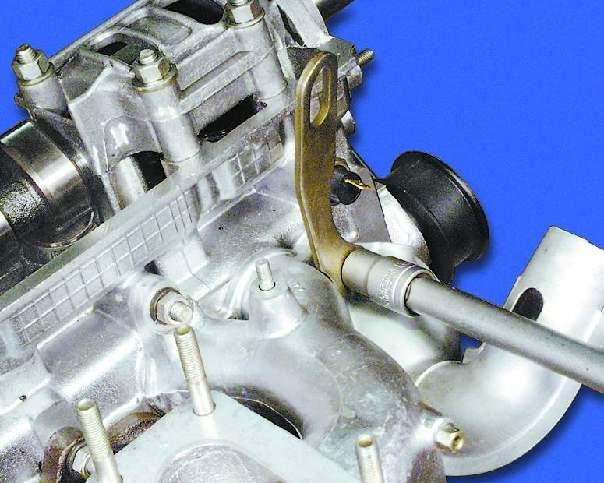

Для этого рекомендуется использовать только динамометрический ключ, который позволяет точно контролировать момент затяжки. Перед началом работы с этим инструментом его держатель следует установить на отметке 0 (ноль). Это позволит определить исходную позицию как точку отсчета.
При затягивании болтов необходимо внимательно следить за показателями с самого начала. Если они не изменяются, это может означать, что крепеж поддался растяжению, что является нормой. В этом случае не стоит беспокоиться. Однако если момент затяжки резко увеличивается, потребуется стабилизировать растяжение держателя.
| Этап затяжки | Момент затяжки (Нм) | Порядок затяжки |
|---|---|---|
| 1-й этап | 20 | От центра к краям, по спирали |
| 2-й этап | 70 | От центра к краям, по спирали |
| 3-й этап | Довернуть на 90° | От центра к краям, по спирали |
Интересные факты
Вот несколько интересных фактов о моменте и порядке затяжки болтов головки блока цилиндров на автомобиле ВАЗ-2109:
-
Специфичный момент затяжки: Для ВАЗ-2109 момент затяжки болтов головки блока цилиндров составляет около 20-25 Нм (ньютон-метров) для первого этапа и 70-75 Нм для финальной затяжки. Это важно, так как неправильный момент может привести к повреждению головки или прокладки.
-
Порядок затяжки: Затяжка болтов должна производиться в определённом порядке, чтобы обеспечить равномерное распределение давления. Обычно это делается в несколько этапов, начиная с центральных болтов и постепенно переходя к краям. Это помогает избежать деформации головки блока.
-
Влияние на долговечность двигателя: Правильная затяжка болтов головки блока цилиндров критически важна для долговечности двигателя. Неправильная затяжка может привести к перегреву, утечкам масла и даже к серьезным повреждениям двигателя, таким как трещины в головке или блоке цилиндров.
Эти аспекты подчеркивают важность соблюдения рекомендаций производителя при проведении ремонта и обслуживания автомобиля.

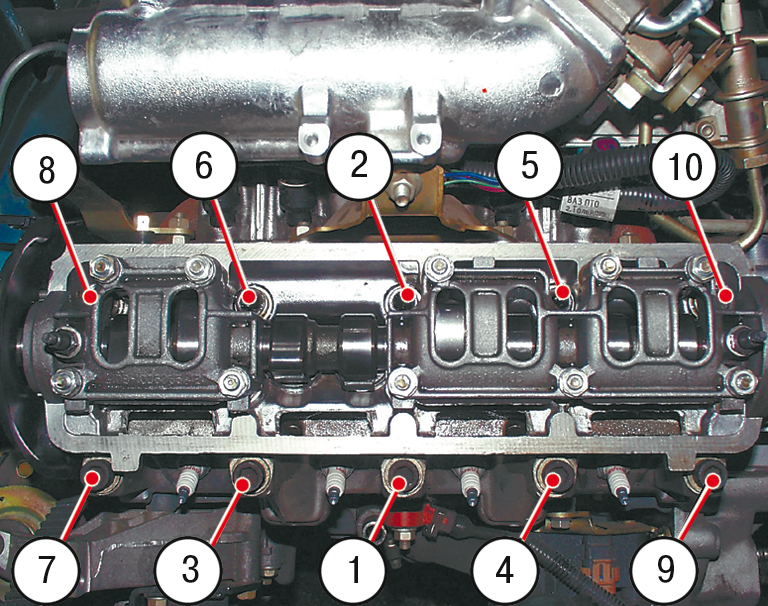

Схема затяжки
Прежде всего, следует учитывать, что закручивать болты необходимо в следующем порядке:
- сначала устанавливаются два болта в центральные отверстия, один сверху, другой снизу;
- затем третий и четвертый болты размещаются в нижней части, справа и слева от центрального;
- пятый и шестой болты устанавливаются в верхней части, также с обеих сторон от центрального;
- седьмой и восьмой болты помещаются в крайние левые отверстия;
- девятый и десятый болты устанавливаются в правые.
После этого нужно выполнить затяжку всех болтов в следующем порядке:
- на первом этапе закручивание производится до значения 2 кгс*м;
- на втором круге затяжка выполняется по тому же алгоритму, но с увеличением усилия до 8 кгс*м;
- на третьем проходе все болты поворачиваются ровно на 90 градусов;
- четвертый этап полностью повторяет предыдущий и является завершающим.
Послесловие
Перед тем как снова собрать узел, крайне важно удостовериться в состоянии всех болтов. При наличии даже незначительных повреждений их следует заменить. В противном случае добиться качественного результата будет невозможно.
Не стоит откладывать замену прокладки, так как такая, на первый взгляд, мелочь может привести к необходимости ремонта всей силовой установки. В самых серьезных случаях может потребоваться полная замена двигателя. Также рекомендуем ознакомиться с видеоуроком:
https://youtube.com/watch?v=YsGF6eI1L34
Частые ошибки при затяжке болтов
При затяжке болтов головки блока цилиндров автомобиля ВАЗ-2109 важно учитывать множество факторов, чтобы избежать повреждений и обеспечить надежную работу двигателя. Частые ошибки, совершаемые при этом процессе, могут привести к серьезным последствиям, таким как перегрев, утечка масла или даже поломка двигателя.
Одной из самых распространенных ошибок является неправильный выбор момента затяжки. Каждый болт имеет свой рекомендованный момент затяжки, который необходимо строго соблюдать. Превышение этого значения может привести к повреждению резьбы или даже к разрушению болта. С другой стороны, недостаточная затяжка может вызвать ослабление соединения и, как следствие, утечку газов или жидкости.
Еще одной распространенной ошибкой является игнорирование порядка затяжки. Затягивать болты следует в определенной последовательности, чтобы равномерно распределить нагрузку по поверхности головки. Обычно рекомендуется начинать с центрального болта и двигаться к краям, следуя схеме «звезды». Это позволяет избежать деформации головки и обеспечивает надежное прилегание к блоку цилиндров.
Читайте также:
Также стоит обратить внимание на состояние болтов и резьбы. Использование старых или поврежденных болтов может привести к их обрыву во время затяжки. Перед началом работы рекомендуется проверить все болты на наличие трещин, коррозии и других дефектов. Если обнаружены повреждения, болты следует заменить на новые.
Не стоит забывать и о смазке резьбы. Некоторые механики предпочитают использовать специальную смазку для резьбы, чтобы уменьшить трение и обеспечить более точный момент затяжки. Однако важно помнить, что использование смазки может изменить требуемый момент затяжки, поэтому необходимо корректировать его в соответствии с рекомендациями производителя.
Наконец, стоит упомянуть о необходимости использования динамометрического ключа. Это устройство позволяет точно контролировать момент затяжки и избежать ошибок, связанных с человеческим фактором. Использование динамометрического ключа значительно повышает надежность соединения и продлевает срок службы двигателя.
В заключение, правильная затяжка болтов головки блока цилиндров – это ключевой момент, который требует внимательности и аккуратности. Избегая распространенных ошибок, вы сможете обеспечить надежную работу вашего автомобиля и избежать дорогостоящих ремонтов в будущем.
