Датчик положения дроссельной заслонки (ДПДЗ) — ключевой элемент системы управления двигателем автомобиля ВАЗ-2114. Его неисправность может вызвать серьезные проблемы. В статье рассмотрим основные признаки неисправностей ДПДЗ, что поможет владельцам своевременно выявить и устранить проблемы. Знание этих симптомов позволит избежать неприятностей на дороге, сэкономить время и средства на диагностику и ремонт, а также самостоятельно проверить состояние датчика с помощью доступных измерительных приборов.
Принцип работы
Автомобилисты, которые привыкли к традиционным механическим системам, могут не понимать, что такое датчик положения дроссельной заслонки (ДПДЗ) и как он функционирует.
Чистка форсунок на ВАЗ-2114

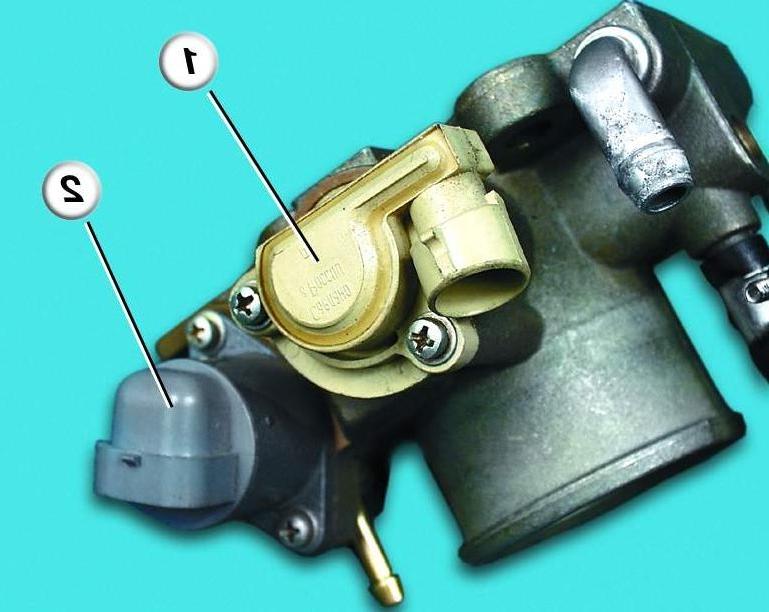

Датчик дроссельной заслонки устанавливается на одной оси с самой заслонкой. ДПДЗ представляет собой переменный резистор, работающий по принципу, аналогичному регулятору громкости на старых телевизорах и магнитофонах. Он соединен с электронным блоком управления (ЭБУ) через разъем с тремя проводами: два из них подключены к стационарным контактам потенциометра, а третий — к подвижному контакту. Один из неподвижных контактов соединен с кузовом автомобиля, а на другой подается напряжение в 5 вольт.
При вращении дроссельной заслонки подвижный контакт потенциометра получает различное напряжение, которое зависит от угла открытия заслонки. ДПДЗ также тесно связан с датчиком холостого хода.
Во время запуска двигателя, когда заслонка закрыта, контроллер получает сигнал от датчика, и активируется регулятор холостого хода (РХХ) для обеспечения необходимого объема воздуха.
Эксперты отмечают, что неисправность датчика положения дроссельной заслонки (ДПДЗ) на ВАЗ 2114 может проявляться через ряд характерных признаков. Во-первых, одним из основных симптомов является нестабильная работа двигателя на холостом ходу, что может привести к его глохнению. Также стоит обратить внимание на резкие провалы в мощности при ускорении, что указывает на неправильную передачу данных о положении дросселя в блок управления двигателем. Кроме того, возможны проблемы с запуском автомобиля, особенно в холодное время года. Визуальный осмотр проводки и разъемов ДПДЗ также может выявить повреждения или коррозию, что часто становится причиной сбоев в работе. Наконец, эксперты рекомендуют проводить диагностику с использованием специализированного оборудования для точного определения неисправностей.
Признаки неисправности ДПДЗ
В процессе эксплуатации двигателя ВАЗ-2114 могут возникать различные неисправности, и некоторые из них могут быть связаны с датчиком регулировки холостого хода. Поэтому важно проверять его в паре с датчиком положения дроссельной заслонки (ДПДЗ).
Владельцам ВАЗ-2114 следует обратить внимание на следующие признаки:
- Отсутствие устойчивого холостого хода.
- Загорание индикатора на приборной панели.
- Неправильная работа холостого хода.
- Двигатель функционирует нестабильно и может глохнуть при отпускании педали акселератора.
- В некоторых положениях дроссельной заслонки наблюдаются резкие рывки автомобиля.
Появление любого из этих симптомов должно побудить водителя к поиску причин неисправности. Необходимо проверить датчик положения дроссельной заслонки, так как это достаточно простой процесс, который можно выполнить самостоятельно, имея при этом необходимые измерительные инструменты.
Чистка дроссельной заслонки на ВАЗ-2114.
Читайте также:
| Признак неисправности | Возможная причина | Что делать |
|---|---|---|
| Неустойчивые обороты холостого хода | Неправильные показания ДПДЗ | Проверить ДПДЗ мультиметром, при необходимости заменить |
| Провалы при нажатии на педаль газа | Некорректный сигнал с ДПДЗ | Проверить проводку к ДПДЗ, очистить контакты |
| Повышенный расход топлива | ДПДЗ передает неверные данные о положении дросселя | Диагностика ЭБУ, замена ДПДЗ |
| Затрудненный запуск двигателя | ДПДЗ неверно определяет положение дроссельной заслонки | Проверить ДПДЗ, возможно, требуется калибровка |
| Горит индикатор “Check Engine” | Ошибка, связанная с ДПДЗ | Считать коды ошибок с помощью диагностического сканера, устранить причину |
| Двигатель глохнет при сбросе газа | ДПДЗ не возвращается в исходное положение | Проверить механику дроссельной заслонки, заменить ДПДЗ |
| Плохая динамика разгона | Неправильная подача топлива из-за некорректных данных ДПДЗ | Проверить ДПДЗ, при необходимости заменить |
Интересные факты
Вот несколько интересных фактов о признаках неисправности датчика положения дроссельной заслонки (ДПДЗ) на ВАЗ 2114:
-
Неустойчивая работа двигателя: Один из первых признаков неисправности ДПДЗ — это нестабильные обороты двигателя на холостом ходу. Если вы заметили, что обороты колеблются или двигатель глохнет, это может указывать на проблемы с датчиком.
-
Проблемы с ускорением: Если автомобиль не реагирует на нажатие педали акселератора или ускоряется с задержкой, это может быть связано с неправильными показаниями ДПДЗ. Датчик отвечает за передачу информации о положении дроссельной заслонки в ЭБУ, и его неисправность может привести к неправильной подаче топлива.
-
Ошибка в системе управления двигателем: При неисправности ДПДЗ на приборной панели может загореться индикатор “Check Engine”. Считывание кодов ошибок с помощью диагностического оборудования может помочь выявить проблему и подтвердить неисправность датчика.
Эти признаки могут помочь владельцам автомобилей ВАЗ 2114 своевременно выявить и устранить проблемы с ДПДЗ, что в свою очередь улучшит работу двигателя и повысит безопасность на дороге.
Самостоятельная проверка ДПДЗ
С учетом того, что вы уже ознакомились с признаками неисправности датчика положения дроссельной заслонки, вы можете самостоятельно проверить его работоспособность. Для этого вам потребуется тестер, мультиметр или обычный вольтметр с диапазоном измерения 15-20 вольт.
Процесс проверки осуществляется следующим образом:
- Откройте капот и найдите датчик положения дроссельной заслонки (ДПДЗ), который находится рядом с дроссельной заслонкой.
- Отсоедините разъем от датчика.
- Установите измерительный прибор в режим измерения напряжения.
- Подключите «минусовой» щуп к кузову автомобиля, а «плюсовой» используйте для проверки напряжения. Найдите вывод, обозначенный буквой А, на разъеме.
- Включите зажигание и проверьте напряжение на этом выводе. Оно должно составлять 5 вольт. Если напряжение присутствует, это указывает на неисправность датчика, который необходимо заменить или отремонтировать. Если же напряжение значительно ниже 5 В или отсутствует вовсе, стоит проверить всю цепь питания, так как возможно, что контроллер не функционирует.
Также можно проверить работоспособность ДПДЗ, не отсоединяя его от разъема питания. Цель остается прежней – определить напряжение на датчике. Подключив измерительный прибор (для этого нужно аккуратно проколоть изоляцию возле разъема) и включив зажигание, осторожно поворачивайте пластиковую часть дроссельной заслонки. Показания на тестере должны изменяться в диапазоне 0,7-4 В.
Если у вас есть омметр, вы можете проверить сопротивление потенциометра. Для этого отсоедините разъем ДПДЗ и подключите щупы к любым подвижному и неподвижному контактам. При вращении сектора показания прибора должны плавно изменяться. Резкие скачки в показаниях указывают на неисправность.
Ремонтировать ДПДЗ не рекомендуется, так как чаще всего причина неисправности заключается в обрыве обмотки, проводящей напряжение. Учитывая невысокую стоимость датчика, его проще заменить новым.
Производитель датчиков положения дроссельной заслонки предоставляет гарантию на 50 тыс. км пробега. Однако в последнее время появились бесконтактные датчики, не имеющие подвижных элементов. Срок службы таких датчиков практически не ограничен.
-
Читайте также:
Замена ДПДЗ
Замена неисправного датчика положения дроссельной заслонки (ДПДЗ) может быть выполнена быстро и без особых усилий. Для этого вам потребуется лишь одна крестовая отвертка. Процесс замены проходит в следующем порядке:
- Сначала отсоедините клеммы от аккумулятора.
- Затем отключите разъем ДПДЗ. Для этого необходимо оттянуть фиксатор разъема и потянуть его на себя.
- Далее снимите датчик, открутив два винта, которые крепят его к патрубку.

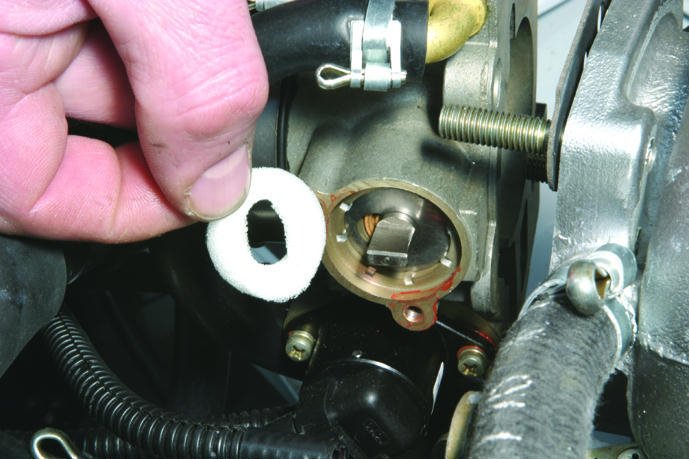

- Обратите внимание, что между патрубком и ДПДЗ всегда находится поролоновая прокладка, выполняющая функцию уплотнителя. Аналогичная прокладка должна быть в комплекте с новым ДПДЗ, поэтому при замене датчика не забудьте заменить и прокладку. Винты крепления датчика следует затянуть до упора, пока прокладка полностью не сожмется.
- Подключите разъем с проводкой к датчику положения заслонки.
- В завершение верните клеммы аккумулятора на их исходные места.
После установки нового датчика его необходимо протестировать и при необходимости отрегулировать. Для проверки правильности замены нажмите на педаль газа; если это невозможно, снимите датчик и поверните его на 90 градусов относительно заслонки.
Последствия неисправности ДПДЗ
Неисправность датчика положения дроссельной заслонки (ДПДЗ) на автомобиле ВАЗ 2114 может привести к различным негативным последствиям, которые существенно влияют на работу двигателя и общую эксплуатацию автомобиля. Рассмотрим основные из них.
Во-первых, одним из наиболее заметных признаков неисправности ДПДЗ является нестабильная работа двигателя на холостом ходу. При неисправном датчике может наблюдаться колебание оборотов, что приводит к “плавающим” оборотам и затрудняет управление автомобилем. В некоторых случаях двигатель может даже глохнуть при попытке тронуться с места.
Во-вторых, неисправный ДПДЗ может вызвать проблемы с ускорением. Водитель может заметить, что автомобиль не реагирует адекватно на нажатие педали акселератора, что приводит к задержкам в наборе скорости. Это связано с тем, что датчик не передает корректные данные о положении дроссельной заслонки, что, в свою очередь, влияет на подачу топлива в двигатель.
Также стоит отметить, что неисправность ДПДЗ может привести к увеличению расхода топлива. Поскольку датчик не может точно определить необходимое количество воздуха и топлива для оптимальной работы двигателя, система управления может начать подавать больше топлива, чем это требуется. Это не только увеличивает расходы на топливо, но и негативно сказывается на экологии, так как увеличивается выброс вредных веществ в атмосферу.
Кроме того, при неисправности ДПДЗ может возникнуть ситуация, когда двигатель начинает работать в аварийном режиме. Это может проявляться в снижении мощности, ограничении максимальных оборотов и других ограничениях, которые вводит система для предотвращения повреждения двигателя. В таком режиме автомобиль становится менее управляемым, что может создать опасные ситуации на дороге.
Не стоит забывать и о том, что неисправный ДПДЗ может привести к появлению ошибок в системе диагностики автомобиля. При этом на приборной панели может загореться индикатор “Check Engine”, что сигнализирует о наличии проблем в системе управления двигателем. Для точной диагностики потребуется подключение к сканеру, который поможет выявить конкретные коды ошибок и определить, связан ли они с ДПДЗ.
-
Читайте также:
В заключение, неисправность датчика положения дроссельной заслонки на ВАЗ 2114 может иметь серьезные последствия для работы двигателя и безопасности автомобиля. Поэтому важно регулярно проводить диагностику и, при необходимости, замену этого компонента, чтобы избежать более серьезных проблем в будущем.
Вопрос-ответ
Как понять, что неисправен ДПДЗ ВАЗ 2114?
Чтобы понять, что датчик положения дроссельной заслонки (ДПДЗ) на ВАЗ 2114 неисправен, обратите внимание на такие симптомы, как нестабильные обороты двигателя на холостом ходу, провалы в работе двигателя при ускорении, повышенный расход топлива и загорание лампы Check Engine. Также можно провести диагностику с помощью мультиметра, проверив сопротивление и напряжение на выходе датчика при различных положениях дроссельной заслонки.
Как ведет себя машина при неисправном ДПДЗ?
При неисправности ДПДЗ в памяти блока управления фиксируются ошибки, а в щитке приборов срабатывает контрольная лампа. Также нельзя исключать увеличение расхода топлива, появление провалов при ускорении, ощущение рывков при работе двигателя.
Как понять, что надо менять ДПДЗ?
Сигналом к замене датчика положения дроссельной заслонки (ДПДЗ) могут служить нестабильные обороты двигателя, его провалы при ускорении, повышенный расход топлива, а также загорание индикатора неисправности на приборной панели. Если при диагностике выявлены ошибки, связанные с работой ДПДЗ, или если он не реагирует на изменения положения дроссельной заслонки, это также может указывать на необходимость замены.
Советы
СОВЕТ №1
Обратите внимание на поведение двигателя при запуске. Если он работает нестабильно, глохнет или имеет затруднения при наборе оборотов, это может быть признаком неисправности ДПДЗ. Проверьте, нет ли ошибок в системе управления двигателем с помощью диагностического оборудования.
СОВЕТ №2
Следите за показателями расхода топлива. Если вы заметили резкое увеличение расхода, это может указывать на неправильную работу датчика положения дроссельной заслонки. Проверьте его состояние и при необходимости замените.
СОВЕТ №3
Обратите внимание на работу педали акселератора. Если она становится “пустой” или не реагирует на нажатие, это может свидетельствовать о проблемах с ДПДЗ. Проверьте соединения и проводку, чтобы исключить механические повреждения.
СОВЕТ №4
Регулярно проводите визуальный осмотр датчика и его соединений. Наличие загрязнений, коррозии или повреждений может привести к неправильной работе ДПДЗ. Чистка и замена поврежденных частей помогут избежать серьезных проблем в будущем.
