Правильная регулировка фар на ВАЗ-2109 важна для безопасности на дороге. Неправильно настроенные фары могут ослеплять встречных водителей или снижать видимость в темноте и плохую погоду. В этой статье мы рассмотрим, как самостоятельно отрегулировать фары, чтобы улучшить видимость и повысить безопасность для всех участников дорожного движения.
Подготовительные работы
В первую очередь позаботьтесь о подготовке вашего автомобиля. Он должен соответствовать следующим требованиям:
- быть полностью заправленным – убедитесь, что бак заполнен до краев;
- иметь грузы на сиденьях водителя и пассажира, каждый из которых должен весить 75 килограммов;
- находиться в гараже или боксе на расстоянии 5 метров от ровной и гладкой стены;
- стоять на ровной поверхности (обязательно проверьте положение автомобиля с помощью строительного уровня).
Также не забудьте проверить давление в шинах и состояние амортизаторов. Только при выполнении этих условий вы сможете правильно отрегулировать фары. Перед началом работы слегка покачайте автомобиль вбок.
Почему у ВАЗ-2109 отсутствует холостой ход

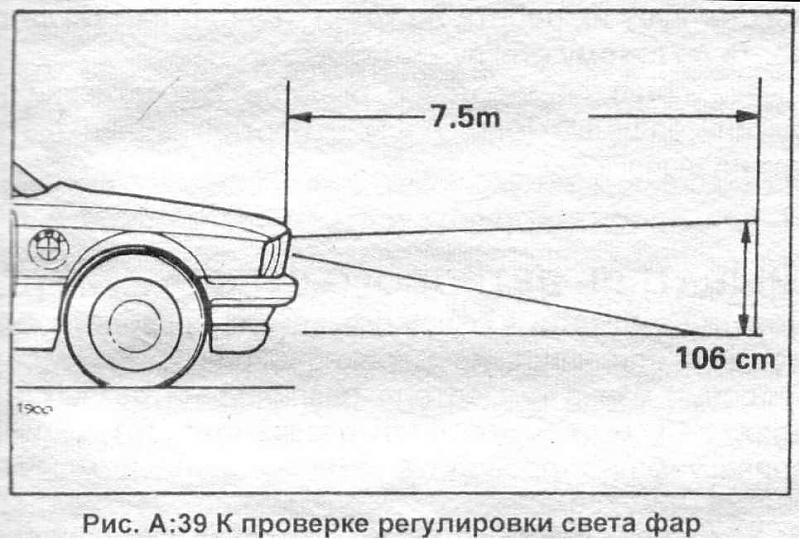

Теперь можно перейти к подготовке экрана. Для этого вам понадобится фанерный лист размером 2×1 метра.
Лист необходимо установить строго перпендикулярно. Прежде чем закрепить его перед автомобилем, на нем следует начертить схему:
- проведите осевую линию, которая должна находиться между фарами (расстояние от нее до каждой фары должно быть одинаковым);
- добавьте еще две осевые линии, проходящие через центр фар;
- отложите от края щита высоту от пола до центра фар и проведите прямую линию, параллельную полу;
- от этой линии вниз отложите 6,5 сантиметра и начертите параллельную линию;
- выделите более ярко места пересечения вертикальных линий с нижней прямой.
Разметка должна быть четкой и хорошо видимой, поэтому используйте черный маркер или фломастер для ее нанесения.
Эксперты отмечают, что самостоятельная регулировка фар на ВАЗ-2109 является важной процедурой, которая может значительно повысить безопасность на дороге. Правильная настройка фар обеспечивает оптимальную видимость в темное время суток и в условиях плохой погоды. Специалисты рекомендуют начинать с проверки уровня освещения на стене или специальном стенде, что позволит точно определить, насколько фары отклонены от нормы.
Кроме того, важно учитывать, что неправильная регулировка может не только ухудшить видимость, но и ослепить встречные автомобили, что создаёт опасные ситуации. Эксперты советуют использовать уровень и рулетку для достижения максимальной точности. В целом, при наличии необходимых инструментов и немного терпения, каждый автовладелец может самостоятельно выполнить эту задачу, что сэкономит время и деньги на обращение в сервис.
Как правильно настроить фары
Вам необходимо обеспечить, чтобы даже в условиях дождя или тумана свет фар оставался ясным и не создавал помех. Это обеспечит комфортное вождение и не будет отвлекать других участников дорожного движения.
Правильная настройка фар на ВАЗ-2109 осуществляется следующим образом:
Читайте также:
- Сядьте на водительское место и установите ручку гидрокорректора фар в положение «водитель и пассажир». Она расположена слева за рулевым колесом.
- Включите ближний свет. Используйте непрозрачную ткань или плотный картон, чтобы закрыть одну из фар.
- Откройте капот. Найдите защитный корпус передней фары. Слева и справа от него находятся регулировочные винты. Поворачивая разные винты, вы сможете изменить направление света. Учтите, что ниже расположены винты для противотуманных фар. При ближнем свете верхняя граница светового пятна должна достигать нижней горизонтальной линии. Наклон и горизонтальное пересечение световых пятен должны совпадать с центром лампы.
- Повторите эту процедуру для второй фары. Убедитесь, что их световые пучки идут параллельно, а границы пятен находятся на одном уровне.
Описание электросхемы ВАЗ-2109 с инжектором
Для настройки противотуманных фар необходимо сделать дополнительную разметку на щитке. Определите центры светильников, предназначенных для работы в тумане, и проведите через них горизонтальные и вертикальные линии. От горизонтальной линии, проходящей через центральные точки, отложите 10 сантиметров и проведите параллельную линию.
Регулировка противотуманных фар осуществляется по тем же принципам, что и для обычных ближних фар. Граница световых пятен должна достигать самой нижней линии, также важно, чтобы центры совпадали.
Настройка зажигания на ВАЗ-2109 с карбюратором
Регулировка света фар, выполненная в домашних условиях, не является окончательной, поэтому ее следует рассматривать как временную меру. Постарайтесь выделить время для обращения в сервисный центр, где есть специальное оборудование для точной настройки оптики. Только профессиональная регулировка может быть выполнена с высокой точностью, так как вы могли неправильно провести разметку.
https://youtube.com/watch?v=E0744IgpQfI
| Этап регулировки | Инструменты | Описание действия |
|---|---|---|
| Подготовка автомобиля | Рулетка, малярный скотч, мел/маркер | Установить автомобиль на ровной горизонтальной площадке, в 5-7 метрах от стены. Проверить давление в шинах, загрузить автомобиль (имитировать обычную загрузку). |
| Разметка стены | Рулетка, малярный скотч, мел/маркер | Отметить на стене центральную линию автомобиля, а также линии, соответствующие высоте центров фар и высоте противотуманных фар (если есть). |
| Регулировка ближнего света | Крестовая отвертка (или ключ на 8/10) | Найти регулировочные винты на фаре (обычно два: один для вертикальной, другой для горизонтальной регулировки). Включить ближний свет. Регулировать винты так, чтобы верхняя граница светового пятна левой фары была на 5-7 см ниже линии центров фар, а правая фара светила чуть выше, но не ослепляла встречных водителей. Горизонтальная регулировка: световое пятно должно быть направлено прямо вперед, без увода в сторону. |
| Регулировка дальнего света | Крестовая отвертка (или ключ на 8/10) | Включить дальний свет. Дальний свет регулируется одновременно с ближним, так как они имеют общую оптическую систему. Проверить, чтобы световое пятно дальнего света было симметричным и направленным прямо вперед. |
| Проверка и доводка | – | После регулировки проехать на автомобиле, проверить освещение дороги в различных условиях. При необходимости произвести тонкую доводку. |
Интересные факты
Вот несколько интересных фактов о самостоятельной регулировке фар на ВАЗ-2109:
-
Простота регулировки: ВАЗ-2109 оснащен простым механизмом регулировки фар, который позволяет владельцам самостоятельно настраивать угол наклона светового потока. Для этого достаточно использовать обычный ключ и следовать инструкции в руководстве пользователя. Это делает процесс доступным даже для тех, кто не имеет опыта в ремонте автомобилей.
-
Влияние на безопасность: Правильная регулировка фар не только улучшает видимость в темное время суток, но и снижает риск ослепления встречных водителей. Неправильно настроенные фары могут привести к аварийным ситуациям, поэтому регулярная проверка и корректировка угла наклона фар являются важными для безопасности на дороге.
-
Использование стенда: Для более точной регулировки фар можно использовать стенд для проверки света, который позволяет определить, насколько правильно настроены фары. Однако, если стенда нет, можно воспользоваться простым методом: установить автомобиль на ровной поверхности, отмерить расстояние от земли до центра фары и затем провести регулировку по уровню света на стене на расстоянии 5-10 метров. Это позволяет добиться оптимального результата без специального оборудования.
Проверка и замена лампочек
Перед тем как приступить к регулировке фар на ВАЗ-2109, необходимо убедиться в исправности лампочек. Неправильная работа осветительных приборов может привести к снижению видимости на дороге и, как следствие, к аварийным ситуациям. Поэтому проверка и замена лампочек — это первый шаг к правильной настройке фар.
-
Читайте также:
Для начала, откройте капот автомобиля и найдите блок фар. В зависимости от типа фар (галогенные или ксеноновые), процесс проверки может немного отличаться. В большинстве случаев, для проверки лампочек вам потребуется:
- Отвертка (обычно крестовая);
- Перчатки (для защиты рук);
- Новые лампочки, если потребуется замена.
Первым делом отключите аккумулятор, чтобы избежать короткого замыкания. Затем аккуратно открутите крепления фар, используя отвертку. После этого вы сможете получить доступ к лампочкам. Важно помнить, что при работе с лампочками не следует касаться стеклянной части, так как это может привести к их преждевременному выходу из строя.
Проверьте состояние лампочек. Если стекло лампочки потемнело или есть видимые повреждения, она подлежит замене. Для замены лампочки аккуратно извлеките ее из патрона, нажав на фиксатор. Установите новую лампочку, убедившись, что она правильно зафиксирована.
После замены лампочек, подключите аккумулятор и проверьте работу фар. Включите ближний и дальний свет, а также поворотники, чтобы убедиться, что все лампочки функционируют корректно. Если какие-либо лампочки не работают, проверьте соединения и предохранители.
Не забывайте, что регулярная проверка и замена лампочек — это важная часть обслуживания автомобиля, которая обеспечивает безопасность на дороге. Рекомендуется проверять состояние фар не реже одного раза в месяц, особенно перед длительными поездками или в условиях плохой видимости.
Вопрос-ответ
Какие должны быть зазоры ВАЗ 2109?
Норма: впуск — 0.20 мм, выпуск — 0.35 мм.
Как отрегулировать самовыравнивающиеся фары?
Установите корректор фар перед автомобилем и включите ближний свет. Проверьте правильность светотеневой границы. Добавьте нагрузку на заднюю часть автомобиля, например, загрузив багажник. При полустатической регулировке угла наклона фар регулировка происходит за несколько секунд, и её можно отслеживать на корректоре фар.
Советы
СОВЕТ №1
Перед началом регулировки фар убедитесь, что автомобиль стоит на ровной поверхности и имеет правильное давление в шинах. Это обеспечит точность настройки и предотвратит искажения в световом потоке.
СОВЕТ №2
Используйте стену или специальный экран для проверки положения светового потока. Убедитесь, что расстояние до стены составляет около 5-10 метров, чтобы получить более точные результаты.
СОВЕТ №3
Регулируйте фары поочередно, начиная с ближнего света. Обратите внимание на то, чтобы верхняя граница светового потока находилась на уровне 10 см ниже центра фары, а боковые границы не выходили за пределы автомобиля.
СОВЕТ №4
После завершения регулировки проверьте работу фар на дороге. Убедитесь, что свет не слепит встречные автомобили и обеспечивает хорошую видимость в темное время суток.
