Генератор — ключевой компонент электрической системы автомобиля, и его работа влияет на надежность ВАЗ-2109. Не все автолюбители знают, как проверить генератор самостоятельно. В этой статье рассмотрим простые методы диагностики, которые помогут выявить неисправности и избежать проблем на дороге. Правильная проверка генератора сэкономит время и деньги на ремонте и обеспечит безопасность автомобиля.
Проверка
Чтобы установить причину неисправности генератора в домашних условиях, необходимо знать, как правильно провести его диагностику.
Первый шаг можно выполнить, не снимая устройство с автомобиля. Существует несколько методов, но наиболее эффективным считается использование мультиметра. Для этого лучше всего пригласить кого-то из знакомых.
Сначала нужно проверить, работает ли регулятор напряжения. Эксперты отмечают, что именно он чаще всего становится причиной неправильной работы генератора. Проблемы с регулятором могут возникать из-за повышенного напряжения в электросети.
Тестирование генератора выполняется следующим образом:
- выставьте мультиметр на измерение вольт;
- запустите двигатель;
- измерьте напряжение на аккумуляторе и на клеммах генератора.
В норме прибор должен показывать значение от 14 до 14,2 вольт. Затем необходимо увеличить обороты двигателя, нажав на педаль газа – при этом рост напряжения не должен превышать полвольта.
Если напряжение увеличивается больше указанного значения, это указывает на проблемы с работой генератора. Вероятнее всего, потребуется замена реле напряжения.
Также можно провести диагностику следующим образом:
- запустите двигатель и дайте ему поработать несколько минут;
- увеличьте обороты до 3000;
- включите фары (дальний свет);
- активируйте обогрев заднего стекла;
- включите вентилятор печки.
При такой нагрузке напряжение на аккумуляторе должно быть выше:
- 13,2 вольт (для генератора 9402.3701);
- 13,6 вольт (для генератора 37.3701).
Отклонения от этих значений могут указывать на:
- неисправность обмоток;
- выход из строя регулятора напряжения;
- поломку щеток.
Чтобы исключить регулятор из списка возможных неисправностей, необходимо отключить все приборы, кроме фар, и повторно измерить напряжение. Если регулятор исправен, то показания будут следующими:
Читайте также:
- для генератора 37.3701 – до 14,6 вольт;
- для генератора 9402.3701 – до 14,7 вольт.
Эксперты рекомендуют несколько простых шагов для проверки генератора на ВАЗ-2109. В первую очередь, необходимо визуально осмотреть устройство на наличие повреждений и коррозии. Затем стоит проверить натяжение ремня: он должен быть достаточно тугим, чтобы обеспечить надежную работу генератора. Далее, с помощью мультиметра измеряют напряжение на выходе генератора при работающем двигателе. Оно должно находиться в пределах 13,5-14,5 В. Если напряжение ниже, это может свидетельствовать о неисправности генератора или его регулятора. Также важно проверить аккумулятор, так как его состояние напрямую влияет на работу генератора. В случае выявления проблем, рекомендуется обратиться к специалисту для более детальной диагностики и ремонта.
Диодный мост
Этот узел представляет собой стандартный выпрямитель, состоящий из шести диодов. Половина из них подключена к «минусу» (катод), а другая половина – к «плюсу» (анод). Для проверки моста рекомендуется использовать тестер, переведенный в звуковой режим, так как это значительно упрощает процесс.
Важно протестировать каждый диод по отдельности, меняя направление подключения. В нормальных условиях сигнал должен прозвучать только один раз. Если же звук слышен в обоих направлениях, это означает, что деталь требует замены. Однако, на практике, проще всего установить новый мост, так как его стоимость не слишком высока.
| Этап проверки | Действие | Ожидаемый результат |
|---|---|---|
| Визуальный осмотр | 1. Проверить натяжение ремня генератора | Ремень должен быть натянут так, чтобы при нажатии пальцем прогибался на 10-15 мм. |
| 2. Осмотреть ремень на предмет трещин, износа, расслоений | Ремень должен быть целым, без видимых повреждений. | |
| 3. Проверить крепление генератора | Генератор должен быть надежно закреплен, без люфтов. | |
| 4. Осмотреть провода и клеммы | Провода должны быть целыми, клеммы чистыми и плотно затянутыми. | |
| Проверка напряжения на аккумуляторе (при заглушенном двигателе) | 1. Подключить мультиметр к клеммам аккумулятора | Напряжение должно быть в пределах 12.5-12.7 В. |
| Проверка напряжения на аккумуляторе (при работающем двигателе) | 1. Запустить двигатель | |
| 2. Подключить мультиметр к клеммам аккумулятора | Напряжение должно быть в пределах 13.8-14.7 В (при средних оборотах). | |
| 3. Включить потребители (фары, печка, магнитола) | Напряжение не должно сильно падать (допустимо снижение на 0.2-0.3 В). | |
| Проверка падения напряжения на силовом проводе | 1. Запустить двигатель | |
| 2. Подключить один щуп мультиметра к плюсовой клемме генератора, другой к плюсовой клемме аккумулятора | Напряжение должно быть не более 0.5 В. | |
| Проверка падения напряжения на массе | 1. Запустить двигатель | |
| 2. Подключить один щуп мультиметра к корпусу генератора, другой к минусовой клемме аккумулятора | Напряжение должно быть не более 0.2 В. | |
| Проверка диодного моста (косвенно) | 1. Запустить двигатель | |
| 2. Включить фары | Если фары мерцают или горят тускло, это может указывать на неисправность диодного моста. | |
| Проверка регулятора напряжения (косвенно) | 1. Запустить двигатель | |
| 2. Измерить напряжение на аккумуляторе при разных оборотах двигателя | Напряжение должно оставаться стабильным (в пределах 13.8-14.7 В) независимо от оборотов. Если напряжение сильно меняется или выходит за эти пределы, регулятор неисправен. |
Интересные факты
Вот несколько интересных фактов о том, как самостоятельно проверить генератор на ВАЗ-2109:
-
Тестирование с помощью мультиметра: Один из самых простых способов проверить генератор — использовать мультиметр. Для этого нужно запустить двигатель и измерить напряжение на клеммах аккумулятора. При исправном генераторе напряжение должно находиться в пределах 13,8–14,4 В. Если оно ниже, это может указывать на проблемы с генератором или его регулятором напряжения.
-
Проверка на наличие искр: Если у вас есть доступ к генератору, можно проверить его на наличие искр. Для этого нужно отключить проводку от щеток и запустить двигатель. Если при этом появляются искры, это может свидетельствовать о том, что щетки изношены или есть проблемы с ротором.
-
Звуковая диагностика: Генератор может издавать различные звуки, которые могут указывать на его неисправность. Например, свист или гул могут говорить о том, что подшипники генератора изношены. Если вы слышите необычные звуки, это может быть сигналом о необходимости проверки или замены генератора.
Эти методы помогут вам самостоятельно диагностировать состояние генератора на ВАЗ-2109 и определить, требуется ли его ремонт или замена.
Проверка генератора
Основные компоненты генератора включают в себя:
- статор;
- якорь;
- щетки.

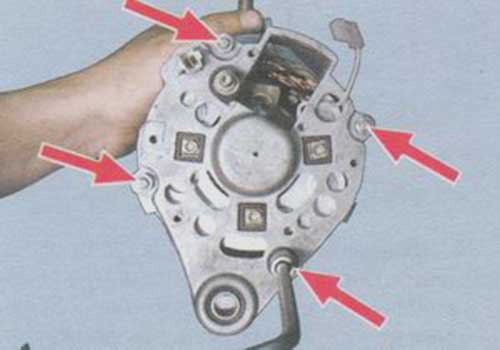

Статор представляет собой стальной цилиндр, внутри которого располагается обмотка. Для проверки на наличие обрывов в обмотке необходимо в первую очередь демонтировать диодный мост.
Как очистить карбюратор ВАЗ-2109
Сначала следует внимательно осмотреть карбюратор на предмет видимых повреждений. После снятия генератора его разбирают и проверяют. На статоре не должно быть никаких признаков перегрева или других механических повреждений. Для этого тестер переключают на режим измерения сопротивления. Затем проверяют наличие изоляции между корпусом генератора и обмоткой. Чем выше будут полученные значения, тем лучше – это указывает на отсутствие пробоя. Если же результаты составляют всего 50 кОм, то узел необходимо заменить.
С помощью тестера также можно проверить работоспособность якоря. На его концах расположены кольца, которые контактируют с графитовыми щетками. Якорь нужно извлечь из генератора и убедиться в отсутствии повреждений подшипников или обмотки. Обмотку проверяют с помощью тестера, установив щупы между кольцами – значение не должно превышать нескольких Ом.
Если щетки имеют значительный износ, их следует заменить новыми.
Основные неисправности
Часто можно столкнуться с ситуацией, когда зажигание включено, но индикатор генератора на приборной панели не светится. Это обычно указывает на следующие проблемы:
- обрыв проводов;
- сгоревший предохранитель.
В такой ситуации необходимо проверить все провода, идущие от генератора. Если обнаружится поврежденный провод, его следует заменить.
Также может возникнуть ситуация, когда:
- индикатор не светится;
- аккумулятор быстро разряжается, даже после недавней подзарядки;
- остальные приборы функционируют нормально.
Эти симптомы явно указывают на неисправность генератора. Возможные причины могут быть следующими:
- замыкание диода;
- потеря контакта на обмотке;
- поломка реле;
- неисправность держателей щеток.
Тем не менее, нередко причиной может быть просто обрыв провода между генератором и панелью или сгоревшая лампочка.
Если лампочка загорается при включенном зажигании и аккумулятор заряжается, стоит проверить работоспособность регулятора напряжения.
Когда двигатель запущен, индикатор может светиться слишком ярко или, наоборот, слишком тускло. Это может указывать на недостаточное натяжение приводного ремня. В норме он не должен прогибаться более чем на 10 миллиметров при нажатии пальцем. Если на ремне видны явные следы износа, его также следует заменить.
Иногда генератор может не функционировать из-за замыкания обмотки статора на массу или разрыва электрической цепи.
Кроме того, на якоре могут отходить выводы контактных колец от обмотки, которые можно припаять обратно.
Громкий шум, исходящий от генератора, скорее всего, свидетельствует о неисправности подшипников.
Демонтаж генератора
Сначала необходимо отключить аккумулятор, чтобы полностью обесточить электрическую систему автомобиля.
Затем выполняются следующие шаги:
- отсоединяются все провода от генератора;
- ослабляются гайки, которые фиксируют его на месте;
- прибор поднимается, и снимается ремень;
- полностью откручиваются винты, которые крепят планку к блоку цилиндров;
- под двигателем находятся болты, удерживающие кронштейн – их следует удалить;
- генератор извлекается.
Устранение неисправностей
Проверка генератора на ВАЗ-2109 может быть необходима в случае, если вы заметили проблемы с зарядкой аккумулятора, странные звуки или другие аномалии в работе электросистемы автомобиля. Для устранения неисправностей следует выполнить несколько шагов.
1. Визуальный осмотр
Первым делом проведите визуальный осмотр генератора. Убедитесь, что на его корпусе нет трещин, повреждений или следов коррозии. Проверьте состояние проводов и разъемов, которые подключены к генератору. Обратите внимание на наличие окисления на контактах, которое может привести к плохому соединению и, как следствие, к недостаточной зарядке аккумулятора.

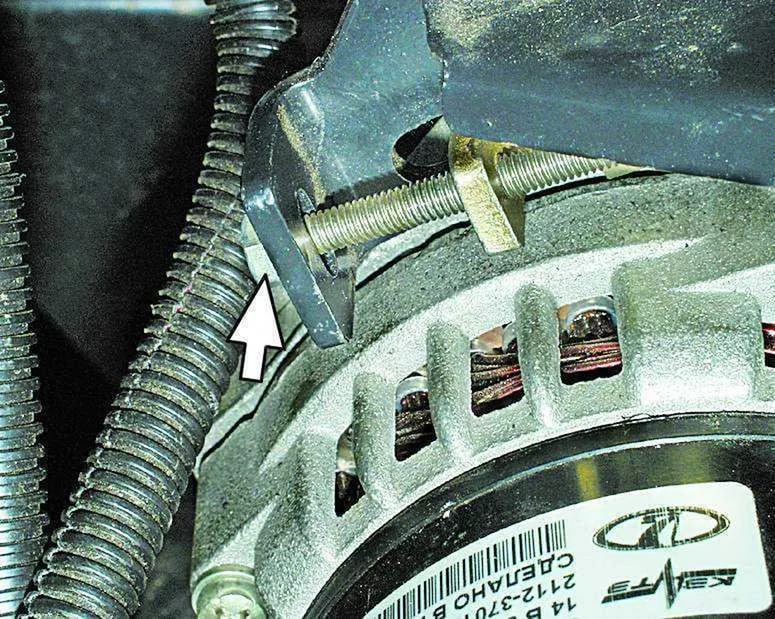

2. Проверка натяжения ремня
Натяжение ремня генератора также играет важную роль в его работе. Если ремень слишком слабый, генератор не сможет развивать необходимую мощность. Проверьте натяжение ремня: он должен быть натянут так, чтобы при нажатии на него пальцем, прогиб не превышал 1-2 см. Если ремень слишком слабый, отрегулируйте его натяжение или замените на новый.
3. Измерение напряжения на выходе генератора
Для проверки работоспособности генератора необходимо измерить напряжение на его выходе. Для этого вам понадобятся мультиметр и некоторые навыки работы с электрическими приборами. Подключите мультиметр к клеммам генератора (положительная клемма к выводу “+” и отрицательная клемма к выводу “-“). Запустите двигатель и проверьте напряжение. Оно должно находиться в пределах 13,5-14,5 В при работающем двигателе. Если напряжение ниже, это может указывать на неисправность генератора.
4. Проверка диодов и щеток
Если напряжение на выходе генератора не соответствует норме, возможно, проблема заключается в диодах или щетках. Для проверки щеток необходимо снять генератор с автомобиля. Осмотрите щетки на предмет износа: они должны быть не короче 5-6 мм. Если они изношены, замените их. Также проверьте диоды на наличие пробоев с помощью мультиметра в режиме проверки диодов. Если диоды неисправны, их следует заменить.
5. Тестирование на стенде
Если после всех проверок генератор все еще не работает должным образом, рекомендуется провести тестирование на стенде. Это позволит более точно определить неисправности и выявить скрытые проблемы, которые невозможно обнаружить при визуальном осмотре или с помощью мультиметра.
Следуя этим шагам, вы сможете самостоятельно выявить и устранить основные неисправности генератора на ВАЗ-2109. Однако, если вы не уверены в своих силах или не имеете необходимого оборудования, лучше обратиться к специалистам для диагностики и ремонта.
Вопрос-ответ
Как проверить, работает ли генератор на ВАЗ-2109?
Первое, что нужно сделать, это проверить напряжение на клеммах с помощью вольтметра. На холостых оборотах двигателя, если генератор ВАЗ 2109 исправен, напряжение должно быть в пределах 13,8-14,5 вольт. Также можно приложить руку к нему при работающем двигателе (пока он не сильно нагрелся) для проверки вибрации.
Как проверить генератор автомобиля в домашних условиях?
Как проверить генератор на легковом автомобиле? Переведите мультиметр в режим измерения постоянного напряжения. Подключите клеммы мультиметра к соответствующим клеммам аккумулятора («минус» к «минусу», «плюс» к «плюсу»). Замерьте напряжение АКБ — нормой является значение 12,5–12,6 В. Запустите двигатель автомобиля.
Как узнать, что генератор не исправен?
Чтобы определить, что генератор не исправен, обратите внимание на признаки, такие как отсутствие электричества при запуске устройства, странные звуки (шумы, скрежет), запах гари, перегрев, а также неравномерная работа или мигание ламп. Также стоит проверить уровень масла и состояние свечей зажигания, а при наличии индикаторов на панели управления — их сигналы.
Советы
СОВЕТ №1
Перед началом проверки генератора убедитесь, что у вас есть все необходимые инструменты: мультиметр, ключи и отвертки. Это поможет избежать лишних перерывов в процессе работы и сделает проверку более эффективной.
СОВЕТ №2
Проверьте состояние ремня генератора. Он должен быть натянут правильно и не иметь трещин или износа. Слабый или поврежденный ремень может привести к недостаточной производительности генератора.
СОВЕТ №3
Используйте мультиметр для измерения напряжения на выходе генератора. При работающем двигателе напряжение должно быть в пределах 13,5-14,5 В. Если значение ниже, это может указывать на неисправность генератора или его компонентов.
СОВЕТ №4
Обратите внимание на состояние щеток и коллекторов генератора. Износ щеток может привести к плохому контакту и снижению эффективности работы. Если щетки изношены, их следует заменить.
