В статье рассмотрим схему выхлопной системы инжекторного автомобиля ВАЗ-2115, популярного благодаря техническим характеристикам и экономичности. Выхлопная система обеспечивает эффективную работу двигателя и снижает вредные выбросы. Обсудим устройство системы, включая лямбда-зонд, который контролирует состав выхлопных газов и его влияние на экологические показатели. Эта информация будет полезна владельцам ВАЗ-2115 и автолюбителям, интересующимся устройством инжекторных автомобилей.

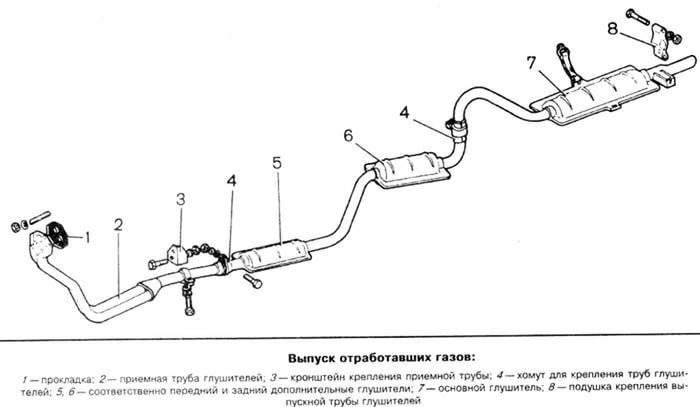

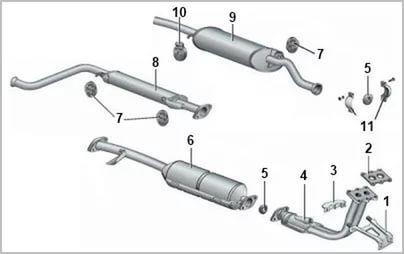

Устройство выхлопной системы
Все элементы газоотводной системы автомобиля ВАЗ-2115 легко демонтируются, что дает возможность самостоятельно заменить их без помощи профессионалов. К основным компонентам газоотводного узла относятся:
- Крепление приемной трубы с помощью кронштейна.
- Прокладка, находящаяся между трубой и впускным коллектором.
- Прижимная часть кронштейна (в виде пластины).
- Труба, предназначенная для приема выхлопных газов из двигателя.
- Металлографитовая прокладка в форме кольца.
- Катализатор.
- Резиновая подушка для крепления.
- Первый (дополнительный) глушитель.
- Основной глушитель.
- Задняя подушка для крепления.
- Хомут для крепления (также известный как скоба).
Где находится реле бензонасоса ВАЗ 2115
Большинство из перечисленных деталей расположены под днищем автомобиля, что делает их подверженными механическим повреждениям.
Причинами повреждений могут быть не только внешние факторы (чаще всего это происходит при попадании в ямы или на участки с плохой проходимостью), но и воздействие химических веществ или влияние климатических условий.
Эксперты отмечают, что схема выхлопной системы ВАЗ-2115 инжектор играет ключевую роль в обеспечении эффективной работы двигателя и снижении уровня выбросов. Основные компоненты системы, такие как катализатор и глушитель, способствуют оптимизации процессов сгорания и минимизации шума. Специалисты подчеркивают важность регулярного обслуживания выхлопной системы, так как даже небольшие повреждения могут привести к ухудшению производительности автомобиля и увеличению расхода топлива. Кроме того, правильная схема выхлопа способствует улучшению динамики автомобиля, что особенно важно для владельцев, стремящихся к повышению комфорта и безопасности вождения. В целом, грамотный подход к проектированию и обслуживанию выхлопной системы ВАЗ-2115 инжектор является залогом надежной работы автомобиля на протяжении многих лет.
Как заметить неисправность узла
Определить необходимость замены компонентов выхлопной системы на ВАЗ-2115 с 8-клапанным двигателем довольно просто. С этой задачей справится даже новичок в автолюбительстве, так как основные признаки проблемы включают сильный запах выхлопных газов в салоне и повышенный уровень шума. Наиболее распространенные неисправности обычно связаны с основным или дополнительным глушителем, а также с прокладками между соединениями, которые могут со временем выгорать.
Наиболее распространенные неисправности можно классифицировать следующим образом:
- механические повреждения глушителя;
- выгорание прокладок;
- повреждение гофры;
- ослабление соединений на стыках;
- трещины в трубах системы.
Обнаружить проблемы можно с помощью визуального осмотра. Опытные мастера советуют для этого снять газоотводные элементы. Это позволит внимательно осмотреть их со всех сторон и выявить даже незначительные повреждения. После того как вы проведете визуальную проверку системы, следует приобрести необходимые запчасти и приступить к ремонту, который можно выполнить самостоятельно.
Если внешних повреждений не обнаружено, можно попробовать заменить внутренний резонатор. Этот метод ремонта подойдет тем, кто умеет работать со сварочным оборудованием.
Небольшие прогары и отверстия можно заделать герметиком. Важно учесть, что он должен выдерживать температуру до 1000 градусов. Перед нанесением герметика необходимо тщательно очистить и обезжирить поверхности.
| Компонент выхлопной системы | Назначение | Особенности для ВАЗ-2115 инжектор |
|---|---|---|
| Выпускной коллектор | Сбор выхлопных газов из цилиндров двигателя | Обычно чугунный, крепится к головке блока цилиндров |
| Приемная труба (штаны) | Соединение выпускного коллектора с катализатором | Может иметь гофру для компенсации вибраций |
| Каталитический нейтрализатор (катализатор) | Очистка выхлопных газов от вредных примесей | Содержит драгоценные металлы (платина, палладий, родий); чувствителен к качеству топлива |
| Датчик кислорода (лямбда-зонд) | Измерение содержания кислорода в выхлопных газах | Устанавливается до и/или после катализатора для контроля его эффективности |
| Резонатор (средний глушитель) | Снижение уровня шума и пульсаций выхлопных газов | Уменьшает высокочастотные шумы |
| Основной глушитель (задний глушитель) | Дальнейшее снижение уровня шума | Уменьшает низкочастотные шумы, имеет сложную внутреннюю конструкцию |
| Выхлопная труба | Вывод отработанных газов в атмосферу | Обычно заканчивается декоративным патрубком |
| Крепежные элементы и прокладки | Обеспечение герметичности и надежности соединений | Важно использовать качественные прокладки для предотвращения утечек |
Интересные факты
Вот несколько интересных фактов о схеме выхлопной системы ВАЗ-2115 с инжекторным двигателем:
-
Двухкамерный каталитический нейтрализатор: Выхлопная система ВАЗ-2115 оснащена двухкамерным каталитическим нейтрализатором, который эффективно снижает уровень токсичных выбросов. Это позволяет автомобилю соответствовать современным экологическим стандартам, что особенно важно для инжекторных моделей, которые имеют более строгие требования к выбросам по сравнению с карбюраторными.
-
Оптимизация потока: Конструкция выхлопной системы ВАЗ-2115 была разработана с учетом оптимизации потока выхлопных газов. Это позволяет улучшить производительность двигателя и повысить его эффективность. Правильное распределение и форма трубопроводов помогают снизить сопротивление, что в свою очередь способствует улучшению динамических характеристик автомобиля.
-
Звуковая изоляция: Выхлопная система ВАЗ-2115 включает в себя несколько глушителей, которые не только уменьшают уровень шума, но и помогают сгладить звук работы двигателя. Это делает поездки более комфортными, что особенно важно для инжекторных моделей, которые часто используются в городских условиях.
Эти факты подчеркивают важность выхлопной системы как ключевого элемента, влияющего на производительность, экологичность и комфорт автомобиля.
Замена глушителя
На примере замены одной из деталей мы продемонстрируем, что ремонт выхлопной системы и демонтаж ее компонентов не представляет особой сложности. Для выполнения работы вам потребуется установить автомобиль в гараже над ямой или на эстакаду. Разобрать этот узел достаточно просто:
- отсоедините основной и дополнительный глушитель;
- отогните крюки подвесных ремней;
- снимите кронштейны;
- извлеките основной глушитель, который крепится на подушках.
Снятие вентилятора печки ВАЗ-2115
После этого вам нужно будет собрать все в обратном порядке, но вместо старой детали установите новую на подушки. Если крепления хомута, соединяющего резонатор и трубу глушителя, загрязнены, очистите их с помощью металлической щетки.
Перед тем как собрать систему, тщательно очистите кольцо-прокладку. Рекомендуется нанести на нее термостойкий герметик для надежного уплотнения выхлопных газов внутри системы. Этот метод замены глушителя также подойдет, если вы планируете тюнинг своего автомобиля.
Многие владельцы автомобилей ВАЗ-2115 устанавливают спортивные глушители, которые обеспечивают совершенно другой звук. В этом случае можно не дожидаться появления неисправностей. Кроме того, новый глушитель может улучшить экологические характеристики автомобиля, снижая количество выхлопных газов, выбрасываемых в атмосферу после замены этой детали. Учтите, что спортивные или улучшенные модели глушителей будут стоить дороже стандартных запасных частей.
Снятие генератора ВАЗ-2115
Если вы намерены тюнинговать свое авто, будьте готовы к значительным расходам. Приобретайте только новые запасные части от известных производителей. Не стоит пытаться с помощью сварки преобразовать обычную деталь в спортивную модификацию — такая самодельная конструкция прослужит недолго. По этой причине мы рекомендуем заменять элементы выхлопной системы целиком, а не пытаться их ремонтировать при возникновении неисправностей.
Тuning и модификации выхлопной системы
Тюнинг и модификации выхлопной системы ВАЗ-2115 инжектор являются популярными среди автолюбителей, стремящихся улучшить характеристики своего автомобиля. Выхлопная система играет ключевую роль в производительности двигателя, а также влияет на звук работы мотора и общую эстетическую составляющую автомобиля.
Первым шагом в тюнинге выхлопной системы является замена стандартного глушителя на более производительный. Специальные спортивные глушители обеспечивают меньшие сопротивления потоку выхлопных газов, что способствует увеличению мощности двигателя. Такие глушители часто изготавливаются из нержавеющей стали, что обеспечивает их долговечность и устойчивость к коррозии.
Следующим этапом может стать установка прямоточной выхлопной системы. Прямоточные системы не имеют дополнительных перегородок и изгибов, что значительно снижает сопротивление потоку газов. Это позволяет двигателю «дышать» лучше, что в свою очередь приводит к увеличению мощности и улучшению отклика на нажатие педали акселератора. Однако стоит учитывать, что прямоточные системы могут значительно увеличить уровень шума, что не всегда приемлемо для городских условий.
Также стоит обратить внимание на диаметр труб. Увеличение диаметра выхлопных труб может привести к улучшению производительности, особенно на высоких оборотах. Однако слишком большой диаметр может негативно сказаться на крутящем моменте на низких оборотах, поэтому важно найти оптимальное соотношение.
Не менее важным аспектом является установка спортивных катализаторов или их полное удаление. Спортивные катализаторы обеспечивают более эффективную фильтрацию выхлопных газов, что также способствует увеличению мощности. Однако удаление катализатора может привести к увеличению токсичности выхлопа и негативным последствиям для экологии, поэтому этот шаг требует взвешенного подхода.
Кроме того, для достижения максимального эффекта от модификаций выхлопной системы рекомендуется провести настройку двигателя. Это может включать в себя перепрошивку ЭБУ, что позволит оптимизировать работу двигателя с учетом новых характеристик выхлопной системы. Настройка поможет улучшить не только мощность, но и экономичность автомобиля.
В заключение, тюнинг и модификации выхлопной системы ВАЗ-2115 инжектор могут значительно улучшить характеристики автомобиля, однако важно учитывать все аспекты и возможные последствия. Правильный выбор компонентов и их установка помогут добиться желаемого результата без ущерба для других систем автомобиля.
Читайте также:
Вопрос-ответ
Из чего состоит выхлоп ВАЗ 2115?
Он состоит из нескольких элементов, таких как корпус, внутренняя труба, резонатор и глушитель. Корпус глушителя крепится к выхлопной трубе и защищает ее от повреждений. Внутренняя труба проходит через корпус и соединяет резонатор с глушителем.
Какая максимальная скорость на ВАЗ 2115?
Максимальная скорость Lada (ВАЗ) 2115 — 155-190 км/ч.
Советы
СОВЕТ №1
Перед началом работы с выхлопной системой ВАЗ-2115 инжектор, обязательно ознакомьтесь с технической документацией вашего автомобиля. Это поможет вам понять особенности конструкции и избежать ошибок при ремонте или замене деталей.
СОВЕТ №2
Используйте качественные запчасти и расходные материалы. При замене элементов выхлопной системы, таких как катализатор или глушитель, выбирайте проверенные бренды, чтобы обеспечить долговечность и надежность работы системы.
СОВЕТ №3
Регулярно проверяйте состояние выхлопной системы. Обратите внимание на наличие трещин, коррозии или утечек. Раннее выявление проблем поможет избежать серьезных поломок и снизит уровень вредных выбросов.
СОВЕТ №4
При установке новой выхлопной системы, следите за правильной герметизацией соединений. Используйте специальные уплотнители и герметики, чтобы предотвратить утечки и обеспечить оптимальную работу двигателя.
