В этой статье рассмотрим процесс снятия генератора с автомобиля ВАЗ-2114. Генератор заряжает аккумулятор и обеспечивает электричеством все системы автомобиля, поэтому его исправная работа критична для надежности транспортного средства. Пошаговая инструкция поможет избежать ошибок и упростит задачу, что особенно полезно для автолюбителей, желающих выполнить работу самостоятельно.
Как устроен генератор на ВАЗ-2114
Для начала важно отметить, что генератор представляет собой трехфазное устройство, функционирующее на основе переменного тока. Он оборудован специальным блоком выпрямителей, который преобразует переменный ток в постоянный.
Как слить тосол с ВАЗ-2114
Ключевыми компонентами генератора на ВАЗ-2114 являются:
- Крышки. На генераторе присутствуют всего две крышки, выполненные из алюминия. Они имеют специальные пазы для установки подшипников. Задняя крышка дополнительно оснащена клеммой, обеспечивающей соединение с аккумулятором. Также имеется разъем, через который напряжение подается на обмотку возбуждения. Конденсатор, расположенный на задней крышке, служит для устранения радиопомех, а также там есть место для крепления щеток.
- Важной деталью является цилиндр сердечника статора, изготовленный из специального трансформаторного железа. Внутри него имеются пазы для укладки обмотки, а также выводы для подключения к блоку выпрямителей. Крышка фиксируется с помощью болтов.
- Обмотка возбуждения располагается на валу ротора и соединяется с медными кольцами для обеспечения контакта. Для установки приводного шкива используется шпоночная канавка, находящаяся в передней части вала.
- Щетки генератора этой модели автомобиля представляют собой единый узел, который соединен с электронным реле. Это реле защищено прочным корпусом и крепится к щеткодержателю.
- Внутри задней крышки находится блок диодов, состоящий из 9 элементов, из которых 6 являются основными. Они установлены на полукруглых алюминиевых пластинах, что способствует лучшему охлаждению полупроводников.
Снятие генератора на ВАЗ-2114 требует внимательности и соблюдения последовательности действий. Эксперты рекомендуют начать с отключения аккумулятора, чтобы избежать короткого замыкания. Затем следует снять ремень генератора, ослабив натяжитель. После этого необходимо открутить крепежные болты, фиксирующие генератор, и отсоединить электрические разъемы. Важно помнить, что некоторые детали могут быть расположены в труднодоступных местах, поэтому использование удлинителей и трещоток значительно упростит задачу. После завершения всех этапов генератор можно аккуратно извлечь. Завершив процесс, специалисты советуют проверить состояние крепежных элементов и проводки перед установкой нового генератора.
Как снять генератор ВАЗ-2114 самостоятельно
Чтобы диагностировать неисправность генератора, его необходимо снять. Генератор крепится на кронштейне, который находится на блоке двигателя.
Для разборки этой установки вам понадобятся следующие инструменты:
- головка на 15;
- рожковый ключ 17 × 19;
- гаечный ключ на 10;
- гаечный ключ на 13;
- монтировка.
Как проверить модуль зажигания ВАЗ-2114
Существует несколько способов демонтажа генератора, включая снятие защиты силового агрегата. Однако в этой статье мы расскажем, как выполнить эту процедуру, не затрагивая защиту:
- первым делом отсоедините клеммы от аккумулятора;
- затем немного ослабьте ремень и полностью его снимите, после чего демонтируйте натягивающий механизм;
- провода генератора, находящиеся в резиновом чехле, нужно отсоединить и отключить разъем, который отвечает за подачу напряжения на обмотку;

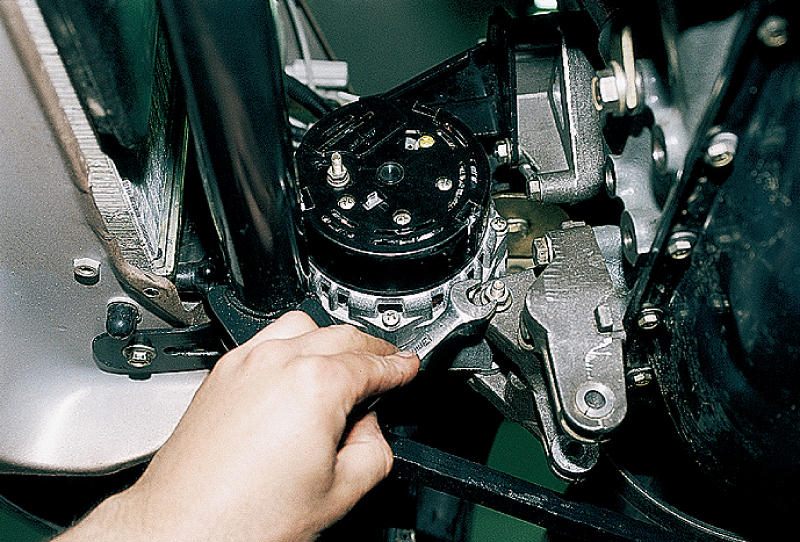

- теперь вы увидите, что генератор крепится с помощью гайки и длинного болта. Убрать их не так просто. Сначала открутите болты, которые удерживают кронштейн на блоке. Для этого используйте головку на 15. Если с первого раза не удается их найти, посмотрите на заднюю часть генератора. Скорее всего, вы сразу увидите нужные болты. Поверните генератор по часовой стрелке, и ось крепления к кронштейну снимется без особых усилий;
- с помощью ключа на 19 открутите гайку и извлеките ее вместе с втулкой.
Теперь, используя пробойник или аналогичный инструмент, выбейте ось из кронштейна. После этого генератор можно будет легко извлечь, подняв его вверх.
Замена щеток генератора на ВАЗ-2114
Читайте также:
Как видно, снять генератор с автомобиля ВАЗ-2114 довольно просто. Эта процедура доступна не только опытным мастерам, но и новичкам. Главное, чтобы у вас были все необходимые инструменты и данная статья под рукой. Однако если вы сомневаетесь в своих силах, лучше не рисковать и обратиться в проверенную станцию техобслуживания, где специалист не только снимет генератор, но и проведет его полную диагностику.
| Шаг | Действие | Примечания |
|---|---|---|
| 1 | Подготовка | Заглушите двигатель, отсоедините минусовую клемму аккумулятора. Подготовьте необходимые инструменты: ключи на 10, 13, 17, головки, трещотку, удлинитель, монтировку или лом. |
| 2 | Снятие ремня генератора | Ослабьте натяжной болт генератора (ключ на 17). Сдвиньте генератор к двигателю, чтобы ослабить натяжение ремня. Снимите ремень со шкива генератора. |
| 3 | Отсоединение проводов | Отсоедините силовой провод (толстый, под гайкой на 13) от генератора. Отсоедините тонкий провод (возбуждение) от генератора. |
| 4 | Откручивание креплений | Открутите верхний болт крепления генератора (ключ на 17). Открутите нижний болт крепления генератора (ключ на 17). |
| 5 | Извлечение генератора | Аккуратно извлеките генератор из моторного отсека. Возможно, потребуется немного покачать его или использовать монтировку для ослабления закисших креплений. |
| 6 | Установка нового генератора (обратная последовательность) | Установите новый генератор на место, закрутите нижний и верхний болты крепления. Подсоедините провода (сначала тонкий, затем силовой). Наденьте ремень на шкив генератора и натяните его, затянув натяжной болт. Подсоедините минусовую клемму аккумулятора. |
Интересные факты
Вот несколько интересных фактов, связанных с процессом снятия генератора на ВАЗ-2114:
-
Специфика конструкции: Генератор на ВАЗ-2114 имеет уникальную конструкцию, которая позволяет легко его снять без необходимости разборки других узлов. Это делает процесс более быстрым и удобным для владельцев автомобилей, что особенно важно при экстренной замене.
-
Электрическая безопасность: Перед снятием генератора важно отключить аккумулятор. Это не только предотвращает короткое замыкание, но и защищает электронику автомобиля от возможных повреждений. Многие автолюбители забывают об этом шаге, что может привести к неприятным последствиям.
-
Регулировка натяжения ремня: При снятии генератора стоит обратить внимание на состояние и натяжение ремня генератора. Правильная регулировка натяжения ремня не только продлевает срок службы генератора, но и улучшает его работу. Это также может быть хорошей возможностью для замены ремня, если он изношен.
Эти факты подчеркивают важность внимательности и аккуратности при выполнении работ с генератором на ВАЗ-2114.
Советы по диагностике неисправностей генератора перед его снятием
Перед тем как приступить к снятию генератора с автомобиля ВАЗ-2114, важно провести диагностику его состояния. Это поможет избежать ненужных затрат времени и усилий, если проблема заключается не в самом генераторе. Вот несколько шагов, которые помогут вам определить, действительно ли генератор нуждается в снятии.
1. Визуальный осмотр
Начните с визуального осмотра генератора. Проверьте наличие видимых повреждений, таких как трещины на корпусе, следы коррозии или утечки масла. Обратите внимание на состояние проводов и разъемов: они должны быть чистыми и не иметь повреждений.
2. Проверка зарядки аккумулятора
Используйте мультиметр для проверки напряжения на клеммах аккумулятора. При работающем двигателе напряжение должно находиться в пределах 13,5-14,5 В. Если напряжение ниже, это может указывать на неисправность генератора.
3. Проверка ремня генератора
Убедитесь, что ремень генератора не изношен и правильно натянут. Слабый или поврежденный ремень может привести к недостаточной зарядке аккумулятора. Проверьте, нет ли на ремне трещин или других повреждений.
4. Слушайте звуки
При работе двигателя обратите внимание на посторонние звуки, исходящие от генератора. Скрип, стук или гул могут указывать на проблемы с подшипниками или другими внутренними компонентами генератора.
5. Проверка индикатора на приборной панели
Обратите внимание на индикаторы на приборной панели. Если загорается лампочка, указывающая на неисправность зарядки, это может быть признаком того, что генератор не работает должным образом.
6. Тестирование генератора
Если у вас есть возможность, проведите тестирование генератора на стенде. Это позволит точно определить его работоспособность и выявить возможные неисправности.
Если после всех этих проверок вы пришли к выводу, что генератор действительно неисправен, можно переходить к его снятию. Помните, что правильная диагностика поможет избежать ненужных затрат и упростит процесс ремонта.
Вопрос-ответ
Какие инструменты понадобятся для снятия генератора с ВАЗ-2114?
Для снятия генератора с ВАЗ-2114 вам понадобятся: ключи на 10 и 13, отвертка, плоскогубцы, а также, возможно, трещотка с набором головок. Также рекомендуется иметь под рукой фонарик для лучшей видимости в труднодоступных местах.
Как правильно отключить аккумулятор перед снятием генератора?
Перед началом работы обязательно отключите аккумулятор. Для этого сначала снимите отрицательную клемму (обычно черную), а затем положительную (красную). Это предотвратит короткое замыкание и защитит электрооборудование автомобиля.
Сколько времени обычно занимает процесс снятия генератора?
Процесс снятия генератора с ВАЗ-2114 обычно занимает от 1 до 2 часов, в зависимости от вашего опыта и наличия необходимых инструментов. Если вы делаете это впервые, возможно, потребуется больше времени для изучения процесса.
Советы
СОВЕТ №1
Перед началом работы обязательно отключите аккумулятор. Это предотвратит случайное короткое замыкание и обеспечит вашу безопасность во время снятия генератора.
СОВЕТ №2
Запоминайте или фиксируйте порядок снятия проводов и крепежных элементов. Это поможет вам избежать путаницы при установке нового генератора и сэкономит время.
СОВЕТ №3
Используйте качественные инструменты, такие как головки и ключи, чтобы избежать повреждения крепежных элементов. Это также облегчит процесс снятия генератора.
СОВЕТ №4
После снятия генератора проверьте его на наличие повреждений и загрязнений. Это поможет вам определить, нужно ли его ремонтировать или заменять, прежде чем устанавливать новый.
