Замена клапанов на ВАЗ-2114 с 8-клапанным двигателем — важная процедура, необходимая автовладельцам. Со временем клапаны изнашиваются или повреждаются, что снижает мощность двигателя и увеличивает расход топлива. В этой статье мы рассмотрим, как самостоятельно выполнить замену клапанов, что поможет сэкономить на услугах автосервиса и приобрести полезные навыки ремонта. Следуя пошаговым инструкциям, вы сможете успешно справиться с этой задачей и восстановить работоспособность автомобиля.
Где располагается ремень ГРМ
Следить за состоянием ремня ГРМ и его работоспособностью довольно просто, так как эта деталь сразу же привлекает внимание при открытии капота. Он имеет зубчатую поверхность и проходит через коленчатый и распределительный валы, соединяя следующие элементы:
- помпу;
- распредвал;
- коленвал.
Поскольку ремень выполняет несколько функций одновременно, он может быстро выйти из строя, поэтому важно внимательно следить за его состоянием.
Если вы заметили, что ремень часто “сползает” со своего места или начинает рваться, его необходимо заменить как можно скорее. Об обрыве ремня в модели ВАЗ-2114 сигнализирует инжектор, загораясь на приборной панели, в то время как другие автомобили могут просто заглохнуть в пути, и водителю не удастся самостоятельно запустить двигатель. Однако не только обрыв ремня может стать причиной замены клапанов; нередко клапаны требуют замены из-за нарушения зазора в моторной цепи. Если автовладелец заметит, что клапаны расположены неправильно, эксплуатация автомобиля строго запрещена до полной замены направляющих клапанов. Эту работу можно выполнить самостоятельно, хотя процесс может занять время. С ней справится любой автолюбитель, если будет следовать инструкциям профессионалов.
Этапы замены клапанов

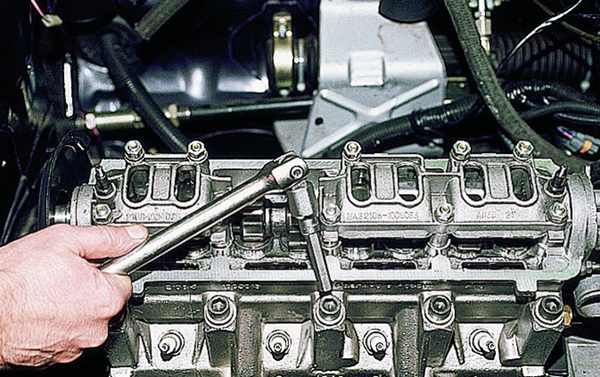

- В первую очередь необходимо демонтировать головку блока цилиндров (ГБЦ) с автомобиля:
- отключите аккумулятор и снимите его;
- слейте охлаждающую жидкость и моторное масло в отдельные контейнеры;
- полностью снимите вакуумные шланги, прокладки ГБЦ и системы охлаждения;
- снимите крышку ГБЦ, извлеките ремень и кожух ГРМ;
- открутите крепления, фиксирующие ГБЦ, с помощью ключа.
- После снятия головки блока цилиндров можно приступить к замене клапанов. Перед началом работы подготовьте специальный инструмент, называемый съемником. Хотя можно использовать и подручные средства, такие как зубило и молоток, это усложнит процесс:
- снимите распредвал и газораспределительный вал с ГБЦ;
- с помощью съемника или молотка с зубилом закрепите шпильки на газораспределительном вале;
- под “тарелку” клапанов подложите подставку и удалите “сухари”;

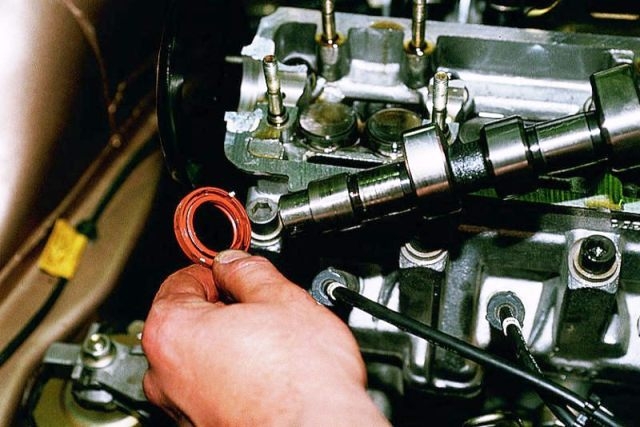

- снимите сальники. Для удобства извлечения сальников распредвала специалисты рекомендуют использовать зажим, который нужно аккуратно прижать к сальнику и поворачивать его в разные стороны;
- извлеките пружины и “тарелку”, находящуюся под ними.
- Извлеките клапаны, которые пришли в негодность.
На этом процесс замены клапанов можно считать завершенным, а сборку следует производить в обратном порядке.
Замена клапанов на ВАЗ-2114 с 8 клапанами — задача, требующая определенных навыков и знаний. Эксперты отмечают, что перед началом работы важно тщательно подготовиться: собрать необходимые инструменты и запчасти, а также ознакомиться с технической документацией. Процесс включает в себя снятие головки блока цилиндров, что требует аккуратности, чтобы не повредить прокладки и другие элементы.
После извлечения старых клапанов необходимо проверить их состояние и при необходимости заменить. Установка новых клапанов должна производиться с соблюдением всех рекомендаций производителя, включая правильный момент затяжки. Важно также обратить внимание на регулировку зазоров, что обеспечит корректную работу двигателя.
Опытные механики подчеркивают, что замена клапанов — это не только техническая задача, но и возможность улучшить характеристики двигателя, если использовать качественные запчасти. В целом, при наличии необходимых знаний и инструментов, замена клапанов может быть выполнена самостоятельно, что позволит сэкономить на услугах автосервиса.
Замена поршневых колец
Процедура замены поршневых колец, которые чаще всего выходят из строя из-за механических повреждений, выполняется в следующем порядке:
- снимается защитная крышка клапанов;
- отключается масса от двигателя;
- отвинчивается крепеж, который фиксирует кронштейн головки блока;
- отсоединяется крепление термостата;
- термостат осторожно отодвигается в сторону, снимаются хомуты и соединительные шланги;
- отвинчивается фиксатор натяжного ролика и кронштейна;
- снимается ремень ГРМ и натяжной ролик;
- коленвал поворачивается так, чтобы нужный поршень оказался в «мертвой точке», что облегчит отвинчивание фиксаторов шатуна;
- после снятия крышки шатуна поршень извлекается, аналогичную процедуру следует провести и с остальными цилиндрами.
После этого необходимо удалить с поверхности гарь и нагар, чтобы увидеть маркировку поршневых колец, приобрести аналогичные детали и установить их в обратном порядке.
Замена гидрокорректора фар ВАЗ-2114
Читайте также:
Как видно, замена клапанов, хоть и требует определенных усилий, но не является слишком сложной задачей, поэтому любой автолюбитель сможет справиться с этой работой, если будет следовать инструкциям и рекомендациям. Кроме того, видеоуроки на интернет-ресурсах, доступные в любое время, значительно упростят процесс замены и помогут ответить на любые вопросы, касающиеся замены клапанов для ВАЗ-2114.
https://youtube.com/watch?v=gFbp0k0bdIk
| Этап работы | Необходимые инструменты и материалы | Важные нюансы и советы |
|---|---|---|
| Подготовка к работе | Набор ключей (рожковые, накидные, торцевые), головки, трещотка, удлинители, отвертки (крестовая, плоская), пассатижи, плоскогубцы, молоток, ветошь, емкость для слива антифриза, перчатки, защитные очки. | Отключите аккумулятор. Дайте двигателю остыть. Слейте антифриз. Зафиксируйте автомобиль на ровной поверхности. |
| Демонтаж ГБЦ | Ключи для откручивания болтов ГБЦ, динамометрический ключ, съемник для распредвала (опционально), маркер, емкость для болтов. | Отсоедините все патрубки, провода и шланги, идущие к ГБЦ. Открутите болты крепления ГБЦ в определенной последовательности (см. мануал). Будьте осторожны, ГБЦ тяжелая. |
| Разборка ГБЦ | Съемник клапанов, рассухариватель, пинцет, магнит, емкости для клапанов и сухарей, керосин или очиститель карбюратора, щетка по металлу. | Снимите распредвал. Рассухарьте клапаны, аккуратно извлекая сухари и тарелки. Пометьте каждый клапан, чтобы установить его на свое место. Очистите клапаны от нагара. |
| Дефектовка и замена клапанов | Микрометр, штангенциркуль, набор для притирки клапанов (притирочная паста, присоска), новые клапаны, маслосъемные колпачки, направляющие втулки (при необходимости), развертка для направляющих. | Осмотрите клапаны на предмет износа, трещин, деформаций. Проверьте люфт клапанов в направляющих. При необходимости замените изношенные клапаны и маслосъемные колпачки. Притрите клапаны к седлам. |
| Сборка ГБЦ | Динамометрический ключ, рассухариватель, новые маслосъемные колпачки, новые прокладки (ГБЦ, клапанной крышки, впускного/выпускного коллектора), герметик (при необходимости), моторное масло. | Установите новые маслосъемные колпачки. Засухарьте клапаны. Установите распредвал. Установите новую прокладку ГБЦ. Затяните болты ГБЦ динамометрическим ключом в правильной последовательности и с нужным моментом. |
| Установка ГБЦ на двигатель | Ключи, отвертки, новые прокладки, герметик. | Подсоедините все патрубки, провода и шланги. Установите клапанную крышку с новой прокладкой. Залейте антифриз. Подключите аккумулятор. |
| Проверка и регулировка | Набор щупов, ключи для регулировки клапанов. | Запустите двигатель. Проверьте отсутствие течей. Прогрейте двигатель до рабочей температуры. Отрегулируйте зазоры клапанов (при необходимости). |
Интересные факты
Вот несколько интересных фактов о замене клапанов на ВАЗ-2114 с 8-клапанным двигателем:
-
Специфика конструкции: ВАЗ-2114 имеет 8-клапанный двигатель, что означает, что у него всего 8 клапанов — 4 впускных и 4 выпускных. Это упрощает процесс замены клапанов по сравнению с 16-клапанными двигателями, так как меньше деталей и проще доступ к клапанам.
-
Необходимость регулировки зазоров: После замены клапанов важно правильно отрегулировать зазоры между клапанами и толкателями. Это критически важно для обеспечения нормальной работы двигателя и предотвращения его повреждения. Для этого используется специальный инструмент — щуп.
-
Использование качественных комплектующих: При замене клапанов рекомендуется использовать оригинальные или качественные аналоги, так как низкокачественные детали могут привести к быстрому износу или даже поломке двигателя. Также стоит обратить внимание на состояние седел клапанов и при необходимости провести их обработку или замену.
Эти факты подчеркивают важность тщательной подготовки и выполнения работ при замене клапанов, чтобы обеспечить надежную и долговечную работу двигателя.
https://youtube.com/watch?v=1IoyJwKCKOo
Проверка и замена прокладок головки блока цилиндров
Замена прокладок головки блока цилиндров (ГБЦ) является важным этапом в процессе замены клапанов на ВАЗ-2114. Прокладки обеспечивают герметичность соединения между головкой блока и цилиндрами, предотвращая утечку масла и охлаждающей жидкости. Если прокладки изношены или повреждены, это может привести к серьезным проблемам с двигателем.
Перед началом работы необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся:
- Набор ключей и головок
- Динамометрический ключ
- Новый комплект прокладок ГБЦ
- Очиститель для деталей
- Шпатель или скребок для удаления старой прокладки
- Масло для смазки новых прокладок
Первым шагом является снятие головки блока цилиндров. Для этого необходимо:
- Слить охлаждающую жидкость из системы охлаждения.
- Отсоединить все необходимые элементы, такие как впускной и выпускной коллекторы, свечи зажигания, датчики и другие компоненты, которые могут мешать снятию ГБЦ.
- Открутить болты крепления головки блока, следуя порядку, указанному в сервисной документации. Это поможет избежать деформации головки.
- Аккуратно снять головку блока, избегая повреждений.
После снятия головки блока необходимо проверить состояние старой прокладки. Если на ней есть трещины, износ или другие повреждения, это указывает на необходимость замены. Также стоит проверить поверхность головки блока и блока цилиндров на наличие задиров и деформаций. Для этого можно использовать специальный инструмент или линейку.
Перед установкой новой прокладки необходимо тщательно очистить поверхности от остатков старой прокладки и загрязнений. Для этого используйте очиститель для деталей и шпатель. Будьте осторожны, чтобы не повредить поверхности. После очистки рекомендуется проверить плоскостность головки блока с помощью линейки или специального инструмента.
Теперь можно установить новую прокладку. Убедитесь, что она соответствует модели вашего автомобиля. При установке прокладки рекомендуется смазать ее маслом, чтобы обеспечить лучшую герметичность и облегчить установку. Установите прокладку на место, следя за правильным расположением всех отверстий.
После установки прокладки, головка блока цилиндров устанавливается обратно на место. Закрутите болты крепления в порядке, указанном в инструкции, с использованием динамометрического ключа для обеспечения правильного момента затяжки. Это важно для предотвращения деформации головки и обеспечения герметичности соединения.
После завершения всех работ по замене прокладок, соберите все снятые элементы в обратном порядке, залейте охлаждающую жидкость и проверьте двигатель на наличие утечек. Убедитесь, что все системы работают корректно, и двигатель не перегревается.
Таким образом, замена прокладок головки блока цилиндров — это важный этап, который требует внимательности и аккуратности. Правильная установка новых прокладок обеспечит надежную работу двигателя и предотвратит возможные проблемы в будущем.
Вопрос-ответ
Сколько стоит заменить клапана на ВАЗ 2114?
От 20 700 руб. От 20 700 руб.
Сколько по времени занимает замена клапанов?
Замена клапанов обычно занимает от 10 до 20 часов, в зависимости от модели автомобиля и сложности работы.
Гнет ли клапана на 8 клапанном двигателе Ваз 2114?
ВАЗ 2114, как и многие другие автомобили с двигателями семейства ВАЗ, может гнуть клапана при обрыве ремня ГРМ. Это связано с конструкцией двигателя, который относится к так называемым “интерференционным” двигателям.
Советы
СОВЕТ №1
Перед началом замены клапанов обязательно ознакомьтесь с технической документацией вашего автомобиля. Это поможет вам понять порядок работы и избежать ошибок при разборке и сборке двигателя.
СОВЕТ №2
Используйте качественные инструменты и запчасти. Это не только упростит процесс замены клапанов, но и обеспечит надежность работы двигателя после ремонта.
СОВЕТ №3
Обязательно следите за чистотой в рабочей зоне. Пыль и грязь могут попасть в двигатель и вызвать серьезные повреждения, поэтому используйте чистые тряпки и защитные покрытия.
СОВЕТ №4
Не спешите при выполнении всех этапов замены клапанов. Тщательная работа и внимание к деталям помогут избежать повторного ремонта и сэкономить время и деньги в будущем.
