Датчик Холла — ключевой элемент системы зажигания автомобиля ВАЗ-2109, определяющий положение коленчатого вала и синхронизирующий работу двигателя. Неисправность датчика может вызвать проблемы с запуском, нестабильную работу двигателя и повышенный расход топлива. В статье рассмотрим диагностику неисправностей датчика Холла и пошаговый процесс его замены, что поможет вам самостоятельно решить проблемы и восстановить работоспособность автомобиля.
Где располагается датчик
На автомобилях ВАЗ серии 2109 данное устройство отвечает за замыкание и размыкание контактной группы. Сигнал, который поступает на датчик, преобразуется в электрическую форму. Через коммутатор он передается к катушке зажигания, где и возникает искра.

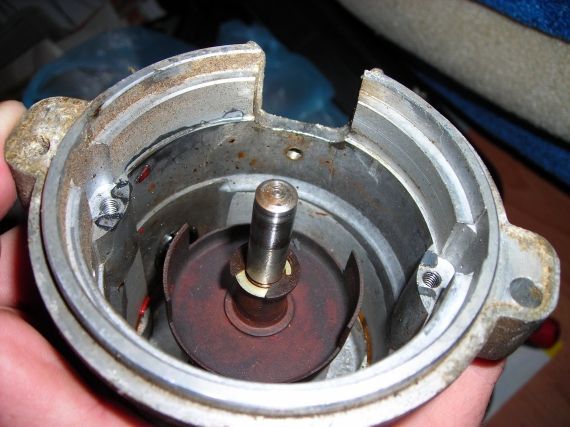

В карбюраторных моделях этот прибор располагается на распределителе зажигания, защищенный специальным экраном. Установка датчика осуществляется на специальной пластине с помощью двух болтов. В некоторых случаях могут применяться заклепки, что зависит от типа распределителя.
Замена датчика Холла на ВАЗ-2109 — процесс, требующий внимательности и аккуратности. Эксперты отмечают, что перед началом работы важно отключить аккумулятор, чтобы избежать короткого замыкания. Затем необходимо снять крышку распределителя зажигания, что позволит получить доступ к датчику. Специалисты рекомендуют использовать качественные инструменты, чтобы избежать повреждений.
После извлечения старого датчика следует установить новый, убедившись в правильной ориентации. Важно также проверить соединения и убедиться, что все контакты надежно зафиксированы. Завершив установку, необходимо подключить аккумулятор и протестировать работу системы зажигания. Эксперты подчеркивают, что правильная замена датчика Холла может значительно улучшить работу двигателя и повысить его эффективность.
Основные симптомы неисправностей
При неисправности данного узла в автомобиле «девятка» могут возникнуть следующие проблемы:
- Двигатель не запускается.
- Неполадки в работе двигателя в различных режимах. Наблюдаются рывки и отсутствие плавного движения.
- Двигатель не может поддерживать холостые обороты.
- Мотор глохнет без видимых причин.
- Уменьшение мощности двигателя.
Все перечисленные симптомы указывают на неисправность датчика Холла.
Из печки ВАЗ-2109 поступает холодный воздух.
| Этап замены | Описание действия | Необходимые инструменты |
|---|---|---|
| Подготовка | Отключите аккумуляторную батарею (снимите минусовую клемму). | Гаечный ключ на 10 |
| Отсоедините разъем от датчика Холла. | Руки | |
| Демонтаж старого датчика | Открутите винты крепления датчика Холла к трамблеру. | Отвертка крестовая |
| Аккуратно извлеките старый датчик из трамблера. | Руки | |
| Установка нового датчика | Установите новый датчик Холла в трамблер, совместив его с посадочным местом. | Руки |
| Закрутите винты крепления датчика Холла. | Отвертка крестовая | |
| Подсоедините разъем к новому датчику. | Руки | |
| Завершение | Подключите аккумуляторную батарею. | Гаечный ключ на 10 |
| Запустите двигатель и проверьте его работу. | Ключ зажигания |
Интересные факты
Вот несколько интересных фактов о замене датчика Холла на ВАЗ-2109:
-
Принцип работы датчика Холла: Датчик Холла работает на основе эффекта Холла, который заключается в том, что при прохождении электрического тока через проводник в магнитном поле возникает напряжение перпендикулярно току и магнитному полю. Это свойство позволяет датчику определять положение коленчатого вала и, соответственно, управлять зажиганием и впрыском топлива.
-
Симптомы неисправности: Признаки неисправного датчика Холла могут включать трудности с запуском двигателя, нестабильную работу на холостом ходу и потерю мощности. Иногда проблемы могут проявляться только при нагреве двигателя, что затрудняет диагностику.
-
Процесс замены: Замена датчика Холла на ВАЗ-2109 может быть выполнена самостоятельно, но требует аккуратности. Важно правильно установить новый датчик, чтобы он находился в нужном положении относительно магнитного колеса. Неправильная установка может привести к сбоям в работе двигателя. Также стоит обратить внимание на состояние проводки и разъемов, так как они могут быть причиной проблем, даже если сам датчик исправен.
Поиск и устранение поломок
Для выявления неисправностей в карбюраторном двигателе необходимо точно установить, что именно рассматриваемый элемент является источником всех проблем. В связи с этим, важно провести диагностику датчика.
Существует несколько методов проверки:
- Наиболее простой способ – заменить старый элемент на новый. Если все симптомы исчезнут, значит, проблема решена. В противном случае следует искать неисправности в других компонентах системы зажигания.
- Используя тестер, проверьте выходное напряжение. Если датчик исправен, значения должны находиться в пределах от 0,4 до 11 В.
- Можно смоделировать работу системы. Для этого необходимо извлечь колодку с тремя контактами, включить зажигание и замкнуть провода 3 и 6. Если появляется искра, это указывает на неисправность устройства.
Если у вас нет тестера, можно воспользоваться следующим методом проверки:
Читайте также:
- Подключите вывод катушки к свече зажигания.
- Присоедините резьбовую часть свечи к массе.
- Снимите каретку с датчиком и подключите разъем.
- Включите зажигание.
- Проведите отверткой рядом с прибором. Если на свече появилась искра, значит, все функционирует корректно.
Если вы обнаружили неисправность регулятора, потребуется заменить датчик на модели ВАЗ-2109.
Пошаговый процесс замены устройства
Перед началом замены убедитесь, что у вас есть стандартный набор инструментов.
Сначала необходимо снять трамблер с узла дополнительного оборудования, после чего можно переходить к замене:
- В первую очередь отключите аккумулятор (снимите минусовую клемму).
- Отсоедините бронепровода от трамблера и уберите шланг с вакуумного корректора.
- Вытяните газовый трос и отложите его в сторону.
- Открутите гайку кронштейна, которая удерживает провода. Этот элемент следует снять со шпильки и отодвинуть для удобства работы.
- На корпусе привода вспомогательных узлов и трамблера сделайте отметку в виде прямой линии, чтобы при сборке правильно установить момент зажигания.
- Отключите колодку с проводами.
- Извлеките заглушку из картера сцепления, с помощью отвертки проверьте маховик, чтобы поршень первого цилиндра находился в верхней мертвой точке (ВМТ).
- Открутите две гайки крепления и снимите трамблер.
Замена датчика осуществляется следующим образом:
- Открутите крышку трамблера.
- Снимите бегунок, немного потянув его вверх.
- Далее демонтируйте пылезащитную крышку.

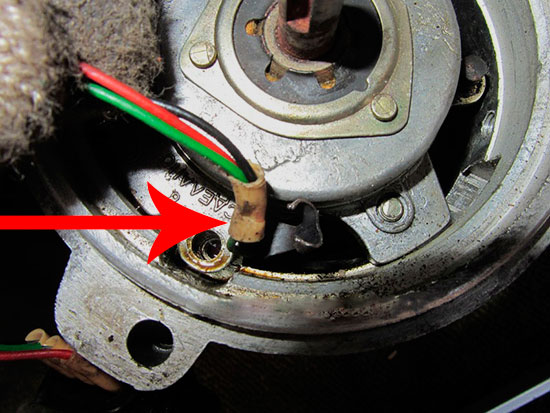

- Открутите крепежный болт и извлеките штекер.
- Открутите болты, фиксирующие опорную пластину датчика.
- После выкручивания фиксирующих болтов вакуумного корректора и снятия стопорного кольца, уберите корректор и тягу.
- Разжав зажим, извлеките провода.
- Снимите крепежную пластину, открутите болты фиксации и замените неисправный датчик.
Ремонт отопителя на ВАЗ-2109
После выполнения всех вышеуказанных шагов по замене датчика, сборка конструкции осуществляется в обратном порядке.
В заключение статьи отметим, что мы рассмотрели основные принципы работы датчика Холла на ВАЗ-2109. Исходя из представленной информации, вы сможете диагностировать неисправности этого узла в вашем автомобиле и при необходимости произвести замену устройства. Если вы считаете, что у вас недостаточно опыта для выполнения таких работ, мы рекомендуем обратиться к профессионалу.
Советы по выбору качественного датчика Холла
При выборе датчика Холла для замены на автомобиле ВАЗ-2109 важно учитывать несколько ключевых факторов, чтобы обеспечить надежную работу двигателя и избежать возможных проблем в будущем.
1. Совместимость с автомобилем: Перед покупкой датчика Холла убедитесь, что он совместим с моделью вашего автомобиля. Для ВАЗ-2109 подходят только определенные модели датчиков, поэтому лучше всего обратиться к руководству по эксплуатации или проконсультироваться с продавцом.
2. Производитель: Выбирайте датчики от известных и проверенных производителей. Известные бренды, такие как Bosch, Magneti Marelli или аналогичные, часто предлагают более высокое качество и надежность по сравнению с дешевыми аналогами. Обратите внимание на отзывы других автовладельцев о конкретных моделях датчиков.
3. Качество материалов: Осмотрите датчик на предмет качества сборки и материалов. Хороший датчик должен иметь прочный корпус, устойчивый к механическим повреждениям и воздействию высоких температур. Проверьте, чтобы все соединения были надежными и не имели видимых дефектов.
4. Гарантия: При покупке датчика Холла уточните наличие гарантии. Надежные производители обычно предлагают гарантию на свою продукцию, что является дополнительным подтверждением качества. Гарантия может варьироваться от нескольких месяцев до нескольких лет.
5. Цена: Не стоит гнаться за слишком низкой ценой, так как это может свидетельствовать о низком качестве товара. Сравните цены на датчики разных производителей и выберите оптимальный вариант, который будет сочетать в себе разумную цену и высокое качество.
6. Проверка перед установкой: Перед установкой нового датчика Холла рекомендуется провести его проверку. Убедитесь, что он работает корректно, и нет никаких механических повреждений. Это поможет избежать дополнительных затрат на повторную замену в случае некачественного товара.
Следуя этим советам, вы сможете выбрать качественный датчик Холла для вашего ВАЗ-2109, что обеспечит надежную работу двигателя и продлит срок службы автомобиля.
Вопрос-ответ
Как снять датчики Холла?
Обычно датчик Холла крепится к углублённому пазу в статоре. Аккуратно выбейте датчик Холла из паза небольшой плоской отвёрткой или аналогичным инструментом. Запомните, какой провод к какой ножке датчика Холла подходит, так как это важно при установке нового датчика.
-
Читайте также:
Почему умирает датчик Холла?
Причинами выхода из строя сенсоров Холла hub-мотора могут быть повреждения механического характера, превышение номинальных рабочих параметров напряжения и тока, короткое замыкание вследствие попадания влаги, а также перегрев электродвигателя.
Как влияет датчик Холла на работу двигателя?
Датчик Холла регистрирует эти изменения и превращает их в электрические сигналы, поступающие в электронный блок управления автомобиля. Таким образом, система получает информацию о скорости вращения колеса и может корректировать работу тормозов или другой системы автомобиля.
Советы
СОВЕТ №1
Перед началом работы обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и защитит электронику автомобиля во время замены датчика Холла.
СОВЕТ №2
При снятии старого датчика Холла обратите внимание на его положение и способ подключения. Сделайте фотографии или запишите порядок соединений, чтобы избежать ошибок при установке нового датчика.
СОВЕТ №3
Используйте качественные инструменты и запчасти. Это не только упростит процесс замены, но и обеспечит надежную работу нового датчика Холла в будущем.
СОВЕТ №4
После установки нового датчика Холла проверьте его работу. Запустите двигатель и убедитесь, что он работает стабильно, а также проверьте наличие ошибок на бортовом компьютере, если таковой имеется.
