Тормозная система — ключевой элемент безопасности автомобиля. Владельцам ВАЗ-2109 важно знать ее устройство и принципы работы. В статье рассмотрим схему тормозной системы, этапы прокачки, возможные неисправности и способы их устранения. Эти знания помогут поддерживать автомобиль в исправном состоянии и избежать опасных ситуаций на дороге.

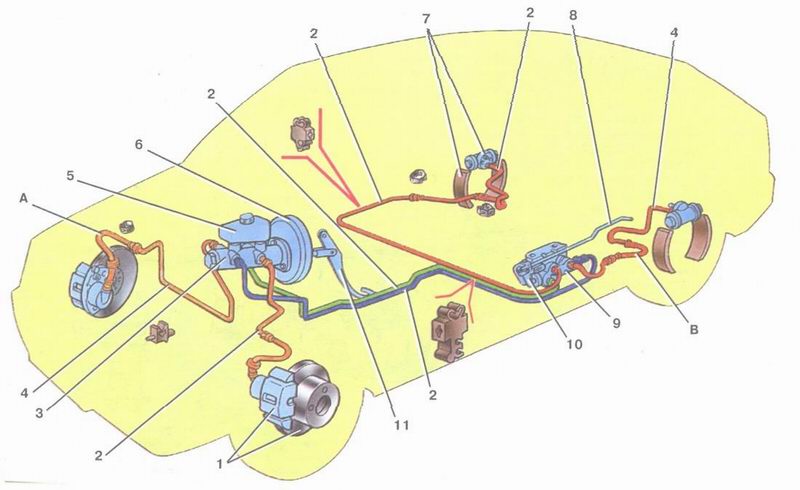

Схема тормозов ВАЗ-2109
Система тормозов на автомобиле ВАЗ-2109 можно охарактеризовать как традиционную, так как она практически не изменилась по сравнению с моделями предыдущих лет.
Ключевой особенностью тормозной системы этой модели является диагональное разделение контуров. Данная конструкция значительно повышает безопасность во время торможения. Как же функционирует такая система? Каждый контур гидравлического привода отвечает за определенные тормозные механизмы: первый контур управляет правым передним и левым задним тормозами, а второй – левым передним и правым задним. Если один из контуров выходит из строя, второй продолжает обеспечивать торможение, что позволяет автомобилю остановиться.
Схема работы тормозной системы выглядит следующим образом: при нажатии водителем на тормозную педаль сигнал передается на толкатель, что приводит к последовательному вдавливанию двух поршней в главный тормозной цилиндр. Этот цилиндр выполняет функцию распределителя тормозной жидкости по системе, создавая необходимое давление. Это давление затем передается через шланги к тормозным цилиндрам, и автомобиль начинает замедляться.
Важно отметить, что давление в тормозной системе ВАЗ-2109 достаточно высокое. Чтобы избежать разрывов и утечек жидкости, рекомендуется использовать только качественные металлические трубки и армированные шланги.
Эксперты отмечают, что тормозная система ВАЗ-2109 требует особого внимания при обслуживании и ремонте. Основной схемой является гидравлическая система, состоящая из главного тормозного цилиндра, тормозных механизмов и трубопроводов. Регулярная проверка состояния тормозных колодок и дисков, а также уровня тормозной жидкости, является залогом безопасности на дороге. При прокачке системы важно устранить воздух, который может привести к снижению эффективности торможения. Специалисты рекомендуют использовать оригинальные запчасти и следовать рекомендациям производителя, чтобы избежать проблем в будущем. Качественный ремонт тормозной системы не только продлевает срок службы автомобиля, но и обеспечивает надежность в критических ситуациях.
Прокачка тормозного устройства
Чтобы обеспечить надежную работу тормозов, необходимо регулярно проводить их прокачку. Когда это следует делать:
- после любого ремонта;
- при замене каких-либо деталей;
- при смене тормозной жидкости;
- после установки новых колодок;
- при замене тормозных шлангов;
- при замене тормозных цилиндров.
В процессе любого из перечисленных действий, а также некоторых других, в тормозную систему может попасть воздух. Для того чтобы устранить воздух, который мешает нормальному функционированию автомобиля, необходимо выполнить прокачку.
Перед началом работы важно очистить все соединительные шланги и трубопроводы от грязи, чтобы убедиться в их герметичности. При этом не используйте острые предметы. Затем нажмите на тормозную педаль и зафиксируйте ее. Внимательно проверьте все соединения на наличие утечек: если где-то появляется жидкость, необходимо подтянуть крепления.
Когда все подготовлено, можно переходить к самой прокачке тормозов. Лучше всего это делать вдвоем. Сначала наденьте резиновый шланг на головку цилиндра, ослабьте затяжку штуцера и начните выпускать воздух. Вскоре вместе с воздухом начнет выходить и тормозная жидкость. Закрутите штуцер, затем нажмите на педаль. Продолжайте прокачку до тех пор, пока в тормозной жидкости не перестанут появляться пузырьки воздуха. По завершении работы тщательно затяните штуцеры и установите на них колпачки.
Читайте также:
Не забывайте о правильной последовательности прокачки. Начинайте с заднего правого колеса, затем переходите к переднему левому, после этого к заднему левому и, наконец, к переднему правому. Этот порядок следует строго соблюдать.
| Элемент тормозной системы | Признаки неисправности | Ремонтные работы / Прокачка |
|---|---|---|
| Главный тормозной цилиндр (ГТЦ) | Проваливание педали тормоза, утечка тормозной жидкости, низкая эффективность торможения | Замена ГТЦ, прокачка тормозной системы |
| Вакуумный усилитель тормозов | Тугая педаль тормоза, свист при нажатии на педаль, низкая эффективность торможения | Проверка герметичности, замена вакуумного усилителя |
| Тормозные шланги и трубки | Утечка тормозной жидкости, трещины, вздутия, коррозия | Замена поврежденных шлангов/трубок, прокачка тормозной системы |
| Передние тормозные суппорты | Заедание поршня, неравномерный износ колодок, утечка тормозной жидкости, стук при торможении | Переборка суппорта (замена манжет, поршня), замена суппорта, прокачка тормозной системы |
| Задние тормозные цилиндры | Утечка тормозной жидкости, заедание поршня, неравномерный износ колодок | Замена тормозных цилиндров, прокачка тормозной системы |
| Тормозные колодки (передние/задние) | Скрип, визг при торможении, увеличенный тормозной путь, износ до минимальной толщины | Замена тормозных колодок |
| Тормозные диски (передние) | Биение руля при торможении, вибрация, глубокие борозды, трещины, неравномерный износ | Проточка дисков (при допустимом износе), замена тормозных дисков |
| Тормозные барабаны (задние) | Увеличенный тормозной путь, неравномерное торможение, глубокие борозды, трещины | Проточка барабанов (при допустимом износе), замена тормозных барабанов |
| Регулятор давления задних тормозов (“колдун”) | Блокировка задних колес при легком торможении, отсутствие торможения задних колес, утечка жидкости | Регулировка, замена регулятора давления, прокачка тормозной системы |
| Тормозная жидкость | Низкий уровень, потемнение, наличие пузырьков воздуха | Долив/замена тормозной жидкости, прокачка тормозной системы |
Интересные факты
Вот несколько интересных фактов о тормозной системе ВАЗ-2109, которые могут быть полезны:
-
Схема тормозной системы: Тормозная система ВАЗ-2109 включает в себя как передние дисковые, так и задние барабанные тормоза. Это сочетание обеспечивает хорошую эффективность торможения и стабильность автомобиля на различных типах дорожных покрытий. Передние тормоза имеют больший диаметр, что позволяет лучше справляться с нагрузкой при торможении.
-
Прокачка тормозов: Процесс прокачки тормозной системы ВАЗ-2109 важен для удаления воздуха из тормозных магистралей, что может привести к снижению эффективности торможения. Для прокачки обычно используется метод “открыть-закрыть” на каждом тормозном цилиндре, начиная с дальнего от главного тормозного цилиндра. Это позволяет обеспечить равномерное распределение тормозной жидкости и восстановить давление в системе.
-
Ремонт и замена компонентов: Тормозная система ВАЗ-2109 достаточно проста в обслуживании, что делает её популярной среди автолюбителей. Замена тормозных колодок и дисков может быть выполнена самостоятельно, что позволяет сэкономить на ремонте. Однако важно следить за состоянием тормозной жидкости и периодически проверять тормозные шланги на наличие трещин и износа, чтобы избежать серьезных проблем с безопасностью.
Неполадки тормозной системы и их устранение
Перед тем как отправиться в поездку на автомобиле, важно в первую очередь проверить состояние тормозов. Если на панели загорелась лампочка, связанная с тюнингом, это может означать, что тормозной жидкости недостаточно. В таком случае необходимо долить жидкость и прокачать тормоза.
Также могут возникнуть проблемы, связанные с утечкой тормозной жидкости. Об этом свидетельствуют маслянистые пятна под автомобилем. Чтобы определить источник утечки, потребуется провести визуальный осмотр. Если вы нашли место, откуда течет жидкость, следует устранить причину разгерметизации и прокачать тормоза. Если же утечка не видна, но уровень жидкости снижается, это может указывать на неисправность главного тормозного цилиндра, при которой тормозная жидкость попадает в камеру вакуумного усилителя. В таких случаях важно выявить и устранить причину утечки, не забывая прокачать тормоза.
В ситуациях, когда тормоза функционируют нестабильно, причиной может быть регулятор давления, который требует регулировки или доработки. Даже после исправления может возникнуть ситуация, когда смазка попадает на тормозную поверхность колеса, что приводит к тому, что задние колодки могут быть замаслены, в то время как передние работают нормально. Это приводит к неравномерному торможению, и в таком случае необходимо очистить загрязненные поверхности.
Иногда может возникнуть проблема, когда тормоза не отпускаются полностью. Если это касается всех колес, стоит проверить свободный ход педали. Если же проблема наблюдается только на одном колесе, причиной может быть неисправность тормозного цилиндра или регулятора давления.
Это основные неисправности тормозной системы автомобиля ВАЗ-2109. Существует множество других проблем, но они являются менее распространенными. Чтобы избежать подобных ситуаций, достаточно следить за уровнем тормозной жидкости, своевременно ее заменять и поддерживать тормозные колодки в чистоте. Заботьтесь о своем автомобиле и желаем вам приятных поездок!
https://youtube.com/watch?v=mhvhM1ySvUM
-
Читайте также:
Замена тормозных колодок и дисков
Регулярная проверка и замена этих компонентов необходимы для поддержания оптимальной работы тормозов и предотвращения аварийных ситуаций.
Перед началом замены тормозных колодок и дисков необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся: домкрат, подставки под автомобиль, ключи для снятия колес, отвертка, тормозные колодки, тормозные диски, смазка для тормозных деталей и, возможно, новый крепежный материал.
Первым шагом является подъем автомобиля с помощью домкрата и установка его на подставки для обеспечения безопасности. После этого необходимо снять колесо, чтобы получить доступ к тормозной системе. Для этого открутите гайки колеса с помощью ключа и аккуратно снимите колесо.
Далее, необходимо осмотреть тормозные колодки и диски на наличие износа. Тормозные колодки должны иметь достаточную толщину фрикционного материала, а тормозные диски не должны иметь глубоких царапин или трещин. Если вы заметили, что толщина колодок меньше 3 мм или диски повреждены, их следует заменить.
Чтобы снять старые тормозные колодки, необходимо открутить крепежные болты, которые их удерживают. Обычно это делается с помощью ключа или отвертки. После снятия колодок проверьте состояние направляющих и пружин, которые могут также требовать замены или смазки.
Замена тормозных дисков требует дополнительных действий. Сначала необходимо открутить болты, которые крепят диск к ступице. После этого диск можно аккуратно снять. Если диск не снимается легко, возможно, он прикипел к ступице, и в этом случае можно использовать молоток, чтобы аккуратно постучать по краям диска, чтобы освободить его.
Перед установкой новых тормозных дисков и колодок обязательно очистите все поверхности от грязи и ржавчины. Это обеспечит лучшее сцепление и предотвратит преждевременный износ. Нанесите специальную смазку на направляющие и заднюю часть колодок, чтобы уменьшить шум и обеспечить плавное движение.
Установите новые тормозные диски на место, закрутите крепежные болты и затяните их с необходимым моментом. Затем установите новые тормозные колодки, убедившись, что они правильно зафиксированы. После этого можно установить колесо обратно и затянуть гайки.
После завершения замены тормозных колодок и дисков рекомендуется прокачать тормоза, чтобы удалить воздух из системы. Для этого несколько раз нажмите на тормоза, пока не почувствуете, что педаль становится жесткой. Это обеспечит правильную работу тормозной системы.
Не забывайте, что замена тормозных колодок и дисков — это не только важная процедура для безопасности, но и способ продлить срок службы всей тормозной системы вашего автомобиля. Регулярная проверка и замена этих компонентов помогут избежать дорогостоящего ремонта в будущем и обеспечат надежность вашего ВАЗ-2109 на дороге.
Вопрос-ответ
Как часто нужно проверять тормозную систему ВАЗ-2109?
Рекомендуется проверять тормозную систему каждые 10 000 километров пробега или перед длительными поездками. Также стоит обращать внимание на любые изменения в работе тормозов, такие как посторонние звуки или изменение усилия на педали.
Какие признаки указывают на необходимость ремонта тормозной системы?
Признаки, указывающие на необходимость ремонта, включают: скрип или стук при торможении, неравномерное торможение, увеличение тормозного пути, утечку тормозной жидкости и появление warning-сигналов на приборной панели.
Как правильно прокачать тормоза на ВАЗ-2109?
Для прокачки тормозов необходимо: сначала убедиться, что уровень тормозной жидкости в бачке достаточен, затем последовательно прокачивать каждый тормозной цилиндр, начиная с дальнего от главного тормозного цилиндра. Для этого нужно открыть клапан прокачки, нажать на тормоза и закрыть клапан, затем отпустить тормоза. Повторить процесс до тех пор, пока не выйдет чистая жидкость без пузырьков воздуха.
Советы
СОВЕТ №1
Перед началом работы над тормозной системой ВАЗ-2109 обязательно ознакомьтесь с технической документацией вашего автомобиля. Это поможет вам понять особенности конструкции и избежать ошибок при ремонте или прокачке тормозов.
СОВЕТ №2
При прокачке тормозной системы используйте качественную тормозную жидкость, соответствующую требованиям вашего автомобиля. Это обеспечит надежную работу тормозов и предотвратит возможные проблемы в будущем.
СОВЕТ №3
Регулярно проверяйте состояние тормозных колодок и дисков. Заменяйте их при первых признаках износа, чтобы избежать ухудшения тормозных характеристик и потенциально опасных ситуаций на дороге.
СОВЕТ №4
Не забывайте о необходимости проверки и замены тормозных шлангов. Они могут со временем изнашиваться и трескаться, что может привести к утечке тормозной жидкости и снижению эффективности торможения.
