Выхлопная система автомобиля ВАЗ-2109 обеспечивает эффективную работу и комфорт при эксплуатации. Она отвечает за отвод отработанных газов, снижение уровня шума и оптимизацию работы двигателя. В этой статье рассмотрим схему и устройство выхлопной системы ВАЗ-2109, что будет полезно владельцам, планирующим ремонт, и тем, кто интересуется тюнингом. Понимание конструкции системы поможет лучше заботиться о автомобиле и принимать обоснованные решения при обслуживании.

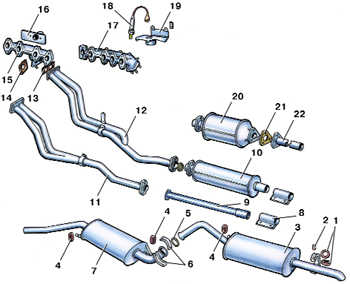

Устройство выхлопной системы автомобиля ВАЗ-2109
Следует сразу подчеркнуть, что в этом нет ничего особенно сложного. Выхлопная система «девятки» отличается своей простотой и отсутствием сложных электронных устройств, что позволяет отнести ее к классическим вариантам. Если вы решили заняться ее ремонтом или тюнингом, то можете не опасаться неожиданных трудностей. В состав выхлопной системы «девятки» входят:
- приемная труба;
- катализатор;
- основной и дополнительный глушители;
- выпускной коллектор.
Теперь давайте подробнее рассмотрим функции этих компонентов. В частности, в приемной трубе автомобилей с инжекторным двигателем располагается лямбда-зонд, который отвечает за анализ состава отработанных газов и смеси, поступающей в цилиндры. Эта труба соединяется с выпускным коллектором, выполненным из чугуна, с помощью четырех шпилек.
Установленный катализатор значительно снижает вредные выбросы в атмосферу. Что касается глушителей, то дополнительный, известный также как резонатор, крепится к катализатору с помощью специального соединения. Эта схема характерна для инжекторных автомобилей. На карбюраторных «девятках» дополнительный глушитель соединяется с основной трубой, за исключением экспортных моделей, на которые также устанавливался катализатор. Резонатор предназначен для уменьшения шума, что делает звук выхлопа менее громким. Основной глушитель, который можно увидеть, заглянув под задний бампер автомобиля, завершает эту систему.
Эксперты отмечают, что выхлопная система ВАЗ 2109 представляет собой важный элемент, обеспечивающий не только отвод отработанных газов, но и снижение уровня шума и токсичности выбросов. Система состоит из нескольких ключевых компонентов: коллектор, глушитель и промежуточные трубы. Коллектор, как правило, выполнен из стали и обеспечивает соединение с цилиндрами двигателя, направляя газы в глушитель. Глушитель, в свою очередь, играет решающую роль в снижении шума, а также в улучшении общей производительности автомобиля.
Кроме того, эксперты подчеркивают, что правильная установка и регулярное обслуживание выхлопной системы могут значительно продлить срок службы автомобиля и повысить его эффективность. Замена изношенных элементов, таких как прокладки и крепления, помогает избежать утечек и улучшает работу двигателя. Важно также учитывать, что модификации выхлопной системы могут повлиять на характеристики автомобиля, поэтому любые изменения следует проводить с учетом рекомендаций специалистов.
Основные проблемы с выхлопной системой ВАЗ-2109
Благодаря своей простой конструкции, выхлопная система ВАЗ-2109 практически не подвержена поломкам. Основными угрозами для нее являются некачественное топливо и плохие дорожные условия. В случае использования низкокачественного бензина, внутренние компоненты глушителя могут выгорать, что приводит к изменению звука автомобиля на более грубый и резкий. Аналогичная ситуация может произойти и с лямбда-зондом, однако в этом случае звук автомобиля останется прежним.
Также стоит отметить, что неисправности в системе зажигания могут привести к повреждению катализатора. Это происходит из-за того, что не полностью сгоревший бензин попадает в катализатор, где он продолжает гореть, что может вызвать спекание керамических элементов.
Если автомобиль попадает в глубокую яму, существует риск механического повреждения выхлопной системы. В таких ситуациях может потребоваться замена одного из компонентов, хотя зачастую достаточно будет провести сварочные работы.
Даже если потребуется замена, это не представляет особой сложности. Лучше всего выполнять такие работы на яме или подъемнике. Все элементы системы крепятся к кузову с помощью подвесов, а соединяются между собой хомутами. Поэтому демонтаж неисправного узла и установка нового не составит труда, а для этого потребуется минимальный набор инструментов.
Важно помнить о мерах предосторожности. Перед началом работы дайте системе остыть. Особое внимание стоит уделить катализатору, который может нагреваться до 600 градусов. Ему потребуется значительно больше времени для охлаждения по сравнению с глушителями или приемной трубой.
| Элемент выхлопной системы | Назначение | Особенности для ВАЗ 2109 |
|---|---|---|
| Приемная труба (штаны) | Собирает отработавшие газы из выпускного коллектора и направляет их в катализатор/резонатор. | Крепится к выпускному коллектору двигателя, часто имеет гофру для компенсации вибраций. |
| Каталитический нейтрализатор (катализатор) | Очищает отработавшие газы от вредных примесей (CO, HC, NOx) путем химических реакций. | Располагается после приемной трубы, может быть одно- или двухсекционным. На старых моделях может отсутствовать. |
| Резонатор (средний глушитель) | Снижает уровень шума выхлопа за счет расширения потока газов и частичного поглощения звуковых волн. | Устанавливается после катализатора (если есть) или приемной трубы. Имеет внутренние перегородки. |
| Основной глушитель (задний глушитель) | Окончательно снижает уровень шума выхлопа до допустимых значений. | Располагается в задней части автомобиля, имеет сложную внутреннюю конструкцию с перфорированными трубами и звукопоглощающим материалом. |
| Выпускная труба | Выводит отработавшие газы из основного глушителя наружу. | Обычно изогнута и выходит под бампером автомобиля. |
| Лямбда-зонд (датчик кислорода) | Измеряет содержание кислорода в отработавших газах для корректировки состава топливовоздушной смеси. | Устанавливается до катализатора (верхний лямбда-зонд) и иногда после него (нижний лямбда-зонд). |
| Крепежные элементы (хомуты, кронштейны, резиновые подвесы) | Обеспечивают надежное крепление всех элементов выхлопной системы к кузову автомобиля и между собой. | Резиновые подвесы предотвращают передачу вибраций от выхлопной системы на кузов. |
| Прокладки и уплотнительные кольца | Обеспечивают герметичность соединений между элементами выхлопной системы. | Изготавливаются из термостойких материалов. |
Интересные факты
Вот несколько интересных фактов о выхлопной системе ВАЗ 2109:
-
Конструкция и материалы: Выхлопная система ВАЗ 2109 состоит из нескольких компонентов, включая коллектор, глушитель и резонатор. Для снижения веса и улучшения коррозионной стойкости многие элементы системы изготавливаются из нержавеющей стали или оцинкованной стали, что увеличивает срок службы системы.
-
Эффективность и шумоподавление: Глушитель ВАЗ 2109 спроектирован так, чтобы не только снижать уровень шума, но и оптимизировать поток выхлопных газов. Это достигается за счет использования различных камер и перегородок, которые помогают уменьшить шум, не создавая значительных препятствий для выхода газов.
-
Экологические нормы: Выхлопная система ВАЗ 2109 была разработана с учетом требований по снижению выбросов вредных веществ. В зависимости от года выпуска, некоторые модели могут быть оснащены катализатором, который помогает уменьшить содержание угарного газа и других токсичных веществ в выхлопе, что соответствует современным экологическим стандартам.
Модификации и тюнинг выхлопной системы ВАЗ-2109
Выхлопная система ВАЗ-2109, как и у большинства автомобилей, играет ключевую роль в обеспечении эффективной работы двигателя, снижении уровня шума и уменьшении выбросов вредных веществ. Однако многие владельцы стремятся улучшить характеристики своего автомобиля, что приводит к необходимости модификации или тюнинга выхлопной системы. Рассмотрим основные аспекты, связанные с изменениями в этой области.
Существует несколько направлений для тюнинга выхлопной системы ВАЗ-2109, которые могут значительно повысить производительность автомобиля. Первое из них — это замена стандартного глушителя на спортивный. Спортивные глушители, как правило, имеют меньшие размеры и более свободный поток, что позволяет уменьшить сопротивление выхлопным газам и, как следствие, увеличить мощность двигателя. Однако стоит учитывать, что такие изменения могут привести к увеличению уровня шума, что не всегда приемлемо для городских условий.
Вторым направлением является установка труб с большим диаметром. Увеличение диаметра выхлопных труб позволяет улучшить отвод выхлопных газов, что также способствует повышению мощности. Однако при этом важно правильно рассчитать диаметр, так как слишком большой диаметр может негативно сказаться на крутящем моменте на низких оборотах.
Третьим вариантом является использование системы с двойным выхлопом. Это решение позволяет улучшить баланс между производительностью и уровнем шума, а также придаёт автомобилю более агрессивный внешний вид. Установка системы с двойным выхлопом требует дополнительных затрат на материалы и работу, но может значительно улучшить характеристики автомобиля.
Кроме того, многие автолюбители обращаются к установке катализаторов высокой производительности или их полной замене на прямоточные системы. Такие изменения могут значительно улучшить отвод выхлопных газов, однако следует помнить о законодательных ограничениях, касающихся выбросов. Установка прямоточного глушителя может привести к увеличению уровня шума и, как следствие, к проблемам с законом.
Важно также учитывать, что любые изменения в выхлопной системе могут повлиять на работу других систем автомобиля, таких как система впуска. Поэтому перед проведением тюнинга рекомендуется проконсультироваться с опытными специалистами, которые помогут выбрать оптимальные решения для вашего автомобиля.
В заключение, модификация и тюнинг выхлопной системы ВАЗ-2109 могут значительно улучшить характеристики автомобиля, однако важно подходить к этому процессу с умом, учитывая все нюансы и возможные последствия. Правильный выбор компонентов и их установка помогут добиться желаемого результата без ущерба для других систем автомобиля.
Читайте также:
Вопрос-ответ
Какова основная функция выхлопной системы автомобиля ВАЗ 2109?
Основная функция выхлопной системы заключается в отводе отработавших газов из двигателя, снижении уровня шума и уменьшении токсичности выбросов. Она также помогает поддерживать оптимальное давление в системе, что способствует эффективной работе двигателя.
Какие основные компоненты входят в состав выхлопной системы ВАЗ 2109?
Выхлопная система ВАЗ 2109 состоит из нескольких ключевых компонентов, включая коллектор, глушитель, резонатор и трубы, соединяющие эти элементы. Каждый из них играет важную роль в обеспечении правильного функционирования системы.
Как часто необходимо проводить обслуживание выхлопной системы ВАЗ 2109?
Рекомендуется проверять состояние выхлопной системы каждые 10-15 тысяч километров пробега или при каждом техническом обслуживании автомобиля. Это поможет выявить возможные утечки, коррозию или повреждения, которые могут негативно сказаться на работе двигателя и экологии.
Советы
СОВЕТ №1
Перед началом работы с выхлопной системой ВАЗ 2109 обязательно ознакомьтесь с её схемой. Это поможет вам лучше понять, как устроены все компоненты и как они взаимодействуют друг с другом, что значительно упростит процесс ремонта или замены деталей.
СОВЕТ №2
Регулярно проверяйте состояние выхлопной системы на наличие трещин, коррозии или повреждений. Это не только повысит эффективность работы двигателя, но и снизит уровень шума и вредных выбросов. Обратите особое внимание на соединения и крепления.
СОВЕТ №3
При замене деталей выхлопной системы используйте только качественные запчасти, соответствующие оригинальным характеристикам. Это обеспечит долговечность и надежность работы системы, а также поможет избежать дополнительных затрат на ремонт в будущем.
СОВЕТ №4
Не забывайте о необходимости периодической очистки выхлопной системы от сажи и отложений. Это можно сделать с помощью специальных химических средств или механических методов, что поможет улучшить производительность двигателя и снизить расход топлива.
