Замена радиатора печки в автомобиле ВАЗ-2112 — важная процедура для владельцев, особенно в холодное время. Эффективная работа системы отопления обеспечивает комфорт в салоне и предотвращает запотевание стекол. В этой статье рассмотрим, как заменить радиатор печки на ВАЗ-2112 с 16-клапанным двигателем, учитывая различия между моделями, выпущенными до и после декабря 2003 года. Знание особенностей замены поможет избежать ошибок и сэкономить время при ремонте.
Система охлаждения нового образца
Ваши действия в данной ситуации должны быть следующими:
- В первую очередь, для обеспечения безопасности отключите минусовую клемму аккумулятора. Слейте охлажденную жидкость, такую как тосол или антифриз, предварительно открыв крышку расширительного бачка. Для этого вам понадобится емкость объемом 4-5 литров.
- Далее, открутите две гайки и снимите дворники с автомобиля.
- Затем удалите защитную пластиковую накладку, расположенную под лобовым стеклом, которая крепится на двух гайках и четырех саморезах.

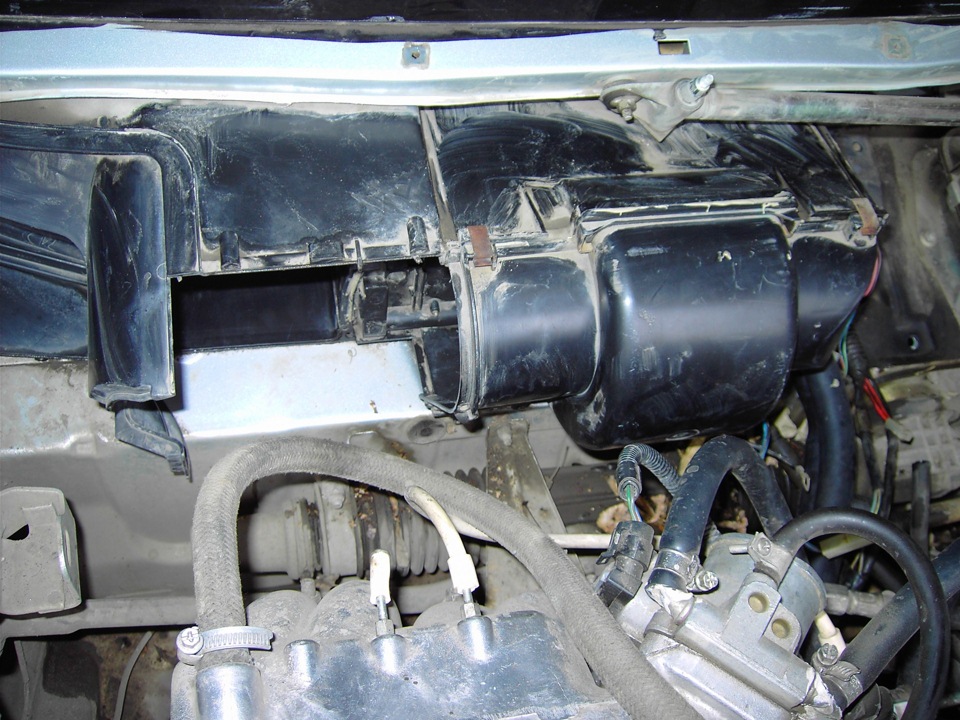

- Чтобы получить доступ к отопителю, снимите жабо, открутив пять саморезов, один винт и две гайки, находящиеся снизу, в центре жабо, в области рулевой рейки.
- Для извлечения отопителя снимите желтую поперечную распорку, если она есть, а также изогнутую гофру воздушного фильтра.
- Отсоедините дроссели от патрубков радиатора.
- Далее отключите все электрические провода от клемм отопителя.
- У рулевой рейки открутите две гайки, которые фиксируют отопитель, и одну гайку, крепящую его к корпусу.
- Открутите три самореза, соединяющих две половины отопителя.
- Извлеките отопитель, раскачивая его правую часть и предварительно отведя вправо.
- Радиатор в снятой половине отопителя крепится тремя винтами. Извлеките его и замените на новый, не забыв установить поролоновый уплотнитель. Проверьте работоспособность вентилятора, при необходимости отремонтируйте его или замените на новый.
- Перед установкой желательно промыть шланги, через которые подается охлаждающая жидкость, проточной водой.
- Сборка осуществляется в обратном порядке.
Замена радиатора печки на ВАЗ-2112 с 16-клапанным двигателем — процесс, требующий внимательности и аккуратности. Эксперты отмечают, что перед началом работы важно подготовить все необходимые инструменты и материалы, включая новый радиатор, прокладки и антифриз. Сначала необходимо снять обшивку салона, чтобы получить доступ к радиатору. Затем отключают патрубки и сливают охлаждающую жидкость. При этом важно помнить, что на разных образцах могут быть небольшие отличия в конструкции, что требует внимательного изучения инструкции. После установки нового радиатора следует проверить герметичность соединений и заполнить систему охлаждения свежим антифризом. Завершив работу, специалисты рекомендуют провести тест-драйв для проверки эффективности отопления.
Система охлаждения старого образца
На моделях 21120, выпущенных в ранние годы, устанавливались такие отопительные устройства. Чтобы определить модификацию системы, необходимо предварительно снять жабо автомобиля и оценить внешний вид устройства.
Для замены радиатора следует выполнить следующие шаги:
- Выполните действия 1, 4-7 по демонтажу системы охлаждения нового образца.
- Уберите расширительный бачок системы охлаждения.
- Снимите вакуумный усилитель, открутив две гайки на 17, и осторожно отведите главный тормозной цилиндр в сторону, чтобы не повредить трубки тормозной системы. Также снимите патрубок вакуумного усилителя.
- Внутри салона автомобиля открутите четыре гайки со шпилек педали тормоза и вместе с педалью снимите усилитель.
- Теперь у вас есть доступ к радиатору отопителя, который фиксируется тремя винтами. Замените его и соберите всю систему в обратном порядке.
| Параметр | Радиатор печки старого образца (до 2003 г.) | Радиатор печки нового образца (с 2003 г.) |
|---|---|---|
| Конструкция | Цельнометаллический, с припаянными патрубками | Алюминиевый, с пластиковыми бачками и уплотнительными кольцами |
| Крепление | Фиксируется металлическими скобами и винтами | Фиксируется пластиковыми защелками и винтами |
| Доступ для замены | Требует снятия всей панели приборов (торпедо) | Возможна замена без полного снятия панели приборов (частичный демонтаж) |
| Сложность замены | Высокая, трудоемкая, занимает много времени | Средняя, требует аккуратности, но менее трудоемкая |
| Необходимые инструменты | Набор ключей, отверток, пассатижи, возможно, съемник | Набор ключей, отверток, возможно, тонкий инструмент для снятия защелок |
| Особенности демонтажа | Отсоединение множества электрических разъемов, тросиков, воздуховодов | Отсоединение воздуховодов, блока управления отопителем, части обшивки |
| Вероятность повреждения деталей | Высокая (пластиковые элементы панели, проводка) | Средняя (пластиковые защелки, уплотнители) |
| Стоимость работ (СТО) | Выше, из-за сложности и трудоемкости | Ниже, за счет упрощенной процедуры |
| Возможность самостоятельной замены | Низкая, требует опыта и знаний | Средняя, при наличии базовых навыков и инструмента |
| Совместимость | Не взаимозаменяемы без серьезных доработок | Не взаимозаменяемы без серьезных доработок |
Интересные факты
Вот несколько интересных фактов о замене радиатора печки на ВАЗ-2112 с 16-клапанным двигателем:
-
Доступ к радиатору: Замена радиатора печки на ВАЗ-2112 может потребовать снятия панели приборов, что делает процесс более трудоемким. Однако, в некоторых случаях, если радиатор старый и его состояние позволяет, можно попробовать заменить его, не снимая панель, что значительно упростит задачу.
-
Разные образцы радиаторов: На ВАЗ-2112 могут устанавливаться радиаторы печки разных образцов, в зависимости от года выпуска и комплектации автомобиля. Это означает, что при замене важно учитывать совместимость нового радиатора с конкретной моделью, чтобы избежать проблем с установкой и работой системы отопления.
-
Проверка системы охлаждения: После замены радиатора печки важно не только правильно установить новый элемент, но и проверить всю систему охлаждения на наличие утечек и исправность термостата. Это поможет избежать перегрева двигателя и обеспечит эффективную работу отопления в салоне автомобиля.
Проверка правильности монтажа
Теперь можно заполнить систему тосолом или антифризом. Прогреваем двигатель до момента, когда вентилятор отопителя начнет работать. Проверяем температуру в салоне при разных режимах обогрева, а также функционирование электрооборудования и приборной панели.
Приблизительный расход топлива на 100 км для ВАЗ-2112
Если после завершения ремонта патрубки отопителя остаются холодными при включенном обогреве, это может указывать на наличие воздушной пробки в шлангах системы.
Читайте также:
Необходимые инструменты и материалы для замены
Для успешной замены радиатора печки на ВАЗ-2112 с 16-клапанным двигателем потребуется подготовить определенные инструменты и материалы. Правильная подготовка поможет избежать лишних затрат времени и усилий в процессе работы.
Инструменты:
- Набор ключей и головок: Для демонтажа радиатора потребуется набор ключей и головок, включая ключи на 10, 12 и 13 мм. Эти размеры используются для откручивания различных крепежных элементов.
- Отвертки: Плоская и крестовая отвертка понадобятся для снятия пластиковых накладок и других элементов интерьера, которые могут мешать доступу к радиатору.
- Плоскогубцы: Они могут пригодиться для снятия хомутов с шлангов, а также для работы с другими мелкими деталями.
- Ключ для хомутов: Специальный инструмент для снятия хомутов может значительно упростить процесс, особенно если хомуты расположены в труднодоступных местах.
- Торцевой ключ с удлинителем: Удлинитель поможет добраться до труднодоступных болтов, особенно если они находятся в глубине моторного отсека.
- Канистра для антифриза: При замене радиатора необходимо слить антифриз, поэтому стоит подготовить емкость для его сбора.
- Лейка и воронка: Эти инструменты понадобятся для заливки нового антифриза после установки радиатора.
Материалы:
- Новый радиатор печки: Перед началом работы убедитесь, что у вас есть новый радиатор, соответствующий модели вашего автомобиля. Обратите внимание на качество и производителя.
- Антифриз: При замене радиатора рекомендуется использовать новый антифриз, соответствующий требованиям вашего автомобиля. Это поможет избежать перегрева двигателя и обеспечит его надежную работу.
- Уплотнительные прокладки: В некоторых случаях может потребоваться замена прокладок или уплотнителей, чтобы избежать утечек.
- Хомуты для шлангов: Если старые хомуты повреждены или ржавые, лучше заменить их новыми для обеспечения надежного соединения.
Подготовив все необходимые инструменты и материалы, вы сможете значительно упростить процесс замены радиатора печки на ВАЗ-2112. Это позволит вам сосредоточиться на самой замене, минимизировав время на поиски нужных предметов во время работы.
Вопрос-ответ
Сколько времени занимает замена радиатора печки?
Замена радиатора отопителя – работа длительная и занимает около 4-5 часов, с учетом аккуратного демонтажа панели, замены радиатора, замены охлаждающей жидкости, обратной качественной сборки панели и чтобы всё её электрооборудование было подключено и функционировало должным образом. По завершению работ проводится.
Как происходит замена радиаторов отопления?
Замена радиаторов отопления происходит в несколько этапов: сначала отключают систему отопления и сливают воду из радиаторов, затем демонтируют старые радиаторы, отсоединяя их от трубопроводов. После этого устанавливают новые радиаторы, подключая их к системе, и проверяют герметичность соединений. В завершение систему заполняют водой и проверяют работу новых радиаторов.
Почему после замены радиатора печки дует холодный воздух?
Воздушная пробка в системе охлаждения. Если вы заметили, что после замены охлаждающей жидкости из печки дует холодный воздух, то, скорее всего, проблема в попадании воздуха в систему отопления. Это происходит, когда антифриз заливается в радиатор или расширительный бачок чересчур энергично.
Как устроен радиатор печки?
Он состоит из радиатора, соединенного с системой охлаждения двигателя, вентилятора, обеспечивающего обдув радиатора, системы воздуховодов, обеспечивающих подачу нагретого воздуха в салон, и ряда приборов управления и контроля.
Советы
СОВЕТ №1
Перед началом замены радиатора печки обязательно отключите аккумулятор и слейте охлаждающую жидкость из системы. Это поможет избежать короткого замыкания и предотвратит утечку антифриза в процессе работы.
СОВЕТ №2
Обратите внимание на тип радиатора, который вы собираетесь установить. Разные образцы ВАЗ-2112 могут иметь отличия в размерах и креплениях, поэтому перед покупкой убедитесь, что выбранный радиатор подходит именно для вашей модели.
СОВЕТ №3
При установке нового радиатора используйте новые уплотнительные кольца и прокладки. Это поможет избежать утечек и обеспечит надежную работу системы отопления в вашем автомобиле.
СОВЕТ №4
После завершения установки радиатора не забудьте заполнить систему охлаждающей жидкостью и прокачать ее, чтобы удалить возможные воздушные пробки. Проверьте работу печки и убедитесь, что нет утечек перед тем, как вернуть автомобиль на дорогу.
