Стартера ВАЗ-2109 — ключевой элемент системы запуска автомобиля. Его неисправности могут вызвать проблемы с запуском двигателя. В статье рассмотрим, как выявить неисправности стартера и предложим пошаговые инструкции по ремонту. Знание основ ремонта стартера сэкономит средства на сервис и даст уверенность в самостоятельном решении проблемы.
Принцип работы стартера
Перед тем как приступить к поиску и устранению неисправностей, полезно ознакомиться с устройством и принципом работы стартера. Эти знания помогут вам более точно выявить возможные проблемы с данным компонентом.
Стартер автомобиля ВАЗ-2109 состоит из следующих основных частей:
- Электродвигатель, который получает постоянный ток через четыре щетки.
- Муфта, обеспечивающая свободное вращение шестерни, предназначенной для запуска маховика двигателя.
- Тяговое реле, которое отвечает за выдвижение муфты с шестерней при активации стартера.
Ремонт рулевой рейки ВАЗ-2109
Как автомобилисту, вам следует помнить, что в стартере имеются втулки, которые обеспечивают свободное вращение ротора, шестерни и муфты.
Одна из втулок находится внутри устройства, а другая расположена в картере сцепления.
Стартер выполняет свою функцию, преобразуя электрический сигнал в вращательное движение шестерни привода. Электричество поступает на мотор через щетки. В то же время муфта выдвигается, соединяя шестерню с маховиком.
Для запуска двигателя требуется кратковременное вращение стартера. Как только двигатель внутреннего сгорания запущен, муфта возвращается в исходное положение.
Эксперты в области автомобильного ремонта отмечают, что самостоятельный ремонт стартера ВАЗ-2109 может быть вполне выполнимой задачей для опытного автовладельца. В первую очередь, важно иметь базовые знания о конструкции стартера и его работе. Специалисты рекомендуют тщательно изучить руководство по эксплуатации и следовать пошаговым инструкциям. При этом стоит обратить внимание на наличие необходимых инструментов и запчастей, чтобы избежать дополнительных затрат и временных потерь.
Кроме того, эксперты подчеркивают, что диагностика неисправностей стартера должна быть выполнена с особой тщательностью. Часто причиной поломки могут быть не только сам стартер, но и связанные с ним элементы, такие как аккумулятор или проводка. Важно помнить, что при отсутствии опыта лучше обратиться к профессионалам, чтобы избежать возможных ошибок и повреждений автомобиля. Тем не менее, для тех, кто готов рискнуть и попробовать свои силы, самостоятельный ремонт может стать не только экономией средств, но и интересным опытом.
https://youtube.com/watch?v=lWl009of6L4
Самые распространенные поломки стартера
Рекомендуется проводить диагностику неисправностей стартера непосредственно на автомобиле, так как после его снятия выявить некоторые проблемы будет значительно сложнее. Основные признаки неисправности могут проявляться в следующих ситуациях:
- Непривычный звук при запуске двигателя.
- Замедленное вращение или полное отсутствие движения.
- Устройство вращается, но шестерня не зацепляется с маховиком.
- Стартер вращается с маховиком, но затем происходит разрыв соединения.
- При повороте ключа не наблюдается никаких признаков работы устройства.
В каждом из перечисленных случаев стоит обратить внимание на пространство под капотом. Возможно, причина кроется в плохих контактах и соединениях электрической части. Также стоит проверить состояние аккумулятора, так как он мог разрядиться.
| Деталь | Возможные неисправности | Способы устранения |
|---|---|---|
| Втягивающее реле | Не щелкает, щелкает, но стартер не крутит | Проверить подачу питания, заменить реле |
| Бендикс (обгонная муфта) | Проскальзывает, не зацепляет маховик | Заменить бендикс |
| Щетки стартера | Износ, зависание | Заменить щетки |
| Коллектор якоря | Загрязнение, износ, обрыв обмотки | Очистить, проточить, заменить якорь |
| Втулки (подшипники) | Износ, люфт | Заменить втулки |
| Обмотка статора | Обрыв, межвитковое замыкание | Заменить статор |
| Корпус стартера | Трещины, деформация | Заменить корпус (при сильных повреждениях) |
| Проводка | Обрыв, окисление контактов | Восстановить проводку, зачистить контакты |
| Аккумулятор | Разряжен, неисправен | Зарядить, заменить аккумулятор |
| Замок зажигания | Неисправность контактной группы | Заменить замок зажигания |
Интересные факты
Вот несколько интересных фактов о самостоятельном ремонте стартера ВАЗ-2109:
-
Простота конструкции: Стартер ВАЗ-2109 имеет довольно простую конструкцию, что делает его доступным для самостоятельного ремонта. Основные компоненты, такие как якорь, щетки и редуктор, легко доступны и могут быть заменены без необходимости специального оборудования.
-
Частые неисправности: Одной из самых распространенных причин неисправности стартера является износ щеток. Замена щеток — это одна из самых простых и быстрых процедур, которую может выполнить даже новичок. Это позволяет избежать дорогостоящего обращения в сервис и продлить срок службы стартера.
-
Проверка на работоспособность: Перед установкой отремонтированного стартера на автомобиль, его можно протестировать, подключив к аккумулятору. Это позволяет убедиться в исправности устройства и избежать повторного снятия стартера в случае, если проблема не была устранена.
Диагностика стартера
Проверить работоспособность стартера можно без необходимости его снятия, используя мультиметр. На практике наиболее удобным вариантом является цифровой прибор.
- Соедините клеммы аккумулятора с полюсами измерительного устройства. Попросите помощника следить за показаниями, а сами садитесь в автомобиль. Для безопасности переведите коробку передач в нейтральное положение и затяните ручной тормоз.
- После подключения тестера вольтметр должен отобразить напряжение. Если с аккумулятором все в порядке, значения будут находиться в пределах от 11 до 13 В.
- Поверните ключ зажигания и активируйте стартер. В этот момент измерьте напряжение. Если система теряет 1-2 В, это говорит о том, что стартер не создает сопротивления. Если показания падают вдвое, можно сделать вывод, что стартер перегружен. В таком случае, возможно, износились щетки или втулки.
- После снятия устройства можно проверить состояние тягового реле. Подайте на выводы корпуса напряжение 12 вольт от аккумулятора. Если обгонная муфта перемещается к передней крышке, значит, с этим узлом все в порядке. В противном случае потребуется приобрести новый элемент и произвести замену.
Демонтаж стартера
Иногда для ремонта стартера необходимо его предварительно снять. Этот процесс достаточно прост и не должен вызвать затруднений. Демонтаж стартера можно выполнить всего за несколько минут. Вам понадобятся смотровая яма, эстакада или подъемник, а также набор ключей.
- Установите автомобиль на ручной тормоз и включите первую передачу.
- Отсоедините минусовую клемму от аккумулятора.
- Отключите разъем с проводом от вывода тягового реле стартера.
- Открутите гайку, фиксирующую контактный болт реле, и снимите провод.
- Если на автомобиле установлена защита картера двигателя, снимите ее, последовательно откручивая крепежные болты.
- Открутите две гайки, которые удерживают стартер на месте. Лучше всего делать это снизу моторного отсека. Третью гайку удобнее открутить сверху.
- Теперь стартер можно аккуратно извлечь.
Перед разборкой обязательно очистите устройство от загрязнений.
Последовательная разборка стартера
Весь процесс включает несколько этапов, на каждом из которых можно обнаружить возможные неисправности.
Первый этап заключается в осмотре щеток после их демонтажа. Обычно это наиболее частая проблема, мешающая нормальному функционированию стартера. Для выполнения этой процедуры выполните следующие шаги:
- Открутите два винта, удерживающих защитную крышку. Она снимается довольно просто.

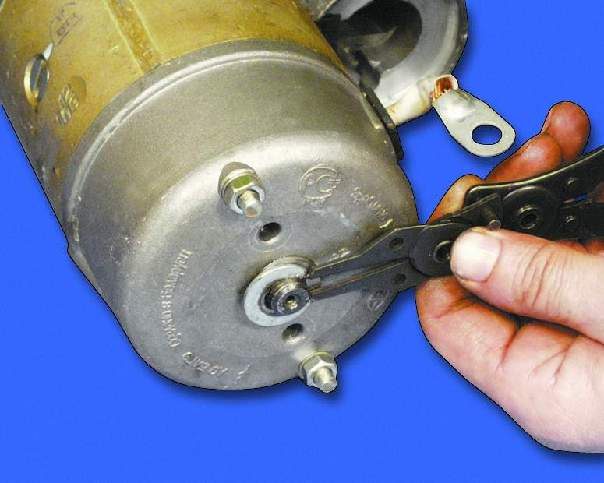

- С помощью отвертки извлеките стопорное кольцо и регулирующие шайбы с вала.
- Далее открутите две гайки стяжных шпилей, после чего можно снять крышку со стороны коллектора.
- Теперь, используя отвертку, отожмите пружины и аккуратно извлеките щетки из их посадочных мест.
Чтобы определить высоту щеток, воспользуйтесь линейкой или штангенциркулем. Если высота элемента составляет менее 12 мм, их необходимо заменить. Кроме того, наличие сколов и трещин на поверхности также является основанием для замены на новые детали.
Демонтаж и проверка якоря
На следующем этапе необходимо проверить якорь. Если щетки находятся в хорошем состоянии, продолжаем разборку стартера:
- Снимите корпус, отделив его от статора. Осмотрите якорь: проверьте состояние коллектора и целостность обмотки. Если обнаружите нагар или повреждения, обработайте проблемные участки мелкозернистой наждачной бумагой.
- Для диагностики обмотки якоря и статора используйте омметр.
Проверка обгонной муфты с шестерней
Чтобы получить доступ к обгонной муфте с шестерней, необходимо извлечь якорь из передней крышки. Следуйте этой инструкции:
- Удалите стопорное кольцо, расположенное рядом с обгонной муфтой, затем снимите ограничительное кольцо.
- Далее необходимо снять пластиковый упор рычага и извлечь якорь.
- После этого аккуратно выньте промежуточную опору с вала.
- Проверьте состояние зубьев шестерни. Если вы обнаружите заметные повреждения, этот элемент следует заменить.
Регулировка клапанов на ВАЗ-2109

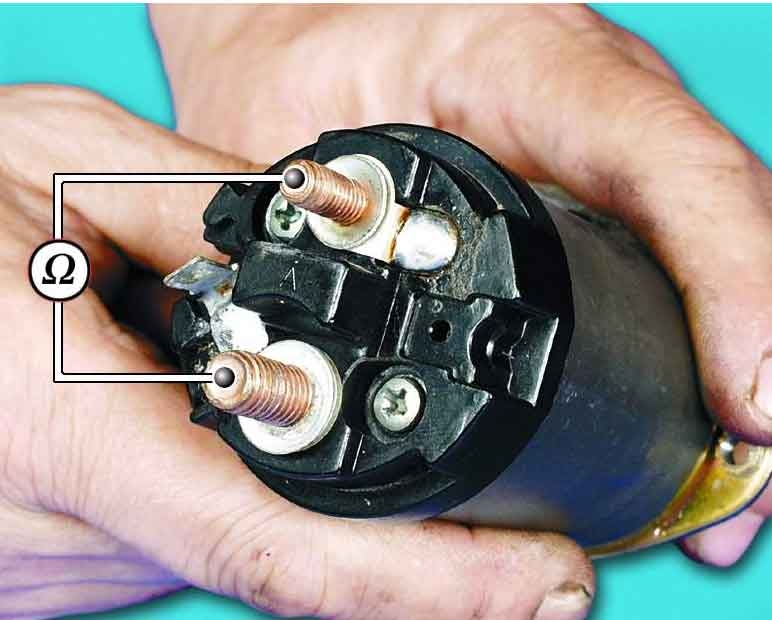

Проверка тягового реле
Тяговое реле следует заменять, если при подаче электрического напряжения обгонная муфта не выдвигается. Некоторые модели стартеров имеют разборные реле, но предпочтительнее заменить весь элемент целиком.
- Для снятия узла открутите два винта, расположенные в передней части.
- Затем немного поднимите реле и отсоедините якорь от рычага.
- Теперь можно извлечь узел из корпуса вместе с пружиной и якорем.
Если после выполнения этих шагов проблема со стартером была устранена, то сборка и установка устройства в автомобиль осуществляется в обратном порядке.
В заключение, мы обсудили общий принцип работы стартера, процесс его разборки и выявление возможных неисправностей на ВАЗ-2109. Теперь, опираясь на полученные знания, вы сможете самостоятельно отремонтировать это устройство в своем автомобиле.
Сборка и установка восстановленного стартера
После того как все детали стартера были очищены, проверены и заменены при необходимости, можно переходить к сборке устройства. Важно следовать последовательности сборки, чтобы избежать ошибок и обеспечить правильную работу стартера.
Подготовка деталей
Перед началом сборки убедитесь, что все детали находятся в хорошем состоянии. Проверьте, нет ли на них трещин, сколов или других повреждений. Все металлические поверхности должны быть очищены от ржавчины и загрязнений. Если вы заменяли щетки, убедитесь, что они правильно установлены и имеют достаточный запас для нормальной работы.
Сборка стартера
- Установка якоря: Начните с установки якоря в корпус стартера. Убедитесь, что он свободно вращается и не заедает. Если якорь установлен неправильно, это может привести к его повреждению при работе.
- Установка щеточного узла: Установите щеточный узел на место. Убедитесь, что щетки правильно соприкасаются с коллектором якоря. При необходимости отрегулируйте пружины, чтобы обеспечить необходимое давление на щетки.
- Установка крышки: Закройте корпус стартера крышкой, убедившись, что все прокладки и уплотнители на месте. Это предотвратит попадание грязи и влаги внутрь устройства.
- Закрепление деталей: Закрепите крышку с помощью винтов, следя за тем, чтобы они были затянуты равномерно. Не переусердствуйте, чтобы не повредить резьбу.
Установка восстановленного стартера на автомобиль
После завершения сборки стартера, можно переходить к его установке на автомобиль. Для этого выполните следующие шаги:
- Подготовка автомобиля: Отключите аккумулятор, чтобы избежать короткого замыкания. Убедитесь, что у вас есть доступ к стартеру, возможно, потребуется снять некоторые элементы кузова или двигателя.
- Установка стартера: Вставьте стартер в его посадочное место. Убедитесь, что он правильно расположен и не задевает другие элементы автомобиля.
- Закрепление стартера: Закрепите стартер с помощью крепежных болтов. Затяните их с необходимым усилием, чтобы избежать ослабления во время работы.
- Подключение проводов: Подключите все электрические провода к стартеру, следуя схеме подключения. Убедитесь, что соединения надежные и не имеют коррозии.
- Проверка работы: После установки стартер на место, подключите аккумулятор и проверьте его работу. Убедитесь, что стартер запускает двигатель без задержек и посторонних звуков.
Если стартер работает корректно, значит, вы успешно завершили процесс его восстановления и установки. В противном случае, проверьте все соединения и детали на наличие возможных неисправностей.
Вопрос-ответ
Могу ли я починить стартер самостоятельно?
Вы можете заменить стартер самостоятельно, если умеете работать с автомобильной электроникой и имеете необходимые инструменты. Однако для более сложных работ может потребоваться помощь специалиста. Сколько времени занимает замена стартера? Зависит от модели автомобиля.
Можно ли реанимировать стартер?
Как правило, ремонтировать стартер нецелесообразно, поэтому при поломке эта деталь подлежит замене.
Почему стартер щелкает, но не крутит ВАЗ 2109?
Когда щелчков в момент запуска много (стартер трещит, но не крутит двигатель) — это явный симптом неисправности удерживающей катушки обмотки. Она оказывается не способна замкнуть сердечником силовые контакты («пятаки») стартера в момент, когда более мощная втягивающая катушка обмотки уже выключилась из работы.
Как понять, что умерло реле стартера?
Наиболее точно говорит о том, что реле неисправно, отсутствие сцепления бендикса стартера с маховиком двигателя. Признаками выхода из строя втягивающего реле является невозможность отключения стартера после запуска двигателя. При этом слышно характерное жужжание, то есть стартер вращается в холостую.
Советы
СОВЕТ №1
Перед началом ремонта обязательно отключите аккумулятор, чтобы избежать короткого замыкания и других электрических проблем. Это поможет обеспечить вашу безопасность и предотвратить повреждение электрооборудования автомобиля.
СОВЕТ №2
Тщательно осмотрите стартер на наличие видимых повреждений, таких как трещины или коррозия. Если вы заметили какие-либо дефекты, возможно, стоит заменить стартер целиком, вместо того чтобы пытаться его отремонтировать.
СОВЕТ №3
Используйте качественные инструменты и запчасти. Это не только облегчит процесс ремонта, но и повысит надежность работы стартера после его восстановления. Не экономьте на деталях, так как это может привести к повторным поломкам.
СОВЕТ №4
После завершения ремонта обязательно протестируйте стартер перед установкой его обратно в автомобиль. Это поможет убедиться, что все работает корректно и предотвратит возможные проблемы в будущем.
