В условиях российских дорог с плохим качеством покрытия рулевое управление автомобиля подвержено повреждениям. Если вы заметили постукивание или люфт в рулевой рейке ВАЗ-2109, это может означать необходимость её замены. В статье мы рассмотрим процесс самостоятельной замены рулевой рейки, что поможет сэкономить на услугах автосервиса и повысить уверенность в исправности автомобиля. Следуя нашим рекомендациям, вы сможете выполнить эту работу быстро и качественно, обеспечив безопасность и комфорт при вождении.

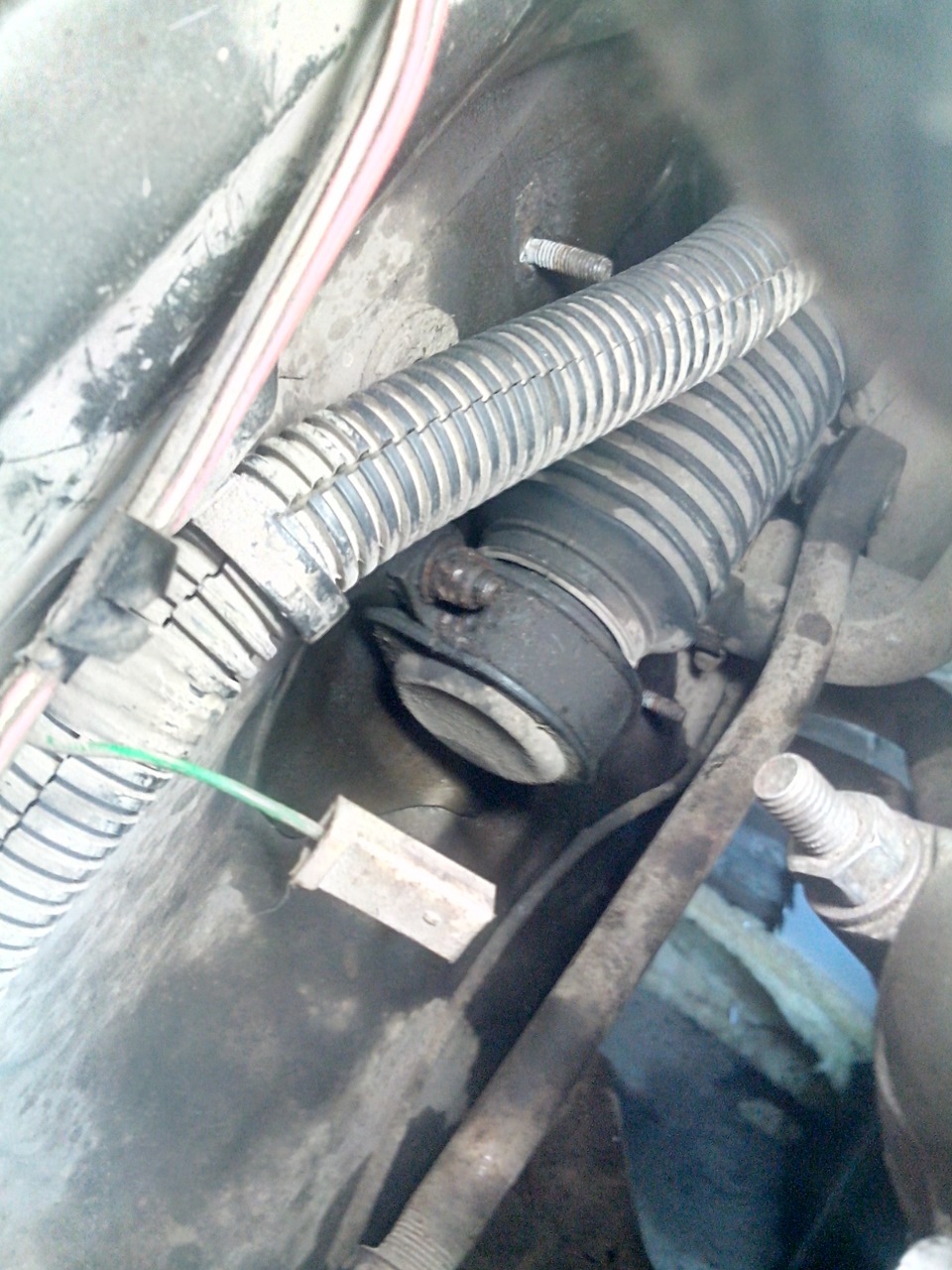

Пошаговая инструкция по снятию и установке рулевой рейки ВАЗ-2109
Последовательность действий:
- В первую очередь необходимо снять защитный элемент. Для этого открутите крепежные гайки, расположенные сверху и снизу.
- Полностью удалите протекторный элемент, так как он может мешать вам в процессе работы.
- Чтобы освободить рулевые тяги, открутите несколько болтов в центре рейки. Только после этого вы сможете без затруднений отсоединить их.
- Хомуты всех реек фиксируются гайками с обеих сторон – их также нужно открутить. После этого вы сможете отвести элемент в сторону.
- Для полного снятия детали необходимо убрать стяжной болт, который находится со стороны салона, в нижней части рулевого вала.
- Снять рейку может быть непросто – возможно, вам придется срывать ее с вала. Если это не удается, попробуйте поддеть ее монтировкой снаружи.
Пошаговая замена прокладки головки блока цилиндров ВАЗ 2109
Если деталь подлежит ремонту, выполните все необходимые действия для этого. В случае замены потребуется приобрести новую рейку. В среднем стоимость новой рулевой рейки колеблется от 1 500 до 2 200 рублей. Цена зависит от места покупки и производителя механизма. Установка отремонтированного или нового элемента осуществляется в обратном порядке по сравнению с демонтажом.

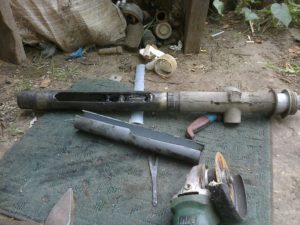

Рейку можно отремонтировать, заменив некоторые изношенные компоненты.
Рекомендации по замене старых деталей рейки
- На новую опорную пластину устанавливаются демпфирующие кольца, при этом тонкие края резинок должны находиться по центру выреза пластины. После приобретения ремкомплекта для рулевой рейки вы найдете в нем две необходимые резинки для этой операции.
- Выступы втулки помогут правильно установить ее на место, после чего аккуратно с помощью лезвия удалите тонкие резинки.
- Опорное кольцо с вала шестерни снимается с помощью специальных щипцов, после чего демонтируется подшипник.
- Не забудьте промыть картер рулевого механизма, чтобы затем установить новый игольчатый подшипник.
Эксперты отмечают, что самостоятельная замена рулевой рейки на ВАЗ-2109 может быть вполне осуществимой задачей для опытного автовладельца. Однако, прежде чем приступить к работе, важно тщательно подготовиться. Необходимо иметь под рукой все необходимые инструменты, включая домкрат, ключи и специальные приспособления для снятия и установки рейки.
Кроме того, специалисты рекомендуют заранее ознакомиться с технической документацией и видеоинструкциями, чтобы избежать распространенных ошибок. В процессе замены важно следить за состоянием других компонентов рулевого управления, таких как наконечники и шаровые опоры, которые также могут требовать внимания.
Эксперты подчеркивают, что правильная установка рейки и ее регулировка критически важны для безопасности на дороге. Поэтому, если у владельца нет уверенности в своих силах, лучше обратиться к профессионалам.
Замена пыльника рулевой рейки ВАЗ 27.04.17
Основная функция пыльника заключается в защите основного механизма от попадания пыли, жидкости и других загрязнений, которые могут привести к его поломке. Со временем этот элемент, как и любые другие детали, может подвергаться износу.
Снятие пыльника без демонтажа рейки:
- Уберите воздушный фильтр с карбюратора (или инжектора);
- Снимите резиновый патрубок, расположенный над рейкой, который служит для слива дождевой воды;
- Открутите протектор рейки;
- Отсоедините рулевые тяги;
- Освободите хомут рейки от кузова автомобиля;
- При помощи инструмента отрежьте стяжки чехла и снимите его;
- Очистите поверхность рейки и нанесите смазку, например, ШРУС или обычную графитовую;
- Перед установкой нового пыльника тщательно смажьте его, так как центральная часть будет активно использоваться во время движения;
- Надев пыльник, убедитесь, что он свободно скользит;
- Вставьте тяги и временно закрепите болты;
- Зажмите хомуты на месте и стяжки по краям новой детали;
- Выполните все предыдущие шаги в обратном порядке для завершения работы.
Работу следует выполнять без балансировки, однако, если вы вращали руль, необходимо будет установить подвижную часть рейки в правильное положение.
Читайте также:
| Этап замены | Необходимые инструменты | Важные нюансы |
|---|---|---|
| Подготовка автомобиля | Домкрат, подставки под автомобиль, баллонный ключ, противооткатные упоры | Установить автомобиль на ровную поверхность, зафиксировать колеса, поднять переднюю часть автомобиля и установить на подставки. Отключить аккумулятор. |
| Снятие старой рейки | Ключи рожковые/накидные (13, 17, 19), головки (13, 17, 19), трещотка, удлинитель, вороток, плоскогубцы, отвертка, емкость для слива жидкости ГУР (если есть) | Отсоединить рулевые тяги от поворотных кулаков, открутить крепления рейки к подрамнику, отсоединить карданчик рулевого вала от рейки. Слить жидкость ГУР (если применимо). |
| Установка новой рейки | Те же, что и для снятия | Установить новую рейку в обратном порядке. Затянуть все крепления с рекомендованным моментом. Подсоединить рулевые тяги, карданчик рулевого вала. |
| Заполнение системы ГУР (если есть) | Воронка, жидкость ГУР | Залить новую жидкость ГУР до необходимого уровня. Прокачать систему, поворачивая руль от упора до упора несколько раз при заведенном двигателе. |
| Проверка и регулировка | Стенд для регулировки развал-схождения | Проверить отсутствие люфтов, течей. Обязательно выполнить регулировку развал-схождения на специализированном стенде. |
Интересные факты
Вот несколько интересных фактов о самостоятельной замене рулевой рейки на ВАЗ-2109:
-
Специфика конструкции: Рулевая рейка на ВАЗ-2109 имеет уникальную конструкцию, которая отличается от многих современных автомобилей. Она использует систему зубчатой передачи, что делает процесс замены более доступным для автолюбителей, но требует внимательности при установке, чтобы избежать неправильной регулировки.
-
Необходимые инструменты: Для замены рулевой рейки на ВАЗ-2109 потребуется минимальный набор инструментов, включая ключи, отвертки и домкрат. Однако важно помнить, что наличие специального инструмента, такого как съемник для шаровых опор, может значительно упростить процесс и сократить время работы.
-
Проверка на утечки: После установки новой рулевой рейки важно провести проверку на наличие утечек жидкости. Это можно сделать, запустив двигатель и поворачивая рулевое колесо в крайние положения. Утечки могут указывать на неправильную установку или повреждение уплотнителей, что требует немедленного устранения проблемы для обеспечения безопасности на дороге.
Проверка и регулировка углов установки колес после замены рулевой рейки
После завершения процесса замены рулевой рейки на автомобиле ВАЗ-2109 крайне важно провести проверку и регулировку углов установки колес. Это необходимо для обеспечения правильной работы подвески и рулевого управления, а также для предотвращения неравномерного износа шин и улучшения управляемости автомобиля.
Первым шагом в этом процессе является проверка углов установки колес, таких как развал и схождение. Развал – это угол наклона колес относительно вертикальной оси, а схождение – это угол, образованный линией, соединяющей передние колеса. Неправильные значения этих углов могут привести к ухудшению устойчивости автомобиля на дороге и увеличению расхода топлива.
Для проверки углов установки колес можно воспользоваться специальным оборудованием на СТО или провести измерения самостоятельно с помощью уровня и линейки. Если вы решили выполнить проверку самостоятельно, следуйте следующим шагам:
- Подготовка автомобиля: Убедитесь, что автомобиль стоит на ровной поверхности и колеса находятся в прямом положении. Проверьте давление в шинах, оно должно соответствовать рекомендованному значению.
- Измерение развала: Установите уровень на верхнюю часть колеса и проверьте угол наклона. Сравните полученные значения с заводскими характеристиками. Если угол отклоняется от нормы, потребуется регулировка.
- Измерение схождения: Для этого используйте линейку, измеряя расстояние между передними и задними краями колес. Разница в этих значениях должна соответствовать заводским нормам. Если схождение не в пределах нормы, необходимо отрегулировать его.
Регулировка углов установки колес осуществляется с помощью специальных болтов и гаек, которые находятся на рычагах подвески. Для изменения развала и схождения может потребоваться использование специального инструмента, такого как ключи и динамометрический ключ. Важно следовать рекомендациям производителя по моменту затяжки.
После выполнения всех необходимых регулировок рекомендуется провести повторную проверку углов установки колес, чтобы убедиться, что они находятся в пределах нормы. Также стоит обратить внимание на состояние шин и подвески, так как неправильные углы могут указывать на наличие других проблем.
В завершение, не забывайте, что регулярная проверка и корректировка углов установки колес – это залог безопасной и комфортной эксплуатации вашего автомобиля. Рекомендуется проводить такую проверку не реже одного раза в год или после каждой серьезной замены деталей подвески.
Вопрос-ответ
Можно ли поменять рулевую рейку самому?
Имея достаточный опыт и все необходимые приспособления, можно успешно выполнить замену рулевой рейки самостоятельно. Если вы делаете это впервые, риск дорогостоящих ошибок достаточно велик.
Можно ли самому перебрать рейку?
Вывод: стоит ли ремонтировать рулевую рейку самому? Самостоятельный ремонт возможен, но только при: небольших повреждениях (течь сальников, износ пыльников), наличии инструментов и опыта.
Почему после замены рейки туго крутится руль?
Тяжелое рулевое после замены рейки чаще всего объясняется чрезмерной затяжкой винтов, которые фиксируют конические подшипники. Эти подшипники выполняют функцию опоры для вала рулевого узла. Чтобы восстановить нормальное вращение рулевого колеса, необходимо выполнить калибровку. Для этого потребуется ключ или отвертка.
Советы
СОВЕТ №1
Перед началом замены рулевой рейки обязательно ознакомьтесь с инструкцией по эксплуатации вашего автомобиля. Это поможет вам понять, какие инструменты и детали вам понадобятся, а также избежать возможных ошибок в процессе работы.
СОВЕТ №2
Обязательно поднимите автомобиль на подъемнике или используйте домкрат и подпорки для безопасной работы. Это обеспечит вам удобный доступ к рулевой рейке и предотвратит травмы во время замены.
СОВЕТ №3
При снятии старой рулевой рейки обратите внимание на порядок и расположение всех крепежных элементов. Это упростит установку новой рейки и поможет избежать проблем с регулировкой в дальнейшем.
СОВЕТ №4
После установки новой рулевой рейки не забудьте провести проверку и регулировку углов установки колес. Это важно для обеспечения правильной управляемости и безопасности вашего автомобиля на дороге.
