Дворники автомобиля ВАЗ-2114 обеспечивают видимость и безопасность водителя и пассажиров в дождь или снег. Если стеклоочистители не работают, это может привести к авариям. В статье рассмотрим основные причины неисправности дворников на ВАЗ-2114 и предложим решения для их устранения. Эти знания помогут быстро восстановить работоспособность системы и обеспечить безопасность во время поездок.
Конструкция стеклоочистителя ВАЗ-2114
Стеклоочиститель автомобиля ВАЗ-2114, как и на других моделях, состоит из следующих элементов:
- привод (электродвигатель с удлинённым валом);
- редуктор;
- система рычагов (трапеция).
Именно эта последняя деталь отвечает за движение дворников.
На передней части ротора электродвигателя имеется нарезанный червяк, который активирует главную шестерню редуктора. При включении стеклоочистителя на электродвигатель подаётся напряжение, в результате чего вал начинает вращаться, приводя в действие редуктор. Это, в свою очередь, приводит в движение рычаги, к которым прикреплены концы дворников, выведенные на внешнюю часть кузова автомобиля. На одном из концов вала установлен специальный крючок, который позволяет управлять подвижным контактом, останавливающим стеклоочиститель в крайнем положении.
Согласно мнению экспертов, неработающие дворники на ВАЗ-2114 могут быть вызваны несколькими причинами. Часто проблема заключается в неисправности электродвигателя, который может выйти из строя из-за износа или перегрева. Также стоит обратить внимание на предохранители и реле, так как их повреждение может привести к полной остановке работы дворников. Нередко причиной становится и загрязнение или заедание механизма, что мешает нормальному движению щеток. Для решения проблемы рекомендуется сначала проверить электрическую цепь и предохранители, а затем осмотреть моторчик и механизм. Если неисправность не удается выявить самостоятельно, лучше обратиться к специалистам для диагностики и ремонта.
Управление дворниками
Управление дворниками осуществляется с помощью переключателя, расположенного на рулевой колонке, который позволяет использовать стеклоочиститель в различных режимах, адаптированных к разным погодным условиям. В модели ВАЗ-2114 предусмотрены три режима работы дворников:
- прерывистый режим;
- постоянная низкая скорость;
- постоянная высокая скорость.
В некоторых автомобилях ВАЗ стеклоочиститель может функционировать только в одном из режимов, поэтому важно понимать не только конструкцию, но и принцип работы системы очистки стекол.
Прерывистый режим активируется в первом и втором положениях переключателя. За его функционирование отвечает реле, находящееся на монтажной плате автомобиля и обозначенное на схеме как «КЗ». В третьем положении переключателя дворники работают в режиме постоянного движения с низкой скоростью. Чтобы перевести стеклоочиститель в режим постоянной работы с высокой скоростью, необходимо включить четвертое положение.
| Причина неисправности | Симптомы | Что делать |
|---|---|---|
| Перегорел предохранитель | Дворники не двигаются совсем, омыватель может работать или не работать. | Проверить предохранитель F1 (20А) в монтажном блоке. Заменить на новый, если перегорел. |
| Неисправно реле дворников | Дворники работают рывками, не возвращаются в исходное положение, работают только на одной скорости. | Найти реле К2 в монтажном блоке. Попробовать заменить на заведомо исправное. |
| Неисправен подрулевой переключатель | Дворники не реагируют на переключение режимов, работают постоянно или не работают совсем. | Проверить контакты подрулевого переключателя. При необходимости заменить переключатель. |
| Неисправен моторчик стеклоочистителя | Дворники не двигаются, слышен гул или щелчки из-под капота, но щетки не двигаются. | Проверить подачу напряжения на моторчик. Если напряжение есть, а моторчик не работает, заменить его. |
| Закисли трапеция стеклоочистителя | Дворники двигаются медленно, с трудом, издают скрипы или вообще не двигаются. | Снять трапецию, очистить от ржавчины и грязи, смазать подвижные части. При сильном износе заменить. |
| Обрыв проводки | Дворники не работают, другие электроприборы могут работать или не работать. | Проверить целостность проводки от монтажного блока до моторчика и подрулевого переключателя. Устранить обрыв. |
| Неисправен блок управления стеклоочистителем (редко) | Нестабильная работа дворников, хаотичное включение/выключение, невозможность управления. | Проверить блок управления на наличие повреждений. В случае неисправности заменить. |
Интересные факты
Вот несколько интересных фактов о проблемах с дворниками на ВАЗ-2114 и возможных решениях:
-
Электрическая система: Часто причиной неработающих дворников является неисправность в электрической системе автомобиля. Это может быть связано с перегоревшим предохранителем, проблемами с реле или обрывом проводки. Проверка этих компонентов может помочь быстро выявить проблему.
-
Механизм привода: Дворники ВАЗ-2114 могут не работать из-за износа или поломки механизма привода. Например, если шестерни или тяги повреждены, это может привести к тому, что дворники не будут двигаться. Регулярная проверка и смазка механизма могут продлить его срок службы.
-
Проблемы с моторчиком: Моторчик дворников может выйти из строя из-за коррозии или механических повреждений. Важно периодически проверять его состояние и, если необходимо, заменять на новый. Также стоит обратить внимание на наличие влаги в моторчике, так как это может привести к его быстрому выходу из строя.
Если у вас возникли проблемы с дворниками, рекомендуется начать с проверки предохранителей и реле, а затем переходить к механизму привода и моторчику.
Причины неисправности и их устранение
Случается, что дворники не реагируют на смену режимов. Если вы активировали дворники, но при переключении рычага не слышно звуков электродвигателя или щелчков реле, причина может быть в одном из трех компонентов:
- переключателе;
- реле;
- предохранителе.
В первую очередь стоит проверить предохранитель. Он находится на монтажной плате и обозначен как F5. Для проверки его работоспособности можно использовать обычный тестер. Также следует обратить внимание на биметаллический предохранитель, который располагается в редукторе очистителя. Если дворники на ВАЗ-2114 перестали работать в зимний период, вероятной причиной является сильный мороз. Этот предохранитель предотвращает включение стеклоочистителя при перегреве или примерзании щеток к лобовому стеклу.
Следующим шагом необходимо проверить реле, обозначенное как «КЗ» на монтажной плате. Найдите его и временно замените на новый, чтобы протестировать работу дворников. Если стеклоочиститель по-прежнему не функционирует, продолжаем искать источник проблемы.
Проверить работу переключателя самостоятельно может быть сложно, так как он имеет сложную конструкцию. Поэтому проще заменить его, чем пытаться отремонтировать. Если вместе со стеклоочистителем перестал работать поворотник, то причиной неисправности, скорее всего, является переключатель, расположенный под рулем.
При срабатывании реле не запускается электродвигатель
Отказ в работе электродвигателя может быть вызван как сгоревшим предохранителем, так и неисправностью самого устройства. В первую очередь необходимо проверить предохранители на их работоспособность. Если они исправны, стоит обратить внимание на трапецию, находящуюся под капотом — возможно, она повреждена или в ней застрял посторонний предмет. В условиях сильного мороза также следует убедиться, что щетки стеклоочистителя не примерзли к лобовому стеклу.
Если трапеция в порядке, а щетки стеклоочистителя функционируют без затруднений, следует проверить электродвигатель. Для этого его необходимо снять с автомобиля и подключить напрямую к аккумулятору. Если электродвигатель заработал, значит, проблема кроется в электрической цепи.
Стеклоочиститель двигается в неправильном направлении

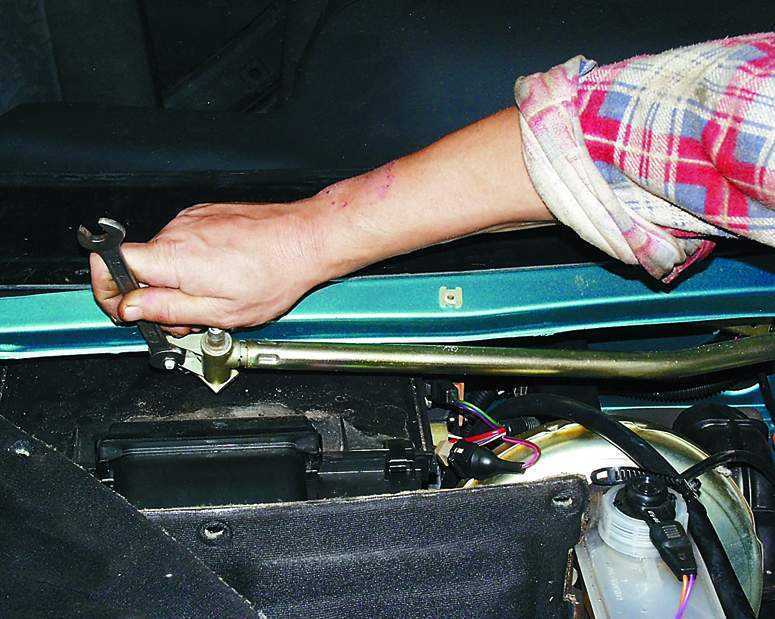

Нередко, даже при исправной работе всех компонентов дворников, щетки могут оставаться неподвижными или двигаться в неверном направлении. Это может происходить из-за неисправности шлицев на рычагах трапеции. Для решения данной проблемы необходимо заменить рычаги или подтянуть гайку, фиксирующую корпус стеклоочистителя.
Прерывистый режим не работает
Если первое положение переключателя не активируется, попробуйте переключиться на другие режимы. Если два из режимов функционируют исправно, значит, реле неисправно и его необходимо заменить.
В прерывистом режиме электродвигатель не останавливается
Прерывистый режим, в отличие от других, предполагает остановку в конце каждого движения щеток. За это перемещение с короткими паузами отвечает кулачок, находящийся на конце редуктора. Если стеклоочиститель не работает должным образом, причина может заключаться в его износе или повреждении.
Почему дворники работают медленно
Существует несколько причин возникновения данной проблемы: холодный воздух, износ шлицевых соединений и неисправный электродвигатель.
Первая проблема возникает из-за замерзания смазки и исчезает после прогрева автомобиля. Вторая и третья ситуации требуют замены на новые компоненты.
Проверка и замена щеток стеклоочистителей
Щетки стеклоочистителей – это важный элемент системы очистки лобового стекла, который обеспечивает хорошую видимость в условиях дождя или снега. Если дворники ВАЗ-2114 не работают должным образом, одной из первых причин может быть износ или повреждение щеток. Поэтому важно регулярно проверять их состояние и при необходимости производить замену.
Первым шагом в проверке щеток стеклоочистителей является визуальный осмотр. Обратите внимание на следующие моменты:
- Состояние резинок: Резинки щеток должны быть целыми, без трещин и износа. Если вы заметили, что резинки порваны или истерты, это может привести к неэффективной работе дворников.
- Форма щеток: Щетки должны плотно прилегать к стеклу. Если они деформированы или имеют неправильную форму, это также может стать причиной плохой работы.
- Отсутствие загрязнений: На щетках не должно быть грязи, пыли или других загрязнений, которые могут мешать их работе.
Если визуальный осмотр показал, что щетки нуждаются в замене, следует выбрать подходящие модели. Для ВАЗ-2114 подходят щетки длиной 22 дюйма (550 мм) для водительской стороны и 16 дюймов (400 мм) для пассажирской. При покупке новых щеток обратите внимание на производителя и качество материалов, так как это может повлиять на срок службы и эффективность работы.
Замена щеток стеклоочистителей – это достаточно простая процедура, которую можно выполнить самостоятельно. Для этого выполните следующие шаги:
- Поднимите дворники в вертикальное положение.
- Нажмите на кнопку или рычаг, который фиксирует щетку на кронштейне, и аккуратно снимите старую щетку.
- Установите новую щетку, убедившись, что она надежно зафиксирована.
- Опустите дворники на стекло и проверьте их работу.
После замены щеток рекомендуется протестировать их работу в различных условиях, чтобы убедиться, что они эффективно очищают стекло. Если после замены щеток проблема с работой дворников не исчезла, стоит проверить другие компоненты системы стеклоочистителей, такие как моторчик, предохранители и проводку.
Вопрос-ответ
Как проверить, работают ли дворники на ВАЗ-2114?
Для проверки работы дворников необходимо включить зажигание и активировать переключатель дворников. Если они не начинают двигаться, стоит проверить предохранитель, который отвечает за их работу, а также состояние электропроводки и моторчика. Если предохранитель целый, но дворники не работают, возможно, проблема в самом моторчике или механизме привода.
Что делать, если дворники работают, но плохо очищают стекло?
Если дворники функционируют, но не очищают стекло должным образом, стоит проверить состояние резинок на щетках. Изношенные или поврежденные резинки могут не обеспечивать необходимое давление на стекло. В таком случае рекомендуется заменить щетки на новые. Также стоит убедиться, что на лобовом стекле нет загрязнений, которые могут мешать работе дворников.
Как устранить проблему с заеданием дворников на ВАЗ-2114?
Если дворники заедают или не возвращаются в исходное положение, это может быть связано с механическим заеданием или проблемами в электроприводе. В первую очередь, проверьте механизм привода на наличие загрязнений или повреждений. Если все в порядке, возможно, потребуется смазать механизмы или заменить моторчик, если он не работает должным образом.
Читайте также:
Советы
СОВЕТ №1
Проверьте состояние щеток стеклоочистителей. Износ или повреждение резинок щеток может привести к неэффективной работе дворников. Если они изношены, замените их на новые, подходящие для вашей модели автомобиля.
СОВЕТ №2
Осмотрите механизм привода дворников. Убедитесь, что все детали, такие как рычаги и соединения, находятся в хорошем состоянии и не имеют повреждений. Если вы заметили износ или поломку, замените необходимые компоненты.
СОВЕТ №3
Проверьте предохранители и реле, отвечающие за работу стеклоочистителей. Если предохранитель перегорел или реле не функционирует, это может быть причиной неработающих дворников. Замените неисправные элементы.
СОВЕТ №4
Убедитесь, что мотор стеклоочистителей работает. Если при включении дворников не слышно звука работы мотора, возможно, он вышел из строя. В этом случае потребуется его диагностика и, возможно, замена.
